Армопояс. что это такое и как сделать

Поэтапная технология устройства

Толщина армопояса равна толщине стены, высоту принимают 30 см.

Для малоэтажного частного строительства этих размеров достаточно. В двухэтажном доме армопояс выполняют после завершения кладки стен первого этажа.

Если строение одноэтажное, армопояс устраивают под крышей. Монолитный пояс будет основанием для мауэрлата, главной функцией будет восприятие и равномерное распределение по стенам нагрузки от кровельной системы.

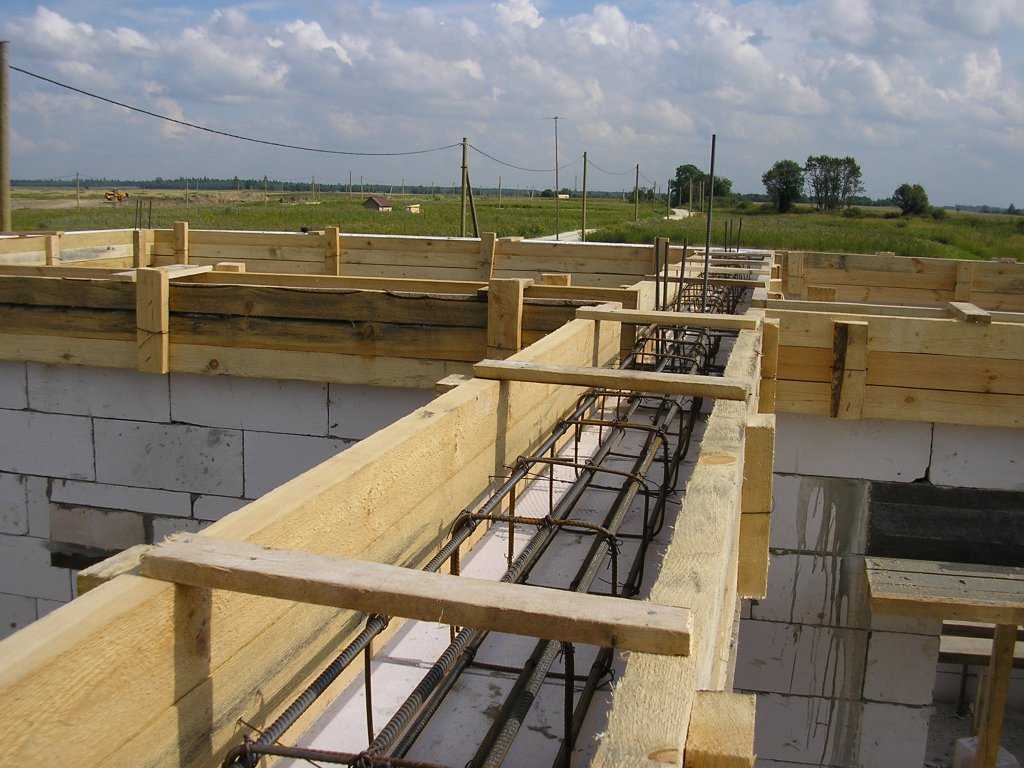

Опалубка из досок

Опалубку для армопояса делают из пиломатериала, скрепляя вертикальные грани обрезками досок.

Щиты поднимаются на стену для установки. Боковые поверхности досок крепят к стенам. Вид крепежа принимают от материала стены. По верху, с шагом 80-100 см, доски скрепляются поперечинами из бруса, чтобы обеспечить жёсткость формы при заполнении бетоном.

Армированный каркас

Каркас представляет собой объёмную конструкцию из четырёх прутов арматуры сечением 12 мм, обвязанных по кругу кольцами арматуры с шагом 50-70 см. Стыки скрепляют проволокой.

Каркас отступает от щитов опалубки со всех сторон на расстояние 25-30 мм для создания защитного бетонного слоя. Снизу каркас приподнимают на эту же величину обрезками досок, кирпичным боем.

Рекомендуем: Как армировать монолитное перекрытие и сделать это правильно. Какая нужна арматура, расход на 1 м2 перекрытия

Стыки арматуры в углах здания не допускаются. По углам арматуру загибают, не прерывая каркаса.

Заливка монолитного пояса

Раствор замешивают в следующей пропорции:

• 1 часть цемента;
• 2 части песка;
• 4 части щебня.

Использование добавки-пластификатора упростит работу по уплотнению смеси.

Заливку армопояса, как и все монолитные работы, выполняют за один раз, не допуская швов.

Бетонную смесь уплотняют штыкованием, убирая пустоты и выпуская воздух.

Если армопояс предназначен для крепления мауэрлата, при бетонировании закладывают через 80-100 см шпильки или отрезки вязальной проволоки для крепления бруса. Верхнюю поверхность бетона заглаживают, накрывают полиэтиленовой плёнкой.

Утепление

Утепление армопояса необходимо, когда не предполагается утепление наружных стен по всей поверхности. Пенобетон или газобетон обладают хорошей теплоёмкостью, железобетонный армопояс в тех же условиях будет промерзать. От недостаточного утепления на стенах образуется избыточная влага.

При установке опалубки наружные щиты сдвигают внутрь на необходимую глубину. После снятия опалубки в углубление закладывают утеплитель, после чего конструкция отделывается вместе со стеной.

Отделка

Правильно выполненный монолитный пояс не выступает за пределы стены. Отделывают конструкцию вместе с остальными стенами, особых требований, помимо обязательного утепления, не предъявляют.

Монолитный армопояс – необходимый укрепляющий элемент жилого дома (смотрите: типы частных домов).

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Классификация и назначение

Ответить на вопрос, что такое армопояс и зачем он требуется, поможет информация о видах контуров усиления. Устойчивость строения обеспечивают следующие виды поясов разгрузки:

Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта

• базовый разгрузочный пояс, который, согласно строительной терминологии, называется ростверком, бетонируется при формировании фундамента ленточного типа. Бетонный пояс, усиленный арматурным каркасом, повторяет расположение капитальных стен. Конструкция воспринимает значительные усилия от массы строения и реакции почвы;
• цокольная окантовка – второй уровень усиления, расположенный над фундаментом. Ширина контура соответствует толщине стен, позволяет пропорционально распределить усилия, действующие на основание. Конструктивные особенности пояса, расположенного между фундаментом и капитальными стенами, предусматриваются проектом здания;
• третий разгрузочный контур размещается между верхним уровнем стен здания и расположенными между этажами плитами перекрытия. Цельная армированная конструкция пояса обеспечивает неподвижность несущих стен и затрудняет образование трещин. Пояс обеспечивает пропорциональное распределение нагрузок, действующих от межэтажных плит на контур здания. Он снижает вероятность деформаций в зоне проемов;
• последний разгрузочный пояс располагается под крышей здания, является основой для мауэрлата. Крепление стропильной системы, состоящей из параллельно расположенных кровельных балок, производится анкерными элементами на заключительном уровне усиления здания. Замкнутый бетонный контур компенсирует нагрузки, создаваемые кровлей, которая воспринимает массу снежного покрова, осадки, ветровые нагрузки.

Освоив технологию, изучив, как сделать армопояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих появление трещин и нарушение целостности строения.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;

• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Как изготовить армопояс самостоятельно

Земляные работы заключаются в удалении плодородного слоя грунта и укладки песчаной подушки под ленту фундамента.

Далее будет рассмотрена технология изготовления каждого из поясов по отдельности. Стоит начать с ростверка. Прежде всего нужно определиться с глубиной, на которую будет закладываться фундамент. Она будет зависеть от типа грунта на строительной площадке, глубины промерзания его в зимний период времени и глубины залегания грунтовых вод.

На глубину, которая была выбрана, выкапывается траншея по всему периметру дома. Чаще всего для этого используется экскаватор, потому как копать вручную может быть достаточно долго и трудно. Однако при использовании спецтехники все равно придется потрудиться, ровняя стенки и дно траншеи до уровня твердого грунта. На дне при этом не должно остаться следов от зубцов ковша экскаватора – поверхность обязательно должна быть твердой и ровной.

В выкопанную траншею необходимо засыпать песок, который будет формировать песчаную подушку. Высота слоя песка будет порядка 50-100 мм, при этом стоит знать, что не рекомендуется делать более толстый слой.

В случае, если есть необходимость засыпать песок слоем более, чем 100 мм, понадобится смешать его с щебнем. Такая потребность чаще всего возникает, если траншея имеет неровное дно. Его можно выровнять не только за счет песка, а и с помощью заливки бетона. Данный способ хоть и несколько дороже, зато более надежный. Экономия на основании дома не оправдает себя.

После того, как песок был засыпан, его нужно тщательно выровнять и утрамбовать. Для того чтобы достичь лучшего результата, можно полить песок водой, что будет способствовать трамбовке.

Важным моментом в строительстве монолитного ростверка является его армирование. Именно благодаря армированию он становится максимально устойчивым к изгибающим нагрузкам.

Далее укладывается арматура. В процессе строительства при нормальных условиях в качестве арматуры следует использовать сетку из прутьев, которые имеют диаметр 10-12 мм, при этом состоять она должна из 4-5 жил. Арматура не должна касаться основания при заливке бетоном – она полностью утопает в бетоне, который дает возможность защитить металл от коррозии. Для этого при заливке сетка должна опираться на половинки кирпичей, при этом приподнимаясь над поверхностью подушки из песка.

Если строительство идет на пучинистых грунтах, либо уровень грунтовых вод слишком высокий, ростверк изготавливается более прочным. Для того чтобы его усилить, вместо арматурной сетки следует использовать арматурный каркас. Это 2 сетки из 4 жил диаметром 12 мм, которые располагаются сверху и снизу армированного пояса.

Для того чтобы изготовить основание под ростверк, рекомендуется применять граншлак вместо песка. Он через некоторое количество времени превратится в бетонное основание.

Для фиксации прутьев и изготовления сетки стоит использовать вязальную проволоку, однако ни в коем случае не допускается соединять прутья сваркой. Далее будет более подробно описан процесс изготовления арматурной сетки.

Для того чтобы залить ростверк, следует использовать бетон марки 200. Чтобы высота заливки могла соответствовать необходимой величине, можно установить в траншее своеобразный маячок – установленный вертикально металлический колышек по длине равный высоте ростверка. Будет возможность легко ориентироваться по нему в процессе заливки бетона.

Что же такое армопояс, для чего служит и из чего он состоит?

По сути армирующий пояс — это цельная (монолит) конструкция из железобетона, опоясывающая дом по всему периметру. Названий может быть много: армопояс, армирующий, армированный разгрузочный пояс или сейсмопояс.

Армированный пояс создается для повышения надежности стен и фундамента, укрепления их и увеличения жесткости и сопротивления различным нагрузкам, как извне, так и снаружи. Это и проседание грунта, и температурные сезонные колебания, разные виды осадков, деформация элементов конструкции и прочее. Отсюда и название — разгрузочный.

При использовании в качестве строительного материала газобетонных блоков, иногда возникают вопросы: использовать готовые U-блоки для армопояса или распиливать обычные и из их частей собирать тот же U-образный блок.

Так в чем же разница?

Безусловно, у простых блоков цена ниже. От них отпиливаются куски нужной толщины и размера, с наружной стороны они садятся на клей. Из минеральной ваты или пенополистирольной плиты устраивается тепловой контур толщиной 5-10 см, а с внутренней стороны стены ставим 5-сантиметровый блок или опалубку.

Получаем ту же U-образную форму, куда помещается армопояс, но уходит больше времени и сил, чем при применении U-блоков.

Стоимость U-блоков будет несколько выше, но таким образом экономится время, и повышается скорость работы, а зачастую, это основополагающие моменты в любом строительстве.

Для тех, кому подходит более быстрый и удобный вариант, рекомендуется использовать U-блоки, которые в ассортименте представлены на нашем сайте. Если время терпит, подойдут и обычные распиленные газобетонные блоки.

Чаще всего, первый армопояс ставят под перекрытия между этажами путем укладки поверх газобетонных блоков. Таким образом, он предотвращает появление трещин в стенах, стягивает их по всему периметру дома и не дает стенам «гулять».

Второй устанавливается под кровельными балками, принимая на себя вес крыши и ветровую нагрузку. Причем здесь в конструкцию пояса вставляются специальные шпильки, на которые ложится перекрытие. Это делается для того, чтобы крыша держалась ровно, и ее нагрузка на стены была равномерной.

Как правильно сделать армопояс под плиты перекрытия и какие виды армопояса бывают?

На сайте прочитал куда лучше. Армопояс нужен не только газобетону.

Сосед наш построил дом из арболита. На армопоясе решил сэкономить и вывел стены 3 метра высотой. Теперь кричит на все лады, что арболит для строительства не годится — пошла усадка и перекосило стены. Как сделать своими руками цокольный армопояс.

Для чего нужен армопояс в газобетонном доме

Планирую дом из силикатных блоков. А это на сколько надежно от обычной стройке? Просто у меня брат хочет построить себе компьютерный клуб, но в стройке особо больших знаний не умеет в прочем как и я т. Хотел бы спросить, с чего лучше всего начать, и как лучше всего сделать, про армопояс слышу первый раз, хотелось бы по подробней про него узнать, и стоит ли его использовать в данном строительстве?

Сам в строительстве мало разбираюсь. Увидел что строители при строительстве моего дома тратят очень много цемента. Бригадир успокоил что они делают армрпояс, который будет помогать оставаться дому крепким на многие года и ещё помогает при межсезонном движении почвы он защищает стены от деформации. Cобираемся строить свой дом, сегодня узнала, что без армопояса стоять дом будет, но плохо. Поэтому прочитала вашу статью и получила всю нужную информацию.

Строить будем сами, поэтому точность разметки монтажа ложится на наши плечи, нам интересно самим все делать. Я и в фундаменте делал армопояс сам, связывал арматуру вязальной проволокой, и когда лил перекрытия. Это когда строил загородный дом из бруса.

Армопояс это основа всего, без него дом не будет стоять, если фундамент даст трещину, то она и по стенам пойдет дальше. Полезная и информативная статья.

Цокольный армопояс

Из личного опыта могу добавить, что если стены из газобетона, то можно под несъемную опалубку использовать сам газобетон Y-блоки или вручную выпиленные блоки.

Таким образом армпояс получается у нас утепленным, так так теплоотдача железобетона выше любого кладочного материала. Если ширина стен менее мм, обязательно нужно утеплять армпояс любым теплозащитным материалом полистирол, пеноплекс снаружи пояса в обычной съемной опалубке, так как ширина армпояса должна быть не менее мм.

Про выбор арматуры в армпояс. Желательно применять металлическую арматуру, так как в отличии от композитной у нее известна и научно рассчитана надежность сцепления с бетоном. Содержание 1 Армопояс на примере дома или пристройки из газобетона 2 Армопояс под мауэрлат 2.

Мнение эксперта. Существующая в строительстве практика доказывает, что ширина армопояса вполне достаточна, если соответствует толщине стены. Высота может колебаться в диапазоне миллиметров. Для конструкции может использоваться профилированный металл уголок, однотавровая или двутавровая балки, арматура.

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно — можно сравнить армопояса с обручами, удерживающими бондарную бочку.

Наиболее простой способ крепления мауэрлата к армопоясу — на шпильки с резьбой. Армопояс Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Дома и коттеджи 24 августа в Армопояс.

Оставить комментарий. Чтобы оставить комментарий, войдите или зарегистрируйтесь. Дома и коттеджи. Дома и коттеджи 23 августа в Узлы каркасного дома зависят от конструктивной схемы каркасного дома, которую, в свою очередь, можно с натяжкой свести к двум, для простоты — рамно-каркасная и.

Дома и коттеджи 22 августа в Виды каркасных домов различают по конструктивному решению. Перечислим основные виды каркасных домов и рассмотри более подробно каждый из их видов. Канадский вид. Отделка каркасного дома важнейший вопрос в долговечной и комфортной эксплуатации дома по каркасной технологии.

Вариантов отделки каркаса как снаружи так и. Дома и коттеджи 18 августа в Внутренняя отделка домов из лиственницы не обязательна, ее древесина необычайно красива.

Необходим ли армопояс под Мауэрлат

Самым незаменимым составляющим возведения кровли любого здания является мауэрлат. Он выступает в роли соединителя между крышей и стенами здания. При проектировании ему уделяется львиная доля внимания из-за полезных функций, которые он выполняет.

Для чего служит мауэрлат? Он выдерживает на себе всю тяжесть, которая находится в том месте, где опираются стропила. Основной ролью мауэрлата является равнораспределение тяжести от стропил и передача ее на стены сооружения.

Система стропил закрепляется на мауэрлате, а он крепится к капитальным стенам здания. Поэтому еще одна основная роль заключается в фиксации крыши к зданию. Мауэрлат в основном делают из дерева, но бывает и так, система стропил металлическая, тогда мауэрлат изготавливают из тавровой балки или швеллера.

Нужно ли сооружение армированного пояса? Да, обязательно. Кровля дает на сооружение несколько видов нагрузок: вертикальную, которая основывается на весе всей крыши, а также на погодных условиях (ветер, обильные снегопады и землетрясения). И распорную нагрузку. Она возникает в тот момент, когда стропила начинают давить на стены дома, как бы стремясь раздавить их.

Современные материалы для строительства, такие, как газобетон или блоки из керамзита, имеют свои преимущества, но и от их недостатков никто не застрахован. Это недостаточный уровень жесткости для закрепления мауэрлата. Тяжесть на такие стройматериалы действует губительно. Поэтому использование армированного пояса является не просто прихотью, а необходимостью.

Стены, построенные из кирпича, имеют достаточный запас прочности и могут переносить большие тяжести. К таким кирпичным стенам смело прикрепляется мауэрлат с помощью шурупов с металлической насадкой или других креплений. Но мастера с опытом советуют даже на кирпичных стенах сооружать армированный пояс. Это относится к областям, где наблюдаются землетрясения.

Технология

Технология зависит от места расположения армопояса:

• фундамент;
• цоколь;
• межэтажные плиты;
• кровельная система.

Фундаментный армопояс считается защитной конструкцией 1-го уровня. Для фундамента ленточного типа его размеры должны выходить за контур сечения по двум сторонам на расстояние от 160 до 200 мм, с целью снижения и рассредоточения весового давления от здания на грунт. Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.

Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.

Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.

Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.

Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.

Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.

А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.

Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.

Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.

По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.

Для строения из газобетона

Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.

Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.

Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.

По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.

Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.

Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.

После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.

После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.

Какие виды используются для армирования?

Нормативными документами предусмотрены определенные типы защитных аромопоясов для таких стен. Они устанавливают обязательные места армирования керамзитобетонной кладки:

1. Нижний армопояс на ростверке для усиления опорных характеристик фундамента. Для его обустройства готовят выемку с глубиной, определяемую видом грунта и характеристикой здания: строительный вес, этажность, площадь застройки в плане. Эта разновидность армопояса имеет габариты по высоте от 350 до 400 мм и ширине 1000 мм, шаг обвязки установлен не менее 200 мм. Для этой конструкции применяют стальные слаборебристые прутья Д до 14 мм.
2. Цокольный защитный пояс устанавливается при применении плит перекрытия. Он размещается по внешним стенкам с высотой 400 мм и шириной аналогичной толщине стеновой конструкции. Для этого устанавливают арматуру Д= 10-14 мм, а поперечные стержни Д= 8-10 мм. Перед установкой пояса выкладывают по краям стенки перегородочные конструкции в 1/2 кирпича высотой до 450 мм. Между построенными переборками устанавливаются стержни или армосетка, которую впоследствии заливают бетоном. Технологически такой слой нужно гидроизолировать.
3. Межэтажный армопояс выполняют с целью защиты стенки путем равномерного рассредоточения нагрузки, которая возникает от плит перекрытия на основание объекта. Так стеновые конструкции не расползаются под давлением осевых сил. Арматурный каркас выполняется высотой до 300-400 мм из стержней 8-12 м и размещается по несущим стенам. При толщине стеновой конструкции менее 400 мм в роли опалубочной конструкции применяют кирпичную кладку, при большем размере ставится деревянная опалубка, которую монтируют традиционным методом.
4. Разгрузочный армопояс выполняет одновременно три важные функции: балансирует нагрузки от кровли, надежно фиксирует мауэрлат и обеспечивает горизонтальность стен, что необходимо для монтажа стропильной системы. Технология выполнения работ равнозначна межэтажному поясу. Если плиты не устанавливают, то армирующую конструкцию монтируют по внешним границам стенок. В том случае, когда стропильная система имеет наклон, дополнительно устанавливают пояс на внутреннюю несущую стенку.

Кроме железобетонного пояса допускается устанавливать такие типы защитных конструкций:

1. Кирпичный армопояс. Преимущества этой конструкции в том, что она не нуждается в дополнительной опалубке. Укладывают стержни или армосетку толщиной проволоки свыше 5 мм прямо на камень. Данному варианту армирования присуща небольшая себестоимость работ, простота монтажа, высокая морозоустойчивость и огнеупорность, что обеспечивает длительный срок эксплуатации.

   Недостатками кирпичного армопояса считается его более низкие показатели по прочности и теплозащите, в связи с чем он не применяется для высоких строительных объектов и требует изоляции.

2. U-блок – универсальный опалубочный материал с высокой степенью теплозащиты, что является самым важным преимуществом такой конструкции. К другим положительным характеристикам U-блоков относятся: простота монтажа из-за применения универсальных форм, высокие прочностные показатели и высокая рентабельность, поскольку не требуется обязательное применения опорной подушки. Работать с такими конструкциями можно без применения грузоподъемной техники, т.к. они обладают небольшим весом. К недостаткам застройщики относят высокую цену пояса и необходимость приобретения специальных клеевых смесей.

Для чего нужен армопояс и где он устанавливается

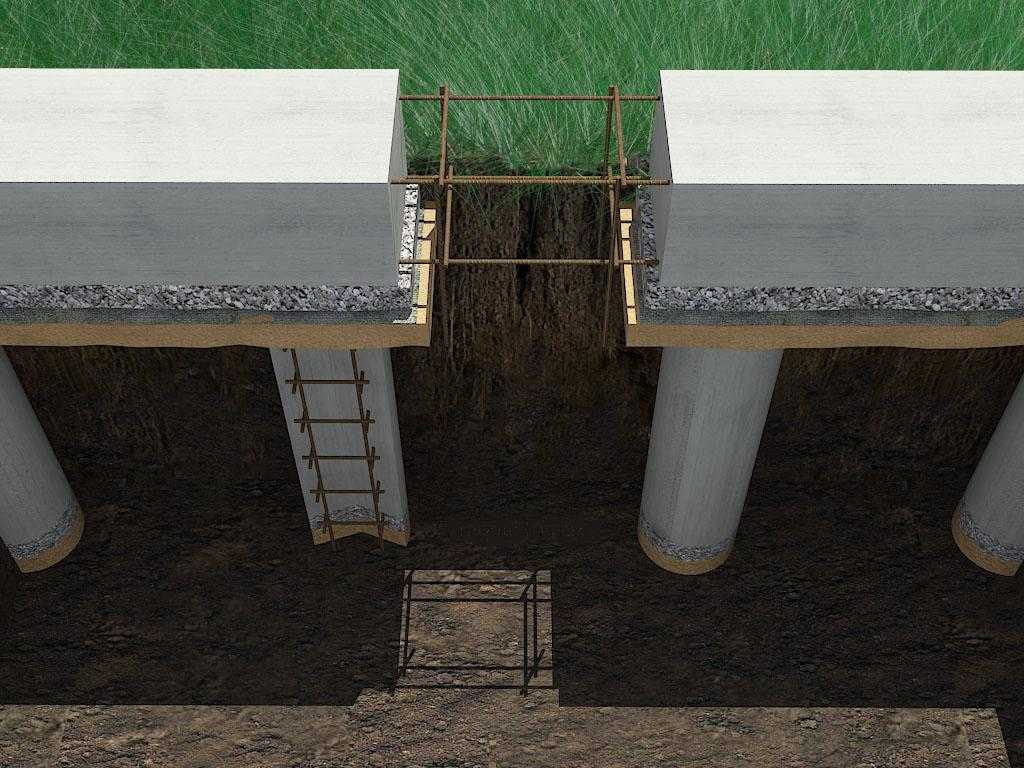

Ростверк – верхняя часть свайного фундамента, распределяющая нагрузку на несущие элементы здания.

Прежде всего нужно разобраться, что такое армированный пояс и для чего его нужно делать. Армированным поясом является слой железобетона, который располагается вдоль всех внешних стен постройки полностью по всему периметру. Его задача заключается в повышении прочности несущих внешних стен из газобетона или кирпича и сохранении целостности в процессе проседания грунта. Во время строительства следует использовать несколько подобных поясов.

Первый армированный пояс также называется ростверк. В процессе его изготовления необходимо бетон залить в траншею, которая была выкопана под

Армопояс повышает сопротивление стен деформирующим нагрузкам: ветру, неравномерных усадки конструкции и осадки почвы, перепадов температуры.

Второй армопояс необходимо укладывать по всему периметру постройки сверху фундаментальных блоков высотой 0,2-0,4 м. Он будет распределять нагрузку от всего дома на фундамент. В случае, если первый пояс был установлен правильно, второй можно не укреплять. Для армирования его может быть достаточно взять армирующую сетку из прутьев, которая имеет диаметр 10-12 мм. Второй пояс рекомендуется применять практически в любом процессе строительства, однако есть особые случаи, когда можно обойтись и без него.

Третий армопояс следует укладывать поверх кладки из кирпича под междуэтажные плиты перекрытия. Данный пояс будет выполнять несколько функций. Прежде всего он стягивает стенки, при этом не позволяя им расходиться и защищая от появления трещин. Помимо того, он будет распределять нагрузку на стены от плит перекрытия. Также он распределяет и воспринимает нагрузку над дверными и оконными проемами, предоставляя возможность использовать простые перемычки вместо усиленных балок.

Четвертый армопояс устанавливается под плитами перекрытия на втором этаже. Он будет выполнять такие же функции, что и третий. По периметрам он не отличается от него тоже.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

Важно: до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки
