Самоконтрящаяся гайка — что это
Практически все механизмы работают в условиях вибрации, ветровых, динамических и ударных нагрузок. Даже детская коляска или конструктор подвергаются их воздействию. В результате простые резьбовые соединения раскручиваются.
Проблему устраняли или с помощью жесткого стопорения (шплинты, отгибные шайбы, проволока), или фрикционного соединения: контргайки, гровера, пружинные шайбы. Но это сложно, нетехнологично и в некотором роде некрасиво. Например, ехать на дорогом велосипеде с двумя гайками на каждой стороне заднего или переднего колеса.
Неожиданное решение было найдено в 30-х годах прошлого века в США: запатентована самостопорящаяся гайка, которая самостоятельно, без дополнительных креплений, держит соединение в условиях вибрации. Изобретатели и конструкторы на этом не остановились и запатентовали более 100 видов гайки-стопора.
В России такая гайка производится по ГОСТ (регулирует вес, размер резьбы, вид металла, защитное покрытие), за рубежом контроль за производством ведется с помощью евростандартов (DIN). А вот сила крутящего момента не указывается. Правда в Европе она оговаривается в ISO 2320.
Универсальность для разных целей
Типоразмеры метизов различны — калькулятор веса гайки на нашем сайте позволяет определить массу отдельного крепежного элемента. Такая информация может потребоваться различным специалистам: в первую очередь для транспортников и снабженцев — для них важен обратный пересчет, когда имея определенную грузоподъемность автомобиля или другого транспорта, требуется рассчитать количество транспортируемых метизов. Для специалистов-технологов вес одного метиза является величиной, участвующей в расчете общей массы проектируемого оборудования.
Калькулятор веса гайки дает возможность расчета любой разновидности массы метизов любой формы (например, стандартных шестигранных, барашковых, фланцевых, колпачковых и других), а также из различных материалов (как правило, углеродистой, конструкционной или нержавеющей стали). Для расчета на нашем сайте требуется ввести минимальное количество параметров — тип крепежа, его размер, и материал изготовления — в минимальные сроки программный продукт в режиме онлайн произведет требуемые расчеты. Полученный результат возможно сохранить в специальных полях (например, как предварительный или для сравнения), а также отослать на собственную электронную почту.
Как рассчитать вес гайки на калькуляторе?
Теоретический вес можно подсчитать зная её тип и диаметр
Укажите тип
Слева расположен список, из него необходимо выбрать тип, фланцевая, шестигранная, колпачковая или барашковая.
Укажите диаметр
В поле формы «Диаметр резьбы D» введите диаметр в мм.
Укажите цены, количество и др.
Введите количество или цену гайки за кг.
Скопируйте результат расчета
Калькулятор сам посчитает результат, который вы можете скопировать
Как определить размер «под ключ» болта и гайки?
Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.
Размер ключа на 24
В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.
Маркировка шестигранного ключа
DIN 986. Гайка колпачковая самоконтрящаяся
В стандарте DIN 986 описана самоконтрящаяся колпачковая шестигранная гайка. Изделие находит широкое применение в машиностроении, станкостроении и других отраслях промышленности. Особенностью колпачковой гайки с самофиксацией является наличие внутренней нейлоновой вставки, которая при зажимании изделия ключом обжимает резьбу и создает стойкое к вибрациям соединение, не склонное к самоослаблению. Форма гайки, не имеющей сквозного отверстия, препятствует попаданию внутрь соединения загрязнений.
Размеры гайки
Колпачковые гайки DIN 986 имеют метрическую резьбу от М4 до М16. Рассчитан крепежный элемент для установки гаечными ключами рожкового типа от 7 до 24 мм. Высота шестигранной части изделия составляет 2,9-14,1 мм, а ее полная высота может быть от 9,6 до 27,5 мм.
Технические характеристики
Гайки DIN 986 производят из сталей с классом прочности 8 и 6, применяемых для изготовления гаек, подверженных средним и высоким нагрузкам. Сталь может иметь оцинкованное или никелевое покрытие, защищающее изделие от коррозии. Также в ассортименте многих производителей есть гайки такого типа из нержавеющих сталей А2 и А4. Допускается изготовление крепежных элементов из сплавов цветных металлов, например из латуни.
Материал
Шестигранные самоконтрящиеся гайки DIN 982 и DIN 985 изготавливают: из углеродистой конструкционной стали с цинковым покрытием или без покрытия; из нержавеющей стали А2 (AISI 304) и стали А4 (AISI 316). Классы прочности: 8, 10.
Свойства и преимущества
Особенно качественный крепежный металлический материал применяется в сочлененных конструктивных узлах при помощи гаечно-болтовых соединениях, где во время эксплуатации узла или механизма возникают большие вибрационные нагрузки. Для этих целей спроектирована и изготовлена гайка din 986. Для более эффективной работы в условиях повышенного вибрационного силового воздействия на крепеж, гайку выпускают с нейлоновой втулкой. Она призвана гасить частотные импульсные колебания, не передавая их на гайку.
Гайка DIN 986 нашла свое применение в машиностроении, приборостроении, при изготовлении мебели в конструкциях для завершенного вида в местах крепления. Имеет шестигранную форму и колпачок. Гайка DIN 986 имеет класс прочности 5, 6, 8, 10 (высокопрочная гайка). Покрывается цинком и никелем.
| 0,0014 |
| M4 |
| 7 |
| нерж. сталь A2 |
Как измерить гайку: советы профессионалов
Поскольку большинство гаек конструктивно предусматривают наличие метрической резьбы, для их измерения нужно будет больше времени и манипуляций
Специалисты при измерении размера гайки советуют брать во внимание болт или винт, с которыми у гайки будет резьбовое соединение. Этот вариант поможет достичь максимальной точности
Такое измерение позволит узнать внутренний диаметр изделия.
При правильном определении диаметра гайки учитывается проходимость изделия. То есть, одна часть детали должна прочно соприкасаться с гайкой, а вторая не должна
Для определения стандарта гайки по таблице ГОСТ, важно определить высоту гайки. Чтобы замерить шаг резьбы, нужен резьбомер
С его помощью удастся просчитать количество витков на нужном промежутке.
Гайка с нейлоновым кольцом или цельнометаллическая?
Существует множество видов самоконтрящихся гаек с преобладающим крутящим моментом, дизайн многих из них запатентован или отвечает требованиям определенных стандартов, но в целом их можно разделить на две категории:
- цельнометаллические
- с неметаллической вставкой
Стопорные гайки: цельнометаллическая и с нейлоновой вставкой Гайки с полимерной вставкой имеют не выпадающее нейлоновое кольцо, завальцованное в верхней части резьбы и создающее необходимый натяг при затягивании на болте для стопорения резьбовой пары. Они многоразовые, поскольку после демонтажа упругая нейлоновая вставка возвращается к своей первоначальной форме. Их можно устанавливать в местах, где температура достигает 120 градусов по Цельсию. При критически высоких температурах рекомендуется использовать полностью металлические контргайки.
Все цельнометаллические самостопорящиеся гайки обеспечивают блокирующее действие за счет некоторого изменения формы — чаще всего за счет деформированного участка гаечной резьбы, который врезается в сопрягаемую деталь при затяжке. Это означает, что нужно приложить большее усилие как для сборки, так и для разборки соединения. Кроме того, они полностью металлические, поэтому их можно использовать в местах, где есть воздействие определенных химических веществ и повышенных температур, вплоть до 750 градусов по Цельсию.
Таким образом, у каждого вида контргаек есть свои преимущества и недостатки, а именно:
- Цельнометаллические стопорные гайки имеют меньше ограничений по температуре и химическим веществам, но они склонны к истиранию резьбы и их трудно навинтить на длинные болты.
- Изделия с неметаллическим вкладышем имеют ограничения по температуре и не устойчивы к некоторым химическим веществам, но могут быть свинчены с длинными болтами без повреждения резьбы. Кроме того, поскольку неметаллический элемент плотно прилегает к сопрягаемой резьбе, он обеспечивает эффективное уплотнение соединения.
Деформированные цельнометаллические гайки
Международные стандарты не предъявляют строгих требований к конструктивному исполнению и размерам контрящих элементов, допуская разные варианты их исполнения. Этим и объясняется то обстоятельство, что цельнометаллические самоконтрящиеся гайки, выполненные по одному и тому же стандарту, могут отличаться формой и конструкцией контрящих элементов. Рассмотрим наиболее известные варианты исполнения:
Искаженный участок резьбы.
Это наиболее распространенная конструкция цельнометаллической гайки с преобладающим крутящим моментом, у которой резьба на некоторых участках намеренно сделана неправильной формы (перекошена). За счет этого обеспечивается устойчивая к вибрации фрикционная посадка крепежа, более надежная, чем у контргайки с нейлоновой вставкой.
Деформация на эллипс.
Это шестигранная гайка с коническим или цилиндрическим выступом, который пластически обжат, так что резьбовое отверстие в этой части имеет овальную форму сечения. Она вращается свободно до тех пор, пока ее деформированная верхняя резьба не войдет в зацепление с резьбой ответной части, затем она расширяется почти до круглой формы, создавая фиксирующее сжатие. Это односторонние стопорные гайки, то есть их можно установить только в одном направлении – обжатой стороной наружу.
Обжатие по торцу в трех точках.
Блокировка гайки с таким контрящим элементом происходит в верхней части, как и у эллиптически деформированной модели, за исключением того, что деформирована не вся секция верхней резьбы, а только два или три небольших участка. Этого вполне достаточно для надежной фрикционной посадки на болт.
Центральный замок.
Также известные как двусторонние контргайки, которые могут накручиваться на шпильку любой стороной. Они обжаты в радиальном направлении по граням или по ребрам в центральной части крепежа, в результате в этих местах диаметр резьбы уменьшается. Деформированный участок отлично препятствует свободному отвинчиванию крепежа. Одним из видов является гайка Biloc.
DIN 980 form M
Большим спросом в промышленности также пользуются цельнометаллические самоконтрящиеся гайки с металлической вставкой из пружинной стали (например, DIN 980 форма M). Дополнительный металлический упругий элемент в форме кольца, обжатого на эллипс или многогранник, обеспечивает надежную блокировку на резьбовом стержне за счет упругой деформации.
Гайка шестигранная ГОСТ 5927 с метрической резьбой класса точности А
Мегапром
+7 (4862) 43-90-47, 43-92-47, [email protected]
Гайка ГОСТ 5927-70 шестигранная М6, М8, М10, М12, М16, М20, М24, М27, М30 и другие
| Каталог / гайка шестигранная ГОСТ 5927-70 М16, М20, М24, М27, М30, М36, М42, М48 |
Гайка ГОСТ 5927-70 с метрической резьбой класса точности А — применяется в машиностроении и строительстве в качестве деталей соединения.
Возможна поставка гайки по ГОСТ 5927-70 с мелкими шагами резьбы и в
высокопрочном исполнении (классы прочности 8.0 и 10.0) из стали марки 20Г2Р.
Скачать ГОСТ 5927-70
Аналог гайки ГОСТ 5927-70: DIN 934, EN ISO 4032, 4033.
Диапазон размеров гаек: гайка М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52.
| НТД | Гайка ГОСТ 5927-70DIN 934 |
|---|---|
| Диапазон размеров | М4-М30 |
| Класс точности | ВA |
| Поле допуска резьбы | 6h7h |
| Класс прочности | 6810 |
| Марка стали | 10кп20кп |
Гайки по данному ГОСТу из сталей 35, 40Х, 09Г2С размеры от М4 до М42, гайки с цинковым покрытием изготавливаются под заказ.
| Диаметр,d мм | М6 | М8 | М10 | М12 | М14 |
|---|---|---|---|---|---|
| S | 10 | 13 | 17;16 | 19;18 | 22;21 |
| e,не менее | 11,1 | 14,4 | 18,9;17,8 | 20,9;19,9 | 24,5;23,4 |
| m | 5 | 6,5 | 8 | 10 | 11 |
| шаг резьбы | 1 | 1,25 | 1,5;1,25 | 1,75;1,25 | 2;1,5 |
| Диаметр, d мм | М16 | М18 | М20 | М22 | М24 | М27 |
|---|---|---|---|---|---|---|
| S | 24 | 27 | 30 | 32;34 | 36 | 41 |
| e,не менее | 26,8 | 30,1 | 33,5 | 35,7;37,7 | 40 | 45,6 |
| m | 13 | 15 | 16 | 17 | 19 | 22 |
| шаг резьбы | 2;1,5 | 2,5;1,5 | 2,5;1,5 | 2,5;1,5 | 3;2 | 3;2 |
Могут поставляться:
- с классами прочности 6.0, 8.0, 10.0* из сталей 20, 35, 20Г2Р;
- с гальваническим цинковым покрытием
Пример условного обозначения гайки ГОСТ 5927-70
Гайка шестигранная c диаметром резьбы d 12 мм, с крупным шагом резьбы, с полем допуска
резьбы 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 ГОСТ 5927-70
Гайка шестигранная диаметром резьбы d 20 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка 2М20-6Н.6.А ГОСТ 5927-70
Гайка шестигранная диаметром резьбы d 24 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М24X1,25-6Н.12.40X016 ГОСТ 5927-70
Гайка шестигранная диаметром резьбы d 30 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 9 мкм:
Гайка 2М30X1,5-6Н.10.9 40X016 ГОСТ 5927-70
| Диаметр, мм | Теоретическая масса(вес) 1000 штук гаек, кг. Вес, 1 кг |
|---|---|
| 6 | 2.573 |
| 8 | 5.548 |
| 10 | 10.220 |
| 12 | 15.670 |
| 14 | 25.33 |
| 16 | 37.61 |
| 18 | 52.27 |
| 20 | 71.44 |
| 22 | 103.15 |
| 24 | 122.87 |
| 27 | 175.28 |
ГОСТ 5927 является отечественным аналогом гайки ГОСТ ISO 4032-2014.
ИСО 4032-2014 определяет основные характеристики для шестигранной нормальной гайки(тип 1),
с резьбой от М1,6 до М64 включительно, класса точности А для резьбы DМ16.
Как купить гайку ГОСТ 5927-70 шестигранную М6, М8, М10, М12 по низким ценам:
- заполните простую форму «Оформить заказ» вверху страницы;
- позвоните по телефону +7 (4862) 43-90-47;
- отправьте заявку на электронную почту [email protected];
Доставка по РФ:Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул,
Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск,
Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург,
Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь,
Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.
Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий,
носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.
| Проволока стальнаяЭлектроды сварочныеКанат стальнойКрепежные изделия | Сетка металлическаяБолты шестигранныеГайка ГОСТ, DINЗаклепки стальные | Шплинты разводныеШайбы ГОСТ, DINШпильки резьбовыеПрокат калиброванный | Стропы, такелажГвозди строительныеТрос стальнойВинты ГОСТ, DIN |
Мегапром | 2004-2022
Выбор типоразмера
Производится по предельной грузоподъёмности изделия, которая установлена в пределах от 560 кг – для рым-гаек М6, до 21600 кг – для рым-гаек М30. Следует отметить, что DIN 582 оговаривает не предельную, а разрушающую нагрузку на крепёж. Эти понятия не идентичны, поэтому значение допускаемой грузоподъёмности при выборе должно быть уменьшено не менее чем на 60% (предел, при котором в материале начинают происходить явления ползучести).
Важной характеристикой, которая определяет работоспособность изделия, является способ его получения. Продукция из алюминия или бронзы может изготавливаться методами литья, но для сталей используют преимущественно технологию горячей объёмной штамповки
После деформирования изделия подвергают пассивации и электрохимическому покрытию.
Прочность кованых рым-гаек выше, чем литых, вследствие упрочнения, которое приобретает материал, а также из-за более благоприятной макроструктуры стали.
Как правильно насадить колун на топорище?
Вертикуттер для газона. Обзор
DIN 982 / DIN 6924 / ISO 7040 Гайка шестигранная самоконтрящаяся высокая 8 M4 Цинк
DIN 982 Гайка шестигранная самоконтрящаяся с метрической резьбой, высокая. Аналоги стандартов: DIN 6924, ISO 7040, ISO 10512, ГОСТ ISO 7040-2014, ГОСТ ISO 10512-2016, ГОСТ Р 50273-92. Гайка самоконтрящаяся с нейлоновой вставкой высокая.
Метрическая резьба с крупным и мелким шагом. Гайка активно применяется в различных сферах машиностроения, автомобилестроения. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок. Гайки DIN 982 применяется для создания болтовых соединений в машиностроении, приборостроении и строительных отраслях совместно с болтами и шайбами соответствующих размеров. Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт, резьба болта деформирует нейлоновую вставку, что создает повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 982 для защиты от самотвинчивания в резьбовых узлах, без использования дополнительных пружинных шайб. Температурный диапазон применения -50 °С. +120 °С. Диаметр резьбы от М4 до М24. Классы прочности для стальных гаек: 8, 10. Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-80. Варианты материалов: сталь, сталь коррозионностойкая. Варианты покрытий: гальваническое цинкование.
DIN 982 Гайка шестигранная самоконтрящаяся высокая выпускается в ряде модификаций:
Источник
Соответствие ГОСТ, DIN и ISO – таблица
Метизы изготавливаются по нескольким стандартам, некоторые из них, например, DIN, являются всемирно признанными, иные – такие, как ГОСТ – применяются только в России и ряде других стран. Мы предлагаем вам таблицу DIN ГОСТ, которая поможет сориентироваться и легко сравнить стандарты между собой. Соответствие ГОСТ и DIN, а также еще одного стандарта – ISO – легко найти, проверив тот или иной крепежный элемент по строчке таблицы.
Сегодня название ГОСТ осталось лишь как дань традиции, на самом деле это межгосударственный стандарт, принятый в СНГ в 1992 году. Действующие стандарты СССР были признаны как межгосударственные с сохранением аббревиатуры. ГОСТ представляет собой сборник документов, регламентирующих как технологические процессы, так и характеристики и свойства различных изделий и товаров. Всего насчитывается несколько тысяч стандартов, собранных в тематические сборники. Метизы регулируются различными гостами, в зависимости от типа и назначения.
Стандарт DIN получил свое название от немецкого Deutsches Institut für Normung. Разрабатываемые здесь стандарты охватывают все сферы промышленности – всего более 30 тысяч стандартов. Институт работает по принципу ассоциированного членства – его членами являются как частные предприятия, так и государственные службы и научные институты. Над разработкой и уточнением стандартов работают более 26 тысяч экспертов. Таким образом, российский ГОСТ – аналог DIN, однако признается не столь широко. Стандарт DIN и соответствие ГОСТу вы можете посмотреть в таблице.
Еще более широкий охват имеет стандарт ISO – от International Organization for Standardization. Эта организация работает по принципу делегированного членства и занимается разработкой и ратификацией стандартов в самых разных областях.
Источник
Покрытия крепежных изделий по ГОСТ 9.306
Для обеспечения коррозионной стойкости резьбовых изделий и придания им товарного вида применяют покрытия, приведенные в таблице.
| Вид покрытия | Обозначение покрытия | |
| По ГОСТ 9.306 | цифровое | |
| Цинковое, хроматированное | Ц.хр | 01 |
| Кадмиевое, хроматированное | Кд.хр | 02 |
| Многослойное: медь-никель | М.Н | 03 |
| Многослойное: медь-никель-хром | М.Н.Х.б | 04 |
| Окисное, пропитанное маслом | Хим.Окс.прм | 05 |
| Фосфатное, пропитанное маслом | Хим.Фос.прм | 06 |
| Оловянное | О | 07 |
| Медное | М | 08 |
| Цинковое | Ц | 09 |
| Окисное, наполненное хроматами | Ан.Окс.нхр | 10 |
| Окисное из кислых растворов | Хим.пас | 11 |
| Серебряное | Ср | 12 |
| Никелевое | Н | 13 |
Самостопорящиеся гайки
Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).
Рис. 10
При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).
Рис. 11
На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).
Рис. 12
В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).
Рис. 13
Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).
Рис. 14
Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.

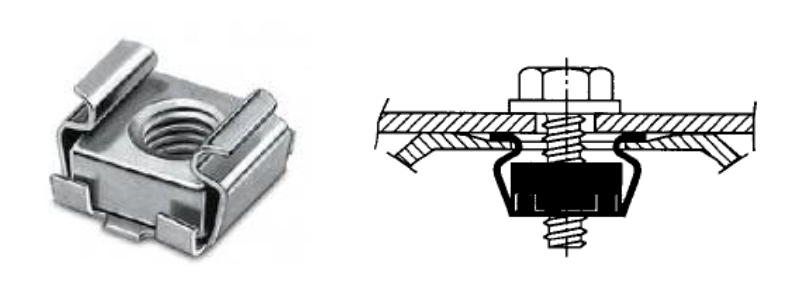

Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).
Рис. 15
Классификация
Всего запатентовано более 100 видов самоконтрящихся гаек. Их можно разделить на две большие группы:
- с неметаллическим кольцом;
- цельнометаллические.
Неметаллический вкладыш

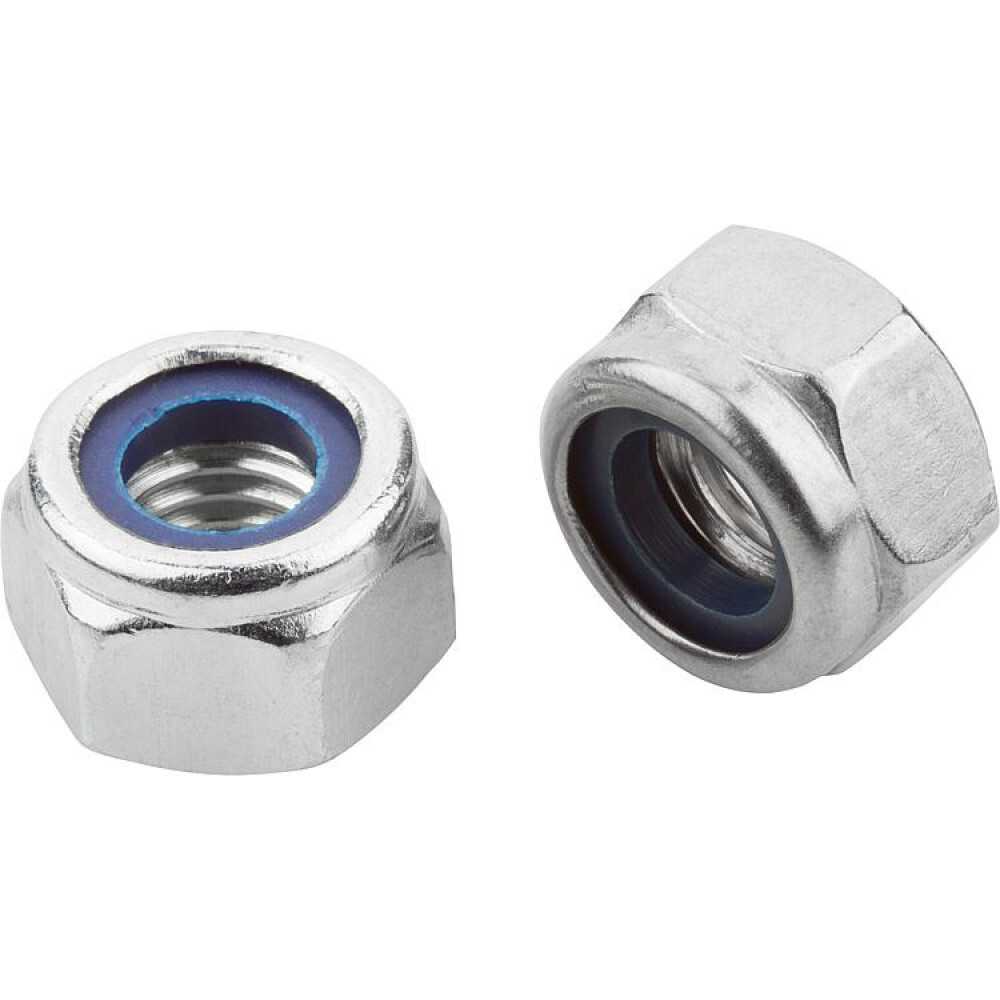

Гайка самоконтрящаяся с нейлоновым кольцом (DIN 985 или DIN 982 — нанесен цинк) представляет собой обычный шестигранный метиз с плотно завальцованным в верхней части резьбы (чтобы не провернулось) полимерным кольцом (может быть черным, синим, белым). На вставке резьба заранее не нарезается. Появляется во время закручивания. Это позволяет создать необходимый натяг при стопорении резьбовой пары (за счет упругости нейлона). У таких гаек есть свои плюсы и минусы.
- можно использовать много раз — после скручивания нейлон приобретает первоначальную форму;
- накручивается на болт любой длины;
- обеспечивает уплотнение соединения — не пропускает жидкости.
- выдерживает температуру не более +120oС, в связи с чем не может применятся в двигателях;
- растворяются в агрессивных химических растворах.
Цельнометаллические
Стопорящие свойства цельнометаллических гаек появляются благодаря частичной деформации их резьбы или создания дополнительного сцепления с соединяемой деталью с помощью фланца со специальными насечками.
Нарушение геометрии участка гаечной резьбы называется «обжатием». Выполняется после нарезки резьбы на специальном оборудовании в осевом или радиальном направлении, а так же под углом. В результате, для закручивания нужно приложить больше усилий. Естественно, и скрутить такую гайку просто не получится.
- нужны большие усилия для срыва зажатой гайки;
- не боятся высоких температур — выдерживают до +750oС;
- можно использовать в средах с активными химическими веществами.
- практически все варианты гаек одноразовые — срывается резьба;
- нельзя накрутить на длинный болт — причина та же;
- болт и гайка должны быть одинаковой твердости. В противном случае на более мягком металле резьбовое соединение не держит.
В линейке цельнометаллических гаек со свойством самостопорения наиболее популярны:
гайка самоконтрящаяся с шайбой. Ее еще называют резьбовой гайкой с вставкой из пружинной стали, которая обеспечивает надежность зажима за счет упругой деформации дополнительного кольца — показатели крутящего момента самые высокие среди этого класса метизных изделий (регулируются евростандартом ISO 2320). Отличается высокой прочностью, не боится коррозии и перепадов температур. В комбинации с фланцем шайба способна держать соединение в самых ответственных местах: самолеты, ракеты, двигатели внутреннего сгорания и т.д.
фланцевые (DIN 6923). Метизы изготавливаются из цельного металла. Держат резьбовое соединение за счет насечек на фланце. Могут быть с деформированными участками резьбы, что увеличивает прилагаемую силу при срыве;
с искаженным участком резьбы. Наиболее распространенный вид гайки с сильным крутящим моментом, возникающим из-за перекошенной в отдельных местах резьбы (сделано специально). За счет неправильно нарезанных витков обеспечивается устойчивость к вибрации резьбового соединения;
деформацией на элипс. Обычная гайка с двух сторон на станке обжимается, после чего теряет форму круга. Резьба при этом не нарушается. При закручивании овальная форма стремится принять прежнюю форму. Благодаря этому создается фиксирующее сжатие;
обжатые по торцу в трех точках. Контрящая часть гайки находится в верхней части. Деформации подвергаются 1-2 витка резьбы. Этого достаточно для надежного фрикционного соединения;
конусообразным воротником. Гайка выпускается с конусообразным буртиком меньшего диаметра — получают за счет обжатия в трех местах. В результате создается гибкая динамика стопорного момента — крутящий момент затухает в осевом направлении;
колпачковые с пластиковой вставкой (крепятся около колпачка). Встречаются редко, в основном в транспортных средствах. Чаще можно увидеть без нейлонового кольца. Имеют размеры от М5 до М16. Используются для защиты от протечек масла.
Размеры
Допустим, у нас в руках двусторонний рожковый ключ с обозначением 12/13. Это расстояние между «рогами» в мм. Цифры нанесены на боковой поверхности инструмента. Но на гайках подобной маркировки нет. Как же подобрать крепёжный элемент на 13?
Технические характеристики гаек устанавливает ГОСТ 5915-70. Его разработали в далёком 1970 году. Размер обозначается буквенно-числовым кодом. Например, для ключа на 13 подойдёт М8. Остальные варианты соответствия приведены в таблице:
| Диаметр резьбы, М | Размер под ключ | ||
| Основной S, мм | Уменьшенный S, мм | Увеличенный S, мм | |
| М1 | 3.2 | — | — |
| М1.2 | 3.2 | — | — |
| М1.4 | 3.2 | — | — |
| М1.6 | 3.2 | — | — |
| М2 | 4 | — | — |
| М2.5 | 5 | — | — |
| М3 | 5.5 | — | — |
| М4 | 7 | — | — |
| М5 | 8 | — | — |
| М6 | 10 | — | — |
| М7 | 11 | — | — |
| М8 | 13 | 12 | — |
| М10 | 17 (16) | 14 | — |
| М12 | 19 (18) | 17 | 21 (22) |
| М14 | 22 (21) | 19 | 24 |
| М16 | 24 | 22 | 27 |
| М18 | 27 | 24 | 30 |
| М20 | 30 | 27 | 32 (34) |
| М22 | 32 (34) | 30 | 36 |
| М24 | 36 | 32 | 41 |
| М27 | 41 | 36 | 46 |
| М30 | 46 | 41 | 50 |
| М33 | 50 | — | 55 |
| М36 | 55 | 50 | 60 |
| М39 | 60 | 55 | 65 |
| М42 | 65 | 60 | 70 |
| М48 | 75 | — | 75 |
| М52 | 80 | — | 80 |
| М56 | 85 | — | — |
| М60 | 90 | — | — |
| М64 | 95 | — | — |
| М68 | 100 | — | — |
| М72 | 105 | — | — |
| М76 | 110 | — | — |
| М80 | 115 | — | — |
| М85 | 120 | — | — |
| М90 | 130 | — | — |
| М95 | 135 | — | — |
| М100 | 145 | — | — |
| М105 | 150 | — | — |
| М110 | 155 | — | — |
Здесь S — расстояние между «рожками» ключа. Ни цифры в скобках лучше не ориентироваться. Для бытовых нужд вполне хватит основных размеров во втором столбце.
Дюймовые ключи
Что, если на инструменте не 12/13, а 1/4? Значит перед нами ключ, «заточенный» под английскую, дюймовую систему мер. Там подход маркировки отличается от традиционного. Число вовсе не обозначает расстояние между «рожками». Это диаметр резьбы крепёжного элемента.
Нельзя просто так взять метрический российский ключ и закрутить им дюймовую гайку. Там есть разница в несколько миллиметров. Поэтому нужно выбирать инструмент и крепёж одной системы. Приведём значения в таблице:
| Диаметр резьбы (размер ключа), дюйм | Размер гайки, дюйм | Размер гайки, мм |
| 1/4 | 7/16 | 11.11 |
| 5/16 | 1/2 | 12.7 |
| 3/8 | 9/16 | 14.29 |
| 7/16 | 5/8 | 15.88 |
| 1/2 | 3/4 | 19.05 |
| 9/16 | 13/16 | 20.63 |
| 5/8 | 15/16 | 23.81 |
| 3/4 | 1 1/8 | 28.58 |
| 7/8 | 1 5/16 | 33.34 |
| 1 | 1 1/2 | 38.10 |
| 1 1/8 | 1 11/16 | 42.86 |
| 1 1/4 | 1 7/8 | 47.63 |
| 1 3/8 | 2 1/16 | 52.39 |
| 1 1/2 | 2 1/4 | 53.15 |
| 1 3/4 | 2 5/8 | 66.68 |
| 2 | 3 | 76.20 |
| 2 1/4 | 3 3/8 | 85.73 |
| 2 1/2 | 3 3/4 | 95.25 |
| 2 3/4 | 4 1/8 | 104.76 |
| 3 | 4 1/2 | 114.30 |
Шестигранные ключи
При ремонте автомобиля приходится часто сталкиваться не только с гайками. Производители машин вовсю используют болты с цилиндрической головкой. Их можно открутить только специальным, шестигранным ключом. В европейских странах размеры регулирует стандарт DIN 912, в России — ГОСТ 11738-84.
Тут основной параметр — расстояние между ближайшими параллельными гранями на внутренней нише болта. Для наглядности соберём все данные в таблицу:
| Резьба, M | Размер под ключ, мм |
| M4 | 3 |
| M5 | 4 |
| M6 | 5 |
| M10 | 8 |
| M12 | 10 |
| M14 | 12 |
| M16 | 14 |
| M18 | 14 |
| M20 | 17 |
| M22 | 17 |
| M24 | 19 |
| M27 | 19 |
| M30 | 22 |
| M33 | 24 |
| M36 | 27 |
Популярные производители
Производство гаек стопорных налажено во многих странах мира. Лидерами являются:
«Aztech Lock Nut» Co. Самый известный производитель самостопорящегося крепежа — американская компания «Aztech Lock Nut» Co. Первую продукцию: цельнометаллические гайки с деформацией витков резьбы по граням, торцу в нескольких точках, а также комбинированные, со вставкой из нейлона, поставила потребителям в далеком 1978 году.
«Bulten AB». Не менее известен и европейский производитель — «Bulten AB». Компания специализируется на производстве гаек с фланцем с дополнительной деформацией. Комбинированный подход позволяет получить самый надежный крепеж, выдерживающий любые вибрации.
ООО «КРЕП-КОМП». Компания ООО «КРЕП-КОМП» под своим брендом производит на промышленных площадках Китая, Тайваня и Малайзии различный крепеж европейского уровня. Продукция качественная. Поэтому имеет высокую цену. Среди самоконтрящихся гаек можно найти более 10 видов, в том числе с нейлоновой вставкой.
«Tech-KREP». В линейке метизов со свойством стопора компании «Tech-KREP» шестигранная гайка самоконтрящаяся с фланцем хорошего качества и с нейлоновым кольцом, которое одновременно контрит гайку и герметизирует соединение.
«Crest Industrial». Английская фирма «Crest Industrial» выпускает гайки с деформацией по торцу, граням, ребрам. Есть среди ее продукции и метизы с кольцом из нейлона.
Мебельные гайки
В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.
Гайка ввертная (она же «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.
Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).
Рис. 15
Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.
Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.
Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.
Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.
Понравился материал?
Вес гаек
Масса 1 штуки по ГОСТ 5927-1970 составляет:
- для М2.5 – 0,272 г,
- М3 – 0,377 г,
- М3.5 – 0,497 г,
- М4 – 0,8 г,
- М5 – 1,44 г,
- М6 – 2,573 г.
Оцинковка не вносит заметных изменений в вес. У изделий особой прочности вес (по ГОСТ 22354-77), измерен следующими значениями:
- М16 – 50 г,
- М18 – 66 г,
- М20 – 80 г,
- М22 – 108 г,
- М24 – 171 г,
- М27 – 224 г.
Высокопрочная сталь утяжеляет изделие по сравнению с обычной чёрной сталью лишь незначительно. Чтобы узнать количество гаек на килограмм, делят вес 1000 г на массу одной единицы данного крепежа в граммах из таблицы значений. Например, изделий М16 в килограмме – 20 шт., а вес 1000 таких элементов – 50 кг. В тонне таких гаек – 20000.
Как обеспечить максимальное затяжение гайки?
Самый простой способ — это установка контргаек: точно таких же, как и основные, наворачиваемых вслед за ними и поддерживающих их. Используются также и гроверные шайбы, имеющие волнистую поверхность и подпружиненные.
Они плотно прижимают поверхности витков резьбы болтов к соответствующим поверхностям гаек и не дают последним откручиваться.
Однако по различным причинам контргайки и гроверные шайбы могут применяться далеко не везде. Там, где такой возможности нет, используется гайка самоконтрящаяся. Существует несколько их основных разновидностей.
Одна из них использует принцип «натяга», который заключается в том, что резьба на таких гайках нарезается с небольшим положительным допуском. При ее завинчивании (которое, кстат, требует определенных усилий) возникает повышенное трение между витками, которое и удерживает крепежный элемент на стержне болта даже при значительных вибрациях.
В последнее время стремительно набирает популярность гайка DIN985 со стопорным кольцом, снабженная нейлоновыми кольцами. Когда происходит завинчивание, в этих пластиковых вкладышах нарезается резьба, плотно облегающая стержень болта.
Благодаря высокой эластичности колец они не только прочно удерживают гайку при возникновении вибраций, но еще и способствуют их гашению, то есть играют роль своеобразного амортизатора.
