Как применяются трубы пнд для водопровода

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Область применения и характеристики труб ПНД

Материал, из которого изготавливаются такие трубы – плотный качественный полиэтилен, благодаря которому изделия получаются достаточно прочными и гибкими. В отличие от тяжелых металлических труб, трубы ПНД наделены небольшим весом, что позволяет легко их устанавливать самостоятельно, без посторонней помощи. Катодное покрытие, в отличие от тех же металлических изделий, этим трубам тоже не нужно. Приятно также и то, что особенного обслуживания они не требуют. Давайте рассмотрим их основные достоинства:

  1. Трубы устойчивы к множеству химических соединений и агрессивным средам: кислотам, щелочам.
  2. Коррозия изделиям из полиэтилена совсем не грозит, а изолировать их не нужно.
  3. Если вода внутри труб замерзнет и начнет расширяться, они не повредятся, так как материал достаточно прочный и устойчив к механическим воздействиям. Размер труб может увеличиваться на 5–7% от изначального состояния, а после этого без потерь свойств вернуться в исходное положение.
  4. Отличная переносимость гидроударов.
  5. Им не страшны ни гниение, ни бактерии и грибки, которые могут поражать разные материалы.
  6. Достаточно эластичны, что позволяет применять их в сейсмически опасных зонах. Впечатляет то, что они разрываются при удлинении в шесть раз!
  7. Относительно небольшая стоимость.
  8. Небольшой вес и удобная и дешевая транспортировка, которая обойдется в 2 или 3 раза дешевле, чем перевозка тяжелых труб из металла.
  9. Простота в работе, сборке и монтаже труб самостоятельно, все это можно выполнить без помощи экспертов.
  10. Эксплуатационный срок труб ПНД – больше 50 лет.
  11. Полиэтилен – диэлектрический материал, т.е. не проводящий электрический ток, а значит, трубы, выполненные из него, тоже ток не проводят.
  12. В отличие от металлических труб, в ходе эксплуатации трубы не накапливают на стенках ил и накипь, а также на их поверхности редко образовывается конденсат.

Единственный момент, который следует отметить: материал начинает размягчаться, когда температура достигает 80˚C. Поэтому использовать трубы для горячего водоснабжения не рекомендуется. Но свое применение они нашли в таких сферах:

  • устройство канализации;
  • проводка водопровода холодной воды;
  • защита электрических высоковольтных проводов от воды и других внешних факторов.

Существует два вида полиэтиленовых труб низкого давления:

  1. Напорные трубы – для водяных систем и газопроводов.
  2. Безнапорные трубы – для ливневых стоков и устройства канализации.

Если говорить о толщине стенок ПНД труб, то она может варьироваться от 2 мм до 72 мм. Диаметр у них тоже бывает разный – от 20 мм до 1200 мм. Размер изделия подбирается в зависимости от того, где будут использоваться трубы и каково их назначение. Если вам нужно обеспечить подачу воды в доме или на даче, то идеальным вариантом будут трубы, сечение которых варьируется от 20 мм до 30 мм, а соединять их можно посредством пластмассовых или компрессионных латунных фитингов. Когда же вам нужно проложить канализацию, то подходящими трубами для вас будут изделия, диаметр которых от 90 мм до 160 мм. Скреплять их желательно муфтами, дополняя уплотнительные кольца.

Чтобы правильно выполнить монтаж труб ПНД, важно знать, каким образом их нужно соединять между собой. В зависимости от диаметра и размера, определяют три различных метода, как соединить трубы:

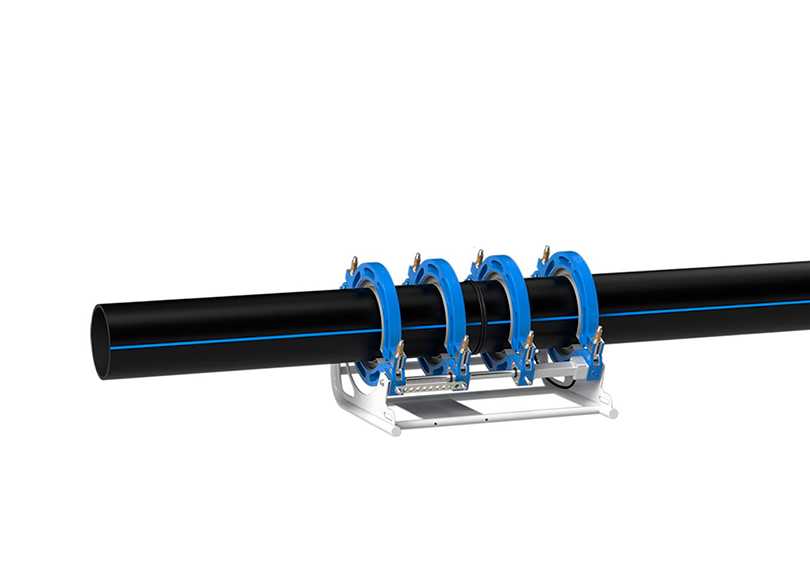

  1. Стыковая сварка – неразъемный вид монтажа, осуществляемый при помощи специального аппарата.
  2. Соединение при помощи электромуфтовой сварки.
  3. Соединение через фитинги и фланцы – разборный метод монтажа труб.

Давайте рассмотрим, в чем заключается каждый из методов соединения, как он делается, и для чего используют тот или иной способ.

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:

  • корпус фитинга;
  • гайка зажимная;
  • цанга;
  • кольцо стопорное;
  • прокладка из резины.

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

  • Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
  • Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
  • Не проводят электрический ток.
  • Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
  • Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
  • Устойчивы к гидроударам.
  • Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
  • Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Производители предлагают два вида труб из ПНД:

  • для эксплуатации под давлением – водопровод, газопровод;
  • для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.

Отличие заключается в толщине стенок и способе стыковки труб.

Процесс обустройства системы поэтапно

Прежде всего, чтобы подвести воду, необходимо измерить длину будущего водопровода от источника (от скважины на даче) до точки ее ввода в постройку или другой объект. Это позволит понять, какой будет протяженность всей магистрали. Еще потребуются коллекторы для основной линии (⌀40 мм) и разветвлений, отводных коммуникаций (⌀ 20 или 25 мм), а также крепежные детали (фитинги, муфты, хомуты).

После произведения расчетов нужно будет определиться с вариантом обустройства системы и подготовить нужные инструменты.

Обычно, чтобы произвести соединение труб ПНД фитингами своими руками на даче, потребуются:

  • труборез или ножовка по металлу;
  • конусовидный нож (для зачистки срезов);
  • разводной ключ.

Подготовив все необходимые материалы, сразу нарежьте трубы на нужной длинны отрезки и обязательно зачистите их торцы. Затем отключите воду. После — начинайте сборку водопровода. Процесс начинается с соединения фитинга с частью системы основной подачи (соединение труб ПНД с металлическими трубами может быть проведено с помощью спайки фитинга ПНД и металлической детали).

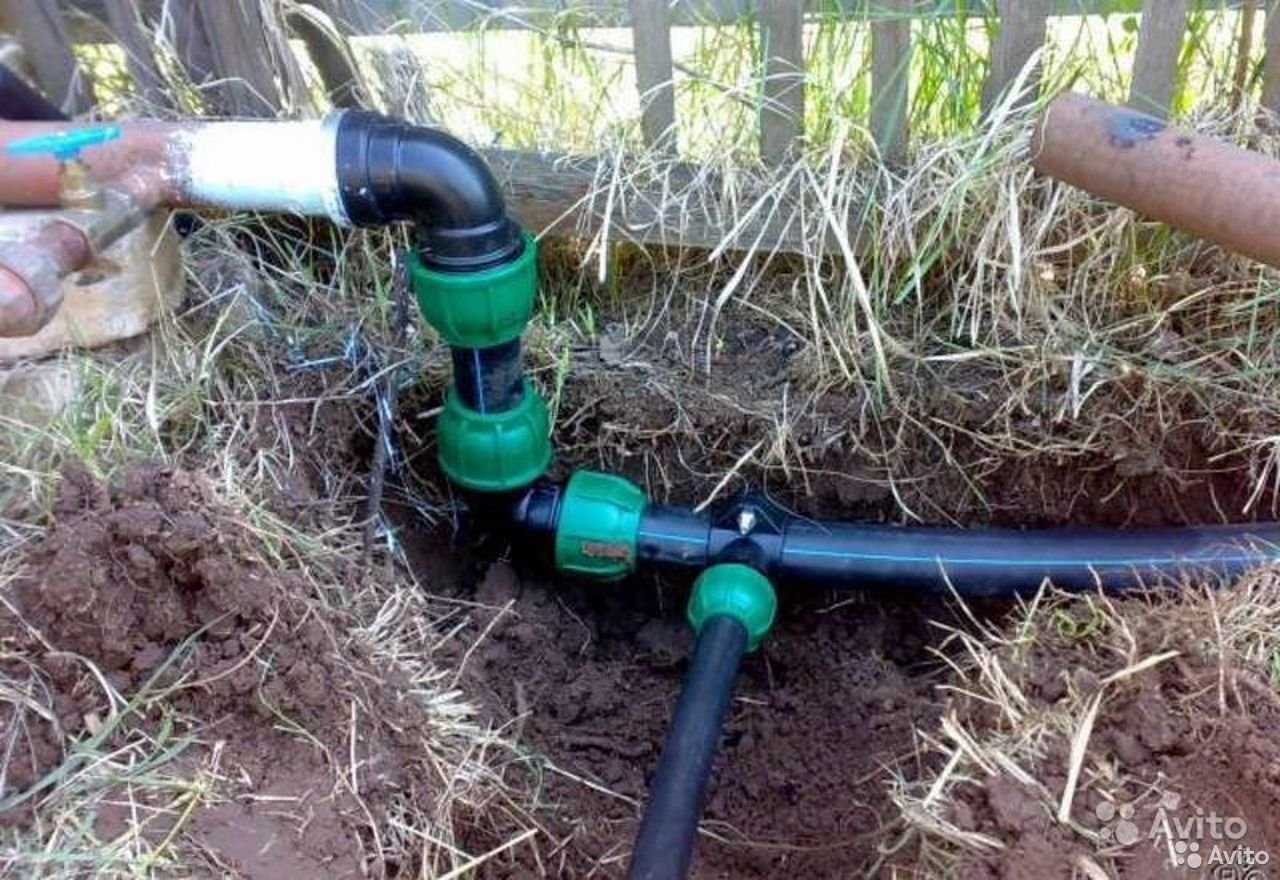

Компрессионные фитинги из пластика.

На линии узлы и разветвления монтируются с помощью разборных крепежных элементов. Сначала концы отрезков труб вставляются в фитинг. Вслед за этим надеваются накидные гайки, цанги, уплотнительные кольца. Сборка узла завершается затягиванием гайки вручную или с помощью разводного ключа до упора.

Своими руками такой проект можно реализовать при помощи стыковой или электрофузионной сварки. Таким образом монтируется стационарный водопровод с монолитными и герметичными узлами.

Коллекторы с внутренним ⌀ 50 мм и более, предпочтительнее соединять встык при помощи специального аппарата для ПНД материалов (он расплавляет концы труб, которые сращиваются и образуют цельную конструкцию). Второй вариант соединения практикуется для коллекторов с меньшим внутренним диаметром или в тех случаях, когда планируется выполнение нескольких узлов на линии водоснабжения.

В любом из случаев, какой бы способ сборки Вы не выбрали, обеспечит надежность и долговечность эксплуатируемых коммуникаций только соблюдение всех правил установки.

Ниже представлено познавательное видео о том, как правильно подобрать полиэтиленовую трубу:

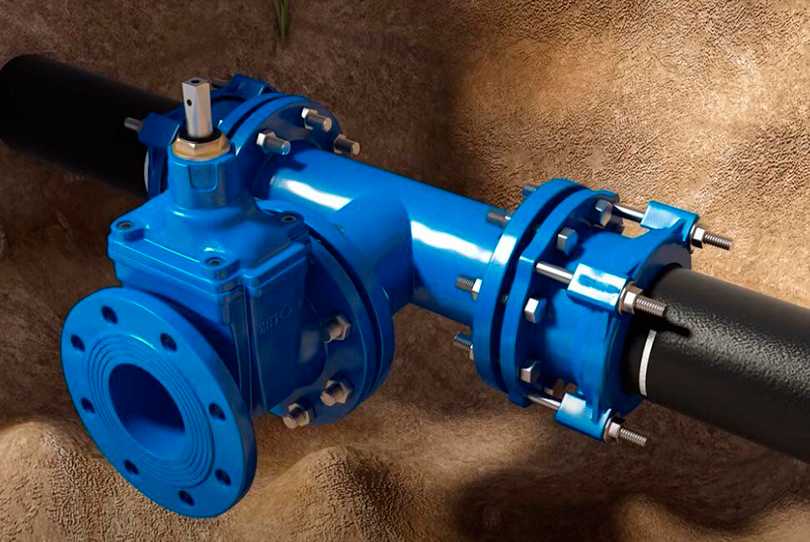

Виды кранов для промышленных систем

В промышленных масштабах используются краны с редукторным механизмом открытия. Несмотря на внушительный вид, кран прост в обращении, инерционный механизм позволяет увеличить первоначально приложенное к вентилю усилие.

Система довольно компактная, может быть защищена ограждением или запорным коробом.

При монтаже магистралей или системы большой продолжительности используют краны с автоматическими приводами.

Различают виды дистанционного управления механизмом:

  • Гидравлический.
  • Электрический.
  • Пневматический.

Независимо от цели и срока использования, запорная арматура должна периодически осматриваться на предмет изменения формы запорных механизмов. Такие процессы происходят, если кран используется не только для открытия/закрытия, но и для регулирования потока.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Каждое изделие обладает своими особенностями и имеет свой диаметр.

К примеру, труба ПНД 63 имеет большую стойкость  к воздействию бактерий, чем остальные.

Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160  монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что  труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

  • разъемный;
  • неразъемный.

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.

При монтаже самотечной системы создаются разъемные трубопроводы. Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

 Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

  • Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
  • Собирание трубопровода из труб с различным сечением;
  • При создании разветвления, соответствующего общей схеме водопровода;
  • При стыковке труб ПНД с различной арматурой;
  • При выполнении магистральных поворотов;
  • При установке заглушки.

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

Виды  фитингов

По особенности конструкции фитинги бывают нескольких видов:

  • Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
  • Отводы. Применяются при формировании поворотов.
  • Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
  • Тройник и крестовина. Применяют при создании разветвлений.
  • Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.

Способы соединений ПНД труб при монтаже

Соединение ПНД труб бывает разъемным и неразъемным. Каждый тип позволяет создать прочную и надежную конструкцию, однако в то же время у каждого из них есть свои преимущества, которые стоит учитывать при монтаже ПНД своими руками.

Разъемный тип соединения

При использовании разъемного типа соединения создается конструкция, которая впоследствии может демонтироваться. Этот способ считается наиболее популярным, поскольку трубопровод легко установить без специального оборудования, а впоследствии разобрать. Соединения труб выполняются быстро, что не влияет на их качество.

Использование фитингов

Фитинг — соединительный элемент водопровода, который применяют для монтажа ПНД в областях стыков, поворотов, а также увеличения и уменьшения диаметра. Конструктивные особенности фитингов — в простоте каждой детали. Все изделия имеют корпус разного типа с необходимым диаметром отверстий.

  1. Установка трубопровода с помощью фитингов осуществляется в 4 этапа:
  2. Примерка. Подбирается фитинг нужного типа и размера, определяется, на какую глубину будут вставляться части трубы. Делаются соответствующие отметки. На трубе подрезается фаска — ножом или фаскоснимателем.
  3. Подготовка. Края смачиваются мыльным раствором или жидким мылом для последующей проверки герметичности.
  4. Установка. Накидная гайка отвинчивается, в него устанавливается труба до сделанной заранее отметки.
  5. Фиксация. Гайка фитинга затягивается до упора, при этом необходимо следить, чтобы не возникло пережима.
Виды разъемных фитингов для ПНД-трубопроводов

Фитинги могут быть различными по своему предназначению, а также месту крепления. Наиболее востребованы:

  1. Прямой. Требуется для соединения отрезков труб с равным диаметром.
  2. Компенсационной. Необходим в ситуациях, когда требуется соединить трубы разного диаметра.
  3. Переходник. Требуется для соединения ПНД с изделиями из других материалов.
  4. Тройник. Применяется в местах, где из одной трубы должно выходить две и более.
  5. Уголок. Необходим для участков, где требуется поворот трубы.
  6. Заглушка. Монтируется в месте прерывания трубы.

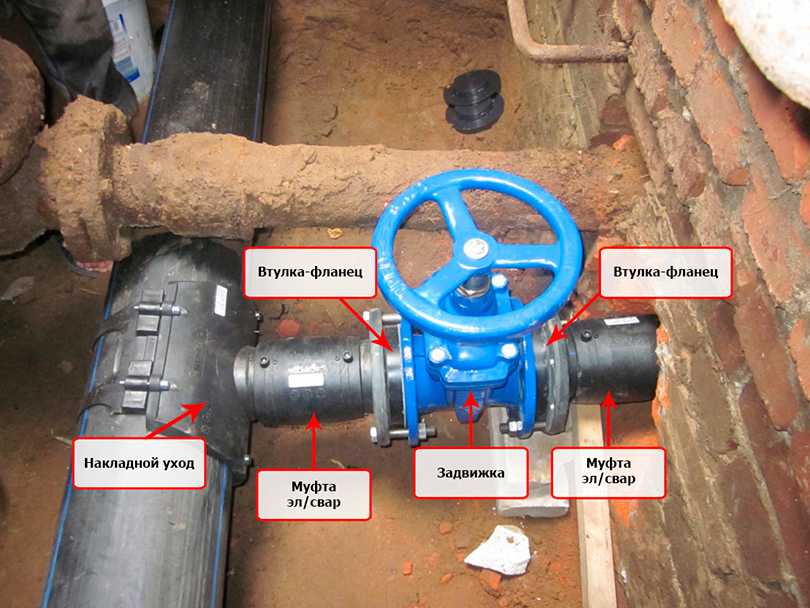

Посредством установки фланца

Чаще всего такие соединения применяют для труб с диаметром от 100 мм. Такая технология предполагает использование накидных фланцев, которые размещаются на торцах труб. Также они могут привариваться к трубе и соединяться с втулками. Для предупреждения протекания между фланцами вместе стыка используются соответствующие уплотнение.

Первый из фланцев монтируется на металлический торцевой конец трубы, а второй фланец, соответственно, фиксируется с пластиковым буртом к пластиковому торцу

Для получения герметичных соединений важно правильно устанавливать уплотнитель. Болты при этом должны быть качественно затянуты так, чтобы напряжение распределялось равномерно по всей детали

Неразъемные соединения

Выполняются методом сварки. Такой метод обеспечивает полностью герметичные стыки и при этом высокую надежность, однако его реализация невозможна без специального оборудования — сварочного аппарата. Также в некоторых случаях он не используется из-за внешних условий: например, воды в трубе.

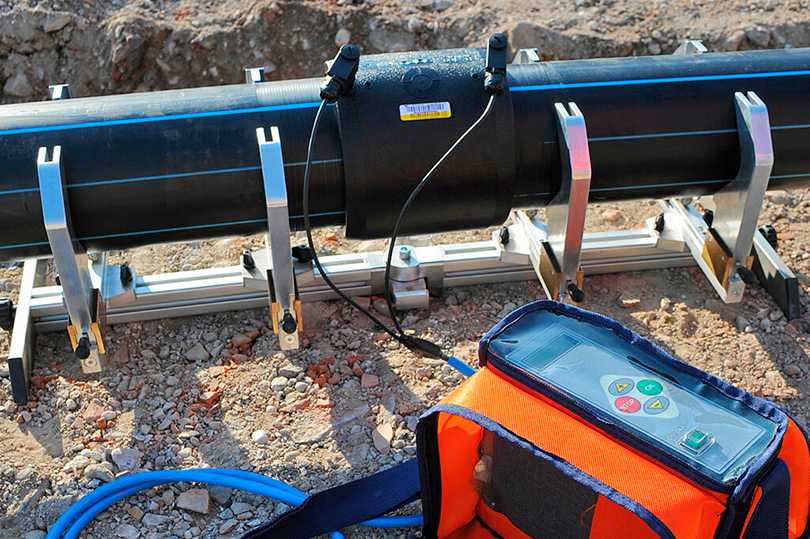

Электромуфтовые соединения

Электромуфты изготовлены из ПНД и имеют внутри металлическую нагревательную спираль. Соединяемые трубы устанавливаются в муфту, а затем подается напряжение, вследствие чего муфта и заготовки разогреваются и свариваются. Это достаточно простой и удобный способ сварки, но при этом и дорогой. На больших диаметрах стоимость муфты может обойтись дороже самих труб.

Перед проведением работ требуются тщательная зачистка труб, а также обеспечение неподвижности в моменты разогревания и остывания.

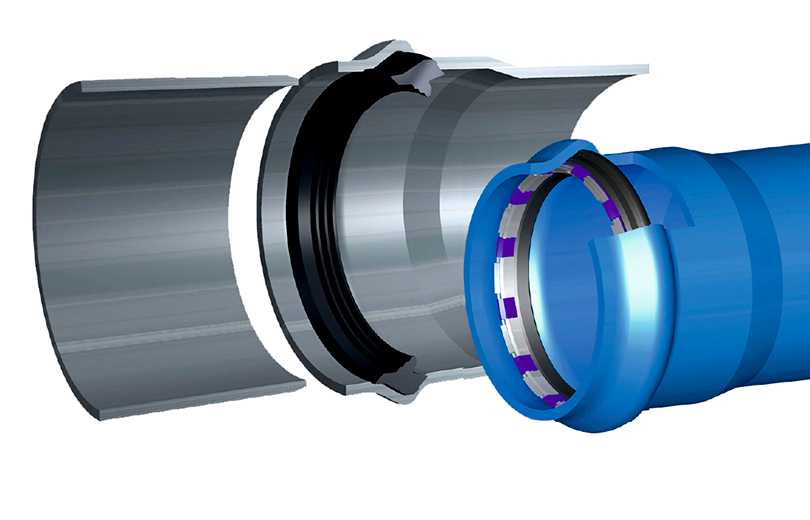

Раструбный метод соединения

Наиболее экономичный метод, поскольку не требует затрат на сварку или покупку фитингов. Этот способ подойдет только для безнапорных трубопроводов, поскольку достаточная герметичность соединения обеспечена быть не может. Для ее повышения используются силиконовые или резиновые эластичные манжеты.

Раструбный метод предполагает установку более узкого конца одной трубы в другую, т.е. разогретое плечо (гладкий торец) вставляется в прогретое монтажное утолщение.

Какие виды труб для водоснабжения часто используются

Поливинилхлоридные трубы для водопровода (ПВХ)

Изделия из ПВХ

Считается, что именно ПВХ трубы для водопровода стали первыми использоваться для замены старых систем. С их помощью монтируется водоснабжение и отопление, причём прокладка контуров возможна, как внутри зданий, так и с внешней стороны. Особенностью этого вида изделий являются способы соединения.

Элементы сборки трубопровода

Их можно состыковывать друг с другом при помощи холодной сварки, а также используя метод «в раструб». Монтаж ПВХ труб осуществляется с минимальным количеством слесарного инструмента и не требует от мастера специальной подготовки.

Сборка труб ПВХ

Обратите внимание, что для создания водопроводного (отопительного) контура потребуются соответствующие фитинги. По стоимости ПВХ трубопровод является самым дешёвым, если сравнивать с другими видами полимерных изделий

По этой причине такие трубы пользуются большим потребительским спросом.

пвх трубы для водопровода

Полипропиленовые трубы для водопровода

В отличие от поливинилхлоридных изделий,полипропилен бывает однослойной конструкции, а также состоит из нескольких видов материалов. В продаже этот вид трубопровода бывает стандартной длины – 4 м. Наружные габариты изделий составляют 16−125 мм.

Чтобы осуществить соединение различных участков системы используется специальное оборудование, позволяющее выполнять сварку термопластическим способом. Полипропилен легко соединяется со стальными трубами различных диаметров, для чего применяются фитинги с соответствующей резьбой. В большинстве случаев этот тип трубопровода применяется при монтаже контура подачи холодной воды, однако он применим и для отопительных систем.

Стыковка полипропилена при помощи клеяПолипропиленовые трубы для водопровода

Металлполимеры

Не так давно на отечественном рынке появились металлполимерные трубы. По сути, они являются металлопластиковыми изделиями, в конструкции которых есть фольга из алюминия, что значительно снижает расширение материала при нагревании. Полимеры выдерживают температуру до 95°C, устойчивы к деформациям изгиба. Монтаж осуществляется при помощи прессования составных частей либо методом навинчивания.

Применение металлполимерных трубметаллопластиковые трубы для водопровода

Полиэтиленовые низкого давления (ПНД)

Полиэтиленовый трубопровод применяется для обустройства водосточных и канализационных систем. От других видов пластиковых изделий их отличает возможность использования в условиях низких температур до –20°С. Максимальный диаметр изделий достигает 160 мм. Стыкуются трубы посредством:

  • применения электросварных муфт;
  • стыковой сварки;
  • фитингов (латунь, полипропилен).

На готовых изделиях имеется маркировка, которая обозначает, какое давление пластик может выдержать. Так, при наличии литеры «С» её прочность не превышает 0,6МПа, «Т» – 1 МПа.

Сварка ПНД трубПНД трубы для водопровода

Сшитый полиэтилен (РЕХ)

Трубы изготавливаются посредством специальной обработки исходного материала под большим давлением, в результате чего образуется повышенная устойчивость к перепадам температур. При «сшивке» чаще всего используется пероксидный способ и метод электронного облучения. Сшитый полимер обычно используется для оборудования систем отопления и прокладки водонапорных магистралей. На сегодняшний день эти изделия считаются самыми прочными и долговечными.

Сшитый полиэтилен (РЕХ)

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

  • стыковая сварка;
  • электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

  • раструбное соединение;
  • фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

  • устойчив к механическому воздействию и к перепадам температур;
  • крепления являются надежными и долговечными;
  • широкое применение;
  • низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

  • Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
  • Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
  • Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

  • Выворачивают накидную гайку и разбирают фитинг;
  • Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
  • На трубе делается отметка на какую глубину должна войти труба в фитинг;
  • Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
  • После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

  • Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
  • Поверхность разогревается до начала плавления;
  • Сжимают между собой расплавленные концы труб;
  • Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

  • Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
  • Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Покупка 32 мм ПНД труб и их монтаж

Первое, что необходимо сделать, это купить 32 мм ПНД трубу, на http://sdo-stroy.ru/catalog/truby/pnd-tr/t32/ указаны цены, которые помогут Вам сориентироваться по стоимости продукции. Главное приобрести качественное изделие, устойчивое к гидроударам. Для этого отлично подойдут итальянские и польские полиэтиленовые трубы и фитинги, их цена всего на 10-15% выше, чем на китайские аналоги.

Что касается монтажа, то для долгой и беспроблемной эксплуатации водопроводной системы из полиэтиленовых труб собранной собственноручно, необходимо придерживаться следующих рекомендаций:

  1. Как и любое другое строительное мероприятие, этот процесс нужно начинать с составления ориентировочного плана – схемы. Это поможет заранее подготовить необходимый метраж водопровода, а так же количество соединительной фасонной арматуры для них;
  2. Если планируется подземная прокладка сети, то для этого необходимо заранее приготовить траншею для мелкого или глубокого залегания.

В первом варианте особых требований к производству земляных работ нет. Главное, чтобы траншея была выкопана таким образом, чтобы впоследствии можно было сориентироваться и определить ее нахождение. Это нужно делать для того, чтобы не нанести урон полиэтиленовому изделию в случае выполнения каких-либо работ на месте ее прокладки или водрузить постройку.

Глубокое залегание осуществляют в том случае, когда планируется многолетнее и капитальное использование трубопровода. Например, когда водопровод собираются эксплуатировать круглогодично. В этом случае необходимо выполнять следующие правила:

  • глубину траншеи закладывают ниже глубины замерзания грунта;
  • траншея чистится от мусора, и дно застилается мягкой песчаной или мелкогравийной подушкой, которая защищает полиэтилен от острых камней или предметов:
  • соединением 32 труб занимаются на земле, а затем плеть укладывают в траншею таким образом, чтобы места крепления были немного утоплены в песок;
  • полиэтиленовый трубопровод укладывается свободной «змейкой» без натягивания.

И для глубокого залегания необходимо обязательно выполнять привязку сети к капитальным строениям.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
