Все о креплениях типа «краб» для профильной трубы: насколько надежны и заменяют ли сварку?

Виды крепежей для ГКЛ

Производителем выпускается два вида крепежей металлических деталей:

• одноуровневые;
• двухуровневые.

Одноуровневые

Одноуровневые крабы — обеспечивают прочное соединение профилей каркаса, фиксируя их строго перпендикулярно друг другу. Позволяют упростить сборку металлической конструкции, особенно на обширных площадях, когда необходима установка большого числа перемычек для придания жесткости всей обрешетки. Крепежный элемент имеет крестообразную форму и оснащен специальными «усиками», обеспечивающими дополнительную жесткость соединения.

Двухуровневые

Краб «Бабочка» для гипсокартона представляет собой металлическую скобу П-образной формы из оцинкованной листовой стали, боковые части которой оснащены специальными крючками. С помощью них выполняют монтаж каркаса многоуровневых конструкций подвесных потолков. «Бабочку» сначала фиксируют саморезами к металлическим профилям на верхнем уровне. Затем соединяют и защелкивают нижние профили.

Одноуровневый

Двухуровневый

Методы соединения профильных труб

Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. Ее тип выбирается, в зависимости от материала, из которого изготовлена трубная продукция, наличия оборудования, условий проведения работ. Сварные швы отличаются прочностью, надежностью, долговечностью. Однако в некоторых случаях требуется создание разъемного соединения профильных труб без сварки с возможностью его демонтажа с сохранением целостности элементов. С этой целью используются болты, соединительные элементы, «краб-системы».

Соединение профильной трубы с помощью «краб-систем»

Эта система применяется для создания небольших малонагруженных конструкций. В ее состав входят хомуты, болты и гайки. Требуемый инструмент – гаечный ключ.

Для изготовления хомутов и крепежных элементов для соединения профильных труб применяется покрытый защитным цинковым слоем или порошковой краской холоднокатаный лист толщиной 1,5 мм. Хомуты состоят из двух половинок, плотно охватывающих вставляемые в них профильные трубы. Между собой эти половинки стягиваются болтами и гайками. Популярные размеры систем: 95х65 и 95х95 мм.

Этот способ соединения профильных труб позволяет быстро собирать и демонтировать теплицу, беседку, уличный санузел или душевую кабину. Ограничение – возможность применения только для изделий небольшого диаметра и только под углом 90°.

Характеристики этого вида стыкования:

• прочность, немного уступающая аналогичному показателю сварных соединений;
• оперативность сборки, невысокая стоимость монтажных работ;
• отсутствие необходимости в использовании дорогостоящего инструмента;
• отсутствие особых требований к квалификации рабочих.

Хомуты для крепления профильной трубы к ограждающим конструкциям

Это приспособление для трубных изделий квадратного или прямоугольного профиля состоит из двух компонентов. Один элемент вкручивается в потолок или стену, в него вставляется труба, закрепляемая вторым элементом и болтами.

Этот вид крепежа называется «клипса». Существует два варианта ее конструкции: соответствующая определенному сортаменту труб или регулируемая.

Как соединить профильную трубу без сварки с помощью фитингов, болтов и других элементов?

• При монтаже трубных изделий квадратного или прямоугольного сечения производители предлагают специальный крепеж – фитинги. Они могут изготавливаться также в виде тройников и крестовин. Чаще всего фитинговые соединения усиливают сваркой.
• С помощью полоски стали, изогнутой в виде буквы «Г», можно соединить две профильные трубы под углом 90° болтами.
• Еще один способ стыкования труб одинакового сечения – изготовление соединительного элемента с помощью сварки. Понадобится отрезок трубы, сечение которой позволяет вставить внутрь нее соединяемые профильные изделия. Соединительный профиль разрезают на две части, на одном конце которых делают скос 45°. Эти элементы сваривают с образованием прямого угла. На краях образовавшегося уголка изготавливают отверстия, диметр которых не должен превышать ½ ширины стенки профиля. К отверстиям сваркой присоединяют гайки, диаметр которых точно совпадает с их диаметром. Отверстия соответствующего размера изготавливают и на концах соединяемых профильных труб. Такие соединения можно сделать регулируемыми.

Рекомендации по выполнению сварки профильных труб

Специалисты рекомендуют соблюдать правила при выполнении сварочных работ при монтаже конструкций из профильных труб для создания более качественных соединений:

• Резку металла лучше производить пилой, предназначенной именно для этих целей, чтобы срез был ровным без выемок и выступов. Все искривления до начала сварки необходимо выровнять.
• Металл не должен быть покрыт окалиной или ржавчиной. Поверхность должна быть чистой и гладкой. Работы выполняются машиной для шлифовки или щетками по металлу.
• До сборки отдельных элементов рекомендуется выложить всю конструкцию и проверить на совместимость и размеры все основные и вспомогательные детали.
• После окончания сварочных работ с использованием крепежей, швам дают остыть и только после этого снимают с фиксации.

Рекомендуем ознакомиться: Полипропиленовые муфты для создания различных типов соединений в трубопроводах

Как варить тонкие трубы?

Тонкие трубы лучше варить сразу одним швом, но большинству любителей это не по силу. Новички предпочитают сначала произвести точечную сварку и уже потом переходить к формированию шва.

Обеспечить комфортную и качественную работу таким образом может только инвертор, с установленной силой тока не выше 60 А.

Как соединить профильную трубу под прямым углом

Прежде всего, трубы должны быть правильно обрезаны, а срезы подготовлены к работе. Для надежности все элементы конструкции фиксируются, чтобы под собственной тяжестью труб не произошло смещение. В качестве подсобных приспособлений для установления точности применяются уголки, косынки или магнитные угольники.

Сама сварка проводится в два этапа. Сначала осуществляется черновое соединение, проверяются необходимые линейные значения, положение вертикального элемента. После остывания осуществляют оформление чистового шва.

Область применения краб-систем

Крабовые соединения применяются для монтажа легких и небольших металлических конструкций. При помощи хомутов-крабов можно смонтировать:

• Парники, теплицы, зимние сады.
• Летние душевые, пляжные раздевалки.
• Навесы для машин и людей, козырьки, беседки.
• Легкие ограждения, опоры для вьющихся растений и винограда, кронштейны.
• Вольеры для животных, стеллажи для клеток, животных, хранения и сушки легких кормов (сена-соломы).
• Лавочки и скамьи, стеллажи, рекламные конструкции.

• Сезонные тенты, тенты для проведения торжеств на открытом воздухе.
• Возможно применение крабов при небольшом ремонте сварных конструкций (как временная мера).

Применение краб систем

Крепления типа краб лучше всего подходят для обустройства компактных каркасных конструкций из металла. Краб система в равной степени подходит как для квадратных, так и для прямоугольных труб, а при большой необходимости с ее помощью можно создать практически любую конструкцию из металлических труб. Помимо обширных возможностей применения, такое крепление является достаточно прочным при небольшом весе, и обходится относительно недорого.

Крепеж краб для профильной трубы не требует проведения сварочных работ, что основательно упрощает процесс обустройства конструкции, для которого не потребуется специальное оснащение и опыт работы с ним. Качество крепления при этом ни в чем не уступает сварному шву.

Соединители для профильных труб типа краб применяются для создания следующих видов конструкций:

• Разнообразные тентовые конструкции, козырьки и навесы, беседки и крыши для открытых автомобильных площадок;
• Пляжные душевые кабины и раздевалки, многочисленные ограды, террасы, стеллажи и вольеры для содержания животных;
• Зимние сады, теплицы, легкие заборы, опоры для виноградников и модульные конструкции.

Описание каждого из вариантов

Разберемся с основными типами изделий и рассмотрим преимущества и недостатки каждого из них. Я расскажу вам о собственном опыте применения, тем более, что я очень часто в своей практике имел дело с крепежом для трубопровода и могу рассказать о каждом варианте много практической, а не теоретической информации.

Вариант 1: металлические хомуты

Этот вариант используется в самых разных сферах

Этот вариант самый универсальный из всех и может использоваться как для самых тонких труб, так и для изделий большого диаметра. Разберемся с конструкцией изделий, тем более, что она одинакова и у самых маленьких и у самых крупных вариантов:

Полукольца разного диаметра
С их помощью зажимается труба, поэтому важно выбрать вариант определенного диаметра
Элементы скрепляются между собой посредством винтов, с помощью которых можно регулировать силу зажатия, а также варьировать размер в небольшом диапазоне
Резиновые прокладки
Они надеваются на полукольца и необходимы для того, чтобы плотнее прилегать к трубе, обеспечивать более надежную фиксацию на поверхности, а также гасить вибрацию, которая неизбежно образуется при прохождении через трубу жидкости
Крепление шпильки
Оно приварено к одному из полуколец и не является отдельным узлом, но я хочу обратить особое внимание на этот элемент, так как часто возникают проблемы именно с ним. Дело в том, что резьба может быть двух видов – М8 и М10, поэтому нужно не ошибиться при выборе шпилек
Лучшее решение – универсальный вариант со ступенчатой гайкой М8/М10
Шуруп-шпилька
Этот элемент может иметь разлиную длину – от 80 до 180 мм и даже больше

При покупке подбирается оптимальная длина в зависимости от конструкции вашего трубопровода

Ступенчатую гайку с двумя типами резьбы легко отличить по большой длине

Плюсом этого варианта можно считать надежность и долговечность, минусом – не очень привлекательный внешний вид, внутри помещений такие элементы смотрятся не очень хорошо.

Цена изделий достаточно демократична, так вариант размером 32-35 мм будет стоить порядка 15 рублей за комплект, а изделие покрупнее, например, хомут 210-219 мм обойдется примерно в 90 рублей.

Разберемся, как крепить с трубы с помощью подобных узлов, ниже показана схема процесса, по которой разобраться в работах не составит труда:

Так выглядит последовательность работ

• Для начала нужно провести на стене линию, вдоль которой будет крепиться труба. После этого нужно сделать отметки мест расположения хомутов, обычно они ставятся через каждые 50 см, если в конструкции есть повороты, то эти участки дополнительно усиливаются. Хомуты нужно располагать не ближе 150 мм до углов;
• С помощью перфоратора сверлятся отверстия под дюбеля, если шпилька имеет диаметр 8 мм, то используется дюбель на 12 мм, а если у вас вариант диаметром 10 мм, то лучше использовать дюбель 14 мм;

С помощью упора можно выставить степень углубления в стену, что очень удобно

• Далее в отверстия забиваются дюбеля и вкручиваются шурупы-шпильки, после чего на них накручиваются хомуты (можно вкручивать шпильки с уже закрепленными хомутами, большой разницы нет), конструкция должна располагаться перпендикулярно будущей трубе;
• Откручивается один винт, верхнее полукольцо отводится (не потеряйте прокладку, которая стоит между половинками), после чего в конструкцию ставится труба. Полукольцо заводится на свое место и закручивается винтом, на этом работу можно считать успешно завершенной.

В особенно ответственных конструкциях используются сдвоенные хомуты

Вариант 2: пластиковые клипсы

Этот элемент также хорошо знаком почти всем людям, ведь с помощью подобных узлов закрепляется подавляющее большинство полипропиленовых труб, которые широко используются в отоплении и водоснабжении. Что касается основных особенностей продукции этого вида, то они таковы:

• В качестве материала изготовления выступает полистирол – прочный и надежный материал, который обеспечивает долговечность крепежа и его стойкость к неблагоприятным воздействиям;
• Конструкции бывают одинарными и двойными, второй тип идеально подходит для водопровода, где параллельно идут линии горячего и холодного водоснабжения. Такая конструкция позволяет ускорить рабочий процесс и проложить трубы идеально ровно, ведь расстояние между ними всегда будет одинаковым;

Двойной вариант используется очень часто

Даже если у вас одинарные элементы, вы можете сложить их в конструкцию благодаря специальным пазам, которые есть на изделиях. С помощью соединительных узлов вы можете совмещать элементы разных диаметров, что очень и очень удобно при прокладке коммуникаций;

Краб-система для профильных труб

Х-образный краб-кронштейн от 28 р./пара

Этот крепеж сейчас становится очень популярным и востребованным среди дачников и владельцев частных домостроений. А что это такое спросите Вы. Не будем далеко ходить за примером

Многие из Вас, особенно те кто уже приобрел теплицу или только присматривается и думает какую взять, наверное обратили внимание на то, что все чаще производители стали предлагать потребителю свою продукцию с применением краб систем при ее сборке, тем самым идя на встречу покупателю – это конечно радует

Краб система используется как крепежное соединение профильных труб, позволяя при этом исключить сварочные работы, а значит выиграть и по времени и миновать лишние траты связанные со сварочными работами (электричество, сварочный аппарат, провода, сам сварщик и его вознаграждение и т.д.), вам понадобится только гаечный ключ и все!

Краб системы выпускаются в различных комбинациях, все зависит от типа узлового соединения, формы и размера труб, вот самые основные типы:

Фото 1. Х-образный краб-кронштейн для профильной трубы 20мм.

Фото 2. Т-образный краб-кронштейн для профильной трубы 20мм.

Фото 3. Г-образный краб-кронштейн для профильной трубы 20мм.

По самим буквам уже становится понятен тип крабового сочленения, давайте разберемся с формой. По форме трубы бывают круглые и квадратные или профильные, размер этих труб тоже бывает разный – это значит, что комбинации также могут быть различны. При покупке всегда называйте наружний размер труб вашего сочленения.

Видите все просто и Вы стали разбираться во всем этом, а значит сможете все сделать своими руками!

Где можно применить краб систему:

• при сборке теплицы и парника
• при сборке летней душевой кабины
• при сборке стеллажа
• при сборке беседки или навеса
• при сборке навеса для машины
• при сборке тентовой конструкции для любого праздника
• при мелком ремонте, если подкачала сварка и так далее.

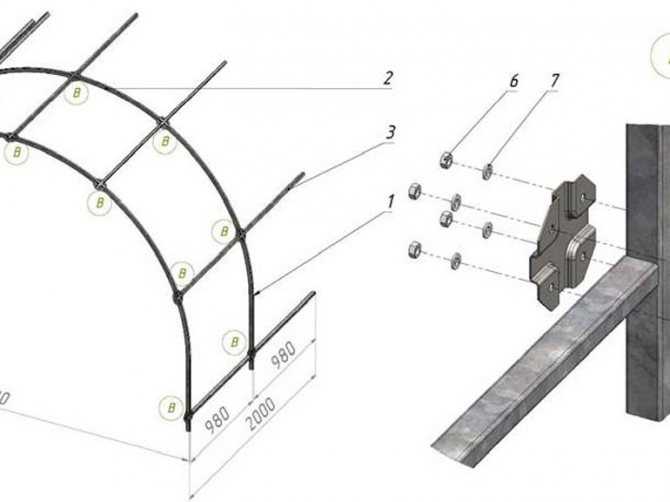

Фото 4,5,6. Крепление краб-системой направляющих к дугам теплицы из поликарбоната

Фото 7,8,9. Фрагменты сооружения МАФ с применением краб-системы. Детская игровая площадка.

Заметьте в случае необходимости все ваши конструкции можно с той же легкостью разобрать и перенести или складировать. А это согласитесь огромный и немаловажный плюс.

Мы постарались показать Вам, что краб системы являются не только надежными, но и универсальными.

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

• если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
• краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
• фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Правила выбора подходящего соединения Покупая крепежные элементы, обращайте внимание не следующие моменты:

• первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
• не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
• крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
• детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
• очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Иногда сварка все же более предпочтительна

Производители и стоимость

Комплектующие для монтажа каркасных систем представлены на рынке строительных материалов различными производителями в немалом ассортименте. При выборе соединителей надо ориентироваться на тип гипсокартона и условия помещения, в котором он будет использован для выравнивания стен или потолка. В местах с повышенной влажностью или частыми перепадами температур материалы будут подвержены значительному воздействию негативных факторов, что может повлечь деформацию и порчу всей поверхности покрытия.

Наилучшее соотношение цены и качества креплений характерно для немецкой торговой марки «Кнауф». Комплектующие детали этого производства разработаны с учетом их использования в неблагоприятных условиях. Средняя цена на них колеблется в пределах 13-17 рублей за единицу.

Что собой представляет краб-система

Краб-системы – универсальный крепеж для квадратных и прямоугольных труб, позволяющий быстро и достаточно надежно собрать конструкции с применением болтовых соединений и без сварки. Конструктивно представляют собой специальные хомуты, позволяющие прочно и надежно обхватить профильные трубы и зажать их при закручивании болтового соединения.

Разработано несколько разновидностей крепежей, позволяющих скреплять профтрубы в любом сочетании и в плоскости, и в объеме, но только под прямыми углами. Особых инструментов для стыковки труб не требуется, конструкцию при необходимости (например, по окончании сезона) легко разобрать и спрятать. Стоит отметить, что подобная система фитингов разработана и для круглых труб разного диаметра.

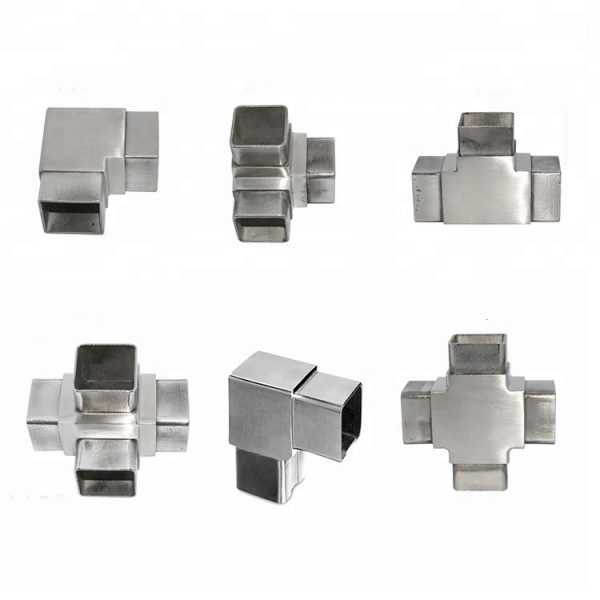

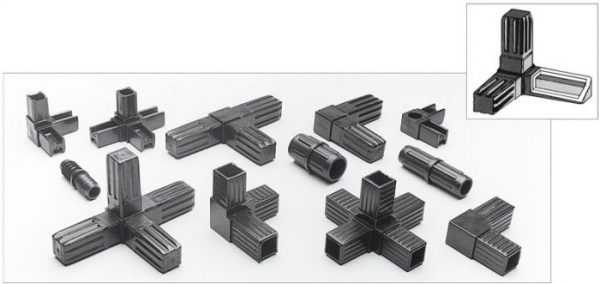

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сечения

Советы по выбору

Основных критериев выбора четыре:

• До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
• Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
• Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
• Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Виды крепежных элементов

Вопрос о том, какой кронштейн лучше, непременно встает на определенном этапе строительства или ремонта. Чтобы ответить на него, необходимо иметь четкое представление об особенностях предстоящей работы и параметрах труб.

Монтаж трубопровода производят, как правило, с применением металлических держателей, изготовленных из прочной стали. При этом возможно крепление непосредственно к поверхности. Выбор стальных держателей напрямую определяется особенностями конструкции, степенью будущей нагрузки.

Зафиксировать трубопровод можно двумя способами – жестко или свободно. Жесткое крепление осуществляется в местах повышенной нагрузки, где есть риск нарушения целостности конструкции.

Свободное крепление нужно там, где есть эффект температурного расширения материала. Кронштейны для труб отопления позволяют им свободно двигаться внутри крепежа во время расширения, но надежно фиксируют всю систему к стене.

Фурнитура для крепления

Помимо профиля, для монтажа гипсокартона еще используются такие элементы, как подвесы, соединители, дюбели и саморезы. Рассмотрим более подробно каждый из элементов.

Фурнитура для крепления ГКЛ:

• Соединители – крепежные элементы, которые служат для крепления профиля в местах соединения крест-накрест. Элементы бывают одноуровневыми или двухуровневыми, соответственно, могут осуществлять крепление гипсокартона на одном или двух уровнях. По краям элементы фиксируются саморезами. Соединители бывают двух типов – продольные и угловые. Если продольный соединитель используется в случае, если профиль требуется удлинить, то угловой крепит его в местах соприкосновения.
• Подвесы – элементы, необходимые для осуществления жесткости крепления гипсокартона на потолок. Подвесы бывают анкерные и прямые. Прямой подвес крепит профиль к потолку, а анкерный применяется в тех случаях, если прямой повес слишком короткий.

Для монтажа каркаса и самого гипсокартона используются такие элементы, как дюбели и саморезы. Ни одна конструкция не обходится без их участия.

Элементы для монтажа гипсокартона:

• Саморезы служат для крепления профиля, фурнитуры и самого гипсокартона. Саморезы бывают прокалывающими и сверлящими. Для крепления несущей конструкции к стене требуются саморезы с дюбелем.
• Дюбели применяются для крепления профиля к стене, полу или потолку. Потолочный дюбель очень надежен, не подвержен разрушительным воздействиям среды. Дюбель с ударным шурупом применяется для монтажа конструкции к бетонной стене.

Разновидности

Крепеж для профильных труб делится на виды, отличные по конфигурации соединяемого участка:

• Т-образные;
• Х-образные;
• Г-образные.

Первый из вариантов применяется на участках, где требуется соединить 3 профильные изделия. Все рассматриваемые разновидности предназначены для установки труб под прямым углом друг относительно друга. Х-образные изделия устанавливают на участках модульной конструкции, которая предполагает необходимость фиксации 4 труб. Г-образные элементы используются для установки 2 изделий под прямым углом относительно друга друга.

Краб-система для профильных труб может состоять из разных по форме сечения хомутов. Так, существуют соединительные элементы 2 видов:

• для изделий квадратного сечения;
• для прямоугольных труб.

Возможные размеры каркасных элементов, которые монтируются с использованием скоб:

• 20х20, 25х25, 40х40 мм — квадратное сечение;
• 30х20, 40х20, 50х20, 50х25 мм — прямоугольное сечение.

Габариты крабов тоже несколько отличаются, что зависит от исходных параметров соединяемых изделий. Чем крупнее труба, тем больше должна быть скоба. Это обеспечит более высокую надежность соединения. Отличаются элементы системы краб и типом защитного слоя. Они могут быть окрашены, покрыты цинковым составом. Кроме того, существуют плоские и пространственные элементы крепежной системы.

Особенности и характеристика

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

В основном эта система подходит для труб, которые имеют диаметры 20х20, 20х30, 40х40, 20х40. Элементы, которые играют роль соединения, крепятся с помощью прижимания, а болты затягиваются на самой системе, а не как положено на конструкции.

Этот метод крепления не дает высокой прочности изделию, поэтому трубу, которая была установлена, можно легко вынуть из этого крепления.

Из-за этого конструкция будет расшатываться, поэтому следует постоянно подтягивать крепеж. Если этого не делать конструкция может перекоситься и прийти в негодность.

Особенности соединения профильных труб

Профильные трубы обладают хорошей прочностью и относительно небольшим весом, поэтому они часто используются для монтажа каркасных конструкций, а также в других строительных целях.

По форме профильные трубы могут быть:

• прямоугольные (наиболее распространённая форма);
• квадратные;
• овоидные (овальные);
• другие (более сложные формы).

Наиболее надежный способ создания конструкций из профильных труб — это крепление их при помощи сварки

Для соединения квадратных труб, как правило, используют электродуговую сварку. А также существуют специальные соединения, которые реализуются с помощью болтов и заклёпок. Стыковка квадратных и прямоугольных труб производится одними и теми же способами.

Кроме этого, к таким трубам можно стыковать различные детали. Такая стыковка проводится с использованием самонарезающих шурупов. Данные элементы не требуют выполнения предварительных отверстий.

Для чего нужен крестообразный соединитель

Крабы-соединители для гипсокартона позволяют соединять поперечные планки каркаса в одной плоскости. Чаще всего изделия находят применение в том случае, когда длинные продольные несущие элементы требуют добавления поперечин. Для этого приспособление одевают на продольный элемент, защелкивают на нем, а в боковые части вставляют поперечины.

Краб-соединитель способен выдерживать нагрузку до 20 кг. При большей нагрузке выполняют дополнительную фиксацию саморезами через отверстия на дополнительных лапках.

В некоторых случаях приспособление может использоваться для продольного соединения планок профиля. Крабы имеют более низкую цену, чем специальные соединители, при этом надежность стыковки также высока.

Советы по выбору

Основных критериев выбора четыре:

• До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
• Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
• Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
• Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Способы соединения

Сваривать профильные изделия перед установкой разъемного хомута не нужно. Сначала устанавливают одну часть крепежного элемента, затем выполняется стыковка. После этого можно производить соединение квадратных труб или прямоугольных изделий. С этой целью сверху располагается вторая часть разъемного хомута.

Если решается вопрос, как соединить профильную трубу без сварки, нужно знать, что стягиваются элементы системы краб с помощью болтов М6 или М8. Более надежный крепеж не нужен. Это обусловлено тем, что основная нагрузка распределяется благодаря наличию многочисленных полочек у разъемных хомутов.

С целью повышения надежности в элементах крепления предусматриваются дополнительные отверстия. Они предназначены для установки пластин, которые способствуют увеличению надежности конструкции при монтаже трубы без сварки.

Правила выполнения соединений

Для скрепления хомутов понадобятся два гаечных ключа подходящего размера. Болты и гайки чаще всего применяются М8. До установки конструкции необходимо в соответствии с чертежом нарезать профильные трубы и зачистить с торцов заусенцы.

Трубы вставляются в хомут, несильно скручиваются болтами, проверяются углы, болты затягиваются. Нужно следить за тем, чтобы трубы вставлялись в хомут до упора. Если выполняется монтаж большой конструкции, желательно «наживить» всю конструкцию, вымерять вертикальность и прямоугольность углов и затем затянуть все болты, начиная снизу. Такую работу лучше выполнять с помощником.

Можно собрать часть конструкции на ровной горизонтальной площадке, а затем поднять и установить. Установив две стены теплицы, установить и наживить все поперечные трубы, промерить, закрутить болты окончательно.

Метод фиксации профильных труб

Одна профильная труба крепиться к другой методом прижима, и последующей фиксации болтами. Для более надежности конструкции соединительный крепеж нужно устанавливать изнутри. Так можно избежать внешнего воздействия, которое может привести к образованию ржавчины. А это в сою очередь может привести к разрушению установки.

Профильная труба может быть закреплена с помощью хомутов и фитингов, а также иных  элементов, имеющих соединительный характер. Хомуты применяются для крепления прямоугольных профилей состоящих их двух частей или элементов, один их которых крепиться в стену, затем в него вставляется профильная труба 40×40, а другой элемент фиксирует все это с помощью болтов.

Фитинг это такой крепеж, который предлагает производитель, обеспечивающий монтаж элементов с сечением прямоугольной формы.

Как приварить прожилины?

Рассмотрим варианты крепления прожилин из профильной трубы 40х20 мм к столбам из разного материала. Это сегодня самый популярный способ построить забор быстро и с наименьшими затратами. Правильно закрепите лаги для забора, заполнить пространство между столбами уже не составит труда. Для этого обычно используют профнастил разного размера и формы волны.

Профильная труба 40/20

1. Вариант, когда прожилины идут сплошной линией по всему забору. Сколько их – определяется высотой ограждения. Нижние лаги крепят в 30 см от земли, верхние в 30 см от верха листа. При высоте более 2-х метров рекомендуется дополнительная прожилина посередине. Лаги прижимают струбцинами к столбам из профильной или обычной металлической трубы, уровнем проверяют горизонтальность и приваривают. Следующий отрезок профиля соединяют встык, шов не обязательно располагать на столбе. При таком способе отходов практически нет. Если столбы сделаны из другого материала (асбестоцементная труба, бетон), то прожилины крепят к заранее закрепленным на столбах кронштейнам или полосам металла. Установка таких столбиков – дело хлопотное. Надо чтобы кронштейны находились на одном уровне. Другой способ – изготовить хомуты из полосовой стали и установить их на столбе в нужном месте.
2. Секционный забор смотрится симпатичнее. Сплошная линия профнастила делится на равные промежутки столбиками, внешний вид которых должен быть безупречен. Обычно используют трубу Ø75- 100 мм или квадрат 60х60 мм и более. Прожилины в этом случае нарезают согласно расстоянию между столбами (2,5-3 м) и приваривают к столбам таким образом, чтобы после крепления профлиста или штакетника они не «выступали». Для этого учитывайте высоту волны материала.

Недостатки крепления с помощью сварки

Во-первых, надо иметь сварочный аппарат и уметь им пользоваться. Все металлические части забора красят заранее. При сварочных работах нарушается покрытие готовых изделий. Места сварки надо тщательно зачистить, прогрунтовать и покрасить двумя слоями краски. Определенные сложности вызывает установка прожилин по уровню: без помощника — трудно и лаги для забора приварить, и профлисты закрепить.

Если у вас забор открытого типа (штакетник, плетенка), то к внешнему виду сварных швов больше требований.

Преимущества и недостатки крабов для профильной трубы

Сборка конструкций при помощи крабовых соединительных профилей имеет множество преимуществ:

• Очень легкий и простой монтаж.
• Небольшая цена хомутов.
• Универсальность соединений.
• Отсутствие необходимости в применении сложного оборудования (например, сварочного аппарата).
• Отсутствие необходимости в наличии каких-либо специальных навыков у сборщика.
• Возможность разборки и демонтажа конструкции при необходимости, в том числе и многократно.
• Легкость ремонта путем замены элементов конструкции.
• Достаточная прочность и жесткость соединения (при хорошо затянутых болтах).
• Надежность возводимых конструкций.
• Долговечность соединений и конструкций.
• Достаточная устойчивость к коррозии – не меньшая, чем у самих труб.
• Достаточная эстетичность соединителей.

Но у крабов есть и недостатки:

• Можно соединять трубы только под прямыми углами (интересно, а почему производители не выпускают соединители для соединений под углами в 135°? Очень расширилась бы возможность создавать более сложные конструкции).
• Выпускаются крепления только для профиля небольшого сечения: 20×20, 25×25, 20×30, 20×40, 40×40.
• Низкая прочность на разрыв – при применении определенного усилия трубу можно вытащить из хомута.
• Они образуют тип соединения, являющийся обслуживаемыми – периодически следует проверять и подтягивать болты.
• Разборка конструкции, простоявшей несколько лет на открытом воздухе, может быть затруднена – если болты заржавели.
• Любая сталь, даже с покрытием, рано или поздно ржавеет. Но ржавеют и сами трубы – вечного ничего нет. Конструкция, зимующая на открытом воздухе, навряд ли проживет больше 10-12-15 лет (в зависимости от размеров профтрубы и толщины стенки). Закрытые конструкции теплицы или летнего сада простоят более 20 и даже 30 лет.
