Мангал барбекю из кирпича своими руками. фото инструкция

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

плитка;
кирпич;
камень натуральный и искусственный;
штукатурка;
специальные составы.

Алгоритм укладки:

Обработка стены грунтовкой.
Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
Укладка камня или плитки, плотно прижимая ее к поверхности.
Очистка швов от клея и заполнение мастикой.
Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

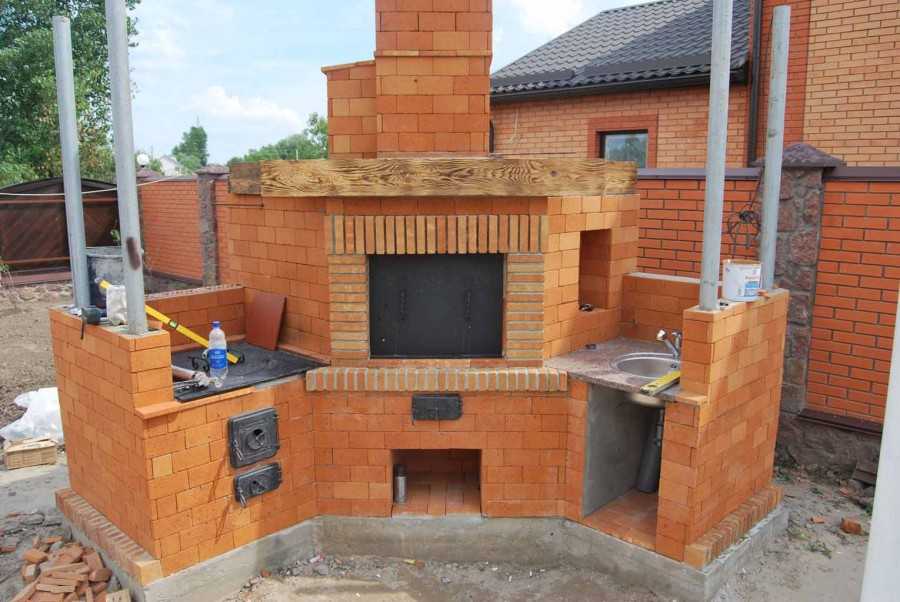

Примеры интересной отделки барбекю.

Камень натуральный для отделки

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

уровень, отвес, угольник;
шнуры;
шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
кельмы;
киянка;
кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

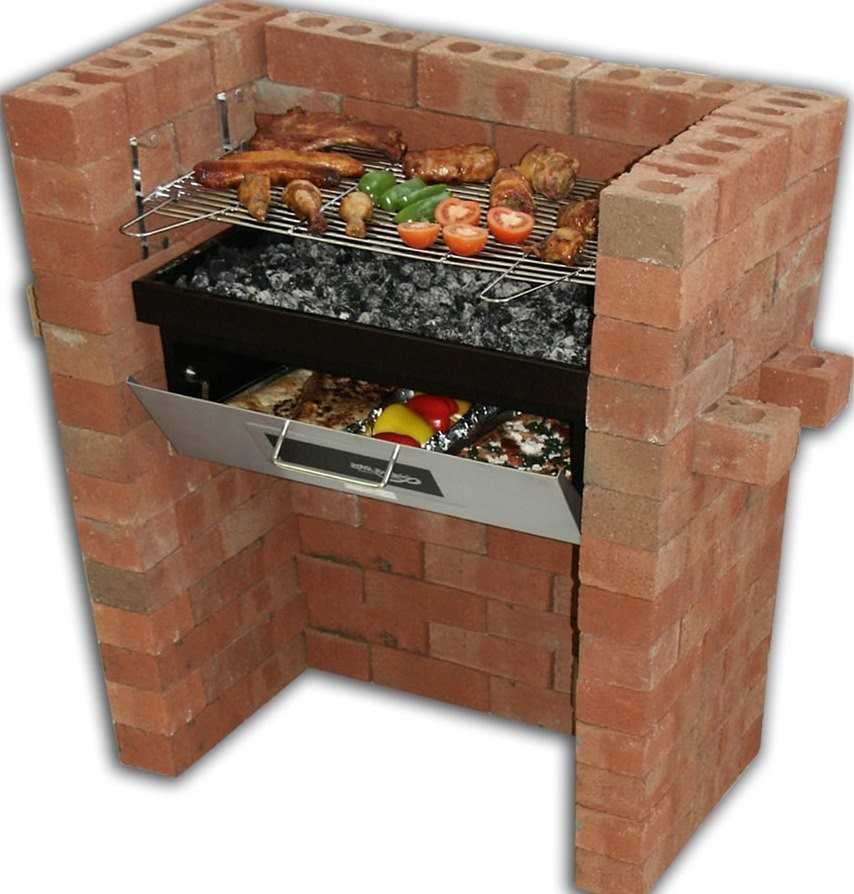

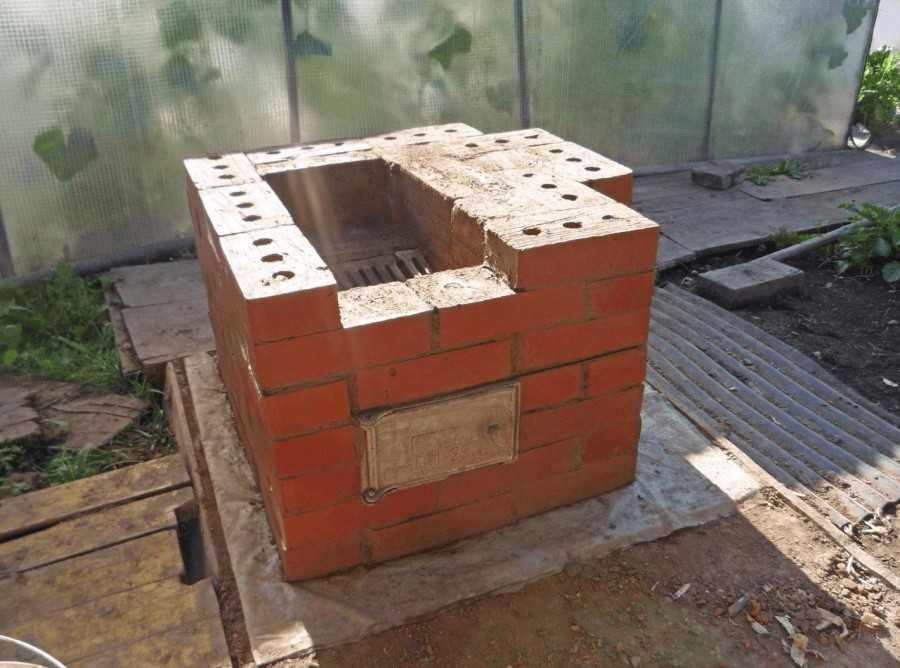

Проект небольшого барбекю из кирпича для начинающих:

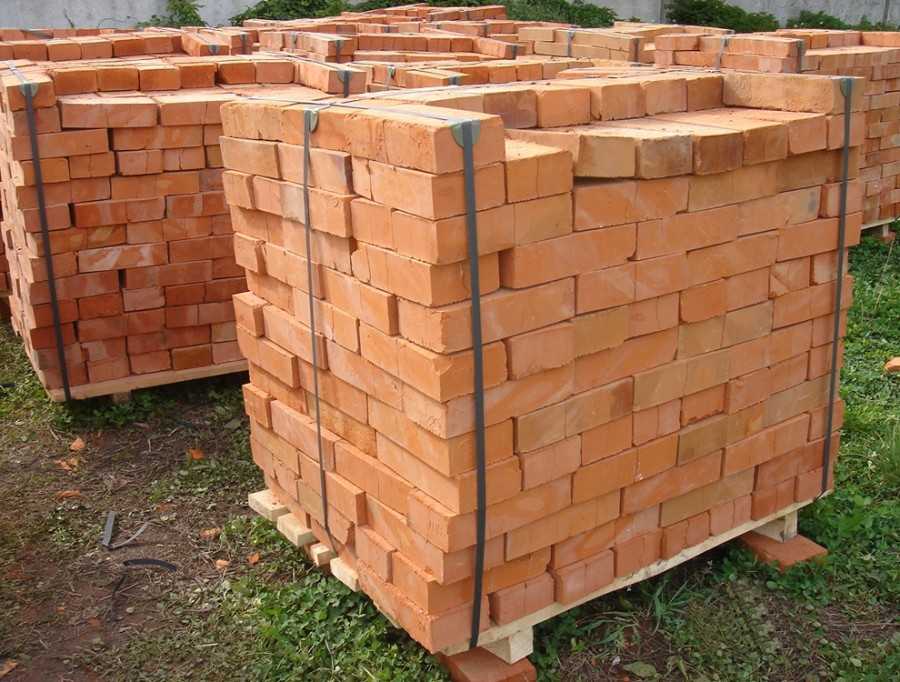

Вопрос с кирпичом

Применение кирпича для мангала кардинально отличается от применения в прочих постройках

Поэтому важно правильно его выбрать. При кладке мангала учитываются такие критерии:

Огромные температурные показатели. Они могут достигать более 1000 C при сжигании определённых древесных пород.
Резкие температурные скачки. За короткий интервал кирпич нагревается до мощных температур, а после стремительно остывает.

Обычный красный и силикатный кирпич здесь не годится. Он не выдержит таких режимов и разрушится.

Некоторые типы огнестойкого кирпича могут выдерживать долгое воздействие мощных температур, но не справляются с резкими температурными перепадами. В итоге – разрушаются.

И лучший вариант кирпича для мангала – красный печной. Он может прекрасно выдерживать все указанные факторы и имеет долгий срок службы.

Мангал из металла своими руками

Очаги создаются не только из кирпича, но также из металла. Для их изготовления используют:

Сталь.
Чугун.
Нержавейку.

Многие могут изготовить мангал из металла своими руками, только для этого необходимо определиться с его конструкцией. Самый простой вариант — это металлический ящик, который будет оборудован симметричными направляющими, предназначенными для шампуров. Также конструкцию оснащают ножками.

Для работы потребуется подготовить необходимый инструмент:

Аппарат для сварки металла.
Электрическую шлифовальную машинку и отрезной круг для нее.
Дрель с набором сверл.
Слесарный инструмент.

Используя такой набор достаточно легко можно изготовить разборный мангал. Предварительно необходимо подготовить чертеж с размерами, которые определяются индивидуально. В конструкции также предусматривают колосник с отверстиями по всей поверхности. Они необходимы для обеспечения хорошей циркуляции воздуха.

Изготавливая складной мангал необходимо к исходным размерам прибавить около 3 или 4 см. Эти излишки пойдут на загибы, которые выполняются на днище по двум его большим сторонам, на боковых стенках по высоте и на торцевых деталях в их нижней части для крепления к колоснику.

На сгибах просверливаются отверстия, чтобы можно было использовать болтовые соединения.

Главным преимуществом металлических мангалов является их мобильность, особенно если конструкции способны разбираться. Их можно на участке переместить в любое выбранное время, а также взять с собой, если планируется выездной пикник.

Разборные мангалы сегодня можно приобрести в магазинах. Они изготавливаются из тонкостенной стали и имеют небольшой вес. Такие конструкции обладают коротким сроком службы. В них ни в коем случае нельзя разжигать костер, а можно использовать только угли. Также они рассчитаны на приготовление еды для небольшой группы людей.

Сегодня на частных участках встречаются толстостенные мангалы. Эти конструкции имеют значительный вес. Они отличаются своей долговечностью, а толщина стенок может достигать 7 мм.

Чугунный мангал относится к такому типу очагов. Он имеет высокую прочность.

Также нередко встречаются кованные мангалы с крышкой. Эти изделия могут быть передвижными, переносными или стационарными. Главным преимуществом таких конструкций является их красота и защищенность от атмосферных осадков.

Существует еще один вид очага — это . Для его изготовления потребуется одноименное изделие, которое разрезается пополам. Одна часть будет служить крышкой, а другая — днищем мангала. При этом необходимо оставить боковые части баллона. Они послужат защитой от ветра. В конструкции просверливают дырки для воздухообмена и приделываются ножки.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

Верх топочной, облицовочной части выводятся в один уровень.
Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

натуральный (плитняк, кругляк) или искусственный камень;
жаропрочная, клинкерная, тротуарная плитка;
декоративная штукатурка;
побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Кое-что о кулинарии

Раз уж речь пошла о барбекю, то нельзя не упомянуть еще о некоторых его секретах, только не строительного свойства.

Первый – мясо для барбекю ни в коем случае не маринуют. Его натирают тертым чесноком со специями.
Второй – периодически обрызгивают не только угли от вспыхивания, но и готовку. Причем не водой, а белым вином. Можно недорогим, но – упаси боже! – не крепленой сладогадостью из тетрапака, а натуральным: шардоне, рислингом. К рыбе больше подойдет ркацители, оно более терпкое.
Третий – шашлыки-барбекю, или ханабаны, жарящиеся на решетке, нанизывают не на металлические шампуры, а на деревянные спицы. Для чего? Чтобы уменьшить теплоотвод изнутри. Шашлык-барбекю на шампуре в тех местах, где мясо контактировало с металлом, получается невкусным и дрябловатым.

Случай из истории авиации

Грузинский инженер Александр Картвели в начале сталинских репрессий удрал в США и работал там в авиакомпании «Рипаблик», создавшей до его смерти немало выдающихся образцов летающих машин. Американцы же мангала не признают, им только барбекю подавай. Картвели вначале косоротился – кавказец как-никак – но потом вынужден был смириться и попробовать. Как же южному-то человеку без шашлыка? А попробовав… изменил мангалу в пользу барбекю, и даже пытался пропагандировать его на Кавказе.

Традиционные материалы и особенности проектирования

Самые распространенные виды материалов для изготовления мангала своими руками — это камень и сплавы. На фото коллекций, изданий специализированных сайтов вы легко найдете простые и сложные конструкции из кирпича и металла.

Менее распространены постройки народных ремесленников. Их обычно делают из дикого камня, подручных средств, таких как металлическая бочка или газовый баллон, труба большого диаметра, ящик, запчасти от пришедшего в негодность автомобиля.

Планируя будущий шашлык, люди прибегают к разным источникам информации — копируют чертежи и схемы, опубликованные в Интернете, или образцы, которые находятся перед их глазами — у соседа, друга, родственника. Некоторые мастера предпочитают использовать собственные конструкции при изготовлении своими руками.

В поисках наиболее простых и дешевых вариантов исполнения часто забывают, что именно особенности конструкции и используемый материал определяют вкус тех блюд, для которых задуман дизайн. Также необходимо учитывать целесообразность: стандартное количество людей, приходящих на вечеринку, тип используемого топлива, стабильность и безопасность, гарантированный срок службы.

Самыми безопасными и надежными, готовыми к длительному или частому использованию являются мангалы из кирпича, чугуна или толстой листовой стали. Кирпич часто становится объектом предпочтения в самостоятельном искусстве. Для них не нужны специальные инструменты, например, сварочный аппарат, можно использовать строительные остатки, и тогда это выйдет довольно дешево.

Крайняя простота не всегда гарантирует качество приготовления из-за характеристик топлива и наличия необходимой вентиляции. Наличие структурированного рисунка или креативность дизайна не является гарантией успеха, если есть недочеты в соблюдении размеров, не рекомендуется, а используются более удобные застежки.

Процесс укладки поэтапно

Схема кладки классическая. Начальная линия укладывается без состава. Это мера позволит сделать стенки прилежными и ровными. На основании обозначаются отметки для позиций всех последующих кладочных линий.

Кладка мангала из кирпича осуществляется в шахматном алгоритме: следующая линия всегда сдвигается на полкирпича

До кладки удостоверьтесь, что основание приобрело нужную прочность. Обычно для этого требуется минимум неделя.

Вопрос с составом для кладки

Для задуманных операций можно задействовать две разновидности состава.

Стандартный. Он не будет прямо контактировать с пламенем. Исходя от марки цемента, нужно вычислить количество песка. Так, для марки М25 пропорции таковы: 5:1 (песок-цемент). Для М50 действует соотношение 4:1. Для М75 – 3:1.
Глина шамотного типа. Она направляется для кладки топочного отсека. Она стойка к огню и выдерживает мощные температуры.

Метод кладки кирпича обуславливается порядовкой предпочтённого вами чертежа. И не допустимо даже малейшее отклонение от данной порядовки. Для соблюдения параметров:

Аккуратное выкладывание кирпичей первой линии.
Выкладка линии начинается с угла. Потом создаются боковые стены.
Между кирпичами пустоты не превышают 1 см.
Контролируется правильность углов и ровность кладки.
Состав для начальной линии обязательно густой.
Кирпичи в следующих линиях перекрывают собой швы предыдущей линии.
При выкладке последующих линий проверяется вертикальность углов кладки.
Каждый третий шов армируется. Используются стальные прутки или сетка.

В данном случае работа следует по такой порядовке:

Очень важно от неё не отклоняться. Для проверки ровности кладки применяются уровень и вертикальный отвес

Вопрос с решёткой

Между двумя стенками (противоположными) устраивается основа для жаровни. Здесь монтируются уголки или стержни. Они – металлические. На них уже идёт создание топочного отсека. Для этой основы можно задействовать поддон из металла

Важное условие – из топочного отсека должна легко устраняться зола

В его зоне в кладке остаются боковые зазоры. Так в топку будет проникать воздух. Без него топливо не будет загораться

Подходящая высота для этого отдела – 10 кладочных линий. Это ориентировочно 70 см. Днище здесь выкладывается из листа металла. Верхушку отсека заканчивает бетонное перекрытие. В нём делается одна кирпичная линия.

Вопрос с дымоходом

Здесь проще всего поставить металлический короб конусной формы. Он должен сужаться вверх.

Создание дымохода из кирпича – дело само по себе сложное. Здесь не допускаются даже малейшие просчёты в определении его высоты.

Топочный отсек и дымоход возводятся лишь из огнестойкого кирпича

Часто для монтирования дымохода используется задняя стенка дымохода. В этом случае на задней стороне этой стенки ставится три кирпича, по боковым сторонам – по кирпичу. Для необходимой высоты создаются 6 кладочных линий. Передняя сторона дымохода закрывается плитой из бетона. Полтора метра кладки выкладывается в формате трубы. Наверху ставится козырёк, защищающий дымоход от осадков. Для его изготовления применяется оцинкованный металл.

Немаловажно поставить задвижки, чтобы получить возможность дополнительной настройки температуры в топочной камере

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

емкость для замеса кладочной смеси;
миксер или бетономешалка;
лопата;
ведра;
колышки со шнуром;
рулетка;
строительный уровень;
мастерок;
болгарка;
перфоратор;
строительный молоток;
щетка для снятия раствора;
перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

цемент М-400;
рубероид РКП-350;
доска, брус;
гравий;
песок;
смесь кладочная глино-шамотная для огнеупорной кладки;

армированная сетка;
арматура;
уголок;
кирпич;
листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

Кирпич шамотный
Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

Шамотный кирпич ША-5
Шамотный кирпич ША-6
Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

Кирпич красный огнеупорный
Кирпич красный рядовой
Кирпич красный печной

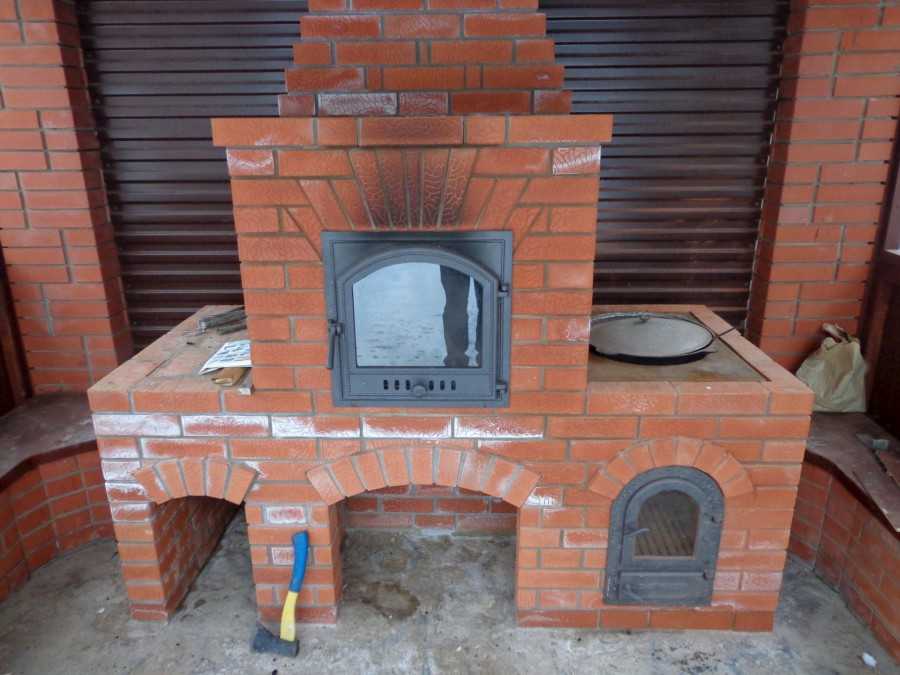

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

лопата;
корыто или бетономешалка;
ведра для раствора;
мастерок;
уровень, отвес;
дисковая пила;
шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
арматурная сетка;
лист железа;
металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Жаровня

Теперь делаем печь. Используем шамотный кирпич, при этом учтите, что печь должна быть около 3 кирпича в глубину и 6 в длину. На местах перекрытия установите арматурные прутья.

Теперь переходим к строительству трубы. Правильно рассчитайте всю структуру печи ещё до создания барбекю, схема поможет избежать лишних проблем со строительством. Ничем сложным данный этап не отличается, просто устанавливайте кирпичи ярус за ярусом. Примечание: Для улучшения тяги необходимо сделать так называемый каминный зуб на задней стороне печи.

В заключение позаботьтесь о визуальной части барбекю, внесите необходимые изменения, почистите кирпич от раствора. Некоторые наносят на кирпич краску, чтобы подчеркнуть швы раствора. Это делается для улучшения внешнего вида барбекю, однако работа и так уже полностью завершена и печь барбекю из кирпича полностью готова к использованию. Теперь можно насладиться долгожданным отдыхом.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Материалы и инструменты для барбекю из кирпича

Рекомендуется использовать огнеупорный кирпич

Из инструментов понадобится кельма, лопаты, емкость для раствора, молоток. Готовят рулетку, отвес, уровень. Для отбивки кирпича нужна кирка, либо его режут болгаркой. Нужна деревянная или металлическая порядовка с делениями расположения кирпича в ряду. Для разметки берут шнур и колышки.

Подготавливают материалы:

кирпич;
цемент М 350 или М 400, щебень средней крупности, песок;
гидроизоляцию;
глину;
металл для жаровни, дверку доя камеры топки.

Количество кирпичей для постройки барбекю

Нужно рассчитать кубатуру стенок, затем поделить на объем одного кирпича. Так считают заднюю, переднюю и боковую стенки, размеры которых берут из проекта. Также подсчитывают количество кирпичей для дымохода, если нужна и его кладка.

Для расчета шамотного кирпича, из которого делают внутреннюю кладку, берут порядовки барбекю, количество элементов считают в каждом ряду.

Фундамент

Монолитная плита для барбекю

Глубину заложения принимают на уровне 30 – 50 см в зависимости от характеристик почвы. Дно ямы засыпают песком и щебнем (общий слой 20 см), обязательно применяют армирование.

Виды фундамента под печь-барбекю:

столбчатый строят для небольших конструкций, его выполняют из кирпича, бетонных сборных блоков;
железобетонная лента наиболее распространена, ее заливают по периметру печки;
монолитная плита — наиболее приемлемый вариант в вопросе надежности.

Ленточное и плитное основание делают так, чтобы с каждой стороны оно выступало на 10 см от контура стен.

Подготовительные работы включают уборку строительной площадки, срезку плодородного слоя на глубину 15 – 20 см. Размечают на земле котлован, выставляют оси строения с помощью кольев и бечевки. Для кольев берут куски арматуры или готовят деревянные. Последние заостряют с одного конца для лучшего вхождения в землю.

Выбор марки цемента

Цемент связывает компоненты бетонной смеси, от выбора его марки зависит качество бетона: прочность на сжатие, изгиб. Обозначение начинается на букву М. Число, следующее за литерой, показывает предел прочности в килограммах, который выдерживает 1 см². Чем больше значение, тем более сильные нагрузки выдержит основание.

Для фундамента под печь-барбекю берут марку цемента М 350 или М 400. Материал приобретают у проверенных поставщиков, т. к. марку могут завышать. От категории цемента зависит соотношение компонентов смеси.

Приготовление бетона и заливка

Смесь готовят в пропорции 1:3:5 (цемент, песок, щебень)

Для фундамента печи готовят бетонную смесь в концентрации 1:3:5 (цемент М400, песок, щебень, соответственно). Используют бетономешалку или перемешивают вручную.

После устройства песчано-щебеночной подсыпки прокладывают слой рубероида. Устанавливают опалубку из досок или щитов, распирают ее снаружи брусками. Делают металлическую сетку из арматуры диаметром 8 – 10 мм. Ее устанавливают на подкладках так, чтобы до края опалубки было не меньше 4 см.

Заливают бетон беспрерывно, если делают перерыв, оставляют наклонный шов. После заливки бетон накрывают полиэтиленом.

Как построить печь барбекю из кирпича своими руками: чертежи

Составление проектов и чертежей требует скрупулезной работы, но это по силам сделать самому. Тщательное продумывание этого этапа в дальнейшем облегчит расчет объема материала.

Существует 2 формата печей: прямоугольный и арочный. В первом случае не обойтись без уголка. Для проектирования арочной печи применяется шаблон специальной формы.

При проектировании барбекю нужно выбрать металл для жаровни и варочной камеры. Монтаж этих элементов из чугуна позволит дольше удерживать тепло внутри. Заслонки очага из чугуна позволят исключить попадание искр наружу. Дымоход можно монтировать из нержавеющей стали или кирпича. Это придаст конструкции уникальный вид. При разработке проекта нужно учитывать расположение печи: они могут быть угловые и прямые.

Печь барбекю из кирпича, сделанная своими руками, будет долго радовать владельца: ее можно использовать как камин, просто костер или кухню. Современные технологии предлагают применение вращающихся решеток и теплоотражающих крышек, что делает процесс приготовления пищи еще более простым и в то же время интересным.

Устройство жаровни

В качестве основания под жаровню между противоположными стенками устанавливаются арматурные стержни, на которые укладывается основание топки (например, поддон из металла).

При этом в области топки оставьте боковые промежутки, которые не будут заполняться раствором. Они дадут возможность воздуху свободно поступать в камеру (иначе вы не сможете обеспечить процесс горения).

Потом установите решётку либо на заранее установленные стержни, либо на образовавшиеся выступы (в зависимости от вида кладки). А потом, придёт время выбора столешницы.

Помните, что при возведении мангала на даче из кирпича своими руками, нужно позаботиться заранее обо всех дополнительных коммуникациях вроде водопровода и света. О том, как это делать вы можете узнать на нашем сайте, изучив имеющийся фото и видео материал.

Создание фундамента

Пошаговая инструкция для дачной модификации мангала. В основу оптимально подходит плитный фундамент. Он обеспечит конструкции максимальную прочность и устойчивость. Также избавит от проведения внушительных земляных работ.

Сначала на участке, предназначенном для мангала, делают обозначения. Вколачиваются колышки. Между ними натягивается бечёвая верёвка. По размеру она соответствует площади постройки на чертеже.

Затем роется неглубокая яма (до 30 см). В неё устраивается опалубка. В неё зальётся отвердевающий состав. Для его получения применяются песок и цемент в соотношении 3:1.

Этот фундамент обязательно армируется. Подходит как вариант с арматурными стержнями, так и вариант с арматурной сеткой

Стержни помещаются в фундамент, когда заполняется половина его планируемого объёма.

При варианте втором сетка укладывается дважды. Нижняя сторона основания на одну треть заполняется составом. На него ставится сетка, затем заливается вторая треть. На ней устраивается следующий слой арматуры. После чего основание заливается до требующейся высоты

Размеры мангала

Стандартная ширина мангала определяется размером шампура из используемого комплекта. Для 35-сантиметровых в рабочей поверхности делают припуск в 10 сантиметров, чтобы класть их было безопасно и удобно.

Длина мангала рассчитывается не столько из имеющегося в наличии количества шампуров в хозяйстве, сколько из обычного числа гостей, чтобы для каждого была готова порция единовременно. Однако есть ограничения в размерах, не позволяющие этого для больших компаний.

Насколько глубоким будет новое изделие, зависит от того, какое будет использоваться топливо. Если это будет древесный уголь, то глубина должна быть около 20 см, дрова – на 5, а то и 10 см глубже.

Если высота будет больше или меньше, то это уже будет требовать дополнительных усилий от кулинара. Поэтому стоит посмотреть расчеты высоты в соответствии с ростом, например, для кухонного стола. Высота играет важную роль и в показателе устойчивости сооружения.

Подготовительный этап постройки

Важный шаг — выбор дизайна будущего мангала. Вы можете самостоятельно оформить несложные конструкции П-образной формы.При составлении чертежей также учитывается количество необходимых кирпичей, рядов и типы используемых кирпичей.

Кирпич

Чтобы построить мангал из кирпича, нужно приобрести специальный термостойкий кирпич, который понадобится в частях конструкции, нагреваемых пламенем. Для поверхностей, которые не нагреваются, можно использовать самый обычный красный кирпич.

Полет фантазии при создании этой конструкции практически безграничен, и вы можете оклепать поверхность другими материалами, иногда для строительства используют камень.

Фонд

При создании чертежа следует учитывать, что мангал из кирпича тяжелый и должен опираться на прочный фундамент. Если ваш проект предполагает мангал под крышей, площадь фундамента должна быть больше. То же самое и с проектами с дополнительными поверхностями.

Все работы ведутся послойно, а арматура выступает в роли прослойки. В конце накройте всю работу фольгой и дайте ей высохнуть в течение нескольких недель.

Мини-версия барбекю

Если сооружать большое строение нет времени и средств или планируется временная установка барбекю, можно установить мини-версию.

Для этого подготавливают ровную поверхность, на которую стелю рубероид.
Первый ярус кирпичей укладывается с небольшими зазорами.
Второй ярус выкладывают в соответствии с первым и с такими же по размеру зазорами.
Так, выкладывают примерно 10-11 рядов до тех пор, пока не была достигнута нужная высота.
Затем на поверхности размещают железный лист, где и будут находиться угли.
После этого без раствора кладут еще два ряда кирпичей, если необходимо, высоту стенок можно нарастить еще с помощью двух кирпичей.

Временная мобильная установка готова. Она довольно легко собирается и так же без труда разбирается.

Укладка кирпичного мангала

Чтобы кирпичные стены выглядели аккуратными и ровными, рекомендуется сначала уложить первый ряд материала без раствора. На фундаменте можно наметить ориентиры для расположения всех последующих рядов в кладке.

Перед кладкой кирпича необходимо убедиться, что фундамент достаточно затвердел. Для уверенности лучше подождать несколько дней перед началом работ.

Раствор для кладки

Для кладки мангала используется два вида раствора:

Стандартный строительный раствор для мест, не имеющих прямого контакта с огнем. В зависимости от марки цемента рассчитывается количества песка:

для М25 используется пропорция 5 частей песка к 1 части цемента;
для М50 – 4 к 1;
для М75 – 3 к 1.

Шамотная глина применяется для кладки самой топки. Этот огнеупорный материал способен выдерживать высокие температуры. В магазинах стройматериалов его можно найти под названием «каолин».

Процесс укладки

Процедура кладки кирпича напрямую зависит от порядовки выбранного вами дизайна/чертежа мангала, которой нужно строго придерживаться, поэтому ниже мы укажем лишь общие правила и советы:

Аккуратно уложите кирпичи начального ряда.
Начинать выкладывать ряд нужно с угла, а уже потом заполнять боковые стены.
Ширина промежутков между кирпичами — 1 см.
Соблюдайте правильность углов и уровень кладки.
Раствор для первого ряда должен быть густым.
Кирпичи последующего ряда обязательно перекрывают швы предыдущего ряда.
Выкладывая последующие ряды, не забывайте проверять углы кладки на вертикальность.
Каждый третий шов нужно армировать сеткой или стальными прутками.

Сколько кирпича необходимо для постройки барбекю

Перед постройкой барбекю из кирпича своими руками необходимо рассчитать его количество. В интернете имеется множество вариантов расчета нужного количества кирпичей. Рекомендуем более менее точно рассчитать потребность, разработав предварительно чертеж барбекю из кирпича. Известно, что размеры стандартного кирпича следующие:

длина – 25 см;
ширина – 12 см;
высота – 6,5 см, высота ряда вместе со слоем раствора 7 см.

Предлагаем интересный вариант барбекю, пригодный для постройки новичками (рисунок 1). На фотографиях, представленных в конце статьи, показаны различные варианты летних кухонь — возможно, какой-либо из вариантов Вам придется по душе.

Фото 1. Первый вариант печи-барбекю

Второй вариант печи-барбекю

Внимательно изучив внешний вид постройки, приблизительно рассчитаем количество кирпичей, необходимое для возведения печи. Ориентировочно необходим один поддон или 275 штук. Данный вариант может быть упрощен или наоборот усложнен. Вместо дымохода из кирпича можно сделать дымоход из металла. Убрав из проекта кирпичный столик- мангал (справа), сэкономите на кирпиче. Построив первую печь-барбекю, приобретя опыт, без труда будете определять потребность в строительном материале. Перед постройкой обязательно сделайте послойный чертеж барбекю из кирпича, ориентируясь на фотографию. На фотографии печь состоит из 28 рядов кирпича (1м 96 см), в том числе 18 рядов до трубы (1 м 26 см) и 10 рядов (70 см) до жаровни барбекю. Нарисуйте 18 рисунков, на которых схематично обозначьте укладку кирпичей. При этом помните, если нижний кирпич лежит вдоль, то сверху на нем лежат кирпича два продольно.

Схема второго вариант печи-барбекю по слоям

Инструменты для кладки печи

Стены печи барбекю выкладывают из обычного кирпича, а вот для обустройства дымохода и топки потребуется огнеупорный кирпич.

Для кладки используют следующие инструменты и приспособления:

кирочку,
кельму,
угольник,
рулетку,
уровень,
киянку,
отвес,
плиткорез,
болгарку,
направляющие стойки.

Укладу кирпича выполняют на глинисто-песчаную смесь. Для этого глину заливают водой на несколько дней. Отстоявшуюся воду сливают и готовят раствор для кладки кирпича из просеянного песка, глины и небольшого количества цемента.

Видео-обзор инструмента используемого для кладки кирпича:

Советы от печника

Возведение печи барбекю из кирпича требует внимательности и точности. Советы печников с опытом в этих делах помогут избежать многих ошибок.

Чем тоньше шов между рядом лежащими кирпичами, тем меньше вероятность появления трещин во время эксплуатации печи. Оптимальный размер шва составляет 5-6 мм. Его толщина должна быть одинаковой на всем объекте.
Использование качественных огнеупорных материалов для возведения печи продлит срок службы строения.
Чтобы установить дымоход строго вертикально удобнее использовать не уровень, а натянутую нить или шнур.
При работе необходимо строгое соблюдение размеров, углов, уровней, количества кирпича в соответствии с проектом.
Битый кирпич лучше не использовать для формирования простенков и перевязочных узлов.
Чтобы облегчить резку кирпича его можно замочить в воде на несколько минут.

Для чего нужно заливать фундамент?

Если вы хотите, чтобы будущий кирпичный мангал радовал вас не один год, вам просто необходимо позаботиться о его основании. В противном случае, вы зря потеряете время и деньги на использованный материал.
Каков должен быть размер фундамента — это напрямую зависит от задуманных габаритов строения. При необходимости, чтобы легче пошёл процесс возведения мангала из кирпича своими руками, вы можете посмотреть видео и фото инструкции на нашем сайте. Вполне вероятно, что они помогут вам быстро справиться с любой задачей.

Так вот, сначала нужно вырыть котлован. Потом, по краям ямы установить опалубку, залить туда бетон и заармировать плиту. Всю эту конструкцию необходимо оставить в покое недельки на две, пока она полностью не застынет.

Ну а после того, как фундамент абсолютно затвердеет, можно будет начинать строительство мангала из кирпича своими руками.
