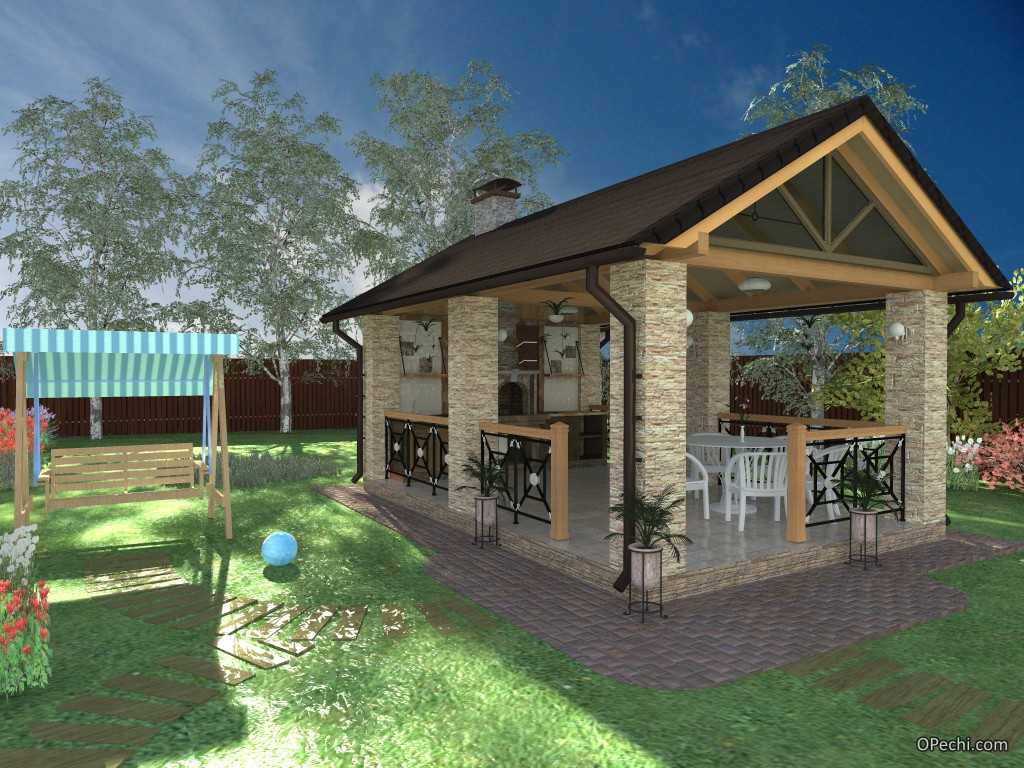

Беседка с печью-барбекю и мангалом: возведение своими руками

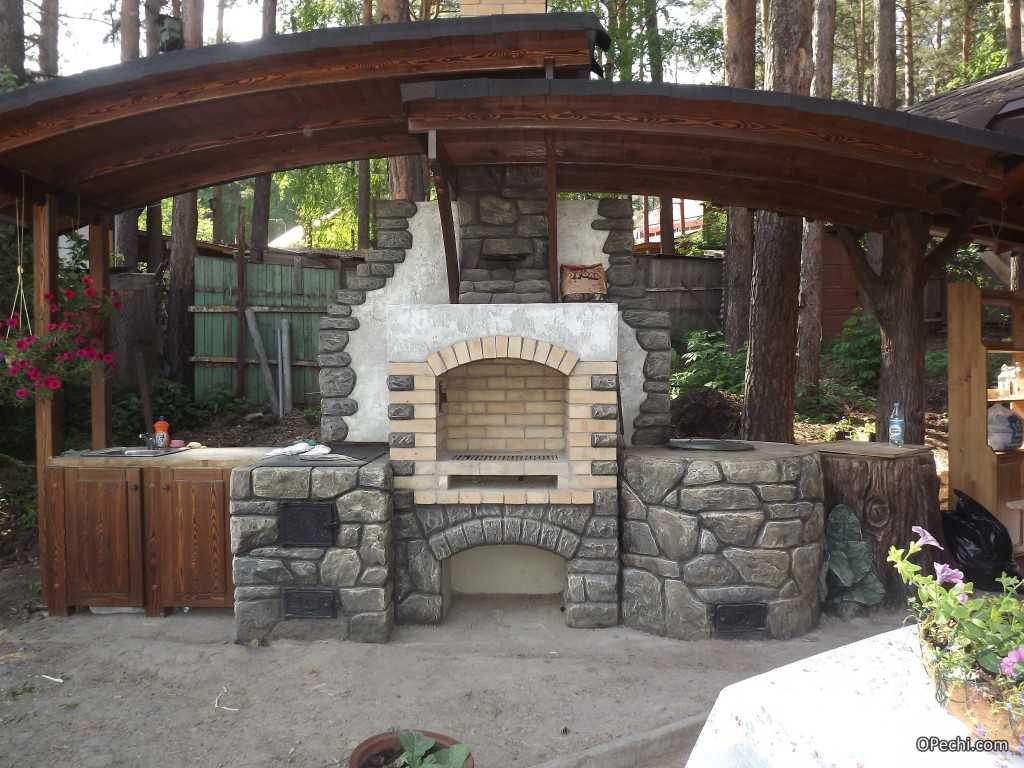

Камин с функцией мангала, барбекю и печки

Этот вариант гораздо более популярный среди населения. Огонь горит, угли тлеют, мясо жарится, еще и плов можно на плите приготовить, если печной комплекс на это рассчитан. На первый взгляд одни плюсы. Но, с другой стороны, есть один заметный и основной минус.

Вот здесь уже начинается мыслительный процесс: «А нужен ли, вообще, мне подобный комплекс? Не достаточно ли мангала, чтобы шашлык пожарить? Может быть, на машину отложить…». Примерно в таком формате мыслят люди, бюджет которых ограничен.
Подобное строительство обходится сравнительно дорого для беседки, где периодически на выходных собираются люди для отдыха.

Типы оснований

Садовый домик с барбекю в обязательном порядке требует закладки отдельного фундамента. Запрещается соединение основания с опорой близрасположенного строения, поскольку это чревато его разрушением из-за неравномерной нагрузки.

Столбчатый фундамент является наиболее распространенным видом опоры для беседки. Его глубина должна быть примерно 90 см. На подушку из щебня выкладываются несколько кирпичей. Еще одна пара брусков размещается перпендикулярно на раствор из цемента. Это позволяет вывести столбики на высоту 20-30 см над поверхностью грунта.

Когда беседка возводится вместе с жилищем на свайном фундаменте, это особенно удобно. Разрешается также закрутить в грунт сваи для постройки.

Основание из буронабивных стержневых элементов удобно тем, что не требует больших затрат. Забетонировать можно и заглубленные в грунт асбестовые трубы, и свернутый в рулон лист рубероида.

Ленточный мелкозаглубленный фундамент считается традиционным вариантом. Процесс его возведения является довольно трудоемким, но он при этом пользуется особой популярностью. Глубина заливки ленты для беседки составляет не больше 40 см.

Самый надежный и прочный фундамент – монолитная бетонная плита. Возведение такого основания обойдется недешево, но результат того стоит.

После выполнения фундамента необходимо подождать около недели, чтобы он застыл.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Этапы постройки

• Установка фундамента. Вес любой печи-камина, даже самой простой, будет немаленький, поэтому для устойчивости ей необходим фундамент. Очень хорошо подойдёт бетонный.
• Выполнение кладки. Существует множество схем и обучающей литературы по кладке кирпичных печей-каминов. Необходимо обязательно тщательно изучить схему выбранной кладки, при необходимости проконсультироваться со специалистом.
• Установка дымохода. Самым лучшим решением при его возведении будет купить готовый модульный дымоход, с уже проложенной теплоизоляцией и эффективной системой дымоотведения. Такие дымоходы можно купить в большинстве строительных магазинов.
• Внешняя отделка. Естественно, хочется, чтобы все надворные постройки, включая и печь-камин, были не только функциональные, но и красивые. В принципе, если для постройки печи использовался ровный, гладкий кирпич без сколов, то можно обойтись и без облицовки. Однако всё же рекомендуется покрыть её поверхность штукатуркой и обклеить кафельной плиткой, что не только улучшит внешний вид печи, но и надёжно защитит от повреждений. Не стоит также забывать о том, что данное сооружение должно гармонично вписываться в ландшафтный дизайн вашего двора, придавать ему уютный и романтичный вид.

Это интересно: Угловые камины из кирпича — рассмотрим со всех сторон

Мангал в барбекю

Если, кроме барбекю, вам хочется видеть камин мангал на своем участке, то выходом из этой ситуации может быть чугунная вставка, которая располагается в основную конструкцию камина. Ее можно изготовить своими руками, по виду она напоминает ящик с ножками. Для сбора золы использую другой ящик, вставка которого осуществляется на дне ниши. Это позволяет воздуху равномерно участвовать в процессе горения.

Стационарный кирпичный мангал камина-барбекю

Для изготовления чугунного короба используют колосниковую решетку, ширина между полосами должна быть достаточно узкой. Это позволит задержать раскаленные угли. Мангал может быть различных размеров, его ширина определяется в зависимости от размеров основного строения.

Такая конструкция в полной мере заменяет стационарный мангал камин, поэтому ее можно использовать для расширения функциональности своего камина.

Возведение камина-мангала

Возведение всех кирпичных строений начинается с подготовки основы — фундамента.

Фундамент

На подготовительном этапе его устройства роется котлован, глубина которого будет зависеть от массивности конструкции и состава почвы. Средняя глубина ямы, повторяющей очертания основания будущего сооружения, составляет 40 см.

Необходим качественный фундамент

• На дно котлована укладывается подушка из щебня или гравия и хорошо утрамбовывается. Толщина этого слоя должна составлять от 15 до 35 см.
• Следующим этапом идет установка опалубки для заливки бетонного раствора.
• Устанавливается армирующая конструкция — она может быть сварная или просто стянутая нержавеющей проволокой.
• Для верхней части фундамента замешивается раствор, состоящий из песка и цемента 3×1. Если котлован по каким-то причинам роется более глубокий, то его заливают в два слоя, разными растворами: нижний — это галька и цемент, а верхний — песок и цемент. Арматурная сетка должна проходить через оба устраиваемых слоя.
• Верхняя часть фундамента выравнивается по горизонтальным маякам, и его оставляют сохнуть.
• Далее поверх основы выстилается лист гидроизоляционного материала, на который будет уложен первый ряд кирпичной кладки.

Кладка стен камина

Мангал-камин выкладывается по заранее составленной схеме и плану. Если мастер проводит такую работу впервые и не имеет опыта в этом искусстве, лучше воспользоваться готовыми, уже проверенными схемами. В данном случае, можно рассмотреть один из примеров несложных построек, в хитросплетении которого вполне можно разобраться.

Одна из несложных конструкций камина мангала

Этот вариант может быть установлен как под крышей в беседке или на террасе, так и под открытым небом. Он удобен своей компактностью и простотой. В тоже время, в этой модели предусмотрены все максимально возможные для нее функции. Конструкция позволяет устроить жаровню для барбекю и шашлыка, а также при желании гриль, если на уровне третьего ряда каминной топки сделать отверстия для вертела.

На схеме хорошо видна порядовая кладка камина-мангала, ориентируясь на которую, можно легко справиться с этой ответственной работой.

Порядовая схема выкладки нижней части

• Первый ряд выкладывается сплошным, но нужно соблюдать рисунок укладки кирпича.
• Далее, до пятого ряда все устраивается по схеме. На пятом ряду необходимо, для поддержки кирпичей следующего ряда, закрепить металлический уголок или полосы, так как шестой и седьмой ряды будут сплошными.
• Восьмой, девятый и десятый ряды имеют одинаковую конфигурацию и кладутся в соответствии со схемой.

От 10 ряда и выше

• Для одиннадцатого ряда также потребуются металлические полосы или уголки.
• Двенадцатый и тринадцатый должны иметь сплошную поверхность.
• С четырнадцатого по девятнадцатый ряд внутри топки укладывают силикатный кирпич — его устанавливают на ребро.
• На двадцать первом ряду необходимо также установить уголок, так как далее пойдет кладка дымохода, где ряды устраиваются со смещением вовнутрь конструкции — это продолжается до двадцать восьмого ряда.
• Затем выполняется работа над устройством трубы по предоставленной схеме.
• На трубу сверху необходимо закрепить зонт, чтобы влага не смогла проникнуть в полость дымохода.

Общие рекомендации

Чтобы результат работы был удачным, необходимо придерживаться некоторых советов, которые помогут сориентироваться в процессе устройства сооружения.
После установки фундамента не торопитесь, дождитесь полного его высыхания. Для этого понадобится порядка четырнадцати дней (иногда и больше), в зависимости от толщины его бетонного слоя.
При отсутствии опыта в такой работе, не поленитесь и сложите весь камин-мангал без раствора

Это поможет понять всю внутреннюю конструкцию.
Каждый ряд также сначала нужно уложить без раствора — этот процесс необходим для того, чтобы подобрать кирпичи по размеру, и если нужно — укоротить один или несколько из них.
Очень важно держать под контролем ровность углов, горизонтальных и вертикальных поверхностей. Это делается с помощью уголка уровня, отвеса.
Если камин не будет оформляться отделочным материалом, расшивку швов необходимо проводить сразу, не дожидаясь застывания раствора.
Для кладки силикатного кирпича, применяемого в топке, используется специальный песчано-глиняный раствор.
После полного завершения работы вся конструкция должна хорошо просушиться, прежде чем ее начнут использовать для приготовления любимых деликатесов

Для этого понадобиться десять — четырнадцать дней.

На приложенном к статье видео домашний мастер делится опытом возведения камина мангала своими руками. Хотя есть и критичные отзывы на подобный проект, однако, это вполне работоспособный и несложный вариант:

Типы печей барбекю в беседках

Основными типами печей барбекю являются:

• финская беседка барбекю;
• барбекю с мангалом;
• барбекю с мангалом и камином;
• русская печь с духовкой;
• барбекю с коптильней и казаном;
• барбекю с варочной плитой;
• комплекс барбекю.

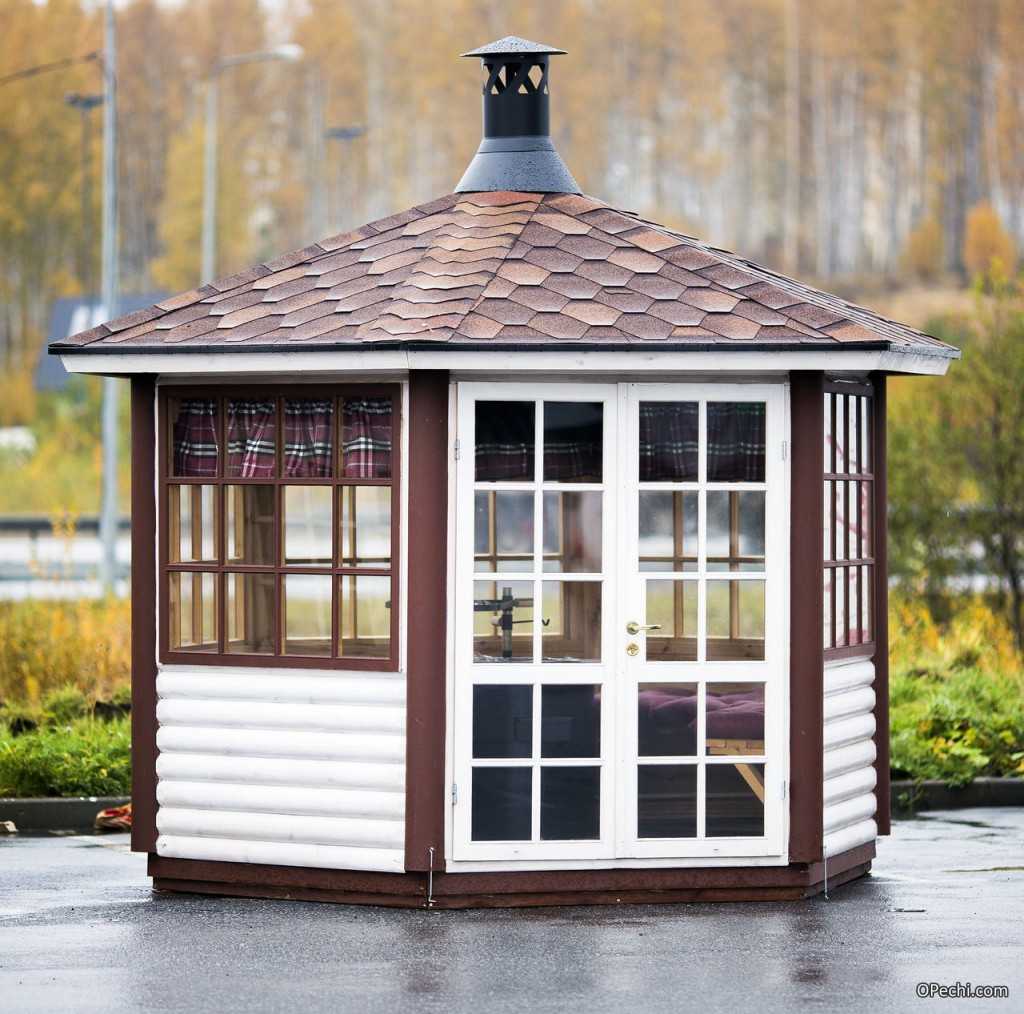

Финская беседка барбекю округлой формы выполнена из стали и чугуна и монтируется в беседке за несколько часов. Она удобна тем, что на ней можно индивидуально приготовить себе блюдо из различных продуктов как в фондю.

Финская беседка

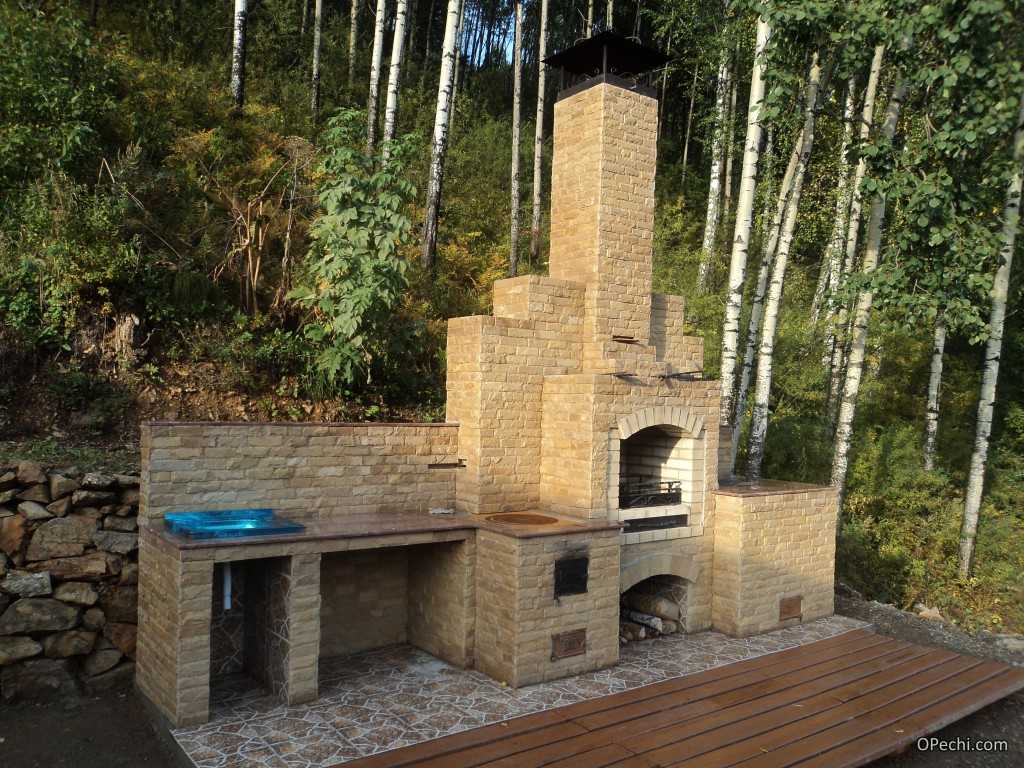

Кирпичная печь барбекю с мангалом самый распространенный вариант барбекю. Это печь с дровяницей, поддоном для угля и дымоходом, снабжена чугунной решеткой, расположенной над поддоном с углем. Иногда над мангалом монтируют вертел для приготовления мяса, дичи или более крупных кусков мяса.

Барбекю с мангалом

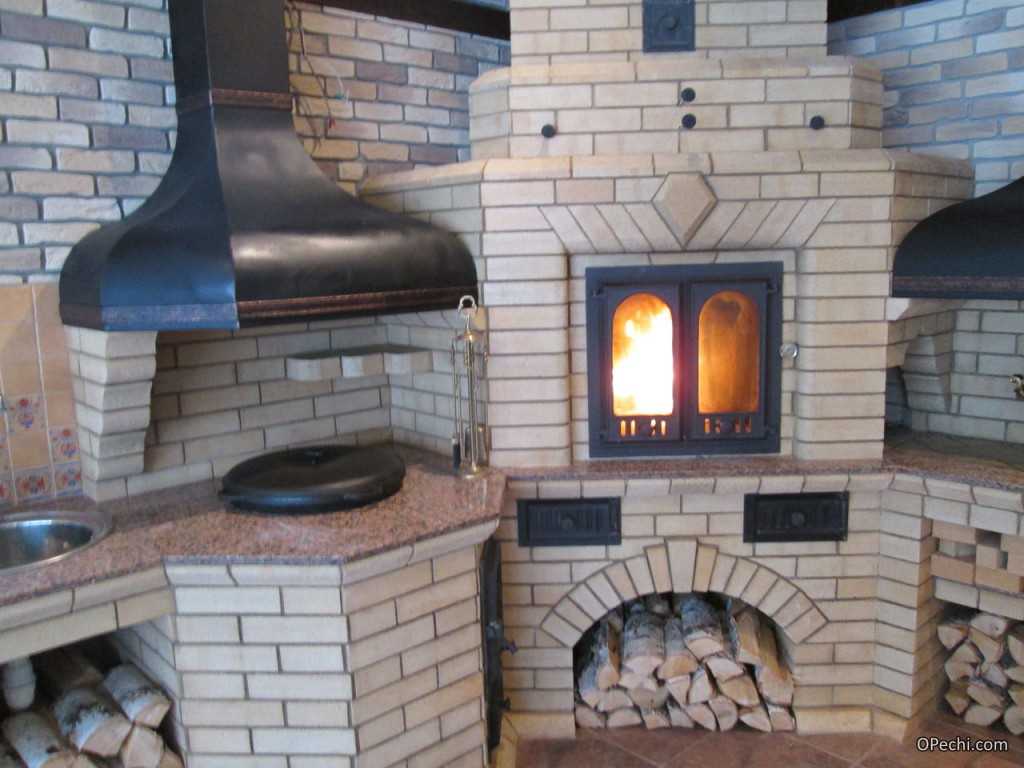

Печь с мангалом и камином отличается от предыдущего варианта наличием каминной топки, характерной для садовых каминов. Выкладывается такая печь в закрытых беседках и в холодное время года служит для ее обогрева.

Барбекю с мангалом и камином

Барбекю — русская печь дополнена жаровой камерой, что позволяет готовить в ней пироги, тушить мясо или сушить фрукты. Эта конструкция обычно используется в закрытых помещениях.

Русская печь с духовкой

Печь с коптильной и казаном имеет коптильную камеру для копчения мяса или рыбы, а также может иметь казан, вставляемый в отверстие печи для приготовления среднеазиатских блюд: плова, шавля, бешбармака и других национальных кушаний.

Барбекю с коптильней и казаном

Барбекю с варочной плитой представляет собой любой из предыдущих вариантов печей с пристроенной дровяной плитой для готовки всевозможных блюд. Варочная плита изготавливается из чугуна, также как и дверцы к ней.

Барбекю с варочной плитой

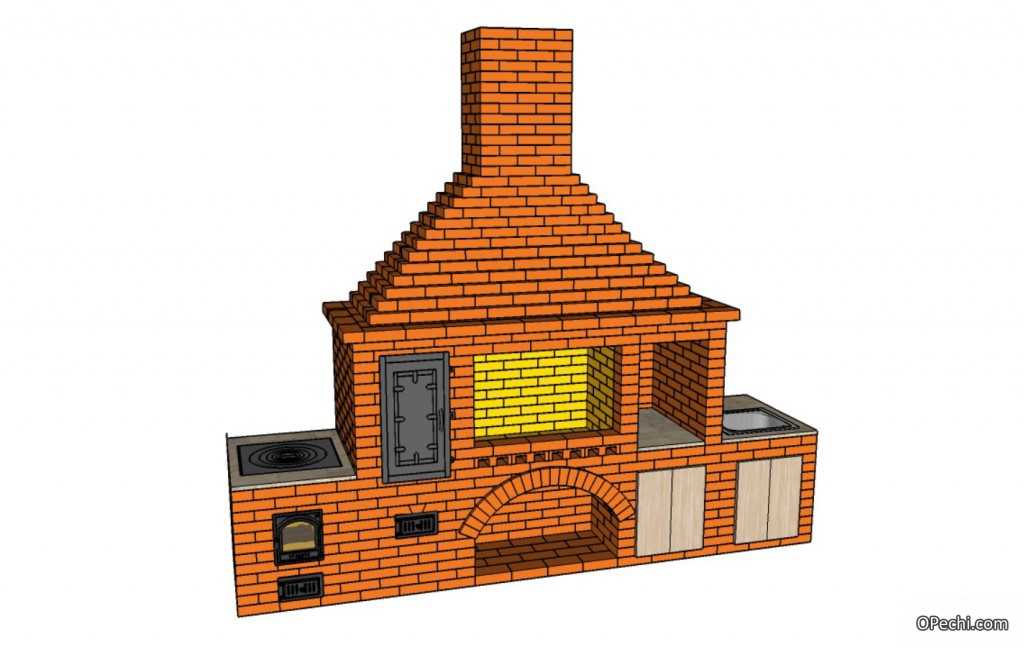

Комплекс барбекю это объединение предыдущих вариантов печей в один. Для таких комплексов требуется достаточно много места, соответственно помещение для него трудно назвать беседкой. Скорее всего, это летняя резиденция или летняя кухня, совмещенная с площадкой для отдыха.

Комплекс барбекю

Конечно, такой комплекс многофункционален, но эффективность его использования сомнительна. Одновременное приготовление всех блюд на его участках маловероятно. Многие из них редко используются, а занимают полезное пространство садового или загородного участка.

Лучший вариант выбора печи барбекю связывают с любимыми и часто приготавливаемыми блюдами хозяев дома. Для облегчения комплекса и его нагрузки на фундамент некоторые элементы печи могут выполняться в виде съемных конструкций. Например, коптильня или казан могут быть съемными, а мангал может быть заменен портативным.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

• уровень, отвес, угольник;
• шнуры;
• шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
• кельмы;
• киянка;
• кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
• расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:

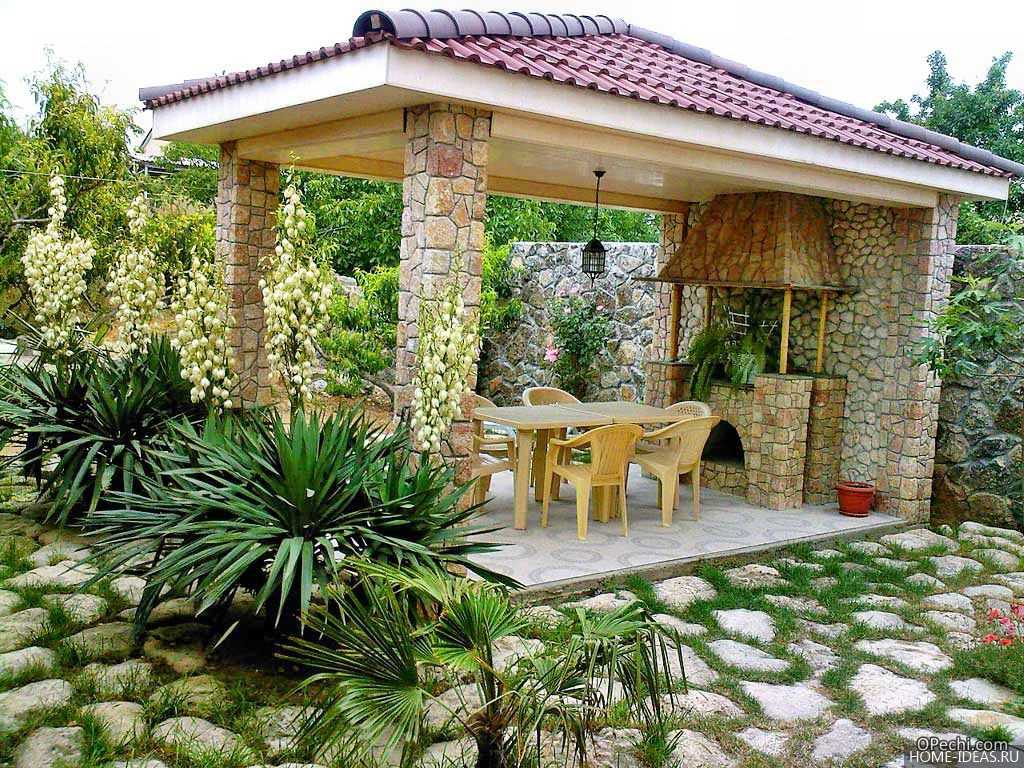

Беседка с барбекю

Беседка с барбекю, выполненной в виде стационарной печи, требует более серьезной подготовки, так как такие сооружения обязательно выполняются на основании проекта со строительной частью, проектом электроснабжения, а иногда водоснабжения и газоснабжения. Иногда выбирают беседку закрытого типа, тогда встает вопрос о выборе стеновых материалов, окон и специальном фундаменте для стен беседки.

Беседка с барбекю

Выше на фото представлены капитальные сооружения барбекю, эти беседки с мангалом, печами и коптильнями, представляют собой довольно сложные конструкции, которые могут быть выполнены по дизайнерским проектам специалистами, знающими особенности технологии установки печей и дымоходов. Очень важен и выбор места установки барбекю для дачи на участке.

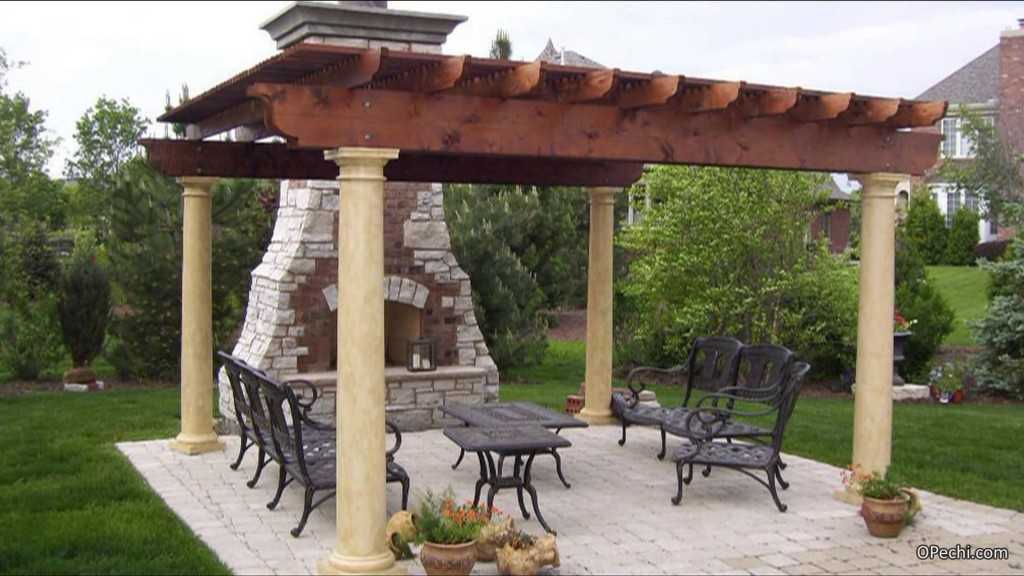

Вариант беседки с барбекю

Печи являются источником открытого огня, они не должны располагаться вблизи деревянных построек, искры из труб печей не должны их достигать. Одновременно, беседка с мангалом является местом отдыха, поэтому она не должна размещаться на задворках садового участка. Более того, если дизайнерский проект беседки с мангалом удался, то она украсит ландшафт садового участка своим внешним видом.

Особенности возведения барбекю с беседкой

Кладка

Самый распространенный вариант камина с функцией барбекю это конструкция из кирпича, которая может быть изготовлена своими руками. Благодаря свойствам кирпича, камин приобретает жаропрочные свойства, отлично удерживает тепло. К тому же, кирпич очень удобен в процессе стройки, и позволяет создать самые разнообразные конструкции каминного комплекса.

Яма для песчаной подушки под фундамент

Для начала необходимо подготовить фундамент, его тоже можно залить своими руками. Глубина фундамента должна достигать 80–100 см. Сверху на него раскладывают рубероид в несколько слоев, и только потом приступают к основной кладке камина из кирпича.

Раствор для кладки наводят из смеси песка и глины, первый ряд кирпича выкладывают на раствор, в котором находится цемент. Кладка выполняется методом укладки кирпичей на ребро. Чтобы конструкция была ровной, без перекосов или наклонов, каждый новый ряд проверяется по вертикали и горизонтали при помощи уровня или отвеса.

Покупка подходящих материалов

Оптимальным решением при создании печи станет ее кладка с одновременным возведением всей беседки. Хозяева смогут заранее составить схему самой печи и всего сооружения, чтобы получить цельную картинку будущей конструкции, исправить явные недочеты.

Если же место для отдыха уже построено и его хотят дополнить таким устройством, как барбекю или мангал, то для этого придется аккуратно разобрать часть напольного покрытия и залить под печь бетонный фундамент.

Гораздо проще хозяевам, которые планируют возводить конструкцию на улице. Но в этом случае материалы для ее создания должны быть влаго-, морозоустойчивыми. Хорошим материалов для уличной печи станет:

• шамотный (огнеупорный) кирпич;
• медь;
• огнеупорная глина;
• базальт;
• вермикулит;
• суперизол;
• нержавеющая сталь.

Для таких изделий не рекомендуется использовать глиняный раствор, а лучше приобрести специальный печной клей. По внешнему виду он напоминает смесь песка с цементом, но в его составе находится каменный порошок из стеатита с вязкими пластификаторами. Срок службы клея в разы больше, он устойчив к воздействиям внешней среды.

Фото: кладка печного комплекса

А также следует подготовить следующие материалы:

1. Огнеупорный кирпич – основная составляющая конструкции, красного цвета. Не должен иметь внутри пустот.
2. Металлические листы для вытяжки, поддона для угля, дымохода. Подробнее в статье: «Вытяжка для мангала».
3. Жаропрочный и водостойкий герметик. Первым видом соединяются трубы, вытяжки, вторым – места крепления столешницы и кирпича.
4. Чугунные элементы – топка, колосники, решетка, футеровка, противень, мангал.
5. Огнеупорное напольное покрытие:
   • керамогранит;
   • бетон;
   • тротуарную или керамическую плитку.
6. Деревянную столешницу, которая станет разделочным столом.
7. Материалы для отделки. Используется облицовочный кирпич. Красиво будет выглядеть печь, оформленная искусственным либо натуральным камнем.

Фото: кирпичная печь облицованная камнем

А вот устанавливая печь в готовую беседку из дерева, следует помнить о соблюдении инструкции по пожарной безопасности. Хотя для этих построек специалисты советуют использовать переносные металлические конструкции.
