Кладка печной трубы из кирпича своими руками

Кладка дымохода

Какой бы не была высота дома, бани, не важно, высота выводящего канала должна быть не менее 5 метров. Как уже разобрались, дымоход из кирпича следует укладывать только определенным огнеупорным материалом

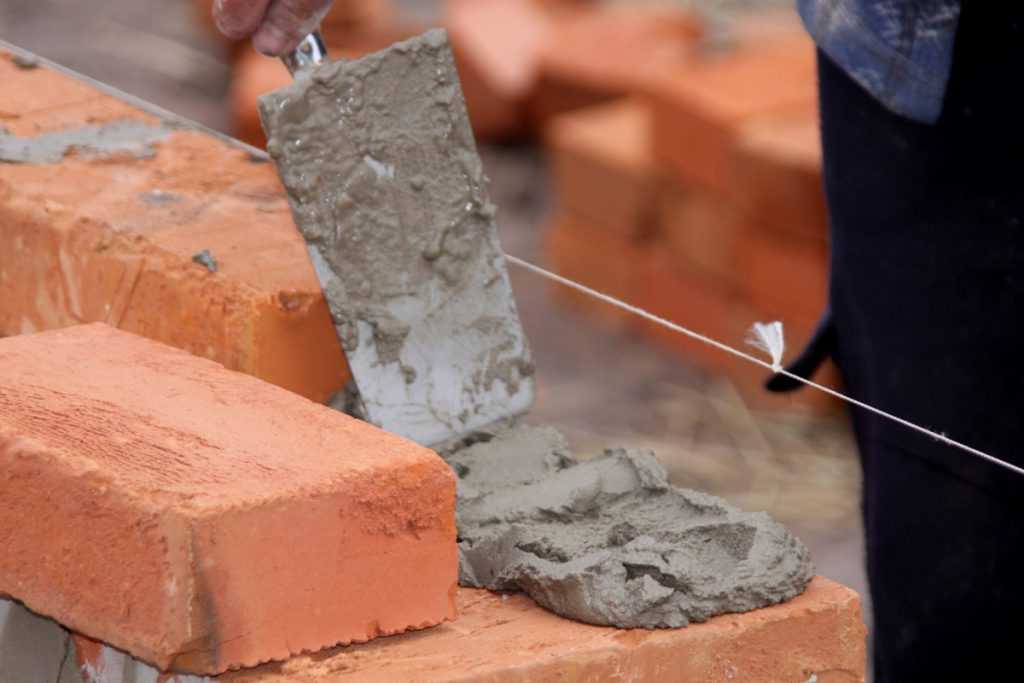

А для связки, то есть раствор требуется на основе извести или цемента с песком, в зависимости от уровня. Старайтесь делать швы, как можно меньше, в среднем печные дымоходы представляют со швами не более 15 мм.

Кладка кирпичного дымохода

Для формирования выдры или разделки, нужно использовать прутья и арматуру, но учтите, она не должна пересекать сам выводящий канал. Обязательно нужно контролировать толщину кладку для кирпичного дымохода, чтобы ширина, высота, имели одинаковые значения на каждом ряду.

Как уже говорилось, еще на этапе возведения позаботьтесь о штукатурке внутренних стен. Печные дымоходы, в частности, кирпичные, за счет своей шероховатой структуры способны серьезно навредить отводу газов. Со временем скапливается сажа, которая приведет к уменьшению тяги. Поэтому заранее позаботьтесь об этом. Штукатурка, даже легкая, только одних углов позволит значительно продлить срок службы канала без очистки.

При возведении старайтесь избегать частных ошибок:

  • Недостаточная высота по отношению к крыше, то есть один конек может перекрывать потоки воздуха, отчего легко может образоваться обратная тяга.
  • Некачественный раствор. Температура может достигать более 800 градусов и постепенно стенки начнут рушиться, если кладка была произведена не только с нарушением нормы, но и с использованием неправильного раствора.
  • Неравномерность внутренней стены. Поэтому на этапе возведение пользуйтесь уровнем, не только для измерения равномерности кладки, но также проверяйте вертикальные отклонения. Какие-либо перепады внутри трубы, приведут к завихрениям, а соответственно к ухудшению тяги.

Допустимое отклонение рассчитывается исходя из высоты трубы в 2 метра, на них не более 30 градусов наклона.

Вентканалы: необходимость обустройства

Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000мм. которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

  • труба керамическая,
  • утеплитель,
  • оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Некоторые производители выпускают керамические гильзы прямоугольного сечения. специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм. В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Посмотрите видео урок на тему «Устройство и монтаж керамического дымохода»:

https://youtube.com/watch?v=Spp6jsKhYS8

Какие инструменты и материалы подготовить

Для работы с выбранным материалом потребуются:

  • Мастерок.
  • Молоток.
  • Машина для шлифовки.
  • Строительный уровень.
  • Отвес.
  • Так как обложить буржуйку кирпичом нужно качественно и безопасно, следует использовать только красный огнеупорный материал.

Рекомендуем прочитать материал о причинах задымления буржуйки в дополнение к данной статье.

Для раствора, заполняющего швы, стоит использовать смесь из глины и песка.

Один из способов приготовления смеси для закрепления кирпичей представляет следующее:

  • Разные емкости наполняются глиной и песком в разных соотношениях.
  • Полученная смесь оставляется на пару дней для высыхания.
  • Из каждого раствора скручивается лепешка, оставляется на некоторое время, чтобы смесь «схватилась».
  • Засохший материал бросается с высоты около метра — если смесь не рассыпается, значит, она качественная.

Рекомендуем прочитать про установку кирпичной печи в деревянном доме в дополнение к данной статье.

Подобный подход требует временных затрат, однако гарантирует, что выбранные пропорции окажутся наиболее качественными и долговечными.

На схеме показаны основные процессы циркуляции воздуха

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

  1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
  2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
  3. Шейка трубопровода.
  4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
  5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
  6. Кровля;
  7. Обрешетка;
  8. Стропильная система;
  9. Стояк. Находится в чердачном помещении.
  10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
  11. Перекрытие;
  12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
  13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
  14. Шейка трубы, соединяющая печь с дымоходом.

Кладка кирпича

Как сделать дымоход для котла из кирпича? Построить его самостоятельно достаточно сложно, но при наличии строительных навыков – возможно.

Для удобства делают предварительную раскладку.

Она будет состоять из четырех каналов:

  • один для газового котла;
  • два вентиляционных каналов;
  • один канал для водонагревателя.

Как правило, кладку выполняют опытные строители. Строительный кирпич имеет размеры 25х12 см. Кладку выполняют аккуратно, стенки должны быть ровными (см. также статью Можно ли самостоятельно сделать печь-камин из кирпича для дачи ).

Дымоход с системой вентиляционных шахт

Каналы для вентиляции открываются вверху, а для газового агрегата – внизу. Внутренняя поверхность трубы должна быть идеально гладкой. Чем она ровнее, тем лучше тяга. Для этого поверхность шахты обязательно затирают изнутри.

Кладка вентиляционной шахты

Инструкция по возведению дымоотвода своими руками:

  • Из нужного количества кирпичей, которое определили в ходе предварительной раскладки, выкладывают шейку трубы;
  • Из этого же строительного материала сооружают и внутренний периметр;
  • Расширяют «Распушку» на ¼ кирпича и устанавливают в месте перехода через чердак;
  • При выходе на крышу делают выдру, тем самым обеспечивая ее пожарную безопасность;

Порядовка для кладки выдры

  • Стена конструкции должна составлять ½ кирпича. При возведении используют глиняный красный, но не двойной силикатный кирпич М 150. До самой крыши выкладывают ровный участок одинакового диаметра;
  • Расширяют стояк со всех сторон (выдру). Это защищает от попадания осадков через щели;
  • После расширения делают шейку. Ее выполняют так же, как и стояк;
  • В конце устанавливают оголовок.

Важные аспекты строительства

После выполнения всех предыдущих этапов следует заняться раскладкой шейки разделки. Для стандартного дымохода будет достаточно выкладки всего из пяти кирпичей.

Итак, как правильно производить построение?

  1. Начало самой разделки. Параметры наружной поверхности будут составлять примерно 600х500 мм. Нужно вставить половинки и четвертинки от целого кирпича. Следует предварительно закупить специальные строительные пластины, которые будут вставляться внутрь. Это поможет ровно проложить канал для выведения дыма.
  2. Строительство третьего ряда. Габариты приблизительно будут равняться 650х550 мм. Стоит подобрать сюда более плотные пластины приблизительно в 80 мм. На этом этапе распушка постепенно начнет приобретать окончательную форму.
  3. Выкладка четвертого и пятого ряда. Применяется целый кирпич. Шестой ряд выкладывается с обязательным соблюдением перевязки и никак иначе.

Чердачные работы

Для чердачной работы следует начать с обустройства основного стояка. Нужно проделать отверстие в поверхности кровли и провести через него оборудование. Это вся часть работы, выполняемая в чердачном помещении. Далее, происходит обустройство части, по которой дымоход выводится на крышу.

Крыша

Как и ранее первостепенный этап работы – выкладка стояка. Не следует забывать о привязках кладки кирпича. Выводится труба приблизительно на три ряда выше уровня кровли, затем можно начинать укладывать выдру.

Выдра

Выкладывать этот этап требуется в девять или более рядов. Каждый последующий больше предыдущего на четверть от целого кирпича. Следует точно придерживаться размеров дымового протока — он не должен ни расшириться, ни сузиться. Выступ будет иметь направление вперед. Края дымохода остаются на своем месте. Посредством выдвинутых вперед кирпичей, выдра будет расширяться по ширине приблизительно в третьем укладе. В четвертом ряду в длину должны стать больше выступы с боков. Пятый по счету ряд должен закрыть щель между кровлей и выстроенной кладкой дымохода.

Шестой ряд закроет образовавшиеся боковые открытые зоны. Формирование основных выступов завершится на седьмой кладке. Останется только оформление задней части.

Последний, четвертый по счету выступ должен образоваться в ряду под номером восемь. Для формирования правильного дымоотвода нужно внимательно соблюдать установленные перевязки и не нарушать порядок расположения пластин. Девятая кладка идентична восьмой. На этом этапе можно приступить к выкладыванию так называемой шейки дымохода.

Производится это также в несколько рядов. Если говорить точнее, то в три и более ряда. Размер следует подбирать, опираясь, на исходные размеры и высоту дымового канала. Ни в коем случае не следует нарушать правил обустройства дымохода над кровлей здания, поскольку будущая работоспособность и даже безопасность прибора зависят именно от этого. Установленные размеры сохраняются вне зависимости от подобранной модели устройства.

Завершающий этап

Постройка дымохода своими руками почти завершена. Теперь требуется соорудить оголовок. Его можно начинать выкладывать на сформировавшуюся шейку. Выполняется этап в точности так же как и распушка, поэтому составить большого труда это не должно. Когда работа закончена, следует уделить немного времени для подбора флюгарки либо же колпака для дымохода.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом

Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент. Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны

Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

  • Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
  • При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
  • Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

  • Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
  • Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Особенности стальных дымоходов, их плюсы и мунусы

Дефлектор на дымоход своими руками: чертежи и схемы

Правила монтажа металлического дымохода своими руками

Почему так важно правильно выбрать раствор для кладки дымохода?

Проблемой каминов и печей является то, что каждый сегмент такой системы подвергается разному негативному воздействию (либо с разной интенсивностью). Больше всего «достается» кирпичной трубе внутри помещения – на нее действует дым, конденсат (влага) и различные кислоты, образующиеся во время сгорания топлива.

Процесс кладки печным раствором на основе цемента

Итого, со временем на стенках дымоходной трубы начинает в больших количествах оседать копать и сажа, что в итоге оборачивается еще большим количеством конденсата и снижением тяги. При этом наружная часть дымохода вовсе не страдает – на нее не воздействуют никакие агрессивные факторы.

Сегмент дымохода над крышей страдает из-за несколько других проблем. Там вся проблема в атмосферных осадках, а конкретно в ветре, дожде и снеге. Но еще большей проблемой является возникновение разницы между температурой выводимых газов и температурой воздушных масс.

Как обложить металлическую печь

Обкладка печи кирпичом начинается с разметки периметра будущей конструкции. При этом расстояние в 10 см между металлической основой и выкладываемой стенкой считается оптимальным. Если оно будет больше, то большая часть тепла будет уходить на обогрев этого расстояния, а стена будет медленнее греться. Меньший зазор укорачивает срок службы металла.

Раствор

Раствор для кладки может быть приготовлен одного из следующих видов:

  • Из цемента, смешанного с шамотной глиной,
  • Из цемента с примесью клея для керамогранита,
  • Из глины с песком.

Старые мастера предпочитают глиняный раствор. Видов глины в природе великое множество. У каждого из них свои свойства, поэтому пропорции состава в каждом случае будут разные. Если глины слишком много, то высохший состав будет трескаться, а если слишком мало – плохо схватываться. Для образца можно приготовить раствор, в котором песка и глины почти поровну, и подсушить его. Результаты этого опыта покажут, какие изменения нужно будет внести.

Монтаж

Работа проводится с учетом следующих правил:

  • Кирпич лучше заранее замочить в воде, это повысит адгезию его поверхностей с веществом раствора.
  • Кладка производится толщиной в полкирпича, начиная с угла сооружения. Первый и каждый нечетный ряд начинаем с целого, каждый четный – ¾.
  • Швы полностью заполняем раствором, а излишки убираем сразу же.
  • Параллельность рядов выверяем уровнем, а вертикальность стенок и углов – отвесом.
  • Стоит кое-где оставлять отверстия для вентиляции теплого воздуха и более быстрого прогрева помещения.
  • Не забудьте оставить отверстие перед дверцей топки для обслуживания.
  • Кладка прекращается на уровне каменки.

Как построить дымоход — строительство

При строительстве дымохода вы всегда должны работать от земли вверх, что обычно означает, что вы начнете проект на вершине камина, если целью дымохода является вентиляция камина.

Убедитесь, что вы строите дымоход на железобетонной площадке.

Если нет, то перед строительством дымохода вам придется уложить бетонную площадку толщиной от 8 до 12 дюймов, в зависимости от того, сколько этажей имеет дом.

  • Смешайте раствор с предложенными порциями цемента, извести и строительного песка. Консистенция будет правильной, если смесь напоминает по густоте арахисовое масло. Используя кельму, нанесите на каждый кирпич столько раствора, чтобы он вытекал из швов. Это гарантирует, что швы заполнены без воздушного пространства.
  • Укладывайте кирпичи друг на друга, наращивая стенки дымохода с каждой стороны. Периодически используйте уровень, чтобы убедиться, что кирпичная стена ровная как по горизонтали, так и по вертикали. При необходимости корректируйте, пока раствор не высох.

Установите металлический оклад там, где дымоход выходит через стены. Используйте оклад в местах сопряжения дымохода с крышей и в качестве подкладки под крышку дымохода. Загерметизируйте оклад с помощью водонепроницаемого силиконового герметика.

Установите колпак на верхнюю часть кирпичного корпуса дымохода, убедившись, что он выступает за стену дымохода минимум на 2 дюйма и имеет наклон не в сторону дымохода, а в сторону строения. Убедитесь, что колпак имеет край, который позволяет воде стекать от дымохода, чтобы уменьшить попадание влаги внутрь.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Сейчас читают:

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Кладка дымохода из кирпича. Технология возведения дымоходной трубы из кирпича

Итак, кладку кирпичной трубы на крыше надо предусмотреть еще на стадии строительства дома. Так проще будет проводить весь процесс сооружения. То есть не надо будет делать отверстия в перекрытиях и кровельной конструкции. При этом необходимо добавить, что насадной вариант поднимается вместе с печкой. Другого варианта здесь нет. Пристяжной (коренной) или пристенный можно возводить уже после того, как проведен монтаж печи, так как обе конструкции являются отдельно стоящими.

На самом деле конструкция кирпичного дымохода проста. Но сам процесс ее возведения сложен, потому что каждый ряд укладываемых кирпичей требует от мастера точного их места укладки с выравниванием каждого ряда по горизонтали

При этом очень важно добиться и ровности вертикальных плоскостей, которые формируют внутреннюю трубу. Именно она и является самым важным элементом всей конструкции, потому что от нее зависит тяга и эффективность работы нагревательного оборудования

Существует несколько схем кладки кирпичей в конструкции дымохода. Но самый простой показан на фото ниже

Обратите внимание, кладка проводится в полкирпича, и этого бывает достаточно, чтобы говорить об эффективности собранной конструкции

Здесь важен не сам способ кладки или схема монтажа кирпичей, здесь важно соблюсти площадь сечения внутренней полоски

То есть получается так, что ствол дымоходного сооружения возводится над печкой практически одинаково по всей высоте конструкции. Единственное отклонение – это распушка и выдра, где кирпичи укладывают в более расширенном положении. Предлагаем посмотреть

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

  • Основной из них – длительный срок эксплуатации . Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
  • Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
  • Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Устройство кирпичных дымоходов

Прежде чем начать строительство, нужно внимательно изучить конструкцию и порядок возведения дымохода.

Особенности кладки кирпичной дымовой трубы

  1. Кладка дымоходной трубы начинается сверху печки. Но сначала на неё нужно установить насадную трубу. Во время строительства дымохода соблюдайте перевязку между рядами.

  2. Каждый ряд должен быть строго горизонтальным, а вся конструкция в целом — вертикальной. Проверяйте это при помощи строительного уровня.
  3. Чтобы сцепление кирпичей было прочным, используйте специальный состав, в который входит глина, цемент и песок.
  4. Толщина наносимого раствора должна быть не более 5–10 мм. Если этим пренебречь, то конструкция станет менее прочной, так как из-за высоких температур, при которых работает печной дымоход, раствор может раскрошиться.

  5. Хорошо заделывайте стыки между кирпичами, чтобы искры из трубы не попадали в помещение.
  6. Старайтесь строить дымоход только из цельных кирпичей. При необходимости установки части используйте минимальное количество раствора.

Конструкция кирпичного дымохода

Кирпичный дымоход состоит из нескольких обязательных частей.

  1. Первый его элемент — это труба с задвижкой. Кирпичи, которыми её выкладывают, нужно перевязывать.
  2. На 5–6 кирпичных рядов ниже потолка устанавливается шейка распушки. Это уширение снаружи дымохода в местах прохода перекрытий.

  3. Часть дымохода, расположенная на втором этаже и чердаке — стояк. Он идёт до основания кровли.

  4. В месте прохода через кровлю устраивается выдра. Это ещё одно уширение внешней поверхности дымохода, которое защищает кровлю от возгорания. Место прохода кровли тщательно гидроизолируется воротником из металлического листа.

  5. Затем обустраивается шейка. Это небольшой прямой участок дымохода обычного сечения.
  6. Завершающим фрагментом является оголовок. На него устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков.

Расчет параметров кирпичного дымохода

Для качественного монтажа дымоотводной системы требуется предварительный расчет основных параметров – высоты трубы и сечения канала для отвода газов. Это позволит обеспечить отличную тягу и безопасную эксплуатацию конструкции.

Высота трубы

Данный параметр определяется на основании технических требований:

  • Минимально допустимый перепад высоты между решеткой колосника и оголовком – 5 метров.
  • Если крыша выполнена из воспламеняющихся материалов, высота дымоходного оголовка составит 150 см; при настилке кровли из негорючего материала высота составит 50 см.

Наличие парапета или конька не должно создавать помех для безопасной эксплуатации дымохода. Для этого соблюдаются следующие правила:

  • При расположении трубы на расстоянии 150 см от конька или парапета ее возвышение над ними составляет 50 см.
  • При удалении оголовка дымохода от парапета и конька на расстоянии от 150 до 300 см не требуется дополнительного возвышения.
  • При удалении оголовка от края кровли на 300 см он может быть расположен ниже конька на высоту по наклонной прямой с углом в 12 градусов.

Если на территории участка расположено высокое строение, дымоход должен быть на 50 см выше его крыши.

Сечение канала

Если дымоход обустраивается для металлической печи или для твердотопливного котла, тогда расчет подходящего сечения проводится с учетом рабочей мощности оборудования:

  • Мощность – до 3,5 кВт, сечение – 14×14 см.
  • Мощность – от 3,6 до 5,1 кВт, сечение – 14×20 см.
  • Мощность – от 5,1 до 6,9 кВт, сечение – 20×27 см.
  • Мощность – от 7,1 кВт, сечение – 27×27 см.

Данные о мощности заводского отопительного оборудования указаны в техническом паспорте. Для самодельных устройств подобный параметр рассчитывается по формуле:

W = V×0,63×0,8×E/t, где

W – мощность отопительного оборудования (кВт).

V – объем топочного отделения (куб. м).

0,63 – коэффициент средней загрузки топочного отделения.

0,8 – коэффициент, определяющий часть топливного материала, который сгорает полностью.

Е – тепловая энергия топливного материала (кВт×ч/куб. м).

T – длительность горения одной загрузки топлива (час).

Тепловая энергия зависит от типа древесины и степени ее влажности.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
