Как рассчитать теплоотдачу стальной трубы и для чего это делается

Металлопластиковые трубы

Этот тип труб является самым востребованным среди потребителей. Такие изделия выпускаются в широком типоразмерном ассортименте и идеально подходят для монтажа систем отопления. Они обладают следующими достоинствами:

• повышенная прочность и долговечность (алюминиевая или стекловолоконная основа, покрытая пластиком, в целом создает высокопрочную конструкцию, не разрушающуюся со временем и стойкую к механическим повреждениям);
• стойкость к коррозионным процессам (герметичное внешнее покрытие не пропускает воздух);
• минимальное гидравлическое сопротивление (такие трубы идеально подходят для систем отопления с естественной и принудительной циркуляцией воды);
• обладают антистатическим свойством;
• простота и высокая скорость монтажа (для установки не требуются профессиональные знания, достаточно ознакомиться с техникой монтажа в интернете и приобрести специальный паяльник);
• низкая стоимость труб любых диаметров и комплектующих к ним.

Надежное соединение элементов обеспечивают специальные элементы – фитинги. Если металлопластиковые трубы необходимо соединить с металлическими либо запорной арматурой, применяются фланцы или переходники на резьбовое соединение.

При монтаже отопительной системы из труб и фитингов, армированных стекловолокном, операция по зачистке этих элементов не требуется, что значительно убыстряет и упрощает работы.

Таким образом, металлопластиковые трубы являются оптимальным вариантом для самостоятельного монтажа отопительной системы. Главное – правильно подобрать необходимое количество и диаметр труб и комплектующих (фитингов).

Как увеличить теплоотдачу трубы отопления своими руками

Расчёт теплоотдачи трубы требуется при проектировании отопления, и нужен, чтобы понять, какой объём тепла потребуется, чтобы прогреть помещения и, сколько времени на это уйдёт. Если монтаж производится не по типовым проектам, то такой расчёт необходим.

Для каких систем нужен расчёт?

Коэффициент теплоотдачи считается для тёплого пола. Всё реже эта система делается из стальных труб, но если в качестве теплоносителей выбраны изделия из этого материала, то произвести расчёт необходимо. Змеевик – ещё одна система, при монтаже которой необходимо учесть коэффициент отдачи тепла.

Радиатор из стальных труб

Регистры – представлены в виде толстых труб, соединённых перемычками. Теплоотдача 1 метра такой конструкции в среднем – 550 Вт. Диаметр же колеблется в пределах от 32 до 219 мм. Сваривается конструкция так, чтобы не было взаимного подогрева элементов. Тогда теплоотдача увеличивается. Если грамотно собрать регистры, то можно получить хороший прибор обогрева помещения – надёжный и долговечный.

Как оптимизировать теплоотдачу стальной трубы?

В процессе проектирования перед специалистами встаёт вопрос, как уменьшить или увеличить теплоотдачу 1 м. стальной трубы. Для увеличения требуется изменить инфракрасное излучение в большую сторону. Делается это посредством краски. Красный цвет повышает теплоотдачу. Лучше, если краска матовая.

Другой подход – установить оребрение. Оно монтируется снаружи. Это позволит увеличить площадь теплоотдачи.

В каких же случаях требуется параметр уменьшить? Необходимость возникает при оптимизации участка трубопровода, расположенного вне жилой зоны. Тогда специалисты рекомендуют утеплить участок – изолировать его от внешней среды. Делается это посредством пенопласта, специальных оболочек, которые производятся из особого вспененного полиэтилена. Нередко используется и минеральная вата.

Производим расчёт

Формула, по которой считается теплоотдача следующая:

• К – коэффициент теплопроводности стали;
• Q – коэффициент теплоотдачи, Вт;
• F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.

dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.

Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.

Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

• К = 0.047, коэффициент теплоотдачи;
• F = 10 м 2. площадь трубы;
• dT = 60° С, температурный напор.

Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

Увеличение теплоотдачи отопительной магистрали

Изучая способы эффективного обогрева помещений различных типов, владельцы задаются вопросом о том, как увеличить теплоотдачу трубы отопления. Главное в этом – отношение объема трубы ко всей площади ее поверхности.

Полученные показатели помогут правильно сделать все расчеты и не допустить ошибок. Кроме того, данный вопрос следует поднимать еще во время строительных работ, поскольку в готовом объекте решить этот вопрос сложнее.

Секционные

Секционные стальные регистры отопления из гладких труб могут состоять как из одной, так и из нескольких отрезков, концы которых закрыты заглушками. Входящая труба с теплоносителем врезается в верхнюю часть секции. Перемещаясь из стороны в сторону, вода постепенно заполняет всю секцию.

Для изготовления данного вида теплообменника используются гладкие стальные трубы сечением 25-400 мм. Чаще всего применяют трубы 76, 89, 108 и 159 мм в диаметре. Врезку входных и выходных патрубков можно выполнять на резьбе, фланцевым соединением или сваркой.

Дополнительно оборудование оснащено штуцером с резьбой, в который подключается воздухоотводчик. Такие стальные регистры рассчитаны на максимальное давление теплоносителя в пределах 10 кгс/см2 или 1 МПа.

Установленные по бокам трубы заглушки бывают плоские или в форме эллипса. Переходы между трубами стараются делать максимально близко к краям, чтобы увеличить теплоотдачу оборудования.

Зачем это нужно?

Безупречная эстетика, смертоносная эффективность

В общем и целом посчитать коэффициент теплоотдачи трубы нужно в двух категориях случаев:

• При расчете нагревательных приборов;
• Чтобы оценить количество потерь тепла на трубопроводах, транспортирующих теплоноситель.

Отопительные приборы

Что за нагреватели используют в качестве отдающих тепло элементов трубы?

Из широко распространенных стоит упомянуть:

• Теплый пол;
• Полотенцесушители и разнообразные змеевики;
• Регистры.

Теплый пол

В качестве нагревательного элемента для водяного теплого пола (есть еще и теплый пол с электрическим подогревом) практически всегда выступают именно трубы; однако использование стальных труб для отопления последнее время стало редкостью.

Причины очевидны: стальная труба подвержена коррозии и уменьшению просвета со временем; монтаж трубы без резьбовых соединений требует наличия сварки; монтаж стальной трубы на трубных резьбах — это всегда потенциальные утечки. А что такое течи в полу, под стяжкой? Мокрый потолок на нижнем этаже или в подвале и постепенное разрушение перекрытия.

Именно поэтому в качестве нагревательного элемента для теплого пола совсем недавно предпочитали использовать змеевики из металлопластиковой трубы ( с обязательным монтажом фитингов вне стяжки), сейчас же в стяжку все чаще укладывается армированный полипропилен.

Он имеет низкий коэффициент теплового расширения и при правильном монтаже не требует ремонта и обслуживания много десятилетий. Применяются и другие пластики.

Теперь это делают так

Полотенцесушители

Стальные полотенцесушители весьма распространены в домах советской постройки. Еще совсем недавно они были частью типового проекта любого строящегося дома, причем вплоть до 80-х годов  всегда монтировались на резьбовых соединениях.

Циркуляционные врезки в элеваторных узлах, обеспечивающие постоянно горячие стояки отопления, тоже появились относительно недавно.

Раз так — режимом работы полотенцесушителя были повторяющиеся охлаждения и нагревы. Расширения — сжатия. Как на это реагировали резьбовые соединения? Правильно. Начинали течь.

Позже, когда полотенцесушители стали частью стояков отопления и загрели круглосуточно, проблема течей отошла на второй план. Сам же размер сушилки (и, соответственно, эффективная площадь теплоотдачи) резко уменьшился. Причина — изменение среднесуточной температуры.

Если раньше змеевик в ванной нагревался лишь тогда, когда владельцы ванной пользовались горячей водой, то теперь грел постоянно.

Экстремалы и теперь устанавливают стальные сушилки в ванных

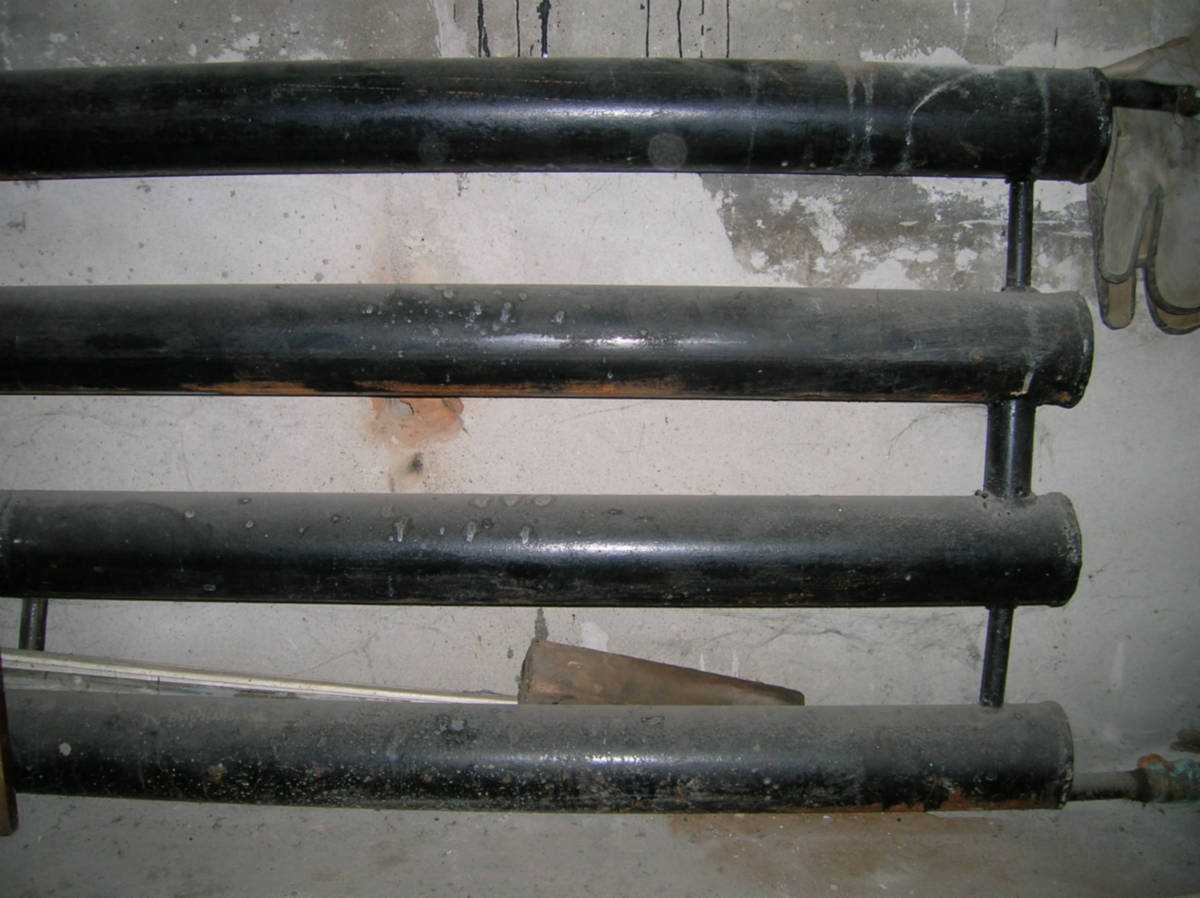

Регистры

Во многих производственных помещениях, в складах и даже некоторых давно не ремонтировавшихся магазинах внимание привлекает несколько рядов толстых труб под окном, от которых идет ощутимый жар. Перед нами один из дешевейших отопительных приборов эпохи развитого социализма — регистр

Он представляет собой несколько толстых труб с заваренными торцами и перемычками из тонких трубок. В простейшем варианте это вообще может быть одна толстая труба, идущая по периметру помещения.

Забавно сравнить теплоотдачу стального регистра с занимающей сопоставимый объем в комнате алюминиевой батареей современного образца. Разницы в теплоотдаче в разы.

Как за счет большей теплопроводности алюминия, так и за счет огромной поверхности теплообмена с воздухом у современного решения. Об эстетике в случае регистра говорить, сами понимаете, не приходится вообще.

Однако регистр был решением дешевым и доступным. К тому же крайне редко требовал ремонта или обслуживания: забитая даже наполовину труба продолжала греть, ну а проваренный электросваркой шов течь начинал примерно после пятисотого удара кувалдой.

В самом деле, чему тут ломаться?

https://youtube.com/watch?v=MutalUyY_us

Теплоотдача 1 метра стальной трубы таблица в ваттах

Расчёт теплоотдачи трубы требуется при проектировании отопления, и нужен, чтобы понять, какой объём тепла потребуется, чтобы прогреть помещения и, сколько времени на это уйдёт. Если монтаж производится не по типовым проектам, то такой расчёт необходим.

Для каких систем нужен расчёт?

Коэффициент теплоотдачи считается для тёплого пола. Всё реже эта система делается из стальных труб, но если в качестве теплоносителей выбраны изделия из этого материала, то произвести расчёт необходимо. Змеевик – ещё одна система, при монтаже которой необходимо учесть коэффициент отдачи тепла.

Радиатор из стальных труб

Регистры – представлены в виде толстых труб, соединённых перемычками. Теплоотдача 1 метра такой конструкции в среднем – 550 Вт. Диаметр же колеблется в пределах от 32 до 219 мм.

Если грамотно собрать регистры, то можно получить хороший прибор обогрева помещения – надёжный и долговечный.

Как оптимизировать теплоотдачу стальной трубы?

В процессе проектирования перед специалистами встаёт вопрос, как уменьшить или увеличить теплоотдачу 1 м. стальной трубы. Для увеличения требуется изменить инфракрасное излучение в большую сторону. Делается это посредством краски. Красный цвет повышает теплоотдачу. Лучше, если краска матовая.

Другой подход – установить оребрение. Оно монтируется снаружи. Это позволит увеличить площадь теплоотдачи.

В каких же случаях требуется параметр уменьшить? Необходимость возникает при оптимизации участка трубопровода, расположенного вне жилой зоны. Тогда специалисты рекомендуют утеплить участок – изолировать его от внешней среды. Делается это посредством пенопласта, специальных оболочек, которые производятся из особого вспененного полиэтилена. Нередко используется и минеральная вата.

Производим расчёт

Формула, по которой считается теплоотдача следующая:

• К – коэффициент теплопроводности стали;
• Q – коэффициент теплоотдачи, Вт;
• F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.

dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.

Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.

Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

• К = 0.047, коэффициент теплоотдачи;
• F = 10 м 2 , площадь трубы;
• dT = 60° С, температурный напор.

Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

Источник

Расчет теплоотдачи трубы

Сколько тепла отдает воздуху помещения стояк или лежак системы отопления? На сколько градусов остывает вода в изолированной воздушной теплотрассе? Как правильно и экономично выполнить теплоизоляцию трубопровода? Используя представленную далее.

. программу в Excel, можно оперативно получить точные ответы на эти и другие вопросы!

Объект исследований — труба с теплоносителем — водой, окруженная воздушным пространством.

Очередные пользовательские функции (ПФ) Полковова Вячеслава Леонидовича выполняют автоматический расчет теплоотдачи трубы с теплоизоляцией поверхности и без таковой в любом пространственном положении.

Напомню, что пользовательской функцией (ПФ-функцией, UDF-функцией) в Excel называется программа (макрос), записанная на языке VBA в программном модуле файла, и имеющая вид:

• y – значение функции (искомый расчетный параметр);
• x1,x2,x3, …,xn – значения аргументов функции (исходные данные).

Виды отопительных регистров

Стальные отопительные регистры представляют собой водогазопроводные или электросварные трубы, которые с помощью сварки соединяются в приборы для обогрева помещений. Они могут быть разной конфигурации. В соответствии с формой приборов выделяют следующие разновидности:

• Змеевиковые;
• Секционные.

На рисунке показаны некоторые варианты их конструктивного исполнения.

Секционные в свою очередь подразделяются на виды в зависимости от способа соединения: ниткой или колонкой. В первом случае нагретая жидкость проходит последовательно по каждой трубе, двигаясь по прибору, как в змеевике. Во втором – теплоноситель входит в каждую последующую трубу с двух сторон параллельно, как показано на рисунке выше.

Иногда применяют аналогичные конструкции из металлического профиля прямоугольного или квадратного сечения. Они несколько дороже круглых, но могут быть удобны для самостоятельного изготовления при наличии исходного материала.

Несмотря на непривлекательный внешний вид, стальные регистры довольно популярны в помещениях технического назначения. Их часто можно встретить в гаражах, мастерских, производственных цехах, а иногда и в общественных зданиях. Некоторые домовладельцы отдают предпочтение именно регистрам из труб из-за относительной дешевизны изделия и возможности изготовления своими руками прибора нужной длины и формы.

По способности отдавать тепло такие приборы несколько уступают радиаторам аналогичной длины, но при этом имеют меньшую стоимость. Важным преимуществом гладкотрубных регистров является простота в уходе за ними. Именно удобство регулярного очищения обуславливает их частое применение в медицинских учреждениях.

Для увеличения теплоотдачи стальной трубы используют оребрение из пластин. Они существенно увеличивают площадь контакта с окружающим воздухом, к тому же улучшают конвекцию. Эффективность таких отопительных приборов примерно раза в 3 выше, чем гладкотрубных. Недостаток регистров с оребрением только в сложности удаления пыли, которая скапливается между пластинами.

Существуют и более сложные современные конструкции вертикальных регистров. Они могут быть как прямыми, так и дугообразными в плане, повторяя очертания самых сложных архитектурных форм. Возможны варианты расположения колонок в один или два ряда. Такие регистры очень удобны для больших высоких помещений и дают свободу смелым дизайнерским решениям.

Теплый пол

Не так давно теплый пол от полотенцесушителя или комнатного радиатора становился продолжением общей системы отопления в квартире, в разы увеличивая площадь обогревающей поверхности. Но вода в качестве теплоносителя именно в этой ситуации может создать немало проблем.

Как бы ни были надежны стальные трубы, они не вечны, а места соединений, особенно резьбовых, могут со временем дать течь. Только представьте, что это произошло внутри бетонной стяжки, которую так просто не снять. По этой причине теплый пол в водяном исполнении практически не применяется.

Если вы все-таки решили реализовать эту систему, вам придется подумать, как сделать ее максимально эффективной. Мощность теплого пола должна рассчитываться с предельной точностью. Но если цифры показывают, что теплопередача получается недостаточной, нужно в первую очередь озаботиться повышением эффективности стальных труб.

Поскольку эта конструкция контактирует не с воздухом в помещении, а нагревает материалы пола, сыграть можно только на увеличении протяженности труб. Поэтому их и укладывают компактной, но длинной «змейкой». Благодаря большой площади собственной поверхности она передает много тепла.

Нюанс: при плотной укладке нескольких погонных метров трубы теплоотдача теплого пола в целом возрастет, а каждого отдельного сегмента, не критично, но уменьшится.

Причина в том, что слишком близко расположенные трубы частично налаживают теплообмен друг с другом. Вокруг каждой создается нагретая зона, что приводит к некоторому снижению теплового напора.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Регистры

Самая простая конструкция радиаторов отопления – регистры. Это заваренные с торцов трубы среднего или большого диаметра, одиночные или соединенные в секции трубками-перемычками. Их можно увидеть в подъездах, на промышленных объектах или в частных домах с индивидуальным отоплением.

• LiveJournal
• Blogger

Стальные трубопроводы считаются традиционными для устройства систем водоснабжения, водоотведения и подземной подачи газа Чтобы повысить их тепловую мощность используют метод увеличения площади – наваривают тонкие металлические пластины. Это улучшает теплоотдачу батареи почти в полтора раза. Примерно такой же теплопередачей обладают компактные радиаторы – ближайшие родственницы чугунных батарей-гармошек. Хотя до панельных биметаллических приборов им, конечно, далеко.

Чтобы теплоотдача радиаторов отопления была максимальной, используют простой и незатратный метод конвекции. Этот способ заключается в правильном навешивании прибора. Его устанавливают как можно ближе к полу, где скапливается холодный воздух, но оставляют необходимые для циркуляции зазоры, в том числе и у самой стены.

При таком монтаже секции батареи соприкасаются со средой, имеющей минимально возможную в данных условиях температуру, то есть увеличивается тепловой напор. А нагретый регистрами воздух благодаря оставленным зазорам беспрепятственно поднимается вверх, и помещение протапливается быстрее.

Отличный метод – увеличить площадь передающей тепло поверхности. Делают это разными способами:

1. Наращиванием общей длины нагревательных труб путем формирования из них U-образных регистров.
2. Оребрением – строго говоря, этот способ увеличивает не конкретно теплопроводность стальной трубы, а всего радиатора, но мощность возрастает на 50%.
3. Увеличением количества секций.

Лучшей теплоотдачей обладают поверхности черного цвета, но далеко не в каждый интерьер впишется такая мрачная батарея, отчего этот способ и не нашел применения. Регистры традиционно продолжают окрашивать в белый цвет.
