Примеры расчета водяного теплого пола

Далее вы сможете ознакомиться с двумя примерами расчета водяного теплого пола:

Пример 1

В комнате с длиной стен 4.6 м, мебель в которой занимает практически четвертую ее часть, теплый пол должен занимать не менее 17 м2. Для его выполнения применяются трубы диаметром 20 мм, которые укладываются как змейка. Между ними выдерживается шаг в 30 см. Укладка выполняется вдоль короткой стены.

Если помещение очень холодное, то может потребоваться проложить двухконтурное отопление. Тогда следует запастись не менее 140 м труб, такая протяженность трубопровода поможет компенсировать сильное падение давления на выходе и на входе системы. Можно делать каждый контур разной длины, но отличие между ними не должно быть больше 15 метров. К примеру, один контур выполняется протяженностью 76 м, а второй – 64 м.

Расчет теплого пола можно проводить двумя методами:

Для первого способа применяется формула: L = S ? 1,1 / B, где L – длина трубопровода; B – шаг укладки, измеряемый в метрах; S – площадь отопления, в м2.
Во втором варианте применяются табличные данные, приведенные ниже. Их умножают на площадь контура.

Шаг укладки, в метрах	Расход трубы на 1м2 отапливаемой площади, в погонных метрах
0,1	10
0,15	6,7
0,20	5
0,25	4
0,30	3,4

Пример 2

Требуется провести теплый пол в комнате с длиной стен 5х6 м, общая площадь которой составляет 30 м2. Чтобы система эффективно работала, она должна отапливать не менее 70% пространства, что составляет 21 м2. Будем считать, что средние теплопотери – около 80 Вт/м2. Так, удельными будут теплопотери 1680 Вт/м2 (21х80). Желательная температура в комнате – 20 градусов, при этом будут использоваться трубы с диаметром 20 мм. На них ложится 7 см стяжка и плитка. Зависимость между шагом, теплотой теплоносителя, плотностью теплового потока и диаметром труб представлена на схеме:

Так, если имеется 20 мм труба, для компенсации теплопотери 80 Вт/м2 потребуется 31,5 градусов при шаге 10 см и 33,5 градусов при шаге в 15 см.

Температура на поверхности пола на 6 градусов меньше, нежели температура воды в трубах, что обусловлено наличием стяжки и покрытия.

Монтаж теплого водяного пола

Начиная чертить схему примерного размещения труб, стоит задуматься: а нужно ли греть пол там, где стоит мебель? Если перестановка в ближайшие годы не планируется, то смысла в этом нет. Те же, кто любит постоянно что-то менять и переставлять, могут расположить трубы по всей комнате. Водяной пол это позволяет.

Итак, для схемы потребуется бумага-миллиметровка, линейка с карандашом и точные замеры комнаты. Очертив на листе контур помещения с учётом масштаба и мебели, нужно примерно наметить места расположения труб. Когда схема будет готова, по ней удастся узнать длину всего трубопровода. К этому значению нужно прибавить ещё два метра на стояк и возможные погрешности. Зная диаметр трубы и её длину, можно посчитать и объём воды, необходимой для заполнения контура. Эта информация понадобится при выборе котла и насоса.

Выбор труб

Чаще всего встречаются диаметры 16, 20 и 25 мм. Разумеется, чем шире труба, тем больше её теплоотдача и тем лучше она справляется с задачей обогрева помещения, однако следует учитывать и мощность насоса, а также максимальную высоту будущей стяжки.

Способы укладки

Всего существует четыре схемы укладки труб: змейка, двойная змейка, угловая змейка и улитка.

Змейка и угловая змейка укладываются последовательно, так что в одной стороне комнаты пол будет теплей, чем в другой. Такой способ укладки используется только в небольших помещениях.

Улитка и двойная змейка располагаются иначе: часть контура с тёплой водой соседствует с другой частью, где вода уже начала остывать. Это позволяет распределять тепло более равномерно. Улитка, не имеющая резких поворотов, характеризуется ещё и меньшими потерями давления.

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

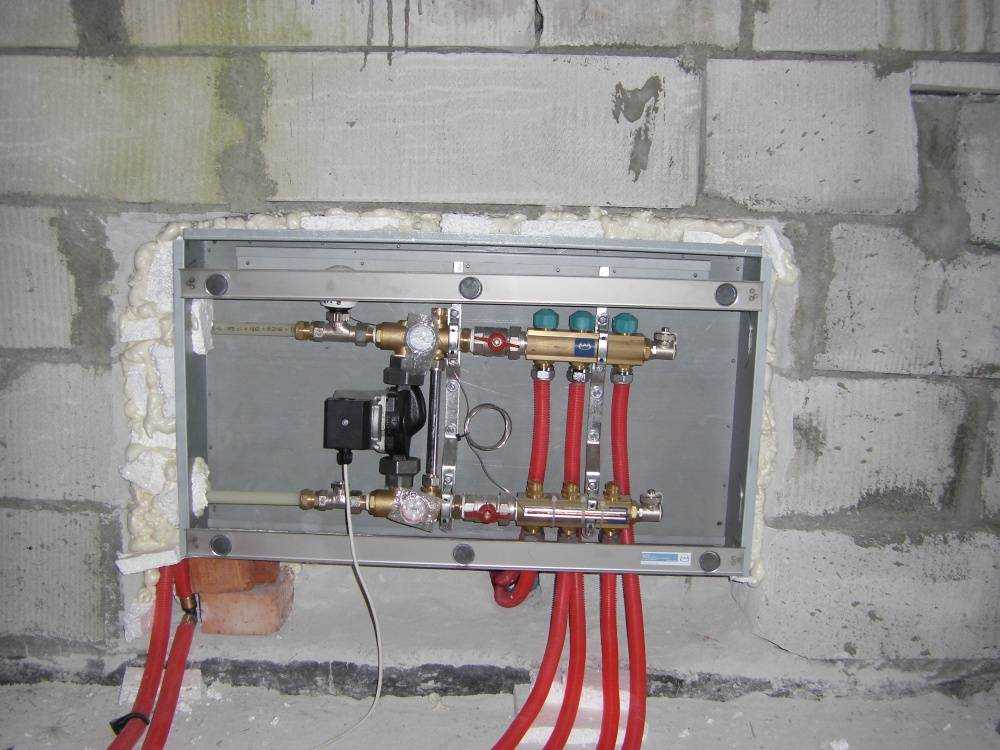

Коллекторный шкаф и его установка

Перед тем, как рассчитывать расход трубы, необходимый для установки на поверхность и теплый пол, нужно подготовить место для коллектора.

Коллектор – это устройство, которое поддерживает давление в трубах и нагревает использованную воду. Также это устройство позволяет поддерживать необходимую температуру в помещении. Стоит заметить, что покупать коллектор необходимо в зависимости от размеров помещения.

Как и где необходимо устанавливать коллекторный шкаф?

Для установки коллекторного шкафа нет никаких ограничений, в то же время, есть несколько рекомендаций.

Не рекомендуется устанавливать шкаф слишком близко к полу. Рассчитайте, сколько сантиметров уйдет на стяжку, тепло и гидроизоляцию, а также на трубы, и только потом планируйте установку шкафа.

Слишком высоко устанавливать коллекторный шкаф также не рекомендуется, так как в конечном итоге циркуляция воды может происходить неравномерно. Оптимальная высота для установки шкафа 20-30 см. над голым полом.

Советы для тех, кто решился на монтаж теплого пола самостоятельно

В шкафу коллектора сверху должен быть воздухоотвод.Укладывать теплый пол под мебелью категорически запрещается. Во-первых, потому что это приведет к порче материалов, из которых изготовлена мебель. Во-вторых, это может привести к возгоранию. Материалы, которые легко воспламеняются, могут легко загореться, если в комнате будет высокая температура. В-третьих, тепло из пола должно постоянно подниматься вверх, мебель этому препятствует, таким образом, трубы быстрее накаляются и могут испортиться.

Выбирать коллектор необходимо в зависимости от размеров помещения

В магазине, при покупке необходимо обратить внимание на какие размеры рассчитан тот или иной коллектор

Обратите внимание на преимущества тех или иных материалов, из которых сделаны трубы. Основные качества труб:. Основные качества труб:

Основные качества труб:

Износостойкость;
Термостойкость.

Покупайте трубы со средним диаметром. Если диаметр трубы будет слишком большим, циркуляция воды будет происходить очень долго, а доходя до середины или конца (в зависимости от способа укладки) вода будет остывать, та же ситуация будет происходить и с трубой с небольшим диаметром. Поэтому оптимальным вариантом станут трубы имеющие диаметр 20-40 мм.

Перед тем, как рассчитать теплый пол, проконсультируйтесь с теми, кто это уже делал. Расчет площади и количества труб – это важный этап подготовки к монтажу пола. Для того, чтобы не ошибиться купите + 4 метра трубы, это позволит не экономить на трубе если её будет не хватать.

Перед укладкой труб заранее отступите от стен 20 см., это среднее расстояние, на которое действует тепло от труб. Грамотно рассчитывайте шаги. Если расстояние между трубами рассчитать неправильно, комната и пол будет обогреваться полосами.

Пример приблизительного расчёта

Предположим, необходимо сделать тёплый пол в комнате размером 5х6 м, общей площадью 30 м2. Часть пола заставлена мебелью и техникой. Считается, что обогреваемая площадь для эффективной работы системы не может быть меньше 70%, так что примем за активную площадь это значение. Оно составит 21 м2.

Дом имеет небольшие теплопотери, среднее значение которых 80 Вт/ м2, следовательно, удельные теплопотери комнаты составят 21х80=1680 Вт/ м2. Желаемая температура в комнате – 20 C°. Планируется использовать трубы диаметром 20 мм, на которые будет уложена стяжка толщиной 7 см и плитка. Если стяжка толще, то нужно знать, что каждый её сантиметр уменьшает плотность теплового потока на 5-8%.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб

Как следует из данных графика, труба 20 мм ,чтобы компенсировать теплопотери 80 Вт/ м2, требует при шаге 10 см температуры воды 31,5 C°, с шагом в 15 см она становится уже 33,5 C°, а шагу 20 см нужна вода 36,5 C°. Стяжка и покрытие приведут к тому, что температура на поверхности пола будет на 6-7 градусов ниже, чем вода в трубах, а эти значения укладываются в норму для жилого помещения.

Предположим, было принято решение укладывать трубы с шагом в 15 см. При этом на 1 м2 требуется 6,7 м.п. трубы, следовательно, площади в 21 м2 нужно 140,7 метра труб. Так как для трубы с диаметром 20 мм максимальная длина контура ограничена и составляет 120 м, придётся делать два контура длиной 71 м, чтобы образовался ещё и запас для подводки к коллектору и погрешностей.

Помимо труб и коллектора для этой комнаты нужно будет вычислить:

цену гидроизоляции под стяжку. Её должно быть столько, чтобы она покрыла всю комнату с нахлёстом на стыках и запасом на стены;
стоимость утеплителя. Это может быть пеноплекс, полистирол или специальные маты для водяного пола. К счастью, их количество вычислить легко: на упаковке обычно указывается, какую площадь можно покрыть её содержимым.
стоимость демпферной ленты, длина которой буде равна периметру комнаты;
цену армирующей сетки на всю площадь пола;
стоимость материалов для стяжки. Это может быть как готовая смесь, так и песок и цемент отдельно. Иногда к ним добавляют пластификатор;
стоимость фитингов и крепежа для труб.

Как правило, одной комнатой при установке водяного тёплого пола не ограничиваются, так что придётся выполнить такие расчёты для всех комнат, и уже исходя из этих данных подбирать газовый котёл и насос.

Любые самостоятельные расчёты носят приблизительный характер, если, конечно, организатор ремонта не обладает глубокими познаниями в физике. Но даже несмотря на это лучше выполнить эти вычисления. Во-первых, это даст хотя бы поверхностное представление о грядущих расходах. Они будут довольно ощутимыми, так что желательно заранее определиться, по карману ли в данный момент такой ремонт. Во-вторых, расчёты позволят лучше понять суть предстоящих работ, что поможет на чём-то сэкономить и проконтролировать нерадивых рабочих.

Расчет теплого пола – Онлайн-калькулятор

Калькулятор теплого пола позволяет рассчитать количество материалов для монтажа – расчет трубы и комплектующих теплого водяного пола по площади.

Перемотайте вниз чтобы НАЧАТЬ (место для вашего контента)

С помощью данного калькулятора можно выполнить приблизительный расчет теплого пола с водяным теплоносителем по площади помещения. Программа позволяет рассчитать длину трубы на пол, а также другие сопутствующие комплектующие, например, количество раствора на стяжку, демпферную ленту, арматурную сетку и другое. Рекомендуется соблюдать шаг укладки в диапазоне 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м, соответственно. В больших помещениях со значительной протяженностью контура, для того чтобы сохранить тепловой поток необходимой мощности, следует увеличить расстояние между трубами и выполнить укладку дополнительных контуров. Для создания поворотов предусмотрен коэффициент запаса 1.1. Если вам необходимо подсчитать метраж трубы на 1 м 2 площади – укажите в полях «Ширина», «Длина» единицу, а в «Длина подводки» ноль. Чтобы получить результат расчета, нажмите кнопку «Рассчитать». Возможно вас заинтересует расчет электрического теплого пола.

Смежные нормативные документы:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
СП 29.13330.2011 «Полы»
СП 71.13330.2017 «Изоляционные и отделочные покрытия»
СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Источник

Как рассчитать водяной теплый пол?

Общие данные для расчета

Поверхность пола жилого помещения должна нагреваться до 29 градусов.

В качестве вспомогательных параметров используется:

Общая длина труб и их шаг (монтажное расстояние между трубами). Рассчитывается благодаря вспомогательному параметру в виде конфигурации и площади комнаты.

Расчет трубы для теплого пола

Водяной теплый пол – соединение труб, которые подключаются к коллектору. Он может быть выполнен из металлопластиковых, медных или гофрированных труб. В любом случае, необходимо правильно определить его протяжность. Для этого предлагается использовать графический метод.

Змейка. Выбирается для небольших жилых помещений, имеющих низкие тепловые потери. Труба располагается как вытянутая синусоида и вытягивается вдоль стены к коллектору. Минус такой укладки в том, что теплоноситель в трубе постепенно остывает, поэтому температура в начале и конце комнаты может сильно отличаться. Например, если длина трубы составляет 70 м, то разница может составить 10 градусов.

Выбрав тип укладки, при реализации схемы на бумаге учитываются следующие показатели:

Шаг труб, допустимый в спирали, варьируется от 10 до 15 см.

S – площадь, покрываемая контуром (м?);

1,1 – коэффициент запаса на изгибы.

Температура теплоносителя и его скорость определяется исходя из усредненных значений:

Расход воды в час при пропускном диаметре труб в 16 см может достигать от 27 до 30 л в час.

В результате применения графического метода будет известен вход и выход отопительной системы.

Расчет мощности водяного теплого пола

Его начинают так же, как и в предыдущей методике – с подготовки миллиметровой бумаги, только в этом случае на нее необходимо нанести не только контуры, но и расположение окон и дверей. Масштабирование прорисовки: 0,5 метра = 1 см.

Трубы должны обязательно располагаться вдоль окон, чтобы предупредить существенные теплопотери сквозь них.

На выбор диметра труб будет влиять их расположение друг относительно друга, причем оно не должно превышать 50 см. Величина теплоотдачи на 1 м2 равная 50 Вт достигается при шаге труб в 30 см, если при расчете она получается больше, то необходимо уменьшать шаг труб.

Примеры расчета водяного теплого пола

Далее вы сможете ознакомиться с двумя примерами расчета водяного теплого пола:

В комнате с длиной стен 4?6 м, мебель в которой занимает практически четвертую ее часть, теплый пол должен занимать не менее 17 м2. Для его выполнения применяются трубы диаметром 20 мм, которые укладываются как змейка. Между ними выдерживается шаг в 30 см. Укладка выполняется вдоль короткой стены.

Для первого способа применяется формула:

L – длина трубопровода;

B – шаг укладки, измеряемый в метрах;

S – площадь отопления, в м2.

Сколько стоит водяной теплый пол за квадратный метр со стяжкой

В первую очередь нужно определиться с бюджетом, который потребуется для проведения работ. При этом помните о том, что конструкция всегда делается с теплоизоляционным слоем, а поверх нее заливается стяжка, поэтому считать затраты следует в комплексе. Цена теплого водяного пола состоит из нескольких основных пунктов:

Подготовка основания. Если у вас ровная поверхность, то никаких затрат не потребуется. Но когда необходим демонтаж старого покрытия или выравнивание плоскости и заделка трещин либо неровностей, то это потребует затрат. Тут все зависит от конкретной ситуации, поэтому сложно назвать точные цифры.
Гидроизоляционная пленка укладывается на основание, обычно берут технический вариант толщиной 100 мкм. При длине рулона в 50 м и ширине 150 см он стоит примерно 1300 рублей, можно приобретать материал и метражом, все зависит от того, какая площадь помещения. Материал двухслойный, в виде рукава. Если основание ровное, можно стелить и в один слой, что позволит сэкономить на данном аспекте.
Для утепления поверхности чаще всего используют пенопласт, его плотность должна быть не ниже 20 кг на кубометр. Толщина зависит от особенностей помещения и может составлять от 2 до 5 см. Стоимость кубического метра может различаться в разных регионах и обычно составляет от 3500 до 4500 р. При толщине в 5 см в одном кубе 20 кв. м, при толщине 3 см – 33 кв. м, а 2 см – 50 кв. м. Если в укладке утеплителя нет необходимости, то можно постелить Пенофол – вариант из вспененного полиэтилена с отражающей поверхностью. Он стоит от 110 рублей за квадратный метр.
Армирующая сетка для пола. Ее делают из проволоки толщиной от 3 мм. Размер ячейки может быть 100х100 мм, этого достаточно для укрепления поверхности будущей стяжки. Она укладывается поверх утеплителя, а стыки соединяются вязальной проволокой. Цена квадратного метра начинается от 90 рублей.
Труба металлопластиковая. Это основной элемент теплого пола, через который циркулирует вода и тем самым обогревает поверхность. Нужно покупать добротные варианты, их стоимость — от 100 рублей за погонный метр. Изделий очень много, поэтому цена может варьироваться в больших пределах. Расход трубы при шаге укладки в 100 мм составляет 10 погонных метров на квадрат.
Комплектующие для системы теплого пола. Это целый комплект разнообразных фитингов, а также регулирующий узел. Тут может быть много решений – от традиционных трехходовых клапанов до насосно-смесительного узла или терморегулирующего комплекта.

Стяжка пола. Заливка раствора – одно из самых трудоемких занятий, так как связана с тяжелым физическим трудом и при этом требует точности. При подготовке поверхности под плитку допускаются определенные погрешности. Но если поверх стяжки будет укладываться ламинат или другое напольное покрытие, то придется залить самонивелирующийся состав для идеального выравнивания. Основные пункты затрат – цемент и песок. Стоят они недорого, расход зависит от толщины слоя.
Демпферная лента укладывается между стеной и стяжкой по периметру помещения и компенсирует тепловые расширения материала. Продается в рулонах по 25 м, стоит в среднем 500-600 рублей.

В среднем, если сложить все затраты, то на материалы при устройстве теплого пола уйдет от 600 до 1000 рублей за квадратный метр. Себестоимость зависит от качества приобретенных комплектующих и цены трубы, так как это основная часть расходов в данном случае.

Что касается работы, то если нанимать специалистов для укладки теплого пола и заливки стяжки, это обойдется от 500 до 800 рублей за квадрат. Тут также есть ряд нюансов, поэтому стоимость всегда согласовывают в индивидуальном порядке в зависимости от особенностей проекта.

Если заказывать проект «под ключ», то все заботы по приобретению материалов, их доставке и монтажу берет на себя исполнитель работ. Это решение очень удобно тем, что вам нужно только оплатить материалы, а за работу производится расчет при сдаче объекта. Не придется разбираться в особенностях конструкции, достаточно сравнить предложения от разных исполнителей и выбрать того, у которого много положительных отзывов и разумная стоимость. В этом случае цена будет составлять от 1600 до 2500 руб. или даже дороже, если используются комплектующие бренда Рехау или других компаний премиум-сегмента.

Расчет труб с помощью формул

Чтобы определить, сколько нужно трубы на теплый пол, необходимо предварительно вычислить:

площадь жилой комнаты или иного помещения, которое требуется отапливать;
комфортный температурный режим помещений;
используемые , различающиеся по материалу, из которого они изготовлены;
способ прокладки труб;
расстояние между витками пола.

Расчет площади и температуры помещения

Чтобы определить площадь, на которой требуется распределить трубы, надо воспользоваться формулой

S=Д*Ш
, где

S – искомый параметр;
Д – длина комнаты;
Ш – ширина комнаты.

При расчете площади необходимо учитывать, что:

параметр рассчитывается с учетом окончательной отделки помещения. Если проводить расчет без учета отделки, то можно допустить ошибки, способные привести к неправильному составлению проекта и лишним денежным затратам на приобретение материалов;

полученную величину требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как под тяжелой мебелью прокладывать водяные трубы пола нельзя;
от стен требуется отступить минимум 20 см. Это расстояние требуется для укладки демпферной ленты, предназначенной для сглаживания расширения половой стяжки при нагреве.

Расчет длины трубы для теплого пола также проводится на основании средней температуры помещения, которая считается наиболее комфортной для проживания.

Подбор труб

Длина трубы для теплого пола зависит от материала, использованного для изготовления труб. Для пола могут применяться:

, отличающиеся небольшой теплопроводностью и малой стоимостью. При изготовлении пола из этих труб требуется сокращать шаг укладки, что приводит к увеличению количества труб;

медные трубы обладают высокой теплоотдачей, поэтому шаг прокладки материалов можно увеличить. Основной недостаток медных труб – высокая стоимость;

гофрированные нержавеющие трубы. Показать теплоотдачи чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование способствует увеличению расстояния между витками пола, что приводит к уменьшению количества необходимого материала. Преимуществом такого вида труб также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы прокладки труб пола

Сколько метров трубы надо на теплый пол? Следующий показатель, от которого зависит количество труб – это способ укладки.

Различают укладку в виде:

Укладка материалов в виде «змейки» оптимально подходит для небольших помещений. Это обусловлено тем, что при использовании 70 м труб разница температуры на входе и выходе составляет приблизительно 10ºС, что приводит к неравномерности прогрева пола.

«Двойная змейка» или «улитка» помогают достичь одинаковой температуры пола по всей площади комнаты.

При выборе способа укладки трубопровода также следует рассчитать количество замкнутых контуров. Максимальная длина трубы контура теплого пола определена специалистами и составляет:

для труб, изготовленных из металлопластика и имеющих диаметр 16 мм, длина контура — 100 м;
для металлопластиковых труб, имеющих диаметр 20 мм, контур должен быть 120 м;
для медных и гофрированных труб – 80-90 м.

Для достижения большей равномерности прогрева пола максимальную величину контура рекомендуется сократить на 15-20 м.

Определение шага укладки

Шагом укладки называется расстояние между витками трубопровода, являющегося основанием пола.

Шаг укладки зависит от двух факторов:

материала, который использован для изготовления труб;
зональности помещения. Около внешних стен, дверей и окон рекомендуется сокращать расстояние между витками.

Минимальный шаг прокладки определяется в 10 см, а максимальный – 30 см. При использовании большего шага укладки пол будет прогреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

L – длина необходимых труб;
S – расчетная площадь помещения;
N – расчетный шаг прокладки витков;
М – расстояние от отопительного коллектора до пола;
1,1 – коэффициент, определяющий запас труб на обустройство поворотов.

Например, площадь комнаты (S), в которой необходимо проложить теплый пол составляет 25 м². Крупногабаритной мебелью занято 7 м². Предполагается, что трубы будут укладываться со стандартным шагом в 20 см. Расстояние от котла до помещения составляет 4 м.

Площадь, на которой будет производиться укладку труб, составляет 25 – 7=18 м².

L=18/0,2*1,1+4*2=107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Тонкости и нюансы подключения водяных теплых полов

Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:

укладка водяного контура;
проверка функциональности готовой отопительной системы;
заливка стяжки, укладка напольного покрытия.

Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см

Шаг трубы в данном случае составляет 15-20 см

В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см

Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.

Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.

К примеру: для обогрева комнаты 10 м2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).

Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.

В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.

Устройство пола, влияющее на количество отдаваемого тепла

Делая расчёт, необходимо учесть тип и толщину стяжки, вид изоляции, свойства выбранного декоративного покрытия. Это всё повлияет на качество работы пола.

Стяжка

Обычно принято делать цементную, так как она не только надёжно защитит трубы от повреждений, но имеет и отличную теплопроводность. При этом слой стяжки над трубой должен быть не меньше 3 см, а лучше 5, чтобы бетон равномерно прогревался без эффекта «зебры» и отдавал тепло.

Пол на лагах

Бывают и такие случаи, когда тяжёлую цементную стяжку сделать нельзя и приходится устанавливать пол на лагах. Для таких ситуаций были придуманы специальные металлические пластины-отражатели, которые фиксируются в ячейках обрешётки. Поверх пластин монтируется труба, а сверху укладывается деревянное покрытие. Вот только его толщина ограничена из-за низкой теплопроводности и составляет 1,5 см.

Алюминиевые теплораспределительные пластины теплого пола

Теплоизоляция

Надёжная теплоизоляция необходима, чтобы тепло не уходило вниз. Рекомендуется не экономить на этом шаге, особенно если речь идёт о полах первого этажа, под которым неотапливаемое подполье. Материалов для теплоизоляции сейчас достаточно, а для водяных полов даже существует специальные маты с направляющими узорами, в который можно укладывать трубы.

Маты для теплого водяного пола

Покрытие

Самыми лучшими покрытиями считаются по праву плитка и керамогранит, так как они обладают хорошей теплопроводностью, быстро нагреваются и отдают тепло помещению. Ламинат или линолеум лучше брать без специальных теплоизолирующих слоёв, а вот дерево используется лишь в самых крайних случаях, так как оно практически не нагревается.

Максимальная длина контура зависит от диаметра трубы и не должна превышать определённых значений. Для трубы Ø16 мм оно составит 100 м, а для Ø20 мм – 120 м. Чем короче трубы, тем экономичней вся система, так как, во-первых, вода за прохождение всего контура остынет лишь незначительно, а во-вторых, не будет существенных потерь давления, так что не потребуется мощный насос.
Все контуры должны иметь примерно одинаковую длину, отличаясь не более чем на 15%.
Первый виток контура укладывается возле самой холодной стены с окнами, на расстоянии 20-25 см. Здесь можно уложить витки трубы чаще, чем в остальной комнате, но это расстояние не должно превышать 10 см.
Оптимальное расстояние между трубами зависит от их диаметра и находится в пределах 15-35 см. Плотность укладки варьируется: у окон и дверей можно уложить витки ближе друг к другу, чем в других местах комнаты.
Если площадь пола больше 40 м2, то потребуется сделать ещё один контур.
Разница температур на выходе из коллектора и при входе должна быть минимальной, ориентировочно – 5 C°.
