Размеры сантехнических труб: понятие и параметры

Единицы длины: дюйм и сантиметр

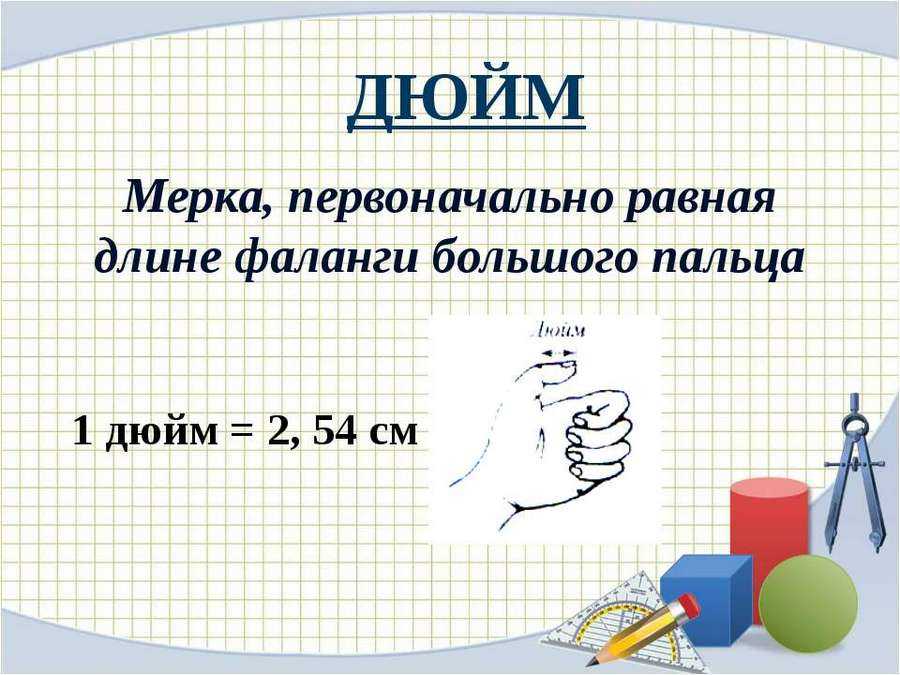

Дюйм (сокращенно ″) — единица длины в британской имперской системе мер, официальной системе мер и весов, принятой в Британской империи.

Почти во всех странах, где была в ходу имперская система мер, она была заменена на метрическую систему. Тем не менее, единицы имперской системы мер всё ещё широко употребляются в Великобритании, Канаде, некоторых других странах — членах Британского Содружества, а также в США.

1 дюйм равен в точности 25,4 мм или 2,54 см.

Сантиметр (см) — единица длины в метрической системе мер, которая в своём современном варианте называется Международная система единиц (СИ).

Основной единицей длины в системе СИ является метр. Префикс «санти» означает «одна сотая». 1 сантиметр равен 0,01 метра.

1 сантиметр приблизительно равен 0,3937 дюйма.

Перевод дюймов в сантиметры (см) — элементарная задача. Надо просто запомнить, что 1 дюйм — это 2,54 см

Сначала поговорим о том, как эти дюймы обозначаются. На английском — это inch. Если их (дюймов) много, пишут inches. В сокращенном варианте ставят только первые две буквы in. Это встречается в тексте. Есть и графическое изображение — это две черточки вверху возле цифры. Например: 3″, 5,2″. Читается это как 3 дюйма, пять и два дюйма.

Стальные трубы

Стальные изделия считаются устаревшим вариантом для монтажа водопроводных и других систем. Но, тем не менее, они и сейчас пользуются определённым спросом. Сами по себе они являются неустойчивыми к коррозийным воздействиям, поэтому нуждаются в защитном покрытии. Как правило, защитный слой выполняется из цинка — такие изделия называют оцинкованными.

В первую очередь такие трубы подразделяются на:

А уже после этого, по специфике производства, на:

• оцинкованные;
• сварные;
• горячекатаные;
• холоднокатаные;
• профильные;
• холоднотянутые.

Монтаж стальных изделий, из-за их веса, довольно сложен, но они до сих пор используются в разных трубопроводных конструкциях — технологических и хозяйственных.

Бесшовные стальные трубы — одни из самых прочных изделий трубного проката

По типу сечения выделяют такие виды труб из стали:

Такие изделия соединяются между собой: специальными муфтами, резьбой или сваркой. Являются очень прочными и способны переносить большие показатели давления.

Размеры и масса стальных труб представлены в таблице № 1.

Таблица 1

Ду, мм	Наружный диаметр, мм	Масса 1 м трубы, кг
125	165	15,04
100	114	12,15
50	60	4,88
40	48	3,84
32	42,3	3,09
20	26,8	–
10	17	0,8

В процессе эксплуатации характеристики труб из стали ухудшаются — они неизбежно теряют свою пропускную способность из-за сужения просвета. Кроме этого, они проводят электрический ток, что при неисправной электропроводке может привести к поражению током. Эксплуатационный срок стальных изделий составляет примерно 25 лет.

Прокладка магистральных трубопроводов в местах шахтных разработок

В местах, где планируется или уже проходит горная выработка, прокладку магистральных систем рассчитывают, опираясь на все необходимые требования и технические нормы. При расчёте обязательно нужно учитывать показатели прочности трубопровода и особенность местности. Не следует забывать про то, что земная поверхность влияет на деформацию конструкции.

При прокладке трубопроводов следует учитывать рельеф местности, так как неровный грунт может приводить к деформации труб

Таблица 2

Местность	Глубина заложения (м)
Болотистая	1,1
Песчаная	1
Скалистая	0,6
На пахотных землях	1

Помимо этого, в условиях горных выработок, осуществляется оснастка системы труб специальными устройствами — компенсаторами. Эти устройства выполняют защитную функцию, увеличивая деформационную способность труб.

В случае, если подземная прокладка невозможна , выполняют надземную. Также этот тип монтажа рекомендуется, если не исключены провалы грунта. Изоляцию таких трубопроводов проводят по всем техническим правилам и нормам. Современное производство труб предлагает изделия с уже нанесенным термоизолирующим и защитным слоем – это трубы в ППУ-изоляции.

В процессе своей работы трубопроводы переносят действие разных климатических условий. Магистральная труба, которая проложена в почве, «ощущает на себе» воздействие почвенной коррозии. Если же трубопровод проходит над землёй, то он подвержен атмосферной коррозии.

Конструкции, которые прокладываются под землёй, защищают от разрушения двумя вариантами защитных покрытий: нормальное, усиленное. Усиленное покрытие используют в двух случаях: трубопровод сделан из сжиженной стали или его диаметр превышает 1020 мм и более. Также подобная изоляция применима при повышенных показателях солей в почве, которая служит рабочей средой для системы труб и при прокладке трубопроводов в болотистых местностях или на подводных переходах. Кроме этого, для предотвращения губительного воздействия коррозии используют пассивные и активные средства. К пассивным относят изоляцию, а к активным — электрохимическую защиту.

Для защиты сети от коррозии и механических повреждений используют трубы с заводской изоляцией

В чем подвох?

Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.

Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.

При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.

Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.

Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.

ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?

Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.

Расчет пропускной способности газопроводов

Проектирование газопровода требует достаточно высокой точности – газ имеет очень большой коэффициент сжатия, из-за которого возможны утечки даже через микротрещины, не говоря уже о серьезных разрывах. Именно поэтому правильный расчет пропускной способности трубы, по которой будет транспортироваться газ, очень важен.

Если речь идет о транспортировке газа, то пропускная способность трубопроводов в зависимости от диаметра будет рассчитываться по следующей формуле:

Qmax = 0.67 Ду2 * p,

Где р – величина рабочего давления в трубопроводе, к которой прибавляется 0,10 МПа;

Ду – величина условного прохода трубы.

Указанная выше формула расчета пропускной способности трубы по диаметру позволяет создать систему, которая будет работать в бытовых условиях.

В промышленном строительстве и при выполнении профессиональных расчетов применяется формула иного вида:

Qmax = 196,386 Ду2 * p/z*T,

Где z – коэффициент сжатия транспортируемой среды;

Т – температура транспортируемого газа (К).

Эта формула позволяет определить степень разогрева транспортируемого вещества в зависимости от давления. Увеличение температуры приводит к расширению газа, в результате чего давление на стенки трубы повышается (прочитайте: «Почему возникает потеря давления в трубопроводе и как этого можно избежать»).

Чтобы избежать проблем, профессионалам приходится учитывать при расчете трубопровода еще и климатические условия в том регионе, где он будет проходить. Если наружный диаметр трубы окажется меньше, чем давление газа в системе, то трубопровод с очень большой вероятностью будет поврежден в процессе эксплуатации, в результате чего произойдет потеря транспортируемого вещества и повысится риск взрыва на ослабленном отрезке трубы.

Расчет объема трубы

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Трубы металлические прямоугольные, сортамент и таблица с размерами ГОСТы

Металлическая прямоугольная труба — это разновидность металлопроката, представляющая собой пустотелое изделие вытянутой формы с прямоугольным сечением, обладающее высокими прочностными характеристиками.

В зависимости от сферы применения сегодня можно купить трубный прокат с прямоугольным сечением из стали, меди, латуни, алюминия и бронзы.

Цена на металлическую трубу зависит от линейных размеров и марки металла.

1. Экономическая целесообразность использования трубы с профилем прямоугольной формы

Преимущество использования металлического трубного проката с прямоугольным сечением для изготовления разного рода металлоконструкций обусловлена:

Стойкостью к любому виду нагрузкам (поперечным, на кручение и растяжение). Распределение нагрузки в этом случае происходит под прямым углом к плоскостям.Это позволяет полой прямоугольной трубе с четырьмя рёбрами жёсткости выдерживать такие же по величине нагрузки, что полнотелым металлическим профилям того же размера.Снижение металлоемкости с использованием прямоугольных металлических труб даёт возможность получить значительную экономию при производстве.

• Сортаментом с большим количеством типоразмеров, позволяющий подобрать наиболее экономичный вариант для разных целей.
• Технологичностью. Пустотелые металлические трубы прямоугольного сечения с плоскими боковыми поверхностями легче режутся, чем цельные пруты, к ним проще крепить соединительные элементы и другие детали.
• Эффективностью использования складского помещения при хранении. Изделия плотно укладываются друг к другу плоскими гранями, соединёнными под прямым углом, и занимают меньше места при складировании и транспортировке.

1.1. Сферы применения прямоугольной металлической трубы

• Строительство — несущие конструкции ангаров, промышленных зданий, жилых строений, навесов, беседок, ограждений, различных малых архитектурных форм.
• Автомобилестроение — силовых каркасов (рам), к которым крепятся все элементы кузова, двигатель, коробка, привод и другие крупные узлы.
• Мебельное производство — каркасы для мебели, ножки столов, парт и стульев.

2. Стальной трубный прокат

Металлическая труба прямоугольного сечения может изготавливаться из любого металла, но чаще всего для производства используют углеродистую или легированную сталь, в отдельных случаях нержавеющую сталь. Условия из производства и технические характеристики регламентирует ГОСТ 13663-86.

Требования ГОСТа 8645 – 68 к форме и размерам стальных прямоугольных труб распространяется на изделия, изготовленные способами:

• Горячего формования. Для обретения формы бесшовная трубная заготовка нагревается до высокой температуры и проходит через вальцы.
• Холодного формования. Трубная заготовка проходит через вальцы в холодном состоянии.

Длину стальных прямоугольных труб, наружные размеры профиля, толщину стенки и предельные отклонения по параметрам регламентирует ГОСТ 8639-82.

Трубы металлические прямоугольные, сортамент и таблица с размерами ГОСТы Экономическая целесообразность использования трубы с профилем прямоугольной формы, стальной трубный прокат и требования нормативных документов к параметрам изделий, допуски по отклонениям этих параметров и стоимость стального проката

Какие бывают трубы?

Все трубы для трубопроводов классифицируются по нескольким важным параметрам. Рассмотрим основные из них:

В первую очередь выделяют такие виды труб по диаметру:

• малые;
• средние;
• большие.

Деталь малых размеров имеет показатель сечения от 5 до 102 мм, средних — от 102 до 426 мм, а изделия, которые причисляют к большим — выше 426 мм.

Кроме этого, они классифицируются по таким показателям:

• по материалу изготовления;
• по профилю поперечного сечения;
• по размерам;
• по способу соединения;
• по типу изоляции.

Некоторые типы труб оснащаются изоляцией, такие изделия используют при устройстве отопительных сетей и магистралей ГВС

Методы измерения

Измерять диаметры труб в миллиметрах и дюймах можно множеством способов.

Для вычисления размеров, может использоваться:

• линейка,
• штангенциркуль,
• рулетка,
• сантиметровая лента.

Рулетка необходима только, чтобы измерить торцы труб.

Дабы выяснить размеры торцов, рулетку прикладывают к самой широкой области трубы, отсчитывают деления на шкале, охватывающие расстояние от одной точки до противоположной, на внешней стороне трубы.

Штангенциркулем можно выяснить внешний и внутренний диаметры без применения других вычислений, однако, данный способ используется только, если размер поперечного сечения трубы не более 15 см.

Штангенциркуль также поможет, когда нет доступа к концу трубы, но в таком случае ножки инструмента по длине должны быть больше радиуса трубы, т.е. половины диаметра.

В любом случае, подбор разнообразных приборов (цена на полотенцесушитель водяной из нержавеющей стали) под трубы требует правильного определения их размеров, которые можно выяснить, как с помощью рулетки, так и линейки.

Если же труба располагается так, что к ней невозможно подступиться, то используется копировальный способ.

Берется инструмент для измерения, либо предмет, размеры которого известны заранее, затем необходимая область трубы фотографируется, а настоящие размеры выясняются с помощью увеличения масштабов данных фотографий.

Как разобраться в дюймах и миллиметрах сантехнических труб. Ответ — в этом видео.

Виды стальных труб

Диаметр не является единственной характеристикой, по коей различаются «СТ», не менее важным параметром является метод их производства, что также является ключевым моментов при их выборе.

Прямошовные (электросварные). Для их производства применяется листовая сталь (штрипс), которую, при помощи специального оборудования изгибают до требуемого диаметра, после этого края соединяются при помощи сварки. Сварочные работы гарантируют минимальную ширину шва, что позволяет использовать данную продукцию для сооружения водопроводных и газовых магистралей. Чаще всего материалом служит углеродистая или низколегированная сталь

Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
Нужно обратить внимание на то, что труба которую изготовили в соответствии со стандартом 10706-26, обладает повышенной прочностью среди себе подобных – после того как был сделан первый соединительный шов, он укрепляется дополнительно еще двумя изнутри и двумя снаружи. Нормативные акты указывают диаметры продукции, изготовленной при помощи электросварки

Их размер составляет от 10 до 1420 мм.

Спиральношовные. Для изготовления такого вида продукции используют сталь в рулонах. У данных изделий также есть шов, но по сравнению с предыдущим видом изделия он шире, соответственно и способность выдерживать внутреннее давление у таких труб ниже. Данную продукцию применяют при сооружении систем газопровода. Данный вид труб регламентируется ГОСТом 8696-74.

Бесшовные. Изготовление продукции такого типа заключается в деформации специальных стальных заготовок. Деформация выполняется как с воздействием высоких температур, так и холодным методом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением на прочности – внутреннее давление равномерно распределяется по стенкам (не имеет «ослабленных» мест).

Сфера применения

Теперь о применении труб. Метрическая труба из меди используется, как правило, в бытовой сфере, а также во многих других сферах жизнедеятельности человека.

Такие трубы, изготовленные в соответствии с ГОСТом, имеют определенные особенности в своей технологии, суть которой заключается в отсутствии швов на трубах.

Так же, как и метрическая, медная труба успешно применяется при создании систем отопления и водопроводной сети (врезка в действующий водопровод).

При необходимости или желании поменять трубы водопровода на медные, следует считаться с тем фактом, что старые здания, в которые подают воду, обладают системой, с размерами, рассчитанными в дюймах.

То же самое, можно сказать и о системе газопровода.

Сегодня, трубы, производимые из меди и нержавеющей стали, созданы по системе миллиметров, отсюда и возникают проблемы с размерами.

Сложность также в том, что до определенного времени все трубы заменялись на такие же аналоги, но только отечественного производства.

Теперь о том, как произвести перевод размеров в дюймах на стандартные миллиметры либо наоборот.

На самом деле, это не такая сложная задача, как может показаться на первый взгляд, однако, некоторые навыки, все же, необходимы.

Вроде бы все просто: берут миллиметровый размер, переводят его в дюймы (1 дюйм = 25,4 мм).

Однако, стоит учитывать, что метрические и дюймовые размеры считаются разным величинам, т.е. в соответствии с внутренним и внешним размерами, и данная разница уже может создать проблему при соединении труб.

К тому же, в процессе расчетов диаметров труб в миллиметрах и дюймах для метрической системы весьма важным является показатель внутреннего диаметра, а дюймовая система учитывает еще и резьбу.

Пропускная способность трубы сильно зависит от внутреннего размера.

Размеры труб в дюймах как различать от размеров в миллиметрах

Важнейшими параметрами трубной продукции являются диаметры труб в дюймах и миллиметрах. Многие владельцы недвижимости сталкиваются с необходимостью замены трубопроводной системы и соответственно с поиском требуемых материалов. Качественную сборку можно обеспечить при условии, что диаметр трубы и размеры соединяющих элементов совпадают.

Размерные обозначения современных видов труб

При выборе необходимых изделий вне зависимости, из какого материала они изготовлены, следует учитывать ряд показателей:

Измерительные системы для труб

Существует два способа измерения, возникновение которых имеет исторические корни:

• имперская система – выражается в дюймах. В настоящее время ее применяют исключительно для водо- и газопроводных труб из стали и арматуры для обустройства водопроводных магистралей;
• метрическая система имеет следующие единицы измерения – миллиметры, сантиметры, метры. Ее применяют для всех других видов трубной продукции.

В случае стыковки трубопроводов, изготовленных из различных материалов, и возникают сложности в перерасчете в миллиметры и наоборот. Обыкновенный дюйм равен 25,4 миллиметра – его применяют для измерения диаметра внутреннего. Но имеется и особая единица измерения – это дюйм трубный, который составляет 33,249 миллиметра. Его особенность объясняется тем, что он включает в себя диаметр внутренний и толщину двух стенок. Исключением является водовод в ½ дюйма.

Отличия между метрической и дюймовой системой измерения

Визуально не будет сложно отличить дюймовую трубу от метрической. Для этого достаточно посмотреть на нитки резьбы. При этом разницу в градусах между витками невооруженным глазом заметить практически невозможно, поскольку у дюймового изделия она составляет 55, а у метрического – 60. Но не увидеть, что у трубы в один дюйм нити закруглены практически невозможно.

Чтобы измерить шаг резьбы можно применить специальный прибор, который называется резьбомер, но при его отсутствии подойдет обычная школьная линейка или любой другой измерительный прибор.

Метрические трубы измеряют только по внешним границам ниток, а дюймовые – исключительно по внутренней поверхности. Чтобы узнать размер трубы в дюймах и мм,

следует воспользоваться имперской или метрической системой измерения, каждая из которых в настоящее время востребована.

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
