Обогрев теплицы своими руками: виды отепления (фото)+отзывы

Воздушный обогрев почвы в теплице. Варианты естественного обогрева теплицы

практичных советов .

Высота теплицы не должна быть большой, а при выборе формы предпочтение следует отдавать арочным конструкциям.
При размещении парника рекомендуется выбирать место, защищенное от сквозняков, а также создавать дополнительную защиту от ветра.
Если планируется солнечный обогрев, место установки теплицы должно быть незатененным.

Обогрев теплицы с использованием солнечной энергии

Безусловно, этот способ приемлем только для тех регионов, где не бывает сильных морозов, и среднегодовое количество солнечных дней имеет высокое значение.

Также необходимо помнить, что ограждающие конструкции строения должны быть не только светопропускающими, но и теплоудерживающими (например, поликарбонат, полимерная этиленвинилацетатная, поливинилхлоридная пленки). Полиэтиленовая пленка (стабилизированная и нестабилизированная) не способна удерживать инфракрасные тепловые лучи, поэтому в таких теплицах ночью отмечается сильное охлаждение грунта и воздуха, а днем – их перегрев.

Для эффективного и успешного использования энергии солнца необходимо устройство так называемого аккумулятора тепла, который не позволит быстро охладиться грунту и воздуху в ночное время и легко изготавливается своими руками. Он представляет собой двухслойную конструкцию: нижний слой – это теплоизолирующий материал, в частности, пенополистирол или пленка из фторопласта; верхний – гидроизоляция, например, полиэтилен.

Рисунок 1 – Использование солнечной энергии для обогрева теплицы

Аккумулятор следует уложить в грунт, для чего снимается около 150 мм плодородной почвы, и засыпать влажным песком. После этого грунт возвращается на место.

Существует еще один вариант использования солнечного тепла. Но для этого необходимо изготовить простейшую конструкцию, включающую теплообменник, уложенный в предварительно подготовленный слой из каменистого материала, который и выполняет функцию аккумулятора тепла, воздушный трубопровод и вентилятор.

Как известно, теплый, нагретый солнцем, воздух скапливается в верхней части сооружения. Чтобы обеспечить обогрев грунта в теплице его с помощью вентилятора прогоняют по воздуховоду вниз. В ночное время оборудование следует отключать или переключать на обратный режим.

Рисунок 2 – Солнечная система обогрева теплицы с аккумулятором из камня

Для экстренных случаев (неожиданные заморозки) необходимо предусмотреть дополнительный «аварийный» обогрев теплицы. Самым простым вариантом является укрытие грунта камышовыми матами, соломой, ветошью.

Отопление теплицы с применением биологического топлива

В качестве источника тепла при этом способе используют природные отходы:

навоз (коровий, конский, свиной);
опилки;
прелая листва и кора деревьев;
солома.

Как известно, гниющие природные материалы выделяют значительное количество тепла. При внесении в плодородный слой, они в короткий срок способны значительно повысить температуру грунта и удерживать ее длительное время.

Ниже представлена эффективность некоторых материалов, пригодных для обогрева теплицы. Таблица 1 — Теплоэффективность некоторых видов биологического топлива

Природный источник тепла	Поддерживаемая температура, 0С	Продолжительность эффекта, дни
Коровий навоз	12…20	до 100
Конский навоз	33…38	70…90
Свиной навоз	14…16	до 70
Опилки	до 20	14
Перепревшая кора	20…25	до 120

Для получения наибольшего эффекта рекомендуется использовать не чистые материалы, а их сочетание: навоз – солома, опилки – кора, опилки – навоз – кора.

Перед закладкой в грунт компост, навоз или торф необходимо подогреть, для чего его можно обработать негашеной известью, полить горячей водой или выдержать на солнце в разрыхленном виде. Топливо готово к применению, когда оно начинает парить.

Подготовленный материал раскладывается по всей площади теплицы слоем 300-600 мм, что зависит от ее размеров и продолжительности обогрева. Сверху необходимо засыпать не менее 200 мм грунта.

Для поддержания требуемой температуры природного топлива в постройке необходимо поддерживать хороший уровень влажности и аэрации.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола

Разводка труб

Укладка сетки

Крепление трубы к сетке
Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка

Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

с последовательным соединением водяного насоса и двухходовым термоклапаном;
с последовательным соединением водяного насоса и трехходовым термоклапаном;
с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
с параллельным присоединением водяного насоса, термоклапан двухходовой;
водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

Разводка труб для радиаторов и теплого водяного пола

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

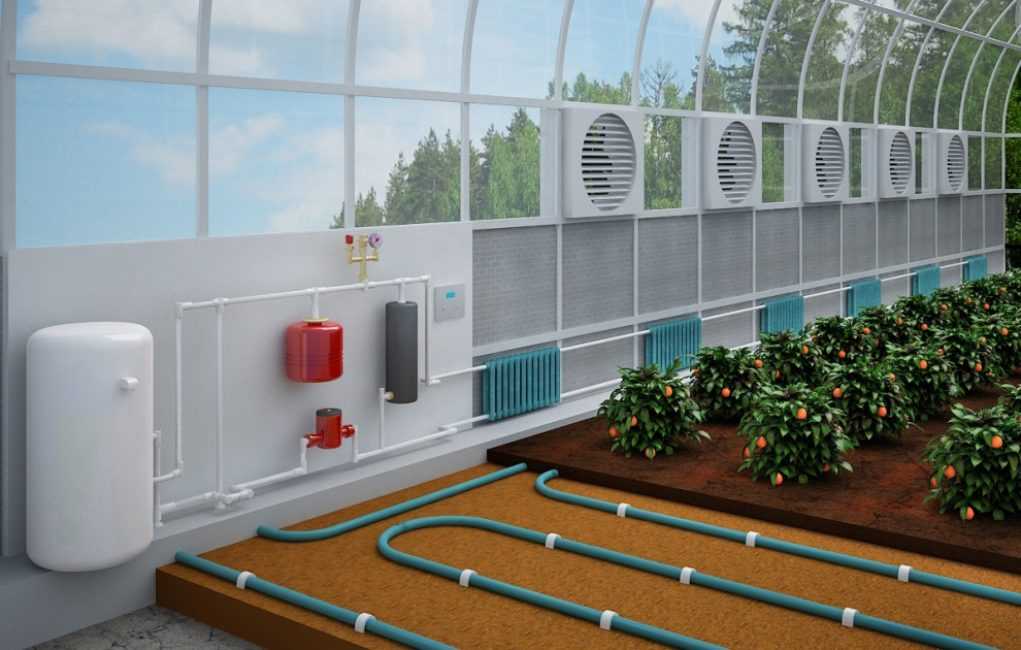

Водяное отопление

Отопление теплицы

Этот способ обогрева обеспечивает равномерный прогрев как почвы, так и воздуха. Еще одним его преимуществом является создание оптимального микроклимата в помещении – воздух при такой системе отопления не пересушивается. Обогрев подобным способом возможен с помощью дров, торфа, газа, угля или даже отработки автомобильного топлива. Поэтому вы сможете выбрать наиболее оптимальный вариант, учитывая стоимость энергоносителей в конкретном регионе.

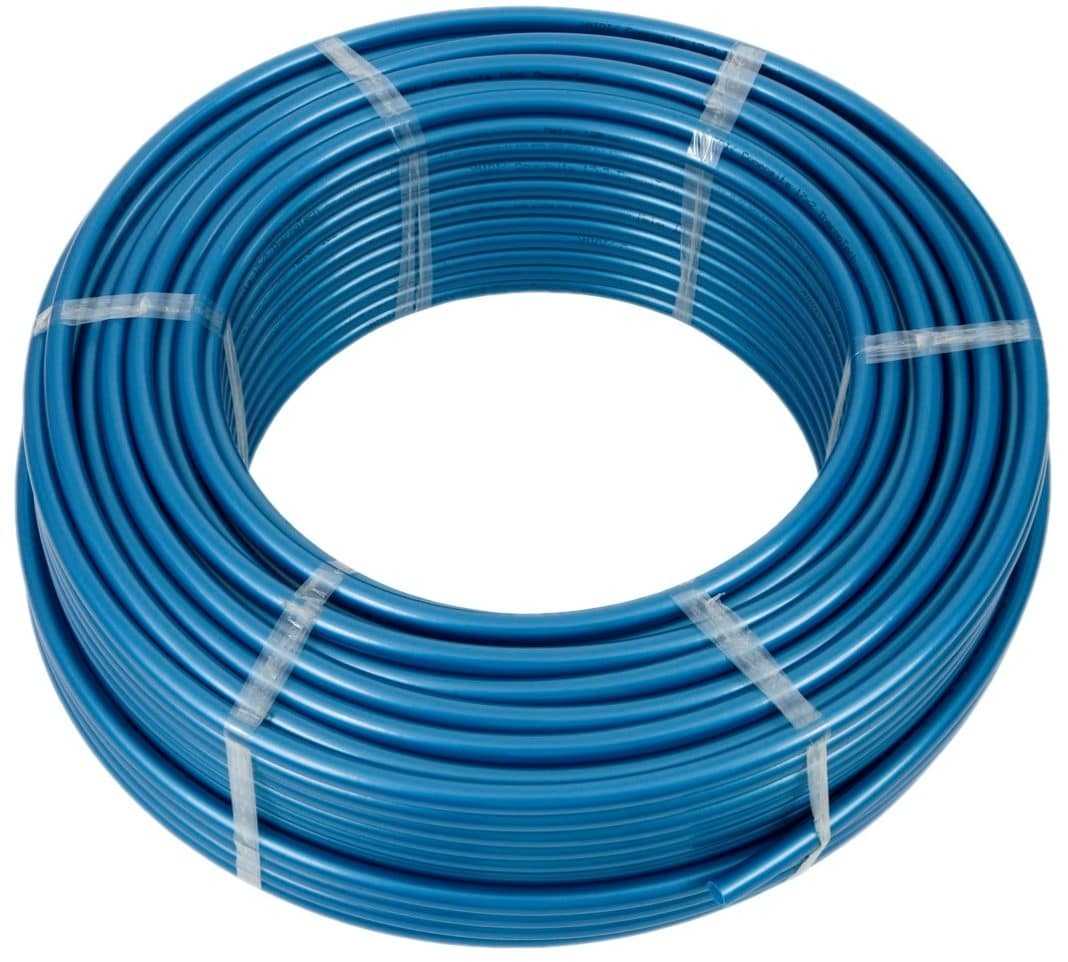

Как сделать водяной обогрев теплицы? Такая система отопления состоит из:

котла или печи
расширительного бачка, служащего для накопления воды
радиаторов
трубопровода
насоса: так как опустить нагревательный котел в теплице ниже уровня грунта довольно проблематично, циркуляция воды по трубам осуществляется принудительно
дымохода

Даже при наличии циркулярного насоса трубопровод в подобной системе лучше расположить под небольшим наклоном. В этом случае даже при временном выходе из строя насосной системы отопление будет продолжать функционировать.

Для расчета тепловой мощности радиаторов используется формула:

P = S * 120,

S – площадь теплицы (при стандартной высоте стен 3 м вычисления объема помещения не требуется).

К примеру, для отопления теплицы размером 3х8 м ее площадь составит 3 * 8 = 24 кв. м. Находим требуемую тепловую мощность: 24 * 120 = 2880 Вт. Уточнить этот параметр для одной секции радиатора можно в техпаспорте.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Отопление теплицы греющим кабелем: эксперимент и результаты

Чтобы выбрать лучший способ выращивания растений и оценить результаты, был проведен эксперимент. Для сравнения в одной части короба не положили утеплитель и греющий кабель, то есть отопление грунта теплицы в этой части не осуществлялось.

1. Греющий кабель не включен. Результаты замеров: температура почвы в грунте без утепления – 3,9 C, в утепленной части – 5,6 °C. Температура воздуха в теплице – 16,5 °C. То есть, благодаря утеплению фольгированной теплоизоляцией, грунт прогрелся на 1,7 °C (от солнца и теплого воздуха в теплице).

2. Греющий кабель включен, терморегулятор установлен на поддержание обогрева теплицы +30 C. Результаты замеров через день: температура воздуха в теплице – 12,9 °C, температура почвы в холодной части грядки – 5,4 °C, а в обогреваемой части – 22,3 °C.

3. Были посеяны семена овощей, грядка закрыта пленкой. Результаты замеров через день: температура воздуха в теплице – 11,3 °C, а под пленкой 20 °C, температура почвы в обогреваемой кабелем части за несколько дней прогрелась до – 30 °C.

Через 5 дней после посева появились всходы в теплой части грядки, а в холодной – только через 9 дней. В холодной почве семена взошли неравномерно. На протяжении всего времени выращивания рассады разница между растениями в почве с обогревом и без него была существенной. Но даже рассада, выращиваемая в холодной почве без подогрева, выглядела лучше, чем рассада, выращенная в горшках на южном окне в квартире на подоконнике.

Эксперимент проводился на площадке центра природного земледелия “Сияние”, ранней весной, когда на участке еще лежал снег.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Подогрев земли в теплице с применением электрокабеля

Кабельный обогрев тепличных грядок позволяет максимально точно поддерживать температуру грунта, что дает возможность эффективно выращивать растения.

К основным достоинствам электронагревающей системы относятся:

Возможность выращивать любые, даже экзотические культуры;
Повышенная урожайность;
Возможность регулировать температуру почвы;
Простота монтажа кабельной системы;
Длительный срок эксплуатации.

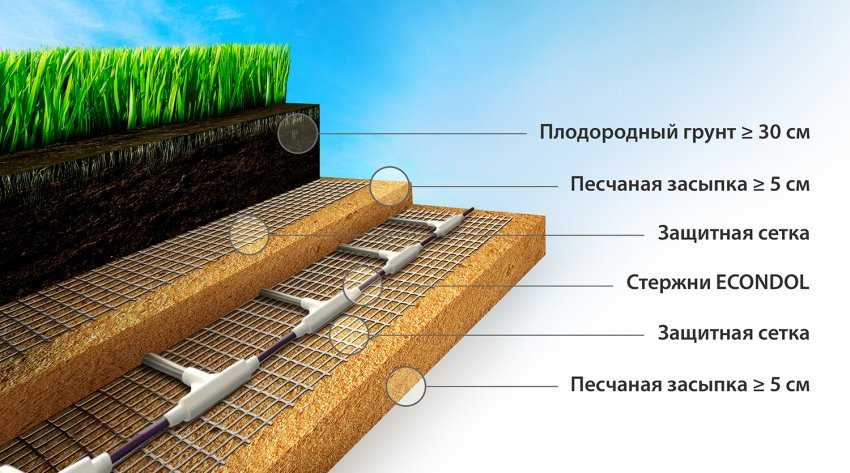

Для обустройства грядки необходимо снять до 40 см верхнего грунта. Далее уложить материал для теплоизоляции, чтобы энергия не уходила в нижние слои земли. Просеянным песком подготовить подушку высотой 5 см, пролить водой и утрамбовать.

Далее на сетку змейкой уложить электрический кабель. Расстояние укладки между лентой должно быть не более 20 см. С помощью специальных хомутов провод закрепить к сетке, засыпать песком и утрамбовать, создавая еще одну подушку. Далее, во избежание механических повреждений кабеля при земляных работах, положить еще одну сетку и прикрыть всю конструкцию землей. Благодаря такому устройству, растения можно выращивать в теплицах не зависимо от погодных условий, используя в осеннее и зимнее время дополнительное освещение. Взамен семья получит свежие овощи в любое время года.

Использование обогрева теплицы: основные варианты

Систем отопления зимней теплицы представлено на рынке множество и, как всегда, перед приобретением остро встает вопрос выбора. Прежде чем начать монтировать какой-либо вид обогрева теплицы, необходимо предпринять все возможные действия для предотвращения тепловых потерь и максимального сохранения естественного обогрева солнечной энергией.

Рассмотрим некоторые виды обогрева теплиц:

Электрическое отопление, легко монтируемое с помощью электрического кабеля, инфракрасной пленки или кабельных матов.
Водяное отопление с трудоемким процессом монтажа, включающим подготовку бетонного основания, прокладку теплоизоляционного слоя, укладку труб, заливку бетонного слоя с армированной сеткой и наконец, засыпку плодородной почвой. Монтаж такого варианта системы отопления рекомендуется делать специалистам.
Воздушное отопление с использованием любого вида отопительно-вентиляционных устройств, которые обязательно монтируют на заранее подготовленный фундамент, подача воздуха происходит вверх или по перфорированным полиэтиленовым рукавам, которые устанавливаются обычно в нижней части теплиц.
Инфракрасное отопление с помощью излучателей, легко монтируемых на каркасе теплицы или парника, создает разные температурные области в пределах одной теплицы.

Можно установить в теплице также комбинированное отопление, которое интегрирует в себе отдельно взятые функции выше перечисленных способов, например, прокладываются трубы в почве теплицы, по которым принудительно направляется горячая вода или теплый воздух. Для подогрева воздуха или воды используются любые нагревательные устройства. При установке оборудования для обогрева теплицы или парника, обогревательные элементы и устройство фиксации температуры располагают как можно ближе к грунтовой зоне.

Если теплица смешанного типа, то рационально построить зональный обогрев, который позволяет иметь индивидуальные показатели для конкретного вида растений. Выбрать подходящий способ обогрева теплицы поможет собственный скрупулезный расчет и отзывы хозяев, использующих один из видов обогрева. Отапливаемую теплицу построить желают многие.

Эффективная конструкция зимней теплицы

Зимние теплицы отличаются от лёгких парников по таким критериям:

функциональность;
расположение в грунте;
тип архитектурного сооружения;
применяемые стройматериалы;
вид отопительной системы.

Зимние постройки многофункциональны. В них выращивают не только обычные овощи, грибы, цветы и травы. В зимней теплице можно вырастить цитрусовые и экзотические культуры. Обустройство теплицы зависит от того, какие виды растений предпочтёт огородник.

Отапливаемую теплицу можно по-разному установить на грунте. Её углубляют в землю либо строят на поверхности. Архитектурная конструкция сооружения бывает арочной, горизонтальной, двух- или трёхскатной. Также встречаются односкатные крыши теплиц.

Для строительства утеплённых сооружений применяют кирпич, дерево, металлические каркасы или основу из труб ПВХ. Теплицу остекляют либо обшивают листами поликарбоната. Иногда можно встретить комбинированные конструкции. Отапливать помещение можно по-разному: газовым обогревом, трубами, проложенными под землёй, самодельной печкой, биологическим топливом.

Это интересно!

Тёплые парники устанавливают на верхних этажах частных домов или гаражей.

Зачем делать тёплый пол в теплице?

Для создания условий роста культур не обязательно греть воздух в помещении. Обустройство подогрева снизу грунта даст достаточное количество тепла для растений и позволит сэкономить теплоносители.

Тёплый воздух поднимается вверх и повышает температуру в помещении без использования энергоёмких и дорогих обогревательных приборов. Качественный обогрев почвенного субстрата поможет сделать климат в теплице достаточным для круглогодичного выращивания растений.

А вот наружный обогрев имеет несколько недочётов по сравнению с подземным:
воздух становится сухим;
из него выжигается кислород;
нежные побеги и листья могут получить ожоги;
почва недостаточно прогревается, и корневая система мёрзнет;
тратится много электроэнергии.

Знаете ли вы? В XVII веке главным тепличным овощем в Европе являлась самая обычная картошка, которая на тот момент была экзотическим растением.

Варианты обогрева грунта в теплице

Для обогрева почвы в тепличных постройках используют теплые полы различного типа. Подбирается оборудование в зависимости от эксплуатационных особенностей и площади парника.

Водяная система

Теплый пол водяного типа считается довольно эффективным и достаточно экономичным вариантом. Но его установка предполагает наличие отопительного прибора и насосной группы. Такое оборудование приобретать специально для обогрева парника не совсем резонно, так как стоимость его достаточно велика. Поэтому монтаж водяной системы выполняется в основном в тепличных помещениях расположенных на расстоянии не более пятнадцати метров от котла, предназначенного для обогрева дома.

Водяной теплый пол не слишком подходит для теплицы

Немаловажное значение при применении теплого пола для теплиц с жидким теплоносителем имеет размер обогреваемой площади. Большие территории все же требуют отдельной установки отопительного котла

А для достижения необходимой температуры в зимний сезон возникает необходимость совмещения теплого пола с радиаторной системой.

Нагревательный кабель

Электрическое кабельное оборудование широко используется для нагрева грунта в теплицах с достаточно большой площадью. Схема укладки данного пола достаточно проста, поэтому произвести монтажные работы можно самостоятельно.

В процессе эксплуатации системы обогрева кабельного типа не требует ручной регулировки температуры, так как все управление осуществляется с помощью термодатчика.

При выборе электрического отопительного оборудования для теплицы особое внимание следует уделять мощности устройства. Для эффективного обогрева грунта такой показатель должен быть не менее 75 ватт на метр квадратный

Основным условием монтажа кабельной системы является наличие действующей электрической сети.

Инфракрасные нагреватели

Пленочный теплый пол имеет надежное водонепроницаемое покрытие. Инфракрасное тепло, излучаемое карбоновыми нагревательными элементами, благотворно влияет на растения, выращиваемые в теплицах. Но использование его для больших территорий имеет существенные недостатки – низкий уровень нагрева грунта и невысокая устойчивость к механическим воздействиям.

Пленочный теплый пол имеет низкий уровень нагрева грунта

В связи с этим инфракрасные нагреватели используют в небольших парниках, где проращиваются семена или выращивается рассадный материал.

Варианты обогрева грунта в теплице

Водяная система

Нагревательный кабель

Основным условием монтажа кабельной системы является наличие действующей электрической сети.

Инфракрасные нагреватели

Монтаж системы обогрева грунта

Нагревательный кабель или нагревательные маты для теплицы должны иметь мощность 75–100 Вт/м кВ.

Кабельный пол

Монтаж электрического кабельного подогрева почвы в теплице выполняется так же, как и водного контура:

Подготавливается котлован глубиной 50 см, на дно укладывается утеплитель, но в этом случае обязательно укладывают гидроизоляцию из толстой ПВХ-плёнки.
Дальше все точно так же: слой песка, сетка, кабель, снова слой песка и защитная сетка.

После монтажа остается подключить кабель и термостат к управляющему блоку и установить нужные параметры обогрева.

Основные правила:

Допустима установка печи либо котла как в предбаннике, так и в самой теплице. Однако необходимо сооружение фундамента. Для кирпичной печки сооружают фундамент из бетона, а для печки из металла – из листа стали либо из асбестово-цементной смеси. Конструкция должна быть максимально устойчива, а также необходимо соблюдение всех мер пожарной безопасности;
Швы между частями дымоотводящей трубы и зазоры в местах соединения с печью либо котлом должны быть герметичны, чтобы дым не попадал в теплицу.

В качестве герметика используют раствор из глины, поскольку он термостойкий.

Не зависимо от способа отопления в зимней теплице необходимо установить систему вентиляции воздуха:

К выходному и входному отверстиям котла присоединяют лишь металлические трубы с одинаковым диаметром, длина может быть разной. Пластиковые трубы устанавливают на расстоянии 1-1,5 метра от котла;
Перед монтажом элемента для обогрева грунта устанавливают расширительный бачок. Его устанавливают в самую высокую точку постройки, вблизи с печкой либо котлом.

Инструкция по монтажу элемента для обогрева грунта:

В основание теплицы уложить теплоизолирующий материал (пенопласт, изоляторы с фольгой, специальные маты). Использование материала способствует защите от потери тепла и энергии, а также надежной фиксации труб с горячей водой;
На пленке разместить пластиковые трубы. Укладывать трубы начинают от стен к центру теплицы. Такое расположение способствует равномерному остыванию и передаче энергии от труб к грунту по всей теплице. Не рекомендуется использовать стальные, поскольку влажный грунт вызовет коррозию, трубы разрушатся и загрязнят грунт. Также не стоит применять трубы, у которых низкая теплопередача;
Подключить трубы к системе обогрева. Для автоматического регулирования температуры воды необходима установка терморегулятора на обогреватель. Оптимальный температурный режим для культурных растений от 35 до 40 ºС;
Трубы водяного обогрева засыпать грунтом (толщиной от 40 до 50 см).

Такой слой способствует предотвращению термического повреждения корневой системы.

Данный вариант позволяет обогреть теплицу ничуть не хуже, чем при использовании воды. Монтаж происходит следующим образом:

Необходимо вынуть плодородный слой на глубину 40-60 см.
Дно выравнивается, чтобы не было выступающих элементом, и затем насыпается песок, выполняющий роль выравнивающей подсыпки.
Полиэтиленовая пленка служит гидроизоляцией, ее укладывают внахлест либо используют скотч для соединения листов.
Поверх нужно проложить теплоизоляцию, у которой отсутствует отражающее покрытие.
Теперь можно приступать к укладке нагревательных элементов. Материал необходимо разрезать, чтобы он соответствовал конфигурации теплицы. Для фиксации кабелей используются монтажные пластины. Проводники можно располагать произвольно, но при этом между нитями нужно оставить расстояние не менее 10 см.
Необходимо соединить все отрезки в единую цепочку, произвести изоляцию соединительных муфт и вывести с одной стороны. Осталось запитать систему и прозвонить.
Поверх инфракрасной пленки нужно уложить полиэтилен.
Для нагревательных элементов понадобится мокрый песок, который будет служить укрывающим слоем.
Сверху песка кладут сетку из металла с мелкими ячейками.
На последнем этапе остается только вернуть на место почвенный слой и в его середине проложить трубки, оборудованные температурным сенсором.
