Разновидности систем водяного теплого пола: особенности, принцип работы, схема установки своими руками

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима. Подробный технический процесс сборки коллекторной группы:

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
Нельзя установить расходомеры;
Требуется защитный ящик большего размера из-за массивности конструкции;
Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Укладка водяного тёплого пола

Существует несколько способов устройства водяного ТП. Для того чтобы минимизировать теплопотери, при строительстве гаража желательно возводить УШП (утепленную шведскую плиту). Пирог следующий:

50-10 см утрамбованного песка;
10-15 см щебня или гравия;
утеплитель (пенопласт толщиной 5-10 см, в зависимости от климатических условий региона);
гидроизоляция (полиэтиленовая пленка, рубероид, специальные мембраны);
металлическая сетка из арматуры;
бетон.

Но водяной тёплый пол можно уложить на любые, уже имеющиеся поверхности. Работа над его устройством начинается с проектирования: расчёта тепловой мощности и длины контура, выбора материалов и контролирующей автоматики.

Расчёт

Основополагающий фактор расчёта – схема укладки труб. Наиболее важные показатели – шаг между петлями и их длина. Чем меньше расстояние между соседними трубами, тем выше тепловая эффективность ТП.

Для выполнения расчёта водяного ТП используют специальные калькуляторы и формулы. Для того чтобы не привлекать специалистов и не загружать голову информацией о специфике выполнения теплотехнических калькуляций, можно воспользоваться усреднёнными показателями, на основании которых были смонтированы тёплые водяные полы во многих гаражах. Причем владельцы довольны полученным результатом.

Оптимальное сечение металлопластиковой трубы – 16 мм.
Рекомендуемая длина контура для отопления гаража площадью 60 м 2 – 70-80 м. Не следует превышать указанную длину трубы в одном контуре.
У стен и ворот петли укладывают с меньшим шагом, чем в середине помещения.
Подающий трубопровод укладывают ближе к наружным стенам.
Мощность циркуляционного насоса – не менее 2 л/с.

Необходимые инструменты и материалы

В выборе материалов можно ориентироваться на стандартные комплекты водяного пола с автоматическим регулированием температуры, предлагаемые производителями для неотапливаемых нижних помещений площадью 60-80 м 2 .

При спиральной схеме укладки с шагом между трубами, равном 15-20 см, температуре теплоносителя 30°С и толщине стяжки в 3 см (для гаража требуется 7 см) расчётная температура поверхности пола – 24-26°С.

Материалы	Количество
Труба металлопластиковая Valtec	400 м
Пластификатор «Силар»	80 л
Лента «Энергофлекс»	60 м
Маты теплоизоляционные «Энергофлекс Супер ТП — 25/1,0-5»	60-80 м 2
Трёхходовой смесительный клапан MIX 03 ¾”	1
Циркуляционный насос	1
Термостат регулирующий накладной EM 548	1
Фитинги для монтажа пластиковых труб
Воздухоотводчик автоматический VT 502 1/2”	2
Сервомотор для смесительного клапана NR 230	1

Определяются со схемой укладки труб. Оптимальны два варианта:

Подготовительные работы

Монтаж системы ТП начинается с выравнивания поверхности:

Если есть напольное покрытие, его вскрывают, используя перфоратор и другие необходимые инструменты.
Тщательно очищают образовавшуюся плоскость от строительного мусора и пыли.
Делают замеры лазерным уровнем и убеждаются в том, что нет перепадов высот более 5 мм. При необходимости, заливают слой самовыравнивающейся стяжки.
Вдоль стен помещения укладывают демпферную ленту. Она должна выступать над расчётным уровнем готового ТП на 20-30 мм.
Укладывают теплоизолятор. Оптимальный выбор – «Пеноплекс» толщиной 5 мм. Также используют пенопласт плотностью не менее 25 кг/м 3 и ЭППС толщиной 3 см с разметкой под укладку труб водяного ТП.
Настилают армированную сетку с ячеей 10х10 см.

Пошаговая инструкция по монтажу

Шаг 1. Согласно ранее составленной схеме, на теплоизоляционном материале делают разметку местоположения труб.

Шаг 2. Укладывают трубы, изгибая их и ориентируясь на разметку. Фиксируют с помощью гарпун-скоб через каждые 30-40 см, а на изгибах – через 10-15 см.

На этом этапе желательно иметь помощника. Также рекомендуется купить специальное приспособление для размотки труб, или сделать его самостоятельно из подручных материалов. Укладку петель начинают с наиболее отдаленных от коллектора зон:

снимают с бухты 10-15 м трубы;
устанавливают на один конец теплоизоляционную трубку и фитинг для подключения к коллектору;
формируют контур ТП;
возвращают второй конец трубы к коллектору и устанавливают соответствующий фитинг.

Шаг 3. Устанавливают коллекторный шкаф.

Шаг 4. На трубы, ведущие ко входу и выходу из коллектора, надевают гофру.

Шаг 5. Подключат автоматику.

Шаг 6. Проводят гидравлические испытания, опрессовку системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

Шаг 7. Готовят цементно-песчаный раствор и заливают стяжку по маякам.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;
Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;
Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
Простая процедура монтажа и минимальные финансовые затраты;
Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Монтаж водяного тёплого пола

Перед работами по монтажу водяного тёплого пола подготавливается схема укладки труб и составляется список необходимого материала.

Пошаговый процесс установки греющего пола выглядит так:

Подготовка основания — при наличии трещин и больших перепадов, их следует заделать специальным раствором, или залить тонкий слой черновой стяжки.
Монтаж коллекторного шкафа со всем надлежащим оборудованием — это рекомендовано сделать до укладки «пирога» пола, та как данные работы являются грязными, и приведут к образованию пыли и сора.
Гидроизоляция — основу нужно застелить гидроизоляционным материалом для защиты от влаги.
Монтаж демпферной ленты — ей надо оклеить весь периметр помещения, она спасёт конструкцию от деформации при нагреве.
Теплоизоляция — необходимый теплоизоляционный слой на бетонный пол составляет 7 — 10 см. Отлично подходит для этой цели экструдированный пенополистирол. Есть плиты с пазами для укладки и фиксации труб.

Бывает теплоизоляционный материал с фольгированным слоем, он способствует отражению тепла в нужном направлении.

Трубы бывают:

металлопластиковые — они сложны в монтаже, имеют большой вес, для их изгиба требуется специальное оборудование;
полипропиленовые — обладают высокой теплопроводностью, но контур такой нуждается в надёжной фиксации, так как он склонен принимать исходную форму;
гофрированные нержавеющие — наиболее популярны, удобны в монтаже, с высокой степенью теплопроводности и имеют разные размеры;
медные — прочны и долговечны, но стоят дорого и произвести укладку самостоятельно трудно;
полиэтиленовые PERT и PRX — часто используются, так как изделие упругое, с хорошими эксплуатационными характеристиками.

Монтаж труб производится согласно запланированной схеме («улитка» или «змейка»), и с установленным шагом. Фиксация контура может осуществляться к предварительно установленной армирующей сетке пластиковыми хомутами.

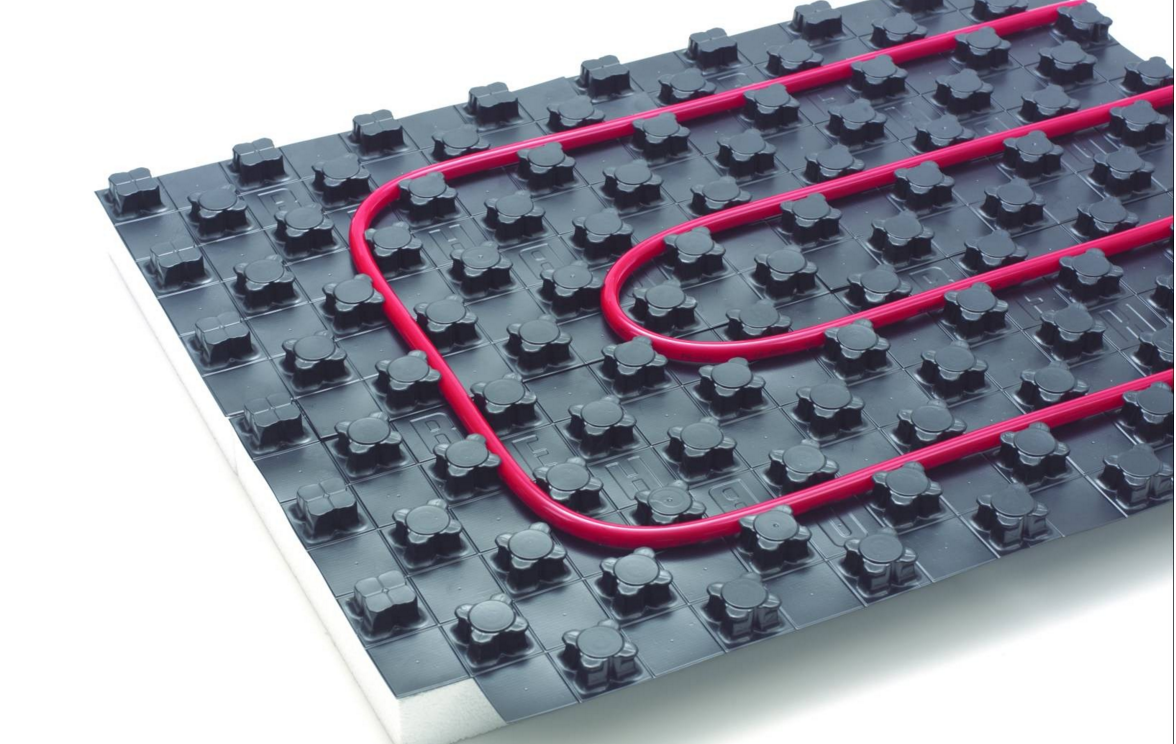

При укладке в качестве теплоизоляции мат с бобышками, трубы прокладываются между пазами, и тем самым надёжно закрепляются.

Подключение — трубы следует подсоединить к подаче и обратки тёплого пола.
Опрессовка пола — её нужно сделать до заливки стяжки, чтобы проверить работоспособность и наличие течи. Тестирование делается при повышенном давлением, на протяжении суток.
Заливка стяжки — её толщина зависит от диаметра труб, и составляет в среднем 5 — 7 см. При заливке бетонного раствора, в трубах должно присутствовать давление.

Первое включение пола — запрещено включать систему до полного высыхания бетонного состава, на это потребуется около месяца. Чтобы не потрескалась стяжка, поднимать температуру нужно постепенно. Начиная с 20 градусов, и повышая каждые сутки на 3 — 4, пока недостигнется рабочая температура.
Укладка финишного покрытия — материал может быть любым, главное, чтобы он сочетался с греющими системами. Хорошо соседствуют тёплые полы с керамической плиткой.

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

К трубам подключаются соединители (№6).
К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
Для хорошей работы системы длина петель должна быть примерно одинаковой.
В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
Насос должен работать в сторону смесительного клапана под номером 2.
Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

1 смесительный узел Combimix (VT.COMBI.0.180);
1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
циркулярный насос 180 мм;
2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

монтаж трубы по схеме змейка»
укладка трубопровода по схеме улитка;
комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру нагрева отдельных зон в помещении, «улитка» обеспечивает равномерный нагрев поверхности по всей площади укладки

Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Как рассчитать длину труб

Для водяных теплых полов изготавливают три основных размера труб: 16х2, 17х2 и 20х2 миллиметра. Чаще всего используют первый и третий виды.

Очень важно перед покупкой нагревательного конуса провести расчеты размеров. Если вы сомневаетесь в собственных силах, то вам стоит обратиться за помощью к профессионалам

Чтобы это сделать, необходимо иметь схему расположения водяного теплого пола и участки пола, где разместится мебель и сантехника

Важно учитывать, что под мебелью трубы не устанавливают

Важно, чтобы у изделия с диаметром в 16 миллиметров длина контура не превышала 100 метров, а при 20 миллиметрах — 120 метров. Соответственно, каждый из них будет занимать не более 15 м², иначе система не сможет обеспечить нужное давление

Если площадь помещения намного больше, то его делят на несколько таких контуров

Важно, чтобы они имели одинаковый размер. Разница не должна превышать 15 метров

Если есть хорошая теплоизоляция, то стандартный укладочный шаг составляет 15 сантиметров, но при желании его возможно сократить до 10 сантиметров.

В первом случае на один квадратный метр понадобится 6.7 метра труб, а во втором — ровно 10 метров.

Также во время расчета размера системы следует учитывать материал труб, теплопотери, мощность системы и перекрытий, напольное покрытие и т.д.

Чтобы определить размер контура, можно использовать стандартную формулу. То есть, обогреваемую площадь (м²) необходимо разделить на шаг укладки (м). К получившемуся значению добавляют размер завитков и расстояние до коллектора.

Принцип действия и общая схема тёплого водяного пола

Водяной обогреваемый пол может быть применён только в двухтрубной системе отопления с принудительной циркуляцией теплоносителя и использованием коллекторов для разводки к приборам. В общем виде такая система состоит из следующих компонентов:

Отопительный котёл и котельная группа, обеспечивает непрерывную подачу теплоносителя заданных характеристик в подающие магистрали отопления (стояки). Пройдя через отопительные приборы, охлаждённый теплоноситель возвращается по обратной магистрали.

Котёл может работать на любом виде топлива: газ, жидкое и твёрдое топливо, пеллеты, тепловой насос, электроэнергия и так далее. В обязательную комплектацию котельной входит сам котёл; насос, обеспечивающий циркуляцию теплоносителя в системе; расширительный (компенсационный) бак, группа безопасности. В зависимости от сложности системы количество оборудования может быть намного больше.

Подающие и обратные магистрали, от них запитаны распределительные коллекторы радиаторов и группы смесительный узел + коллектор тёплых полов. Как правило, шкафы с гребёнками (коллекторами), ставятся на каждом этаже.

Коллекторы (гребёнки) радиаторов, подводящие трубопроводы, приборы отопления (радиаторы либо конвекторы).

Система подогрева полов. Состоит из смесительного узла, коллектора и контуров отопления. Об этом подробнее.

Принцип действия системы водяного теплого пола

Водяной теплый пол — это новая самостоятельная система отопления помещений, современная альтернатива распространенным радиаторным и конвекторным видам обогрева. Устройство водяного теплого пола представляет собой сеть вмонтированных трубопроводов, наполненных горячей водой, между бетонным или деревянным основанием и напольным покрытием.

Состоит водяной пол из полимерных труб, по которым циркулирует теплая жидкость, подаваемая из системы центрального отопления или газового котла. От нагретой поверхности пола воздух прогревается и устремляется вверх, обеспечивая равномерное распределение тепла по всей площади. При этом нижний слой воздуха у пола прогревается сильнее, чем верхний — у потолка, создавая идеальные для комфортного проживания человека условия.

Отметим, что оборудовать водяной теплый пол можно исключительно в частных домах. Для городских квартир такой вид теплоснабжения запрещен в связи с возможными последствиями от повреждения труб.
