Какой толщины должна быть стяжка над водяным теплым полом

Толщина стяжки электрического теплого пола

Альтернативой теплым водяным полам является электрический теплый пол. Электрические теплые полы бывают двух типов:

  1. кабельные
  2. нагревательные маты или пленочные

1. Кабельные теплые полы монтируются точно также как и водяные. Главное отличие в том, что электрический кабель не должен касаться термоизоляции. Поэтому при монтаже кабель крепят к арматурной сетке, которую устанавливают на специальные лаги. Допустимые величины толщины стяжки — от 3 до 5 см. Минимальный слой выполняется при условии использования пластификаторов.

2. Нагревательные маты заливаются преимущественно наливными полами. Слой такой стяжки составляет 2 см. Также их можно уложить при помощи тонкого слоя плиточного клея.

Последовательность работ

Перед стяжкой укладывают гидроизоляцию, утеплитель и водоносные трубы. Обязательно армируют поверхность металлической сеткой

Важно, чтобы каждый прутик был не меньше 3 мм. Арматура должна быть внизу, а к ней крепят трубы. Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки

Благодаря этому из бетонного слоя будет выходить достаточно тепла

Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки. Благодаря этому из бетонного слоя будет выходить достаточно тепла.

Слой гидроизоляции выполняют по черновой стяжке при помощи рулонной или жидкой гидроизоляции. Дальше приступают к монтажу слоя утеплителя. Обычно, выбирают плотный полистирол. Плиты укладываются компактно благодаря наличию по бокам замковых устройств. Заливается стяжка для тёплого пола бетоном такой консистенции, чтобы его легче было разравнивать. Раствор вымешивают вручную или бетономешалкой. Для него используют 1 часть цемента и 4 части песка, который предварительно просеивают. Также добавляют такое количество воды, чтобы замесить тестообразную смесь и пластификатор для эластичности.

Чтобы стяжка была прочной, в раствор рекомендуют добавлять фибру, которая состоит из синтетических волокнистых материалов.

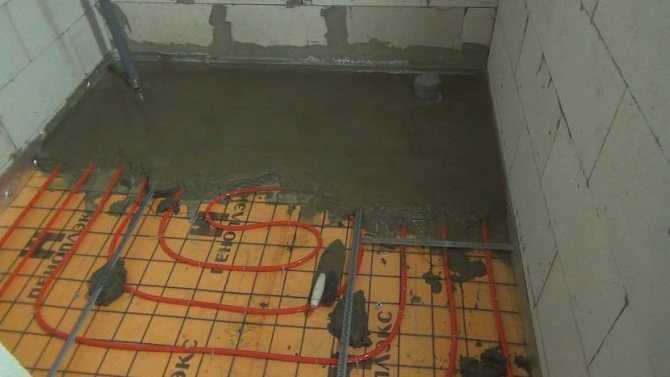

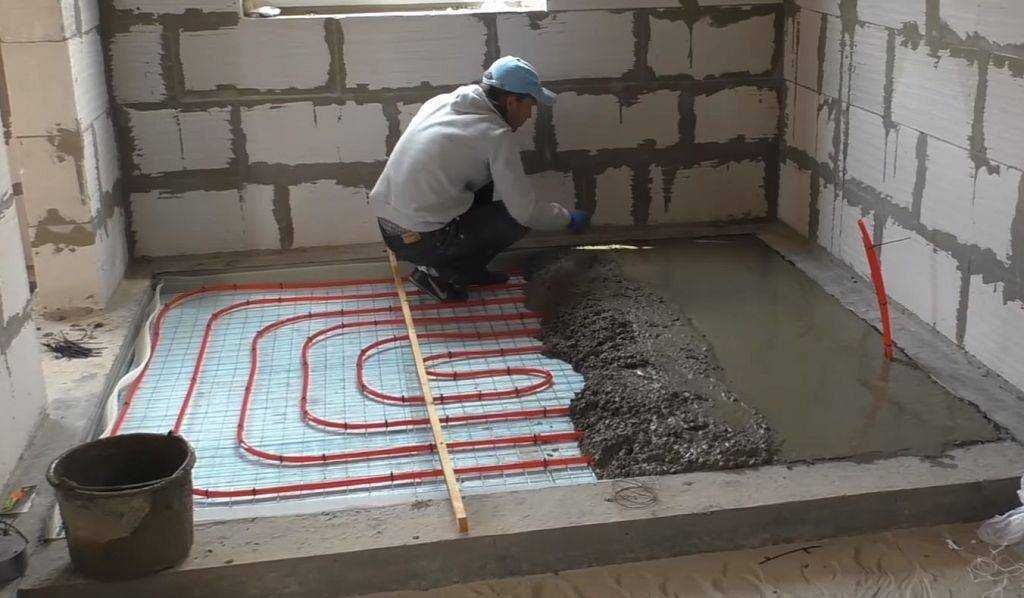

Заливка пола раствором Источник couo.ru

Важно укладывать её единовременно. Нельзя залить один участок, а через несколько дней сделать все остальное. Если так делать, то в дальнейшем появятся трещины

Если так делать, то в дальнейшем появятся трещины.

Следует проверить состояние труб, когда бетон застынет, доступа к ним не будет. Тестируют систему, подключив рабочее давление воды, и проверить на протечки в течение дня. Если подтеки появились, то их нужно устранить и только потом приступать к заливке.

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины заливаемого при устройстве стяжки слоя необходим и по причине влияния его на процесс равномерного обогрева помещения.

Если слой тонкий, то он объективно быстрее прогревается, обеспечивая после начала функционирования водяного контура распространение тепла в помещении без длительного ожидания. Вместе с тем, в подобных условиях чаще возникает возможность появления в стяжке трещин, негативно влияющих на равномерность прогревания пола.

Схема укладки слоев для водяного теплого пола

Чрезмерно толстый слой отличается хорошей теплоемкостью, поэтому дольше удерживает тепло, позволяя ему распределяться по плоскости пола, но ему требуется больше времени для прогревания. Также возникает большая нагрузка, влияющая отрицательно и способная вызвать разрыв стяжки. Чтобы избежать этого явления, рекомендуется устраивать компенсационные швы.

При принятии решения при помощи стяжки выровнять пол, необходимо понимать, что толщина оборудуемого мокрым, полусухим или сухим способом слоя будет разной, следовательно, равномерного прогрева достичь не удастся.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Виды стяжек для водяного пола

В технологии установки водяного теплого пола укладка бетонной стяжки считается заключительным этапом. Для получения качественной ровной поверхности применяются такие смеси:

  • бетонная;
  • из песка и цемента;
  • полусухая.

Бетонная смесь

В состав бетонной смеси входят 4 основных элемента:

  • цемент;
  • вода;
  • песок;
  • щебень.

Для стяжки пола рекомендуется брать цемент марки М-300 и выше и добавлять щебень размером от 5 до 20 мм. Также предпочтительнее брать песок крупной фракции. Он дает более прочное сцепление.

В смесь можно замесить не воздухововлекающий пластификатор. Он придает бетону дополнительную прочность. Можно воспользоваться готовыми бетонными смесями, которые продаются в любых магазинах стройматериалов.

Смесь из песка и цемента

Изготовление и заливка песчано-цементной смеси выполняется аналогично укладке состава из бетона. В состав смеси рекомендуется добавить пластификатор.

При заливке нужно обратить внимание на консистенцию раствора. Он не должен быть слишком жидким или густым, ему достаточно быть пластичным

Качество раствора можно определить при выравнивании. Если не требуется прикладывать особых усилий, то значит раствор изготовлен верно.

Полусухая смесь

Подобные смеси для стяжки водяного пола имеют несколько отличий от других материалов. Их пористая структура улучшает шумоизоляцию помещения. Плюс при работах по стяжке не применяется вода. Заливка стяжки полусухим методом применяется не так давно. Чаще всего ее используют при проведении работ своими руками.

Заливка полусухой смеси делается аналогично заливке бетона. Стяжка быстро застывает, не оставляя на поверхности никаких дефектов.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Последовательность монтажа стержневого инфракрасного пола:

  • создание схемы укладки;
  • подготовка основания;
  • укладка теплоизоляции;
  • подготовка места для датчика;
  • раскладывание полос и соединение кабеля согласно с составленной схемы;
  • фиксация полос к основанию при помощи монтажного скотча;
  • установка терморегулятора;
  • подключение датчика и кабеля к терморегулятору;
  • подключение терморегулятора к сети;
  • испытание системы;
  • заливка стяжки;
  • укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Краткое описание «пирога» и задач возложенных на стяжку

Стяжка для тёплого пола

Для чего нужна стяжка:

Во-первых, для защиты водяных труб от повреждения;

Во-вторых, для равномерной теплопередачи на поверхности пола;

В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.

Для начала перечислим все «классические ингредиенты пирога».

Итак — материалы для тёплого водяного пола

Снизу-вверх:

  1. На основании пола — бетонная стяжка;
  2. Гидроизоляция (по необходимости исходя из близости грунтовых вод);
  3. Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
  4. Плотная п/э плёнка, в два слоя;
  5. Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
  6. Бетонная стяжка, например, вот отличный и доступный вариант;
  7. Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
  8. Финишное покрытие.

Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:

  • а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
  • б) материалы финишного (напольного) покрытия;
  • в) предполагаемые нагрузки на поверхность;
  • г) температура теплоносителя и необходимая температура воздуха в помещении.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

От чего зависит толщина

Стяжка представляет собой слой раствора цемента с песком, который укладывают на основание пола. На данную поверхность монтируют в последующем напольное покрытие. Стандартная – состоит из смеси песка, цемента и воды. Иногда добавляют специальный пластификатор.

Выполняют для:

  • выравнивания покрытия;
  • повышения гидроизоляции пола;
  • прокладки коммуникаций;
  • улучшения теплоизоляции;
  • увеличения высоты пола;
  • монтажа теплого пола.

Без использования стяжки сделать пол ровным невозможно.

Толщина может быть разной, на нее влияют:

  • применение помещения;
  • планируемое напольное покрытие;
  • тип почвы (при укладке на грунт);
  • предназначение пола.

Толщина может зависеть от условий в которых выполняется монтаж водяного пола:

  1. Минимальной толщины — при потолках до 2 см. Армированная сетка в данном случае не применяется. Пол заливают самовыравнивающейся смесью, которая быстро застывает.
  2. Средней толщины – 2-7 см. Кроме бетонного раствора укладывается арматура или армированная сетка.
  3. Максимальной толщины 7-15 см. Делается чаще всего одновременно для всего дома из бетона и арматуры, выступая при этом параллельно в роли фундамента.

Классическую стяжку выполняют из бетона и щебня. Однако такой вариант не получится использовать для тонкой заливки.

Во время заливки на водяной теплый пол необходимо помнить о ее факторе расширения. Для его устранения по всему контуру помещения закрепляют демпферную ленту. Она сжимается для компенсации расширения бетона при нагревании. Без нее бетон трескается, а с ее применением остается целым.

Для монтажа теплого пола может применяться любой из существующих видов:

  • мокрая;
  • полусухая;
  • сухая.

Мокрую заливают из раствора цемента, песка и воды. Такой вариант является самым простым и не требует наличия опыта выполнения подобных работ и специального инструмента.

При отсутствии желания разбираться с правильными пропорциями цемента и песка для приготовления смеси, можно купить готовую. Такой вариант является самым тонким.

Полусухая состоит из тех же компонентов, что и мокрая, но для приготовления раствора используется намного меньше воды и в смесь добавлен специальный пластификатор. Класть ее без опыта довольно сложно. К тому же потребуются бетономешалка, без которой качественное приготовление раствора невозможно и виброплиты.

Сухая выполняется из сыпучих материалов, которые разравнивают и застилают фанерой или ДСП. Выполнить такую стяжку самостоятельно очень просто. Однако у нее есть минусы:

  • большая толщина;
  • низкая проводимость тепла.

Для заливки инфракрасного теплого пола используется минимальная толщина. Под электрический теплый пол необходимо залить около 4 см. Из всех видов теплого пола самая толстая – необходима для водяного.

Большая толщина существенно уменьшает высоту потолков, поэтому желательно не применять ее в невысоких помещениях.

Толщину необходимо рассчитывать индивидуально для обеспечения необходимой прочности в конкретных условиях.

Слишком маленькую толщину может повредить резкий перепад температуры и давление мебели. При слишком толстом слое придется столкнуться со сложностью регулирования температуры в помещении и большим потерям тепла на обогрев. К тому же нарушение технологии может привести к ее растрескиванию.

Виды применяемых стяжек

Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.

Сухая

Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП

Важное условие здесь – это применение только влагостойкого материала

Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.

Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.

Мокрая

Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.

Преимущества представляются следующим образом:

  • Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
  • Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
  • Высокая звуковая и тепловая изоляция.

Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.

Полусухая

Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.

Преимущества полусухой разновидности заключаются в следующих факторах:

  • Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
  • Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
  • Влагоустойчивость, хорошая звуковая и тепловая изоляция.

Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.

Полусухое покрытие

Нас сегодняшний день многие предпочитают сухую смесь для укладки стяжки. Она менее проблематична в заливке, нежели чем цементно-песчаная смесь. У этого способа укладки есть свои особенности. Полусухая смесь считается более прочной, чем обычный цемент. После заливки период высыхания намного короче, что дает возможность закончить укладку теплых полов быстрее.

Специалисты утверждают, что материал не крошится и не разрушается под воздействием исходящего от труб тепла. С этим типом смеси работать проще и удобнее.

Перед тем как укладывать полусухую смесь, следует тщательно подготовить основание. Убирается весь мусор, основание прокладывается пароизоляционным материалом. Если имеются глубокие трещины или углубления, рекомендуется их заполнение вязким раствором цемента. Рулонные материалы укладываются с нахлестом, также он должен заходить на стены. Швы обрабатываются специальным скотчем. На готовое основание засыпается полусухая смесь.

О том, какие пропорции смешивания следует применять, указано на упаковках с полусухой смесью. Консистенция материала не должна содержать много воды. Если его сжать в руке, то получится плотный комок. Влага при этом не должна стекать по руке. Таким образом проверяют правильность смешивания ингредиентов смеси. Очень часто в сухую смесь добавляют фиброволокно для придания еще большей устойчивости покрытию. Волокно хорошо распределяется по всей структуре во всех направлениях.

Минимальная толщина стяжки составит 4 см. Ее высота также зависит от способа укладки самих труб, на какой материал они укладываются. Пол и его максимальная высота может достигнуть отметки в 20 см. Если основание под заливку имеет значительные неровности, высоту приходится значительно поднимать. В целом, толщина будет составлять не менее 4 см и не более 20 см.

Покрытие может разрушить неправильный метод сушки. Если вы можете ходить по полу, это не значит, что раствор действительно высох. Жидкая цементно-песчаная смесь высотой в 4 см сохнет как минимум месяц. Смесь, приготовленная из сухих материалов, высыхает в течение нескольких дней в зависимости от высоты покрытия. Для того чтобы материал застывал правильно и без потрескиваний, следует смачивать поверхность водой и застилать пленкой. В результате основа не просядет, хорошо подсохнет и не растрескается.

Размер водяного покрытия зависит от типа заливки и особенностей основания. Чем больше значительных неровностей на поверхности, тем выше будет конструкция. Происходит это из-за наложения нескольких слоев – это является необходимостью для достижения нулевого уровня.

Исходя из опыта, специалисты утверждают, что относительная общая высота теплого водяного покрытия составляет 10-15 см, учитываются абсолютно все используемые материалы, включая напольное покрытие.

Заливка цементно-песчаной смеси:

Смесь для заливки стяжки составляется из цемента и сеяного песка в пропорции 1:3, а для эластичности раствора добавляются специальные пластификаторы, фибры или волокна полипропилена. Смесь тщательно перемешивается и равномерно распределяется по подготовленной поверхности. Выравненную стяжку первые 2-3 дня следует смачивать несколько раз в сутки, а затем оставить под пленкой на две недели. Окончательно, к дальнейшим действиям стяжка будет готова через 25-28 дней при условии выстаивания с комнатной температурой.

Строительные нормы определяют толщину бетонных покрытий в жилых помещениях с водяным обогревом, исходя из статической нагрузки рассчитанной на 2 кН/м2. Это означает, что толщина смеси над трубами составляет минимум 45 мм, но использование армирующей сетки снижает этот показатель до 30-35 мм.

Но если брать во внимание нормы СНиПа 3.04.01-87, то получается, что самое эффективное распределение тепла при монтаже теплого пола по стандарту, складывается в 65 мм, где берется толщина стяжки вместе с напольным покрытием из плитки или керамогранита. При этом необходимо учитывать диаметр трубы и исходить из соотношений диаметра трубы и толщины стяжки:. Труба 12 – 60 мм

Труба 12 – 60 мм.

Труба 17 – 65 мм.

Очень важно учитывать, что бетонная стяжка и вся устраиваемая конструкция имеет большой вес, в среднем 150 кг/м2, поэтому необходимо обследовать перекрытия на их способность выдерживать такие большие нагрузки

Что влияет: какая рекомендованная высота?

Идеальную толщину назвать сложно. Она зависит от многих факторов, определяющими из которых являются:

  • Сечение применяемых труб;
  • Материал смеси;
  • Финишное покрытие;
  • Уровень нагрузки на поверхность при эксплуатации.

Сечение труб напрямую влияет на необходимое количество смеси для заливки. Общая толщина стяжки определяется как сумма диаметра трубы и высоты верхнего защитного слоя. Чем толще трубы, тем больший слой необходим, чтобы их скрыть.

Заливку можно выполнять различными видами смесей, при этом толщина будет зависеть от состава и марки цемента. Необходимо обеспечить крепость и хорошую теплоотдачу защитного слоя. Стяжка, выполняемая из цемента и песка должна быть толще, чем из цемента и песчано-щебеночного отсева. Возможно использование цемента и щебня фракции от 5 до 20 мм. Применение пластификаторов во всех трех случаях позволяет уменьшить толщину заливки.

При укладке относительно тяжелого финишного покрытия, например под керамическую или каменную плитку, рекомендуется увеличить высоту стяжки на 1,5 – 2 см.

Уровень нагрузки на пол в бытовых условиях колеблется от 2 до 5 kH/m2. Это небольшая нагрузка, что позволяет не учитывать этот фактор как определяющий. Но если теплый водяной пол укладывается для производственных или складских помещений, то толщина стяжки может вырасти кратно.

Технология укладки чернового типа

К черновой стяжке следует относиться со всей ответственностью, поэтому заранее проводят подготовку инструментов и материалов. Для работы потребуется:

  • миксер для замешивания смеси (можно заменить дрелью) и широкая глубокая емкость;
  • маячки, уровень, шпатель и правило для контроля и обеспечения выкладки ровной поверхности;
  • цемент, песок и вода – материалы для замешивания.

В работе придерживаются следующей инструкции:

Если выполняется ремонт помещения в полном объеме, необходимо предварительно оштукатурить стены и потолок

Это важно сделать до заливки, поскольку штукатурка будет падать, и выравнивать поверхность придется вновь. Все сливные отверстия и прочая фурнитура закрывается полиэтиленом или малярным скотчем

При наличии кабелей их четко фиксируют. Требуется убрать весь мусор с поверхности пола

Важно помнить, что даже малая соринка может привести к последующей порче. Далее устанавливаются маяки, которые крепятся алебастром

Приготовить смесь для заливки – соединить цемент и песок в пропорции 3:1. Добавляют воду до образования густой смеси и пластификатор в соответствии с вышеуказанными рекомендациями. Между маяками сразу заливают приготовленный раствор, распределяя его равномерно и ровно по поверхности. Смесь необходимо утрамбовывать, чтобы выпустить воздух. Если он останется, при высыхании слой даст трещину. В ход идет правило, с помощью которого выравнивают поверхность. Движения должны быть волнообразными, на себя.

Затем следует закрыть комнату

Важное условие здесь заключается в отсутствии проникновения света и сквозняка в помещение. Через сутки на пол кладут полиэтилен, с помощью которого увеличивается скорость просушки. Оставляют материал до полного высыхания в течение нескольких дней

Оставляют материал до полного высыхания в течение нескольких дней.

Какой толщины должна быть стяжка пола

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

  • Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
  • Утеплитель (его примерная толщина — 1 см).
  • Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
  • Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2.  Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

  • Для квартир, частных коттеджей — 95-100 мм.
  • Для общественных помещений — до 200 мм.
  • Для производства — 300 мм.

Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
