Разводка труб в ванной своими руками: разбираем процесс проектирования и монтажа

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

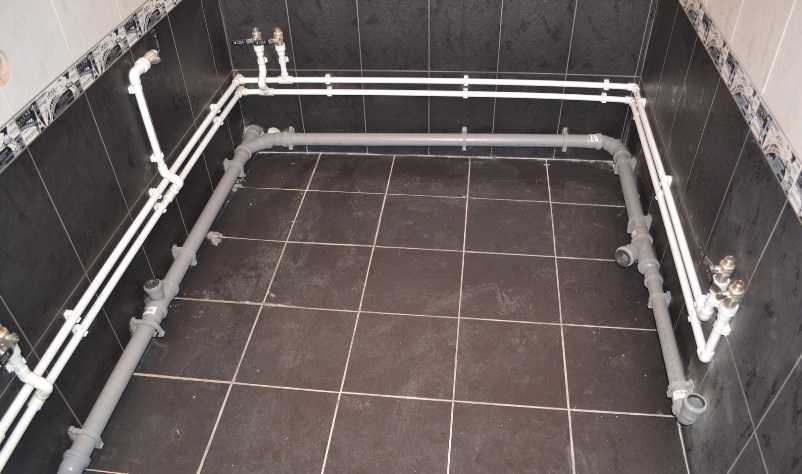

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

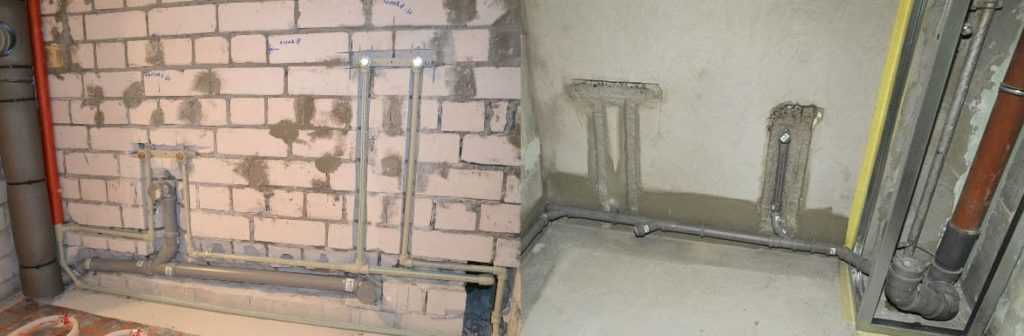

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Определяем способ монтажа

Существует три варианта монтажа инженерных сантехнических коммуникаций: открытый, закрытый и комбинированный. Каждый из них имеет свои особенности, которые необходимо хорошо знать, чтобы выбрать оптимальное решение.

Открытый

Данная технология считается самой простой и экономичной в плане финансов и трудозатрат. Все магистрали прокладываются поверх пола и стен, что обеспечивает возможность контроля их состояния и беспрепятственного ремонта в случае аварийной ситуации.

Однако открытый трубопровод выглядит неэстетично и может испортить даже самый красивый интерьер санузла. Исправить положение можно с помощью декоративных экранов, коробов из пластика либо гипсокартона. В таких конструкциях устраивают ревизионные окна для доступа к кранам и счетчикам.

Закрытый

Данный способ предусматривает укладку всех коммуникаций внутри стен. Снаружи располагаются только фитинги для подключения сантехники. При выборе этой технологии монтажа еще на стадии разработки проекта следует учесть, что штробы для размещения труб запрещено проделывать в несущих стенах.

Скрытая под облицовкой разводка не будет отрицательно сказываться на оформлении помещения и позволит сэкономить пространство, однако процессы подготовки и монтажа труб подобным способом намного сложнее и дороже предыдущего варианта.

Перед укладкой коммуникаций в проштробленные каналы их необходимо поместить в обсадные трубы, а после проведения всех монтажных работ стены заделать и выровнять. Важным недостатком данного метода является необходимость частичного демонтажа отделки в случае аварийной ситуации.

Комбинированный

Название этого варианта укладки труб говорит само за себя: часть их замуровывается в стену, а часть — проходит по поверхности. Комбинированный способ применяют, когда по каким-то причинам невозможно выполнить скрытую разводку. Элементы, оставшиеся на виду, также маскируют с помощью фальш-панелей или декоративных коробов.

Монтажные работы

                После
подготовки схемы и приобретения необходимых материалов наступает время
переходить к непосредственному выполнению работ. Все посторонние предметы из
ванной удалены, площадка готова к замене канализации или первоначальному монтажу системы. Рассмотрим,
как правильно делается канализация в ванной своими
руками:

Демонтаж старых труб

                Перед
тем, как начать устанавливать
новые трубы, надо удалить старую отслужившую разводку. Если она открыта и
находится на виду, никаких проблем не возникнет. Однако, в старых домах нередко
встречаются трубы, замурованные в пол, стены, частично утопленные в перекрытия

Важно действовать
аккуратно и четко представлять себе, что именно в данный момент происходит. В
противном случае можно повредить водопровод, разрушить канализацию у соседей,
испортить общий стояк

Важно заранее наметить себе, до какого переходника
система будет демонтирована и удалена.

Это особенно необходимо в
случаях, когда производится полная реконструкция ванной комнаты, объединение с
туалетом или расширение площади. Как правило, все сантехнические приборы
переносят на другое место, поэтому схема размещения канализации в ванной комнате меняется. Оставляют
лишь стояк (чаще всего, чугунный) и тройник, образующий отвод в квартиру. Все
остальные трубы подлежат удалению. Чугунные элементы соединялись на цементный
раствор или на серу, поэтому перед разборкой стыка надо аккуратно удалить
уплотнение с помощью зубила и молотка. Деликатными ударами раскалывают цемент и
удаляют отбитые кусочки, пока труба не отделится от муфты.

Монтаж новой разводки

                Монтаж канализации в ванной
начинают с разметки. На стене отмечают осевую линию будущего трубопровода.
Необходимо помнить про уклон
и выдерживать нормативную величину:

• для труб диаметром 50 мм — 3 см/м погонный;
• труб диаметром 110 мм — 2 см/м;
• для труб 160 мм — 0,8 см/м.

Монтаж и правильный уклон

Это оптимальные величины, они
могут быть немного изменены. Предельная величина уклона канализации составляет
15 см/м погонный, пролагать
трубы с большим наклоном нельзя. Это создаст возможность слишком быстрого
прохода воды, а твердые
частицы будут оставаться на стенках и накапливаться. В любом случае следует
соблюдать правило — угол наклона канализационной трубы уменьшается с
увеличением ее диаметра.

После выполнения разметки
отмечают точки установки крепежных элементов и делают отверстия под дюбели. Затем
начинается поэтапная сборка трубопровода. Как правило, сначала присоединяется
труба диаметром 110 мм с отводом для подключения унитаза. После него
устанавливают переходник на 50 мм, так как для ванной комнаты и кухни такого
диаметра вполне достаточно. Чрезмерно большой диаметр в данном случае вреден
тем, что на стенках быстро наслаивается жир и органические частицы, образующие
засор.

Необходимо стараться смонтировать разводку так,
чтобы количество соединений оказалось минимальным

Это важно, так как любой
стык трубопроводов может оказаться источником протечки. Если создается канализация в стене ванной,
трубы будут замурованы и доступ к ним станет невозможен (или слишком
проблематичен), поэтому минимизировать риск надо как можно больше

Прокладка системы в канале,
пройденном в стене, требует полной герметичности соединений и аккуратного
вывода патрубков, к которым будет подключаться слив из ванны или умывальника. Такой монтаж довольно
сложен, поэтому его выполняют редко.

Все муфты (раструбы) следует
направлять в сторону стояка. Это также позволит снизить опасность появления
протечек. Кроме того, надо установить ревизионные люки (как минимум, один),
чтобы имелась возможность пользоваться сантехническим тросиком для устранения
засора. Иногда в качестве люка используют отвод на умывальник, из которого на
время вынимают гофрированную выпускную гарнитуру.

Тестирование системы

                После
завершения сборки и внимательного осмотра готовой разводки, наступает время
проверки работоспособности вновь смонтированной линии. Самый простой
способ — открыть воду в кране и осмотреть все соединения на предмет
обнаружения протечек. Можно набрать воду в ванну и выпустить ее, произведя
внимательный осмотр всех узлов и элементов трубопровода. На полу не должно быть
никаких капель или луж воды.

Обнаруженные неплотности соединяют вновь с усилением стыка силиконовым герметиком. Если резиновое уплотнение слишком слабое или деформированное, рекомендуется полностью поменять трубу или фитинг. В критических ситуациях, когда нагрузка на систему будет максимальной, проблемное соединение не выдержит и создаст массу неприятностей владельцу квартиры. Если никаких протечек не выявлено, монтаж системы считается успешно завершенным.

Разновидности разводки труб

Разводка труб в ванной должна быть эффективной, чтобы система могла корректно работать долго. В некоторых случаях применяют также систему с проходными розетками. Она имеет один существенный недостаток, такой как необходимость установки дополнительного насоса для подпора воды. Понадобится труба большей длины, что отражается на цене. Поэтому этот тип разводки применяется редко.

Коллекторная схема

Коллекторный способ разводки труб подразумевает подключение каждой из них параллельно друг другу к магистральной системе. Этот вариант признан специалистами самым эффективным и надежным. Это обусловлено тем, что потребитель в итоге подключается через конкретную подходящую пару.

Подача воды, если разводка осуществлена коллекторным способом, можно через установленные краны. При необходимости систему даже можно полностью перекрыть. Это необходимо в случаях аварий трубопровода или в ситуациях проведения дополнительных ремонтов. Подводящие трубы в данных системах отличаются незначительным количеством стыков.

Регулирующие краны необходимо помещать на небольшой коллектор. Он чаще всего скрывается в отдельный шкаф. Преимущества коллекторной разводки труб в туалете и ванной комнате:

• Возможность ремонта и сервисного обслуживания поочередно;
• Простота осуществления работы;
• Наличие варианта скрытой прокладки всех инженерных коммуникаций.

Как и во всех остальных случаях, коллекторная разводка труб в ванной имеет свои недостатки. Сантехники отмечают прежде всего то, что этот вариант проведения работ слишком дорогой. Каждое подключение требует дополнительной установки запорных кранов

К тому же система в подобной ситуации имеет более сложный вид, вследствие чего важно точно рассчитывать ее

Коллекторный тип разводки труб — особенности и нюансы

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.

Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

• короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

  Разводка труб в коробе.

• фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

  Маскировка инженерных сетей фальш-панелью.

• полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

  Укладка труб в штробах.

• укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

  Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

• позади ванны трубы уложены открытым способом;
• стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

  Короб для стояка.

• инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
• для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

  Водорозетка для стиральной машинки.

• для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

  Двойная водорозетка.

• патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

  Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы. Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина. Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.
