Монтаж труб пнд: правила и способы соединения, особенности монтажа

Возможные ошибки при монтаже

Проведение монтажных мероприятий на водопроводах может омрачаться определенными оплошностями:

стыковка труб с необработанными торцами;
перекосы труб в рамках муфты или сварного шва;
дефекты, снижающие герметичность узла;
применение некондиционных соединительных элементов;
использование жесткого крепежа без учета линейного расширения материалов;
нарушение регламента сварочных работ (избыточный нагрев, несоблюдение сроков температурного воздействия).

Дефектные соединения подлежат удалению. Их место занимают новые герметичные стыки, выполненные согласно регламенту.

Сферы применения

Использование труб ПНД в сельскохозяйственной отрасли и при бурении скважин имеет свои особенности, поэтому на этом не стоит останавливать свое внимание. Гораздо важнее разобраться в том, как можно применять полиэтиленовые трубы в частных домах и квартирах.. Применение полиэтиленовых труб во многом обусловлено рядом свойственных им положительных качеств, среди которых:

Применение полиэтиленовых труб во многом обусловлено рядом свойственных им положительных качеств, среди которых:

Высокая механическая прочность, за счет которой достигается надежность конструкции;
Эластичность, также положительно влияющая на надежность и долговечность труб;
Отличная устойчивость к воздействию большинства агрессивных химических веществ;
Полная сопротивляемость электричеству.

Монтаж трубопроводов ПНД осуществляется по-разному, в зависимости от того, какую систему необходимо создать.

Электрические линии

При монтаже электрических сетей можно использовать как гладкие, так и гофрированные трубы – эффективность защиты проводов от этого не зависит. В любом случае, ПНД трубы отлично подходят для прокладки кабелей в силу отличной гибкости и нулевой проводимости электричества.

Возможности применения труб при электромонтаже довольно обширны: при необходимости укладку можно проводить на открытом пространстве, внутри стен или под землей (прочитайте: «Виды труб ПНД для кабеля в земле – какие лучше использовать и как укладывать»). В последнем случае на первый план выходит качественное и герметичное соединение труб.

Для достижения надежной стыковки ПНД труб можно воспользоваться двумя методами:

Сварка отдельных частей трубы напрямую или посредством муфт;
Горячая обсадка трубы (труба разогревается и с усилием вставляется в раструб, в результате чего достигается герметичное соединение).

Водопровод

Прокладывать водопровод из труб ПНД своими руками можно посредством разных приспособлений и методов:

Компрессионные фитинги;
Фитинги для диффузной сварки;
Стыковая сварка;
Электромуфтовое соединение.

Выбор подходящего способа зависит от предъявленных к будущей системе требований и имеющегося в наличии оборудования.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

полибутилен;
полиэтилен;
ПВХ;
полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Особенности крепления фитинга

Как ранее было отмечено, соединение труб в последнее время все чаще проводится путем использования фитинга. Процесс соединения имеет следующее особенности:

Для начала определяется нужная длина отдельных кусков трубы, после чего проводится их отрезание при помощи специальных ножниц
В случае использования металлопластиковых труб важно использовать специальные ножницы, так как в этом случае можно исключить вероятность повреждения изоляционного слоя. Срез должен быть ровным
Повреждение изоляционного слоя и неровный срез становится причиной появления протечек и многих других проблем.
На штуцере устанавливают уплотнительные кольца, которые во время выполнения монтажных работ могут повредиться. Соединение металлопластиковой трубы с фитингом проводится зажимным хомутом и гайкой. Трубу перед выполнением работ по соединению с фитингом следует развальцевать калибратором – это позволит исключить вероятность повреждения уплотнительных колец.
Сперва надевают гайку, и только после этого идет хомут.
Фитинг надевается на конец трубы и осуществляется его плотное выравнивание относительно фитинового сгона. Далее возвращаем зажимной хомут.
Гайка подтягивается обратной и закручивается

Во время зажима следует соблюдать осторожность, так как слишком большое усилие может стать причиной повреждения конструкции. Затягивание проводится до момента появления несильного потрескивания.
Современные фитинги созданы так, что при зажиме гайки поджимается и хомут.

Довольно часто нужно провести сгибание металлопластиковой трубы. Сделать это можно только при использовании специальной пружины: она помещается внутрь и не позволяет в месте изгиба трубе пережиматься. Крепление трубопровода к поверхности стены может проводится при помощи специальных приспособлений – клипс.

Электромуфтовая сварка

Сварочная процедура, подразумевающая использование специальных фитингов и установок, предъявляет высокие требования к подготовке торцов, упрощает проведение работ в труднодоступных местах.

Для монтажа трубопроводов посредством электрических муфт потребуется выполнить ряд операций:

отрезать трубы с учетом глубины фитингов;
произвести механическую и химическую обработку резов, удалив неровности и загрязнения;
вставить подготовленные края в муфту;
подключить контактные провода сварочного аппарата к специальным разъемам на фитинге;
активировать процесс сваривания.

Продолжительность подачи тока определяется параметрами муфты. Корректно установить показатель помогает штрих-код на изделии.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

муфты;
переходники;
крепежи;
уголки;
отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

последовательного типа (самый бюджетный и простой в выполнении вариант);
коллекторного типа (при подаче воды применяется коллектор);
с проходными розетками (мало популярен).

Сборка канализационной системы своими руками

После проведения подготовительных работ переходят к монтажу системы. Установка труб ПВХ начинается от стояка, и ведется отдельно к каждому сантехническому прибору. Трубы канализации соединяются простым методом: конец одного изделия вставляют в соединительный элемент, оснащенный резиновой прокладкой. Главное условие — труба должна входить без перекоса и до упора. Неплотное вхождение может стать причиной появления неприятного запаха.

Предварительно рекомендуется проверить место соединения на наличие пыльных и загрязненных участков. Кроме того можно смазать конец трубы и резиновую прокладку мыльным раствором. Это сделает соединение более надежным.

После сборки основного трубопровода можно начинать подключение сантехники, при этом рекомендуется установить сифоны на ванну и раковину.

Теперь собранную систему канализации проверяют на герметичность. Для этого включают все сантехнические приборы и осматривают трубы и шланги на предмет наличия протечек. Также можно проверить работу канализации в критических ситуациях. Набирают воду в большую емкость и выливают раковину или ванну. Отсутствие влаги на полу свидетельствует о герметичности канализационной системы. При наличии проблемных участков трубопровод демонтируют и выполняют новое соединение с помощью различных методов. Проверку повторяют еще раз.

Некоторые ошибки при установке ПНД труб

Монтируйте крепежные элементы на правильном расстоянии

Перед тем как приступать к выполнению работ по монтажу труб, ознакомьтесь с самыми распространенными ошибками, которые совершаются при работе. Это поможет вам установить трубы правильно, без погрешностей.

Зачастую многие по незнанию или просто так забывают о том, чтобы сделать линейное расширение трубопровода

Это очень важно, так как его отсутствие приведет к большому напряжению в трубах, а это в свою очередь приведет к уменьшению срока эксплуатации.
Обязательно выбирайте правильное расстояние между крепежными элементами. Если на этом этапе работы вы совершите погрешность, со временем это приведет к провисанию трубопровода, что тоже сократит эксплуатационный срок системы.
Когда трубы будут цементироваться, в первую очередь проследите за тем, чтобы они были с изоляцией.
Важно соблюдать правильные условия сварки

Во время работы сильно не затягивайте переходники, чтобы не нарушить последующую эксплуатацию трубопровода.

Если отталкиваться от того, что написано выше, вы можете самостоятельно выполнить правильный монтаж труб. Если вы уверены в своих силах и готовы сделать это, тогда вперед, но если у вас есть сомнения, можно воспользоваться помощью специалистов. Теперь давайте подробно рассмотрим, как выполнить такой монтаж от «А» до «Я».

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

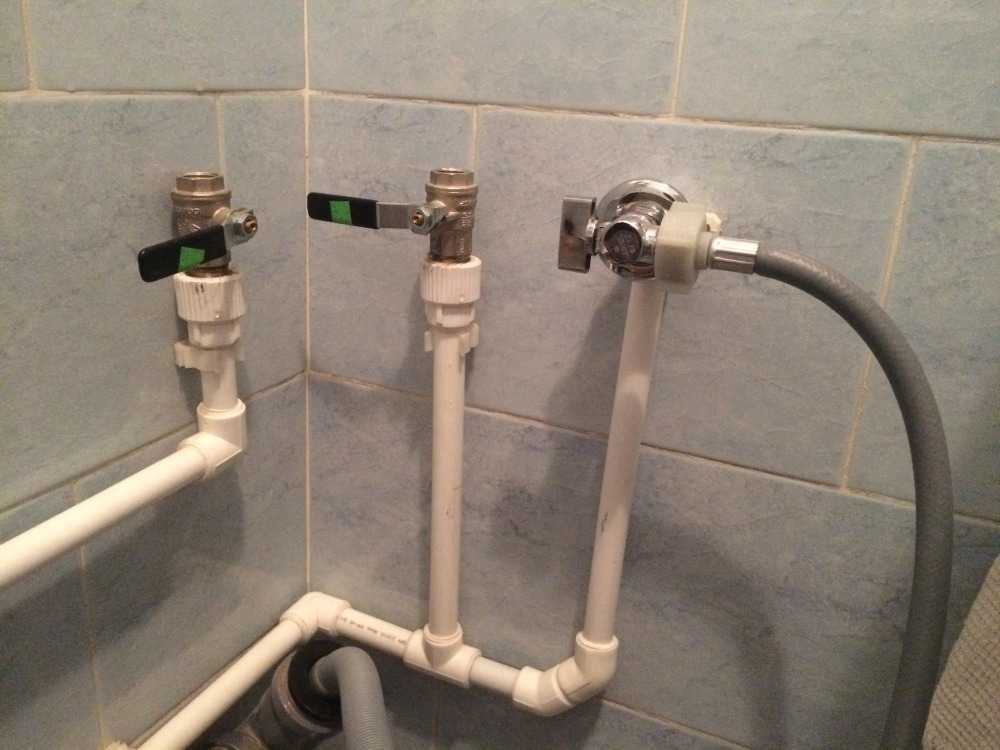

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

Подготовительный этап

крестовины и тройники для создания разводки труб;
муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
редукции для соединения труб с разными диаметрами;
поворотные отводы;
пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Монтаж труб из полиэтилена

Есть несколько способов соединить полиэтиленовые детали в единое целое.

Сварка встык

Способ №1. Соединение пластиковых труб, работающих под высоким давлением, проводится сваркой встык. Это самый надежный метод, пригодный для сложных мест и контакту с агрессивными средами. Сваривать между собой можно только изделия, выпускаемые одним производителем, поскольку технология изготовления у каждого своя. Трубы разных марок наверняка образуют слабый шов, который со временем приведет к разрыву или деформации.

Соединение фитингами

Способ №2. Монтаж фитингами с резьбой. Для лучшей герметичности используют подмотку из тефлона или каких-либо других уплотнителей. Если надо присоединить пластиковый корпус к металлическому, следует взять переходную муфту или комбинированный фитинг.

Холодная сварка

Способ №3. Сборка полиэтиленовых труб клеем или холодной сваркой. Вопреки устоявшемуся мнению, подобное соединение может быть прочнее самого трубопровода.

Для начала убедитесь, что монтируемые трубы подходят друг к другу. Конец обязан легко входить на две трети в соединительную манжету, а дальше двигаться с трудом. Края надо обработать шкуркой, чтобы те стали шероховатыми и протереть растворителем метиленхлоридом для обезжиривания.

Клей тампоном наносится тонким слоем и на конец вставляемой трубы, и в манжету. Трубы сводятся до упора и слегка проворачиваются. Весь процесс соединения должен занять не более минуты. Время высыхания – 1 час, в случае большой влажности – 2 часа.

Соединение труб из полиэтилена

Кроме того, при монтаже следует соблюдать некоторые правила:

Иногда при сборке трубопровода приходится сгибать отдельные участки. Безопасным считается изгиб, при котором минимальный радиус равен восьми диаметрам самой изгибаемой трубы.
Порой трубы закладываются внутрь перегородок и бетонируются. В этом случае их придется изолировать. При наружном расположении труб между ними и стеной надо оставлять расстояние не менее 2 см. Это не даст конденсату вызвать развитие плесени или грибка в щелях.
Нельзя допускать провисания трубопровода, это нарушает его работу и способно привести к разгерметизации. Правильно расставленные опоры позволят избежать проблем.

Советы специалистов

После установки систему необходимо тщательно проверить, наполнив ее водой. Если была обнаружена протечка, соединительные детали необходимо затянуть. Однако пресс-фитинг в такой ситуации подлежит полной замене. Проверять системы теплых полов необходимо до устройства стяжки. В такой ситуации запрещается применять компрессионную технологию сборку. Нельзя допускать вторичного сжатия пресс-фитингов, поэтому при монтаже нужно приложить максимальное физическое усилие.

ПНД-трубы небольшого диаметра можно сгибать без использования инструментов. Укладывая трубопровод под поверхностью земли, где эстетическая составляющая не имеет никакого значения, рекомендуется прогреть необходимую зону с помощью фена, после чего аккуратно согнуть трубу. Если нужно создать аккуратные загибы небольшого диаметра, нужно после прогрева изделия уложить его в оправку, сделанную из подручных материалов. После разогрева трубы должны остыть в течение 10−15 минут. По возможности желательно пользоваться специальным трубогибом.

Источник

Как выбрать ПНД трубу

Рекомендуемые параметры: для среднестатистического загородного участка идеально подойдут стандартные бухты 25 метров, с толщиной стенки 2 мм. Диаметр следует выбирать в зависимости от напора воды в системе: если общий водопровод или источник воды имеет хорошее давление из трубы более чем ¾” дюйма, то смело берите 25 ПНД трубу. Если источник воды металлическая труба ¾”, то следует брать трубу 20 мм. Диаметр отвода должен быть меньше диаметра основной трубы для обеспечения хорошего давления.

Хотя срок службы полиэтиленовой трубы около 50 лет, не лишним будет обратить внимание на дату производства, которая указывается маркировке труб вместе с диаметром и толщиной стенки. Наружный диаметр ПНД труб варьируется от 10 до 1200мм, но самыми ходовыми являются 20 мм, 25 мм, 32 мм

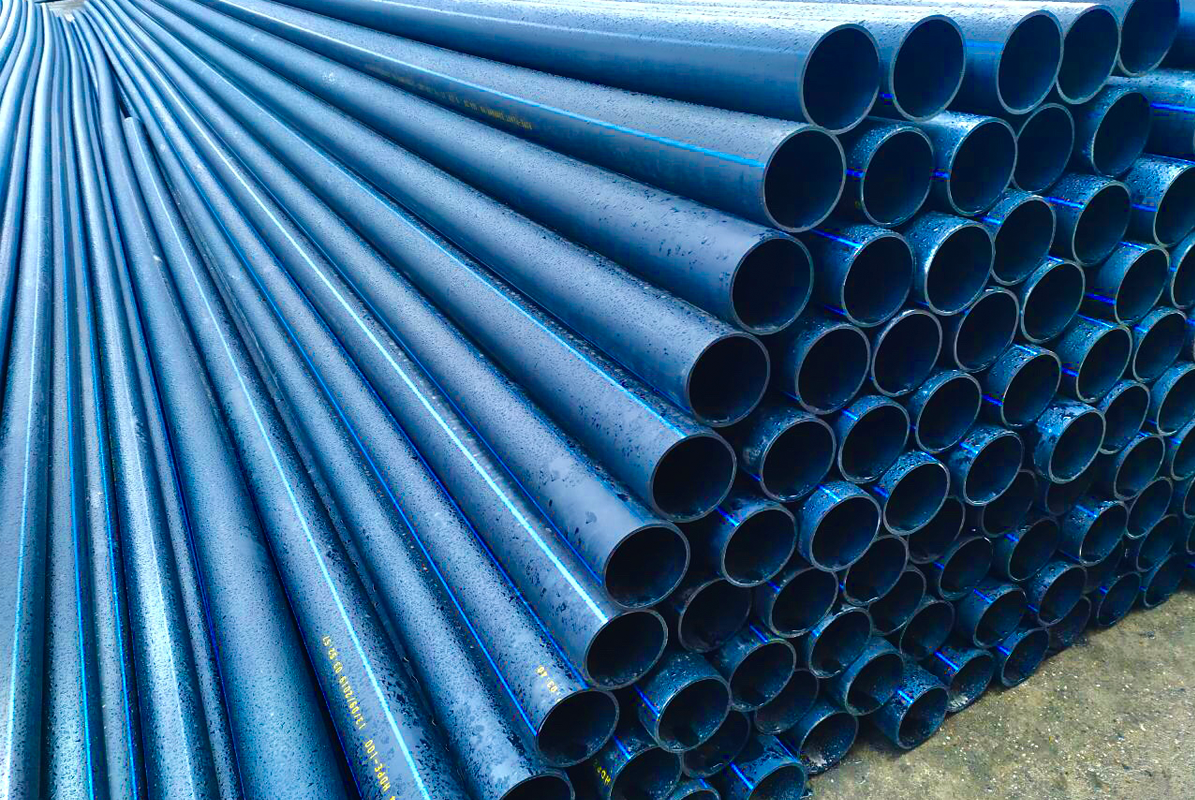

Особенности труб из ПНД

Водопроводные линии на базе ПНД-труб получили широкое распространение. Они востребованы в сельском хозяйстве, используются на частных и коммерческих объектах.

Высокая популярность трубопроводов из ПНД обусловлена следующими факторами.

Стойкость к химическому воздействию. Системы на базе ПНД работают с питьевой водой, а также средами низкой агрессивности. Не оказывают влияния на состав перемещаемого продукта, не создают благоприятных условий для развития патогенной микрофлоры.
Гладкая внутренняя поверхность. Трубопровод из ПНД не содержит выемок, бугров и прочих дефектов. Это препятствует образованию отложений, позволяет сохранить проходимость системы на протяжении длительного срока.
Стойкость к коррозионному поражению. На поверхности трубопроводов из полиэтилена не появляется ржавчина. Обслуживание магистрали не подразумевает работ по окрашиванию и удалению коррозии.
Малые монтажные расходы. Трубы на базе ПНД укладываются в грунт. При обустройстве водопровода не используются бетонные лотки и прочие вспомогательные компоненты.
Диэлектрические свойства. Полимерные трубы не проводят ток, не нуждаются в дополнительной изоляции. Они могут использоваться в качестве кабельной трассы при подключении силового оборудования.
Длительный срок службы. Полиэтиленовый трубопровод сохраняет функционал на протяжении 50 лет. Соблюдение правил эксплуатации повышает показатель до 60 и даже 75 лет.
Малый вес. Небольшая масса ПНД-труб позволяет экономить на доставке, погрузке, выгрузке и монтаже. Изделия незначительно нагружают опорные элементы при прокладке внутри помещения.
Прекрасная эластичность. Монтаж ПНД-труб упрощен их пластичностью. Компоненты изгибаются без потери прочности и проходимости. Это минимизирует число отводов и переходников, позволяет использовать трубы в зонах с повышенной вибрацией и сейсмической активностью.

Значительная эластичность гарантирует стойкость к гидроударам, исключает риск прорыва труб при замерзании в них воды.

Основной недостаток материала — уязвимость к высоким температурам. При нагреве свыше 80 градусов наблюдается снижение прочности изделий.

В продаже представлены два вида ПНД-труб — предназначенные для магистралей:

работающих под давлением — газовых и водопроводных сетей;
транспортирующих продукт самотеком — ливневок и систем канализации.

Изделия различаются толщиной стенок и спецификой монтажа.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

стыковая сварка;
электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

раструбное соединение;
фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

устойчив к механическому воздействию и к перепадам температур;
крепления являются надежными и долговечными;
широкое применение;
низкая цена полиэтиленовых материалов;

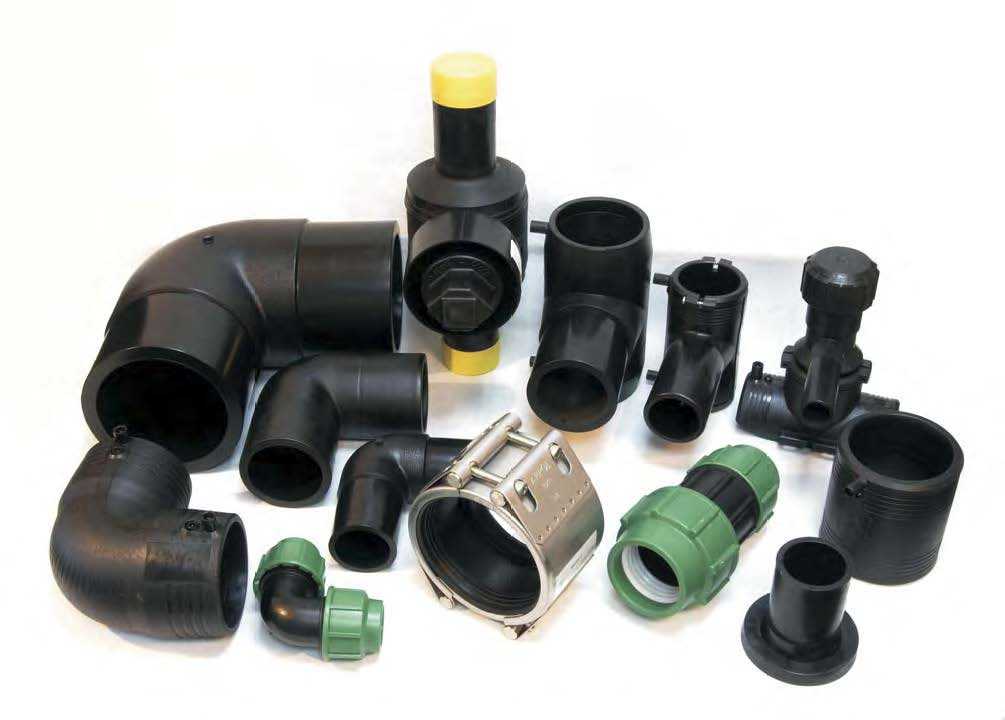

При монтаже трубопровода применяют такие виды муфт:

Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

Выворачивают накидную гайку и разбирают фитинг;
Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
На трубе делается отметка на какую глубину должна войти труба в фитинг;
Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
Поверхность разогревается до начала плавления;
Сжимают между собой расплавленные концы труб;
Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Область применения и характеристики труб ПНД

Особенности труб ПНД Материал, из которого изготавливаются такие трубы – плотный качественный полиэтилен, благодаря которому изделия получаются достаточно прочными и гибкими. В отличие от тяжелых металлических труб, трубы ПНД наделены небольшим весом, что позволяет легко их устанавливать самостоятельно, без посторонней помощи. Катодное покрытие, в отличие от тех же металлических изделий, этим трубам тоже не нужно. Приятно также и то, что особенного обслуживания они не требуют. Давайте рассмотрим их основные достоинства:

Трубы устойчивы к множеству химических соединений и агрессивным средам: кислотам, щелочам.
Коррозия изделиям из полиэтилена совсем не грозит, а изолировать их не нужно.
Если вода внутри труб замерзнет и начнет расширяться, они не повредятся, так как материал достаточно прочный и устойчив к механическим воздействиям. Размер труб может увеличиваться на 5–7% от изначального состояния, а после этого без потерь свойств вернуться в исходное положение.
Отличная переносимость гидроударов.
Им не страшны ни гниение, ни бактерии и грибки, которые могут поражать разные материалы.
Достаточно эластичны, что позволяет применять их в сейсмически опасных зонах. Впечатляет то, что они разрываются при удлинении в шесть раз!
Относительно небольшая стоимость.
Небольшой вес и удобная и дешевая транспортировка, которая обойдется в 2 или 3 раза дешевле, чем перевозка тяжелых труб из металла.
Простота в работе, сборке и монтаже труб самостоятельно, все это можно выполнить без помощи экспертов.
Эксплуатационный срок труб ПНД – больше 50 лет.
Полиэтилен – диэлектрический материал, т.е. не проводящий электрический ток, а значит, трубы, выполненные из него, тоже ток не проводят.
В отличие от металлических труб, в ходе эксплуатации трубы не накапливают на стенках ил и накипь, а также на их поверхности редко образовывается конденсат.

Это эластичные трубы

Единственный момент, который следует отметить: материал начинает размягчаться, когда температура достигает 80˚C. Поэтому использовать трубы для горячего водоснабжения не рекомендуется. Но свое применение они нашли в таких сферах:

устройство канализации;
проводка водопровода холодной воды;
защита электрических высоковольтных проводов от воды и других внешних факторов.

Водопровод холодной воды из полиэтилена

Существует два вида полиэтиленовых труб низкого давления:

Напорные трубы – для водяных систем и газопроводов.
Безнапорные трубы – для ливневых стоков и устройства канализации.

Напорные полиэтиленовые трубы

Если говорить о толщине стенок ПНД труб, то она может варьироваться от 2 мм до 72 мм. Диаметр у них тоже бывает разный – от 20 мм до 1200 мм. Размер изделия подбирается в зависимости от того, где будут использоваться трубы и каково их назначение. Если вам нужно обеспечить подачу воды в доме или на даче, то идеальным вариантом будут трубы, сечение которых варьируется от 20 мм до 30 мм, а соединять их можно посредством пластмассовых или компрессионных латунных фитингов. Когда же вам нужно проложить канализацию, то подходящими трубами для вас будут изделия, диаметр которых от 90 мм до 160 мм. Скреплять их желательно муфтами, дополняя уплотнительные кольца.

Выпускаются с разной толщиной стенок

Чтобы правильно выполнить монтаж труб ПНД, важно знать, каким образом их нужно соединять между собой. В зависимости от диаметра и размера, определяют три различных метода, как соединить трубы:

Стыковая сварка – неразъемный вид монтажа, осуществляемый при помощи специального аппарата.
Соединение при помощи электромуфтовой сварки.
Соединение через фитинги и фланцы – разборный метод монтажа труб.

Давайте рассмотрим, в чем заключается каждый из методов соединения, как он делается, и для чего используют тот или иной способ.

Подготовка необходимого имущества и оборудования

Необходимые материалы

Процесс монтажа водопровода своими руками из пластиковых труб не требует от владельца недвижимости особой подготовки и наличия необычайно сложного и дорогостоящего оборудования. Чтобы выполнить монтаж пластиковых труб на даче собственными силами, вполне достаточно приобрести специальный паяльник с комплектом насадок.

Кроме этого, для работы потребуется:

рулетка;
острый нож;
специальное приспособление для резки труб;
карандаш или маркер;
удлинитель;
защитные приспособления (очки, перчатки, каска).

Если проводится монтаж водопровода из пластиковых труб по воздуху, то необходимо обзавестись стремянкой и продумать способ крепления магистрали. Обычно для этого используются стальные стойки с фиксаторами. Воздушную магистраль следует устанавливать с небольшим уклоном в сторону источника подачи воды, которым может быть колодец, озеро или скважина.

Когда существует вероятность, что изделия будут подвергаться воздействию высоких или низких температур, то стоит купить трубы, армированные алюминием или стекловолокном. Такой трубопровод не поменяет свою конфигурацию от нагревания или охлаждения.

После того, как материалы и оборудование подготовлены, можно проводить демонтаж старой системы. Это нужно делать аккуратно, чтобы не повредить отделку поверхностей. Лучше всего воспользоваться болгаркой, поэтапно отрезая секции от старой стальной системы. За металлолом можно будет выручить неплохие деньги.
