Разбираемся с общим вентиляционным расчетом

Производя аэродинамический расчет воздуховодов, вы обязаны учитывать все характеристики шахты вентиляции (эти характеристики приведены ниже в виде списка).

Динамическое давление (для его определения используется формула – DPE?/2 = Р).
Расход воздушных масс (он обозначается буквой L и измеряется в метрах кубических за час).
Потери давления в результате трения воздуха о внутренние стенки (обозначаются буквой R, измеряются в паскалях на метр).
Диаметр воздуховодов (для расчета данного показателя используется следующая формула: 2*а*b/(а+b); в этой формула значения а, b являются размерами сечения каналов и измеряются в миллиметрах).
Наконец, скорость – это V, измеряется в метрах за секунду, о чем мы уже упоминали ранее.

Что же касается непосредственно последовательности действий при вычислении, то она должна выглядеть примерно следующим образом.

Шаг первый. Вначале следует определить требуемую площадь канала, для чего используется приведенная ниже формула:

I/(3600xVpek) = F.

Разбираемся со значениями:

F в данном случае – это, разумеется, площадь, которая измеряется в квадратных метрах;
Vpek – это желательная скорость движения воздуха, которая измеряется в метрах за секунду (для каналов принимается скорость в 0,5-1,0 метр за секунду, для шахт – около 1,5 метра).

Шаг третий.
Следующим шагом считается определение соответствующего диаметра воздуховода (обозначается буквой d).

Шаг четвертый.
Затем определяются остальные показатели: давление (обозначается как Р), скорость движения (сокращенно V) и, следовательно, уменьшение (сокращенно R). Для этого необходимо использовать номограммы согласно d и L, а также соответствующие таблицы коэффициентов.

Шаг пятый
. Используя уже другие таблицы коэффициентов (речь идет о показателях местного сопротивления), требуется определить, насколько уменьшится воздействие воздуха вследствие локального сопротивления Z.

Шаг шестой.
На последнем этапе расчетов нужно определить общие потери на каждом отдельном отрезке вентиляционной магистрали.

Обратите внимание на один важный момент! Так, если общие потери ниже уже наличествующего давления, то такую систему вентиляции вполне можно считать эффективной. А вот если потери превышают показатель давления, то может потребоваться установка специальной дроссельной диафрагмы в вентиляционной системе

Благодаря этой диафрагме будет гаситься избыточный напор.

Также отметим, что если вентиляционная система рассчитывается на обслуживание сразу нескольких помещений, для которых давление воздуха обязано быть разным, то во время произведения расчетов требуется учитывать и показатель разряжения либо подпора, которое необходимо добавить к общему показателю потерь.

Видео – Как производить расчеты с помощью программы «ВИКС-СТУДИЯ»

Аэродинамический расчет воздуховодов считается обязательной процедурой, важной составляющей планирования вентиляционных систем. Благодаря данному расчету можно узнать, насколько эффективно вентилируются помещения при том или ином сечении каналов

А эффективное функционирование вентиляции, в свою очередь, обеспечивает максимальный комфорт вашего проживания в доме.

Пример проведения расчетов. Условия в данном случае следующие: здание административного характера, имеет три этажа.

Поддержание хорошего микроклимата в помещениях — очень важная проблема при эксплуатации любых зданий. Удаление загрязнённого, подача чистого и свежего воздуха становится наипервейшей задачей по поддержанию требуемых параметров микроклимата. Дополнительной функцией при этом становится сохранение тепла в помещениях.

Эта функция сейчас стала занимать особенно важное место в вопросах проектирования и эксплуатации зданий, так как множество уже построенных объектов не удовлетворяют по данному параметру современным нормативным документам и актам. Наиболее подходящим решением обеих задач является использование современных вентиляционных систем

Существует достаточно большое количество вариантов исполнения этих систем, каждая из которых имеет свои плюсы и минусы. Но всё же есть в них кое-что одно, что их объединяет. Именно этим «чем-то» являются трубы для вентиляции.

Правила монтажа

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

Ножовка по металлу легко справляется с пластиком

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.

Местная вытяжка

Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. Так удаление будет более эффективным.

Чаще всего таким источником являются технологические резервуары. Для таких объектов используются специальные установки – отсосы в виде зонтиков. Его размеры и мощность рассчитываются с использованием следующих параметров:

размеры источника в зависимости от формы: длина сторон (a*b) или диаметр (d);
скорость потоков в зоне источника (vв);
скорость всасывания установки (vз);
высота размещения отсоса над резервуаром (z).

Стороны прямоугольного отсоса рассчитываются по формуле: А=а +0,8z, где А – сторона отсоса, а – сторона резервуара, z – расстояние между источником и устройством.

Стороны круглого устройства рассчитываются по формуле: D=d +0,8z, где D – диаметр устройства, d – диаметр источника, z – расстояние между отсосом и резервуаром.

Вытяжка преимущественно имеет форму конуса, угол которого не должен превышать 60 градусов. Если в цехе скорость масс более 0,4 м/сек, то устройство следует укомплектовать фартуком. Количество вытяжного воздуха устанавливается по формуле:L=3600vз*Sa, где L – расход воздуха в м3/час, vз – скорость потока в вытяжке, Sa – рабочая площадь отсоса. Мнение эксперта

Важно!

Результат нужно учитывать в проектировании и расчетах обещеобменной системы.

Как подбирается диаметр

Инженеры при проектировании проводят математические подсчеты и далее сопоставляют все значения по таблице. Ниже приведена таблица сопоставления параметров и скорости воздушного потока.

Подробный расчет гарантирует эффективность работы системы Источник stankoforum.net

Диаметр воздуховода определяется исходя из объема помещения или производительности общей системы. Объем и скорость циркуляции воздуха контролируется по нормативным документам. На картинке представлены нормы воздухообмена на 1 члена семьи для помещений частного дома.

Для каждого помещения существует своя норма воздухообмена Источник homemyhome.ru

Виды и размеры пластиковых воздуховодов для вентиляции подбирается индивидуально исходя из инженерного расчета

Важно учитывать производительность системы и скорость воздушного потока. Если ее превысить, то будет регулярный сквозняк, в противном случае возникает застой воздуха

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
За счет идеально гладких стенок воздух встречает меньшее сопротивление.
Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Трубы для вентиляции из полипропилена

Производители предлагают огромный ассортимент полипропиленовых труб, которые используются в системе вентиляции в качестве воздуховодов. Они отвечают всем требованиям, предъявляемым отечественными и международными стандартами.

При изготовлении учитывается технология производства материала – полипропилена.

Требования к воздуховодам, входящим в состав вентиляционной сети:

герметичность швов и стыков элементов конструкции;
соответствие санитарным нормам по уровню шума;
соответствие технических характеристик расчетным данным.

Как правило, система вентиляции разрабатывается одновременно с проектом частного или жилого многоквартирного дома. В рабочей проектной документации указываются все требуемые размеры воздуховода, схема его прокладки.

Любая допущенная специалистом ошибка приводит к появлению неприятного запаха в санузле, на кухне и в жилых помещениях.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Рекомендуем ознакомиться: Фотокаталитический очиститель воздуха

Тонкости установки

В целом установка вентиляционных каналов не должна вызвать каких-либо осложнений. Сначала все детали системы собирают на полу, а далее готовый отрезок крепят к стене или фиксируют под потолком. Во время стыковки воздуховода применяется следующая технология: на прямых отрезках трубопровода части канала стыкуются муфтами, а фасонные элементы совмещаются с помощью ниппелей. Такой метод называют «ниппельно-муфтовым».

Чтобы получить фасонную деталь, от прямого куска трубы просто отрезают участок необходимой длины. Такие элементы нужны, главным образом, потому что они имеют патрубки немного большего сечения, чтобы прямые отрезки вентиляционных каналов плотно в них входили. В частности, чтобы совместить тройник с отводом потребуется короткий прямой отрезок трубы. По завершении стыковки всех элементов она будет спрятана внутри патрубков.

Исходя из тех же причин, применять саморезы для сборки вентиляции также не следует. Хотя на первый взгляд покажется, что так работать и быстрее, и легче, и намного дешевле, все же подобный подход чреват дальнейшими проблемами. Следовательно, сборка системы должна выполняться только на герметике.

Нередко в попытках удешевить монтаж вентиляции строители крепят пластиковые трубы к кронштейнам или подвесам под потолком опять-таки на саморезах. Однако так делать тоже не следует. Корректный метод крепления трубы предполагает использование обхватывающих хомутов. Эти детали оснащены резиновыми прокладками и оптимально подходят, чтобы закрепить пластиковую трубу на кронштейне или подвесной шпильке.

Размер подвесных шпилек будет зависеть от расстояния до трубы. Их крепление на основном перекрытии производится с помощью анкеров. Тем не менее, это далеко не единственный способ монтажа воздуховода на капитальной конструкции. В частности, выпускаются специальные хомуты в форме защелок, а еще кронштейны из пластика, которые существенно удешевляют и упрощают работу.

Для того чтобы поставить в системе шумоглушители, вам потребуется минимальный набор простых инструментов:

хорошо заточенный нож или ножницы;
кусачки для проволоки или бокорезы;
маркер;
защитные перчатки для установки теплоизоляции.

Где применяются пластиковые воздуховоды

В любом доме либо промышленном помещении должна происходить свободная циркуляция воздуха в соответствии с действующими нормативами. Ее обеспечивают вентиляционные системы, собранные из специальных труб.

Пластиковые воздуховоды используют для:

кухонных вытяжек;
вентсистем в квартирах и домах;
конструкций принудительного проветривания помещений на предприятиях.

Пластиковые воздуховоды используют для кухонных вытяжек.

Торговые центры, столовые и рестораны тоже отдают предпочтение системам, собранным из пластика. Он дешевле и долговечнее. Конструкции, отводящие воздух, работают почти бесшумно.

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

воздушный канал(круглый или прямоугольный);
соединители;
переходники;
колено (поворот на 90 градусов);
разветвители;
накладки для стен (вставляется в стену и соединяется с каналом);
держатели (для монтажа под потолок);
защитные решетки.

Пластиковые элементы вентиляции собираются последовательно из небольших блоков в единую систему. Места скрепления изолируются специальным составом, иногда запаиваются. Это необходимо, чтобы не нарушать воздушный канал, любое незапланированное отверстие ухудшает скорость потока.

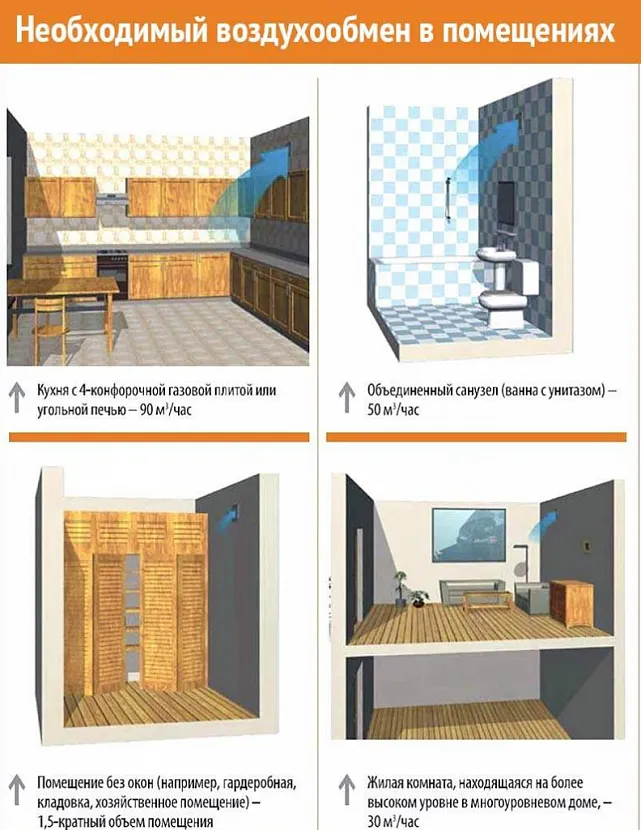

Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома

Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
	ПРИТОК	ВЫТЯЖКА
Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	—
Кухня	—	60 м³/час
Ванная, туалет	—	25 м³/час
Остальные помещения		Не менее 0,2 объема в течение часа
Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей жилой площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная		0,2 от объема в час
Домашний спортзал, биллиардная		80 м³/час
Кухня с электрической плитой		60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на котел или печь
Домашняя прачечная, сушилка, гладильная		90 м³/час
Душевая, ванная, туалет или совмещенный санузел		25 м³/час
Домашняя сауна		10 м³/час на каждого человека

Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).

Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.

Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции

Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.

К примеру, это может выглядеть так:

Помещение и его площадь	Нормы притока		Нормы вытяжки
	1 способ – по объему комнаты	2 способ – по количеству людей	1 способ	2 способ
Гостиная, 18 м²	50		—	—
Спальная, 14 м²	39		—	—
Детская, 15 м²	42		—	—
Кабинет, 10 м²	14		—	—
Кухня с газовой плитой, 9 м²	—	—	60
Санузел	—	—		—
Ванная	—	—		—
Гардероб-кладовая, 4 м²				—
Суммарное значение				177
Принимаемое общее значение воздухообмена

Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.

Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.

Монтаж труб

Сборка трубопровода для системы кондиционирования осуществляется следующим способом:

определяются размеры трубы. Чтобы получить нужную длину, необходимо расстояние между внутренним и внешним блоками кондиционера увеличить на 0,5 – 1 м. Это позволит корректно провести соединение отдельных труб в единую систему трубопровода;
если кондиционерная труба изготовлена небольшой длины и единого отреза не хватает для обустройства трубопровода, то соединяются несколько отдельных отрезов труб. Для соединения можно использовать фитинги или метод пайки. Последний способ является наиболее подходящим, так как позволяет добиться максимального уровня герметичности системы;
если длина трубы больше требуемого размера, то производится нарезка. При обрезке рекомендуется пользоваться специальным устройством – труборезом, который позволяет получить максимально ровный край и в отличие от ножовки не заполняет внутреннюю часть труб стружкой, способной привести к неработоспособности оборудования;

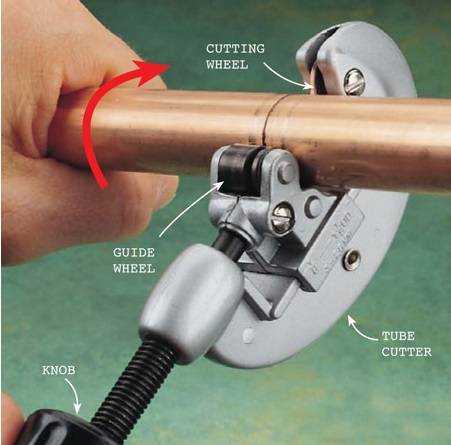

Подготовка труб необходимой длины

края трубопровода зачищаются от заусенцев по образования абсолютно ровной поверхности;
с мест подключения труб к блокам кондиционера снимаются накидные гайки, предназначенные для фиксации;
снятые гайки надеваются на трубы;
производится развальцовка краев трубопровода, которые будут подсоединены к системе кондиционирования специальным устройством. Работа выполняется следующим образом:
- конец трубы, на которой предварительно надета гайка, вставляется в держатель приблизительно на длину 2 мм;
- труба фиксируется;
- производится развальцовка методом вращения управляющего рычага устройства;

Подготовка трубы к креплению

Для сохранения чистоты при выполнении работы трубу рекомендуется держать отверстием вниз.

изоляция. Для исключения замерзания или перегрева трубопровод помещается в изоляционный рукав, который может быть изготовлен из специального полиэтилена или вспененного непористого каучука. Изоляционный канал также позволяет существенно уменьшить расход хладагента и электроэнергии, так как снижается теплопроводность трубопровода;

Уменьшение теплопроводности труб

производится сгибание трубопровода для удобства подключения и прохождения через стену. Если требуется согнуть трубу, диаметр которой менее ½ дюйма, то специального оборудования для проведения работы не требуется. Трубы большего диаметра сгибаются исключительно при помощи трубогиба;

Сгибание трубопровода при помощи трубогиба

подготовленный трубопровод присоединяется к блокам кондиционера

При выполнении работы важно соблюдать следующие правила: затягивание фиксирующей гайки производится ключом с наличием ограничения по крутящему моменту. Для обеспечения полной герметичности необходимо приложить усилие в 50 кг; дополнительные герметизирующие прокладки при подключении не требуются, так как медь способна самостоятельно обеспечить необходимый уровень герметичности системы; при выполнении подключения необходимо следить за чистотой, чтобы в систему не попадали частицы грязи и сухостью, так как излишняя влага может привести к быстрому выходу устройства из строя;

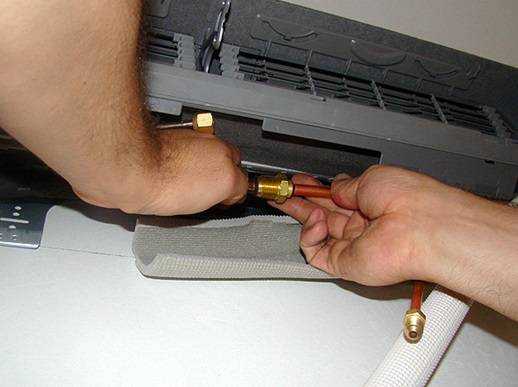

Крепление трубопровода к блокам кондиционера

После подключения рекомендуется проверить герметичность трубопровода специальным устройством – течеискателем.

аналогичный способом к кондиционеру подключается второй трубопровод.

Как правильно подготовить трубы для присоединения к кондиционеру, смотрите на видео.

Правильный подбор медной трубы и корректная установка ее в систему кондиционирования позволяют продлить срок службы устройства. Для сокращения расходов монтаж кондиционера и всех дополнительных систем можно произвести самостоятельно.

Расчет диффузоров и решеток

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N=R(2820 * v* D * D),

здесь R – пропускная способность, в куб.мчас, v – скорость воздуха, мс, D – диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N=R(3600 * v * S),

здесь R – расход воздуха в куб.мчас, v – скорость воздуха в системе, мс, S – площадь сечения одной решетки, кв.м.

Для чего необходимо знать о площади воздуховодов?

Вентиляция помещений — достаточно сложная система. Одной из важнейших частей воздухораспределительной сети является комплекс воздуховодов. От качественного расчета ее конфигурации и рабочей площади (как трубы, так и суммарного материала, необходимого для изготовления воздуховода) зависит не только правильное расположение в помещении или экономия средств, но самое главное — оптимальные параметры вентиляции, гарантирующие человеку комфортные условия жизнедеятельности.

Рисунок 1. Формула для определения диаметра рабочей магистрали.

В частности, посчитать площадь необходимо таким образом, чтобы в результате получилась конструкция, способная пропускать требуемый объем воздуха при соблюдении других требований, предъявляемых к современным системам вентиляции.
Следует понимать, что правильный расчет площади ведет к устранению потерь воздушного давления, соблюдению санитарных норм по скорости и уровню шума воздуха, протекающего по каналам воздуховодов.

Вместе с тем, точное представление о занимаемой трубами площади дает возможность при проектировании отводить под систему проветривания самое подходящее место в помещении.

Данные необходимые для расчета

Гораздо большее значение имеет выбранный метод движения теплоносителя:

естественный или конвекционный;
принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

облегчается монтаж;
цена труб меньшего диаметра ниже;
при меньшем количестве теплоносителя увеличивается динамичность системы.
