Выбор материала и расчёт параметров труб для дымохода

Типы дымоходных систем по движению газа

Дымоходные системы на принудительной тяге не характерны для частного домовладения. Выбирать будем из дымоотводов, работающих на естественной способности разогретых газов подниматься вверх.

Различают следующие типы дымоходных систем по траектории движения газов:

• Многооборотные. Это дымоотводящие каналы, которые имеют траекторию змейки. Раскаленные газы не сразу направляются к выходу, а несколько раз меняют свое направление вверх-вниз. Змейка может быть ориентирована вертикально или горизонтально. Как правило, это 3 поворота в дымоходе традиционной кирпичной печи. Многооборотная дымоходная система требует регулярной чистки. Малейшая ошибка в проекте приводит к критическому снижению естественной тяги также, как и загрязнение каналов сажей. Кирпичный дымоход постепенно сдает позиции более современным трубам из металла и керамики.
• Однооборотные дымоходные системы имеют траекторию вывода газов с одним подъемом и спуском. Здесь газы не успевают сильно остыть, поэтому тяга остается хорошей. Печь загрязняется не так сильно, а за счет отсутствия значительного перепада температур, разрушение кладки не столь интенсивно, как при многооборотной системе.
• Бесканальные дымоходы — дым из топки поднимается в большую камеру-колпак, после выводится наружу. Каналов вывода может быть несколько одновременно. Особенность бесканального дымоотвода в том, что печь интенсивнее прогревается в верхней части и тепло локализуется под потолком.

Современные дровяные печи, угольные, газовые котлы дают возможность управлять процессом горения. Здесь конфигурация дымоотвода не играет решающей роли в уровне теплоотдачи. Перед дымоходной системой стоит задача эффективного удаления продуктов горения без необходимости сложного обслуживания.

Рекомендуем ознакомиться: Как обеспечить герметизацию печной трубы на крыше из профнастила

О главном враге – ржавчине

Коррозия опасна для всех металлических изделий. В особенности, это относится к железу, ведь оно более подвержено негативному воздействию влаги и атмосферных явлений. По этой причине конструкторами постоянно разрабатываются новые способы защиты от ржавчины.

Обратите внимание! Разные сплавы стали решают вопрос лишь частично, но отличным барьером для ржавчины является слой цинка, наносящийся на поверхность металлических изделий. Делают это примерно так: сталь погружается в расплавленную массу, после чего путем воздействия специальных веществ железо соединяется с цинком и, как следствие, образуется новый защитный шар

Толщина данного слоя бывает разной, но не более 60-ти мкм. Подобная технология как защищает металлические изделия, так и увеличивает их эксплуатационный срок

Делают это примерно так: сталь погружается в расплавленную массу, после чего путем воздействия специальных веществ железо соединяется с цинком и, как следствие, образуется новый защитный шар. Толщина данного слоя бывает разной, но не более 60-ти мкм. Подобная технология как защищает металлические изделия, так и увеличивает их эксплуатационный срок.

Изделие из черного металла – ни то, ни сё

Весьма часто для создания дымохода используются обычные металлические трубы из черного металла. Особенно их применяют для дачных небольших бань, которые эксплуатируются сезонно. Единственное их достоинство – это дешевизна. Что касается недостатков, то они следующие:

• малый срок эксплуатации;
• подверженность разрушительному воздействию негативных факторов окружающей среды, металл со временем обсыпается большими ржавыми чешуйками;
• повышенная пожарная опасность, поскольку стенки канала прогорают очень быстро;
• большой вес конструкции;
• повышенное образование конденсата.

Несмотря на крайне серьезные недостатки, материал из черного металла применяется часто. Почему? Желание сэкономить побеждает здравый смысл.

Дымовой канал, сооруженный на основе черного металла, неплох для дачных каминов и печей, которые используются крайне редко.

Таким образом, уважаемые читатели, помните, скупой платит дважды.

Правила эксплуатации ремонта и чистки

Правила эксплуатации дымоходов запрещают:

• Использовать дымоходный контур для сушки обуви и вещей.
• Производить растопку теплогенератора легковоспламеняющимся или не рассчитанным на мощность дымоотвода топливом.

Профилактический осмотр, при котором обязательно проверяется тяга, целостность, герметичность контура, и чистку дымоходного канала следует производить не менее 2 раз в год. Толщина зольного налета в трубе, превышающая 2 мм, — однозначный сигнал о необходимости проведения процедуры очистки контура.

Чистку дымоходов можно выполнять 2 способами:

• Механически, посредством специального ершика и других приспособлений.
• Химически, с помощью размещаемых в топке «чудо-поленьев», выделяющих при горении соединения, провоцирующих отслоение от стенок дымохода нагара.

Размеры

Кроме вида материала, большое значение имеет и диаметр устанавливаемой трубы. Величина слоя теплоизоляции может достигать от 4 до 6 см, длина единичного фрагмента – от 500 до 1000 мм. Толщина внутреннего фрагмента в «сэндвичах» может составлять 1-5 мм. Внешний диаметр колеблется от 200 до 430 мм.

А вот внутреннее сечение часто составляет также:

• 110 мм;
• 115 мм;
• 120 мм;
• 125 мм.

Для источников тепла, мощность которых составляет до 3500 Вт, можно ограничиться дымоходом в 140 мм. Если котел или печь вырабатывают 3,5-5 кВт, рекомендован диаметр 0,2 м. В диапазоне от 5 до 7 кВт используется сечение труб 27-30 см.

Повысить точность подсчетов можно, если учесть:

• тип применяемого горючего;
• темп его сожжения;
• скорость тяги;
• высоту конструкции;
• скорость воздушного потока.

Заглушки и хомуты часто имеют диаметр 80 мм, хотя есть и вдвое большие изделия. Все ведущие производители предлагают также дымоходы сечением 130 и 180 мм. Взаимосвязь между величиной канала и пропускной не всегда бывает прямой; более того, очень широкие трубы часто работают плохо. Причина – образование завихрений и затруднение движения потока воздуха или дымовых газов. Площадь сечения круглых и прямоугольных участков не может различаться больше, чем на величину погрешности при расчете.

На 1 кВт мощности при использовании газа должно приходиться сечение хотя бы 5 кв. см. Для систем, использующих твердое топливо, этот показатель еще больше – он достигает 8 кв. см.

Дополнительно учитываются:

Способы установки металлического дымохода для печи

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

Схема установки металлической трубы в дымовом канале

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

Схемы монтажа

Требования к установке по СНиП

1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
2. Диаметр должен подбираться и соответствовать мощности печи.
3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

Подготовительные работы

Монтаж дымохода в бане через стену начинается с подготовительных работ. В это время нужно выполнить очень важную операцию: сделать проход в стене для дымохода.

Проходной узел

В строительных правилах сказано, что расстояние от трубы дымохода до стены внутри вырезанного отверстия должно быть не менее 50 см. Однако производители готовых проходных узлов предлагают квадратную рамку 50х50 см. Связано это с тем, что СНиП разрабатывался в 2003 году. За это время появились новые огнеупорные материалы и сэндвич трубы, позволившие существенно изменить размеры прохода.

Дальнейшие работы, поэтапно, выполняются в следующей последовательности:

1. на стене определяется место прохода дымохода;
2. бензопилой вырезается квадратное окно 50х50 плюс толщина рамки (можно не учитывать, но береженого бог бережет);
3. из бруса сбивается рамка (можно выполнить из металла) и вставляется в проем. Крепится саморезами;
4. рамка в два слоя обивается керамоволокном или другим гибким огнеупором. При этом не только внутри прохода, но и по бокам, чтобы металлические листы (удерживают трубу ровно по центру прохода) не имели прямого контакта с горючими материалами:
5. из металлического листа вырезается два квадрата. Их размер должен совпадать с проходом;
6. замеряется наружный диаметр сэндвич трубы;
7. точно по центру обоих листов болгаркой вырезаются круглые отверстия под полученные в ходе замеров размеры;
8. изнутри металлический лист крепится к стене, точнее, к рамке;
9. вставляется сэндвич панель;
10. пространство между дымоходом и рамкой заполняется базальтовой ватой. При этом не очень плотно — в противном случае повышается количество поступающего к рамке тепла, что может вызвать перегрев древесины: почернеет;
11. снаружи ставится такой же металлический лист, что и изнутри.

Ничего сложного. Можно не покупать готовый проходной узел.

Что делать, если отсыревает дымоход

Конструкция дымохода должна быть правильной. В дымоходе нужна хорошая тяга, тогда количество образования конденсата будет маленьким.

Неправильный проект дымохода

Если ваш дымоход спроектирован с ошибками, их можно исправить. Например, если труба дымохода не слишком высокая, ее можно нарастить.

Разный диаметр на входе и выходе

Также на воздухообмен влияет внутренний диаметр трубы на выходе из печи и на крыше. Уменьшить диаметр участка дымохода можно с помощью еще одного слоя кирпича.

Замерзание дымохода

Проблема кирпичных дымоходов в неравномерном прогревании трубы. Особенно это влияет на его работу в холода и когда печь топится нерегулярно. В этом случае внутри трубы дымохода скапливается особенно много конденсата, который пропитывает трубу насквозь некрасивыми рыжими пятнами.

Утеплять дымоход можно разными способами. Его можно обшить снаружи с помощью базальтовых плит, извести и клеевого раствора. Эти же материалы подходят для утепления чердака в тех местах, где сквозь него проходит труба дымохода.

Также дымоход можно утеплить изнутри с помощью сэндвич-модуля из нержавеющей стали. В этом случае внутренние стенки дымохода станут гладкими, это предотвратит скопление сажи. Модуль состоит из трех слоев: два слоя стали и между ними слой утеплителя.

Особенности монтажа

Собирать сэндвич следует дымоход так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».

Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).

Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:

• Легкость обслуживания,
• Расположение вне жилого помещения;
• Нет необходимости устраивать узлы переходы через перекрытия.

Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.

Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.

Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.

Что такое дымоход

Дымоход представляет собой трубу, которая выводит продукты сгорания из печи в атмосферу. Он создает естественную тягу, при которой воздух для работы котла поступает в топку, а вредоносные газы удаляются из нее. Дымоотводные трубы бывают разных видов в зависимости от выбранной схемы монтажа.

Хороший дымоход должен соответствовать следующим характеристикам:

1. Наличие оптимальной тяги.
2. Качественное сгорание топлива.
3. Его структура должна быть долговечной и прочной.
4. Хороший и быстрый прогрев стен.
5. Преодоление порога образования конденсата за минимальное время.
6. Отсутствие сложностей в монтаже.

Выбор дымохода

Лучше перед выбором дымохода проанализировать несколько источников из сети интернет или проконсультироваться с опытным печником. Всецело доверять продавцу-консультанту не стоит.

Признак некачественной продукции – это сварка шва. Шов должен быть «стык в стык», а не внахлест. Труба не может быть завальцована, иметь видимые расширения и сужения. Немаловажный фактор – это форма дымоходной трубы и её деталей. Ровная, без вмятин, стыковка элементов одного диаметра обязательно должна быть стык в стык, образуя хорошее сцепление частей. К дымоходу должны прилагаться соединительные хомуты, гарантийные чеки и инструкция по монтажу, эксплуатации и уходу

Обратите внимание на полноту сведений (фирма производитель, год производства)

Утеплитель, расположенный между трубами двухслойного дымохода, должен быть из качественного огнестойкого материала с высокой температурой спеканий волокон. Срез его должен быть ровным и гладким

Стоит обратить внимание, как забит утеплитель: неплотное заполнение – признак некачественного продукта.

При покупке также учтите следующие моменты:

• тип монтажа и уход;
• аэродинамические особенности;
• совместимость с типом печи и топливным материалом;
• тепловая проводимость.

Разбираемся, какой дымоход лучше для бани

Дымоход является одной из важных составляющих современной бани. Он отвечает за вывод дыма и угарных скоплений газа. Эксплуатацию парной без дымоотвода сложно себе даже представить.

По типу размещения выделяют внутренний и внешний дымоходы

Для того чтобы система надежно функционировала, важно правильно подобрать материал, который будет вами использован для ее изготовления. Дымоходы можно условно разделить на два основных вида: кирпичный и металлический

Сравнительные характеристики обоих дымовыводящих систем:

• Кирпичный дымоход более прочный надежный и долговечный. Дымоходная конструкция из силикатного кирпича будет служить вам десятки лет.
• Кирпич обеспечивает повышенную пожаробезопасность.
• Стены кирпичной кладки имеют хорошие теплоизоляционные свойства.
• Конструкция, сделанная из кирпича, придает банной печи привлекательный внешний вид.

Однако, кирпичный дымоход, в отличие от металлической конструкции, на много сложнее установить, и обойдется он значительно дороже. К тому же такая массивная конструкция должна устанавливаться только на дом, имеющий прочный фундамент и перекрытие. Металлическая дымовыводящая система будет иметь те же преимущества, что и кирпичная, но собрать ее легче, и стоимость материала не настолько высока.

Разновидности герметиков для печных труб

Отопительные коммуникации в жилом доме нередко подвергаются всевозможным температурным, механическим и прочим повреждениям. В особенности это касается конструкций из кирпича, в меньшей степени – стальных, полимерных и прочих коммуникаций. Использование герметиков придаёт дымоходным конструкциям не только герметичность, но и заметно укрепляет их по отношению к механическим и прочим нагрузкам.

В зависимости от мест использования герметизирующие материалы имеют различные свойства. В случае с дымоходными трубами для функционирования при высоких температурах требуются герметики, устойчивые к воздействию термических нагрузок.

Основой большинства герметизирующих составов и средств являются полимерные материалы. В большинстве случаев герметики для труб дымоходов бывают однокомпонентными, в более редких случаях – двухкомпонентными. Двухкомпонентные герметики для труб требуют перед использованием смешивания с высокой точностью, где превышение дозы даже на несколько граммов может привести к потере важных свойств. Поэтому популярностью в основном пользуются однокомпонентные герметизирующие материалы, имеющие обычно пастообразную консистенцию. Лучше использовать качественные материалы, чтобы позже не пришлось думать, чем заделать трубу на крыше от протекания, что неизбежно случится при использовании низкокачественного герметика.

Высокотемпературные герметики делятся на две основные категории:

• Термостойкие, проявляющие устойчивость к температурам до 350 °C. Такие материалы используются для конструкций внешних поверхностей печей или каминов, в особенности кирпичных. Кроме того, это подходящие герметики для печных труб на крышах, за исключением металлических.
• Жаропрочные герметики для труб, выдерживающие температуры примерно в 1500 °C. Их используют для металлических печных труб, а также для стыковки металлических и кирпичных частей. В частности, допустимо применение таких герметиков для печных труб из нержавейки или из прочих видов стали.

В целом, выбор между термостойкими и жаропрочными герметиками зависит от расположения монтируемого участка и температуры в нём

Также следует обратить внимание на герметизирующие материалы на полимерной основе SMX

Их не относят к высокотемпературным герметикам, но особо выделяют как герметизирующий клей, пригодный к эксплуатации при температурах до 200 °C. Одним из его преимуществ является то, что монтажные работы с ним могут осуществляться даже при минусовых температурах в зимнее время.

На некоторых особенностях термостойких и жаропрочных герметиков следует остановиться более подробно.

Металлические

Современный дымоход представляет собой металлическую трубу круглого сечения из черного металла, нержавейки или оцинкованной стали. Эти материалы существенно превосходят по техническим характеристикам огнеупорный кирпич. Дымоходы способны создать идеальные условия для работы котла или печи. Круглое сечение канала исключает наличие паразитных завихрений. Гладкая поверхность препятствует оседанию золы, конденсата и прочих составляющих дыма.

Трубы черного металла не способны противостоять кислотам, которые образуются в результате смешения конденсата и продуктов горения, потому ждать от них долговечности не приходится. Кроме того ситуация резко ухудшается в условии действия высоких температур. Используются только в качестве временного решения.

Оцинкованная сталь лучше противостоит воздействию агрессивной среды и коррозии, однако, имеет ограничение по максимальной температуре эксплуатации до 450 ºС, что неприемлемо для котлов на твердом топливе.

Самым лучшим решением для дымохода является применение нержавеющей стали серии 3хх (310, 316, 321 и т.п.). Стали этих марок выдерживают воздействие агрессивных сред, способны противостоять коррозии, что обеспечивает их долголетие. Главное, что максимальная температура может достигать 1000оС без существенного влияния на конструкцию дымоотвода.

Все металлические конструкции обладают малым весом, просты в установке и эксплуатации. Способны быстро прогреваться по всей протяженности, улучшая тягу, котел гораздо быстрее выходит в рабочий режим.

Дымоход сэндвич — хороший вариант для котла на твердом топливе

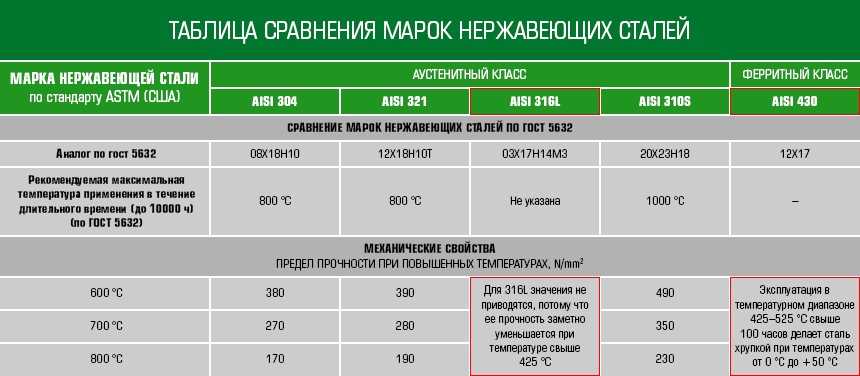

Какую сталь выбрать для печи — марка, сварка, толщина?

С технической точки зрения, для дров лучшим вариантом будет АИСИ 310, но с точки зрения цена/качество – АИСИ 321. Аутсайдером из аустенитных сталей будет АИСИ 304.

АИСИ 321 – жаростойкая сталь, в сплав которой добавлен титан. Именно этот химический элемент дает ей превосходство над 304 сталью. АИСИ 310, попросту говоря, необоснованно дорогая сталь для использования её для дымохода обычной печи.

В АИСИ 321 именно титан позволяет правильно сваривать трубу дымохода на производстве. Под правильной сваркой мы понимаем сварку в встык в среде аргона.

Поскольку в АИСИ 304 нет титана, трубы из нее, как правило, сваривают только внахлест на точку.

Использование нержавеющей стали АИСИ 304 — это не лучший выбор для трубы дымохода независимо от типа отопительного агрегата, в том числе и для печи, из-за не герметичности трубы. Как следствие, применения точечной сварки на продольных швах труб — конденсат в теплоизоляторе и активное скапливание сажи в местах сварки.

Пара слов о ферритных трубах. Тут достаточно упомянуть, что такая сталь работает не более 100 часов при температуре 450-600 градусов. А это рабочая температура для большинства печей.

По той же причине не подходит аустенитная кислотостойкая нержавейка АИСИ 316Л (316L).

Достаточной толщиной стали, используемой для производства дымоходов из нержавеющей стали (при условии, что это АИСИ 321) назовем 0,8 мм. Конечно, всё зависит от интенсивности топки. В каких-то случаях достаточно и 0,5 мм, а в каких-то мы рекомендуем выбрать 1 мм.

Если вам нужна гильза (нержавеющая вставка в кирпичный канал), то информации, перечисленной выше, будет достаточно для правильного выбора.

При выборе сэндвича для печи, кроме внутренней трубы, также очень важно правильно выбрать теплоизолятор. Ведь если теплоизоляция сделана некачественно, то после сборки дымохода, теплоизолятор может просесть и появятся пустоты

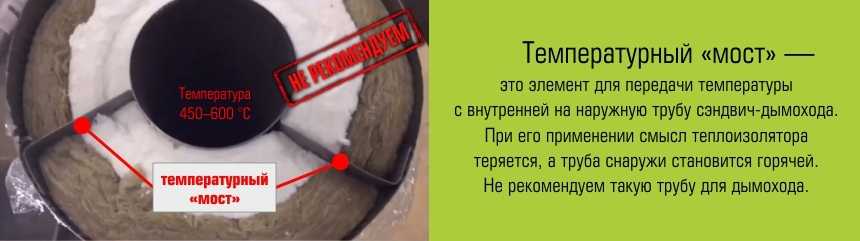

Такие пустоты — это передача температуры с внутренней трубы на наружную и, как следствие, потенциальная опасность ожога или пожара.

Один из вариантов борьбы со сползанием теплоизолятора – это установка вставок из нержавейки. Теплоизолятор действительно лучше держится, но такие вставки отлично передают температуру с внутренней трубы на наружную. Опытным путем доказано, что такие тепловые мостики опасны, ведь смысл сэндвич трубы полностью теряется.

Еще один из нежелательных видов теплоизолятора – это сыпучий теплоизолятор. При таком теплоизоляторе просто не обойтись без металлических вставок.

Правильный и безопасный вариант – труба с безусадочным теплоизолятором

Если же Вам нужны не только трубы, но и весь дымоход для печи не забудьте правильно выбрать и добавить в заказ:

— шибер (задвижка) задвижной или поворотный в зависимости от расположения разгонного участка (вертикальный или горизонтальный)

— заглушку (переход с одностенной трубы на сэндвич) со вставкой или без нее

— оголовок с зонтом, с ветрозащитой или дефлектор в зависимости от условий использования (в том числе и от местоположение постройки)

Устранение проблем

Если дым идет в помещение, возможно недостаточно длинный дымоход, по стандартам оптимальная длина для тяги составляет четыре с половиной метра (от выхода из печи до зонтика). Также возможной причиной является разреженный воздух в помещении. Обеспечьте к печи достаточный приток воздуха.

Конденсат – недостаточное утепление дымохода. Если боитесь потерять тепло, то нужно быть готовым к другим более серьезным проблемам (грязь, копоть, порча имущества, сокращение срока службы дымохода).

Чтобы проблем не возникло, специалистами выработаны соответствующие меры:

• Для каждой печи предусматривается своя труба, совмещение одного дымохода для нескольких очагов не допустимо.
• Площадь сечения трубы не должна быть меньше площади патрубка агрегата.
• Высота трубы по всей длине должна быть не менее пяти метров (для печи), восьми метров (для открытого камина), десяти метров (для закрытого камина).
• Если предусмотрены наклоны, то радиус изгиба должен быть 45 градусов.
• Стыки звеньев (для насадных труб из металла) не должны быть замурованы в перекрытия.
• Любая труба должна вовремя очищаться от сажи.

При монтаже дымохода из металла могут возникнуть «неожиданные» сюрпризы, связанные с тем, что дымоход может располагаться не строго вертикально, либо иметь в конструкции стыки. На самом деле дымоход – не просто труба, для его установки потребуется ряд элементов.

Тройник – упрощает чистку дымохода, за счет съемного стакана в низу. Используется при сгибе трубы.

Колена – используются для обвода потолочных балок или при смене направления.

Патрубок проходной – выполняет защитную функцию, устанавливается в отверстие в потолке и чрез него проходит дымоход. Труба не должна иметь швов или стыков в месте, где проходит через патрубок.

Кронштейн стенной – для крепления и фиксации трубы к стене дома. Расстояние между крепежами примерно два метра.

Крышная разделка – для защиты и герметизации вывода трубы через кровлю. Она представляет собой конус с приваренным листом из металла.

Какую трубу лучше использовать для дымохода

Невозможно наверняка ответить, какую трубу лучше использовать для дымохода. У каждого вида есть свои особенности. Решение о покупке нужно принимать исходя из совокупности факторов.

К универсальному варианту можно отнести сэндвич-дымоход. Он хорош как для жилого дома с постоянным проживанием, так и для дачи. Не имеет значения и материал, из которого построен дом. Сэндвич-дымоход устанавливают и на деревянное здание, и на СИП-панельный дом из пеноблоков. Фундамент тоже может быть, как монолитным, так и простым блочным.

Если хозяин дома стремится еще и к внешней привлекательности дымовой трубы, то можно приобрести более дорогой керамический вариант. Либо соорудить кирпичную «оболочку» дымохода. Однако в этом случае нужно предусмотреть тот момент, что фундамент должен быть основательным, чтобы выдержать тяжелую конструкцию.

Таким образом, необходимо отметить, для качественного дымохода важен не только материал изготовления, но и его конструкция и способ монтажа.

Виды труб дымоудаления из оцинкованного железа

Потребителю предлагаются одностенные и двустенные оцинкованные трубы. Для удобства монтажа, производители изготавливают все необходимые комплектующие: тройники, ревизионные каналы и конденсатосборники. Поддерживается стандартный ряд диаметров. Заказать на заводе трубу или переходники нестандартных размеров, будет достаточно проблематично.

Чтобы подобрать необходимый материал для системы дымоотведения, потребуется учитывать технические характеристики, устойчивость материала к прогоранию и воздействию кислотной среды, а также основные возможности эксплуатации.

Двухконтурные утепленные трубы для дымохода из оцинкованного листа выпускаются в двух модификациях:

• Сэндвич трубы – конструкция, где внутренний и внешний слой сделан из оцинкованного металла. Конструкция уменьшает продуцирование конденсата, но не способна выдерживать значительный нагрев. Деформация наступает при нагреве внутреннего слоя до 500°С.
• Модульные дымоходы из нержавеющей кислотостойкой стали с наружным утеплением и обечайкой из оцинковки. Такое устройство существенно удешевляет себестоимость конструкции и увеличивает срок эксплуатации практически в два раза.

Технические данные теплоизолированных уличных дымоходов в оцинкованном кожухе практически идентичные тем, что имеют аналоги, полностью изготовленные из нержавеющей стали. Для увеличения срока эксплуатации, внешний контур можно окрасить.

Изделие имеет простую конструкцию. Технология изготовления дымоходных труб из оцинкованной стали следующая:

1. Из листов железа делают заготовки.
2. Листы окунают в ванную с расплавленным цинком.
3. В результате химической реакции, на поверхность наносится слой цинка толщиной до 60 мкм.
4. Листы скручивают в трубы, швы заваривают.

Оцинкованная сталь должна быть не менее 1 мм. СНиП допускается установка дымохода из оцинковки с толщиной 0,8 мм. Но как показывает практика, такие изделия достаточно быстро прогорают и приходят в негодность.

Дымоход из оцинковки быстро выгорает в следующих случаях:

• Отсутствует утепление.
• Неправильно подобранная толщина трубы.
• Несоблюдение или нарушение производственного процесса. Оцинковку производят из углеродистой стали, согласно ГОСТ 14918-80.

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Типичные ошибки при установке печей и дымоходов

Смотрите это видео на YouTube

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.
