Строгание древесины: виды, оборудование и технология процесса

Конструктивные особенности рубанков

Классический образец инструмента выполнен из деревянного корпуса, с надежно закрепленным ножом. В нижней части, то есть в подошве, имеется прорезь, через которую выступает острое лезвие. Для удобства передняя часть конструкции обладает рог. За счет прилагаемых усилий, он обеспечивает плотное прилегание подошвы к обрабатываемой поверхности и придает нужное направление ножу.

Строение рубанков, как и многих других столярных приспособлений, подвергалось усовершенствованию. Деревянный корпус на производстве чаще заменяется более легким пластиковым материалом, или надежным металлическим.  А процесс ручного строгания, требующий больших физических сил, упрощается с появлением механизированных электрических рубанков.

Принцип работы классического рубанка

Основные конструктивные элементы, из которых состоит инструмент  — это нож и основание с рукоятью (рогом). Поэтому суть работы этим приспособлением составляют два понятия- точность настройки угла наклона ножа и абсолютное прилегание подошвы к обрабатываемой поверхности.

Степень прилегания рабочей части к поверхности изделия во многом зависит от материала, из которого выполнен инструмент. Главное условие, которое он должен быть обеспечивать — совершенная гладкость и ровность подошвенной части. Дерево, из которого выполнен рубанок со временем может деформироваться и истираться. Особенно при обработке твердых сортов древесины. Металлический инструмент имеет абсолютно ровную подошву, но сильно подвержен коррозии. Поэтому, при выборе материала корпуса, стоит учитывать условия, в которых прибор будет эксплуатироваться, а также разнообразие видов обрабатываемой им древесины.

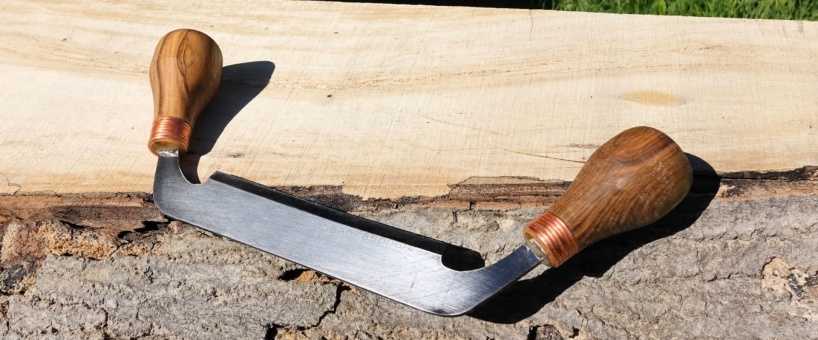

Прямой скобель из старого напильника

Перед тем, как распустить бревна на доски, сначала необходимо удалить кору. Для этого можно использовать топор или лопату, однако лучше всего для этой цели подойдет специальный столярный инструмент с двумя ручками — скобель (или струг). Сделать его можно своими руками из плоского старого напильника.

Нужно отметить, что скобель бывает двух видов: изогнутый и прямой. В этом обзоре подробно рассмотрим, как изготовить двуручный инструмент с прямым ножом. Если для изготовления скобеля будете использовать ржавый напильник, желательно удалить всю ржавчину с помощью болгарки с лепестковым кругом или электродрели с щеткой по металлу.

Основные этапы работ

Первым делом, используя болгарку с отрезным диском, надо вырезать в теле напильника второй хвостовик, чтобы можно было потом насадить две деревянные ручки. Затем с помощью той же болгарки нужно будет сделать режущую кромку лезвия по всей длине рабочей части напильника (примерно до середины полотна — по ширине).

Финишную заточку лезвия скобеля лучше всего делать при помощи алмазного оселка (однако можно также использовать обычную наждачку). На следующем этапе выполняется закалка инструмента с последующим охлаждением в масляной среде.

Обратите внимание — чтобы легче было обрабатывать напильник, предварительно необходимо снять внутреннее напряжение металла. Это достигается методом отжига: в печи или горне надо разогреть заготовку до температуры 750–770 градусов, а затем дать ей медленно остыть в той же печи

Затем на токарном станке изготавливаем деревянные ручки нужной формы (или можно просто снять их со старого инструмента). В итоге получился самодельный скобель для обдирки бревен.

Наверх

sdelairukami.ru

Инструменты для фигурной резки или рубанки для получения сложной геометрии

Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:

1. Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
2. Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
3. Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
4. Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
5. Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
6. Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
7. Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
8. Отборник — предназначен для профильного строгания древесины
9. Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок

В гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

• Корпус из дерева или металла — колодка с подошвой
• Стальной нож, железко или резец — основной режущий элемент
• Клин
• Рукоятка

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

Как изготовить самому

Сделать рубанок по газобетону своими руками несложно. И расходы на исходные материалы при этом будут небольшими. Качество работы же будет не хуже, чем у предлагаемых магазинами экземпляров. Терка для газобетона своими руками может быть сделана разными способами.

Прежде чем приступать к изготовлению, необходимо определиться с режущими элементами. Для обработки газобетона достаточно глубины в 2 мм.

Можно вместо пилок, как режущий элемент, установить саморезы. Тогда основа приспособления изготавливается так же, как и при использовании пилок. Также проводится разметка. Шуруповертом под углом в 30º вкручиваются саморезы. Наклон одного ряда саморезов направляется противоположно предыдущему.

Необходимо саморезы вкручивать так, чтобы они выглядывали с обратной стороны от вкручивания на 2 мм. Потом изготавливается ручка. Рубанок по газобетону, изготовленный своими руками, позволяет сэкономить сумму в половину стоимости подобного инструмента от производителя.

Подготовка материалов и инструментов

В качестве основы будущего изделия лучше использовать дерево. Отлично подойдет доска, имеющая толщину около 5 см. Основание инструмента должно иметь ширину около 15 см и длину от 50 до 60 см. Для рубанка лучше всего подойдут доски из бука, дуба и граба.

Для режущих деталей подбирают пилки

При их выборе следует принимать во внимание плотность газобетона, с которым предстоит работать. Если плотность бетона не превышает 500 кг/м³, то допустимо использование лезвий, применяемых для работ по дереву

Для самоделки достаточно трех таких пилок по дереву. Также в работе понадобится клей.

Краткий список того, что может понадобиться при изготовлении рубанка:

• лобзик, желательно электрический;
• наждачка;
• напильник;
• шлифовальная машина;
• кисточка;
• маркер.

Для рубанка необходимо подобрать удобную ручку. Чем она будет шире, тем меньше будут уставать руки. Ручка изготавливается из деревянного бруска. Ей придается дугообразная форма. К основанию ее можно прикрепить с помощью саморезов.

Многие опытные мастера советуют покрыть изделие белой краской. Это следует сделать для того, чтобы во время работы самодельный инструмент не пачкал поверхность блоков.

Самым уязвимым местом всей конструкции является место крепления пилок. Закрепить пилки болтами не получится. Для этого потребуется сверлить металл. Но не у каждого мастера есть такая возможность. Единственным способом крепления становится клей. Причем клей рассчитан на работу с разными видами материалов.

Разметка

От заготовленного бруска отпиливается брусок необходимой длины. Его углы скругляются. Поверхность выравнивается наждачной бумагой. Разметка расположения пилок на основе должна быть точной. Иначе эффективность инструмента снизится.

При разметке основания проводят 5 параллельных линий, причем расстояние между отрезками должно быть равным. Между линиями и продольной частью выдерживают угол в 70º. С правой стороны наклон должен идти вправо. С левой стороны — влево. После установки режущих деталей получится, что они направлены друг к другу.

Отрезка

Для дальнейшей работы понадобится лобзик. Им осуществляют пропилы так, чтобы пилка полностью вошла в выбранное для нее место. Пилить необходимо с обоих боков, отступив предварительно 2-3 см. Пилка может иметь большую длину, тогда от нее отламывают часть необходимого размера.

Склеивание

На поверхность плитки наносят слой клея. После этого лезвия вертикально вставляют в приготовленные для них прорези. Место, где будут находиться режущие элементы, должно быть обработано клеем. Выжидают необходимое время. Клей должен хорошо застыть. И лишь после этого можно будет проверить, насколько качественно удалось закрепить пилки. Затем можно приступать к закреплению ручки. Перед началом работ желательно наточить режущие элементы.

Как работать рубанком по дереву

При необходимости строгания рубанком возникает вопрос, как им пользоваться. Если уроки трудов в школе уже проходили давно, то не составит большого труда освоить применение строгального прибора. Однако не все так просто, как может показаться на первый взгляд. Перед тем, как пользоваться рубанком, его нужно подготовить. Подготовка выполняется следующим образом:

1. Разобрать инструмент, чтобы осуществить проверку ровности подошвы
2. Затем необходимо удалить защитное покрытие с подошвы. Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
3. Надо отметить, что не все рубанки имеют лаковое покрытие, а только качественные инструменты от известных производителей. Лак наносится для того, чтобы исключить появление коррозии на поверхности серого чугуна
4. Проверить качество заточки лезвия. Для этого нужно извлечь железко из инструмента, после чего испробовать его на куске древесины
5. Проверяется плоскость подошвы. Она должна быть идеально ровной. Для этого прикладываем к поверхности подошвы металлическую линейку, и направляем ее на свет. Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдет
6. При необходимости произвести выравнивание подошвы. Для этого используется наждачная бумага по металлу с шероховатостью Р1000 и более. Бумагу нужно расположить на идеально ровной поверхности (например, стекло), после чего в одном направлении от себя производить движения рубанком
7. Проверить лезвие на отсутствие зазубрин. При наличии таковые, лезвие подлежит дополнительной обработке
8. После этого собрать инструмент. Как это делается, подробно описано в видео материале

После этого можно приступать к выполнению соответствующих работ. После того, как инструмент подготовлен к работе, его необходимо настроить. Для настройки выполняются следующие действия:

1. Процедура предусматривает выставление железко из подошвы на соответствующее расстояние
2. Первоначально необходимо соединить стружколом с железко. Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтом
3. После установки на место отрегулированных режущих элементов, понадобится зафиксировать их при помощи прижимной пластины
4. Произвести проверочное прохождение рубанком по заготовке. На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычага
5. Выполнить более точную регулировку по вылету железко из подошвы. Резец должен выступать одинаково с обоих сторон, чтобы обеспечить эффективное снятие стружки с заготовки

После этого можно приступать к применению инструмента по назначению. Для этого необходимо зафиксировать обрабатываемую деталь струбцинами или в тисках, что зависит от размеров. После этого приступать к совершению манипуляций. Для этого рубанок нужно держать двумя руками, и прикладывать одинаковое усилие от начал и до конца. После этого необходимо вернуться в начальное положение, и произвести прохождение повторно.

Подводя итог, надо отметить, что рубанок является уникальным инструментом, который пользуется популярностью в сфере деревообработки и строительства мебели. Покупать целый набор разных видов рубанков для дома не имеет смысла, если только не планируется заниматься изготовлением мебели и т.п. А вот начинающим столярам будет интересно узнать о предназначении тех или иных видов рубанков по дереву.
