В последние года многие владельцы земельных участков все чаще используют новые технические разработки, способные значительно облегчить жизнь и тратить на выполнение тех или иных задач гораздо меньше времени. Мотоблоки, культиваторы, мини-тракторы и прочие приспособления оказывают ощутимое влияние на жизнь агронома.

Если раньше актуальными были традиционные сапки, которые заставляли обрабатывать тяжелую землю в полусогнутом состоянии не один час, то сегодня на их место пришли инновационные плоскорезы, рассчитанные на эксплуатацию вместе с мотоблоком.

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.

Помимо указанных положительных моментов, плоскорезы:

улучшают состояние почвы;
разрушают сформированные после сильного дождя корки и комки;
отпугивают вредителей;
подготавливают почву к дальней высадке растений;
выполняют междурядную обработку посевов;
насыщают верхний слой кислородом.

Естественно, в некоторых случаях владельцы приобретают плоскорезы с рыхлителем для мотоблока, которые не только выполняют упомянутые задачи, но и снимают лишнюю нагрузку с человека, легко поддаются эксплуатации, не нуждаются в подъеме и отличаются прекрасной продуктивностью. Такие устройства нередко имеют довольно доступную стоимость, но некоторым мастерам удается создавать плоскорезы-рыхлители для мотоблока своими руками.

Плоскорез для мотоблока своими руками: нехитрый способ изготовления

Если мотоблок имеет довольно внушительные характеристики, желательно сделать несколько плоскорезов и разместить их на устройстве. Таким образом, получится еще более продуктивный агрегат, который будет не только экономить время, но и силы.

Для отличной проходимости создаваемого плоскореза нужно позаботиться о соответствующих колесах. Для них подойдут практически любые материалы. В качестве оси отличным выбором будет железная трубка.

Затем с обеих сторон по резке бетона желательно приварить два круга. По диаметру нужно прикрепить несколько проволок (с помощью сварочной машины), диаметр которых не превышает 8 мм.

На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Поскольку корпус мотоблока не всегда изготовляется из очень прочного материала, основной акцент делается именно на оси. После того, как подшипник будет прицеплен, следует приварить к нему пластину.

Ножи плоскореза можно создать из разделенных частей косилки. Благодаря их легкости и компактности они будут идеальными компонентами режущего элемента

Важно убедиться в том, что они надежно закреплены иначе конструкция будет ходить из стороны в сторону и не выполнять качественно свою задачу

Для ограничения глубины погружения нередко используют небольшие колесики. Отличным «донором» может стать стандартная детская машинка.

Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не меньше 5 см.

Чтобы увеличить вес на плоскорезе для культиватора и повысить давление для вхождения в почву, можно приварить утяжелитель в виде любой детали. В случае с отсутствием необходимых компонентов можно пустить в ход корзину с кирпичами, но подобное решение не отличается удобством.

Для лучшего понимания особенностей конструкции, предлагается ознакомиться с чертежами. Представленные видео также могут стать руководством, ведь на этих материалах многие мастера делятся имеющимся опытом с пользователями и раскрывают тайны создания действительно долговечного и надежного навесного оборудования для мотоблока.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

рулетка;
сварочный аппарат;
болгарка;
электрическая дрель;
молоток;
алюминиевый хомут;
нержавеющая сталь толщиной 2 мм;
металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

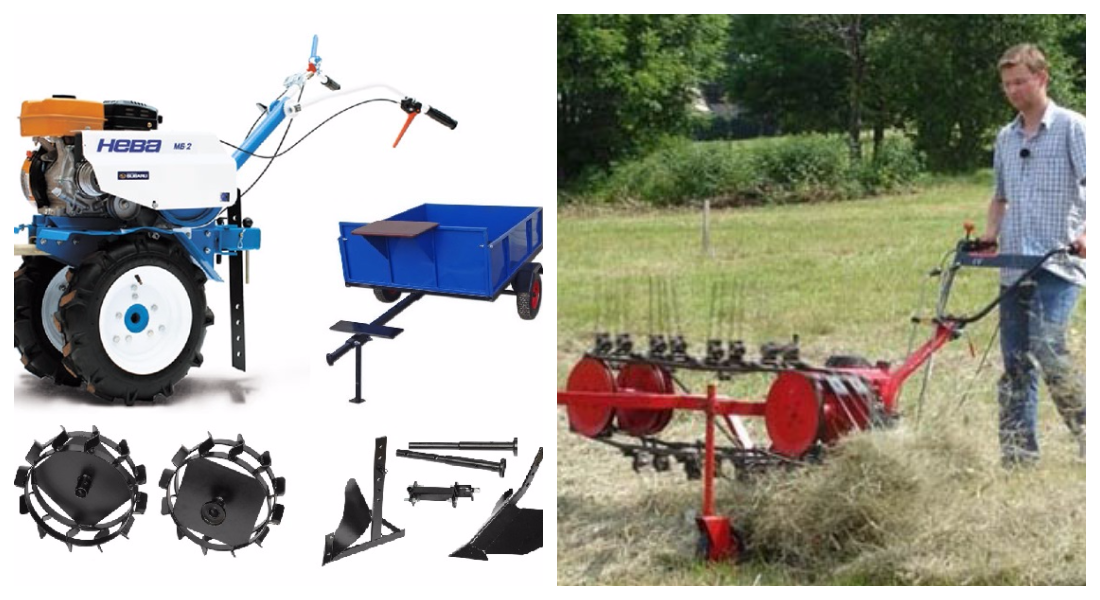

Универсальные приспособления для мотоблоков

Совместимость различных приставок и приспособлений к сельскохозяйственному оборудованию носит универсальный характер, поскольку при его замене конструкция мотоблока остается без каких-либо изменений. Эксплуатация мотокультиватора с навесным оборудованием позволяет осуществлять различные виды сельскохозяйственных работ, начиная от вскапывания земли и заканчивая сбором выращенного урожая. Подавляющее большинство видов устройств для мотоблоков разрабатывается и выпускается для проведения работ по обработке почвы, а также выращивания различных культур на площадях малых размеров.

Универсальные приспособления помогают осуществлять различные виды работ

Приставки к мотоблокам делятся на 3 категории:

Основное оборудование.
Дополнительные устройства.
Вспомогательные инструменты.

С помощью навесного оборудования можно осуществлять вспашку земли, культивацию почвы, фрезерование, нарезку борозд, волочение и боронение земли. Для выполнения работ по подготовке почвы можно пользоваться большим количеством насадок. Оно предлагается фирмами, которые занимаются реализацией сельскохозяйственного инструмента.

Использование дополнительной механизации необходимо для осуществления тонких видов работ. Они предполагают посадку семян, сбор урожая. К оборудованию относятся пресс для сена к мотоблоку, косилки и другие виды приспособлений для работ.

Применение вспомогательного навесного оборудования и специальных насадок сокращает время на выполнение тех или иных видов работ. Чтобы выполнить транспортные операции, уборочные или другие, потребуется затратить около 1/2 моточасов эксплуатации агрегата. Номенклатура навесного оборудования поделена изготовителями на 2 основные группы:

Сложные приспособления.
Простые насадки с дополнительными устройствами.

Высокий показатель унификации мотокультиватора позволяет владельцам такого устройства адаптировать его к навесному оборудованию, изготовленному своими руками. Активный спрос на сложные приспособления не зависит от дороговизны инструмента. Это объясняется острой необходимостью в посадке семян и последующем сборе урожая.

Приобрести удлинитель, грунтозацеп или прицепное устройство можно по недорогой цене. Применение обычных насадок и дополнительных устройств повышает эффективность сельскохозяйственных работ. Купить их можно вместе с самим агрегатом в комплекте.

Как крепить сцепку для мотоблока?

К мотоблоку сцепка присоединяется с помощью прочных стальных штырей. Одновременно нужно следить, чтобы размеры отверстий конструкции совпадали, а все составляющие могли быть свободно зафиксированы.

Перед началом работы также следует настроить сцепное устройство. Сначала ослабляют регулировочные болты, а после выставляют оптимальное рабочее положение навесного оборудования, затягивают болты. Иногда в процессе работы настройку приходится проводить еще несколько раз – зависимо от типа почвы, скорости работы, мощности мотоблока и других факторов. Первое время после установки сцепки внимательно следите за работой мотоблока и навесного оборудования, чтобы избежать поломки и вовремя отрегулировать орудие.

Самодельное универсальное прицепное устройство для мотоблока может быть использовано не только для присоединения навесного или для прицепа. Его также можно установить на мини-трактор или другую сельхоз технику.

Каждый раз после окончания работы не забывайте очищать сцепку

Особое внимание обратите на соединения и резьбу. Не забывайте смазывать деталь для продления срока ее службы

Самоделки к мотоблоку Нева

Навесное и прицепное оборудование существенно расширяет функционал мотоблоков. Некоторое оборудование идет в комплекте, например, фрезы, но остальное необходимо покупать. Если приобретать весь арсенал дополнительных устройств на мотоблок Нева, то это будет слишком дорого, поэтому так востребованы самоделки и изобретения из подручных средств.

Какие приспособы для мотоблока можно изготовить в домашних условиях?

Грабли
Окучники
Плуг
Сеялка
Фрезы
Лопата
Адаптеры, тележки
Косилки

О том, как сделать эти устройства есть подробные статьи и видео в Интернете. Также важным улучшением для мотоблока является глушитель. Он идет в заводской комплектации как часть выхлопной системы, но не всегда справляется с подавлением шума. Сделать тихий глушитель можно по этой схеме:

Грунтозацепы

Специальные навесные приспособления в виде грунтозацепов используются для возможности глубокого захода в землю. Такие устройства представляют собой колеса из металла со специальными зубцами. Мотоблок Нева совместим с колесами КМС, вес одного из них составляет 12 кг.

Также существует другая модель грунтозацепов – металлические колеса КУМ, предназначенные для глубокого окучивания земли. По сравнению с КМС, они тоньше – их толщина составляет всего 10 см, однако диаметр их 70 см. Колеса КУМ весят по 15 кг. Выбирать подходящее устройство необходимо исходя из специфики работ, которые вам необходимо выполнять.

Отвал для мотоблока

Отвал является необходимым приспособлением, потребность в котором есть в любое время года. С помощью фронтального ножа проводится чистка снега, планирование местности, закапывание ям и перемещение сыпучих материалов. Подобное оборудование для мотоблока «Нева» отличается хорошим качеством, но не всем по карману. Сделанные своими руками отвалы требуют минимальных финансовых вложений. Установив фронтальный нож на мотоблок «Нева», можно решать множество хозяйственных задач. При наличии рычагов и гидравлики самодельная лопата может использоваться и как погрузчик.

Для изготовления отвала потребуются такие инструменты:

рулетка;
сварочный аппарат;
электрическая дрель;
болгарка;
гаечные ключи;
акриловая краска;
бочка 200 л;
армированная резина;
листовая сталь 5 мм;
профильная труба 40х20 мм;
краска и кисть;
болты и стяжки.

Перед тем как сделать отвал, необходимо рассчитать соответствие мощности мотоблока размерам ковша. Чрезмерная нагрузка приводит к быстрому износу частей и механизмов агрегата. В зависимости от веса и мощности машины лопаты делаются шириной 60-100 см и 20-30 см высотой.

Снегоуборочные самоделки к мотоблоку своими руками делаются в такой последовательности:

Нанесение на бочку разметки, распиливание ее на 3 одинаковых части по вертикали. Разрезание 1 отрезка на полосы шириной 5 см.
Скрепление 2 заготовок с помощью битума и заклепок. Выравнивание краев изделия. Усиление ковша поперечными стойками.
Закрепление полос жести по краям лопаты. Делается это с помощью сварки или болтов.
Просверливание отверстий для болтов. Присоединение к нижней части ковша полосы из резины.
Изготовление сцепки для лопаты. Делается она путем крепления сваркой к отвалу куска трубы и полукруга из листового металла. На секторе наносятся отверстия для регулировки угла атаки. К кронштейну мотоблока самодельное снегоуборочное приспособление крепится переходником из профильной трубы.

Готовое изделие нужно очистить и покрасить. Все болтовые соединения необходимо регулярно смазывать для предотвращения коррозии.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

Свариваем каркас с нашей бочкой

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Сколько масла заливать в редуктор мотоблока

При работе мотоблока необходимо поддерживать постоянный уровень масла в редукторе. При несоблюдении этого простого правила остатки смазочного вещества могут закипеть и заклинить детали. Масло заливают только качественное. Даже при постоянном поддерживании уровня случаются поломки. При цепной передаче рвется или вытягивается цепь. Если снаружи появляются следы масла, это признак протечки сальников. Изношенные детали требуют замены аналогичными. Лучше приобрести их от зарекомендовавшего себя с хорошей стороны производителя.

Редуктор обеспечивает бесперебойную работу мотоблока, продлевает срок его службы и увеличивает эффективность использования агрегата. В этом деле хорошим помощником является смазка его деталей. Для смазки заливается трансмиссионное масло. Возможная его марка — ZIC 10W40, Super Т-3. Уровень масла определяется таким способом:

нужно взять проволоку длиной примерно 70 см вместо щупа и согнуть ее в дугу;
вставить в отверстие для заливки до упора;
вытащить самодельный щуп обратно;
проволока должна быть смазана маслом на длину около 30 см.

Этот уровень принято считать нормой. Если масла мало, нужно долить его до нормы. В купленном редукторе уровень должен быть указан в инструкции. Китайский мотоблок может продаваться без масла.

Необходимые инструменты и материалы

Существует определенный набор инструментов, которые необходимы для изготовления сцепки, однако в их число не входит ничего экзотического. Обычно всё, что требуется для сборки подобных деталей, есть в хозяйстве любого владельца, возделывающего свой земельный участок. Потребуются следующие инструменты:

аппарат для сварки;
болгарка;
дрель или сверлильный станок,сверла по металлу;
инструменты для измерений (рулетка, линейка, угольник);
ключи;
крепежные элементы (болты, шпильки).

Надо подчеркнуть, что в данном случае очень важно, чтобы отверстия, которые вы будете сверлить в детали, в точности совпадали с болтами и шпильками — люфт в диаметре нежелателен, поскольку сократит срок службы используемых навесок и прицепов. При этом в процессе изготовления имеет смысл сначала делать в детали отверстия меньшего диаметра (от 5 мм), а потом расширять более широкими сверлами (до 12-16 мм, в зависимости от диаметра болтов) — такой подход ускорит и облегчит эту часть работы, одновременно позволяя выверить отверстия максимально точно

Для изготовления корпуса можно использовать швеллер подходящего размера, а если такого нет, можно выкроить деталь из металлического листа.

Очень удобен вариант регулируемой сцепки — такая конструкция позволит присоединять навесные устройства разных классов, поколений и брендов. Даже если на данный момент эта конструкция не актуальна, не стоит забывать, что в хозяйстве могут со временем появляться разные устройства, и возможность удобной агрегации любого из них существенно расширит выбор, позволяя исходить только из желаемых рабочих характеристик оборудования.

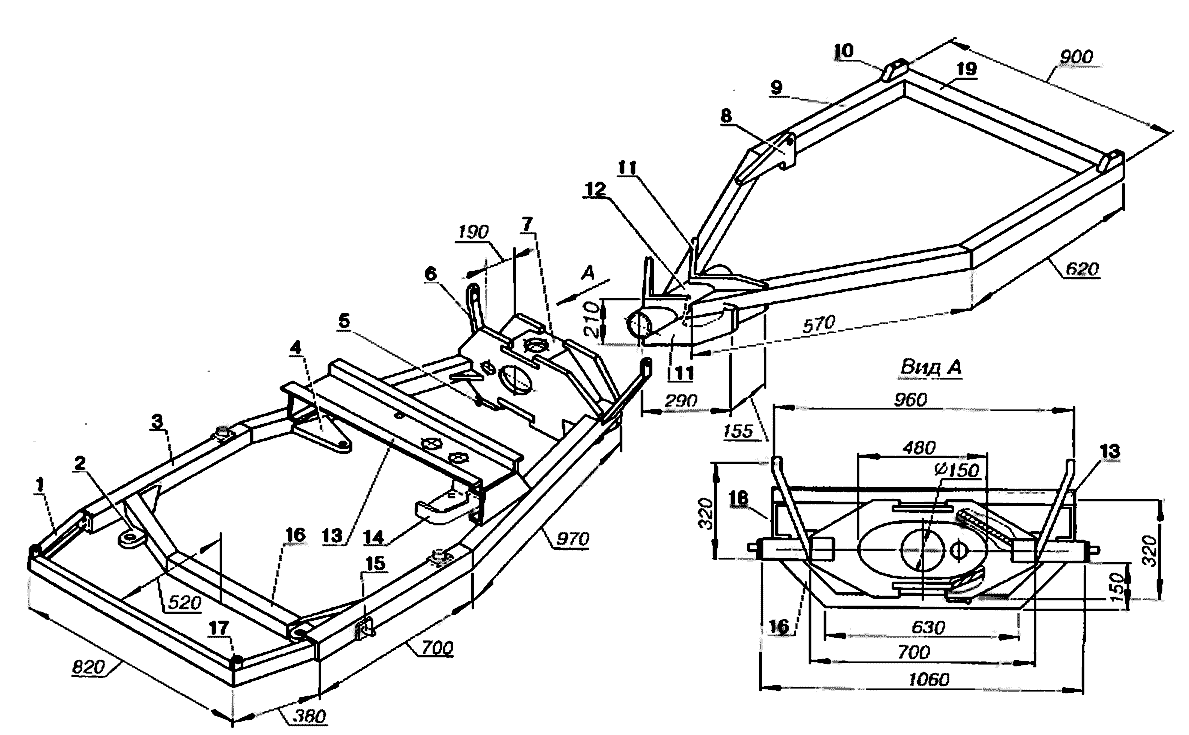

Чертежи ключевых узлов адаптера

Сборка

1 шаг

Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

Обратите внимание на предоставление равновесия системного механизма и защиту от перегрузки

2 шаг

Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.

Используя металлический профиль, предварительно нарезанный на части, согласно чертежу скрепить при помощи болтов или сварки детали

3 шаг

Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.

Для изготовления рамы понадобится труба соответствующего размера и ширины с запрессованными на концах втулками с установленными внутри подшипниками, на которых фиксируются колеса

Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

4 шаг

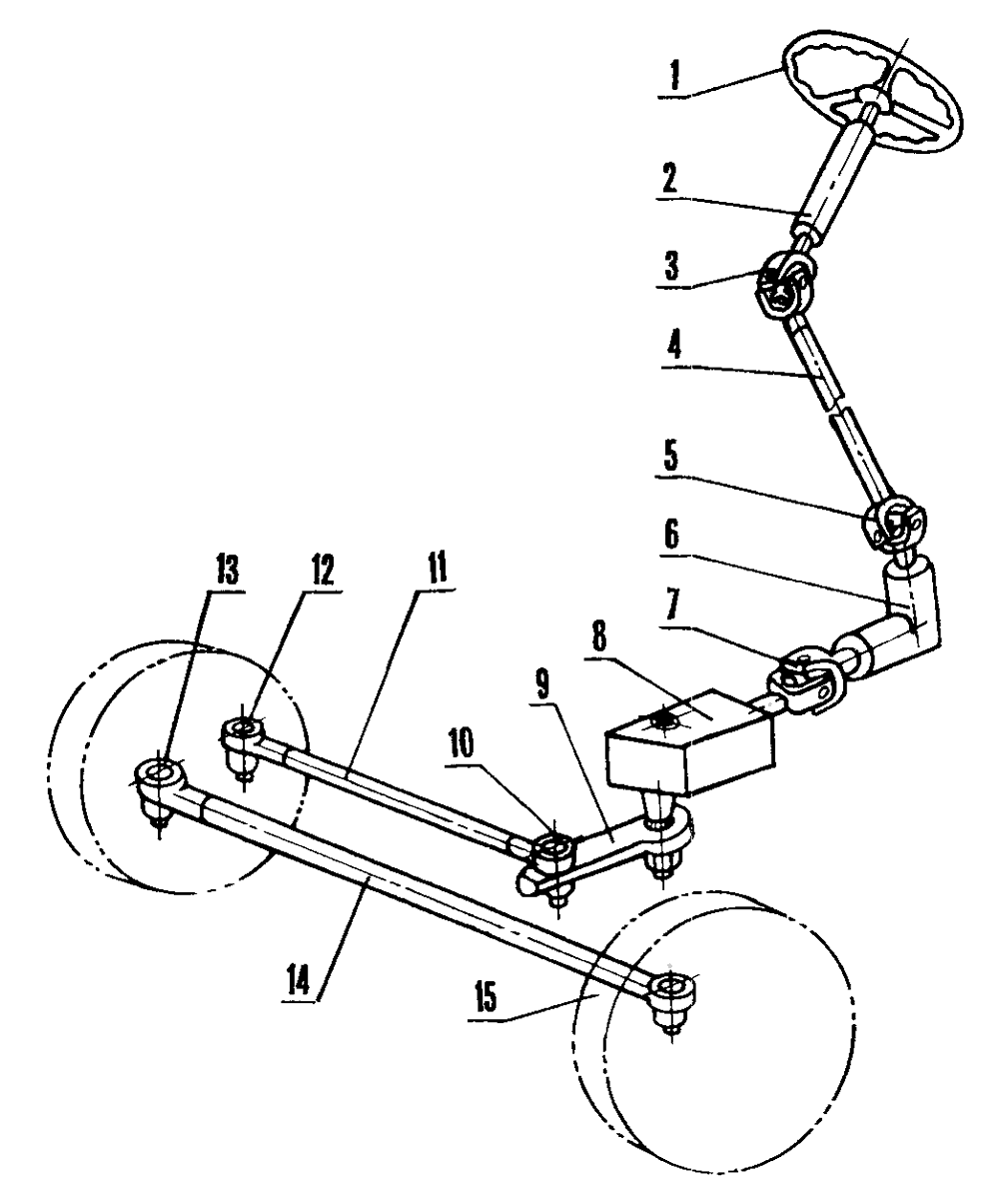

Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.

Можно воспользоваться схемой и установить руль, но и рукоять самого мотоблока справится с задачей удобного управления

6 шаг

Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

7 шаг

Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.

Отверстия необходимо будет предварительно сделать на токарном оборудовании или при помощи мощной дрели

На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы

Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы

Описание

Адаптер для мотоблока Нева – это дополнительный модуль, позволяющий использовать устройство для езды на нем, посредством оборудования специального места для оператора и подключения к агрегату второй колесной пары. В результате получается четырехколесный мотоблок с рулем, который может использоваться как минитрактор. Сделать подобные навесные устройства можно своими руками либо приобрести уже готовые варианты, предназначенные для конкретных моделей. Дополнительно появляется возможность использовать специальные насадки для окучивания картофеля, плуг и иные приспособления. Подобный адаптер снижает время и трудозатраты, необходимые для выполнения определенной сельскохозяйственной работы.

Адаптер можно изготовить самостоятельно

Передний адаптер

Такие варианты дополнительного оборудования позволяют использовать мотоблок в качестве минитрактора за счет установки спереди мотоблока рулевого механизма, второй колесной пары, а также сидения для водителя. В такой ситуации сохраняется заводская мощность двигателя самого агрегата. Крепление происходит за счет сцепки, находящейся на задней части адаптера. При этом конструкция может полностью разбираться, что существенно упрощает процесс транспортировки такой сельхозтехники. В среднем параметры переднего адаптера следующие:

Высота/ширина/высота составляет 1,9/0,81/1,4м.
Клиренс – 0,75 м.
Расстояние между колесами на одной оси – 0,75 м.
Общий вес конструкции 65 кг.

Область применения

Использование адаптера позволяет сделать из обычного мотоблока универсальное и при этом многофункциональное устройство. Пользоваться таким агрегатом можно уже сидя, что существенно облегчает работу оператору. Кроме этого, повышается точность выполнения работы и устойчивость мотоблока. Очень удобно наличие спереди вынесенного рулевого механизма. В комплекте с различным навесным оборудованием есть возможность применять агрегат для выполнения таких типов работ:

Уборка снега или листьев.
Боронование (выравнивание) почвы.
Транспортировка грузов.
Окучивание земли.

Обязательно почитайте: Дизельный мотоблок Зубр 12

Мотоблок. Начало

Мотоблок – плод позднесоветского периода, а точнее, эпохи легендарных шести соток. В середине восьмидесятых годов советское правительство было вынуждено признать, что система колхозов и совхозов, несмотря на полную оснащенность парком современной техники вплоть до гигантских комбайнов и самолетов сельхоз авиации, и помощь населения страны (кто не помнит выезды «на картошку»?) выполнять свою основную функцию не в состоянии. Страна была вынуждена закупать продовольствие из-за рубежа.

Решено было действовать по принципу «спасение утопающих – дело рук самих утопающих», и снабжение трудящихся сельскохозяйственной продукцией частично возлагалось на самих трудящихся. Желающим выдавался участок земли площадью шесть сотых гектара (те самые шесть соток).

Обрабатывать даже настолько скромный надел с помощью лопаты, тяпки, и матери неведомого японца в конце второго тысячелетья в стране победившего социализма, провозгласившего Научно-Техническую Революцию, было совершенно не с руки. И вот тут-то выяснилось, что техники, способной решать подобные задачи, в стране практически нет. Личные наделы колхозников, как правило, были частью одного поля и обрабатывались одним-двумя проходами «взрослой» техники. Для лоскутных «шестисотовых» участков такой способ решительно не подходил.

Был разработан принципиально новый вид сельскохозяйственной техники, получивший название «моторизованный блок» или мотоблок. «Неведома зверушка» представляла собой двигатель тяжелого мотоцикла, поставленный на два соосных колеса повышенной проходимости. Работа с таким агрегатом напоминала крестьянский труд начала века – пахарь шел за лошадкой, направляя соху и оказывая на нее давление собственным весом.

Только место лошадки заняло двухколесное чудо техники, управляемое и направляемое с помощью специальных рукоятей. Вместо сохи использовался набор навесного оборудования, благодаря которому мотоблок мог пахать, боронить, сеять, косить траву. Был даже двухколесный кузов с сиденьем, превращавший мотоблок в транспортное средство непонятного назначения: для передвижения и перемещения грузов по поселку и окрестностям был явно удобнее мотоцикл с коляской (еще один, почти забытый реликт прошлого) или автомобиль. А уж на шоссе непонятному гибриду, передвигавшемуся со скоростью хромой кобылы, было явно не место.

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

Изготовление из подручных запчастей

Бывают случаи, когда у хозяина нет мотоблока. Зато в гараже имеются различные запасные части и колёса от автомобильной и другой техники. Возможно, найдётся и рабочий двигатель, например, от “Оки”. Тогда создание мини-трактора начинается практически с нуля. И мастера, которые занимаются самоделками, отлично знают, где брать необходимые недостающие узлы и агрегаты. Это авторазбор иномарок и отечественных авто, который есть в каждом городе и селе.

Для начала делают схематический чертёж, на котором прикидывают примерное расположение основных узлов. Затем изготавливают раму из швеллера и усиливают углы листовым металлом. Её ширину определяют по размеру имеющегося ведущего моста автомобиля. Длина рамы зависит от двигателя, который будет установлен, расположения руля, сиденья и навесного оборудования.

Колёса, мосты и рулевое управление полностью берут с автомобиля “Ока” или другого. Мосты можно не укорачивать. При установке двигателя есть единственный нюанс. Необходимо мотор поднять так, чтобы колёсный просвет был больше. Это позволит трактору работать даже в глубокой борозде.

На такой агрегат иногда приспосабливают двигатель от мотоцикла “Урал” или “Днепр” с коробкой передач, которая имеет заднюю скорость. Но моторы у них многооборотные, поэтому необходимо установить дополнительный понижающий редуктор для уменьшения скорости мини-трактора. Ведь он изготавливается, чтобы обрабатывать землю, а не выступать на гонках “Формула-1”. Чем меньше скорость агрегата, тем больше тяговое усилие. Это знает любой школьник.

Распространенные типы оборудования – изучаем характеристики и конструкцию

Перед тем, как выбрать плуг для мотоблока, потребуется изучить типы и характеристики инвентаря

Как правило, покупателю приходится обращать свое внимание на оборудование трех основных видов:

Однокорпусные;
Реверсивные;
Роторные агрегаты.

Прежде, чем определиться, какой лучше из предложенных вариантов, необходимо ознакомиться с характеристиками различных типов.

Инвентарь однокорпусного типа

Однокорпусное оборудование оснащается одним лемехом, из-за чего оно считается самым простым.

При желании сделать плуг для мотоблока своими руками стоит выбирать именно этот прототип. Для этого существует множество схем, отличающихся навесками и другими деталями, поэтому каждый желающий может выбрать для себя наиболее подходящий чертеж.

Принцип работы реверсивного плуга

Оборотный, или реверсивный плуг, относится к более сложному двухкорпусному оборудованию.

Он оснащается загнутым пером в верхней части корпуса. За счет этого при обработке слой грунта переворачивается, что дает возможность использовать его на участках с твердой землей. Такой плуг поддается разборке с целью заточки ножа или модернизации.

Этот своего рода универсальный плуг для мотоблока отличается от обычных агрегатов тем, что снабжается лемехом, который переворачивается в земле в одну сторону. Благодаря этому он обрабатывает участок в несколько раз быстрее. Сцепка для плуга стандартная, из-за чего почва обрабатывается гораздо эффективнее.

Плуг имеет 3 плоскости: горизонтальную нижнюю, вертикальную боковую полозку и передний отвальный механизм.
Чтобы приобрести качественный плуг этого типа, обязательно изучите советы специалистов:

Нижняя горизонтальная полозка агрегата с демонтированным отвалом и лемехом, помещенным на стол, должна совпадать с поверхностью стола;

Нижний край лемеха, предназначенный для резки, можно устанавливать на 2 см ниже горизонтального ползка;

Положение бокового края отвала и бокового края лемеха должно проходить по прямой линии. При этом сами элементы должны находиться на 1 см за пределами боковой вертикальной полозки:

Поверхности закрепленных лемеха и плуга составляют угол в 15–20 °;
Рабочая часть лемеха своей передней частью примыкает к корпусу отвала без видимых зазоров;
Крепежи должны отсутствовать, а поверхность элементов должна быть заполированными.

Внимательно изучив описание всех типов плугов, новичку будет гораздо проще определиться с наиболее подходящим для него вариантом. Далее рассмотрим, как изготовить самодельный плуг для мотоблока.
