Водяной теплый пол под плитку

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

• создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
• надежность и большой срок службы;
• безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
• возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

• спальная комната – 100-120 кВт/м2;
• детская – 150 кВт/м2;
• прихожая, кухня – 120-150 кВт/м2;
• ванная комната, туалет – 180 кВт/м2;
• застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

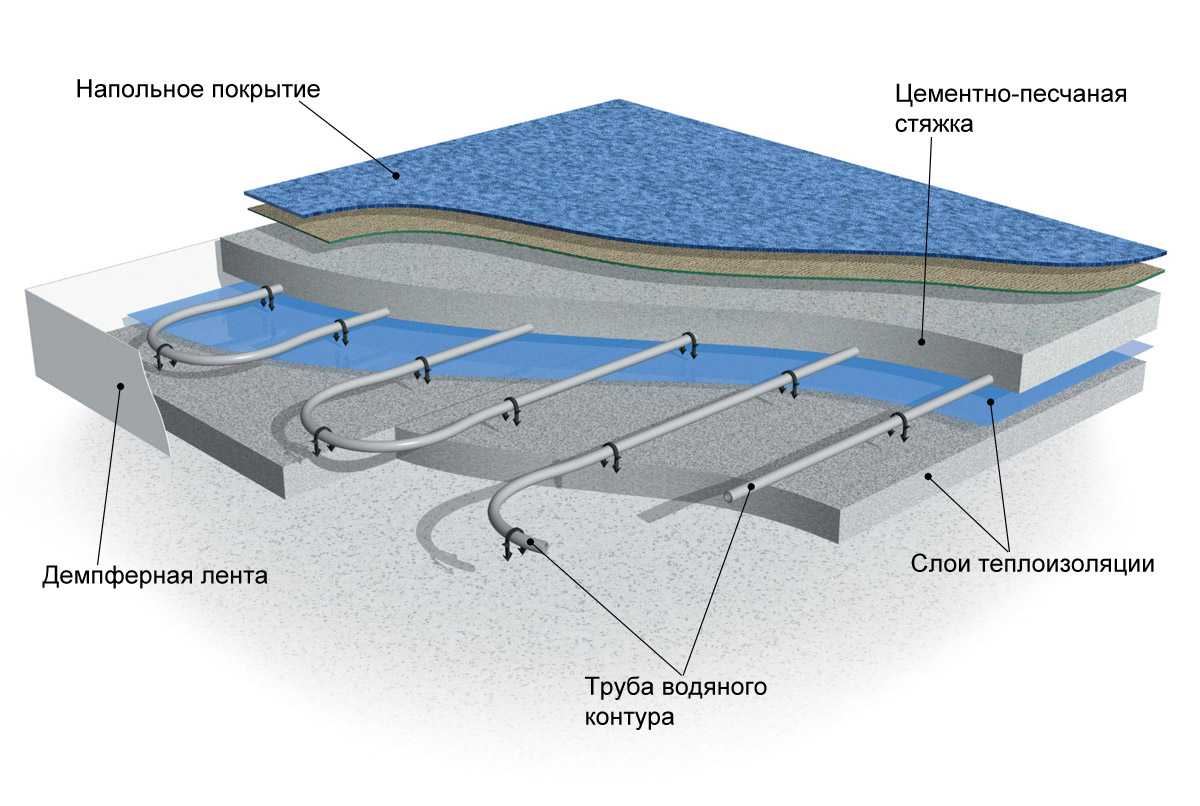

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Настильная технология монтажа

Шаг 1: Если в доме плиты перекрытия не рассчитаны на высокие нагрузки, контур водяного пола можно смонтировать без заливки стяжки. На ровное основание пола укладываются плиты из вспененного полистирола, в которые по схеме монтируются специальные пластины из алюминия, снабженные каналами для труб. Металлические пластины рассеивают тепло, делая прогрев равномерным, они должны покрывать не менее 80% поверхности пола.

Для деревянного основания пола подходит модульная система с использованием листов ДСП, которые укладываются поверх слоя из теплоизолирующего материала. В модулях из древесно-стружечных плит необходимо выполнить пазы для крепления алюминиевых пластин согласно схеме укладки контура. Трубы защелкиваются в каналы пластин.

На втором этаже дома с деревянными полами можно уложить водяной контур по реечной технологии

Важно, чтобы лаги располагались с шагом 300 – 600 мм. Пространство между лагами заполняется теплоизолятором, затем на них набиваются доски высотой от 28 мм таким образом, чтобы между рейками оставалось пространство для укладки отопительного контура

Получившиеся пазы должны имеет ширину около 20 мм.

Шаг 2: Во всех случаях поверх уложенного в пазы контура укладываются листы ГВЛ. Для паркетного пола достаточно одного слоя листов, для керамической плитки либо укладки ламината, основание выполняется из двух слоев ГВЛ.

Выбрав оптимальную технологию укладки, вы сможете без проблем, самостоятельно смонтировать надежный водяной теплый пол.

Видео по теме «Монтаж водяного теплого пола своими руками»:

Непосредственно монтаж труб теплого водяного пола

Две основные схемы разводки низкотемпературного водяного контура.

Осталось разобраться, как уложить трубу для теплого пола. Чтобы максимально эффективно использовать тепловую энергию, полученную от низкотемпературной системы отопления, необходимо проводить утепление пола. Для этого сгодится любой плотный теплоизолятор (пенопласт, ЭППС, минвата, керамзит), но в приоритете, конечно же, экструдированный пенополистирол.

Абсолютно бессмысленно использовать отражающую изоляцию. Во-первых, должным образом она работает только при наличии воздушной буферной зоны. Во-вторых, раствор разъедает алюминиевую фольгу и через пару лет от отражающей поверхности уже ничего не останется. При укладке труб для теплого водяного пола желательно делать гидроизоляцию, чтобы соседей не затопить в случае утечки.

Есть четыре способа раскладки труб теплого пола:

• змейка;
• двойная змейка;
• угловая змейка;
• улитка.

Рассмотрим алгоритм монтажа. Для начала рабочая поверхность выравнивается и укладывается утеплитель. Затем кладется гидроизоляция и проклеивается демпферная лента по периметру помещения. После гидроизоляции кладется армировочная сетка для будущей стяжки – лучше брать листовую, а не в рулонах. На армировочную сетку согласно выбранной схеме крепится труба

Важно хорошо закрепит контур, чтобы он не сместился во время заливания стяжки. Поверх труб заливается бетон

Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. В противном случае пол потрескается.

Будьте крайне осторожны, чтобы не повредить трубы. Определить место утечки в теплом полу сложно. Явные признаки аварии – это скачки давления в системе отопления. Определить точное место можно только тепловизором.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

• площадь комнаты превышает 30 кв м;
• есть хотя бы одна стена длиннее 8 м;
• длина составляет меньше 50 или больше 200% от ширины помещения;
• конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Подготовка основания

Прежнюю стяжку по технологии необходимо устранить полностью, чтобы обнажилось базовое перекрытие. Сразу выровняйте поверхность перекрытия, если отклонение от горизонтали превышает 1 см. Если после удаления старого покрытия пола остались трещины, сколы и щели, используют цементную, либо гипсовую выравнивающую смесь. Далее, убедившись, что на поверхности не осталось пыли, грязи и строительного мусора, поверх нее кладут слой гидроизоляции.

Чтобы снизить непроизводительную потерю тепла, придется дополнительно утеплять перекрытие. Лишь в редких случаях оно изначально готов в этом смысле. Выбор теплоизоляционного материала определяется такими соображениями:

• если теплый пол служит только помощником основной отопительной системы, можно ограничиться вспененным полиэтиленом с отражающим слоем фольги;
• когда квартира расположена над отапливаемыми частями здания, требуется применять экструдированный пенополистирол толщиной 2-5 см, либо не менее прочные заменители;
• в квартирах, разместившихся над холодным подвалом, требуется более серьезная защита — насыпают керамзит и кладут пенополистирол общим слоем 5 см и более.

Современные производители предлагают специальные утепляющие материалы для теплых полов. Одна сторона таких утеплителей имеет каналы для монтажа трубопроводов. Рекомендуется использовать минеральную вату, пенополистирол и особые маты. Чтобы укрепить слой стяжки, используют армирующую сетчатую конструкцию, к которой можно прикреплять трубы. Присоединение их обеспечивается пластиковыми стяжками, поэтому нет нужды в крепежных полосах и особых клипсах. Когда основание готово, нет смысла ждать чего-то еще — пора приступать к установке самого оборудования подогрева пола.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Структура системы

Подобное устройство состоит из нескольких основных слоев, таких как:

1. Трубы.
2. Фольгированный слой, который выполняет функцию отражателя. В качестве настила используются специальные пластины с каналами для труб.
3. Подложка, представляющая собой слой гидроизоляционного материала. Его установка производится непосредственно на грунт, подготовленный под стяжку. Для этого используется полиэтилен или рубероид. Если теплый пол в ванной под плитку укладывается без стяжки, то необходимо использовать гидроизоляционную мембрану.
4. Укладка теплого пола водяного под плитку требует наличия сплошного основания. Если использование стяжки не предусматривается, то вместо нее используется гипсокартон или влагостойкая фанера. ГКЛ, как и натуральное дерево обладает высокими теплоизоляционными показателями.
5. Слой утеплителя. Рекомендуется использовать маты из качественного пенополистирола или базальтовую вату. В случае течи очень быстро намокает и теряет свои первоначальные свойства.

Структура

От предполагаемой толщины конструкции монтаж теплого пола может осуществляться несколькими способами. Этот показатель будет зависеть от наличия фанеры или стяжки, габаритов труб и толщины используемого утеплителя. Минимальная толщина укладываемой стяжки составляет порядка трех сантиметров. В зависимости от места установки будет зависеть и толщина утеплителя.

Из чего состоит система:

1. Котел. Один из самых бюджетных считается электрический, так как стоит несколько дороже. При этом самым экономически выгодным является использование газового оборудования. При выборе котла рекомендуется отдать предпочтение моделям, в которых топка полностью закрыта. Это поможет избежать попадания продуктов остаточного сгорания в жилые помещения. Вместо котла можно использовать имеющуюся дровяную печь.
2. Коллектор. Технология укладки может подразумевать использование этого элемента при условии, что система является основным способом подогрева помещений. Один контур пола может прогреть не более 40 м площади. Для этого понадобится порядка 100 м трубы. В среднем в одном доме находится больше одного контура, каждый из которых необходимо подключить к коллектору, который позволит управлять ними по отдельности. Он состоит их нескольких гребенок, для обратных и подающих труб. В него врезаются другие элементы контроля, такие как регулировочные краны, клапаны, терморегулятор и манометр. Вся конструкция с легкостью помещается в небольшую нишу или шкаф, установленный на стене. От каждого контура проводится по несколько труб.
3. Система насосов. Их кладут для того, чтобы обеспечить напольное покрытие необходимой воздушной циркуляцией. Ведь длина труб огромная, и никакого уклона для стоков нет. Он должен находиться между коллектором и котлом. При этом не стоит забывать и о фильтре, который бы очищал воду.
4. Монтаж теплого водяного пола под плитку. Конструкция зачастую состоит из полипропиленовых или металлопластиковых труб, чье сечение не превышает 2 см. Она укладывается спиралью по всему периметру комнаты в виде витков. Дойдя до середины помещения, разворачивается в обратную сторону и укладывается обратка.

Схема устройств

Чем гнуть металлопластиковые трубы

Во время монтажа системы подогрева придется сделать большое количество изворотов при любой схеме укладки. Хорошо, когда под рукой есть трубогиб со вставками под нужный диаметр. Если же его нет – следует купить специальную пружину, называемую кондуктором. Ее вставляют в трубу или надевают сверху и сгибают под нужным углом. Пластичность металлопластика позволяет обойтись без богатырских усилий. Перед извлечением пружины следует убедиться, что получен требуемый результат и, если есть необходимость, подкорректировать его. При этом способе невозможно согнуть трубу под углом меньше минимального и пережать ее в месте изгиба.

При невозможности использовать пружину операция выполняется осторожно. Труба берется двумя руками на равном расстоянии от середины изгиба так, чтобы большие пальцы подпирали ее, и края медленно опускаются вниз

Если перестараться – геометрия нарушится, что приведет к снижению пропускной способности. Чтобы избежать этого, трубу на участке сгиба нагревают строительным феном. Применение открытого огня категорически запрещается. После такой обработки изделие легко гнется, не теряя формы.
