Электро-водяной теплый пол: виды, характеристики, цены и монтаж

Подогрев дровами

Подогрев воды может происходить при помощи котла на дровахТакой обогреватель можно купить. Модели оснащены регулятором интенсивности горения, отличаются мощностью.

Предлагаем ознакомиться: Стандартные размеры дверных полотен

Плюсы метода:

дешевое топливо;
быстрая установка;
легкость эксплуатации;
быстрый нагрев.

Недостаток подогрева от поленьев – полное отсутствие автоматизации. Требуется постоянное наблюдение за дровами, скоростью их горения. Нельзя установить температуру.

Существуют другие топливные нагреватели – газовые, дизельные. При их работе нужно соблюдать правила противопожарной безопасности.

Дровяной обогреватель можно сделать своими руками из подручных материалов

Монтаж тёплого пола в бассейне

Монтировать в бассейне можно электрические и водяные тёплые полы. Выбирать модель обогрева нужно еще при планировке сооружения, чтобы предусмотреть все нюансы отопительной системы.

Установка греющего пола под чашей

Монтаж начинается с выставления маячков для заливки первого слоя бетона.

В центре устанавливается уровень, ориентируясь на который выкладываются бетонные заготовки, на них монтируется металлический профиль.

По установленным маячкам возводится бетонная стяжка.

После высыхания бетона производится утепление основания чаши бассейна, на него укладывается пенополистирол. Он крепится на специальный клей.

Монтируется трубопровод, который фиксируется крепежами к пенополистиролу. Рекомендовано использовать сшитые трубы из полиэтилена с антидиффузным слоем.

Заливается второй слой бетонной стяжки по маякам, которые были установлены предварительно.

Когда бетон высохнет, его следует выровнять. Можно использовать машинку для выравнивания.

Завершающим этапом укладывается керамическая плитка, которая будет служить дном бассейна.

Чтобы пол работал, его нужно подключить к устройству подогрева воды или к системе отопления дома. Мощность котла следует выбирать с учётом требуемой температуры. Вода, проходя через тэн, нагревается и подаётся в бассейн.

При использовании общедомового котла, или если источником является центральное отопление, требуется обустройство коллектора, так как в них температура превышает необходимую для пола.

Процесс сооружение водяного тёплого пола на обходных дорожках в бассейне, такой же, как и укладка его в других помещениях:

Основание пола должно быть ровным, на него укладывается гидро и теплоизоляционный материал с отражающей поверхностью, которая направлена наверх.

На утеплитель укладывается монтажная сетке, она улучшит сцепление стяжки, и к ней будет крепиться трубопровод.
Монтируются трубы по запланированной схеме. Они фиксируются к сетке хомутами.

Подключается трубопровод к источнику питания. Это может быть автономный Тэн, который настроен на температуру пола. Возможно подпитывание от общей домашней котельной, через насосно-распределительную группу, она обеспечит подачу теплоносителя в пол нужного градуса.

Заливается бетонная стяжка, делается это только после проверки системы на течь.

Когда бетон подсохнет, укладывается керамическая плитка.

Есть вариант упрощённого монтажа кабельного пола на уже готовую стяжку. Для этого в стяжке делаются штробы под провод и датчик температуры, согласно запланированной схеме.

Кабель берётся в силиконовой оболочке, он размещается в штробах и фиксируется скотчем. Провод подсоединяется к установленному терморегулятору. От регулятора протягивается датчик, он так же располагается в проделанной штробе. Затем поверхность шпаклюется или заливается плиточным клеем. Поверх монтируется плитка.

Виды

Для обогрева уличных покрытий используют различные системы обогрева. Каждая модель оборудования отличается способом укладки и техническими характеристиками.

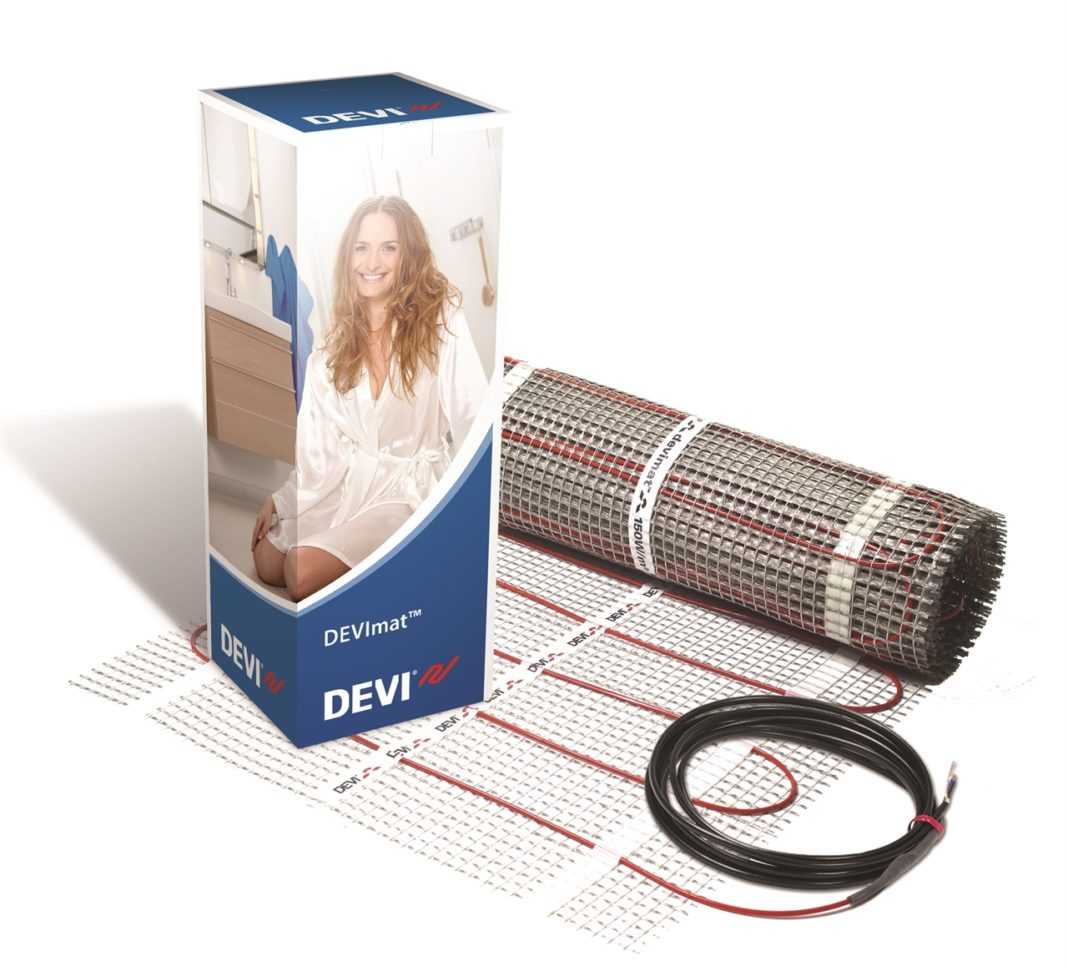

Электрический нагревательный мат

Такое устройство представляет собой греющий кабель, закрепленный на армирующей сетке. Рабочий процесс оборудования осуществляется за счет подачи электрического тока к элементу нагрева. При этом кабель генерирует тепло, которое задерживается на покрытии.

Область применения электрической системы довольно широкая. С помощью кабеля обогревают небольшие площади возле жилых и общественных зданий. Также укладку системы успешно производят на ступеньках, выходящих на улицу. Монтаж оборудования рекомендуется производить на начальном этапе обустройства территории.

Электрический нагревательный мат – один из вариантов теплого пола на улице

Теплый пол с саморегулирующимся кабелем

Такое устройство, нагревательным элементом которого является электрический кабель, имеющий параллельную конструкцию. Система способна самостоятельно изменять мощность в зависимости от температурного режима окружающей среды. За счет такой особенности происходит значительная экономия электрической энергии, а поверхность пола прогревается равномерно.

Водяной пол

Прогрев поверхности при применении устройства такого типа происходит с помощью теплоносителя в трубопроводе. Функционирует оборудование от котла. Основным преимуществом использования системы считается экономичность использования и высокая эффективность. При этом монтаж водяного контура можно проводить на достаточно больших территориях. К недостаткам часто относят высокую стоимость на установку всего оборудования.

Выбор подходящего вида

Выбор типа подогревателя зависит от:

финансовых возможностей владельца;
объема бассейна;
природных условий;
функционирует бассейн круглый год или нет;
бассейн крытый или открытый;
фирмы-изготовителя, покупать приборы нужно у известных компаний, например, Intex, Bestway.

Подогреватели делятся на несколько видов:

газовые;
топливные;
гелио или солнечные;
электрические.

Лучше определиться с типом нагревателя на этапе строительства бассейна. Тогда будет легче интегрировать его в систему.

Нагреватель, работающий на электрической энергии, компактен, его быстро можно установить. Пригоден для прогрева бассейнов небольших размеров, максимум до 35 м3. При установке аппарата большой мощности — около 15-18 кВт, нужно учитывать наличие трехфазного питания.

Также нужно просчитать возможности проводки. При большой мощности она может сильно нагреваться и гореть. Круглосуточное использование электрического нагревателя обойдется дорого. Аппаратом мощностью 2 кВт можно прогреть примерно 5 м3 воды. Работает в паре с водяным фильтром.

Нужно обратить внимание на корпус и ТЭН изделия. Пластмассовый корпус хрупкий, но стоит дешевле и не поддается коррозии

Каркас из нержавейки надежнее, но весит больше. Если предполагается наполнение бассейна морской водой, то ТЭН должен быть изготовлен из титана или никеля.

Электрический нагреватель нельзя включать, если в бассейне находятся люди.

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Самый доступный вариант нагрева — от солнца

Для изготовления производительного и интересного варианта понадобятся такие составляющие:

черный лист сотового поликарбоната;
полипропиленовая труба диаметром 25 мм;
фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
циркуляционный или дренажный насос;
фильтр.

Последовательность изготовления будет следующей:

Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
С другой стороны патрубок закрывается при помощи пластиковой заглушки.
Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
Места стыков промазываются клеем, который устойчив к воде.
Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
К нижней части производится подключение подающей трубы, к верхней — отводящей.
В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
Ко второму выходу из насоса подводится труба от нижней части коллектора.
Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.

Два слоя поликарбоната

Отрезки трубы с фитингами и шлангами

Переходник

Вставляется поликарбонат

Водонагреватель из поликарбоната

Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:

металлопластиковая труба диаметром 16 мм;
стекло;
черная краска в баллончике, устойчивая к температуре;
обрезная доска 10×3 см;
шуруповерт;
саморезы;
лист оцинкованного металла размером 1×2 м;
ножовка по дереву.

Сборка всей конструкции осуществляется так:

Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
Они скручиваются между собой в прямоугольник.
Задняя часть зашивается листовым металлом.
Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
Похожий вариант Два контура соединяются между собой в одну замкнутую систему.
Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
Внутри все снова красится черной краской из баллончика.
В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
От коллектора труба опускается непосредственно в бассейн.

Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.

Санитарными нормами установлены следующие показатели температуры воды:

дети до 7 лет 30-32 градусов;
дети старше 7 лет 29-30 градусов,
взрослые 24-28 градусов.

В условиях средней полосы России данный способ не эффективен. Чтобы достичь комфортной температуры воды, необходимо использовать устройство водоподогревательного оборудования

Сохранение тепла

Как нагреть воду в бассейне понятно. Есть и фабричные, и самодельные нагреватели

Но не менее важно ее сохранить. Большая часть тепла уходит из воды в ночное время

Основная задача – снизить потери. Делают это устраивая над бассейном навес. Он может быть стационарным, раздвижным, откидным и т.д.

Если навес, по какой-то причине, не вариант, можно снизить потери при помощи покрывала. Есть пленки, плавающие на поверхности. Они имеют множество воздушных пузырьков и непрозрачную поверхность. Пленку расправляют на поверхности вечером, и снимают после того, как вода достигла комфортной температуры.

Сохранить тепло и ускорить прогрев воды можно при помощи покрывала, которое плавает на воде

Кроме плавающих пленок есть тенты, которые накидываются сверху на конструкцию. Но они достаточно неудобны — даже если бассейн имеет три метра ширины, в одиночку натянуть или свернуть тент довольно проблематично. А помощники есть далеко не всегда. Тем не менее, можно использовать и тенты – они достаточно эффективны. Тем более, что их легко заменит, скажем кусок брезента, плотной (лучше непрозрачной) пленки, и т.д.

Для прямоугольного бассейна чтобы расправлять и собирать тент было легче, вдоль одной из сторон (короткой) с расстоянием 1-1,5 метра можно прикрепить легкие планки. Тогда держась за планки проще раскладывать и собирать покрывало.

Можно сделать что-то типа такого укрытия из пленки и планок

Установка ТП

Для обеспечения максимальной эффективности в использовании теплые полы, монтируемые своими руками, должны включать в себя:

слой гидроизоляции;
утеплитель;
отражатель – лучше совмещать его с слоем утеплителя;
разводку водяных труб – лучше всего использовать бесшовные варианты, они сводят риск появления протечек к минимуму;
слой армирующей сетки – к нему фиксируются трубы;
цементную стяжку;
а в завершении укладывается слой керамической плитки.

Терморегулятор

Чтобы сделать своими руками ТП в бассейне, нужно изначально составить грамотный проект. Это поможет избежать многих ошибок и недочетов при его изготовлении.

Плюсы использования теплых полов в бассейнах

Для оформления пола в бассейнах применяется кафельная плитка. А этот материал относится к холодным, поэтому даже когда в помещении тепло ходить босиком по керамике дискомфортно. А если обходные дорожки, прогреваются от теплых полов – наступать на них гораздо приятнее.

Еще один момент – на кафель постоянно попадает открытая вода. А это приводит к двум вещам:

в помещении повышается влажность;
ходить по мокрой плитке опасно – есть риск поскользнуться.

Теплые полы решают и эти проблемы – вода испаряется с теплой поверхности быстрее, поэтому в помещении становится гораздо суше. Да и ходить по сухой плитке безопаснее.

Полы из плитки

К дополнительным преимуществам отопления, относится и возможность подогрева воды полами в чаше бассейна. Обычно для этого используется специальное оборудование, включающее в себя нагревательные тэны. Однако никто не мешает проложить своими руками водяные трубы для теплых полов по дну чаши.

Особенности проектирования бассейна в здании

Бассейн в помещении привлекателен тем, что эксплуатируется в любое время года. Но обустроить его можно только по предварительному проекту, заложив помещение и все инженерные коммуникации в план дома.

Строительство бассейна после постройки здания возможно в любом помещении, если оно подходит по размерам и оснащено необходимыми для функционирования разводками труб для наполнения чаши и слива воды в канализацию. Это может быть подвал, чердак, цокольный этаж. Чаще всего принимается решение установить чашу возле сауны.

Заранее нужно решить, для каких целей предназначен бассейн – для тренировок или отдыха. В первом случае дорожка должна быть достаточной для плавания длины. Во втором – захочется установить джакузи, массажную установку и другое спа-оборудование.

Требования к помещению

Чтобы правильно построить бассейн, необходимо учесть множество факторов:

уровень грунтовых вод и состояние грунта на участке;
расположение солнца на протяжение дня;
коммуникации и доступ техники к месту стройки;
степень изолированности помещения от посторонних наблюдателей.

Помещение должно иметь достаточные размеры, чтобы вокруг чаши оставалось место для прохода людей. Заранее нужно определиться с формой самой чаши и рельефом дна.

Фундамент дома должен быть достаточно прочным, чтобы выдержать дополнительную нагрузку. Вода из скважины подводится в дом.

Чтобы обслуживать помещение, необходима качественная электропроводка с высокой степенью защиты от попадания влаги. К тому же напряжение должно соответствовать нагрузке.

Особые требования к канализации: септик должен быть достаточно вместительным, чтобы в него периодически сливать большой объем жидкости. Лучше, если канализация в доме городская.

Если внутри дома условия не позволяют установить чашу, так как это не было запланировано на стадии проекта, единственный вариант – выделить комнату и обустроить там каркасный бассейн. Его можно демонтировать в любой момент и снова собрать. На это уйдет меньше средств.

Отделка помещения выполняется влагостойкими материалами. Обходные дорожки – из нескользящей плитки, чтобы уменьшить риск падения в воду. Чтобы зона вокруг чаши была сухой, необходимо обустроить отводные каналы. Они нужны для тока лишней воды после мытья помещения.

Вентиляция

Для эксплуатации бассейна в помещении должна функционировать приточно-вытяжная вентиляция. На одного человека объем воздуха 80 кубических метров в час. Если воздухообмен усилен, температура в помещении будет ниже, если снижен, то повысится влажность. Ее показатели колеблются около 65% при нормальном воздухообмене.

Размеры

Размер бассейна определяется свободной площадью в помещении. Необходимо оставить место для зоны отдыха (если планируется) и дорожек для перемещения.

Пластиковые чаши можно приобрести любого размера и формы и даже заказать по своим собственным параметрам. В настоящее время это не представляет сложности.

Установка полипропиленового бассейна своими руками

Вовремя установки большого полипропиленового бассейна понадобится создать надежное основание: масса получится более чем значительной и чтобы избежать воздействия сил пучения, необходимо залить бетонную армированную плиту, а также защитить стены чаши при помощи бетонного каркаса.

Готовим основание

Первый этап установки полипропиленового бассейна своими руками — земляные работы: рытье котлована. Затем насыпают и трамбуют гравий и песок

После того как котлован вырыли, грунт на дне выравнивают и трамбуют. Затем насыпают гравий или строительный мусор средней и мелкой фракции. Все это трамбуют. Причем использовать лучше виброплатформу. Самодельными колодами и лопатами ничего стоящего вы не сможете сделать. Затем насыпается слой крупнозернистого песка.

Подготовка армирующего пояса

Следующий этап — укладка армирующего пояса. Если грунты не склонны к пучению, подпочвенные воды близко, можно обойтись одним поясом арматуры. В противном случае понадобиться вязать два слоя арматуры. Один от другого на расстоянии 10 см.

Армирование основания — кропотливая работа

Подготовка основания под бассейн вплоть до мелочей повторяет рабты по созданию плитного фундамента. О том, как его делать и как рассчитать количество арматуры читайте в статье «Расчет количества и стоимости арматуры»

На этом этапе в арматуре закрепляются трубы под донный слив. Он есть практически в любом бассейне. Если его не сделать, откачивать воду придется при помощи насоса. Хотя, решение за вами.

Заливка бетона

Заливают основание для пенополистирольного бассейна бетоном со щебенкой. Пропорции стандартные: на 1 часть цемента (марки не ниже М300), берут 2 части песка и три щебенки. Воды — чуть меньше одной части. Все это перемешивается и заливается в котлован. Слой должен покрывать верхний пояс армирования не менее чем на 5 см. Для улучшения характеристик бетона и его равномерного распределения используйте вибраторы для бетона.

При таком составе основание будет вызревать не менее 28 дней. Ускорить процесс в разы можно, если использовать присадки, ускоряющие схватывание бетона. С их использованием воды нужно меньше, и начинать дальнейшие работы можно будет примерно через неделю-полторы.

Утепление дна

Так как в большинстве случаев для комфортного купания вода нуждается в подогреве, устанавливают обогреватели для воды в бассейне. Чтобы не греть напрасно землю, нужно дно утеплить. Для этого используют плиты экструдированного пенополистирола высокой плотности — не менее 35 кг/м 2 .

На бетонную плиту укладывают пенополистирольные плиты

Установка и заливка чаши

На готовое и утепленное основание опускается полипропиленовая чаша для бассейна. К ней подводятся все необходимые трубы: слива и подачи воды, подсветки (если она будет). После проводят работы по теплоизоляции стенок: их тоже обклеивают пенополистиролом.

По периметру чаши тоже устанавливается арматура

После схватывания бетона опалубку убирают. Работы по гидроизоляции при установке полипропиленового бассейна не проводят: ему влага нестрашна. Расстояние между стеной котлована и бассейна засыпают грунтом и трамбуют. Последний этап — отделочные работы. Немалое число вариантов приведено на фотографиях.

В этом видео показан весь процесс от рытья котлована до финишной отделки. Но сделано неармированное основание. Также стенки только засыпались песком, без заливки бетоном. Для больших бассейнов это спорное решение: при пучении стенки может выгнуть, а также разрушить плиту. Такой вариант пригоден только на непучнистых грунтах с низким уровнем подземных вод и небольшим количеством осадков в осенне-зимний период. Но в основном процесс понятен.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

Насосно-смесительный узел;
Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

Максимальное рабочее давление: 10 Бар;
Максимальная температура воды: 90°C;
Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
Количество входов/выходов от 3 до 12;
Давление рабочее 10 Бар;
Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

Полистирольная система теплый пол

Обогрев пола в квартире и доме: типы обогрева полов

Стяжка для теплых полов: варианты, толщина и растворы

Три применения нагревательного кабеля: обогрев кровли, пола и труб

Бетонные и настильные системы теплого пола

Преимущества теплых полов в бассейне

Тёплые полы способны равномерно прогревать помещение. При их обустройстве отсутствуют горячие и холодные зоны. Такие системы экономичны, так как рабочая температура ниже радиаторной, и они не портят интерьер, так как спрятаны под напольном покрытием.

Пол в бассейне в основном отделывается керамической плиткой — холодный материал, поэтому ходить по такой поверхности не комфортно.

Еще одна особенность полов в бассейне — на них периодически попадает вода, а это приводит к повышенной влажности. Кроме того, есть риск травматизма, из-за возможности подскользнуться на мокрой плитке. Всё это, так же под силу решить полам с обогревом. Ведь испарение воды с тёплой поверхности происходит быстрей.

Кроме того, плюс тёплых полов в чаше бассейна — подогрев воды.
