Теплый пол в бане под плитку, какой лучше: электрический или водяной, монтаж

Монтажные работы

Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками «). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

Перед тем, как сделать теплый водяной пол в бане, необходимо:

убедиться, что поверхность для монтажа ровная;
продумать путь прокладывания труб;
выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

экологичность;
экономичность;
обеспечение постепенного естественного прогрева;
отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы. Слои теплого водяного пола

Слои теплого водяного пола

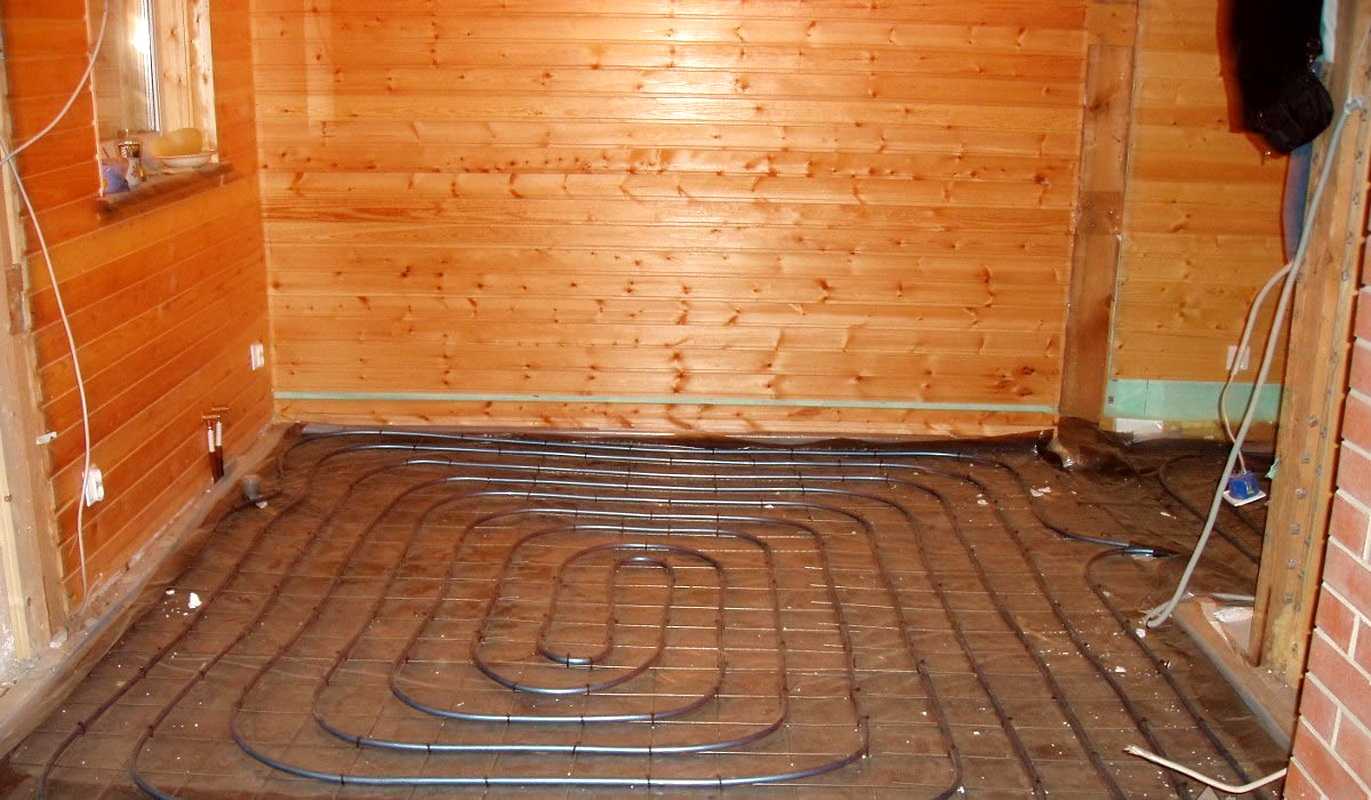

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

улитка;
змейка;
двойная змейка.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

Если мощности печки не хватает, рекомендуется сварить аккумуляторный бак

Укладка контуров в бане не отличается от аналогичных работ в любом другом помещении.

Электрический кабельный пол: характеристики и метод установки

В основе этой отопительной системы лежит нагревательный кабель. Устройство теплых электрических полов в бане полностью безопасно, так как прямого контакта с влагой не будет.

Сам кабель может быть:

Одножильным. Имеет большее электромагнитное излучение, оба его конца должны быть закреплены на термостате.
Двужильным. Меньшее электромагнитное излучение, второй конец не крепится к термостату.

В целом, обычному человеку заметить разницу в работе этих двух видов практически невозможно.

Пример схемы подлючения электрического кабельного пола

Важно отметить, что при монтаже следует соблюдать не только стандартные 5 см от стены и 10 см от других источников тепла, но и шаг между витками. Каждый производитель имеет свои требования на этот счет

Посмотреть конкретные цифры можно на упаковке.

Сама процедура установки проста. В качестве основы для крепления нередко используется специальная сетка, однако можно обойтись и скотчем. Соблюдая все правила, кабель прокладывается по всей необходимой площади пола.

Важно помнить, что лучше избегать расположения кабеля на участке, где будет ставиться мебель. Если выполнять все этапы пошагово, электрический теплый пол в бане можно установить и собственными руками

Тем не менее, для его подключения рекомендуется воспользоваться услугами профессионалов

Если выполнять все этапы пошагово, электрический теплый пол в бане можно установить и собственными руками. Тем не менее, для его подключения рекомендуется воспользоваться услугами профессионалов.

К безусловным плюсам такой системы относится:

полный контроль за температурой;
возможность протапливать баню в любое время;
быстрый прогрев полов.

Тем не менее, необходимо напомнить, что потребляет такой теплый пол немало электроэнергии. По этой причине он врядли подойдет, если баней планируется пользоваться очень часто.

Обустройство протекающего пола в зависимости от типа монтажа

Выполнить монтаж протекающего пола можно разными способами:

Обустроить слив еще на этапе строительства. Для этого можно использовать как ленточный, так и столбчатый фундамент, поднятый более чем на 50 см над поверхностью земли. Также на этапе строительства стоит побеспокоиться об обустройстве системы вентиляции, шахты которой размещаются на высоте не более 30 см от земли. Сливная яма устраивается в подполье. Для этого роется котлован глубиной более 70 см, в который вставляется канализационная труба. Этот вариант канализации может использоваться на тех участках, почва которых неплотная и прекрасно впитывает воду. Труба располагается под уклоном и позволяет скопившейся в подполье воде уходить в почву.
В бане на винтовых сваях можно не обустраивать канализационную систему, но такое помещение может использоваться только летом. Сооружение поднимается над поверхностью участка, и вода попросту протекает через пол. Пространство между столбами заполняется дренажным материалом: керамзитом, щебнем, песком.
Полноценная канализация применяется для бань, которые используются круглый год. Отработанная вода с пола попадает сразу в систему и транспортируется к отстойникам. Такой пол создается особенно прочным и герметичным. На нем может быть применена система полов с подогревом.

Установка теплого пола в комнате отдыха может быть выполнена посредством использования обогревающих элементов. Прежде чем приступить к строительству бани, необходимо определиться с конструкционными характеристиками сооружения. К примеру, в каркасной бане полы можно обустроить комбинированным способом: в помещении для отдыха – электрические, в помывочной – протекающие с полноценной канализацией.

Баня – это место, в котором можно не только помыться, но и прекрасно провести время. Она должна не только обеспечивать свое прямое предназначение, но быть комфортной и уютной. Создавать ее необходимо в одном стиле. Стены, пол, мебель, топка – все должно гармонично дополнять одно другое. Прежде чем приступить к строительству бани из бруса, продумайте каждую деталь, и тогда ваша баня будет радовать вас многие годы.

Особенности монтажа

Требование к монтажу кабеля: укладка должна быть равномерной, без растяжений и больших перегибов. Расстояние до нагревательных приборов – десять сантиметров и больше, до стен – не меньше пяти.

После укладки и тестирования поверх кабеля или матов кладут арматурную сетку и заливают цементную стяжку. Стяжка должна полностью схватиться (около месяца), только потом можно начинать укладку покрытия.

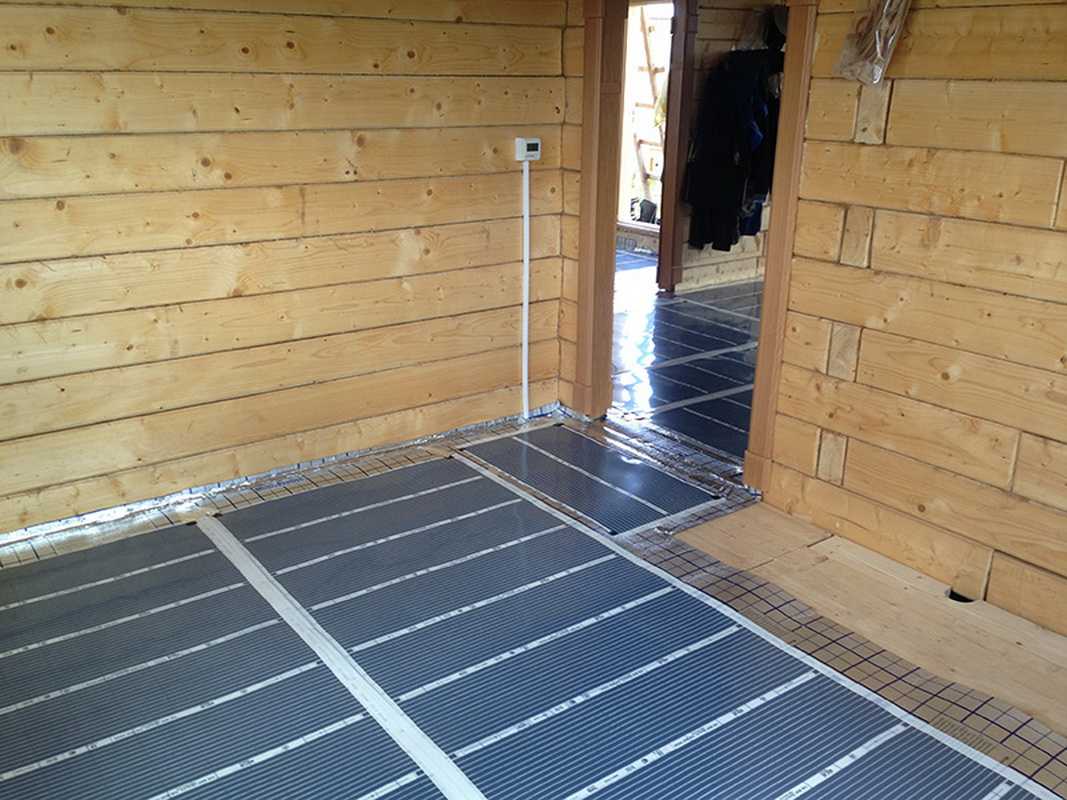

Инфракрасную пленку кладут на отражающую фольгированную подложку (изолон и др.), крепят к основанию скотчем. Поверх термопленки обязательно нужна гидроизоляция.

Все стыки гидроизоляции следует тщательно проклеить для полной герметичности. Плитку можно класть поверх защитного слоя на плиточный клей.

Сливную воронку сточной трубы необходимо тщательно гидроизолировать.

Рассмотрим подробнее, как сделать электрический теплый пол в бане своими руками по грунту (на ленточном фундаменте):

Снять почвенный слой около 20 сантиметров, добраться до глины.
Насыпать песчаную подушку, утрамбовать.
Уложить сливную трубу с водяным затвором и заглушкой.
Уложить гидроизоляцию (толстый полиэтилен, рубероид или специальную мембрану). Класть этот слой нужно с заходом на стены, проклеивать швы.
Уложить утеплитель – пенопласт не меньше десяти сантиметров или экструдированный пенополистирол 5 сантиметров. Не минеральную вату, т.к. она гигроскопична. Плиты следует класть плотно, чтобы не образовывались мостики холода.
Уложить сверху утеплителя армирующую сетку.
Залить черновую стяжку не меньше 5 сантиметров, выровнять по маячкам.

Электрический пол в бане

Это отличный выход для загородных поселков, где нет централизованного отопления, но стоит учитывать большой расход электроэнергии. Хотя при грамотной организации монтажа и утеплении всей бани и ее фундамента их можно значительно уменьшить.

Система безопасности теплых полов

Перед покупкой и обустройством одного из вариантов электрического пола, необходимо произвести расчеты и определить предполагаемый расход ресурса, предусмотреть выдержит ли такие нагрузки сеть.

К помещению бани также предъявляются высокие требования:

все компоненты и сам теплый пол обустраивается только в сухих и чистых комнатах;
верхнее напольное покрытие укладывается аккуратно, чтобы не повредить при этом нагревательные элементы, находящиеся под ним;
настил выбирается в зависимости от особенностей помещения.

Принцип работы электрических полов

Поверхность такого пола служит своеобразной передаточной панелью, излучающей тепло по всему периметру помещения. Сам нагревательный элемент представляет собой систему кабелей, заключенных в стяжку или находящихся под плиткой.

Принцип обогрева помещения основан на преобразовании электрической энергии в тепловую, за счет которой и происходит обогрев бани.

Встроенный в систему терморегулятор поддерживает комфортную температуру, и если она сильно повышается, то его автоматика срабатывает и отключает всю систему.

А когда в помещении становиться прохладно включает систему вновь.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

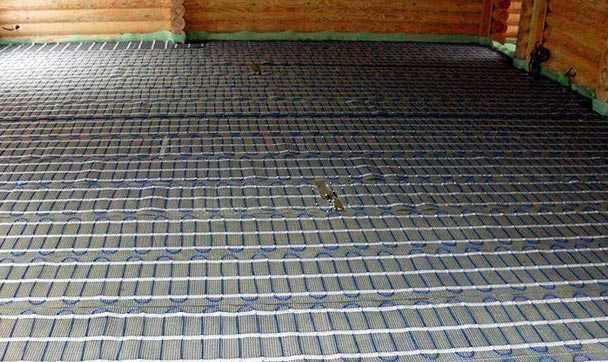

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Использование матов

Для обогрева используют кабельные или карбоновые маты. Кабельные системы представляют собой сетку, на которой установлен проводник. От рулона отрезают мат определённого размера. Соединение с проводником параллельное.

Для узла соединения необходимы пластиковые муфты, которые изолируют битумным скотчем. Для дополнительной защиты используют гофрированные трубки.

Карбоновые маты выполнены из отдельных стержней, которые соединены между собой посредством провода. Соединение такое же, как и у кабельных матов, параллельное. Все узлы изолируют и защищают гофрой.

Между стержнями или витками кабеля устанавливают термодатчик. Все проводники выводят из помещения и подключают к регулятору; используют УЗО. Систему закрывают клеевым раствором, укладывают плитку.

Корректировать маты, нарушать целостность нагревательных элементов не рекомендуют. Если площадь помещения меньше, чем размер матов, не получается выдержать все нормативы, то используют другую систему.

Оптимальным обогревом душевой кабины является жидкостное напольное отопления. В городских квартирах используют электрические нагреватели, но под кабину или под ванну их не устанавливают. Систему монтируют только на полезную площадь.

душевая кабинка своими руками

Заголовок: душевая кабинка своими руками

Заголовок: Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6

Заголовок: Теплый пол под плитку видео

Покрытия для теплого пола в бане

Отличным вариантом для финишного покрытия в бане является керамогранитная плитка. Она совершенно не боится влаги.

Также можно использовать обычный кафель, но он очень скользкий – нужно будет всегда наступать осторожно. Как вариант, поверх плитки (да и поверх наливного пола) можно постелить специальные коврики для ванных комнат

Для укладки плитки в моечную и парилку нужно использовать морозостойкий клей. А швы советуется затирать не обычными затирками, а силиконовым герметиком – это предотвратит трещины из-за температурного расширения, а также обеспечит водонепроницаемость.

Укладка плитки на теплый пол

Дерево, как ни странно, один из самых неудачных материалов для полов во влажной моечной. Они неизбежно напитываются влагой. А в случае с тёплым полом – плохо от него прогреваются. Если хочется натурального дерева – можно уложить паркет или решётку в парилке и раздевалке. Подойдёт для комнат отдыха и пробка.

Стоит избегать очень гладких покрытий, например, линолеума.

Оптимальный вариант решения проблемы

В частной бане, гораздо приятнее под ногами иметь деревянный пол. Но разрушающее воздействие сырости, для древесины губительно. Одновременно с этим, подогрев пола в бане, просто манит своим комфортом. Но есть выход, который позволяет интеграцией одного типа оборудования, сразу получить максимальную пользу, в частности:

Тёплый пол;
Сухое подпольное пространство;
Слив через протекающие полы;
Минимальные капиталовложения.

Всё это возможно при организации воздушного обогрева пола. И ещё одним немаловажным преимуществом, является возможность организовать единый обогрев всего напольного покрытия.

Виды теплых полов в баню

водяные;
инфракрасные;
кабельные электрические;
воздушные и смешанные.

В первую очереди владелец должен рассчитать смету и определить финансовые возможности обустройства теплого пола. Водяной пол, к примеру, требует наливного пола и идеальной ровной поверхности. Системы кабельного типа нуждаются в электроэнергии, что увеличит не только счета, но и мощность на проложенную проводку.

Самые доступные из всех – инфракрасные, которые не требуют особых условий, но и прогревают не слишком толстые слои. Воздушную систему ставить очень дорого, поэтому дополнительную информацию стоит поискать в свободном доступе в сети и на специализированных форумах.

Водяные теплые полы в бане

Обустраивая водяной пол под плиточный или деревянный, необходимо проверить поверхность на ровность, спроектировать ход ведения труб и выбрать материал их изготовления. Система нагрева напольного покрытия – аналог традиционного отопления, но расположенный внизу.

Своими руками водяной теплый пол сделать сложно, поскольку трубопровод и петли контура требуют опыта укладочных работ, а недочеты приведут к поломке системы. Укладка проводится по определенной схеме – змейка, одинарная или двойная, или улитка.

От схемы зависит путь распределения тепла, в случае парилки стоит сделать улитку.

Последовательность выполнения контура водяного пола:

выравнивание поверхности, в лагах или перекрытиях из дерева делаются особые выемки, по которым будет укладываться контур;
прокладка теплоизоляционного слоя, повышающего теплоотдачу;
монтаж поверхности – маты с бобышками и гибкие трубы, укладываемые между ними. Крепление может быть из аналогичных материалов;
укладка контура, при этом петли не должны содержать крутых поворотов, в которых возникают воздушные пробки;
проверка система и пробный пуск, определяют места возможных неполадок и утечек;
заливка стяжкой и монтаж выбранного напольного покрытия.

Электрический кабельный пол

Отопление полов электрической системой основывается на греющем кабеле. Не стоит бояться за электричество во влажной среде – прямого контакта не возникнет, поэтому система абсолютно безопасна для человека. Кабель используется одно- или двужильный:

в одножильном кабеле присутствует большое э/магнитное излучение, поэтому концы кабеля фиксируются на термостате;
двужильный кабель отличается небольшим излучением и не требует возврата конца кабеля к термостату.

После выполнения работ определить разницу при эксплуатации практически невозможно. Профессионалы рекомендуют сразу определяться со схемой укладки кабеля – змейка предпочтительнее прочих рисунков, потому что кабель по всей своей длине не имеет потерь тепла.

От стен нужно отступить 0,05 м, а от батареи или котла – 0,1 м. Установка элементарна: кабель крепится к сетке или на скотч, конструкция укладывается по всей площади пола. Места, где будет мебель или массивные предметы не стоит отапливать.

Достоинства электрического обогрева полов:

возможность абсолютного контроля нагрева;
баня протапливается в независимости от времени года и других факторов;
пол нагревается очень быстро, что повышает комфорт для владельца.

К недостаткам можно отнести высокое потребление электроэнергии, что невыгодно при редком использовании парилки.

Инфракрасный обогрев

Самый простой в монтаже и эксплуатации пол – инфракрасный. Эта система пленочная, имеет внутри вставки из теплопроводящих материалов. Инфракрасный обогрев просто сделать собственноручно, стоит недорого, позволяет задавать точные параметры обогрева, не требует ремонта, если одна из пластин перестает работать.

Выполняя работы своими руками, начинают обычно с теплоизоляционного слоя. Пленку с инфракрасным излучением можно расстилать по любым поверхностям, поскольку ограничений на основание нет. По всей площади парной раскатывается рулон обогревающей системы, подключается к сети (общая сеть питания).

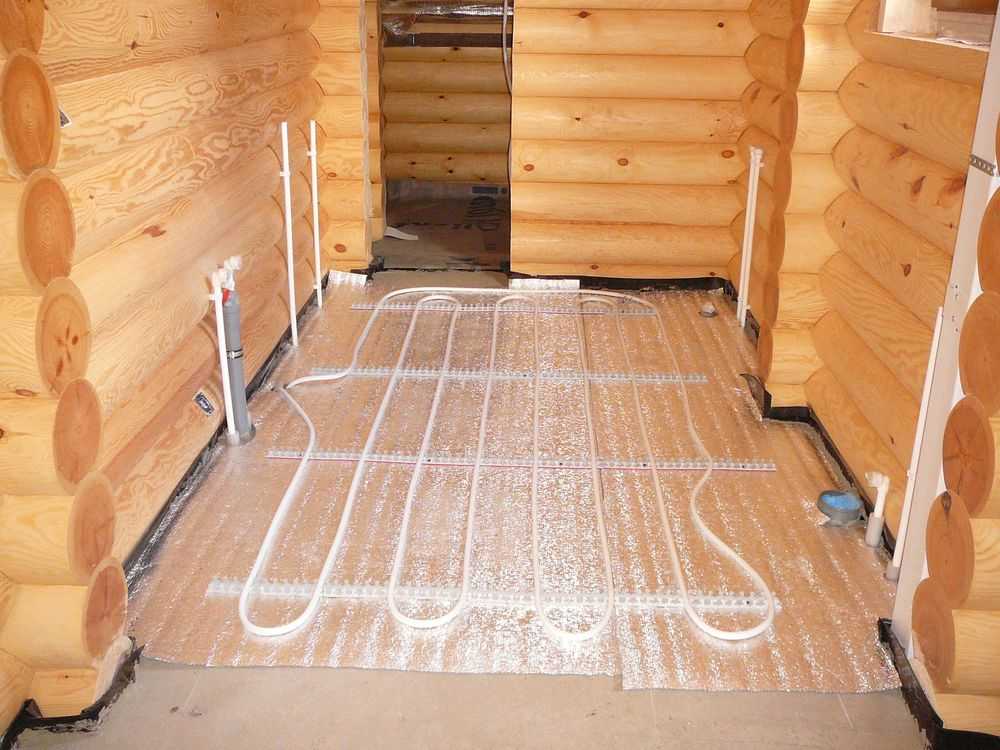

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:

Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Выбор греющих систем по теплоносителю

Прежде чем задумываться о производителях или вариантах монтажа, сначала нужно определиться, какой пол с точки зрения применяемого теплоносителя будет оптимальным в вашем конкретном случае.

В квартирах, расположенных на первых этажах, полы чаще всего нуждаются в подогреве

Что нам в этой задаче известно, так это то, что поверх тёплой системы будет укладываться керамика, ведь мы рассматриваем возможность обогрева именно такого пола. А неизвестно, где именно этот самый пол находится — в частном доме или в квартире многоэтажного дома. А разница есть.

Электричество или вода – что лучше?

В греющих системах применяется только два вида теплоносителя: вода и электричество. Вода течёт по трубам, и ничего другого пока для неё не придумали. А вот электрические нагревательные элементы, на основе которых устраивают напольное отопление, подразделяются на подвиды, в которых, по сути, меняется только форма, влияющая на процесс укладки.

Виды теплых полов

В остальном, что кабель, что ИК-пленка или стержни, при всём своём конструкционном отличии всё равно работают на электричестве. То, что этот вид теплоносителя является у нас в стране наиболее дорогостоящим, ни для кого не секрет — и это причина номер один, по которой предпочтения застройщиков и заказчиков отдаются водонагревательным конструкциям.
Вторая причина – это наличие монолита в структуре пола. Под плиткой, укладываемой на бетонное основание, греющие системы работают наиболее эффективно с точки зрения теплотехники. Ведь и бетон, и керамика – это камень, а любой камень очень медленно нагревается, и столь же медленно отдаёт тепло.
По совокупности этих причин тёплые полы, которые являются частью проекта жилого помещения в новостройках, всегда бывают водяными и чаще всего выполняются в виде второго контура, подключённого к отопительному котлу.
Если же тёплый пол требуется внедрить в уже эксплуатирующуюся систему отопления, то, чтобы не менять её структуру, есть возможность подключить напольные водяные трубы для определённого помещения через батарею.

Способ работы системы «теплый пол»

Чтобы сделать в квартире водяной пол, нужно сначала найти место для бойлера

На картинках снизу представлен весь выбор греющих элементов, который у нас вообще имеется.

На воде:

Водяные трубы

На электричестве:

Греющий кабель

Греющий мат

ИК плёнка

ИК стержни

На основании сказанного выше становится понятно, что для частного дома наиболее оптимальным является вариант с водяными трубами. Исключение составляют лишь некоторые помещения, в которых может понадобиться обогревать и другие поверхности – стены или потолок, для которых ничего кроме инфракрасной плёнки не подойдёт.

Например, это может быть мансарда, в которой чаще всего и перекрытие-то не бетонное, а балочное. В этом случае плитка монтируется не по монолитному, а по сборному основанию (фанера, ЦСП, OSB). В таком пироге все материалы обладают низким коэффициентом теплопроводности — даже клей для плитки используется не на цементной, а на полимерной основе.

Ламинат и теплый пол в одной конструкции

Это значит, что материалы и сами не нагреваются, и тепло почти не отдают, поэтому и эффективность тёплого пола намного ниже. Вид теплоносителя здесь значения не имеет. Главное — чтобы была возможность монтировать греющие элементы в стяжку, так как в качестве финишного покрытия будет использоваться плитка.

Греющие маты идеально подходят для плиточных покрытий

Теоретически в стяжку можно уложить любые нагревательные элементы, но на практике для инфракрасной плёнки это не лучший вариант.

Как делать не надо

Плёночный подогрев гораздо удобнее применять на сборных основаниях с закладкой под черновой слой, либо внедрять его под покрытия, монтирующиеся сухим способом – доску, ковролины, декоративные плиты, пробку и т. д. Так что выбор для плитки остаётся между водяными трубами, погонажным кабелем и матами на сетке.

Теплый пол в бане под плитку, какой лучше
