Для чего делают температурные швы в бетонных конструкциях

Чем заполнить швы в отмостке

Материалы, предназначенные для заполнения специально созданных швов (вне зависимости от их размеров, разновидности), отличаются такими характеристиками: упругие, пластичные, легко сжимаются, впоследствии сжатия моментально восстанавливают изначальную форму.

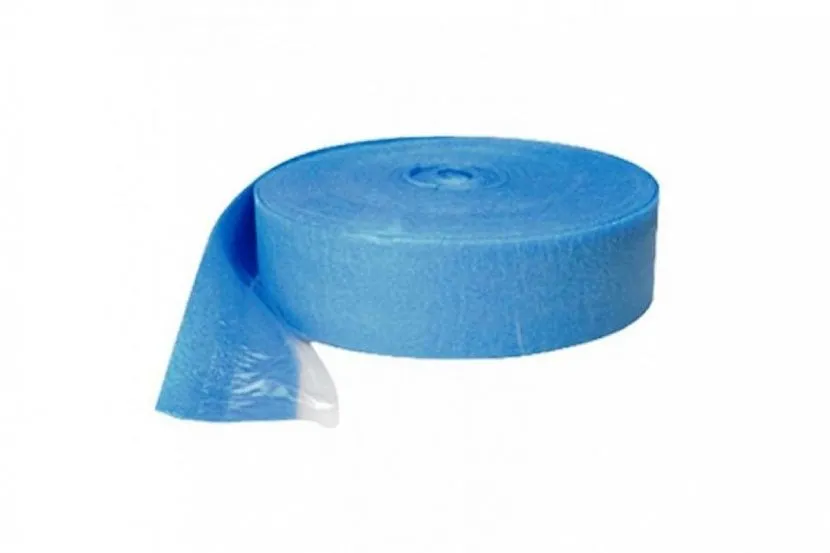

Демпферная лента

Предотвращает растрескивание стяжки во время ее высыхания, компенсирует нагрузки от близлежащих строительных конструкций (стенок, колонн). В продаже существует огромный выбор таких изделий, что позволяет обустроить любые по размеру бетонные поверхности.

Укладка демпферной ленты производится вручную, лучше всего использовать ее самоклеящиеся вариантыИсточник teplo-klimat.com.ua

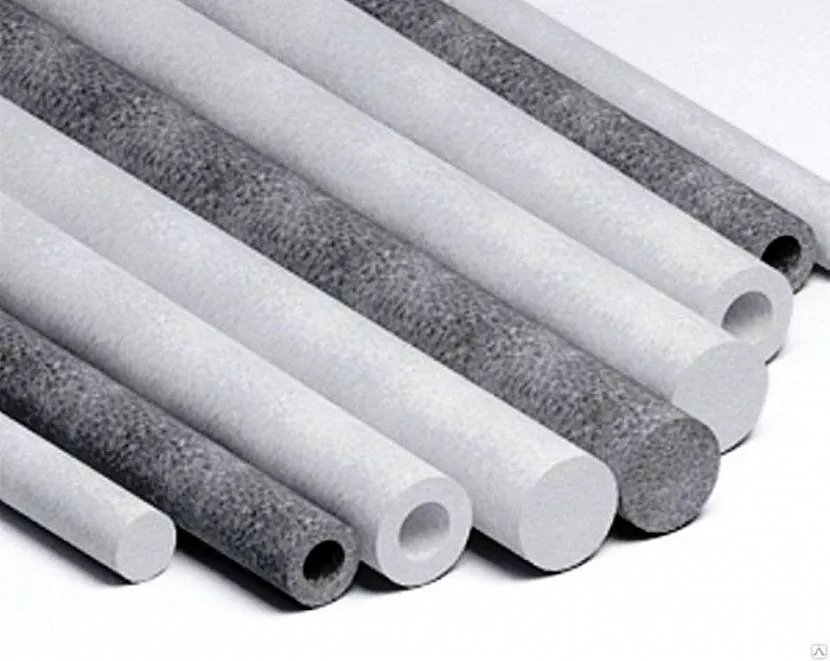

Уплотнительный шнур

Популярный, чрезвычайно удобный в применении стройматериал для заполнения деформационных щелей. Производится он из вспененного полиэтилена, бывает таких типов:

• сплошной уплотнительный;
• в виде трубы.

Диаметр используемого шнура должен на четверть превышать ширину шва. Его аккуратно сжимают, потом укладывают в паз. Таким образом заполняется примерно 2/3 свободного объема.

Уплотнительный шнур производится из вспененного полиэтилена, служит для уплотнения стыков сборных элементов ограждающих конструкций зданийИсточник opt-341628.ssl.1c-bitrix-cdn.ru

Герметики и мастики

Для качественной заделки швов в отмостке на сегодня используются разные герметизирующие средства:

• акриловые;
• полиуретановые;
• силиконовые.

Все современные герметизирующие составы разделяют на:

• однокомпонентные – полностью готовые к использованию;
• двухкомпонентные – самостоятельно готовятся методом соединения ингредиентов накануне нанесения.

Если шов имеет небольшую ширину, его нужно лишь аккуратно обработать подходящим герметиком. В противном случае герметизирующий состав наносится на предварительно уложенный шнур, изготовленный из вспененного полиэтилена.

Всевозможные мастики (битумно-полимерные, средства на основе резины либо эпоксидные) чаще всего применяют с целью герметизации внешних деформационных щелей. Обычно они наносятся на заранее уложенный в отверстие демпфирующий материал.

При выборе герметизирующего средства чрезвычайно важно учитывать место и условия его примененияИсточник zakrepim.com

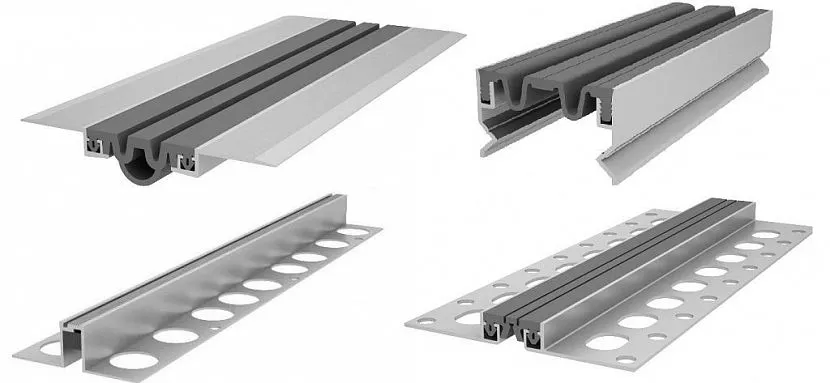

Специальные профили

Сегодня температурные швы в цементно-песчаных стяжках успешно заделываются с помощью специфических компенсационных профилей. Такие изделия бывают всевозможных конфигураций и размеров. Для их производства используют резину, металл, пластик или же комбинируют разные материалы. Отдельные модели этой группы следует устанавливать во время заливки раствора, иные допускается монтировать в паз после затвердевания основы.

Производители выпускают многочисленный модельный ряд подобных профилей. Они подходят для наружного и внутреннего применения. Высокая стоимость таких изделий компенсируется тем, что после их использования для заделки щелей не требуется обустраивать недешевую гидроизоляцию.

Металлические компенсационные профили бывают разных конфигураций и размеров, монтаж их чаще всего производится во время заливки бетонного основанияИсточник pol-exp.com

Требования к температурным швам

Каким требованиям должен отвечать температурный шов? Конструкция шва должна такой, чтобы его монтаж не вызывал затруднений и обеспечивал свободный доступ к нему на тот случай, если потребуется ремонт. Термошов всегда делается вертикальным. В процессе его прокладки, под швом стены — над тем местом, где стена соприкасается с фундаментными блоками, по технологии нужно оставлять карман в 1-2 кирпича высоты кладки. Карман делается, чтобы шов, в процессе осадки здания не уперся в кладку фундамента, что может привести к деформациям стены в этом месте.

Для того чтобы быть уверенным в защищенности кладки от температурных деформаций, недостаточно сделать «усредненный» термошов. Должны быть проведены расчеты ширины и шага шва, а после его обустройства нужно вести наблюдения для того, чтобы выявить, как колебания температуры влияют на отдельные узлы конструкции.

Виды деформационных швов

Существует множество классификаций деформационных швов.

Типы деформационных швов по характеру нагрузки, из-за которой возникает деформация:

Осадочные. Данные деформации возникают из-за неравномерного уплотнения грунтов под разными частями здания. Это может происходить по нескольким причинам. Во-первых, на изменения влияет неравномерное распределение веса. В современной архитектуре часто строят дома с разной этажностью, с многими конструктивными особенностями в частях здания. Во-вторых, причиной может служить разнородность грунтов под отдельными частями сооружения или дома. Однородный грунт под всем основанием считается идеальным случаем, который встречается крайне редко. При значительной разнице величин осадки отдельных элементов могут возникать вертикальные деформации в виде изломов, сдвигов, трещин, смещений. Деформационные швы осадочного типа рассчитывают для каждого случая отдельно и устраивают вертикально по всей высоте здания от фундамента. Они призваны компенсировать разницу между осадкой отдельных конструктивных блоков.
Усадочные. Такие деформации вызваны уменьшением объема конструкций и элементов. Этому явлению подвержены все бетонные монолитные части и каменная кладка: при застывании и твердении смесь теряет влагу. Данный аспект также рассчитывается, и конструкцию делят на определенные части для избегания трещин, надломов и пр.
Температурные

Особенно важно учитывать данный тип деформации в местности со сменой климата: лето-зима. В разное время года конструкции наружных частей подвергаются воздействиям температур, что сказывается на их объеме

Особенно в зимний период, когда стена с внутренней стороны помещения и с улицы имеет существенную разницу температур. При том, что внутренняя часть ее имеет постоянную температуру, а наружная подвергается большим изменениям, внутри конструкции может возникать внутреннее напряжение, способное достичь предела и привести к необратимым последствиям. Для решения данной проблемы устраивают температурные швы. Часто они совпадают с усадочными. В отличии от осадочных, температурные швы необходимы только в наземной части зданий, поскольку фундамент не испытывает больших колебаний температур, если рассчитан и устроен верно.
Сейсмические нагрузки возникают в районах с частыми землетрясениями и колебаниями почвы. В этих случаях здания особым образом делят на отдельные самостоятельные блоки, разделяемые специальными сейсмическими деформационными швами, имеющими особое строение, что позволяет сохранить целостность конструкций при сейсмической активности.

Помимо этого, деформационные швы в зданиях классифицируют по типу конструкции, в которой они устроены. Выделяют швы, находящиеся:

• в стенах;
• в фундаментах;
• в бетонных полах;
• в монолитных плитах.

Деформационный шов в каждом элементе имеет отдельное строение. Таким образом учитываются особенности изменений форм и нагрузок для каждого участка и направления. К этой классификации дополнительно можно отнести деформационный шов между зданиями. Например, в городском пространстве часто можно встретить сопряженные между собой жилые дома и магазины. Они, как правило, имеют разные архитектурные особенности, объемы и размеры, материалы строительства, но их объединяет одна общая стена. Чтобы эти объекты не влияли на изменения друг друга, между ними также устраивают компенсирующие швы.

Герметизация деформационных швов

Каждый деформационный шов в полу должен быть качественно герметизирован и армирован. Помимо практического значения, герметизация имеет и эстетическое значение. В частности,герметизация предотвратит попадание в них пыли и влаги, воздействие которой может привести к постепенному разрушению бетона.

Армирование же предотвратит его разрушение разрезов от нагрузок, которые возникают в процессе эксплуатации пола. Кроме этого, качественно выполненная герметизация позволит скрыть полость, что имеет большое значение с точки зрения дизайна помещения, особенно, если бетонный пол эксплуатируется как чистовое покрытие.

Обычно это характерно для общественных помещений с большой площадью – спортивных сооружений, гипермаркетов и торговых залов и других объектов.Герметизация полостей может выполняться разными способами.

Чаще всего применяются следующие варианты:

• При помощи уплотнительного гернитового жгута, который укладывается в полости;
• С использованием специальных герметиков, которыми заполняются разрезы;
• Путем укладки резиновых или полимерных уплотнителей;
• При помощи специальных профильных систем, предназначенных для оформления таких разрезов в бетоне.

Гернитовый жгут

Уплотнительный гернитовый жгут

Самым простым способом герметизации полостей, является укладка гернитового уплотнительного жгута. Кроме того, на этот материал, пожалуй, самая низкая цена, поэтому такой способ герметизации еще и самый дешевый.

Как правило, его изготавливают из вспененного полиэтилена, благодаря ому он обладает способностью сжиматься и эластичностью. К тому же, закрытые поры жгута обеспечивают качественную герметизацию.

На фото – заполнение швов герметиком

Герметики

Использование герметиков– это также простой и удобный метод герметизации швов бетонного пола. Продаются они в виде мастик, которые следует просто заливать в полости, поэтому выполнить гидроизоляцию своими руками совсем не сложно. После отвержения, такая мастика превращается в эластичный, прорезиненный материал.

Герметик полностью выполняет свои функции и обеспечивает качественную защиту от механического разрушения и герметизацию. К примеру, стыки карт будут защищены от вибрационных воздействий.

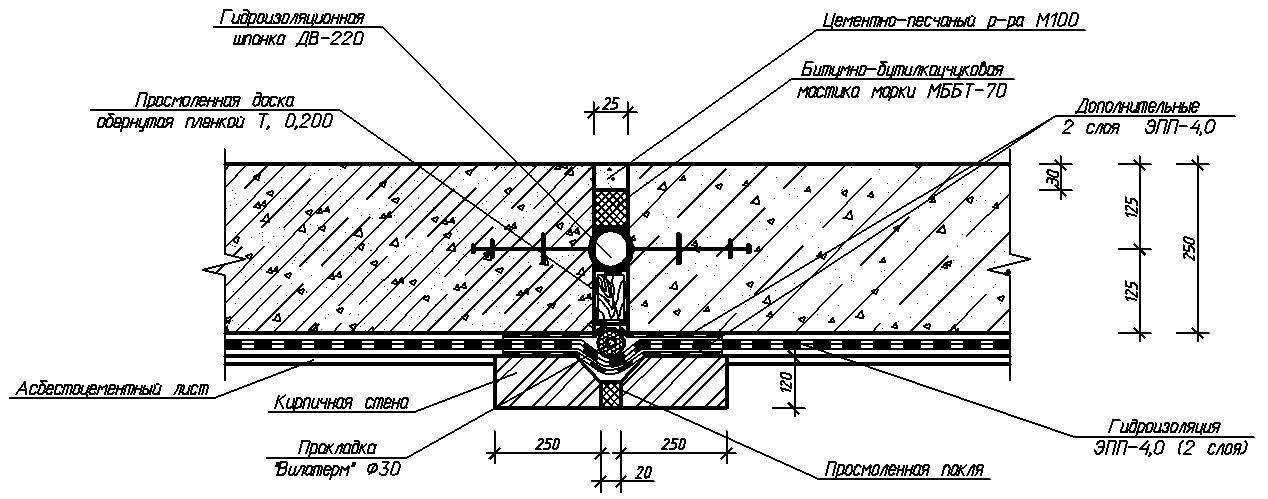

Герметизация гидрошпонкой

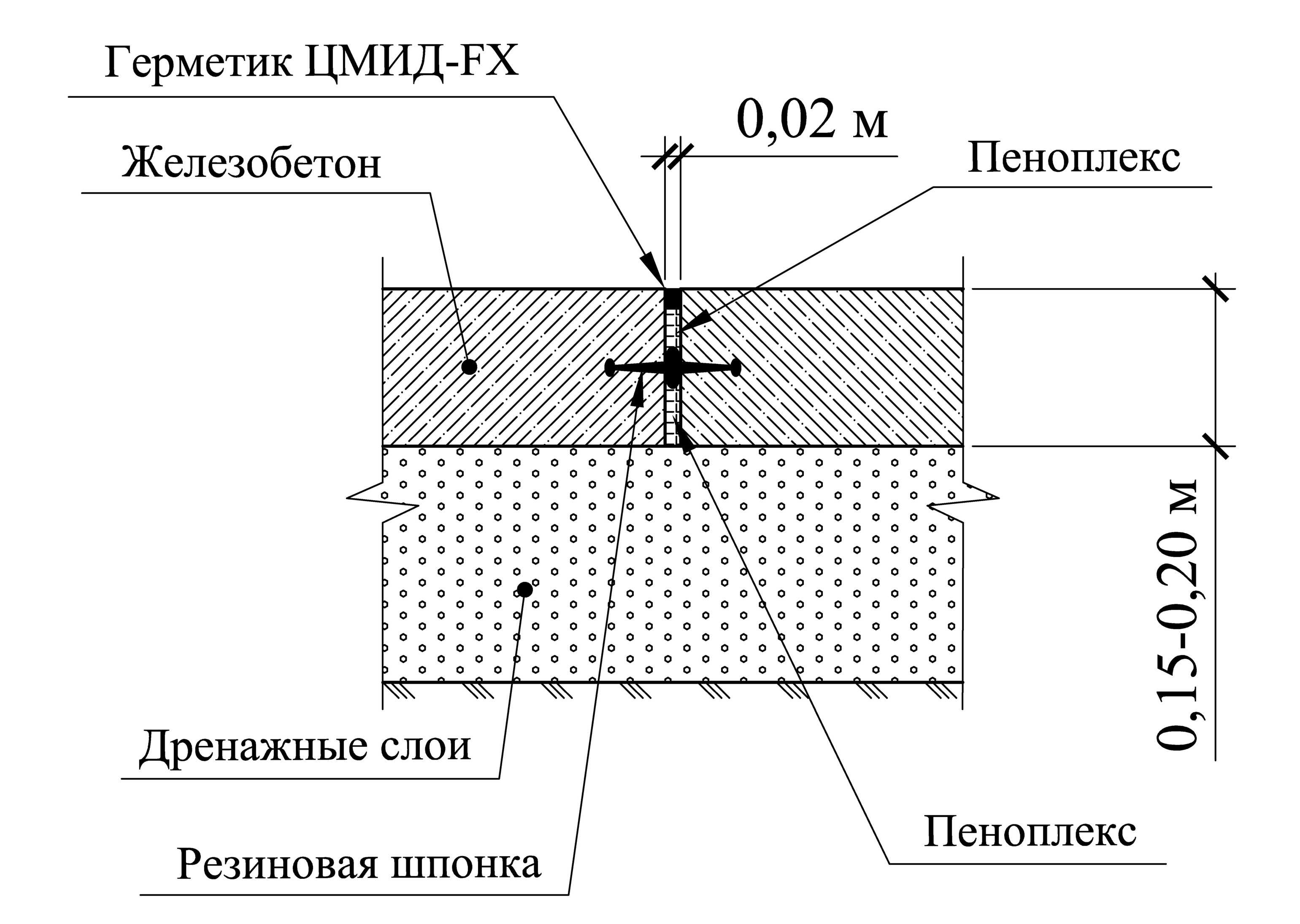

Гидрошпонки

Пожалуй, одним из наиболее эффективных методов герметизации полостей в бетонных полах является укладка гидрошпонок. Эти профилированные ленты выполнены из специальных сортов полимеров или резины.

Гидрошпонки имеют много достоинств:

• Обладают высокой эластичностью и прочностью;
• инструкция по их укладке предельно простая;
• Способны длительное время обеспечивать защиту бетона от широкого спектра внешних воздействий.

Профильные системы

Данный метод герметизации называется системой, потому что состоит из нескольких элементов, в частности, содержит деформационный шов в полах – узлы соединения профиля, которые могут быть перекрестными, Т-образными и др., полимерную или резиновую вставку и сам профиль.Профильные системы защищают полость от нагрузок, которые воздействуют на нее в трех плоскостях, а полимерная вставка обеспечивает надежную гидроизоляцию.

Профильная система герметизации

Еще одним достоинством профильной системы является то, что она может сочетаться с любыми видами чистовой отделки пола. Поэтому использование металлических профилей считается наиболее надежным, эффективным и функциональным методом герметизации деформационных разрезов.

С их помощью можно выполнять надежные и долговечные деформационные полости даже в помещениях с повышенными нагрузками, таких как подземные паркинги.

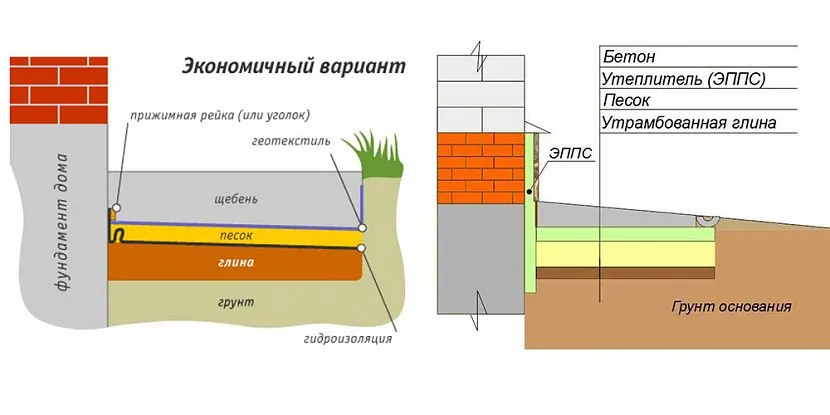

Устройство отмостки

Прицокольная водонепроницаемая конструкция, представляющая собой дорожку по периметру здания, обычно состоит из нескольких обязательных слоев. Верхним служит тротуарная плитка либо бетонная заливка. В то же время внутренняя структура строения такая:

• Гидроизоляция. Предполагает обустройство эффективной дренажной системы, укладку геотекстиля. Впоследствии это позволит минимизировать возможное влияние подземных вод.
• Утепление. Рекомендуется проводить лишь в регионах с очень холодным климатом. Теплоизоляция отмостки утеплителем (например, пеноплексом) в значительной мере продлевает срок ее полезной службы, обеспечивает надежную защиту фундаментному основанию.
• Армирование. Придает конструкции большей прочности, позволяет выдерживать огромные нагрузки.

При монтаже облицовочного слоя чрезвычайно важно сделать небольшой уклон (не больше 5°) от цоколя. Он обеспечит своевременный отвод ливневых осадков на безопасное расстояние от дома

Качественная отмостка состоит из нескольких слоев, каждый из которых играет важную роль в обустройстве самой конструкцииИсточник stroykarecept.ru

Деформационные швы в полах

Для чего режут в свежеуложеном бетонном полу  швы? Все для того же чтоб избежать трещин. Думаю, не ошибусь, если скажу,  что все видели в  полах трещины. Сейчас фирмы занимающиеся производством бетонных полов дают минимум пять лет гарантии на полы.

И производитель не хочет лишний раз приезжать на сделанный когда то объект чтоб отремонтировать трещины. С этой целью в бетонных полах  режут усадочные швы,  картами в основном 6 на 6 метров. Усадочный шов  ослабляет бетонную плиту в  месте его нарезки и дает направление трещине в бетоне, которая проявляется  при его деформации.

Раньше резали на всех объектах швы, недавно узнал такую фишку, что бетонный пол не режут. Производитель договаривается с заказчиком о том,  что когда полы треснут,  он приедет и отремонтирует их.

Аргумент такой, что трещины все равно проявятся в других местах. Производителю экономнее отремонтировать трещины,  чем потратиться на алмазные диски по бетону, затраты на зарплату рабочим и потом еще раз приехать ремонтировать. Многие заказчики соглашаются.

Что пишут СНиПы о деформационных швах в полах?

После такой нарезки можно было увидеть трещину рядом с нарезанным швом, лучше бы не нарезали тогда.

Кроме усадочных швов в бетонных полах есть тот же деформационный шов, конструктивные или холодные и изоляционные.

Деформационные швы делают согласно проекту, применяют заводские вставки или из двух  металлических уголков в промышленных зданиях. В деформационном шве бетон между картами заливок не соприкасается,  это отдельные конструкции.

Конструктивные или холодные швы разделяют карты заливок. При производстве бетонных полов на складах надо продумать,  как устраивать карты заливок, чтоб холодные швы попадали в зону наименьших нагрузок.

Холодный шов со временем расширяется, все швы усадочные, изоляционные заполняют герметикам через месяц. Так как в течение месяца происходит деформация бетонных плит и швы увеличиваются. Но холодные швы расширяются в течение года,  точно объяснить это не могу скорее всего из-за того что бетон набирает прочность в течение года и деформируется наверно столько же.

Изоляционные швы нарезаются в местах нагрузок и возможных деформаций от колонн здания и просадки фундамента. Колонны обрезают ромбом примерно на расстояние 1,5 метра. Перед заливкой бетонного пола конструкции, колонны, стены, которые возможно просядут, обматывают полипропиленом толщиной 1 сантиметр.

Деформационные швы заделают герметикам в несколько этапов, первое нарезают, через два дня после укладки бетона, второе через месяц чистят от пыли, грязи и укладывают  велотерм диаметром 5-8 миллиметров и последний этап  закрывают герметикам.

Пишите комментарии к данной статье деформационный шов.

Ваша благодарность за информацию это клик по любой кнопке ниже. Спасибо!

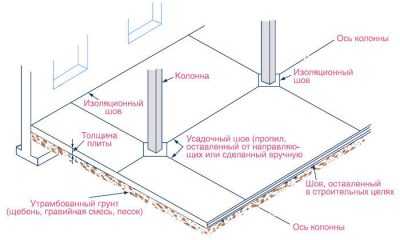

Виды деформационных швов

Они делятся на четыре типа:

• температурные;
• усадочные;
• конструкционные;
• изоляционные.

Температурные колебания, усадка, повышенная влажность в помещениях, наличие знакопеременных эксплуатационных нагрузок — это те основные факторы, которые влияют на долговечность покрытий. Они минимизируют негативные влияния от движения монолитных участков  в горизонтальном направлении и тем самым увеличивают срок службы. Часто температурные, усадочные и изоляционные швы совпадают, но они должны располагаться в одну линию с деформационными швами железобетонных перекрытий и бетонных полов.

Температурные

На стыках бетонного пола и других конструкционных элементов стен, колонн, лестниц устраивают, согласно расчётам, разрывы между отдельными участками. Их задача не допустить передачу деформационных нагрузок от каркаса зданий, уменьшить влияние на отдельные участки пола от перепадов температуры.

Усадочные

Это искусственно оставленный промежуток между залитыми картами в бетонном полу. Их можно делать сразу во время заливки или после начала затвердевания прорезать специальным инструментом. Такую процедуру делают сразу же после финишной обработки бетона. Разрывы делят пол на отдельные карты. После заливки стяжки происходит естественное твердение и усадка стяжки. В результате химических реакций гидратации цемента в нём создаются напряжения и по стяжке могут пойти трещины. Для того чтобы этого не происходило, нарезают усадочные швы. Они препятствуют хаотичному появлению трещин в стяжке во время твердения бетона при монолитно-каркасном строительстве.

Конструкционные

Их устраивают во время заливки полов, когда по тем или иным причинам предвидится длительный перерыв в работе. Они допускают небольшие перемещения бетонной стяжки в горизонтальном направлении. Во время строительства стараются сделать так, чтобы конструкционные совпадали с изоляционными и усадочными швами. Сколько необходимо и где их делать принимают решение на месте, беря в расчёт: коэффициент температурного расширения и коэффициент усадки

Устройству деформационных швов в промышленных бетонных полах необходимо уделять повышенное внимание. Они должны выполняться в соответствии с технологическими картами потому что от точности выполнения и применения качественных герметиков будет зависеть срок службы покрытия

Изоляционные

Их устраивают вдоль стен, а также колонн, фундаментов под оборудование и другие капитальные сооружения. Их предназначение — изоляция стяжки от возможных горизонтальных сил, возникающих в местах соприкосновения с конструкцией здания.

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.

В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы – наличие катучих опор

Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды. Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания. Усадочный шов иногда образовывается путем установки нескольких пар колонн. Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.

Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Герметизация строительных швов: чем заделать разрезы и стыки

Все швы необходимо защищать от воздействия химических, механических и других видов нагрузок. К наиболее эффективным способам относится обработка герметиками. Это пастообразные составы с универсальными свойствами. Они обеспечивают гидроизоляцию, а также позволяют шву двигаться. Герметик легко наносится через строительный пистолет для заполнения швов. В дополнение к удобству — экономный расход и, соответственно, снижение затрат на герметизацию.

Для заделки деформационных швов в стенах здания, стяжках, фундаментах, отмостках и прочих конструктивных элементах оптимальны составы с повышенной пластичностью. Например, SikaFleх Precast — полиуретановый герметик для строительных швов. Легко выдерживает подвижку шва до 25 %, удлиняется до 4 раз.

При выборе изоляционного состава нужно учитывать вид и локацию шва. Полиуретановый герметик для деформационных швов в бетоне универсален. Большинство из них можно использовать внутри и снаружи на любых пористых основаниях. Силиконовые композиции имеют высокие водостойкие свойства и хорошую адгезию к гладким материалам. К примеру, Sikasil Pool отлично изолирует швы в бассейне, а Sikasil Universal прочно соединяется с алюминием, стеклом, керамикой.

Деформационные швы в бетонных полах: устройство и заполнение

Деформационный шов в бетонных полах – важная часть оснастки.

Бетонные покрытия при высокой температуре расширяются, а в холода сжимаются.

Так происходит движение полотна и если не предусмотреть оформление шва, то бетон «поползет» и растрескается.

Но если выполнить шов по всем требованиям СНиП, мы получим направляющую, которая примет деформацию и не даст ей уйти в сторону, пустив трещины по всему полу.

В тексте мы разберем виды швов, нюансы и правила их устройства.

Виды швов

Полы состоят из верхнего покрытия и стяжки – практически всегда из бетона, не самого крепкого материала, который не переносит силу деформации.

Из-за ее воздействия на бетон, он начнет трескаться, так как у него нет пространства для сообщения деформации далее.

А раз так, то для того, чтобы предотвратить растрескивание, требуется штробление бетонных швов.

Бетонные швы бывают 3-х видов.

Изоляционный:

• Пол будет независим от несущих стен;
• Исключает сообщение деформации от стен бетонной стяжке;
• Создается посредством укладки изоляции до заливки бетона вдоль стен;
• Толщина составляет в среднем 10 мм;
• Может иметь форму квадрата, круга, прямой линии;
• Стяжка утолщается на четверть, если шов будет подвержен постоянным нагрузкам давления;
• Можно резать вокруг колонн в отвердевшем бетоне в форме ромба.

Усадочный:

• Предупреждает появление напряжения внутри стяжки, которое возникает из-за того, что поверхность высыхает и усаживается быстрее, чем нижний слой;
• Создает ровную плоскость в самой слабой точке;
• Выполняется посредством формирующих реек, пока бетон не высох окончательно;
• Шовную карту желательно делать прямоугольной, без вытянутых сторон;
• Усадочный тип создается и во внешних углах, чтобы трещины не пошли из углов.

Конструкционный:

• Устраивается в 1.5 метрах от прочих швов, располагается параллельно;
• Если прорезан на участке, где нежелателен усадочный или изоляционный шов, ставьте шпалы поперек него;
• Выполняется строго в местах соединения стяжек, уложенных в разное время (обычно вчера/сегодня).
• Форма стяжки выполняется посредством крепления «шип в паз».
• Конструкционный тип работает по аналогии с изоляционным.

Правила нарезки

Чтобы готовая стяжка и завершенный пол были прочными и не трескались, нужно правильно выполнить нарезку.

1. Швы нарезаются после заливки стяжки/после набора стяжкой прочности (через 8-10 часов после самой заливки);
2. В сухом бетоне швы нарезаются в короткий срок – пока не начал сыпаться край заливки;
3. Выполните пробную штробу через 2-3 часа после того, как бетон начал отвердевать: если заполнитель постоянно выходит из бетона — резать рано;
4. Если лезвие режет бетон вместе с зернами заполнителя, то пора нарезать;
5. Устройство штробы в полах отмечайте по веревке мелом;
6. В свежем бетоне нарезка выполняется резчиком, в сухом – выпиливается;
7. Нарезка идет в той последовательности, по которой ложилась стяжка;
8. Нарезка выполняется на глубину в 1/3 от толщины стяжки;
9. Интервал нарезки таков: толщина стяжки умножается на 24-36. При 12-сантиметровой стяжке нужно нарезать на расстоянии от 288 до 432 см. Бетон с сильной усадкой лучше нарезать при интервале ближе к 288 см;
10. Нельзя допускать Т-образное пересечение швов, иначе появятся трещины.
