Каким должно быть давление в системе отопления и что делать в случае отклонений

Скачки давления

Снижение напора может быть обусловлено следующими причинами:

Высокое давление более опасно для трубопровода, нежели низкое

• в трубопроводах образовалось большое количество накипи (актуально для регионов, где вода является жёсткой — Подмосковье, кстати, тоже к ним относится);
• небольшие трещины в теплопроводах, которые могли образоваться из-за износа или вообще это заводской брак;
• разрушение непосредственно самого теплообменника, который вышел из строя из-за гидравлического удара;
• расширительная камера повреждена или имеет деформацию.

Собственно говоря, такие проблемы, за исключением проблем с теплообменником, устранить достаточно просто даже своими руками

Можно, к примеру,расширительный регулятор поставить, не стоит забывать и о такой важной детали, как опрессовка: её перед запуском всей системы провести необходимо обязательно!. Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов

Правда, касается это в основном многоэтажек, а не частных домов

Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов.

Повышенное же давление может быть по следующим причинам:

• движение воды или антифриза остановлено (тут обязательно нужно проверить регулятор, а также бак расширительный и бачок);
• осуществляется постоянная подпитка теплоносителем, что может быть вызвано как и сбоем автоматики, так и неправильными действиями самого владельца дома;
• по периметру движения носителя тепла была перекрыта задвижка или предохранительный клапан;
• образовалась пробка из воздуха (очень часто это случается, когда система циркулирования воды — естественная, это просто бич подобных систем);
• грязевик либо фильтрационный элемент сильно загрязнены.

В общем, проблемы с избыточным давлением решать гораздо сложнее.

Воздействие на систему давлением

Есть два возможных варианта проверки функциональности отопительной системы при помощи давления. В первом случае проверка проходит отдельными участками. Конечно, это более кропотливый и продолжительный процесс, но, в то же время, – он позволяет более тщательно исследовать целостность участка системы и давление в трубах отопления. Кроме того, в случае обнаружения поломки исправить ее намного проще – ведь участок уже перекрыт. Соответственно – нет необходимости тратить время на определение местонахождения неисправности по всей системе, которые датчик давления в системе отопления вам не покажет.

На плане системы отопления отображены отдельные участки, где можно производить замер величины давления

Второй метод состоит именно в  проверки всей системы одновременно. Пожалуй, единственное преимущество данного метода – более короткие сроки проведения испытания.

Вне зависимости от того, какой принцип проведения испытания выбран, проходит оно по единой схеме.

• из системы (или отдельного ее сегмента) удаляется воздух.
• подается допустимое давление в системе отопления, которое в 1,5 раз превышает рабочее.

После того, как завершается проверка давлением, система проходит еще одно испытание – на герметичность. Оно выполняется в два этапа. В первую очередь, система заполняется холодным теплоносителем. Далее подключается нагревательный элемент, и система наполняется горячим теплоносителем. Разумеется, испытания считаются успешными в том случае, если не возникло протечки. В случае если поломка есть – производится ремонт. Только после этого можно с уверенностью сказать, что система полностью готова к отопительному сезону и что выполнена норма давления в трубах отопления.

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Какие бывают последствия повышенных и пониженных показателей

Последствия неправильного напора могут быть разными — от резкого изменения температуры в помещении (слишком холодно или слишком жарко) до отсутствия воды на самых верхних этажах.

Внимание! Старые котлы без системы термоконтроля могут взорваться!

Что нужно делать для поддержания необходимого перепада давления? Простые рекомендации, изложенные ниже, помогут держать напор постоянно в норме:

1. Соблюдение нормативов при проектировании и сборке отопительной системы.
2. Принятие в расчёт изменения давления при нестабильности температуры теплоносителя.
3. Использование циркуляционных насосов там, где статический напор не обеспечивает нужный перепад.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

• Ослабление резьбы путём нарушения сварных стыков.
• Остановка подачи в разные части обвязки.
• Уменьшение мощности системы на короткий срок.
• Осмотр вентилей на предмет пропускания рабочей жидкости.
• Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Структура системы центрального отопления

Централизованное отопление считается сложной инженерной конструкцией, основная задача которой состоит в выработке и обеспечении многоквартирных домов горячим водоснабжением и теплом. Сеть состоит из нескольких объектов:

• котельная или ТЭЦ, которые нагревают воду;
• трубопровод, который доставляет горячую воду до потребителей;
• оборудование в квартирах, которое распространяет тепло.

Однотрубная разводка

Однотрубная схема обогрева подразумевает подачу и отбор теплоносителя по одной магистрали. Считается самой неэффективной отопительной системой, потому что теряет много тепловой энергии во время транспортировки. Кроме того, к жителям верхних этажей вода доходит уже теплой, а не горячей. К недостаткам такой системы относят невозможность установки приборов учета и регулировки тепловой энергии, а также замены старых радиаторов отопления на новые. Это может нанести вред сети отопления всего дома.

Сейчас такую сеть отопления можно увидеть в хрущевках и сталинках. Позже появился усовершенствованный вариант, который назвали «ленинградка». В этой системе можно устанавливать ручные регуляторы и новые радиаторы.

Двухтрубная разводка

Как уже понятно из названия, подающая и обратная тепловые энергии двигаются по разным магистралям. Благодаря этому температура тепловой энергии практически одинакова на входах во все квартиры.

Замена радиаторов не имеет никакого влияния на общую сеть обогрева; допускается установка автоматических аппаратов регулирования и учета тепла.

Автономное отопление

Автономное отопление чаще встречается в новостройках, где владелец квартиры самостоятельно принимает решение по подключению к центральной системе обогрева. Также оно используется для частного сектора. Источником тепла в такой системе служит индивидуальная котельная, расположенная в квартире.

Централизованное отопление для многоквартирного дома

Работа центральной системы состоит в транспортировке теплоносителя с котельной в тепловой узел многоэтажки, а затем — его распределении по каждой квартире. Многие отечественные дома оборудованы однотрубной системой с двумя уровнями розлива. При подаче и обратке разводка труб размещается на чердаке. Это верхняя разводка системы отопления. При нижней размещение происходит в подвале.

Стояки различают:

• с попутным движением тепловой энергии;
• с движением с нижней части вверх;
• движение происходит сверху вниз.

Если используется нижний разлив, стояк соединяется перемычкой с другим стояком. Перемычки располагаются в чердачном помещении или в квартирах последнего этажа.

Рекомендации при выборе радиаторов

Одной из основных проблем с отоплением является протечка радиаторов отопления. Здесь стоит выделить несколько составляющих:

• Cтальные радиаторы и конвекторы чаще всего не предусмотрены для установки в рабочую среду более 8-10 Атм. Уточните у продавца или посмотрите в паспорте параметры максимально допустимого давления и рабочих условий, в которых завод-производитель рекомендует устанавливать свои отопительные приборы. Даже если ваш манометр в подвале вашего многоквартирного дома показывает давление в 5 Атм. это не значит, что в сезон давление не будет поднято до 12-13 Атм. К сожалению, изношенность магистральных трубопроводов может достигать цифры более 100 %, и единственный способ, чтобы проверить целостность труб, и гарантировать безотказную работу системы отопления остается проведение испытаний давлением. В этих случаях теплоцентраль может подавать пиковое давление и в 13 и в 15 Атм. что приведет к разрушению стальных батарей. Замеры производятся каждый час, и падение давления не должно превышать 0,06 Атм. Все это время ваши радиаторы будут находиться под опасным повышенным давлением.
• Длительный срок эксплуатации батарей может привести к образованию коррозии, и если в частном доме, при давлении в 1.5-3 Атм. радиатор может быть быстро перекрыт, то в многоквартирном доме в результате подобного несчастного случая можно затопить соседей, пока будете ждать прихода сантехника или аварийной бригады. В связи с этим в многоквартирных домах в обязательном порядке необходима установка запорной арматуры, отсечных вентилей или кранов.

Если вы хотите контролировать параметры давления – можно установить специальные термоманометры, позволяющие в режиме реального времени оценивать рабочие параметры отопления.

В случаях падения температуры, давления, выявления течей или повреждения системы отопления, необходимо сразу обращаться к оператору, обслуживающему вашу тепловую сеть. В противном случае вы рискуете усугубить ситуацию, что приведет к более серьезным последствиям, чем падение температуры батарей на несколько градусов.

Автономные системы отопления

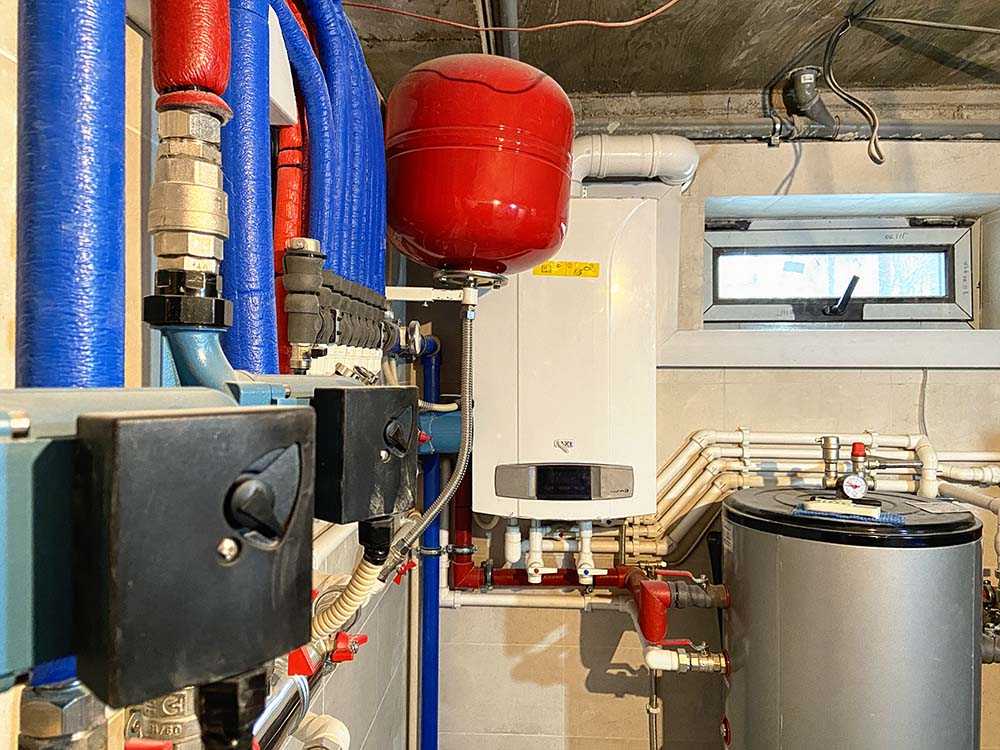

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Байпас и устранение недостатков

Радиаторы с нижними стояками могут нагреваться неравномерно – как правило, верхняя часть нагревается меньше. Байпас же замыкает циркуляцию теплоносителя. Проще говоря, это отрезок трубы, соединяющий стояки так, чтобы горячая жидкость из подачи шла сразу в обратку.

Есть еще один способ устранения недостатков. Так, приборы отопления параллельно врезаются в магистраль, снабжаются клапанами и регулировочными кранами. В результате скорость движения теплоносителя увеличивается, устраняется перепад температур, появляется возможность ремонта прибора без слива жидкости. Такое подключение особенно необходимо, когда помещение слишком нагревается.

Байпасы имеют клапаны для перекрытия, их можно включать и выключать. Такой прибор можно самостоятельно сварить из остатков труб. Окружность байпаса должна быть меньше, чем у стояков – в противном случае вода не будет распределяться между ним и радиатором, а полностью попадать в обратку.

Перед отверстием для входа у крайнего сегмента батарей монтируется терморегулятор — это сделает управление ими еще более удобным.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

• температура горячего ресурса завышена против установленной нормы;
• диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
• формирование воздушных пробок в концевых радиаторах этажей;
• использование центробежных насосов большей мощности, чем предусмотрено планом;
• часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

• аварийные ситуации, когда происходит разрыв подающих трубопроводов;
• неисправность или неудовлетворительная работа циркуляционного насоса;
• выход из строя блока безопасности;
• разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
2. При закипании ресурса в теплообменнике – через сбросной клапан.
3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора

Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента

Материалы

1. То, какое давление выдерживает полипропиленовая труба, всегда указывается производителем в ее маркировке. Маркировка PN20 (типичная для труб без армирования) указывает на рабочее давление в 20 атмосфер, PN25 (норма для армированных фиброй и алюминием труб) — в 25 кгс/см2;

1. На то, на какое давление рассчитаны полипропиленовые трубы, оказывает влияние температура теплоносителя. Производители всегда указывают рабочее давление при температуре 20С. При нагреве до максимальных 90 — 95С максимум рабочего давления уменьшается до 7 — 9 атмосфер. Снижается и срок службы: уже при 80 градусах полипропилен прослужит не 50, а не более 25 лет;

1. Все полипропиленовые фитинги лишены армирования и рассчитаны на рабочее давление в 25 атмосфер;
2. Какое давление выдерживает металлопластиковая труба (с оболочками из сшитого полиэтилена и алюминиевым сердечником)? Производители гарантируют 10 — 16 атмосфер. Разрушающее давление обычно не меньше 25. С практической стороны металлопластик можно ставить в системы ЦО только на подводках к радиаторам после отсекающих вентилей, позволяющих перекрыть воду при течах;

1. То, при каком давлении может работать полиэтиленовая труба, определяется отношением ее диаметра к толщине стенки (этот параметр называется SDR) и типом полиэтилена. Полиэтилен низкого давления ПЭ100 заметно прочнее полиэтилена высокого давления ПЭ32: так, при одинаковых диаметре и толщине стенок (SDR21) первая труба может работать при давлении в 8 кгс/см2, а вторая — лишь 2,5;

SDR — это отношение наружного диаметра к толщине стенки.

1. Чем ниже SDR, тем выше прочность на разрыв;
2. Существует обратная зависимость давления от диаметра трубы при неизменной толщине стенок. Чем больше диаметр, тем больше площадь ее внутренней поверхности, а раз так — тем больше усилие, с которым внутренняя среда давит на них. Соответственно, при неизменном рабочем давлении толщина стенки в зависимости от диаметра трубы уменьшается или увеличивается;
3. Наиболее надежный и простой в монтаже материал для систем ЦО — гофрированная нержавеющая труба. За счет гофрирования она гасит гидроудары и без разрушения переносит замерзание в ней воды. При заявленном рабочем давлении в 10 — 15 атмосфер разрушающее давление, по данным компании Lavita, равно 210 кгс/см2;

Гофрированная нержавейка — идеальный материал для систем центрального отопления.

1. Для стальных труб на сварных соединениях расчет прочности учитывает коэффициент прочности сварного шва. Он принимается равным 0,6 — 0,8. Если ВГП труба может без разрушения выдержать давление в 200 атмосфер, в проект для готового контура закладывается максимум в 120 — 160;
2. Все водогазопроводные трубы — электросварные. Соответственно, при разморозке и сопутствующем ей повышении давления они рвутся по продольному шву. После заваривания шва электродуговой сваркой прочность трубы почти не уменьшается;

1. Системы ЦО стоит комплектовать стальными регистрами или биметаллическими радиаторами. Прочность любой системы равна прочности ее самого слабого звена: есть ли смысл использовать трубы, способные выдержать 150 атмосфер, если радиатор разрушится уже при 16-ти?
2. Чемпион по прочности среди биметаллических — Рифар Монолит отечественного производства. Для него заявлено рабочее давление в 50 атмосфер и разрушающее в 100.
