Правила установки колосниковой решетки

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

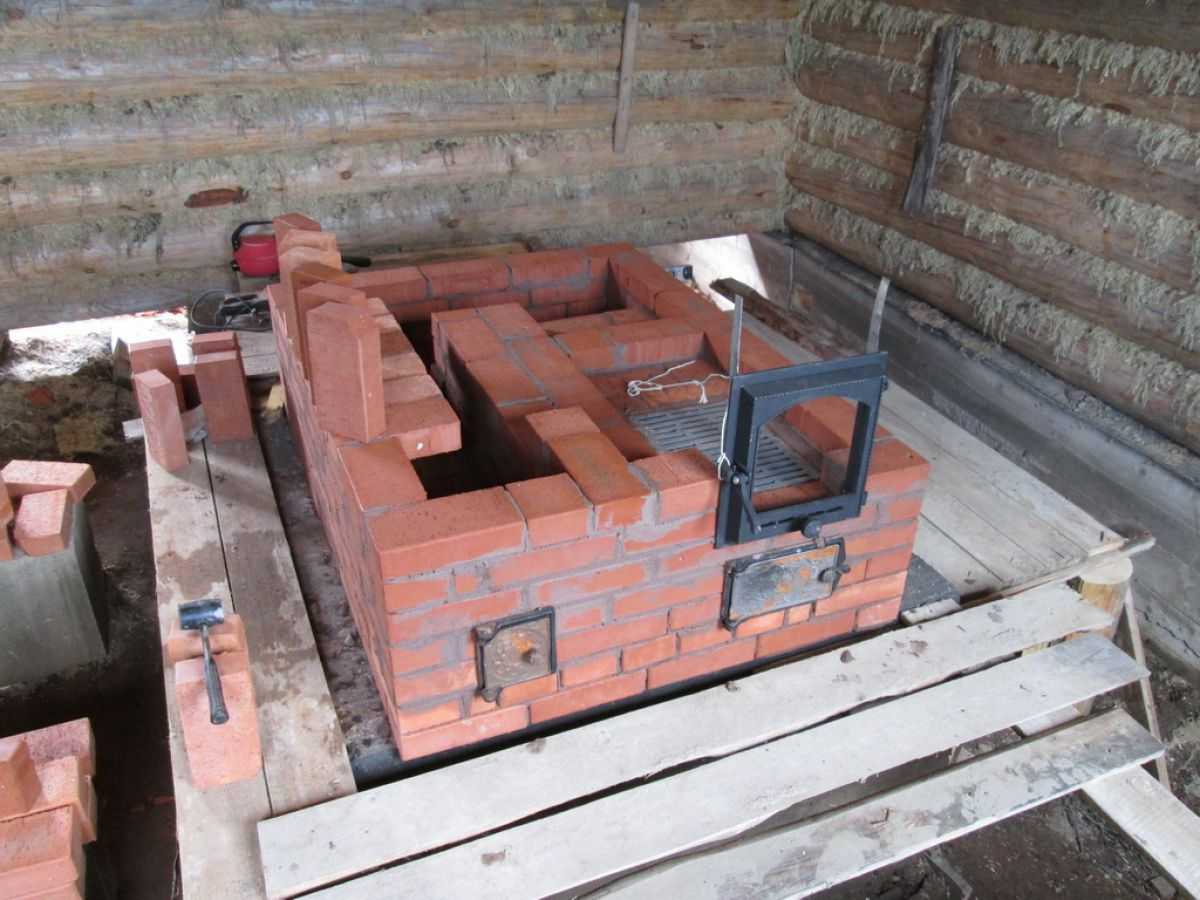

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун

Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше

Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

  • стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
  • чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

  • Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:

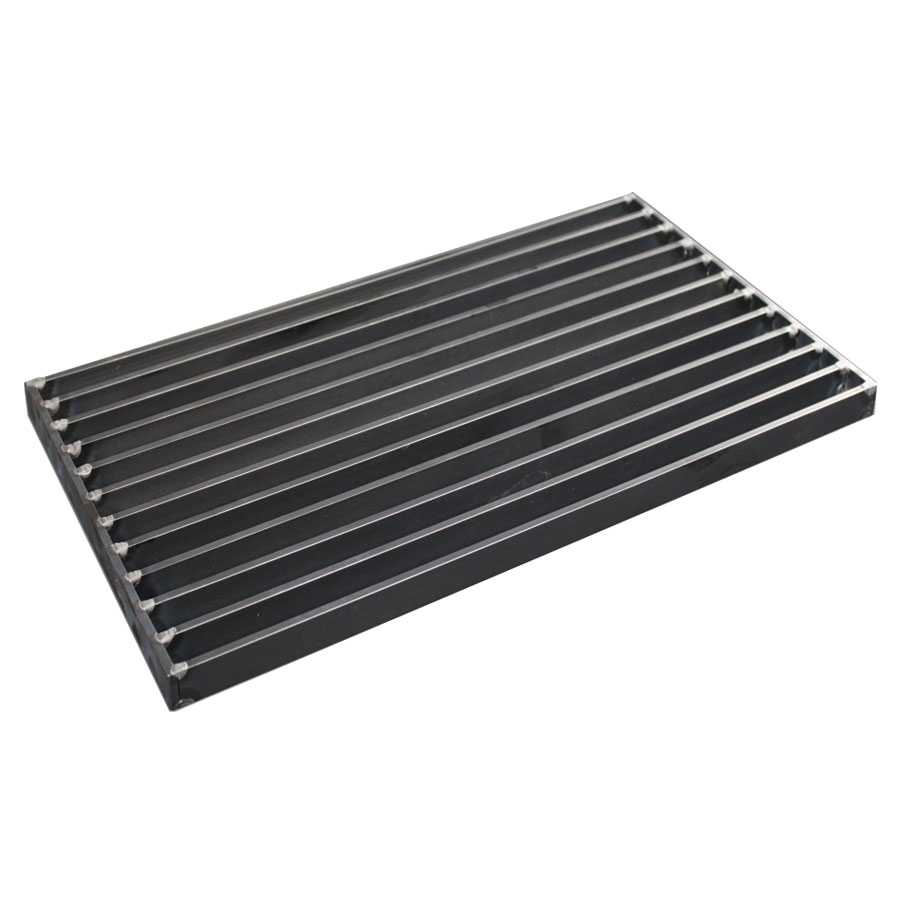

    • плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.

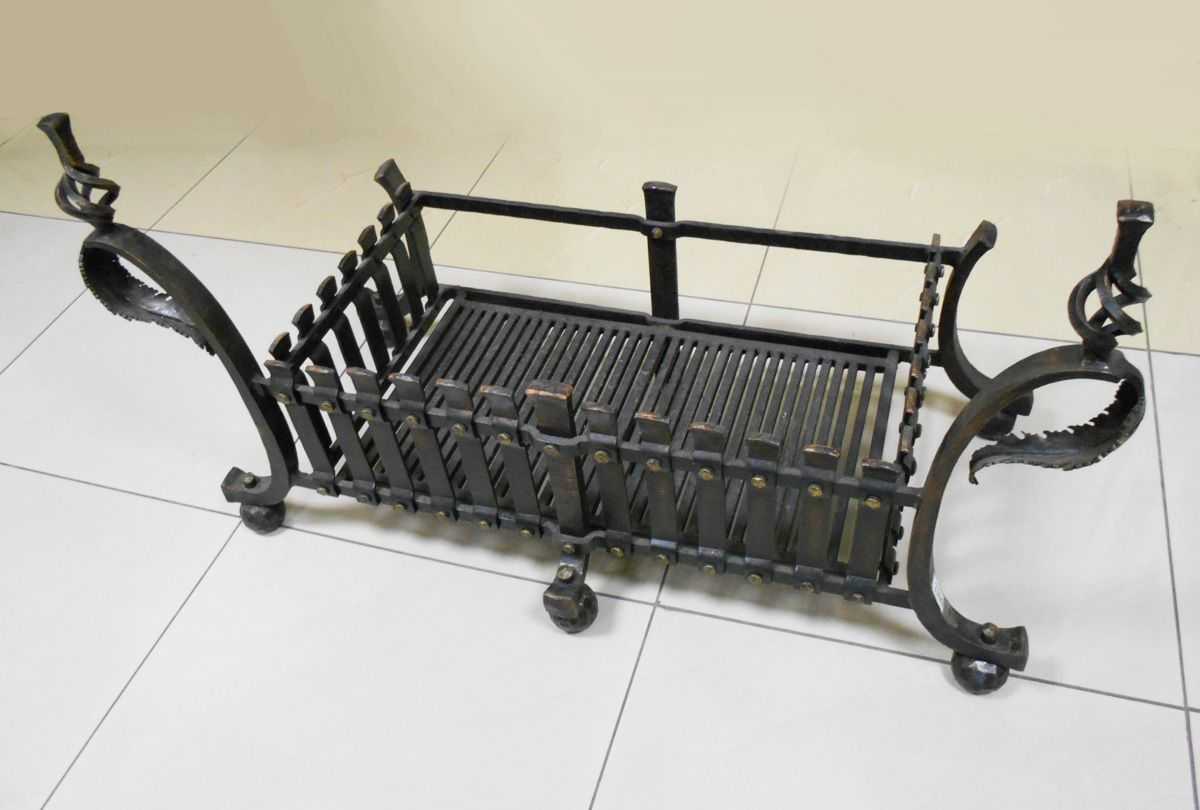

    • корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
    • балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
  • Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник

Сам процесс монтажа крайне прост.

  • Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
  • Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
  • Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
  • После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

  • Отопительные печи Везувий
  • Кладка русской печи с лежанкой
  • Правила установки печи в деревянном доме
  • Электропечь для сауны и бани: от выбора до установки

Размеры и виды колосниковых решеток для печей, советы по выбору


Конструкции современных печей разительно отличаются от своих предшественников. Использование новых материалов, принципиально новых элементов существенно повысили показатели эффективности работы отопительных приборов. Но есть один элемент, который остался практически без изменений – колосниковая решетка печи. Эта часть конструкции является разделителем между камерой сгорания и зольниками. Основное предназначение колосников это:

  • Поддержание процесса горения твердого топлива путем движения воздушных масс методом естественной конвекции, поступающие через зольник.
  • Удаление из топки зольных элементов, которые могут препятствовать проникновению воздуха. Они попадают в поддувало через специальные отверстия, которые могут быть различной формы.

Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.

Конструкционные особенности

Внешне колосниковая решетка представляет собой решетку с раздельными элементами, которые выполняют роль поддержания топлива в топке. В зависимости от типа конструкции она может быть следующих типов:

Плиточная плоская


Самый распространенный тип колосников. Он применяется в печах, каминах и котлах. Его особенностью являются определенные габаритные размеры. Поэтому при самостоятельной кладке печи необходимо учитывать этот фактор.

Для установки в отопительный прибор должна быть предусмотрена монтажная площадка. Решетка должна свободно выниматься, а минимальный зазор между ее краями и кирпичной кладкой должен быть не менее 50 мм, так как в большинстве случаев колосник изготавливается из чугуна, то при расширении он может частично повредить топку и зольник.

Балочная


Данная конструкция колосников относится к наборному типу. Их количество напрямую зависит от размеров топки. Это оптимальный вариант для обустройства нестандартной самодельной печи. Но нужно учитывать стандартные длины колосника.

Корзинные


Колосниковые конструкции данной группы могут использоваться в открытых топках. В настоящее время их установка не практикуется, так как отопительное оборудование такого типа неактуально.

Подвижная решетка


В основе работы данной конструкции лежит ограничение размеров зазора между колосниками путем сдвига подвижной части в горизонтальной плоскости. Такое решение очень удобно для обеспечения автоматической работы печей долгого горения.

Типы топлива и размеры

Колосники разделяются на виды, в зависимости от типа применяемого топлива.

  • Для дров необходимо использовать колосники таких размеров – 330*252, 300*252, 250*252, 250*180, 140*180, 120*140.
  • Для угля – 350*205, 300*205.

В подавляющем большинстве случаев колосники изготавливают из чугуна марки СЧ 15 (20). Выбор этого материала обусловлен хорошими показателями жаростойкости. Реже применяют сталь, так как со временем она может потерять форму из-за перепада температур и сильного термического воздействия.

Советы по выбору

В силу своих эксплуатационных особенностей, при выборе колосников следует обращать на такие важные моменты:

  • Толщина изделия. Колосник должен выдерживать максимальный вес топлива, который полностью располагается на его поверхности.
  • Щели для золы. В идеале они занимают около 40% от общей площади конструкции. Этот факт следует учитывать и при установке колосниковой группы из балочных элементов.

Руководствуясь данными советами в большинстве случаев можно выбрать оптимальную модель колосниковой решетки, которая станет составным элементом единой конструкции печи.

Варианты колосниковых решеток и их стоимость

В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.

Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.

Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.

Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.

Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.

Условные обозначения – довольно понятны.

«РУ» – решётка колосниковая для угля,

«РД» — решетка колосниковая для дров.

Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.

Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.

Иллюстрация Наименование изделия Линейные размеры, мм Масса, кг Примерная стоимость, руб. (2018 г)
Промышленная колосниковая решетка РУ-П-10 350×100 4.5 520
Чугунная бытовая колосниковая решетка РУ-1. 250×250×20 4.05 520
Бытовая колосниковая решетка РУ-2. 300×200 4.6 500
Бытовая колосниковая решетка РД-8. 245×220 4.1 450
Бытовая колосниковая решетка РД-4. 250×250×25 4.9 565
Каминная колосниковая решетка РД-7. 290×135 1.66 290
Бытовая колосниковая решетка РУ-5. 300×250 3.6 430
Колосниковая решетка катализатор РД-9. 300×200 4.2 555
Бытовая колосниковая решетка РД-6. 380×250 6.4 695
Бытовая колосниковая решетка РД-5. 300×250 5.65 695
Промышленная колосниковая решетка РУ-П-2. 520×200 14.1 1925
Промышленная колосниковая решетка РУ-П-1. 410×200 9.96 1430
Промышленная колосниковая решетка РУ-П-5. 910×250 33.3 3990
Промышленная колосниковая решетка РУ-П-11.1 550×230 20.82 2395
Промышленная колосниковая решетка РУ-П-11.3 800×230 30.55 3490
Промышленная колосниковая решетка РУ-П-11 618×230 23.4 2685

Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.

Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

  • Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
  • Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
  • Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
  • Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-70 0 C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

  • Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
  • При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
  • Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.

Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.

От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность

Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

  • Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
  • Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

  • Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
  • Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
  • Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
  • Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.

Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.

Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Подводим итоги

  • Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
  • При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
  • При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

  1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Ставим колосник

Вообще хорошо бы установить причину выпадения колосника и устранить ее. Если треснула кладка и разошлась с риском попадания углей на конструкции дома, то требуется однозначная перекладка этого участка печи. Особенно если обрушилось перекрытие над каналом поддувала. Но вообще решать надо по месту — сложно давать советы по ремонту заочно.

Так что если нет возможности переложить этот участок пода, то ставим по углам зольника небольшие столбики из кирпича. Примерное сечение 2х2 см. Приклеиваем их раствором того же состава, что и при ремонте трещин — об этом чуть ниже.

На рисунке схематично показано расположение колосника в теле печи

Справа (по рисунку) можно поставит пластинку из кирпича для поддержки колосника — смещение колосника к топочной дверце печи не повредит. А уменьшение сечения будет незначительным. Им можно пренебречь.

Слева (следуя рисунку), где проходит канал для поступления воздуха и удаления золы, придется ставить два столбика. Очищаем кладку от золы и сажи, и клеим. На обычный глиняный раствор. Только предварительно следует смочить поверхности водой.

Иногда такую вклейку заменяют П-образной металлической стойкой. Просто ставят ее под колосник, как миниатюрные строительные козлы. Правило прежнее: стоит свободно, есть запас на расширение.

Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

  • Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
  • Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Детали наборных конструкций

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

  • Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
  • Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
  • Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
  • Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка

Немного истории

Раньше дрова жгли на глухом поде — воздух для горения подавали через немного приоткрытую топочную дверцу. Этот способ плох пожароопасностью — могут выпасть угольки из топки. Также сложно точно подобрать оптимальный режим горения — уж очень грубоват регулятор. Зола, со временем покрывавшая угли, тоже не способствовала нормальному сгоранию топлива — она прекрасный теплоизолятор (в загнетке русской печи именно так — в золе — хранили угли для следующей растопки). Поэтому стали ставить колосник — решетку на поде, через которую поступает кислород в зону горения. Сквозь колосник удаляется и зола — процессам горения ничего не мешает.

Отсутствие колосника или его повреждение некритично — печь работает и без него. Правда, КПД несколько ниже. И зона интенсивного прогрева кладки смещается ниже пода — теперь греется и основание зольной камеры. И тут надо быть внимательным, если печь установлена на деревянном основании.

Нужны ли в дымоходе вьюшки и задвижки

Печная заслонка – обязательный атрибут русской печи, назначение которого заключается в том, чтобы закрывать дымоотводный канал, когда печь уже натоплена. В печах комбинированного типа, например, варочно-отопительных, заслонки необходимы для перехода между дымоходами.

При кладке печи заслонку обычно устанавливают в канал для дыма, закрепляют последующими слоями кирпичей. Установка двух задвижек наиболее характерна для зданий, находящихся в холодном климатическом районе с большой разницей температур, где, как следствие, быстро идут процессы теплообмена.

Вьюшка устанавливается аналогично в дымопроводящий канал, но традиционно используется чаще в русской печи. С внешней стороны печей отверстие вьюшки закрывают специальной вьюшечной дверцей. Функция дверцы здесь заключается в том, что когда необходимо проветрить помещение и не охладить печь, с закрытой вьюшкой это можно сделать без особых затруднений.

Несмотря на то, что конструкция печной вьюшки избавляет от необходимости использовать двойную задвижку, поскольку с задачей теплоизоляции на “отлично” она справляется даже одна, можно установить задвижку, которая в таком случае должна быть расположена ниже вьюшки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
