Оцинкованная труба для дымохода: газовая дымоходная из оцинковки, печная сэндвич труба, можно ли использовать

Преимущества и недостатки такой трубы

Оцинковка – это в первую очередь сталь, материал, имеющий много неоспоримых достоинств.

К ним относятся:

Прочность;
Способность выдерживать высокие температуры;
Превосходная теплопроводность;
Низкая стоимость по сравнению с другими материалами.

Но без защитного покрытия черный металл подвержен коррозии, быстро ржавеет и приходит в негодность. Цинкование с успехом решило эту проблему. И, несмотря на то, что трубы из оцинковки и стали по форме одинаковы, оцинкованное изделие имеет ряд преимуществ.

Дополнительные плюсы оцинкованного изделия:

Коррозионностойкость, способность противостоять негативным воздействиям окружающей среды;
Увеличенный срок службы;
Повышенная прочность;
Широкий диапазон рабочих температур;
Высокая сопротивляемость механическим воздействиям;
Оцинкованная труба выдерживает высокое внутреннее и наружное давление;
Простота и удобство монтажа;
Высокая стойкость к возгоранию;
Цинк убивает все патогенные микроорганизмы;
Оцинковка практически не уступает в качестве низколегированной нержавейке, но стоит на порядок дешевле.

Но, как любое инженерное решение, трубопровод из оцинкованного железа неидеален.

Недостатки изделия:

Не очень привлекательный дизайн;
Дороговизна по сравнению с обычной сталью;
Цинк усложняет процесс сварки;
В отличие от пластика, при наличии выступов на стенах, обеспечить плавный переход в конструкции из оцинкованных труб, практически невозможно.

Необходимые инструменты

Перечень инструментов и приспособлений, необходимых для изготовления своими руками трубы для дымохода из оцинковки , обусловлен свойствами жести, в частности мягкостью и пластичностью. Обработка материала такого типа не требует приложения особых усилий, которые необходимы для работы с листовыми материалами.

Поэтому при производстве жестяных труб для дымохода необходим следующий набор инструментов:

Ножницы для резки металла. Этот инструмент помогает без особого труда нарезать листовой материал на нужные куски, так как самая большая толщина жести достигает 0,7 мм.
Молот с мягким бойком. Можно также воспользоваться деревянным молотком, киянкой, или стальным инструментом с мягкой резиновой накладкой. Однако последний вариант используют очень аккуратно или вообще не берут, так как он может стать причиной деформации тонкого листа жести и испортить всю работу.
Плоскогубцы. С помощью этого инструмента решают вопрос, как согнуть трубу из жести, потому что это сталь, хотя и тонкая, следовательно, согнуть руками ее невозможно.
Верстак. Это приспособление необходимо при резке материала и при нанесении разметки.
Калибрующий элемент. Это может быть трубное изделие диаметром более 10 сантиметров, а также уголок, имеющий грани 7,5 сантиметров. Эти элементы необходимо хорошо закрепить, так как на их поверхности будет выполняться заклепывание стыковочного шва.

Помимо этих инструментов, следует приготовить линейку или рулетку и разметчик, представляющий собой стальной стержень с острой заточкой.

Характеристики материала

Тонколистовая сталь, покрытая цинком в заводских условиях, должна соответствовать ГОСТ14918-80

Основные характеристики, на которые следует обратить внимание при выборе:. Самые распространенные толщины оцинковки – от 0.35 до 3мм

Чем лист тоньше, тем он легче обрабатывается, что немаловажно для изготовления изделий в домашних условиях. Но не стоит забывать – меньше толщина — меньше прочность. Самые распространенные толщины оцинковки – от 0.35 до 3мм

Чем лист тоньше, тем он легче обрабатывается, что немаловажно для изготовления изделий в домашних условиях. Но не стоит забывать – меньше толщина — меньше прочность

Самые распространенные толщины оцинковки – от 0.35 до 3мм

Толщина цинкового покрытия

Различают 3 класса материала, в соответствии с толщиной слоя нанесения цинка. Сведем данные в таблицу для удобства.

Класс стали по толщине цинкового слоя	Масса защитной прослойки, имеющейся с обеих сторон (гр)	Толщина покрытия (мкм)
П (Повышенный)	570 — 855	40-60
I	258-570	18-40
II	142.5-258	10-18

ГОСТ допускает некоторые отклонения по толщине и наличие некоторых дефектов

НР – нормальная разнотолщинность;
УР – уменьшенная разнотолщинность.

Варианты внешнего вида листа:

КР – С узорами кристаллизации (некоторыми трещинками и потемнениями);
МТ – без узоров.

Немаловажной характеристикой для изготовления труб является способность металлического листа к вытяжке:

Н – нормальной вытяжки;
Г – глубокой вытяжки;
ВГ – весьма глубокой вытяжки.

Конструкция оцинкованных изделий

Производители выпускают одно- и двухконтурные модификации данных дымоходов.

Одноконтурные изделия из оцинкованной стали зачастую устанавливаются внутри дома или обкладываются кирпичной кладкой.

Во избежание образования конденсата оно должно обязательно утепляться. Без утепления одноконтурные дымоходы из оцинкованной стали использовать снаружи не рекомендуется.

Самостоятельно его можно поставить в шашлычных или помещении для барбекю.

Данная конструкция быстро накаляется, чем активизирует работу отопительных приборов и минимизирует количество влаги, которая скапливается на стенках.

Отдав предпочтение сэндвич трубе из оцинковки можно говорить про эстетичный внешний вид, который гармонично вписывается в общий дизайн экстерьера. Помимо описанной выше технологии создаются конструкции из так называемой черной стали.

Эти сэндвич трубы из оцинковки предполагают, что труба, установленная внутри, будет изготовлена из обычной стали.

Сэндвич трубы из оцинковки для дымохода используются в домах, где стоят отопительные котлы, печи или камины. Также это оптимальный вариант для бань и саун.

Так как устройство бани отличается от обычного дома, то чтобы сохранить в парилке высокую температуру используют сэндвич конструкции, а пространство между ними заполняется минватой, которая является теплоизоляцией экологически чистого состава и при этом она не подвержена возгоранию при высоких температурах.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: Приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Технология создания дымохода своими руками

Самостоятельное изготовление ровного дымохода стандартного диаметра 11 см. Дымоход из оцинковки своими руками делается не так тяжело как кажется на первый взгляд.

Видео

Монтаж дымохода сэндвич своими руками: нюансы, советы

Смотрите это видео на YouTube

Для начала нужно взять лист металла и правильно его раскроить. Все процессы напоминают изготовление водосточного трубопровода, но в нашем случае сталь должна быть толще, также стоит позаботиться об утеплителе, чтобы исключить образование конденсата иначе помимо коррозии в зимнее время на дымоходе образуются еще и сосульки.

Для раскроя оцинкованного стального листа своими руками можно использовать такие доступные инструменты как: дисковый резак на станине, гильотину или сабельные ножницы.

Следующий этап – вальцевание и прокатка поверхности будущего изделия. Процесс проводится с использованием ручных вальцов или с электрически-механическим приводом.

Главное, чтобы размер обрабатываемой поверхности соответствовал тому, который нужен. Труба из оцинковки для печи своими руками изготавливается с листа длинной 125 или 200 см. Вальцы должны протянуть лист толщиной около миллиметра.

Желательно выбирать станок, в котором валы располагаются асимметрично, в этом случае даже кромка будущего дымохода будет прокатана как надо не оставляя плоских участков. Еще нужно учитывать минимальный диаметр проката. Стандартное изделие имеет размер сечения 10 см.

Видео

Смотрите это видео на YouTube

Следующий шаг – утепление, чтобы защитить от влаги, которая возникает из-за конденсата. После утепления на первую трубу одевается вторая, которая придерживает минеральную вату и придает дымоходу улучшенные технические характеристики. Диаметр второй – 11см. Таким образом, создаются сэндвич трубы из оцинковки для печи своими руками.

Особенности сборки

После изготовления элементов конструкции своими руками можно приступать к сборке. Изначально желательно создать проект, на котором отметить расположение каждой из секций, места соединение и крепления, придерживаясь определенных стандартов:

оцинкованная труба для печи должна составлять не менее 5 метров в длину;
конструкция должна превышать самой высокой точки на крыше на 150 см;
при создании проекта не стоит забывать про окна для чистки от сажи.

Система дымохода состоит из участков разного наклона, но при этом нужно учитывать, чтобы все они не превышали по длине метр.

Видео

Флюгарка + дымник для дымохода своими руками. Жестянщик.

Смотрите это видео на YouTube

Труба из оцинковки для печи своими руками монтируется с использованием переходников, тройников, хомутов и колен с нужным градусом уклона. Монтаж начинается от отопительного агрегата и выводится кверху путем присоединения секций друг к другу.

Внешний вид дымохода из оцинковки напрямую зависит от того, где расположен выходной патрубок. Если он установлен в боковой части, то конструкция будет приставной, присоединяясь к патрубку сбоку и выводясь наружу через стену, после чего конструкция выводится вверх к уровню крыши.

Видео

Дымоход печь длительного горения теория правила схемы / Дымовая труба / Chimney stove long burning

Смотрите это видео на YouTube

Оцинкованную трубу для дымохода печи своими руками изготовить не так сложно, нужно в точности придерживаться пошаговой инструкции и проявить упорство, не забывая при этом о технике безопасности, чтобы не поранится острыми краями листовой стали. Удачи в работе!

Что такое оцинкованная сталь

В производстве строительной продукции повсеместно практикуют покрытие стального листа тонким слоем цинка. Так повышается срок эксплуатации изделия благодаря устойчивости к коррозии и к агрессивной внешней среде. Стальной рулон, прошедший через оцинкование, используется для изготовления кровельного и заборного материала, системы водоснабжения и во многих других сферах.

Как отличить нержавейку от оцинковки

В отличие от оцинковки, нержавеющая сталь является сплавом с добавлением в состав хрома. Листовой прокат из нержавейки не подвергается нанесению покрытия, цвет его поверхности и среза однородный, обычно матовый. Оцинкованная сталь в процессе нанесения покрытия покрывается характерными узорами кристаллизации, либо имеет зеркальную поверхность с оттенком синевы.

Если нержавейка обработана до зеркального блеска, точный узнать, что именно перед вами, получится с помощью химической реакции. На край стального листа нужно капнуть соляную кислоту. Взаимодействуя с цинком, хлористый водород провоцирует пузырящие пятна на поверхности. К тому же, сплавы с хромом не обладают магнитными свойствами, если магнит крепится к листу стали, вероятно, это оцинковка.

Какую трубу выбрать?

Для сооружения дымоходов используются различные материалы, самыми популярными из которых считаются кирпич и керамика. При этом их основными недостатками считаются высокая стоимость и необходимость сооружения фундамента.

В конце прошлого столетия массово начали использовать асбестовые трубы. Они имеют доступную стоимость, но при этом обладают рядом недостатков: асбест не устойчив к атмосферным осадкам и перепадам температуры; является экологически опасным материалом, постоянный контакт с которым может приводить к образованию раковых опухолей, что исключает возможность установки асбестовой трубы внутри здания.

Преимущества стальных труб

Вышеприведенные конструкции дымоходов, постепенно уходят в прошлое, сдавая позиции современным технологиям. Конструкции из нержавейки, позволяют собрать дымоход необходимой формы из отдельных его частей без привлечения профессионалов.

Помимо простоты монтажа дымоходы из нержавейки обладает следующими преимуществами:

эстетичный внешний вид;
отсутствие образования конденсата;
длительный период эксплуатации;
высокий уровень пожарной безопасности;
доступная стоимость;
конструкция не требует сооружения фундамента;
возможность последующего утепления.

Вариант такой установки является оптимальным с точки зрения цена-качество.

Виды современных стальных труб

Существует два основных вида:

Одностенные стальные дымоходы используются либо внутри помещения, либо вставляются в кирпичный кожух, благодаря чему иногда их называют вкладышами. Используются для отвода дыма от газовых, твердотопливных или мазутных котлов. Разновидностью одностенных являются гибкие дымоходы, представляющие собой гофрированную трубу с тонкой стенкой.

Достоинствами таких труб является низкая стоимость и простота монтажа, однако срок службы у них не велик.

Двустенные дымоходы состоят из внешнего кожуха, который устойчив к коррозии, и внутренней металлической трубы, выдерживающей высокие температуры. Пространство между трубами заполнено утеплителем, в качестве которого может использоваться минеральная вата.

Такая труба пригодна для любых котлов, имеет длительный срок службы и стоимость выше, нежели одностенный дымоход.

Именно двустенные дымоходы пользуются наибольшей популярностью и могут выполняться самостоятельно.

Для изготовления двустенного дымохода применяют две трубы различного диаметра, пространство между которыми заполняется базальтовой ватой, слоем от 3 до 10 см.

Свойства стальных конструкций

Стальные дымоходы обладают высокими прочностными характеристиками, долговечны и устойчивы к коррозии. Внутри труба имеет гладкую поверхность, что предотвращает возможность оседания на ней сажи и пепла.

Дымоход изготавливаются из специальной марки стали, которая не выгорает и не деформируется.

Сталь способна быстро разогреваться и остывать при нагреве и отключении отопительного прибора. Многократные циклы нагрева и охлаждения ни как не сказывается на эксплуатационных качествах или внешнем виде дымохода.

Преимущества и недостатки

Положительные качества профильной продукции:

высокая прочность;
легкость обработки;
возможность доработки конструкции путем изгибания;
сравнительно небольшой вес благодаря полости внутри;
универсальность;
широкий ассортимент разновидностей;
длительный период службы (30-50 лет);
низкий показатель теплопроводности;
более высокая устойчивость к повышенному давлению внутри изделия, а также гидроударам;
при использовании оцинкованной продукции в качестве арматуры при возведении построек отмечается снижение давления на фундамент, это обусловлено тем, что металлические трубы принимают на себя существенную часть нагрузки;
возможность эксплуатации в суровых условиях.

Еще одним преимуществом оцинковки является отсутствие необходимости в дополнительной обработке. Чтобы продлить срок службы, достаточно имеющегося защитного покрытия. Есть и недостатки у такой продукции. Так, отмечают более высокую цену по сравнению с аналогами из черного металла. Кроме того, изделия с цинковым покрытием сильно подвержены механическим повреждениям. Если целостность защитного слоя нарушится, срок службы конструкции из таких труб существенно сократится.

Этапы монтажа

Печной дымоход, а в данном случае речь пойдет об установке трубы для буржуйки стандартных размеров, монтируется следующим образом:

Первый отрезок металлической трубы при помощи герметика фиксируют в дымоходном отверстии в печи.

Металлическую трубу надежно крепят к печке. В любом отопительном приборе есть отверстие для установки дымохода.

Колено наращивают, двигаясь вверх до потолочного перекрытия или окна.

Важно! Крепить трубу к стене кронштейнами необходимо через каждые два метра

Высота дымохода зависит от размера конструкции, ее мощности и диаметра труб.

Дойдя до потолка, вырезается отверстие необходимого размера и убирается теплоизоляция. Размер прохода должен быть больше диаметра трубы минимум на 70 мм.

Металлический трубопровод обычно прокладывают через стену/кровельное перекрытие.

Через пропускной стакан выводят трубу и фиксируют ее в месте крепления с наружным дымоходом.

При прокладке дымохода через потолок нужно быть очень внимательным

Чаще всего потолочные перекрытия выполнены из дерева, поэтому важно заизолировать «опасный» участок трубы

Совет! Места стыков колен, труб и тройников дополнительно скрепляются хомутами. После завершения работ их дополнительно герметизируют.

Далее крепят тройник для отвода конденсата.

Совет! Если дымоход будет выводиться через окно, то проходной стакан устанавливают в отверстие стекла.

Наружный дымоход покрывают битумом, обеспечивают соответствующую теплоизоляцию.

Пример соединения внутреннего дымохода с наружным. На данном этапе монтажа также следует соблюдать правила противопожарной безопасности.

На поверхность трубы крепят искрогаситель, в народе его называют «грибок». Он защищает дымоход не только от вылетающих искр, но и от осадков и мелкого мусора.

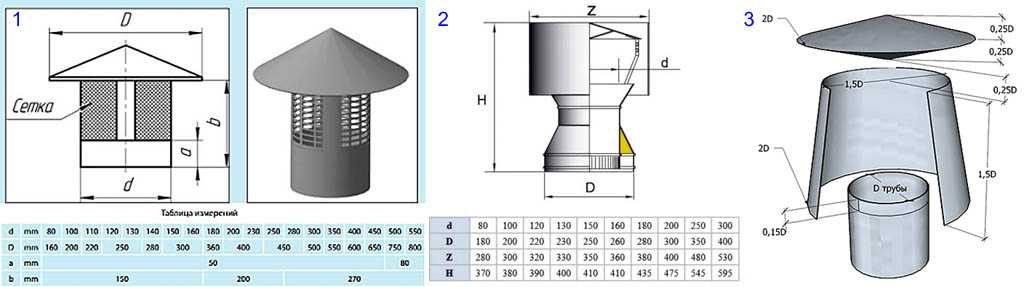

В завершении работ на дымоход устанавливают зонт.

Высота трубы над кровлей должна быть не менее 50 см.

Места труб, которые могут быть подвержены коррозии, обрабатывают термостойкой краской.
После проведения всех монтажных работ по установке металлического дымохода проводят пробную топку печи. Проверяют герметичность сооружения, уровень нагревания.

Важно! При испытании печи с только что установленным дымоходом из металлической трубы может появиться запах гари или легкое задымление. Это связано с кристаллизацией состава герметика и испарением масла с поверхности труб

Схема устройства металлического дымохода для печи. Монтаж данного сооружения должен производиться строго по инструкции.

Эффективная работа дымохода для дровяной печи и других видов отопительных приборов зависит не только от правильности монтажа и расчетов. Дымоходу нужен постоянный уход. Необходимо регулярно следить за состоянием труб на предмет прогаров, ржавчины, коррозии, чистить их. На внутренней поверхности труб в процессе эксплуатации печи остаются следы копоти и сажи, которые делают диаметр сечения трубопровода уже. Помимо естественных продуктов горения там могут оседать следы пластиковых отходов. Иногда дымоход засоряется из-за появления внутри трубы осиного гнезда и др. Мастера рекомендуют проводить очистительные работы не реже двух-трех раз за отопительный сезон.

Когда монтаж дымохода из металлической трубы завершен, проводят «испытательную» топку отопительного прибора и внимательно осматривают сооружение.

Для чистки можно использовать:

осиновые дрова — горение осины быстро удаляет сажу;
гибкий толстый трос для труднодоступных мест;
сжигание вместе с топливом специальных химических составов и др.

Видео: установка металлического дымохода своими руками

Установить металлический дымоход для печи можно своими руками. Чтобы избежать неприятных последствий, нужно четко следовать инструкциям и не проявлять изобретательность.

Посмотрите другие материалы на похожие темы

Особенности стальных дымоходов, их плюсы и мунусы

Особенности выбора дымохода из оцинкованной стали

Особенности конструкции дымохода

Правильно устроенный дымоход для бани выведет продукты сгорания топлива, обеспечит сохранность тепла и пожаробезопасность. Он может быть двух видов — наружный и внутренний.

Внешний

Внешние дымоходы были изобретены в Америке. Основное их преимущество — в высокой степени безопасности конструкции.

больший расход топлива;
необходимость утепления, находящейся на улице трубы.

Внутренний

Внутренние дымоходы располагаются вертикально, поэтому, обеспечивается хорошая тяга. Плюсом этой конструкции станет быстрый нагрев бани, поддержание тепла в помещении, а также малый расход топлива. Недостатками станут:

сложность монтажа;
слабая противопожарная защищенность парилки;
сложности в ремонте и уходе;
опасность внутреннего задымления.

Часто сооружают комбинированные дымоходы — кладка из кирпича с вмонтированной внутрь металлической трубой.

Подготовительный этап

Вначале на лист жести наносится разметка, по которой будет вырезан полуфабрикат. Другими словами от определенного жестяного листа отрезают необходимую часть, из которой будет формироваться контур будущей трубы. Процесс разметки выполняется следующим образом: жесть раскладывают на верстаке и от верхнего края отмеряют отрезок, равный длине трубы. Здесь ставится отметка разметчиком.

Затем с помощью угольника по этой метке проводят линию перпендикулярно боковому краю. Теперь по этой линии длину окружности трубы, то же самое проделывают по верхнему краю. При этом по обоим краям добавляют около 1,5 см для формирования стыковочных кромок. Верхнюю и нижнюю отметку соединяют и вырезают заготовку.

Для определения длины окружности можно воспользоваться рулеткой, а можно вспомнить школьный курс геометрии.

Мягкая поверхность

Мягкая поверхность имеет свой недостаток, она горючая. Поэтому между поверхностью и дымовой трубой необходимо оставлять промежуток, приблизительно 14-25 миллиметров.

Влагоизоляция такой поверхности протекает также, как и у других поверхностей, однако при ней используется ендовый ковер, а не гибкая лента.

Как провести дымоходную трубу через кровельную поверхность

Этапы проведения дымоходной трубы:

Определение места для размещения прохода;
Установка короба;
Просверливание отверстия для проведения дымоходной трубы;
Материал кровли загибают наружу, изоляцию внутрь. В созданное отверстие проводится труба;
На трубное устройство размещается влагоизоляционный пояс;
В короб наполняется жаростойкий материал;
На стыки наносится герметик.

Проведение дымоходного устройства через кровлю требует серьезного подхода и соблюдения правил установки, т.к. от этого зависит появятся ли протечки и разрушится ли дымовая труба.

Преимущества дымохода из оцинковки

Цинковая защита автоматически превращает обычную металлическую трубу в надежный и качественный материал, способный очень долго сопротивляться коррозии. Дымоходы из оцинкованных труб используются в самых разных эксплуатационных условиях – автономные отопительные системы и камины, маленькие дачные домики, бани и сауны.

Сырьем, которое используется в качестве исходного при производстве оцинкованных труб, является обычная листовая сталь, имеющая подходящие показатели гибкости. На первый взгляд может показаться, что это жестяное изделие, но это впечатление обманчиво – должным образом обработанный металл имеет совершенно иные характеристики.

Оцинкованная труба для дымохода имеет в своем активе немало достоинств:

Надежная защита трубы от коррозии и различных кислот;
Быстрый прогрев системы и стабильная тяга;
Простой и быстрый монтаж модульного дымохода, достигаемый за счет особой схемы соединения труб;
Простота конструкции, позволяющая собрать дымоход самостоятельно;
Универсальность, благодаря которой можно подключать дымоход к самым разным источникам тепла;
Простота ремонта – поврежденная деталь легко заменяется новой без полной разборки дымохода;
Пожаробезопасность (правда, для ее достижения нужно при монтаже следить за отсутствием непосредственного контакта дымохода с горючими материалами).

Дымоход обычно выводится на крышу или в стену здания. В последнем случае дымоход необходимо утеплять, чтобы не столкнуться с неприятностями при эксплуатации.

Дымники

Всем известный дымник-зонтик удовлетворительно держит тягу на ветру до сильного, но искры гасит плохо и против задувания трубы порывами мало полезен, и поэтому непригоден для приборов импульсных и длительного горения. Несколько лучше дымник-зонтик с сеткой (поз. 1 на рис.), им можно снабжать дымоходы печей и котлов поверхностного горения.

Чертежи и размеры дефлекторов для дымоходов

Достаточно сложен конструктивно, но пригоден на все случаи жизни дымник с кольцевым дефлектором (чертежи с размерами на поз. 2; d – диаметр просвета трубы)

Обратите внимание на его юбку и шейку, без них дымник с дефлектором потеряет свои качества. Если дымоход сэндвичевый, роль юбки с шейкой сыграет верхняя разделка его кожуха

Дымник ЦАГИ (схема и размерные соотношения на поз. 3) проще и эффективнее дефлекторного, он применим на ветру скоростью до 150-200 км/ч (!), но среди промышленных изделий встречается редко, т.к. входящее в его состав объемное тело вращения мало технологично. Однако, если делать дымник своими руками, то свернуть из оцинковки двойной конус не бог весть что за работа. Дымник ЦАГИ нужно крепить к трубе не хомутом, а саморезами, т.к. на скошенном по горизонтали ветру он развивает значительную подъемную силу.

Возможные схемы установки трубы

Перед тем как приступить к подготовительным и монтажным операциям, следует хотя бы примерно набросать план работ с определением конфигурации установки трубы. Монтаж можно осуществлять по двум принципам – «по дыму» и «по конденсату». Что это значит? В первом варианте система будет предусматривать наличие отводных каналов с тройниками для отвода конденсата. Во второй схеме технологические ответвления для конденсата не нужны по причине его естественного отсутствия.

Выбор одной из этих конфигураций важен в силу того, что конструкция должна предохраняться от избыточной влаги, вредной и для изолятора, и для металла. К слову, труба дымохода из оцинкованной стали является наиболее защищенной от взаимодействия с влагой, но защитных покрытий недостаточно для полного предохранения конструкции. Контуры вентиляции в любом случае должны присутствовать в зонах прохождения трубы. Поэтому оптимальным решением будет сочетание сегментов с отводными каналами для конденсата и сплошными участками для выпуска дыма. Злоупотреблять тройниками и другими технологическими каналами отхода тоже не стоит, поскольку они снижают эффективность дымохода как такового.
