Как сделать каркас металлической лестницы из профильной трубы своими руками: чертежи, расчет

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него “косынки”, одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме “лесенки”.

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент – хребет, именно поэтому подобная конструкция также носит название “хребтовая лестница”. Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой – классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

• Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
• По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней

Пользоваться такой лестницей следует с осторожностью при спуске

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Преимущества и недостатки

Такая лестница является достаточно противоречивым элементом, который имеет большое количество как преимуществ, так и недостатков. Основные плюсы заключаются в простоте использования, ухода и хранения. Если речь заходит про алюминиевые конструкции, то здесь можно выделить еще и малый вес, низкую стоимость на изделие и длительный срок службы. Связано это с тем, что этот металл не поддается воздействию коррозии. Он не ржавеет и не поддается гниению.

Главный минус также связан с простотой изделия. Лестница не разбирается и не собирается, а значит, чем она больше, тем сложнее ее установить или же перенести с места на место. Если же речь заходит об изделии из дерева, то можно сказать, что оно еще и непрактично, так как способно выдержать вес не более 100 кг. Превышение этого показателя опасно для жизни и здоровья человека.

Видео, где наглядно видно, процесс изготовления деревянной лестницы.

Еще один существенный минус заключается в крутом подъеме. Взбираться или спускаться по такой лестнице достаточно проблематично, особенно с каким-то дополнительным отягощением. А если же расположить изделие под более пологим углом, сразу значительно подает показатель прочности и надежности, что снова опасно для жизни и здоровья человека.

Типы креплений

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

28bd3a616cbf5e8c58ad0a08b2541c4c.jpe

Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста

При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком

Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения

Тогда у вас получится долговечное качественное покрытие

Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма

Материалы для изготовления лестницы должны быть качественными, прочными и долговечными

При подборе пристально присмотритесь ко всем составляющим и комплектующим.

• Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
• Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.

• Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
• В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.

• В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
• Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

https://youtube.com/watch?v=zqT5JiB523s

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант. В качестве направляющих используются центральная опора и винтовой косоур

Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Железные лестницы: нюансы производства

Если вы имеете определенные навыки в работе со сварочным аппаратом и болгаркой, тогда вы вполне можете освоить все нюансы изготовления таких систем.

Изготавливая металлическую систему, мастер должен учесть множество специфических нюансов

Основные параметры

При возведении лестниц из металла используются общепринятые стандарты, предъявляемые к данным изделиям:

• железная лестница в ширину не должна быть менее 90 см;
• высота ступеней выбирается около 15-18 см;
• глубина ступенек – в среднем 35 см;
• уклон сборки – на уровне 30-35°.

Измерить и рассчитать основные параметры железной лестницы необходимо очень серьезно и тщательно

Нюансы проектирования

Готовые чертежи железных лестничных систем сегодня легко можно найти в интернете, можно также заказать у профессионального проектировщика (чертежника) либо нарисовать самому, применяя знания геометрии из школьной программы.

При проектировании и зарисовке чертежа будущей системы, необходимо учесть все элементы конструкции и указать их размеры

Какую систему выбрать

Для изготовления металлической лестницы для дома своими руками подходят такие виды:

1. На одном косоуре – такие сборки подразумевают установку швеллера или двутавра и дальнейшее крепление на нем лестничных ступеней.
2. На нескольких косоурах – в таком случае устанавливаются специализированные опорные балки, исполняющие функцию каркаса.
3. На больцах – то есть на болтах специального вида, которые применяются для крепления ступенек к стеновой поверхности.
4. На тетивах – данная конструкция устанавливается между опорными колодами (тетивами).

Для самостоятельного изготовления лучше всего выбрать систему на косоурах

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

• открытые;
• закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Для того, чтобы сварить железную лестницу, вам потребуются:

• болгарка (со шлифовальным и режущим диском);
• дрель со сверлами для металла;
• сварочный аппарат (лучше — инверторного типа);
• тиски и удобный стол для работы;
• уровень и угольники для разметки элементов конструкции;
• крепеж.

На рисунке ниже представлена схема конструкции простейшей металлической лестницы, которую вы легко можете изготовить самостоятельно:

Так устроена металлическая лестница: 1. Швеллер. 2. Рифленые металлические ступени. 3. Стальные кобылки. 4. Места сварки. 5. Кронштейны крепления ступеней.

А вот пример реальной лестницы заводского изготовления именно такой простой конструкции — и посмотрите, с каким вкусом она вписана в окружающее пространство.

Уличная лестница Techno, компания Московские лестницы.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Металлическая лестница приставная: разновидность конструкции

Каких только вариаций приставных лестниц не было за это время. Преимущественно их делали из дерева. Деревянные доски – наиболее легкий материал для строительства приставных лестниц. Наверное, ни один дом не обходится без хотя бы маленькой деревянной приставной лестницы. Но дерево со временем портиться, а хранить такую лестницу в частном доме затруднительно. В квартире вообще ее некуда девать.

Металлические приставные лестницы могут отличаться по длине, ширине, типу материала и цене

Первыми металлическими лестницами были лестницы из стали. Изготавливались они путем сваривания между собой боковин лестницы и перекладин. И все бы хорошо, но вот только такая лестница является очень тяжелой. Переставить ее с места на место под силу только взрослому мужчине. В последнее время на смену тяжелым лестницам из стали пришли лестницы из алюминиевой профильной трубы.

Разновидности алюминиевых лестниц:

• Приставные односекционные лестницы;
• Двухсекционные раскладные лестницы;
• Трехсекционные выдвижные лестницы;
• Телескопические лестницы;
• Четырехсекционные шарнирные лестницы-трансформеры.

Благодаря легкому пустотелому металлу алюминиевые лестницы удобны в использовании. А благодаря тому, что многие из них имеют складные конструкции, они еще и легки в хранении и транспортировке. Наиболее распространенным вариантом являются приставные лестницы алюминиевые.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

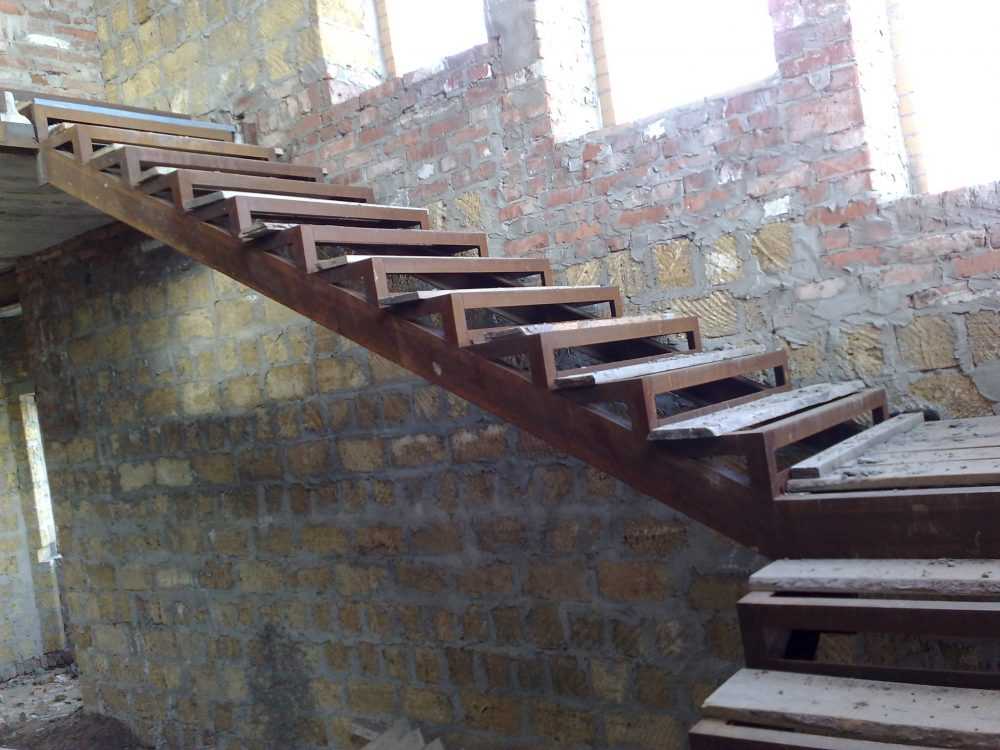

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Разновидности

Лестницы можно разделить на отдельные виды зависимо от разных факторов. По назначению:

1. Специальные — устанавливаются в общественном транспорте, на заводах, складах. При их изготовлении не учитывается декоративное оформление.
2. Для строительных, хозяйственных нужд. Подходят для установки снаружи, внутри зданий.
3. Для эвакуации людей из зданий (устанавливаются на пожарных машинах) при экстренных ситуациях, чтобы посетители смогли быстро покинуть здание.
4. Классические лестницы на второй этаж из металла.
5. Для входа в здание. Применяются при обустройстве крыльца или террасы.

По типу конструкции:

1. Винтовые или спиральные. Красиво смотрятся в частных домах. Подходят для разных стилей интерьера. Позволяют сэкономить свободное пространство.
2. Маршевые конструкции. Классические конструкции. Могут иметь один или более лестничных пролетов. Для обустройства маршевой лестницы нужно много места.
3. Конструкция на больцах. Навесные конструкции, которые с помощью специальных крепежных элементов закрепляются на стенах. Ступени со стороны помещения не имеют опор. Они соединяются между собой, образуя цельный, высокопрочный каркас.

Лестницы могут быть внутренними или наружными.

Наружные лестницы (Фото: Instagram / ni_kolai3537)

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.
