Односкатная крыша из профильной трубы: устройство фермы и кровельного пирога, подготовка и расчет, строительство своими руками

Расчеты и типовые решения

Чтобы избежать трудоемких вычислений, которые без знания физики и использования калькулятора могут содержать в результате ошибки, рекомендуем использовать типовые решения с минимальной нагрузкой на колонну. Также получить желаемое помогут надежные подвижные шарнирные соединения, для крепления под наклоном и распределения углового момента

В этом случае важно рассчитать, сколько выдержит такая опора

Такой подход позволяет рассчитать различную мебель со стальными опорами, крепления в шкафу, при этом быть уверенными в их надежности и долговечности. Регулировка обычно позволяет надежно укрепить конструкцию. Выбирайте качественную сталь от зарекомендовавшего себя российского производителя, так можно избежать покупки продукции низкого качества.

Источник

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;

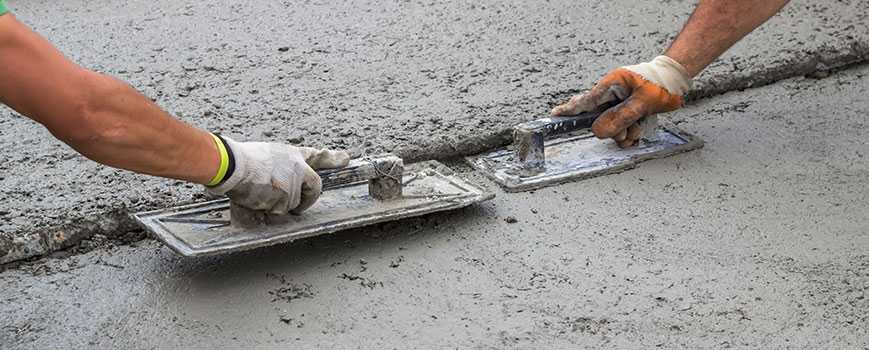

если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.

Подготовка строительной площадки для беседки

Прежде чем построить беседку, необходимо подготовить территорию. Если есть основание, например, бетонный дворик, можно сэкономить деньги и установить свою беседку на этой поверхности. Это может сэкономить много времени в процессе установки. Перед тем, как строить, нужно убедиться, что площадка ровная и имеет достаточно дренажа, чтобы беседка оставалась сухой.

1. С заранее составленным планом, снимают дерн с почвы по периметру и наносят разметочные линии. После нужно выкопать углубление, из расчета столбов, которые служат опорой, глубиной около 60 см.

2. Стойки используют из профильной трубы, главное нужно учесть промежуток самого материала в яме. Оптимальное сечение — это 80х80 мм, а толщина стенки колеблется от 2,5 до 3 мм. А чтобы придать стойкам большей устойчивости, к опорам приваривают пятки.

Тип фундамента лучше использовать столбчатый или свайный. После выкапывания ямы, можно устанавливать опорные стойки и утрамбовывать место, которое будет соприкасаться с землей. Чтобы эту цель реализовать, нужно в углубления положить колотый кирпич или небольшие камни. Только потом залить цементным раствором и с помощью строительного уровня произвести выравнивание.

Используется стандартное основание колонны. После его установки можно переходить к остальной части сборки. При строительстве беседки из профильной трубы в качестве вертикальных опор желательно использовать элементы квадратного сечения. При подсоединении опор к фундаменту следите за тем, чтобы они были прямыми.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
Тип крепления козырька к дому.

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
болгарка с отрезным и шлифовочным дисками;
рулетка длинной от 5 м;
маркер;
уровень, гидроуровень или лазерный нивелир;
шуруповёрт, свёрла;
гаечные ключи;
лопата или бур.
средства защиты глаз и рук.

Выбор материала

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

Шуруповерт.
Насадка под шестигранную головку саморезов.
Ножницы по металлу.
Болгарка.
Саморезы.
Шпагат.

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса

Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
Удобная ширина сидушки 400-450 мм.
Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Навес односкатный

Этот навес сделать проще всего. Для его монтажа потребуется только простые прогоны из трубы с квадратным или прямоугольным сечением. Рассчитать балки следует, учитывая нагрузки на них, климатические особенности региона и длину и шаг прогонов, вес предполагаемой кровли. Лучше доверить расчеты специалисту. Для самостоятельного расчета можно порекомендовать небольшие балки в 3-4 метра и профиль к ним 80-100 мм. Верхний и нижний пояс связывается центральной стойкой, верхняя балка укрепляется с помощью подкоса. Другие типы навесов, в том числе арочные, следует монтировать по отдельным расчетам. При этом каркас строится на основе приведенных выше схем.

Установка опор

Для опор козырька выбирайте профтрубу диаметром не менее 80 мм. Меньше не рекомендуется из-за значительной нагрузки. В местах установки колышков бурятся скважины на глубину до 80-90 см. Дно засыпается песком и утрамбовывается. Далее делается подушка из щебня, на которую уже ставятся столбы для навеса.

В процессе работы следите, чтобы не было отклонений от вертикали. В противном случае конструкция будет выглядеть неряшливо. Оптимальное расстояние между опорами — не более 1,5 метра. Лучше ориентироваться на ширину кровельного материала. Для надежности на дно каждой трубы наваривается круглая или квадратная пластина. Она не даст грунту впоследствии «вытолкнуть» опору из земли и обеспечит дополнительное сцепление с бетоном.

Залитые песчано-цементной смесью опоры навеса оставьте на несколько дней, чтобы фундамент набрал прочность. За это время подготовьте каркас.

Применение металлопрофиля

Металлопрофиль хорошо подходит для возведения навесов как хозяйственного, так и рекреационного назначения. Рекреационные применяются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес сооружается в месте обустройства летней кухни, складирования хозяйственного инвентаря или в месте стоянки автомобиля. Конструкция навеса может быть отдельно стоящей или быть продолжением дома. В первом случае навес возводится на отдельных опорах, а во втором – одной или двумя сторонами опирается на стену дома.

Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

Экологичности.
Долговечности.
Стойкости к ультрафиолету.
Стойкости к низким температурам.
Долговечности.
Прочности.
Приемлемой стоимости.
Простоты в уходе.
Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Последовательность выполнения работ

Строительство навеса осуществляется так:

на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
в выемках стойки укрепляют клиньями или подпорками;
заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

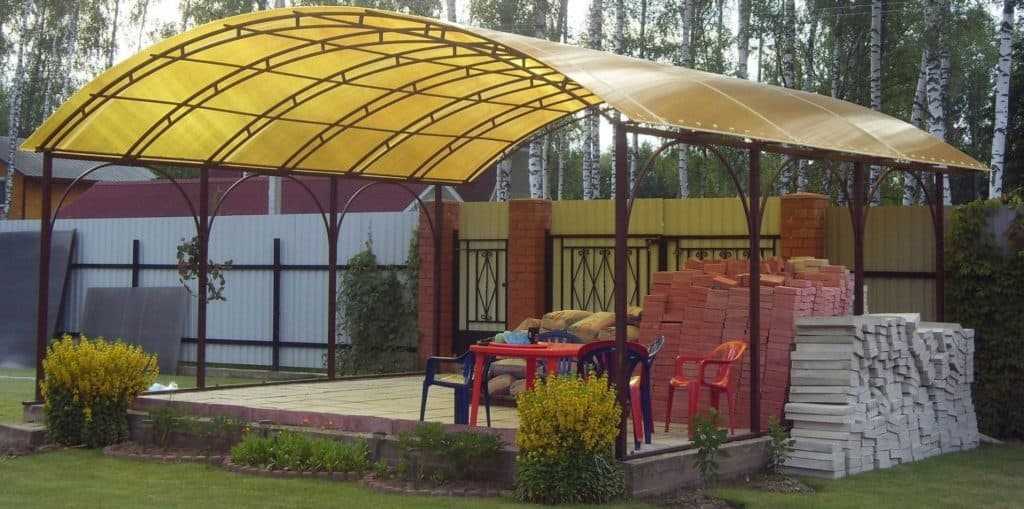

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли
Стропильная система	Угол наклона ската, градусы
Односкатная	8-18
Двускатная, рассчитанная против влияния снега	25-34
Двускатная, необходимая против сильных порывов ветра	17-25

Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров
Ширина навеса	Сечение труб для стропильных систем при толщине стенки, кв.мм	Сечение труб для стоек при толщине стенок, кв.мм
До 4.6	42*19	41*41
До 5.7	44*44	От 5353 до 8585
От 5.8	От 4646 до 6228	От 8383 до 117117

Важный момент:

для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

Теперь идёт расчёт технических параметров для создания навесов из профильных труб. Естественно, для каждого дома они индивидуальные, поэтому за основу необходимо брать конкретный результат, наиболее схожий с тем, что будет выполняться далее. Усреднённые технические параметры на примере дома шириной 10х7 представлены далее:

Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — 2.7мм, для вторых — от 3.8 до 3.9мм.
Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков

По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Фермы в качестве элементов каркаса

Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующую форму:

треугольную;
арочную;
прямоугольную;
ломанную;
трапециевидную.

Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

Калькулятор и специальное программное обеспечение;
СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.

На этом фото изображено металлическое укрытие

В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

Расчетное сопротивление для стали: Ry = 2,45 T/см²;
Коэффициент надежности — 1;
Пролет для фермы — 4,7 м;
Высота фермы — 0,4 м;
Число панелей для верхнего пояса конструкции — 7;
Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Возведение конструкции

Работы по установке производятся поэтапно:

До того, как сделать навес из труб, сначала подготавливают фундамент.
Затем отмеряют и нарезают материалы, перечисленные в чертеже.
Изготавливают фермы.
У конструкции собирают боковые стенки.
Соединяют кровельные фермы и готовые секции.
Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
Обрабатывают защитными составами металлические поверхности.
Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
Обрезают лишнее кровельное покрытие.
Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.
