Самодельные металлические печи для гаража: 40 идей с чертежами

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

  • Вертикальный;
  • Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

  • Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
  • Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
  • Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
  • Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
  • Полученная конструкция приваривается к баллону.
  • Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Правила эксплуатации

Один раз в год необходимо чистить дымоход Теоретически топить печь можно всем, что горит. Но лучшим вариантом являются дрова, которые зачастую можно набрать бесплатно в достаточном количестве.

Горят с минимальным выделением топлива такие породы:

  • береза;
  • вишня;
  • акация;
  • абрикос;
  • верба;
  • осина;
  • дуб.

Чистку нужно проводить в топке и дымовой трубе. Делать это нужно при постоянном использовании ежемесячно, а при периодическом — каждые 20 топок. Лучшим вариантом является пластиковый, медный или латунный ершик. Начинать чистку нужно сверху, постепенно, по мере освобождения просвета опускаясь вниз. Если с механическим вариантом возникли осложнения, нагар можно выжечь картофельными очистками или осиновыми дровами. Еще проще — воспользоваться специализированной бытовой химией.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

Строительство туалета на даче своими руками Баня из клееного бруса своими руками Детский деревянный домик своими руками Строим погреб своими руками

  • https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/kak-sdelat-burzhujku-v-garazh.html
  • https://svoimi-rykami.ru/stroitelstvo-doma/garazh/burzhujka-dlya-garazha-svoimi-rukami.html
  • https://dekoriko.ru/postrojki/garazh/burzhujka/
  • https://stroychik.ru/garazh/pech-dlya-garazha-svoimi-rukami
  • http://obustroen.ru/pomescheniya/garagh-i-masterskaya/burzhujka-v-garazh.html
  • https://remont-system.ru/pechi-i-kaminy/kak-ustanovit-burzhuyku-v-garazhe
  • https://bouw.ru/article/kak-sdelaty-burzhuyku-v-garazh

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

  1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
  2. На боковой поверхности делают проем для топки.
  3. Из вырезанного куска делают дверку.
  4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
  5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
  6. Для устройства зольника к дну приваривают металлический круг.
  7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

  • Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
  • Большой выбор моделей – от тепловых пушек до конвекторов;
  • Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

  • Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
  • Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
  • Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Как правильно выбрать печку?

Перед тем как приобрести наиболее подходящий вариант отопительного прибора, владелец гаража должен определить промежуток времени, в течение которого будет обогреваться его автостоянка.

Важно! Если здание располагается отдельно, то в нем обязательно нужно смонтировать индивидуальную систему отопления, а также систему вентиляции и дымоотведения. В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе

Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования

В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе. Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования.

Электрические приборы представляют собой недешёвый способ обогрева, но владелец гаража может подобрать себе изделие с необходимой мощностью, чтобы максимально сэкономить на отоплении. Также в качестве отопительного устройства можно использовать печь, работающую на машинном масле, то есть на отработке.

Наиболее популярными разновидностями печей для отопления гаража являются:

  • Булерьян. Это довольно дорогое по стоимости оборудование, которое функционирует по принципу конвертерного сжигания топлива. В его качестве для агрегата можно использовать дрова, торф, уголь или любые отходы древесины, кроме газообразных и жидких веществ. Однако подобный агрегат требует устройства дымохода с качественной теплоизоляцией. Да и само изготовление такой печи по силам лишь специалистам.
  • Буржуйка — самый компактный, дешевый и удобный вид печи, которую можно без труда сделать своими руками, предварительно выполнив правильный чертеж. Ее основное достоинство заключается в демократичной стоимости всех составляющих, которые без труда собираются в надежную и простую отопительную конструкцию. Но буржуйка при всей ее дешевизне требует постоянного контроля и отличается повышенной пожароопасностью.
  • Самый дешевый вариант обогревателя для гаража — это изделие, созданное собственными руками. Наиболее эффективной и экономной печью станет агрегат, функционирующий на «отработке», то есть на машинном масле, оставшемся после его смены в двигателе.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

3 Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

  • Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
  • Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
  • Труба для дымохода – рекомендуемый диаметр 120 мм.
  • Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
  • Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
  • Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
  • Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Этапы сборочного процесса

Даже такой небольшой отопительный прибор, а, точнее сказать, его сборка, делиться на несколько этапов, отвечающих на основной вопрос, как сделать буржуйку в гараж.

Подготовительный

В первую очередь определяемся с размерами. Как и в случае с любыми печками, размер буржуйки подбирается под размеры гаража. И чем последний больше, тем больше должна быть печь. Хотя это чисто условное соотношение.

Далее приобретается необходимый материал, который подрезается под установленные нами размеры. Кстати, резку можно проводить болгаркой или газосваркой.

  • Металлический лист необходимо разделить на шесть частей. Из него собирается корпус, поэтому стоит сначала определиться с формой отопительного прибора. В данном случае нас будет интересовать сечение, ведь оно может быть прямоугольным или квадратным. Если выбран квадрат, то четыре стенки будут одинаковыми. Задняя же и лицевая стенки будут другими, но одинаковые между собой.
  • Теперь в лицевой стенке делается прямоугольное отверстие. Через него будет производиться закладка дров. Вырезанный кусок выбрасывать не надо. Из него можно сделать дверцу, приварив к нему петли. Чтобы дым не проходил внутрь помещения через неплотно прижатую дверцу, рекомендуется с внутренней стороны прикрепить к ней асбестовый шнур по всему периметру.
  • В одной из основных стенок делается отверстие под дымоход. К нему приваривается приготовленный патрубок.
  • Из трубы или уголка нарезаются четыре ножки.
  • Изготавливается колосниковая решетка. Это может быть все тот же металлический лист, в котором придется сделать отверстия. А можно изготовить решетку из металлической арматуры или проволоки.

В готовом виде

Сборка

Итак, теперь можно переходить к основному процессу.

  • Сначала свариваются между собой нижняя стенка и две боковые.
  • Затем к ним приваривается задняя часть и лицевая.
  • Внутрь под колосниковую решетку привариваются упоры. Саму решетку лучше сделать съемной, чтобы легче было вычищать золу и пепел из печки. В качестве упоров могут выступать уголки или проволока, которые привариваются вдоль корпуса.
  • Устанавливается колосник. Это надо делать именно сейчас, со стороны топки сделать это будет затруднительно.
  • Приваривается верхняя стенка.
  • Далее привариваются ножки.

Все, самодельная печь для гаража готова. Ее надо установить, подсоединить дымоход, уложить изнутри решетку и провести пробную растопку.

Печь для гаража своими руками на дровах: правила безопасности

Сделанная своими руками буржуйка в гараж, в первую очередь должна быть безопасной. При ее пользовании необходимо соблюдать следующие правила:

  • пол и стены вокруг печи должны быть выполнены из огнеупорного материала: плитки, железа, штукатурки, кирпича. Стены допустимо обшить специальным гипсокартоном;
  • рядом с печью не должны находиться воспламеняющиеся предметы или вещества;
  • печь допустимо строить только из проверенных качественных материалов;
  • гараж должен быть оборудован системой вентиляции.

Дровяная печь для гаража своими руками — это соблюдение правил. Поэтому вентиляция гаража, оснащенного буржуйкой, крайне важна по двум причинам:

  • при недостатке кислорода огонь в печи будет гаснуть или гореть слабо;
  • избыток углекислого газа в помещении может стать причиной отравления или смерти.

Для отвода из гаража продуктов горения обязательно обустройство дымохода, но если в трубе возникнут проблемы вентиляция предотвратит возгорание гаража или отравление находящихся в нем людей.

Необходимый доступ свежего воздуха можно обеспечить, оставив небольшой (до 5 см.) зазор под воротами или сделав несколько вентиляционных отверстий под крышей.

Печка в гараж на дровах своими руками:

Выбор места

Лучше всего устанавливать буржуйку в углу стены, противоположной воротам. Тепло, исходящее из дальнего угла, прогреет помещение и сохранится в гараже даже при открытии ворот. Расстояние от стены до печи может быть около 0,5 м. если стены выполнены из кирпича, железа или любого негорючего материала. При деревянных стенах лучше отодвинуть печь на 1 м., а стены обложить кирпичом, плиткой или закрыть стальным фартуком.

Снизу под печь подкладывают железный лист толщиной около 1 см. или цементируют поверхность пола в радиусе 1-1,5 м. Благодаря этому случайно выпавшие из печи угольки или отлетевшие искры остынут, не вызвав пожара в гараже.

Повысить безопасность и увеличить теплоотдачу буржуйки помогут кирпичные стенки, выложенные по бокам и с торца печи. Медленно остывающий кирпич поддержит температуру в гараже несколько часов после окончания топки печи.

Самостоятельно обкладывать кирпичом можно только квадратную или прямоугольную печь. Неправильное обкладывание камнем цилиндрической буржуйки может привести к сокращению отдачи тепла в помещение и быстрому прогоранию металлических стенок печи. Увеличить теплоотдачу печи, изготовленной из части трубы, можно приварив к ее бокам металлические ребра.

Размеры буржуйки для гаража составляют:

  • высота 50 см. (корпус 30 см. и ножки 20см.);
  • ширина 30 см.;
  • длина 50 см.

При изготовлении буржуйки из металлической трубы, диаметр последней должен быть не менее 30 см. При любой форме печи минимальная толщина металла – 5 мм.

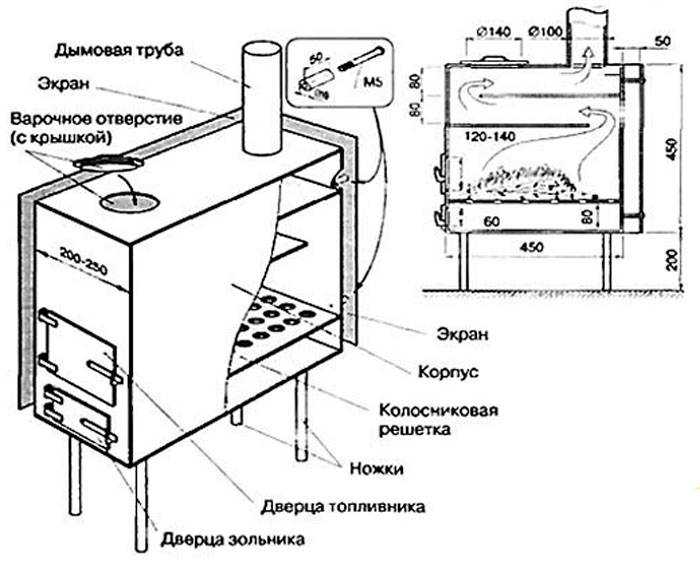

Печь в гараж на дровах своими руками — чертежи:

Запас топлива

Дрова – самое популярное топливо для печей, устанавливаемых в гараже. Они позволяют быстро прогреть помещение и стоят недорого (или заготавливаются самостоятельно, т.е. достаются бесплатно).

Для буржуйки подходят хорошо просушенные (лучше с выдержкой более года) дрова, напиленные по 25 см. и хранящиеся в проветриваемом месте с защитой от осадков. Идеально для хранения дров подойдет сарай, но складывать их под навесом тоже можно. При выборе топлива стоит учесть, что разная древесина дает неодинаковое количество тепла:

  • сосна, ель и лиственница быстро прогорают и дают мало тепла;
  • дуб, береза, акация, груша, яблоня, вишня и клен имеют большую плотность, медленнее горят и дают больше тепла.

Кроме того, при сжигании хвойных пород образуется много сажи, которая оседает на дымоходе и создает пожароопасную ситуацию. Не менее опасно сжигание березы – выделяющийся деготь смешивается с сажей и оседает трубах и на стенках топки.

Самый опасный способ топки – сжигание древесины хвойных пород или березы в тлеющем режиме. Смолы и деготь оседают на трубах и пропитывают кирпич, счистить их механическим путем невозможно.

Запасаться дровами желательно за год-два до использования. Доставку можно заказать через интернет или по объявлениям в местных газетах. Но запастись дровами можно бесплатно:

  • в лесных районах получить разрешение для вырубки деревьев на определенном участке (потребуется собрать документы и потратить время на посещение инстанций);
  • собрать в рощах, лесополосах и дворах сухие и поваленные ветром деревья и крупные ветки;
  • обратиться на ближайшую пилораму, где деревянные отходы сжигают или позволяют забрать желающим (возможно, понадобится небольшое вознаграждение работникам);
  • найти участок, где осуществляют вырубку леса мебельные комбинаты — на месте остаются ветви, верхушки и прикорневые части деревьев, которые можно пилить и забирать.
