Лодки-плоскодонки

Определяемся с параметрами

Специалисты представили наиболее комфортные параметры для плавсредства, выполненного на основе фанеры, толщина которой находится в пределах 5 мм:

  • Длина корпусной части (от носа до транца) – 4,5 (м);
  • Показатель ширины в наиболее широкой части корпуса (замеры снимаются поверху) – 1,05 (м);
  • Показатель глубины лодки – 0, 4 (м).

Самым важным этапом строительства считается построение чертежа. Можно взять готовый чертёж, представленный на сайтах в сети интернет или сделать его своими руками.

Очень важно предельно внимательно изучить предложенный чертёж, если схема будет взята из интернета. Построение масштабного чертежа рекомендуется производить на миллиметровой бумаге

Это позволит с точностью просчитывать элементы корпуса.

Этапы создания эскиза общего плана

Первым делом следует провести осевую (можно диаметральную) плоскость – линию, разделяющую корпусную часть по длине на пару равных частей. Учитывая симметричность изображения лодки следует максимально точно подгонять все элементы.

Плоскость диаметрального типа разделена на пропорциональные отрезки. В данных участках станут располагаться шпангоуты.

Чертим вертикальную проекцию плавательного средства.

Переходим к построению вида сверху.

Чертим планы шпангоутов по поперечным линиям.

Убеждаемся в согласованности расположений и масштабов всех частей.

Составив эскиз шпангоутов, переходим к построению его чертежа, используя масштаб 1 к 1. Желательно строить чертежи на картонном основании, что позволит с лёгкостью перенести его на фанеру.

Чтобы обеспечить необходимую плавность, следует производить соединение точек линейкой из металла (от киля к бортовой области).

Сложив чертёж по диаметральной плоскости, проверяем симметричность

Очень важно, чтобы стороны с точностью повторяли свои контуры.

Пример чертежа лодки из фанеры

Перенос изображения с шаблона на фанеру

Проверив симметричность всех элементов, переносим изображение сначала на картонную основу. После этого переходим к перенесению шаблонов на фанеру, с точностью соблюдая при этом все контуры. Ни в коем случае не стоит делать добавки на припуски! Перенося шаблон, порядок расположения волокон соблюдается в абсолютной точности.

Фото транца, деталей днища и бортов

Чертежи

Первым и самым главным этапом строительства лодки является подготовка чертежей, по которым будут изготавливаться все элементы лодки. Чертежи должны включать в себя не только информацию о форме и количестве деталей, но и точные размеры каждой из них. После чего информация с чертежа переносится на фанеру. От выполнения этого процесса будет зависеть возможность правильно соблюдать плавательное средство.

Одним из самых простых простым является чертеж катера «Север 520». Он содержит минимальное число деталей, что упрощает процесс переноса их с бумаги на фанеру и сбора цельной конструкции.

Один из самых простых вариантов лодки из фанеры

На основе фанеры можно изготовить даже моторную лодку. При ее проектировании также можно сделать чертеж самостоятельно, а можно воспользоваться уже готовым чертежом.

Чертеж моторной лодки

Чертеж фанерной лодки должен включать в себя не только общий вид с обозначенными деталями и размерами

Важно сделать отдельный чертеж транцев, сечение по мидель-шпангоуту, а также другую детализацию

Подробный чертеж деталей лодки

Любой из готовых проектов можно видоизменить по своему вкусу и потребностям. Однако если планируется изменение размеров, то делать это нужно пропорционально для всех деталей.

Техника — молодёжи 1958-06, страница 31

ЛОДКА ИЗ ЖЕЛЕЗА

Железное корыто явно лучше деревянного. Оно легче, прочнее, дешевле и не течет. Настолько и железная лодка лучше деревянной. Она обходится около 150 руб., весит 30 кг, прочна и не пропускает воду.

Купите 5 листов «четырехкилограммового» кровельного железа и соедините их в один большой лист. Размер его получится примерно 1 400 X 3 500 мм.

Лучший способ соединения железных листов — сварка в стык, но можно сваривать и внакладку с напуском 4—5 мм или паять латунью автогенной горелкой. Можно соединить листы также двойной забортовкой, но при этом на каждый шов уйдет около 4 см ширины листа и лодка получится короче. Оцинкованное железо проще соединить одинарной забортовкой и пропаять швы оловом.

Точно посредине получившегося большого листа прочертите осевую линию «ОО». Обведите контур выкройки лодки (1) и наметьте места шести отверстий на осевой линии.

Обрежьте лист по контуру, пробейте намеченные отверстия пробойником диа-

А. ВОДАР, инженер

Рис. С. ВЕЦРУМБ

метром 8,5 мм и ряд отверстий диаметром 2 мм вдоль бортов и кормы на расстоянии 15 мм от края и 10—12 мм одно от другого.

Сварите или скрепите забортовкой нос и углы кормы, и оболочка лодки готова. Покройте ее изнутри и снаружи олифой.

Достаньте 4 сосновые доски толщиной 20 мм и длиной 4—4,5 м, по возможности без сучков. Выстрогайте их и вырежьте два бортовых бруса (2), два носовых (3), поперечину (4). Сбейте гвоздями щит (5), обрежьте его по форме кормы оболочки так, чтобы размер его был на 1—2 мм меньше, а по высоте на 5 мм ниже бортов оболочки. Одну доску разрежьте вдоль и сделайте из нее заготовки для наружного и внутреннего килей сечением 20 X 70 мм и длиной 2 000 мм (6). Все деревянные детали покройте олифой.

Вставьте щит внутрь оболочки лодки плоской стороной к корме, вложите внутренний киль, плотно прижмите его торцом к щиту и обведите контуры шести отверстий в оболочке.

Положите снаружи оболочки наруж-

Многие наши читатели построили лодки, описанные в журнале «Техника — молодежи* № 4 за 1955 год и в Ne 7 за 1956 год. Однако мы получили немало писем с жалобой на то, что в некоторых районах трудно достать для этой цели фанеру.

В этом номере мы публикуем статью инженера А. Водара, который изготовил, по нашему мнению, вполне приемлемую трехместную лодку из кровельного железа. На ней он проплыл много сотен километров по рекам и озерам.

ныи киль торцом вровень с кормой и тоже обведите контуры тех же отверстий. Затем просверлите отверстия диаметром 8,5 мм в килях и прикрепите их к корпусу болтами М8 с гайками (гайки должны находиться внутри оболочки). Под головки болтов и под гайки подложите шайбы — пластины из кровельного железа размером 60 X 60 мм. Перед сборкой резьбу болтов смажьте олифой или солидолом.

Вложите в оболочку бортовые брусья, уприте их в кормовой щит и прибейте гвоздями к бортам, пропустив гвозди через двухмиллиметровые отверстия, сделанные в корпусе. Борт должен выступать на 5 мм над бортовым брусом.

Носовую раму вложите в оболочку, отмерьте и отрежьте излишнюю часть бортовых брусьев и прибейте раму тем же способом, как и бортовые брусья. Загните выступающий край борта и вдавите его в дерево вровень с поверхностью брусьев.

Под стык носовой рамы и бортовых брусьев подложите отрезки досок длиной около 400 мм и прибейте их гвоздями по 3—4 штуки с каждой стороны. Поверх носовой рамы прикрепите 2—3 дощечки со стесанными на нет концами. Затем прибейте к ним палубу, вырезанную из листа кровельного железа или фанеры, окрашенной горячей олифой.

Наметьте места сидений (носовое, среднее и кормовое), заготовьте для сидений 12 штук дощечек (сечением 15X70 мм, длиной 0,7—0,9 м) и 6 полосок железа (размером 60X400 мм, толщиной 0,5—0,8 мм). Согните полоски вдоль под прямым углом. Обрежьте дощечки так, чтобы их длина соответствовала расстоянию между бортами в намеченных* местах.

Железные полоски прикрепите к дощечкам шурупами (7). Затем просверлите в бортах лодки и вертикальных отгибах полосок отверстия диаметром 6,5 мм и скрепите полоски с бортами винтами Мб. Концы бортовых брусьев скрепите с кормовой доской угольниками.

Лодка готова. Теперь осталось окрасить ее изнутри и снаружи.

Эта лодка имеет хорошую остойчивость. А чтобы она не затонула при опрокидывании, под сиденьем надо привязать автомобильную камеру. Одна камера от «Победы» удерживает на поверхности наполненную водой лодку. К корме прикрепите лодочный мотор мощностью 1,5 — 5 л. с.

Лодку легко приспособить и под весла.

27

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

  • чертежные принадлежности:
  • карандаши;
  • резинки;
  • лекала;
  • длинные металлические линейки и большие треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор;

В процессе постройки будут нужны:

  • электрический лобзик;
  • молоток;
  • топор;
  • струбцины (и скорее всего, очень много – как минимум 10 штук);
  • кисти, шпатель металлический, шпатели резиновые;
  • шуруповерт;
  • рубанки ручные или электрорубанок;
  • отвертки;
  • стамески;
  • степлер;
  • пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

  • фанера стандартных размеров 1,5м *1,5м;
  • доски – сосновые, дубовые:
  • ткань для оклейки корпуса;
  • шпаклевка для заделывания трещин и стыков листов;
  • специальный водонепроницаемый клей;
  • олифа натуральная или водоотталкивающая пропитка для дерева;
  • краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

  1. общая длинна корпуса от носа до транца 4.5 метра;
  2. ширина поверху в самом широком месте корпуса – 1,05 метра;
  3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Обшивка лодки фанерой

Согласно рабочего чертежа, из фанеры вырезаются заготовки для обшивки корпуса лодки.

В последующем:

каркас лодки опрокидывается вверх дном;
все поверхности киля и шпангоутов обрабатывают наждачной шкуркой и делают их абсолютно ровными;
детали дна лодки устанавливают на свое место и закрепляют с помощью степлера, после чего места крепления пробивают гвоздями;
бортовые элементы обшивки для начала примеряют, а потом крепят аналогичным образом, как и при креплении днища;
при проклейке заготовок, следует обращать внимание на направление волокон внешного слоя фанеры. Они должны располагаться вдоль, а не поперек лодки.

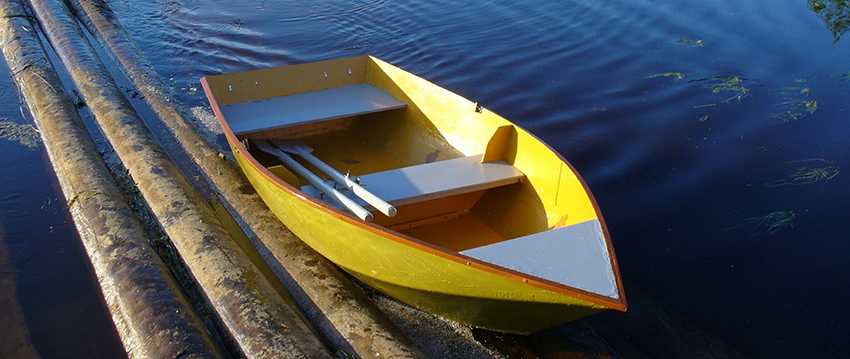

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

  • небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
  • максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
  • долговечность мини-корабля, но только в случае соблюдения технологии;
  • доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей)

Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм

Другие нужные материалы и инструменты:

  • брус — качественный, сухой;
  • рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
  • стеклоткань в рулонах;
  • водостойкая краска;
  • грунтовка и шпаклевка (тоже водостойкие);
  • эпоксидный клей;
  • яхтный лак;
  • карандаш;
  • медная проволока (скрепки);
  • зубило;
  • кусачки;
  • молоток;
  • плоскогубцы;
  • рубанок;
  • рулетка;
  • саморезы;
  • струбцины;
  • шлифовальная машина;
  • шпатель;
  • электролобзик, пилки (для фигурного реза).

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

  1. Внешний вид лодки, ее форма.
  2. Вместимость будущего судна и его размеры.
  3. Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

  1. Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
  2. Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
  3. Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
  4. Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

  1. В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
  2. Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.

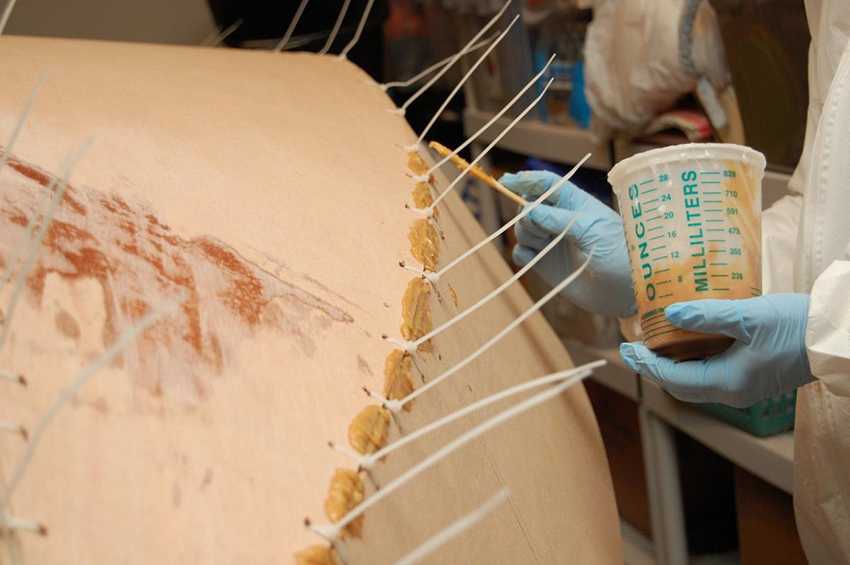

  3. Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.
  4. Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
  5. Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
  6. Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.


При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей

Как приклеить транец на лодку ПВХ

Какие бывают лодки

Хоть наша статья о лодках из дерева, сначала вы вкратце расскажем, какие еще они бывают. После этого мы перейдем непосредственно к описанию процесса изготовления описываемого плавсредства.

  • Надувные лодки также называют ткаными. Их делают из резины или полимерных составов. Они сравнительно недорогие, в сдутом состоянии не занимают много места. Также они легкие и их удобно перевозить даже тем, кто не имеет собственного транспорта. Однако одновременно с этим они не слишком устойчивые на воде. А также не слишком надежные. Мало того, что резиновые лодки легко повреждаются и могут треснуть на холоде. Так они еще и могут это сделать в самый неподходящий момент. Например, когда вы будете в ней посреди реки или озера.
  • Пластиковые лодки отличаются большой долговечностью при грамотной эксплуатации. Кроме того, эта разновидность плавательного средства имеет большое разнообразие в расцветках и внешнем виде.
  • Металлические лодки отличаются еще большей долговечностью. Их изготавливают из легкого металла – дюралюминия. Этот металл используют также в авиастроении и даже космонавтике, поэтому дополнительно описывать его прочность и износостойкость не имеет смысла.
  • Фанерные лодки имеют хорошую влагоустойчивость и довольно прочны. Они также способны выдерживать большие нагрузки. Однако фанеру очень сложно согнуть, при этом не повредив. Поэтому лодки из описываемого материала чаще всего имеют угловатые формы.
  • Деревянные лодки проверены временем. Ведь именно из древесины изготавливали лодки и корабли еще со времен до нашей эры. Они, конечно, не так долговечны, как металлические, однако при грамотном уходе и деревянная лодка прослужит вам достаточно долго.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
