Как поменять патрон в люстре

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Устройство и принцип работы люминесцентной лампы описан в следующем материале.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

На трубке

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Отключаем напряжение и проверяем его отсутствие

Прежде чем начать какие-либо работы по ремонту, необходимо отключить напряжение на люстре. Это можно сделать в электрощите, расположенном в самой квартире или на лестничной площадке.

Если к автоматам, которые мы отключаем, есть доступ посторонним, то на выключенный автомат вешаем табличку «Не включать, работают люди!», а еще лучше выставляем наблюдателя. Нельзя забывать, что нас окружают сплошные «электрики», которые не знают элементарного правила «не ты выключал, не тебе включать». С таким народом попасть под ток проще простого.

Важно! Отключать напряжение на люстре можно только при помощи автомата, но ни в коем случае не обычного выключателя, управляющего люстрой!

Теперь нам понадобится указатель напряжения или, как его называют в быту, индикаторная отвертка. В принципе, он должен быть в каждом доме, где самостоятельно ремонтируют электроприборы и электрооборудование.

Становимся на стул и, пользуясь указателем, проверяем отсутствие напряжения на обоих контактах патронов ВО ВСЕХ РОЖКАХ. Такую проверку нужно сделать в обоих положениях выключателя. Если индикатор не светится, то для верности проверяем отсутствие напряжение в ближайшей розетке, и можно считать, что работать с люстрой безопасно. Почему во всех рожках? Дело в том, что неисправный патрон может «обмануть», а на проводе питания люстры напряжение осталось.

Причины замены патрона

Работу следует провести в следующих случаях:

Если на элементе есть видимые повреждения или трещины. Еще один вариант – пластик стал хрупким и на нем проявились признаки сильного перегрева.
При включении света лампочка не срабатывает, несмотря на то, что с ней все в порядке. Обычно это происходит из-за сильной коррозии центрального контакта или резьбовой части. Зачищать их не стоит, разумнее сразу ставить новую деталь.
Цоколь лампы прикипел и не выворачивается из резьбовой части. Лучше не прикладывать излишнее усилие, так как лампочка может лопнуть. Проще сменить патрон.
Повреждение клемм, их деформация, что приводит к замыканиям в конструкции.

Кстати! Специалисты советуют менять патроны в профилактических целях не реже 1 раза в 5 лет, Это предотвратит любые проблемы и обеспечит безопасность оборудования.

Ошибки

Либо отключается только выключатель в комнате, а через него идет не фаза, а ноль.

А так как при такой работе, провода под напряжением чаще всего выпадают из потолка вместе с патроном, то удар током более чем вероятен. Кто его знает, каким инструментом зачищал электрик изоляцию и не осталось ли на нем оголенных частей.

Точечные светильники, даже светодиодные имеют свойство нагреваться.

И вы запросто можете обжечь себе руки стоя наверху под потолком. Поэтому обязательно выждете пару минут пока температура спадет.

Вот реальный отзыв пользователя с ютуба.

Конечно не все они у вас перегорят сразу же или поочередно, но то что срок их службы уменьшится, это однозначно.

А вот так светильники и лампочки менять не нужно (юмор):

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть “жопку” от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий – время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру “заряжания” карболитового патрона, быстрой никак не назовешь.

Замена изделия не составляет особого труда и не требует опыта в сфере электрики, однако требует осторожности и соблюдения всех правил и рекомендаций

Причины замены

Прежде всего, на необходимость смены изделия указывает не накаливание лампы при срабатывании выключателя. Это обусловлено ржавлением гильзы или центрального контакта. Как правило, зачистка не дает положительного эффекта.

Замена требуется в случае:

Наличие на внешней части корпуса трещин и прочих дефектов;
При контакте внутренних элементов происходит короткое замыкание.
Выход из рабочего состояния клемм.
Срок эксплуатации составляет 5 лет.

Необходимые материалы и инструменты

В процессе работы вам понадобится:

изделие для замены;
клеммники для соединения электропроводов;
индикаторный мини-тестер (отвертка);
изоляционная лента;
нож строительный со сменными лезвиями.

Пошаговое руководство по замене

Замена патрона в потолочном светильнике выполняется в последовательности:

Отключают вводной автомат в квартирном или подъездном электрощитке для обесточивания помещения. Данные работы следует выполнять в дневное время.
Отключают выключатель люстры в том случае, если отключение вводного автомата неоправданно.
Используя мини-тестер, проверяют отсутствие напряжения на клеммнике, посредством которого соединяется проводка осветительного прибора с электролинией внутри квартиры. Это необходимо ввиду того, что выключатель монтируется на линии фазы до люстры. Таким способом проверяется наличие или отсутствие потенциала на всех клеммах.
Откручивают крепежные детали, фиксирующие осветительный прибор. Если же она закреплена на подвесном крюке – снимают с него.

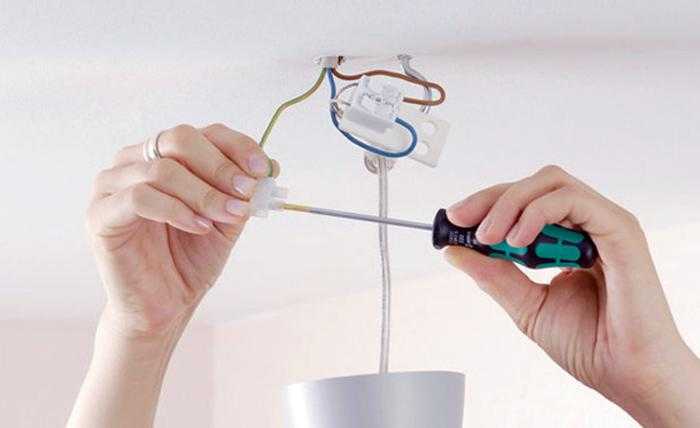

При помощи отвертки отсоединяют крепежи клемм и вынимают из них электрические провода.
Помещают люстру на стол или другую удобную плоскость, разбирают ее, сняв все плафоны и выкрутив лампочки, чтобы не разбить.
Выкручивают из корпуса потолочного светильника патрон. Для этого его следует сначала отвинтить, затем отсоединить провода из керамической вставки. После это снимают нижнюю его часть. Следует заметить, что крепление выполняется различными способами в зависимости от особенностей конструкции люстры.
На место демонтированного патрона помещают новый, после чего зажимают его.
Осветительный прибор устанавливают в первоначальное положение, и сквозь отверстие корпуса протягивается провод из потолка, подающий ток.
До подключения люстры следует зачистить провода. Для этого посредством ножа снимают слой изоляции длиной 5-7 мм.
Для обвязки электрожил сначала отвинчивают зажимные детали клемм на керамической вставке, потом помещают их внутрь и крепко фиксируют отверткой.
Вставку помещают во внутренние углубления и фиксируют цилиндрическим корпусом.
Завершающим этапом является крепление потолочного светильника на прежнее место.

Помещают люстру на стол или другую удобную плоскость, разбирают ее, сняв все плафоны и выкрутив лампочки, чтобы не разбить

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Общая конструкция патронов для светотехники

Изделие состоит из следующих деталей:

цилиндрический корпус;
гильза;
керамический вкладыш;
донышко изделия;
латунные контакты;
крепежные детали.

Гильза имеет внутреннюю резьбу, которую называют резьбой Эдисона. Лампочка вкручивается в патрон благодаря нарезанной в нем резьбе. Выпускаются модели гильз со специальными гнездами на пружинах, в которые лампа просто вставляется, фиксируется за счет дополнительно оборудованных штырьков (их количество для разных моделей может отличаться).

После соприкосновения контактов гильзы и цоколя светового источника происходит замыкание электрической цепи, при подаче сетевого напряжения светильник начинает излучать световой поток. Ток от проводников подается за счет контактов из латуни

Для соединения электрических проводов патроны могут обустраиваться разными приспособлениями:

контактные соединительные зажимы с винтами;
контактные соединительные зажимы, для которых не предусмотрены винты;
соединительные выводы проводов;
соединительные выводы, к которым провода можно припаивать;
специальные соединительные наконечники.

Работы по демонтажу и установке

Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:

Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене

Вопрос как выкрутить лампочку, для многих кажется смешным и банальным. Действительно, тут существует много различных решений. Однако часто возникают ситуации, когда перегоревшие источники освещения не спешат покидать свое место в светильнике.

В результате броска напряжения либо кратковременного замыкания спирали цоколь лампочки (металлический элемент лампы, предназначенный для ее закручивания) может привариться к патрону и при чрезмерно приложенном усилии стеклянная колба способна отломиться от остальной части лампы.

Худший вариант, если вы оказались с проблемой один на один, колба разбилась неровно, в цоколе остались торчащие осколки, лампа находится в светильнике под потолком, снять который достаточно сложно, а все помещение осталось в темноте. Паниковать и в этом случае не стоит, важна ваша аккуратность и соблюдение правильного порядка дальнейших действий.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники

В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.. Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно

Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

корпус цилиндрической конфигурации;
внутренняя резьбовая гильза;
вставка керамическая;
пара латунных или медных контактов;
донце;
крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Люстры с пультом дистанционного управления

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя

В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть

Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

отключить подачу электричества на щитке;
отсоединить электропроводку;
снять люстру с потолка;
разобрать светильник;
изъять неисправный патрон;
установить целый;
после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

отжимаются пластины с центрального контакта;
откручивают болты с пластины, которая находится напротив керамического основания;
центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части

Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Как самостоятельно заменить патрон в люстре: пошаговая инструкция

Как поменять патрон в люстре:

выключить электроэнергию в квартире (необходимо отключать ток на щитке, так как выключатель может размыкать не фазу, а нулевой контакт);
снять люстру при необходимости, если нед другого способа заменить вышедший из строя патрон;
выкрутить лампочки и разобрать светильник;
вытащить видимую часть патрона, отсоединить провода;
снять керамическое основание;
заменить патрон;
собрать люстру в обратном порядке, установить на место и смонтировать все декоративные элементы.

Каждый шаг нужно выполнять, соблюдая технику безопасности.

Отключить свет на щитке

Перед тем, как заменять патрон, нужно обязательно отключить подачу электричества в комнату. Чтобы это сделать, нужно привести автоматы на щитке в неактивное состояние.

Работать, когда электропроводка необесточена, строго запрещено, иначе есть риск поражения электрическим током!

Отсоединить провода

К люстре подсоединены провода, необходимые для подачи напряжения. Их требуется изолировать и развести в разные стороны, иначе может произойти короткое замыкание.

Снять люстру с потолка

Если патрон невозможно извлечь на месте, люстру нужно снять

Для снятия нужна индикаторная отвертка и стремянка.

Производится демонтаж, если иначе патрон изъять невозможно, по следующему алгоритму:

Сначала необходимо убедиться, что электричество отключено.
Затем с лампы снимаются декоративные и хрупкие элементы, плафон, лампочки.
Необходимо отсоединить фиксирующий финт и закрывающий провода колпак.
При наличии планки нужно ослабить зажимный болт и снять ее.
Снять саму люстру.

Стандартно крепление производится с помощью одноразовых фиксаторов типа бабочка. Если их необходимо снять в процессе, то заранее нужно приобрести новые.

Смотрите вариант демонтажа люстры на видео:

Разобрать светильник

Если люстра работала непосредственно перед демонтажем, нужно дождаться ее остывания. Затем снимается плафон, он обычно фиксируется при помощи резьбы или на защелки

При разборе светильника важно не повреждать пластмассовое кольцо для крепления

Демонтировать патрон

Как удалять патрон, зависит от типа фиксации. Обычно он закрепляется на болты. Элемент надо снять сразу или разобрать, удалив сердцевину. В конце требуется выкрутить гайку, которая закрепляет корпус.

Если патрон винтового вида, ослабляются болты и вытягиваются проводки. В некоторых устройствах имеются одноразовые клеммные колодки, которые позже необходимо поменять.

Демонтаж керамических патронов:

отжим пластин от центрального контакта;
откручивание болтов с пластины;
отгибание центральных клемм.

Для корректной работы можно прочистить и подтянуть клеммы керамического изделия.

Установить новый

Чтобы установить новый патрон, необходимо подключить отсоединенные проводки через нижнюю часть. Фазовый провод подсоединяется к центральному контакту, нулевой – к оставшемуся свободному проводу. Включение производится в соответствии с цветовой маркировкой. Нулевой провод (N, 0 в схеме) обозначается синим/голубым цветом. Фазовый провод (L) может быть окрашен в черный, белый, красный, коричневый, розовый или другой цвет.

Также проверяется соответствие сечения проводов мощности люстры. Затем происходит сборка люстры и ее установка на потолок.

Собрать и повесить люстру, соединить провода

Последним шагом будет сборка люстры в обратном порядке. Осветительный прибор устанавливается на место, провода протягиваются через отверстие. Жилы надо установить в клеммы, затянуть болтами. Закрепление люстры производится специальным крепежом.

После того, как прибор подключен и установлен, можно подать напряжение и проверить работоспособность. При верно проведенной работе прибор должен заработать.

Инструкция по замене

В первую очередь нужно обесточить помещение.
Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
Теперь нужно вставить основание нового изделия, зафиксировать.
Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!

Покупать рекомендуется только качественную продукцию известных брендов, чтобы исключить преждевременный выход устройства из строя.
Запрещено осуществлять замену патрона при наличии сетевого напряжения. Последствия могут оказаться достаточно серьезными.
При обнаружении неисправности основной электрической проводки обязательно стоит заменить либо поврежденный участок кабеля, либо полностью всю проводку.
Фаза должна быть всегда подсоединена к центральному контакту изделия, но не на гильзу (при вкручивании лампы будет бить током).
Некоторые модели патронов оснащены отводными проводами. В случае соединения проводов разного типа (основной – алюминиевый, от светильника – медный) рекомендуется использовать специальные клеммники. Если такие отсутствуют, то после скручивания провода нужно хорошо заизолировать.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если в потолочном светильнике перестала гореть одна из лампочек, и после замены лампы свет не появился, одной из причин поломки может быть выход из строя патрона. Чаще всего в этом элементе отгорают контакты либо ломается сам корпус, который ремонту не подлежит. Далее мы расскажем Вам, как поменять патрон в люстре своими руками, предоставив инструкцию в картинках и наглядные видео уроки.

Итак, для того, чтобы правильно заменить вышедший из строя элемент, необходимо выполнить следующие действия:

Отключить свет на щитке. Выполнять замену под напряжением категорически запрещается!
. Можно, конечно же, поменять патрон, не снимая светильник, однако это будет гораздо сложнее. Все, что нужно сделать – разъединить соединение проводников (обычно скрутка или , как на фото) и снять люстру с крюка либо планки.
Разобрать осветительный прибор, сняв стеклянные плафоны и выкрутив все лампочки (обычной это e27 либо e14 — миньон), чтобы не разбились в процессе ремонта.
Открутить видимую часть электрического патрона и отключить провода. В некоторых моделях контакты находятся на основании. В этом случае нужно будет открутить зажимные винты.
Демонтировать керамическое основание изделия.
Заменить патрон светильника, подключив фазу к центральному контакту цоколя, а ноль – к оставшемуся свободному. Определить провода по цветам Вы можете, ознакомившись с .
Выполнить сборку люстры в обратном порядке.

Наглядно увидеть, как поменять патрон, Вы можете на данном видео уроке:

Инструкция по ремонту

Кстати, иногда нет необходимости менять электрический патрон, а достаточно просто отремонтировать его. К примеру, на предоставленном ниже видео мастер смог решить проблему не снимая люстры и не выполняя замену патрона:

Как починить свет без разборки светильника?

Если у Вас осветительный прибор с галогенными лампами, рекомендуем просмотреть данный урок:

Как поменять патрон?

Вот и все, что хотелось рассказать Вам о том, как поменять патрон в люстре своими руками. Надеемся, предоставленная технология замены с фото и видео примерами была для Вас полезной и интересной! Кстати, такой метод может подойти не только для потолочного светильника, но и настольного, если он сломался.

Электрический патрон для лампочки – это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.
