Электрокотёл для теплого пола

А в чем разница

Для начала давайте определимся, чем теплый пол для квартиры или дома принципиально отличается от радиаторного отопления с точки зрения выбора источника тепла.

Ответ не придется долго искать. Прикоснитесь зимой к радиатору отопления. Простите, что вы сказали? А, послышалось… А теперь представьте себе, что такую же температуру имеет пол.

А теперь давайте разберемся, насколько хороши в данных условиях эксплуатации котлы, использующие различные источники тепловой энергии.

Разумеется, мы оценим не только способность поддерживать нужную температуру, но и ряд не менее важных параметров:

Экономичность. Понятно, что стоимость киловатт-часа тепла должна быть разумной.
Удобство эксплуатации. Желательно, чтобы котел не требовал постоянного внимания владельца.
Сложность монтажа и требования к обвязке.

Описание электрокотла

Водонагревательный котёл, работающий от электричества, представляет собой утеплённую ёмкость определённого объёма. В качестве теплоизоляционного материала используют пенополиуритан. С внешней стороны ёмкость защищена корпусом из нержавеющей стали.

Внутренняя поверхность покрыта стеклоэмалью или выполнена из стали, на которую наносят эмаль с добавлением титана. Покрытие выдерживает высокие температуры, не вступает в реакцию с солями воды, не подвергается коррозии.

В котле предусмотрены выходы для холодной и для горячей воды. Водонагреватели, к которым можно подключить систему отопления, оборудованы выходными патрубками для теплоносителя, который через систему труб поступает к радиаторам или к напольной магистрали, и возвращается по холодному контуру обратно в котёл. Выводится теплоноситель через водозаборную трубку для горячей воды.

Внутри ёмкости находится нагревательный элемент. Это может быть ТЭН, электрод или индукционная катушка. Данные устройства подключаются к сети 220 В. В зависимости от источника нагрева, различают некоторые модификации котлов.

ТЭНовые; это самое распространённое оборудование для нагрева воды. Теплоноситель доводится до определённый температуры с помощью ТЭНа. Он установлен на нижней поверхности топки. Чтобы на ТЭНе не образовывалась накипь, его помещают в металлическую трубку. Дополнительной защитой является магниевый анод.
Электродные котлы; в качестве электрода выступает металлический стержень. Он является катодом. К нему подаётся ток. В качестве анода выступает корпус котла. При включении системы ионы начинают менять свою полярность и притягиваются то к стержню, то к стенкам котла. Хаотичное движение заряженных частиц выделяет энергию, которая способствует повешению температуры воды.
Теплоноситель может нагреваться с помощью индукционной катушки, в центре которой находится стержень из металла; на катушку подаётся электрический ток. Вокруг неё и вокруг стержня образуется электромагнитное поле; создаются вихревые потоки, которые нагревают теплоноситель.

Если электрокотёл использовать только для нагревания воды, которая предназначена для хозяйственных нужд, то выбирают агрегат горизонтальной формы малой мощности. Его легко установить на стене. Для системы водяного отопления предназначено оборудование вертикальной формы, высокой мощности. Их устанавливают на полу или на стене.

Основными производителями нагревательного оборудования являются «Buderus», «Logamax», «Kospel EKCO», «Aton Electro, «Галан», «Барский машзавод». Оборудование выбирают в зависимости от ёмкости, рабочей мощности, от количества водяных контуров. Для напольного обогрева приобретают агрегаты с 2 контурами.

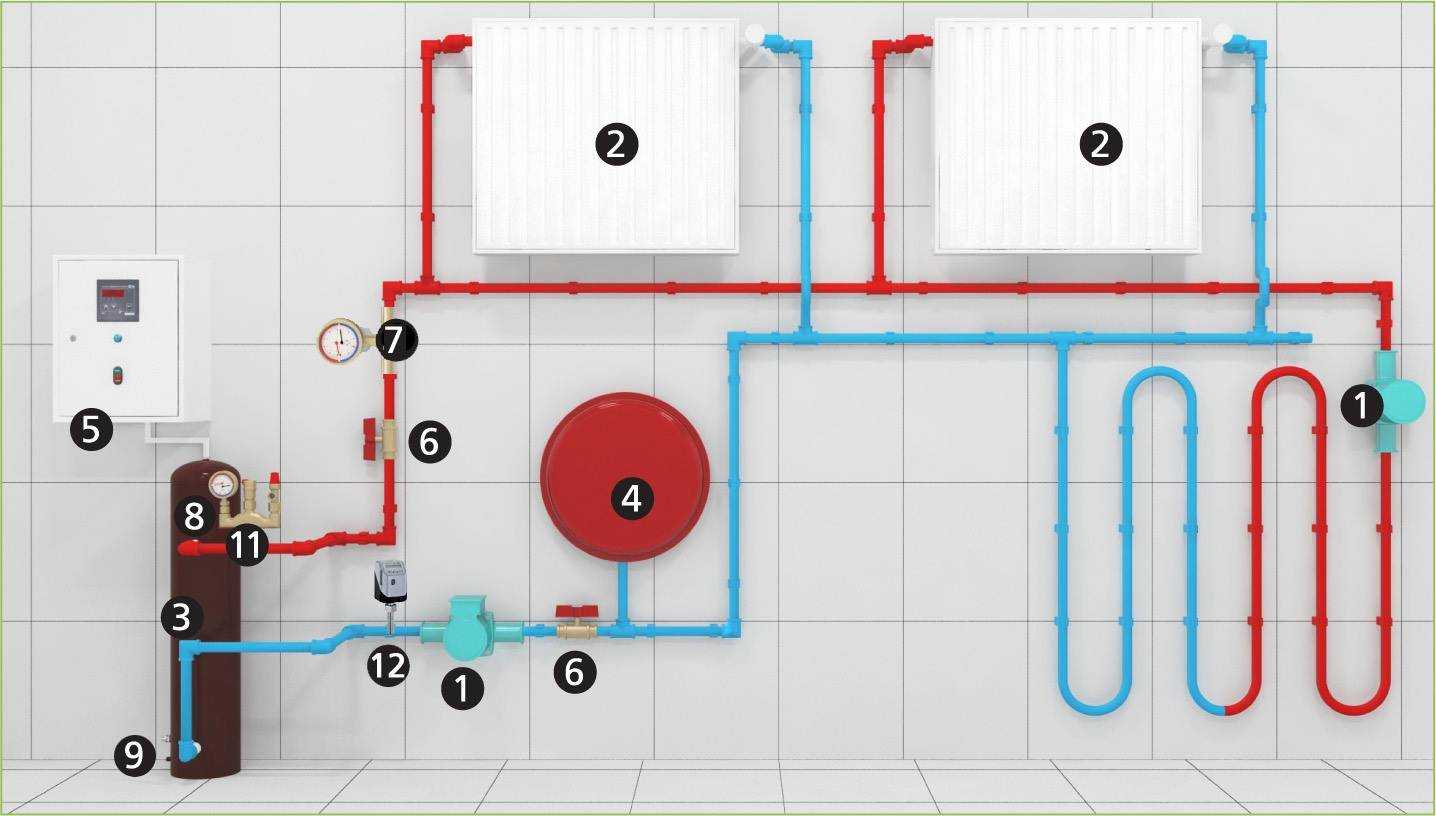

Электрокотёл для тёплого пола можно собрать самостоятельно. В качестве ёмкости выбирают бочку из нержавеющей стали. С внешней стороны её утепляют минеральной ватой.

В бочке устанавливают металлический стержень, к которому подключают электричество. Внизу с боковой стороны проделывают отверстие для патрубка холодной воды. Из него выводится труба к центральному водопроводу. С верхней боковой стороны выводят горячий контур.

Оборудование оснащают автоматикой, терморегулятором и датчиком, обустраивают заземление. Верхнюю крышку делают съёмной.

Какая марка самая лучшая

Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.

Buderus Logamax, серии E

Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.

Buderus Logamax, серии E

Плюсы

имеется возможность подключения к любой системе отопления;
монтируются в системах закрытого типа;
высокий КПД;
модели просты в монтаже, требуют минимального количества дополнительных элементов.

Минусы

высокая стоимость.

buderus e213

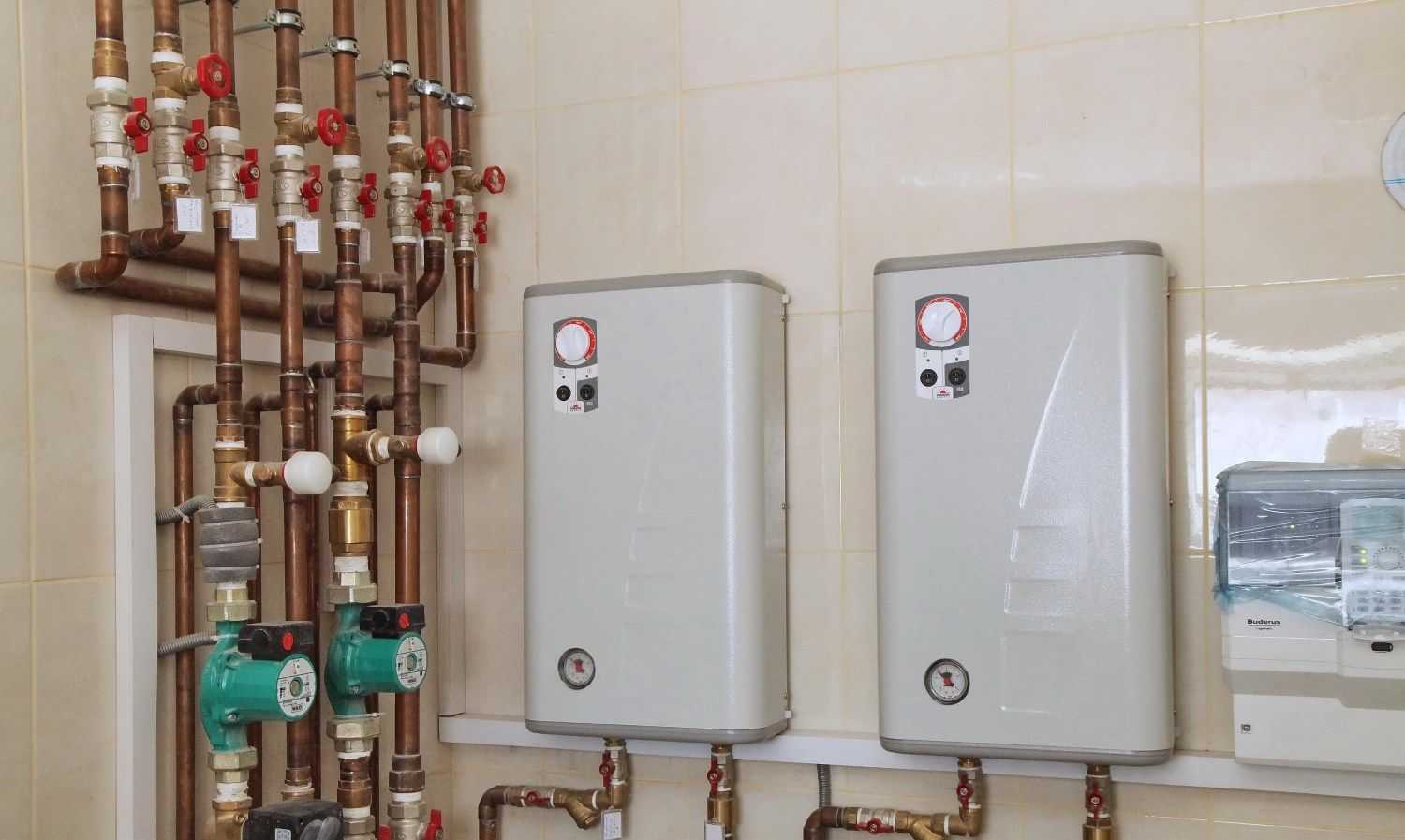

Kospel EKCO

Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.

Kospel EKCO

Плюсы

имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
простота в монтаже и использовании;
высокий КПД.

Минусы

высокая стоимость.

Kospel EKCO

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Плюсы

доступная цена;
простота в монтаже;
бесшумная работа;
габаритные размеры.

Минусы

боязнь перепадов напряжения;
большая нагрузка на электропроводку.

галан очаг

Ferroli

Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера. Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).

Электрический котел Ferroli

Плюсы

широкий модельный ряд различной мощности;
хорошее качество комплектующих;
большой информативный ЖК-дисплей;
возможность использования незамерзающей жидкости в системе отопления.

Минусы

высокая цена;
китайская сборка;
отсутствие в комплекте комнатного термостата.

Ferroli zews электрокотел

РусНИТ

Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².

Электрический котел РусНИТ

Плюсы

доступная цена;
выдерживает низкое напряжение;
подключение к однофазной и трехфазной сети.

Минусы

возможны трудности при подключении.

руснит 209м

Какой мощности нужен электрокотел для водяного пола?

Для удачного выбора модели электрокотла следует обязательно рассчитать необходимую мощность агрегата. Расчёт производится согласно следующего соотношения: на 10 кв.м. потребуется 1 кВт. Таким образом, если площадь квартиры составляет 50 кв.м., то с отоплением пола справится котел с мощностью в 5 кВт. Однако специалисты советуют приобретать устройства с запасом по мощности. Данная формула расчета подходит для небольших помещений (до 80-100 кв.м.) с минимальными потерями тепла.

Чтобы температура теплоносителя увеличилась примерно на 60-70%, мощность котла необходимо увеличить на 20-30%. С увеличением нагрузки и габаритов помещения, необходимо увеличивать и ресурсы электрического котла. Данная схема действует и в обратную сторону. Например, если водяной пол используется в качестве резервного, то нет необходимости подключать мощный котел. Аппарата, который обеспечит 40-50% требуемой производительности, будет достаточно.

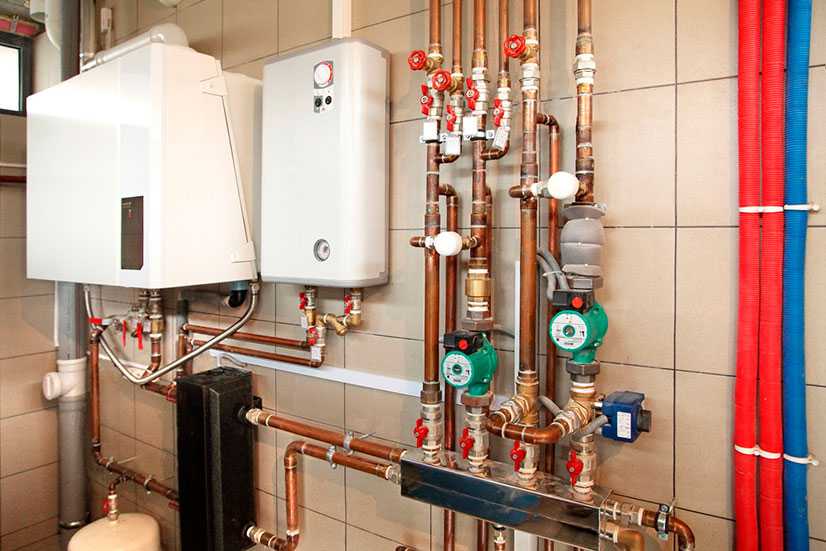

Подключение теплого пола к котлу

Несколько слов о подключении системы отопления к настенному газовому котлу. Фирма-производитель значения не имеет, все котлы подключаются и работают по сходному принципу. Также не имеет значения, выполняете ли вы подключение теплого пола к котлу или у вас радиаторная система отопления. Но поскольку мы в теме тёплого пола, то и будем говорить как бы именно о подключении к котлу тёплого водяного пола.

У нас есть настенный котел, газовый или электрический, и нужно подключить теплый пол, смонтированный только на одном этаже, и есть один коллектор.

Самый простой вариант – подключить напрямую коллектор к котлу:

Многие так и делают, т. к. в самом котле есть насос и регулятор температуры. На котле выставляется нужная температура и – всё, проблем нет. Насос котла «продавит» теплый пол площадью до 150 м2. Вспомните только при монтаже про необходимость вентилей на подающей трубе и на обратке перед котлом и перед коллектором. Ну и магистраль от котла к коллектору лучше сделать из 32-й трубы.

Напольный котел любой: дизельный, газовый, твердотопливный и пр. Такое же подключение. Только к напольному котлу нужно ещё купить расширительный бак, группу безопасности и насос:

К – напольный котел; ТК – трехходовой клапан; Н – циркуляционный насос; КП и КО – коллекторы подающий и обратный; ТП – теплый пол; Б – бак расширительный; Т – комнатный термостат; ТР – термореле (сервопривод)

Мощность насоса нужно подобрать уже самостоятельно для именно своей площади. Насос можно поставить перед коллектором на подаче; перед насосом – трехходовой клапан. Ну, можно раскошелиться на модуль подмеса (смесительный узел) в сборе, который тоже ставится на коллектор или есть для котлов в виде насосной станции.

Не исключено, что условия отопления у вас в доме со временем изменятся: вы решите через время добавить к теплому полу радиаторы или бойлер косвенного нагрева, или построите/пристроите что-нибудь ещё и там будут радиаторы… полагаю, мысль ясна. А у вас теплый пол подключен к котлу по простой (первой) схеме, приведённой выше.

Ничего страшного, переделывать всю систему не придётся. Достаточно будет непосредственно перед коллектором установить смесительный узел, между котлом и коллектором добавить гидрострелку, и уже через неё подключить другое отопительное оборудование.

У котла пять выводов (если котёл двухконтурный, то есть, для системы отопления и горячего водоснабжения):

Выводы слева направо: 1 – выход из котла горячей воды в систему отопления (подача); 2 – выход из котла в систему горячего водоснабжения; 3 – подвод газа; 4 – вход холодной воды; 5 – обратка из системы отопления.

При подключении теплого пола к котлу следует обратить внимание на следующее (см. фото)

Все соединения трубопроводов с котлом разъёмные: с помощью накидных гаек и комбинированных муфт. На каждой трубе устанавливается шаровый кран.

Для подвода газа используется гофрированная нержавеющая труба.

В каждом котле есть подпиточный кран (снизу виден синий рычажок этого крана) для подпитки/наполнения системы отопления от системы водоснабжения:

Подпитка производится путём открытия данного крана, и затем по манометру на панели котла следим за давлением в системе (1-1.5 атм.):

На следующем фото блок безопасности, состоящий из автоматического воздухоотводчика, клапана и манометра:

Этот блок установлен для напольного котла (поскольку, мы помним, что настенные котлы всё это уже имеют встроенным).

Дальше на фото присоединение трубопроводов к напольному котлу (в соответствующих статьях по радиаторному отоплению об этом уже говорилось, поэтому здесь я не разбираю подробно, что есть что на изображении, да, думаю, что каждый, кто возился с сантехникой, трубами и т. п. причиндалами, без моих разжёвываний всё поймёт; тем не менее, даю ссылку на раздел, где вы можете прочитать про подключение и обвязку котлов подробнее, аж в трёх статьях):

Циркуляционный насос на обратке:

– и между насосом и котлом шаровый кран и виден расширительный бак (красный):

А это напольный котёл «Сигнал», подключенный к системе:

От котла идёт дымоход из жести.

На настенных же котлах обычно используется гофрированная труба:

Причина разницы в том, что у напольных отечественных котлов температура выходящих газов высокая, и гофрированные воздуховоды не выдерживают.

Вообще, схема подключения теплого пола к котлу (схема подключения трубопроводов) обязательно есть в паспорте котла. И чтобы правильно всё подсоединить, нужно просто внимательно прочитать паспорт.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.
Мощность – производительность котла высчитывает по отапливаемой площади.
Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

ТЭНовые котлы:
- Buderus Logamax, серии E
- Kospel EKCO (серия, специально разработанная для подключения к теплым полам)
- Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)
- ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)
- Vaillant серии eloBLOCK
- Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)
- Rilano ЭВПМ (с возможностью использования антифриза)
Барский машзавод Ж7-КЕП

Электродные котлы:
- ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН
- ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.
Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток

Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания. Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно. Схема монтажа

Источник фото: soleopv.pl

Схема монтажа. Источник фото: soleopv.pl

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

кабели должны быть изолированны с необходимым сечением;
укладывать кабель следует в специальный для него канал;
обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.
