Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Теплый водяной пол — особенности

Конструкционная основа водяного пола — это трубки с теплоносителем (чаще всего, с водой).

Монтаж системы своими руками в ванной комнате или во всем частном доме заключается в креплении элементов с теплоносителем к полу, а затем к подключению этих трубок к отопительному агрегату.

Для водяного теплого пола в частном доме могут использоваться следующие типы труб:

• пластиковые либо металлопластиковые;
• шовные или бесшовные;
• металлические, в том числе медные — самые дорогие, а потому редко используемые.

Чаще всего для систем водяного теплого пола в частном доме используются такие материалы, как бесшовный металлопластик.

Различаются не только материалы труб, но и устройства, с помощью которых проводится укладка и крепление трубопровода водяного пола в частном доме.

Видео:

https://youtube.com/watch?v=IfJHyCqZIu8

Выделяют 4 разновидности крепежа, позволяющего зафиксировать водяные трубы на полу.

Использование кронштейнов для крепления металлопластиковых труб к стене. Метод старый и дешевый, вполне подходящий для реализации своими руками.

Система типа Rail представляет собой пластиковую рельсу с направляющим, где потом будут защелкиваться трубы. Устройство выполняется с самоклеящимся основанием, так что его монтаж в частном доме не составит труда.

Если же крепить таким образом трубы в ванной, то нужно обеспечить идеальную гидроизоляцию.

Крепеж Tacker — элементы теплого водяного пола закрепляются на специальной подложке скобами.

Подложка реализуется в рулонах и имеет метровую ширину и толщину 20-50 мм.

Популярный способ — система Profil. Требует укладки теплоизоляционного слоя во всем частном доме.

Особенности этой теплоизоляции в том, что на ней уже закреплены небольшие выступы, по которым и монтируется труба.

Если вы решили сделать монтаж водяного пола внутри цементной стяжки, то не забывайте, что она может быть установлена только сверху на бетонном основании, выполненном на грунте.

В этом случае — создается многослойный «пирог» — основание, теплоизоляционный слой, арматурная сетка для армирования, трубы водяного пола, подложка и собственно декоративное покрытие.

Однако чаще всего электрический теплый пол в деревянном доме монтируется без стяжки, особенно если речь идет о втором этаже.

Ведь деревянные перекрытия почти всегда облегченные, а значит, даже самая тонкая стяжка гарантированно обеспечит колоссальную нагрузку.

Поэтому, при монтаже своими руками, нужно все сделать для того, чтобы избежать этой тепловой «зебры».

Укладка трубок должна будет проводиться в соответствии со следующими рекомендациями:

• водяные трубы должны укладываться с минимальным шагом. Однако монтаж конструкций все равно должен проводиться с учетом шага половых перекрытий;
• теплый водяной пол устраивается с дефлекторами (отражающими поверхностями), которые помещаются под трубки.

Вы можете не выполнять теплоизоляцию под комнатой, которая находится на втором этаже — ведь в этом случае теплопотери будут переходить на первый этаж, нагревая потолок.

Исключение можно сделать только в ванной, ведь к этому помещению предъявляются повышенные требования комфортности.

А для того, чтобы деревянный пол без стяжки в частном доме прогревался равномерно, потребуется укладка фольгированной подложки в верхней части «пирога» — именно эта часть будет нагреваться от труб водяного пола, а затем равномерно распределять тепло по древесине.

Можно производить монтаж труб водяного теплого пола и внутри перекрытий — тогда в лагах выполняются пропилы и отопительные элементы укладываются в них змейкой.

Также возможен вариант, когда укладка водяного пола на черновой пол, смонтированный с 20-мм зазором.

В образованные пазы помещается металлический профилированный лист, затем — трубы теплого пола, а потом уже производится монтаж подложки и можно сделать декоративное покрытие своими руками.

Черновая стяжка будущего теплого пола

Основание для укладки трубы должно быть прочным. Случись что, просядет земля под полом, труба лопнет под весом чистовой стяжки и даст течь. Такой ремонт трудноустраним. Поэтому специалисты рекомендуют обустраивать полноценный «пирог» будущего пола, состоящий из черной и чистовой стяжки, соответственно.

Рекомендовано использовать армировочную сетку для пола, которая укладывается поверх гидроизоляции, связывается между собой вязальной проволокой. Достаточно, если сетка будет иметь ячейку размером 10 на 10 см. По уровню выставляют штукатурный маяк (как самый дешевый вариант), подкладывая под него цементный раствор и прочие подложки для выдержки расстояния. Оставляют пол до утра, до высыхания маяков, после чего приступают к заливке.

На другой день стяжка будет готова. По технологии бетон застывает 28 проектных дней. Все это время его необходимо поливать для достижения большей крепости.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Необходимые инструменты

Планируя установку теплого пола, надо заранее позаботиться о приобретении нужных инструментов и всех необходимых комплектующих.

Итак, чтобы выполнить все работы самостоятельно, приготовьте следующее:

• рулетку – позволит выполнить разметку схемы установки полов;
• плоскогубцы, с помощью которых вы сможете захватить любой предмет;
• уровень – инструмент, предназначенный для определения горизонтальных и вертикальных плоскостей;
• разводные ключи – рассчитаны на работу с гайками, болтами и другими крепежными деталями;
• гаечные ключи – помогут закрутить или открутить болты, гайки, муфту;
• отвертки – такой инструмент нужен для закрутки болтов или шурупов;

• шлифмашинка – инструмент с вращающимся диском, используется для полировки, шлифования, резки металла или распила дерева;
• паяльник – один из основных инструментов, который используется при соединении полипропиленовых труб в единую систему;
• перфоратор – используется для монтажа датчика температуры теплого пола к стене и термостатов для водяного пола;
• газовая горелка – понадобится для нагревания и соединения некоторых комплектующих, для сушки поверхности;
• труборез – данный инструмент понадобится, если надо будет демонтировать систему отопления или укорачивать трубы;
• резак для металлопластиковой трубы – похожий на труборез и применяется для укорачивания труб.

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Достоинства и недостатки

На что обратить внимание при выборе

К достоинствам и недостаткам водяного теплого пола следует отнести:

• высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
• экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
• безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
• тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
• высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
• если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.

• зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
• опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
• административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
• монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.

Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.

Водяное напольное отопление в квартире

Напольное отопление – комфорт в доме

Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.

В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.

Техническое решение для квартиры

Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

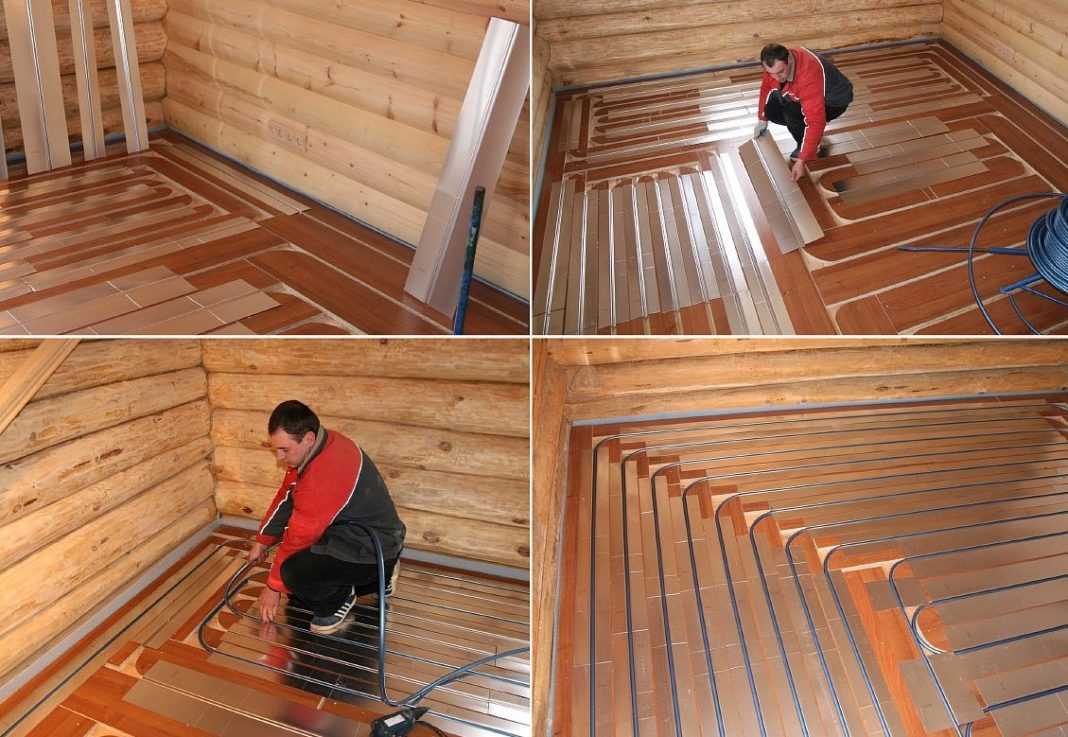

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Вариации на тему

В нашей стране на базе финской технологии, облегчающей конструкцию и позволяющей отказаться от монолитной заливки, появились ее вариации – принцип остался, а материалов прибавилось:

Гипсоволокнистые листы (ГВЛ) – по сравнению с гипсокартонными плотнее, прочнее на изгиб и деформацию, содержат в составе волокна целлюлозы и другие добавки, повышающие их технические характеристики. Для влажных помещений используют влагостойкую разновидность (ГВЛВ);

В таком полу вместо гипсокартона лучше использовать гипсоволокнистые листы (ГВЛ). Сам сейчас рассматриваю сухую стяжку для реализации в своем доме, только нижний слой на OSB заменю. Среднюю часть соберу из двух слоев ГВЛ.

ДСП, ОСП (OSB), фанера – по теплоотдаче такая конструкция получается хуже, так как дерево и его производные выступают изолятором. Продаются готовые комплекты теплого пола по сухой стяжке из листов ДСП, с выбранными под петли пазами, но их стоимость не каждый осилит.

Лаги, с шагом 60 см, плюс утеплитель – 35 см, основание ОСБ, потом труба 20 мм, плюс клипса 5 мм, получается 25 мм, три слоя ГВЛВ между труб 12х3 = 26 мм.

• Цементно-стружечная плита (ЦСП);
• ЭППС – трубы укладывают непосредственно в утеплитель, а пустоты замазывают клеем. Для повышения теплоотдачи элементов используют фольгу или подобный материал;

Толщина листов для среднего слоя с магистралью подбирается, исходя из диаметра трубы, чтобы после заполнения клеем получилась ровная поверхность, и завершающий слой не давил на трубу. Как вариант, между собой склеивают два листа, если толщины одного недостаточно.

Пользователи форума активно организовывают свои системы напольного отопления по деревянным перекрытиям.

Если что с трубой случится (сегодня, завтра или через 25 лет), не придется ломать стяжку. Буду закупать на 200 м² 50 листов фанеры, толщиной 18 мм, распускать ее на полосы, в промежутки – трубу 16 мм, а сверху – 200 листов десяткой закрыть и ламинат.

Один из вариантов устройства сухой стяжки своими руками – укладка труб в специальные алюминиевые пластины с пазами. Они плотно облегают трубы и увеличивают теплоотдачу. Минус такой комплектации – дороговизна этих металлических прокладок, их использование увеличивает стоимость всей системы.

Не хватает алюминиевых специальных листов, которые кладутся под трубу и выводят тепло наверх. У меня стоят, они «обнимают» трубу, размер около 30 см на метр, желобок для трубы с редкими шипами, чтобы труба держалась.

Листы на гипсовой базе – одни из самых востребованных, как оптимальный по всем параметрам, материал.

• Приемлемо стоят;
• Легко распиливаются на сегменты;
• Экологичные (не содержат синтетические связующие как плиты с древесными наполнителями) и подходят для домашних работ;
• Негорючие;

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном. Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.

2. Рекомендуется все существующие домовые инженерные коммуникации прятать в «пироге» теплого пола. Таким способом удастся ускорить работы и улучшить внешний вид помещения. Нет надобности тянуть отопительные и водопроводные трубы по стенам, штробить их, сверлить отверстия и т. д.

   Прокладывайте коммуникации вместе с трубами

3. Нельзя делать большую заливку теплого пола без разделения на части. Нагрев стяжки существенный, тепловые расширения имеют высокие значения. При таких условиях эксплуатации стяжка обязательно даст трещины, в худшем случае возможно вспучивание. Трещин может быть так много, что они окажут негативное влияние на прочность конструкции. Для того чтобы избежать подобного явления, на схеме следует предусмотреть деление большой по площади стяжки на несколько участков при помощи демпферной ленты. Оптимальный размер одного участка в пределах 15–20 м2.
4. Неопытные строители на следующий день поле укладки стяжки включают отопление в надежде, что таким способом ускоряют процесс застывания. Это большая ошибка, в таких условиях цементная смесь не застывает, а высыхает. В результате химические реакции прекращаются, цемент никогда не наберет прочности. Профессионалы, наоборот, в слишком теплых помещениях один–два раза в сутки обильно поливают стяжку водой, только так можно иметь ожидаемую прочность пола.
5. Обязательно обозначьте на схеме или уже на стяжке место прокладки труб под дверным порогом. Во время установки коробки вы будете знать, в каком месте сверлить под дюбели, чтобы не повредить трубы.

6. Постарайтесь не использовать способ укладки труб змейкой, самый оптимальный вариант — класть их улиткой. Это несколько труднее, требует терпения и внимания, но усилия вполне оправдаются результатом, пол по всей площади будет иметь одинаковую температуру.

   Схема монтажа водяного теплого пола

7. На схеме нужно нарисовать раскладку труб во всех помещениях сразу, а не по отдельности. Если этого не сделать, то возникнут случаи, когда их будет невозможно правильно уложить, выход из одной комнаты будет мешать входу в другую. Придется трубы резать на куски и соединять, а каждое лишнее соединение – дополнительный риск появления протечек.

   Общая схема тёплого водяного пола

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.

Заключение

Подобная технология укладки труб теплого пола подойдет не только для деревянных домов, но и для любых современных вариантов. Поверх уже готовой стяжки можно положить плитку или керамогранит, которые обладают лучшей теплоотдачей. В то же время стяжку делают и под ламинат, который, несмотря на подложку, будет пропускать тепло и обогревать помещение.

КПД теплого пола намного выше чем КПД радиаторов, поскольку нагрев идет снизу-вверх, создавая комфортное распределение температуры. Теплые полы можно использовать автономно или в дополнении к радиаторам отопления. Современные системы позволяют устанавливать блок автоматики, контролирующий температуру каждого контура и создающий индивидуальные зоны комфорта в доме.

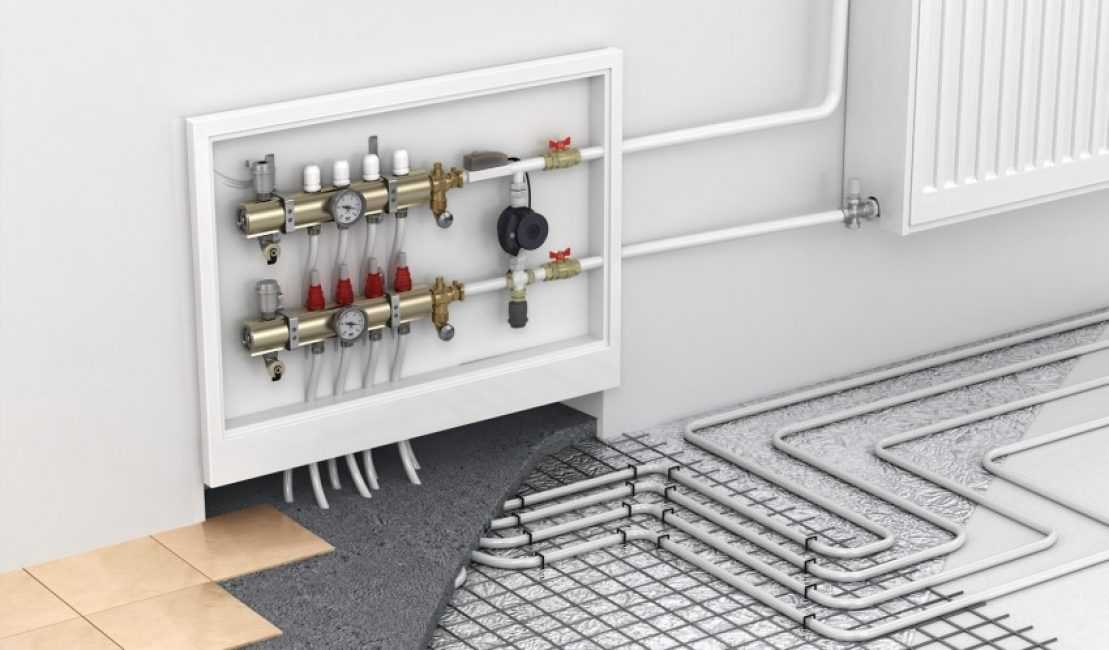

Общий вид коллектора теплого пола после окончания всех видов работы, включая отделку пола

Желательно заливать стяжку, поскольку дощатый пол из-за высокой плотности будет хуже пропускать тепло. Бетон, напротив, инертен, и, прогреваясь за 12-14 часов при величине стяжки в 9 см, долго сохраняет тепло.
