Лестницы на второй этаж в частном доме своими руками: схема

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам.

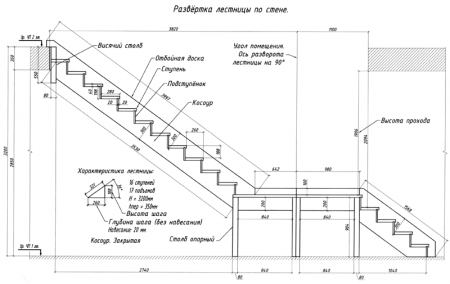

Пример готового чертежа лестницы Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;
Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
Обращение к профессионалам. Такой способ считается самым дешевым.
Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Как строится лестница своими руками — качество, надежность, выбор оптимального типа и материалов + 77 фото

Строя дом хотя бы в 2 этажа, непременно нужно подумать о лестнице в нем. А если дом будет строиться своими руками, логично и лестницу сделать также.

Различные фото лестниц помогают сделать предварительный выбор и четко понять, какой тип подъема вам нужен. Но прежде, чем браться за выполнение работ, тщательно посчитайте будущую конструкцию на прочность и размеры, это позволит сэкономить время и деньги, ведь неправильные расчеты (или их отсутствие) приведут к многочисленным переделкам изначального проекта.

Существует большое количество разных вариантов лестничных маршей. Они отличаются материалом изготовления (дерево, бетон или металл), типом подъема (пологая лестница, винтовая, с поворотом на определенный градус).

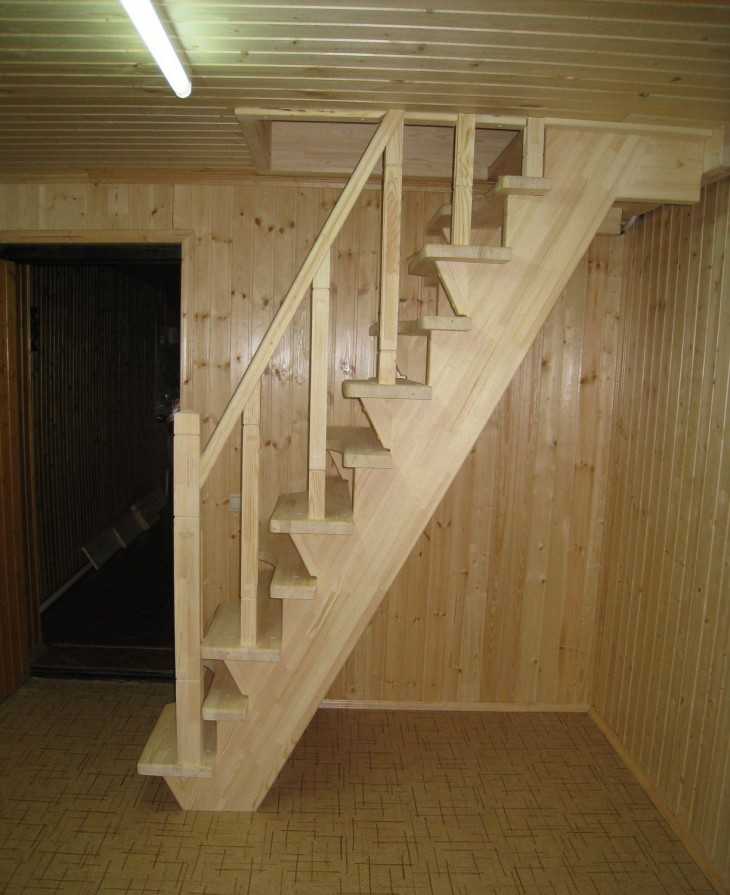

Самой распространенной является лестница из дерева. Также часто сооружают лестницу с поворотом в 90 градусов. Не редок вариант, когда эти два типа устройства подъема объединяют в один.

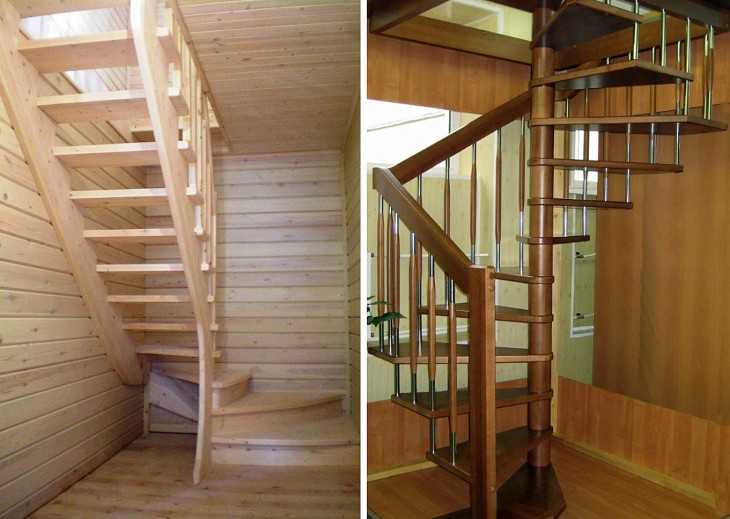

В случае ограниченного пространства, делают винтовую лестницу из металла. Винтовой вид подъема позволяет сэкономить пространство, а изготовление из металла – повысить прочность конструкции. Бетон применяют для лестниц в массивных зданиях (например, особняки).

В малоэтажном доме, не имея опыта строительства, лучше заказать модульную лестницу, этакий конструктор, где все детали выпилены и пронумерованы, а вам остается только собрать их, пользуясь инструкцией. Такими обычно делают деревянные лестницы.

При строительстве лестницы из бетона, кроме заливки каркаса, потребуется выполнить внешнюю отделку (красивым камнем или древесными материалами). Получается двойная трата времени и денег. Однако для коттеджей в 3 и более этажей, они являются обязательными по требованиям пожарной безопасности.

Дерево в качестве материала для постройки предпочтительнее, так как позволяет, благодаря своим свойствам, исправлять мелкие огрехи строительства, возникшие из-за неточных расчетов и неопытности исполнителя работ.

При сооружении подъема с поворотом навстречу, расстояние между пролетами должно быть не меньше 100 мм.

Отвечая на вопрос, как сделать лестницу на второй этаж своими руками, выделяют несколько этапов строительства.

Сооружение должно выдерживать средний вес обычного человека с изрядным запасом. Обязательно использование перил!

Если их нет, должно быть запроектировано другое ограждение, обеспечивающее безопасность спуска-подъема.

В качестве материала для косоуров подойдет доска из сосны толщиной 4 см. На ней по лекалу разметим ступени и выпилим электролобзиком.

Третьим этапом пойдет сборка всех деталей вместе. Первым делом, косоуры устанавливают на места их постоянного размещения. Потом с помощью саморезов прикрепляют ступени к косоурам.

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

запроектировать все составляющие элементы конструкции;
учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину

Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

прямой или закругленной;
простой или декоративной;
тяжелой или легкой.

Выделяют следующие популярные виды конструкций деревянных лестниц:

на косоурах – самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.

на тетиве – балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия “на глаз”, но в изготовлении нисколько не сложнее предыдущего варианта.

на больцах – здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.

на центральном столбе – такая система применяется для винтовых лестниц.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Чердачные лестницы – какими они бывают

Элементы

Уже упомянутый нами марш — всего лишь прямой участок лестницы.
Проступь — горизонтальная поверхность ступени.
Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
Лестничная площадка — горизонтальный участок между двумя маршами.
Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Разработка проекта деревянной лестницы

Пример проекта

Для создания данного проекта нам потребуется произвести ряд расчетов. На их основе можно будет выполнить чертеж. Его делают собственноручно или с применением специальных архитектурных программ.

Их обычно используют в организациях, занимающихся разработкой и созданием лестниц. Помимо выполнения чертежа, данное программное обеспечение также позволяет точно произвести все необходимые расчеты.

В домашних условиях придется обойтись без таких программ, сделав более простой проект. Его нужно будет начертить вручную, используя данные, полученные из нижеприведенных расчетов.

Пример простого проекта

Определение количества ступеней и высоты подступенка

Первое, что мы рассчитаем – требуемое количество ступеней и высоту подступенка. Эти параметры тесно связаны друг с другом. Но прежде чем перейти к их вычислению, нужно определить высоту лестницы.

Для этого воспользуемся строительной рулеткой. С ее помощью измерим промежуток между полами первого и второго этажа.

Для этого, первым делом измерим расстояние от пола до потолка первого этажа. Затем прибавим сюда толщину перекрытия.

Допустим, у нас получилось, что расстояние до потолка первого этажа составляет 250 см. В свою очередь, межэтажное перекрытие вместе с полом имеет толщину 35 см. Итого, мы получаем: 250+35=285 см.

После этого, нам нужно определиться с тем, какую высоту будет иметь подступенок. Обычно проекты лестниц из дерева устанавливают данный параметр в промежутке от 15 до 20 см. Такая высота считается оптимальной в плане удобства при использовании.

Меньшее значение этого параметра будет сбивать шаг, а большее – сделает трудными подъем и спуск по такой лестнице. Для наших расчетов возьмем из этого промежутка среднее значение. Оно будет равно 17 см.

Теперь определим количество ступеней. Для этого разделим высоту лестницы на высоту подступенка.

В результате мы получаем следующее – 285/17= 16,76. Это число округляем. Получаем в итоге 17 – ровно столько у нас будет ступенек.

Теперь нужно точнее определить высоту ступени. Здесь есть два пути. Первый – ступеньку под номером один мы делаем маленькой, а все остальные с высотой в 17 см.

Второй способ заключается в том, что мы делаем перерасчет. В итоге мы получим точный, но неровный результат.

То есть, высоту ступени мы разделим на количество ступенек. Таким образом, мы получим следующее: 285/17= 16,76 см.

Подведем итог этих расчетов. У нас будет лестница высотой 285 см. При этом мы получим 17 ступеней, высота подступенка каждой из которых будет составлять 16,7 см.

Вычисление ширины проступи

Рекомендуемая ширина – 290-300 мм

Осуществляя проектирование деревянных лестниц, нам нужно вычислить будущую ширину проступи. Оптимальным считается значение этого параметра, равное 29-30 см. Максимальный размер может достигать 40 см.

Более точно определить этот параметр можно по следующим формулам:

2a+b = 64сантиметра;
a+b = 47сантиметров;

При этом переменные будут обозначать следующие величины:

a – высоту подступенка;
b – ширину проступи.

Воспользуемся второй формулой. По ней мы получаем – 47-16,7= 30,3сантиметра.

Полученное число округляем до 30. Такая ширина будет вполне приемлемой.

Попробуем применить первую формулу. По ней выходит следующее: 2a+16,7 = 64. Теперь установим значение параметра «а» – (64- 16,7)/2=23,65.

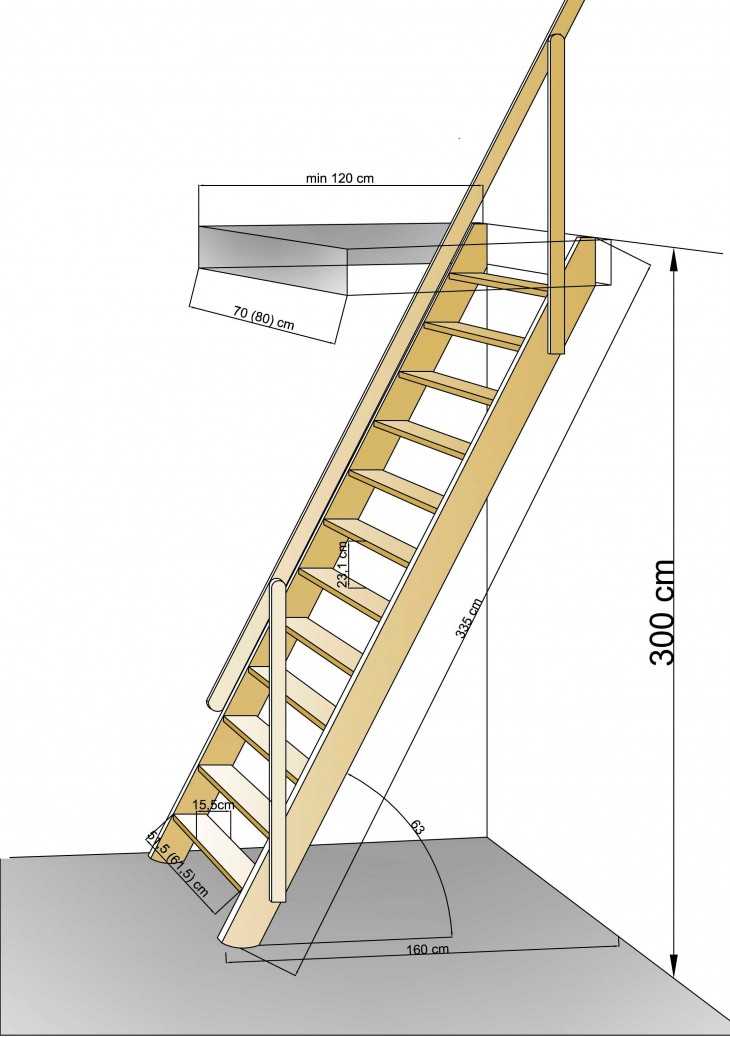

Расчет длины лестницы

Инструкция по определению данного параметра довольно проста. Здесь нам будут нужны два уже вычисленных значения. Это количество ступенек и ширина проступи.

Для определения длины лестницы мы просто умножим эти две величины. Но тут есть одна тонкость.

Из количества ступеней мы отнимем одну. Она является последней и представляет собой пол второго этажа.

Расчет при этом будет следующим: 30х16=480сантиметров. Однако, стоит отметить, что 4метра 80сантиметров – это большая длина, которая потребует много места.

Поэтому не исключено, что придется делать лестницу не в один, а в два марша. Поворот при этом будет составлять 180º. Он реализуется при помощи площадки или забежных ступеней.

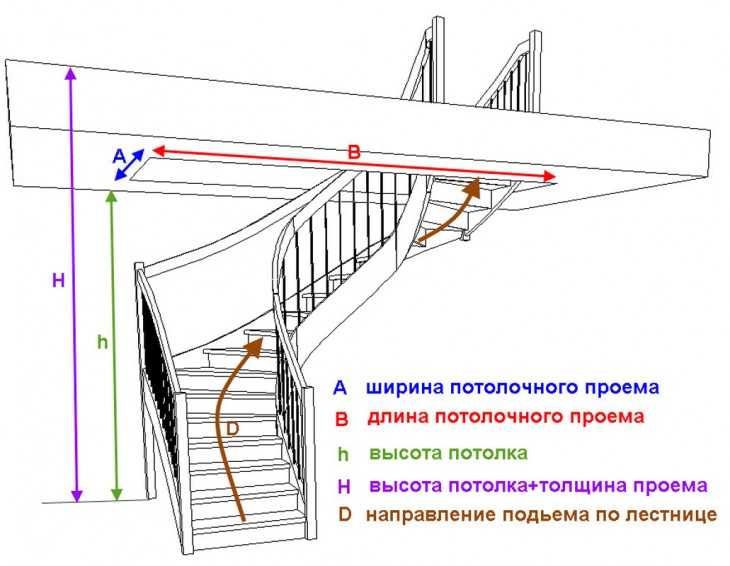

Учет высоты просвета над ступенями

Двухмаршевая лестница, конструкция и применяемые материалы

Маршевые постройки гораздо проще. Да и цена их создания будет ниже.

В процессе проектирования нужно учесть ряд важных моментов. О них подробно было рассказано выше. На основе полученных данных нужно вручную начертить проект, который и будет использован в процессе дальнейшей работы по созданию лестницы.

Непременно посмотрите видеоролик, размещенный на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

Ширину;
Высоту;
Глубину лестницы.

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

Нужно правильно продумать ширину ступеней. Идеальным решением будет создание ширины в 30-35 сантиметров. Минимальным количеством считается 25 сантиметров

Не менее важно грамотно определить площадь, на которой будет установлена лестница

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Разработка плана здания

Чем покрыть баню внутри и как для этого подготовить древесину

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

Габаритные размеры здания;
Расположение всех комнат этажа с указанием их внутренних размеров;
Размещение лестничного марша;
Места установки окон и дверей, размеры проемов для них;
Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

Внизу плана располагается главный фасад;
При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
На плане указываются тонкими линиями направление открывания дверей;
Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницы	Особенности
Маршевая	Изображение лестниц на чертежах имеет вид прямых линий.
Винтовая	Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.
Спиральная	Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.
Лестница на второй этаж с поворотами	Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.
Модульная	Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.
Больцевая	Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.
Пожарная	Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

Железобетон;
Металл;
Дерево;
Стекло;
Натуральный или искусственный камень (подробней читайте тут);
Керамика;
Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

Лестничный марш — это прямой участок конструкции;
Проступь, представляет собой горизонтальную поверхность ступеньки;
Подступенок – вертикальная часть конструкции, которая подпирает проступь;

Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
Просвет — расстояние от ступеньки до элементов, расположенных над головой;
Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Обозначение пандуса на плане

Министерство регионального развития, строительства и ЖКХ

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе “Национальные стандарты”.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячно издаваемом информационном указателе “Национальные стандарты”. В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе “Национальные стандарты”

1 Область применения

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.315-68 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 21.112-87 Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302-96 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Общие положения

3.1 Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.

3.2 Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.

3.3 Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

4 Условные графические изображения и обозначения

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

ГОСТ -2011 Система проектной документации для строительства (СПДС) ГОСТ 21.201-2011 Система проектной документации для строительства (СПДС). Условные графические изображения элементов зданий, сооружений и конструкций

Как выполняют лестницу на плане

Лестницы бывают разными: главными, служебными или вспомогательными. В зависимости от их использования и здания. Служебные конструкции создаются для коммуникации с чердаками, подвалами и т. д. Пожарные лестницы необходимы для перемещения на чердаки высоток, крыши, для перемещения по этажам.

Пожарная лестница на плане и в реальности

По материалам изготовления конструкции бывают стальные, деревянные, железобетонные. Для полного представления, разберем лестницу по элементам. Основные — площадки и марши. Без них не бывает ни одной лесенки. Маршем называется ряд ступенек определенного количества и длины. Ступени держатся специальными крепкими балками — косоурами, которые располагаются под ними. Перила тоже примыкают к маршам. Их высота по ГОСТу должна быть не ниже 90 см. Элементы маршей несущие опираются концами на элементы площадок.

В современных строениях ступени создают из цельных, крупногабаритных площадок и маршей. Чаще всего они сделаны из железобетона. На плане условное обозначение лестницы выполняют в уменьшенном виде, но так, чтобы было понятно простому человеку. Обозначения рисуют буквами и цифрами.

Чертеж маршевой лестницы

А на каждом плане — схеме есть их расшифровка:

ЛМ: лестничный марш;
ЛП: лестничная площадка.

Первые цифры «говорят» о высоте этажа, подразумеваются дециметры. Вторые цифры — о половине ширины лестничных клеток. Тоже в дециметрах. Подъем с одним маршем равен высоте этажа здания. Если конструкция состоит из двух маршей, в подъеме один марш равен 1,2 высоте этажа.

Высота ступенек тоже должна быть выполнена по ГОСТу и обозначена на схеме основной конструкции. Ее параметры от 135 мм. до 180 мм. Чащ всего берут высоту ступеньки в 150 мм. Проступок должен быть шириной не более 300 мм.

Те площадки, которые находятся на уровне этажа, называют этажными площадками. А которые между — промежуточными. Каждую конструкцию сначала просчитывают, затем создают графическое изображение.
