Какая резьба на патроне шуруповерта

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

• оберегать агрегат от влаги;
• перед использованием обязательно отрегулировать инструмент;
• отключать аккумулятор во время смены насадок;
• при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
• иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Во многих случаях поможет ремонт.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

Можно использовать один из способов:

• зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»;
• зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт;
• попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается и тогда снять патрон гораздо сложнее.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Чаще всего проблема в этой детали.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

Это возможно не всегда.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Как прикрутить патрон после замены

Патрон накручивают и фиксируют рукой.  Шуруповерт включают на короткий промежуток времени. Против часовой стрелки закручивают крепежный винт. Процесс закручивания выполнен.

Возникает много ситуаций, когда нужно снимать патрон. Чаще всего причины кроются в проблемах, возникающих в процессе работы, это может быть люфт, выпадение бит и т.д. Некоторые желают сменить имеющуюся деталь на изделие другой конструкции или размера. К замене прибегают и в случае, если сверло начинает водить в стороны. Другой патрон приходиться ставить, если при падении или биении на нем появились трещины. При активном использовании инструмента деталь меняют каждые 2 года.

После того как был проведен разбор патрона, все детали необходимо почистить щеткой и смазать. Затем головку надо собрать в обратном порядке. При его снятии и установки необходимо соблюдать правила техники безопасности. Если с работой не удается справиться самостоятельно, нужно обратиться к специалистам.

Уход и хранение

• регулярно разбирайте и очищайте внутренние элементы шуруповёрта от нагара, пыли и грязи;
• при возникновении нестабильной работы проводите диагностику. Проверяйте износ щёток, чтобы не пришлось менять якорь двигателя;
• не оставляйте инструмент в помещениях с высокой влажностью и под солнцем. То же касается и аккумулятора;
• не держите батарею рядом с ключами, монетами и другими короткими металлическими предметами. При случайном соприкосновении с полюсами произойдёт короткое замыкание аккумулятора. В результате может возникнуть пожар;
• в конце рабочего дня возьмите чистую ветошь и протрите инструмент. Тряпку можно слегка увлажнить водой без использования моющих средств;
• хранить шуруповёрт нужно в сухой среде с плюсовой температурой. Используйте кейс или другую упаковку, чтобы инструмент не покрылся пылью.

Работайте шуруповёртом, соблюдая технику безопасности и правила, описанные в инструкции. Правильно подбирайте оснастку. И тогда инструмент прослужит вам долго.

Как разобрать патрон

Существует два вида изделия:

• зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
• быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Выбор нового инструмента

Если старый патрон не удалось аккуратным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов могут устанавливать разные виды патронов. Они бывают ключевые или бесключевые, а также быстрозажимные. Ключевое изделие отличается тем, что зажим на нём можно выполнить более качественно. Быстрозажимные патроны не уступают в таком параметре, но их приходится довольно часто менять, поскольку механизм зажима очень быстро приходит в негодность.

Если во время снятия патрона приходится часто менять оснастку, предпочтительнее всего подбирать быстрозажимной вариант, поскольку если заменить им старую деталь, то можно будет сэкономить время на этой процедуре. При использовании оснастки с большим диаметром лучше всего приобретать ключевой патрон.

Как выбрать биты для шуруповерта: цены и оптимальные наборы

Наборы бит пользуются высоким спросом у потребителей, поскольку они содержат насадки на все случаи жизни

Такие комплекты могут выручить практически в любой ситуации, поэтому очень важно подобрать действительно качественный вариант

Биты для шуруповерта можно приобрести как поштучно, так и в наборе

Как выбрать биты для шуруповерта в наборе? Основные критерии:

1. Наполнение – желательно, чтобы в комплекте присутствовали биты основных форм. Их можно дополнить узкоспециальными насадками, но затраты на покупку данных наборов будут оправданы лишь в том случае, если такие головки действительно необходимы и будут часто использоваться.
2. Качество металла, из которого изготовлены насадки.
3. Репутация и надежность бренда – самыми качественными считаются такие зарубежные марки, как Bosch, Metabo, Hitachi, Makita, Craftool и т. д. В продаже встречаются и изделия отечественных брендов. Например, для шуруповертов «Зубр» предназначены головки «Мастер» и «Эксперт».

Таблица рейтинга лучших наборов с насадками на шуруповерт (цены на комплекты):

Категория	Наименование	Место в рейтинге	Количество предметов, шт.	Цена, руб.
Средний ценовой сегмент	Bosch 2607017164	1	43	1600
Craftool 26154-H42	2	42	1250

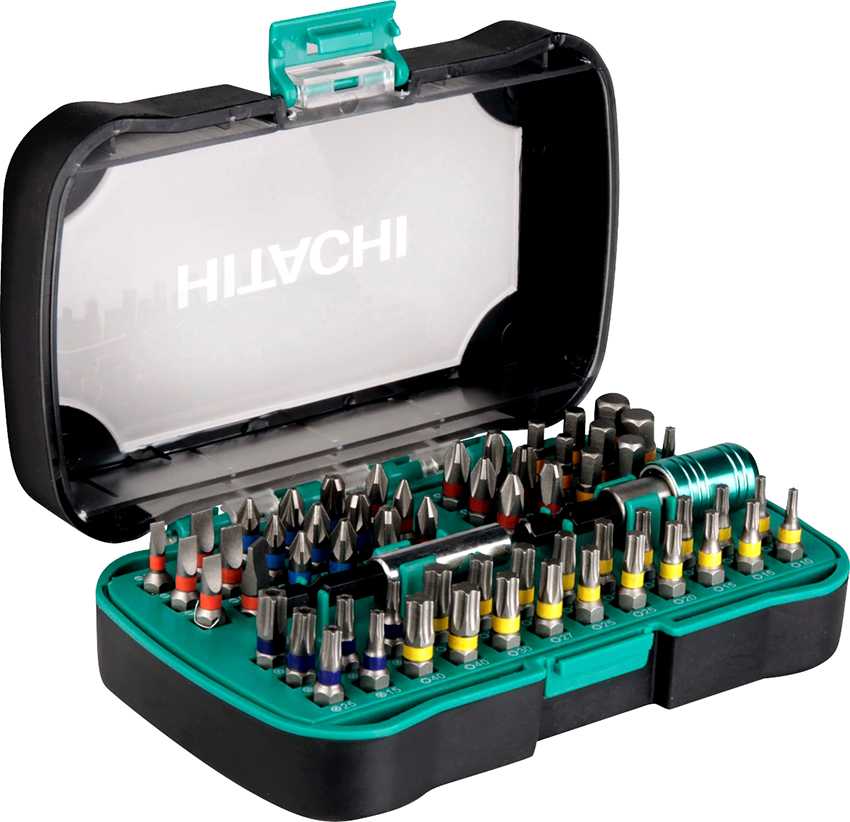

Hitachi 754000	3	100	1450
Премиальный класс	Metabo 626704000	1	71	1250
Milwaukee Shockwave	2	56	2100
Makita B-36170	3	47	1600
Компактные кейсы	Bosch X-Pro 2607017037	1	25	800
Metabo 630454000	2	20	1250
Ryobi 5132002257	3	40	760
Наборы с торсионными битами	Wear Bit Impostor SET WE-057690	1	15	7100
Matabo Impact	2	7	2750
Bosch Impact Control/Quick release Bosch 2.608.522.327	3	7	900

Лучшие наборы бит для шуруповертов популярных марок

Шуруповерты «Бош» пользуются спросом у потребителей. Изделия данной торговой марки отличаются высоким качеством, надежностью и производительностью, поэтому не удивительно, что наборы бит этой фирмы занимают высокие позиции в рейтингах.

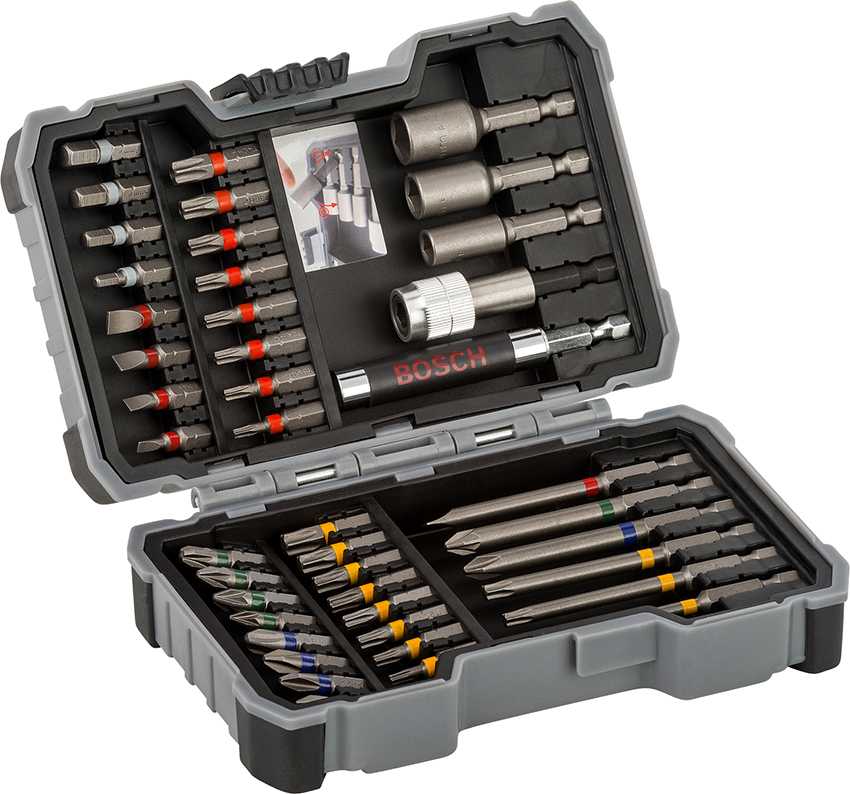

Преимущества набора Bosch 2607017164:

• головки изготовлены из прочного материала;
• удобный кейс с резиновым покрытием;
• магнитный держатель с быстросменной и универсальной конструкцией.

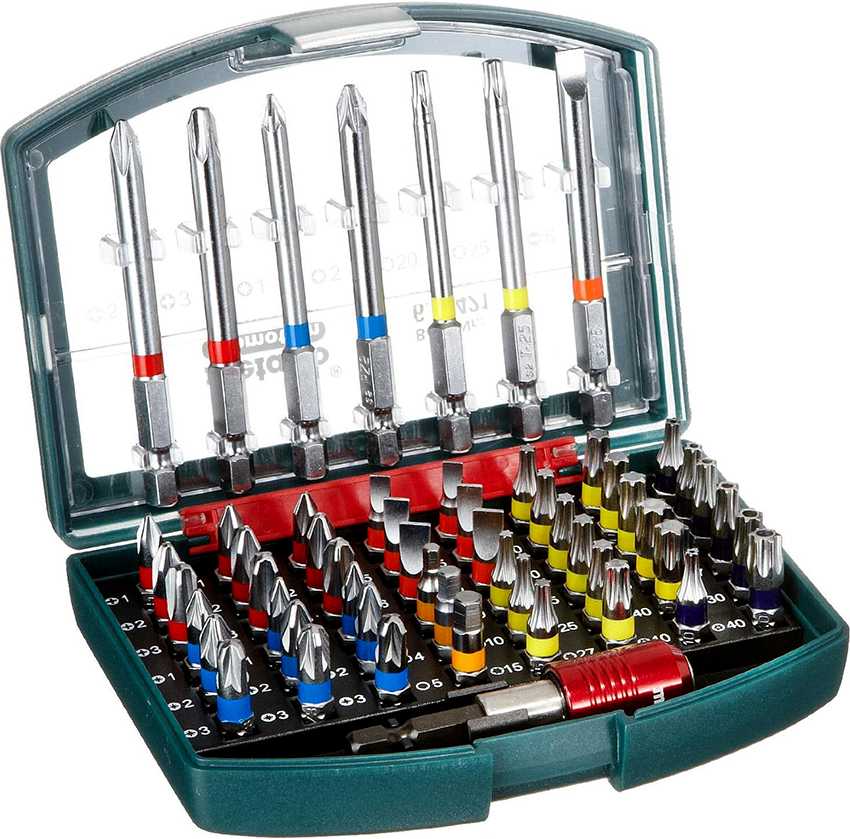

Metabo производят насадки отличного качества по приемлемой цене

В эту же категорию лучших наборов попал комплект головок для шуруповерта «Хитачи» 754000, который считается одним из самых больших, поскольку число насадок в нем достигает 100 шт. Многие из них дублируются, поэтому в случае поломки всегда можно воспользоваться запасной битой. По качеству эти головки не могут сравниться с насадками Bosch, только по этой причине данный комплект попал на третью строчку рейтинга. Однако, если избегать больших нагрузок и бережно эксплуатировать биты, они прослужат очень долго.

При желании прибрести насадки высочайшего качества стоит обратить внимание на продукцию премиального класса. В этой категории лучшим признан набор головок для шуруповерта «Метабо» 626704000, обладающий выдающимися характеристиками и эксплуатационными качествами:

• удобной цветной маркировкой под каждый тип шлица;
• привлекательным внешним видом;
• наличием бит с удлиненной конструкцией;
• легким и компактным кейсом.

И в довершение ко всем перечисленным преимуществам можно добавить относительно невысокую стоимость этого набора.

Головки Bosch характеризуются надежностью и высоким качеством

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

• В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
• Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
• Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
• Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

https://youtube.com/watch?v=-ufZNd2OON4

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Момент силы

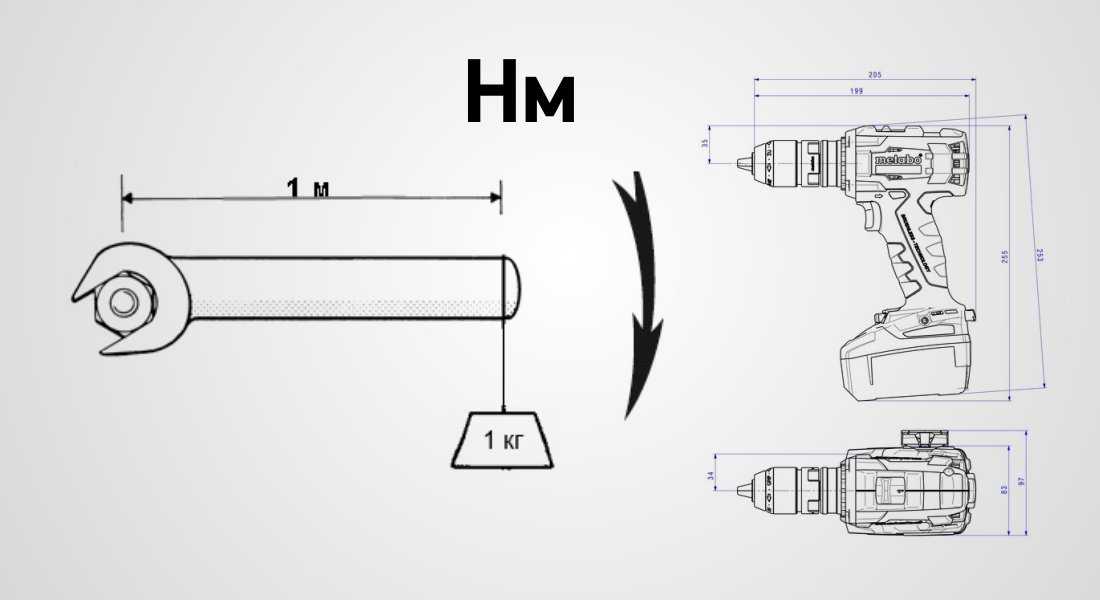

Крутящий момент определяется как воздействие на твердое тело силы во время вращения. К примеру, требуется затянуть болт с шестигранной головкой. Для этой задачи предназначен ключ к которому потребуется приложить силу. Произведение этой силы и длины ключа, и есть тот самый крутящий момент. Больший рычаг обеспечивает больший момент силы. Измеряется данный показатель в ньютонах на метр.

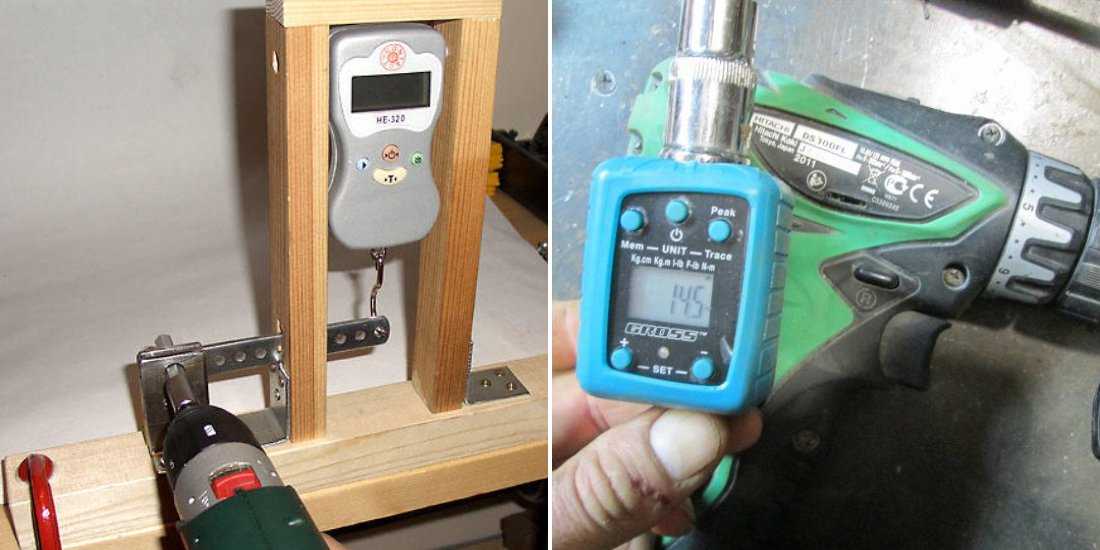

Тяговый момент в 10 Нм у шуруповёрта возможно представить как груз с массой 100 грамм на конце метрового рычага, либо, можно сократить длину рычага до 10 см, увеличив массу груза до 10 кг.

Если у инструмента в технических характеристиках указан максимальный момент силы 25 Нм, это значит, что мотор передаст с помощью редуктора на патрон силу равную воздействию 2.5 кг груза через метровый рычаг.

Важность повышенного крутящего момента при работе с крепежными элементами больших диаметров и длин обусловлена высокой силой трения, возникающей в момент вворачивания. Чем глубже крепеж будет погружаться в материал, тем эта сила будет выше

Именно по этой причине, характеристика «крутящий момент» является одной из самых значимых для инструмента. Величина напрямую соотносится с доступным размером крепежного элемента либо диаметром отверстия при сверлении. Говоря простыми словами, высокий крутящий момент обозначает высокую мощность самого инструмента, как следствие больший набор доступных возможностей. Такое изделие потенциально интереснее покупателю.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
2. Выкрутив шурупы, половинки корпуса разъединяют.
3. Из пазов аккуратно извлекаются кнопка включения и реверс.
4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

1 Устройство патрона для шуруповерта

Классический патрон для стандартного шуруповерта выполняется в виде полого металлического цилиндра, который оборудован кольцом с регулировочной гильзой, данный компонент в шуруповерте устанавливается непосредственно на вал.

Далее с его помощью монтируются сверла, насадка шлифовальная. Надежную фиксацию детали здесь обеспечивает резьба, либо же поверхность конусная. Различают два основных типа такой детали:

• ключевой, в котором бита фиксируется в основном за счет ключа;
• быстрозажимной.

Обычно более надежным видом считается ключевой. Ним сверло удерживается лучше.

Особенно рекомендован он для тяжелых компонентов с большим диаметром. Быстрозажимной же позволяет максимально легко менять такие детали, даже если в работе должно использоваться не сверло, а насадка шлифовальная. В эксплуатации же он наиболее безопасен.

Схема устройства дрели и зажимного патрона к ней

1.1 Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

• крестовые различных артикулов; под саморезы;
• шестигранные сверла под соответствующие выемки на шляпках винтов;
• устройства для установки болтов, гаек;
• трехгранные биты;
• шпицевые образцы под обычные вины;
• специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка

Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять

Виды патронов для шуруповерта

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Виды креплений насадок на шуруповёрт

Варианты креплений также влияют на способ применения шуруповёртов. При конфликте механизмов может возникать проблема правильного вкручивания шурупов в твёрдую поверхность. Поэтому рекомендуется приобретать патроны только с таким креплением, которое предусмотрено на самом инструменте.

Тип «Конус Морз»

Данный вариант крепежа используется на приборе с вращающимся механизмом уже не один десяток лет. Его по праву можно считать одним из популярных. Если внимательно посмотреть на конструкцию, то его вал напоминает конус, точно такой же, как у патрона. Благодаря одинаковому основанию удаётся легко соединить две детали вместе вручную. Именно таким механизмом оснащены все пневматические модели шуруповёртов.

Резьбовое крепление

Данный вариант коммутации представляет собой наличие на валу и патроне резьб большей и меньшей величины, которые подходят друг другу. Основание цилиндра накручивается на вал.

Фиксирующий винт

Винт предусматривает наличие крестовой головки, которую можно увидеть посредством раздвигания кулачков. В винтовых креплениях организована крестовая головка и левая нарезка резьбы. Такой винт легко откручивается при помощи обычной плоской отвёртки при условии, что её размер соответствует диаметру входного отверстия.

К сведению!

Не пытайтесь располовинить шуруповёрт для откручивания винта (если у него организован такой способ крепления) сразу после работы. В этот момент инструмент сильно нагрет, поэтому может заклинить. А отвёртка только «слижет» грань.

Как определить способ крепления на своём инструменте

Изучение рабочего механизма патрона и самой головки электроприбора поможет быстро разобраться, каким образом организовано крепление движущейся конструкции. Внимательно смотрите на маркировку, которая указана на корпусе прибора или на самой съёмной головке. Обычно на нём прописаны следующие символы: 1-6 В10, где:

• 1-6 — размер хвостовика в диаметре;
• В10 — размер конуса (найти его можно в любом из справочников);

Что касается резьбового соединения, то его маркировка обычно выглядит так: 1,0−11 М12×125. Где М12×125 – параметры метрической резьбы, а 1,0−11 – предельные размеры инструмента, которые можно зафиксировать в патроне

Обращаем внимание, что если вы приобрели устройство иностранного производства, то все цифры стоит переводить в дюймы, в то время, когда для отечественных приборов всё измеряется в мм

Как вытащить из дрели сверло?

Приветствую всех в очередной статье! Эксплуатируя тот или иной прибор, пользователь иногда сталкивается с неприятными моментами. Сегодня я затрону один из них. В этом тексте я решил дать несколько советов о том, как вытащить сверло из дрели, если у вас это не получается сделать. Причины, по которым не удается проделать эту вроде бы нехитрую вещь, могут быть самыми разными. Здесь я описал основные аспекты по этой теме и выделил три главных направления, которые считаю необходимым раскрыть:

• замена сверла в нормально работающем патроне;
• вытаскивание сверла без ключа;
• извлечение сверла, которое застряло вследствие тех или иных имеющихся повреждений.

Рассмотрим каждое из этих обстоятельств в отдельности.

Как снять сверло при исправном патроне

Если все исправно, то проблем с доставанием быть по идее не должно. Поэтому этот раздел скорее посвящен совсем несведущим ничего в электроинструменте пользователям, так как сама по себе операция элементарная. Но все же людей много, поэтому возможно кому-то понадобится и эта информация.

В данной ситуации потребуется специальный ключ для расфиксации ключевого патрона, либо прямые руки для расслабления быстрозажимного его аналога.

В первом случае нужно ключ вставить в одно из углублений на патроне, и начать вращать его против часовой стрелки. Раскрутка происходит за счет имеющихся зубчиков на обоих предметах.

Во втором дрель следует включить в режим реверса (обратного вращения). Одной рукой удерживаем внешний корпус патрона, а другой нажимаем на кнопку пуска. Если ваша машинка не оснащена реверсом, то это не очень хорошо — такого вообще-то быть не должно, так как на такие аппараты ставятся только ключевые патроны. Но все же, если такое произошло, то надо каким-либо образом зафиксировать ось дрели (к примеру, рожковым ключом) и вращать внешний корпус патрона против часовой стрелки. А вообще, здесь будет лучше убрать такой патрон и поставить ключевой.

Как в дрели поменять сверло без ключа

Как понятно из подзаголовка, здесь речь касается ключевых патронов.

Самый распространенный метод — это использование крестовой отвертки или гвоздя подходящего диаметра, которые вставляют в любое из имеющихся углублений на патроне, тем самым фиксируя первую его половину. Другую половину можно попробовать крутить рукой. Обычно таким образом получается достаточно легко произвести раскручивание.

Однако, если так раскрутить не получается, то можно вместо руки использовать газовый ключ или тиски. Используя их, у вас получится создать необходимое усилие, которого скорее всего хватит, чтобы осуществить проворачивание.

Если в результате этих действий все равно ничего не получилось, попробуйте то, что описано в следующем разделе.

Как достать сверло из поврежденного патрона

Здесь речь пойдет также и о случаях, когда повреждено само сверло.

Повреждения бывают обычно в виде сломанного кулачка либо поврежденной его резьбы. Еще бывает, что повреждается сверло, например, прокручиваясь между кулачками. В результате этого образуется стружка, которая мешает нормальному вращению, так как ее забивает в разные щели, что препятствует вращению.

Итак, для начала можно попробовать расслабить кулачки. Это можно осуществить опять же с помощью двух газовых ключей либо одного в содействии с тисками.

В первом случае каждая часть патрона зажимается своим ключом и производится вращение на откручивание. Во втором фиксация одной из частей осуществляется уже не ключом, а тисками. Поскольку при этом создается достаточно большое усилие, расфиксация происходит довольно легко.

Кроме того, в отсутствие газового ключа можно зажать одну часть в тисках, а по второй наносить несильные удары молотком по касательной. Расслабление происходит благодаря создаваемой вибрации.

Если предыдущие способы не помогут, например, из-за того, что на кулачках сорвана резьба, то придется прибегнуть к следующему пункту.

Сначала необходимо будет скрутить патрон с электродрели. Как это выполнить, я уже описывал на этой странице. Затем зажимаем его в тисках и выбиваем сверло с внутренней стороны пробойником подходящего диаметра, который продевается через отверстие, в которое вставляется шпиндель.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

• Быстрозажимные
• Кулачковые

Быстрозажимные патроны имеют еще одну классификацию:

1. Двухмуфтовые;

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

двух муфтовый патрон

Одномуфтовые;

одномуфтовый патрон

Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно!
Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

• Металл;
• Пластмасс;

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара

Быстозажимной патрон для дрели и шуруповерта. В чем плюсы и минусы?

Далеко не все производители пишут инструкцию по замене патрона в шуруповертах. При этом прибор не всегда нужно разбирать.

Решить, проблему можно довольно просто:

• выключить блок питания;
• посмотреть, снята или нет насадка;
• зафиксировать в патроне ключ 10 мм;
• включить блок питания, а затем и устройство, поработать на холостом ходе и отключить.
• развинтить патрон ключом.

Если деталь снять не удалось, понадобится использовать способ, разработанный мастерами. В этом случае необходимо:

• отключить блок питания;
• раздвинуть кулачки элемента;
• выкрутить винт;
• зажать в патроне шестигранник;
• вывернуть деталь.

Если и в этом случае не получилось снять патрон, необходимо отключить питающий блок, а затем молотком ударить по шестигранному ключу.

Внимание! Если такие методы не дают положительных результатов, лучше отправиться к опытному мастеру. Возможно, патрон не оригинальный

В этом случае его дальнейшая эксплуатация может обернуться неисправностью устройства. Не следует пытаться разобраться в его устройства самостоятельно. Чтобы облегчить снятие детали, во время работы сверло не следует нагружать. Каждые 15 минут необходимо выключать инструмент и оставлять его на несколько минут без работы. Если следовать таким рекомендациям, возможет простой и быстрый демонтаж патрона. Чтобы выбрать патрон для аккумуляторного шуруповерта, понадобится узнать особенности его работы.

Внимание! Если во время работы ломается бита или насадка для шлифования, инструмент тоже следует передать опытному мастеру

Выбор нового патрона

Выбор нового патрона для шуруповерта следует выполнять с учетом мощности устройства. Существует несколько рекомендаций, применимых в этом случае:

• Если биты нужно менять довольно часто, следует выбирать быстрозажимные патроны. Их довольно легко вытаскивать. Это значительно ускорит работу.
• Ключевой патрон выбирается только в том случае, если диаметр выбранного сверла довольно большой.
• При выборе конуса необходимо учитывать характеристики таких изделий. Они определяются соответствующими ГОСТами. Чем более крупная деталь, тем большим номером она обозначается (от B7 до B45).
• При выборе патрона иностранного производства маркировка на нем будет другой. Она приводится в дюймах. Если в таких обозначениях трудно разобраться, следует обратиться к профессионалу.

Какое бы устройство ни приобреталось, следует помнить, что перед покупкой можно узнать все подробности у консультантов магазина. Опытные специалисты помогут выбрать деталь из представленных в ассортименте.

Различные патроны для шуруповерта отличаются резьбой, внешним видом, формой и назначением. Они изготавливаются из прочной стали. Чтобы выбрать и поменять патрон в шуруповерте, понадобится следовать простой инструкции. Если самостоятельно провести монтаж не получается, лучше обратиться за помощью к специалисту

Важно знать, как правильно работать, чтобы патрон вынимался легче. Главное – не перегружать инструмент, давать ему периодически отдыхать от работы

bouw.ru

Что такое патрон?

Патрон – один из важнейших узлов шуруповерта. Ему патрон достался от своего предшественника – обычной ручной дрели, а ей, в свою очередь, от стационарного сверлильного станка. Ввиду предъявленных к новому инструменту требований эта деталь претерпела ряд конструктивных усовершенствований.

Обычный зажимной патрон сверлильного станка, главная задача которого — длительное время надежно удерживать сверло, работающее в постоянном режиме, для ручного мобильного инструмента оказался не совсем удобным. Ввиду высокой надежности, этот вид патрона весьма широко распространен, он с успехом может быть использован для самых разных насадок, а специальный ключ позволяет надежно затянуть узел. Но ключ является и слабым звеном всей конструкции. Быстрая замена рабочего инструмента с ним невозможна, а случайная потеря ключа может надолго остановить работу, так как извлечь или установить сверло или биту будет невозможно.

Патрон для шуруповерта должен был стать не менее мобильным, чем сам инструмент, предназначенный для индивидуального использования. Конструкторская мысль, как это часто бывает, шла в одном направлении, но различными путями. В итоге появились несколько видов патронов для аккумуляторных шуруповертов, общим свойством которых стала их функциональность, быстрота и удобство использования, т. е. замены рабочего инструментария.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!
