Зубовая борона своими руками
Зубовая самодельная борона к мотоблоку отличается от заводской качеством материала, из которого она изготовлена. Заводская модель сделана из конструкционной стали, выдерживающей большие и интенсивные нагрузки. Рассмотрим, как сделать собственную борону с такими же свойствами.
Зубовая борона для мотоблока своими руками может быть изготовлена любым мастером. Процесс этот нетрудный. Конструкция простая и не имеет сложных соединений.
Сначала необходимо спроектировать борону на мотоблок своими руками с чертежами, дающими представление о размерах, узлах соединения и общей схеме.
Орудие выполняется из стальной полосы, квадратной трубы или уголка.
Алгоритм действий по изготовлению зубового устройства такой:
- Металлические полосы под углом 30° друг к другу приваривают к трубе с нижней стороны. Края должны выступать равномерно с обеих сторон.
- Посередине устанавливают сваркой втулку. При помощи пальца через втулку борона присоединяется к мотоблоку. Высота подъема должна регулироваться стойкой для глубины разрыхления.
- На каждом крае стальной полосы с помощью болтов или методом сварки устанавливают зубья.
- На втулку монтируют дышло.
- К дышлу прикрепляют винт для регулировки положения зубьев. Передние и задние зубья должны одинаково впадать в почву.
Специалисты рекомендуют изготовление рабочих элементов бороны производить из закаленной стали. Зубья лучше выполнить из рифленой арматурной стали диаметром 10-14 мм и длиной 10-20 см. Чем длиннее зубья, тем они толще должны быть. Перед креплением к раме их надо заточить и закалить, иначе они погнутся.
Зубовая борона к мотоблоку своими руками — отличный помощник для мелких фермеров и дачников, обрабатывающих свои участки.
Самодельная зубовая борона для мотоблока
Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.
Конструкция
Чертеж бороны для мотоблока
Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это , которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.
Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.
Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.
Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.
При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.
Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.
Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.
Сборка
Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья
Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется
После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.
В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.
На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.
Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.
Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.
Какие функции выполняет инвентарь?
Задачи бороны достаточно обширные. При чем, с каждым годом ее конструкция становится все более совершенной, что позволяет использовать ее для выполнения разных целей. В наши дни изделие предназначено для решения таких задач:
- Сбережения почвы от высыхания;
- Выравнивания поверхности участка;
- Эффективного удаления сорняков;
- Разрушения верхнего слоя земли.
Инвентарь этого типа нашел свое применение перед посевными работами, когда требуется разбить замерзшие куски почвы и выровнять землю. Также борона для мотоблока используется сразу же после сбора урожая, чтобы подготовить участок к зимовке.
Рабочие органы бороны
Данными органами выступают режущие элементы инструмента, которые непосредственно измельчают земельные комья. Всего их бывает три вида: дисковые, зубовые, роторные.
В свою очередь, в зависимости от типа обрабатываемой почвы (разрыхленная, мягкая или плотная), может меняться и вид крепления рабочего органа. Он может быть закреплен жестко, пружинно или шарнирно, располагаться в шахматном порядке либо по параллельной прямой.
Борона дисковая
Ее особенность заключается в том, что диски крепятся специально под углом (так называемым «углом атаки») к раме, будучи слега выгнутыми для большей эффективности. Направление «угла атаки» обуславливается гладким либо выполненным в виде выемок краем. Острота угла выставляется в зависимости от сложности почвы и состояния грунта. Дополнительно диски могут оснащаться специальными иглами — они идеально подходят для борьбы против стерни. Диски, установленные на одной параллели, называют «батареей», для их лучшего заглубления в грунт используют специальные пружинные механизмы или утяжелители.
Борона зубовая
Самая распространенный, с элементарным строением, но со временем так и не утративший своей эффективности инструмент. Благодаря его популярности данную модель следует рассмотреть поподробнее.
Состоит она из корытообразных или прямоугольных планок, на пересечение которых крепятся зубцы. Зубы должны быть расположены таким образом, чтобы каждый из них мог вести отдельную борозду. Расстояние между бороздами обуславливается сельскохозяйственными нуждами и может быть от 22 до 49 мм. Для предотвращения забивания инструмента комьями земли, соседние зубцы одного ряда должны быть расположены не менее, чем на 15 см один от другого. Овальные и круглые зубья располагают закругленной стороной по направлению движения, квадратные – располагают ребрами, ножевидные широкой или узкой гранью (в зависимости от сложности обрабатываемой земли).
Квадратные зубья чаще применяют в тяжелом мотооборудовании, овальные и круглые – в любительской мототехнике, а ножевидные вообще можно использовать для ручного боронования.
Рабочие элементы зубового инструмента работают как двугранные клинья: передней частью раскалывают куски грунта, а задняя часть в это время сминает, раздвигает и перемешивает частицы земли, разрушая крупные комки. Как правило, зубовые инструменты имеют жесткую шарнирную раму.
Наибольшей эффективностью отличаются ножевидные зубья при работе вкупе с мотоблоком. Зубцы, расположенные по косому срезу в противоположную сторону к направлению движения, заглубляются лучше, так как вертикальная составляющая реакции грунта повышается, отчего почва стремится самостоятельно вытолкнуть зуб.
Зубовым инструментом обычно обрабатывают грунт на глубину от 3 до 12 см. Диаметр комков после их работы вряд ли превысит 5 см, при ровной глубине борозды в 3-4 см. Они чрезвычайно хороши для весеннего рыхления земли после уборки озимых: прекрасно обрабатывается верхний слой почвы и убираются отмершие растения. Также отлично зубья прочесывают травостой, режут дерн, измельчают и растаскивают кротовины.

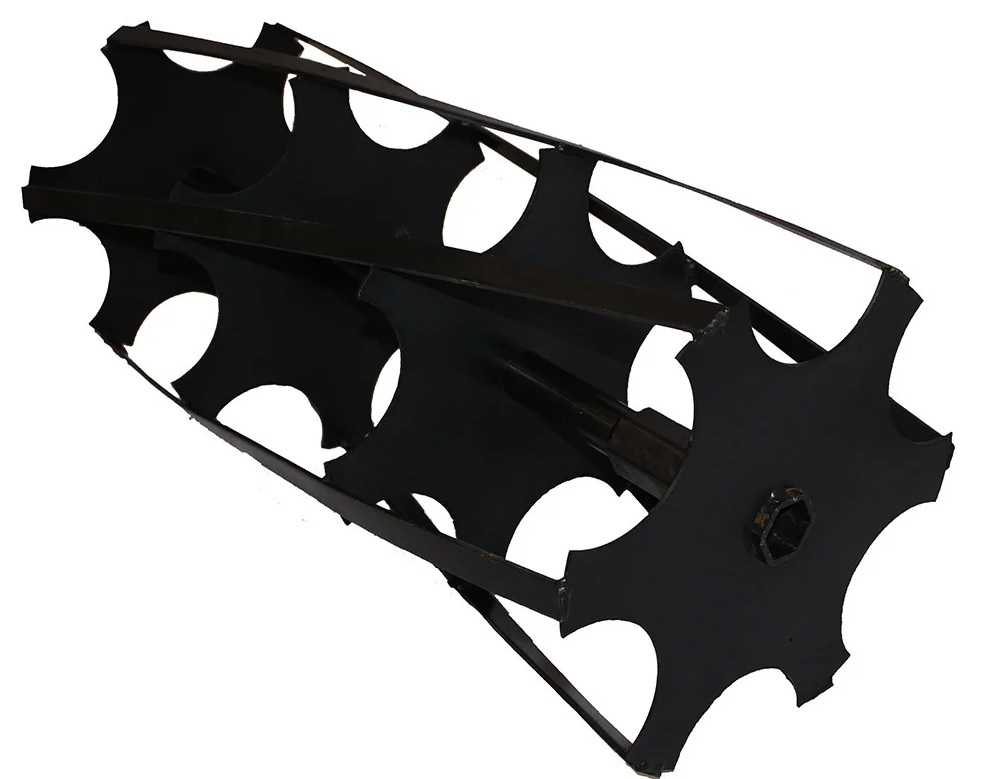

Борона роторная
Принадлежит к классу навесного профессионального оборудования, используется на мотоблоках и тяжелой сельхозтехнике. Специально предназначена для работы на целине, снимает верхнюю часть слоя почвы с заглублением на 0,7 см. Хороша для обработки густой стерни, первоначального выравнивания почвенной поверхности.
Роторный инструмент представляет из себя раму, оснащенную многоконечными звездочками с заостренными краями (лучами), которые скреплены между собой под прямым углом. «Угол атаки» (угол входа в почву) регулируется путем изогнутости лучей звезд.
Работает роторное оборудование по следующему принципу:
- При передвижении мотоблока начинают двигаться звезды;
- При этом каждый луч звезды углубляется в грунт на 2-3 см, разрушая засохшую почву;
- После того, как система звезд выходит из грунта, в почве образуется небольшой разрыв, позволяющий проникать воздуху вовнутрь;
- Затем азот, циркулирующий в воздухе, поступает в средний слой плодоносной земли, тем самым насыщая ее и прекрасно ею усваивается.
По завершению подобной обработки, для растений создается идеальная среда, в которой их корневая система будет развиваться практически без препятствий. Также почва будет доступна и для влаги. В итоге, роторные модели — самое эффективное и профессиональное решение для сельского хозяйства.
Сфера применения
Дисковые бороны – это незаменимая вещь в жизни многих аграриев. Главным достоинством подобных изделий остается универсальность и высокая производительность.
Можно осуществлять обработку на глубину 3-5 или 18-25 см. На основании этого можно сделать вывод, что представленные устройства целесообразно применять при самых различных почвообрабатывающих технологиях.
В большинстве случаев подобные механизмы служат для рыхления грунта, сбора урожая, устранения стерни, измельчения коков земли.
Имеется также вспомогательная техника, благодаря которой удается выполнить посев культуры. Благодаря этому борона становится современной сеялкой, совмещающей в себе еще и устройство для культивации грунта. Как использовать ручной культиватор для дачи, можно узнать .
Сегодня большинство фермеров путают универсальные дисковые орудия с классическими. Для второго варианта характерно наличие жесткой системы подвески рабочего элемента. Универсальные средства для обработки грунта в своей конструкции имеют двухрядовое параллельное сосредоточение рабочих элементов, а все пары диском соединены между собой независимо. Благодаря этому удается добиться максимального прохождения пожнивных остатков через пространство между дисками. В результате снижается степень забивания, что делает менее уязвимым рабочий элемент. Как использовать культиватор Мантис узнайте по .
Традиционная борона
Классическая, или как ее еще называют, конная борона, применяется для создания ровной и рыхлой поверхности. Также данный вид навесного оборудования позволяет качественно укрыть в почве влагу и тем самым предотвратить ее высушивание. Борона производит дробление крупных комков земли до требуемой фракции, уничтожает сорняки и удаляет из грунта остатки растительности. Оборудование довольно легкое и поэтому используется для поверхностной обработки почвы, измельчения комьев земли и неглубокого рыхления перед проведением посевной.
Зубовая борона для мотоблоков заводского производства изготавливается из специальной конструкционной стали, выдерживающей значительные нагрузки. Также данное оборудование неплохо ровняет почву после проведенного фрезерования.
Этот тип оборудования для боронования представляет собой прямую или зигзагообразную раму, которую можно сделать своими руками из стальной полосы, квадратной трубы или уголка, стойки для сцепки с мотоблоком и зубьев. Закрепить зубья на раме можно при помощи сварки, или, нарезав на них резьбу, зафиксировать гайками. Рабочие органы на раме располагаются на равномерном расстоянии друг от друга, а их длина может составлять 25-45 мм. Относительно ширины оборудования, то, например, для мотоблока «Нева» вполне хватит 500-600 мм. На представленном видео показана зубовая борона в работе.
Также можно сделать своими руками мотоблочную зубовую борону и по чертежу представленному ниже. На то, чтобы сделать такое навесное оборудование, придется затратить полдня, но оно того стоит.
Схема зубовой бороны для мотоблока
Для того чтобы сделать такое оборудование для мотоблока нам понадобится следующее:
- к металлической трубе квадратного сечения приварить железные полосы, на которые, собственно, будут при помощи гаек крепиться зубья с нарезанной с одной стороны резьбой;
- дышло нашего навесного оборудования оканчивается приваренной втулкой, через которую при помощи металлического пальца будет происходить соединение с используемым мотоблоком;
- делаем стойку с регулировочным винтом для настройки высоты подъема устройства для боронования, чтобы обеспечить равномерное заглубление рабочих органов в почву.
Хоть покупное заводское оборудование, хоть самодельная борона, к мотоблоку «Нева», имеется особенность накопления на рабочих органах влажной почвы с остатками растительности, вследствие чего обработка земли может стать неэффективной. Для того, чтобы легко и беспрепятственно очистить зубья скребком или любым металлическим предметом воспользуемся подъемным рычагом агрегата.
На видео показана самая простейшая зубовая борона для мотоблока с указанием размеров.
Это интересно: Обзор лучших моделей китайских мотоблоков Аврора — распишем все нюансы
Виды борон для мотоблока и их устройство
Существует несколько видов борон отличающихся конструктивно и имеющих ряд особенной.

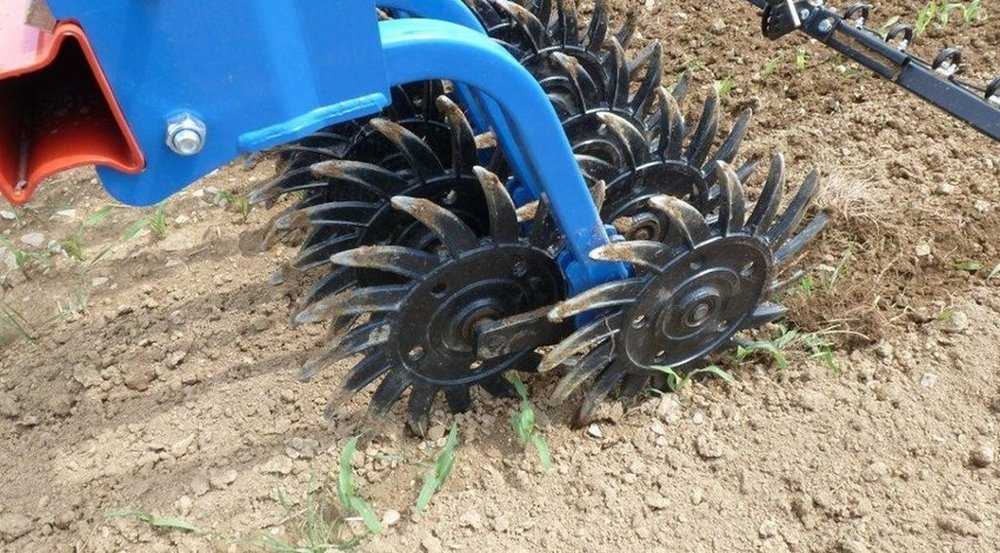

Роторная борона
Что касается роторной бороны для мотоблока, её главным достоинством является хорошее снятие верхнего слоя почвы (грунта). Выровнять с ее помощью почву, тоже не проблема. Глубина обработки бороной варьируется от 4 до 8 сантиметров, глубину можно отрегулировать, исходя из специфики работ.
Важна и ширина бороны, здесь учитывается не только мощность мотоблока, но и размеры обрабатываемого участка. Обычно, эта величина, составляет от 800 до 1400 мм. Такие размеры обусловлены, иметь возможность удобно работать, маневрируя на участке небольших размеров.
Ротационные бороны от честных производителей, сделаны из качественного металлического сплава, позволяющего эксплуатировать оборудование на протяжении десятилетий (при должном уходе и обслуживании).

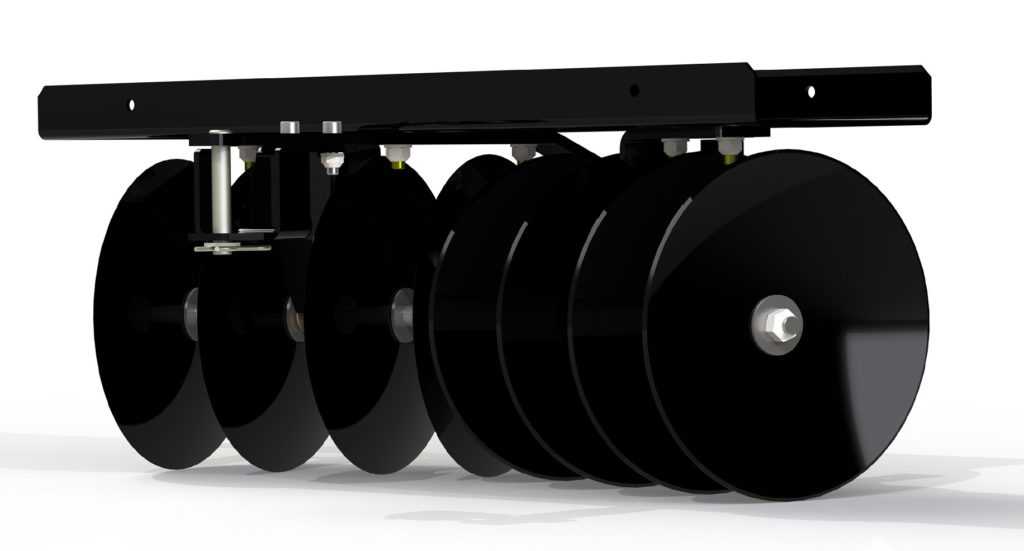

Дисковая борона
Дисковая борона используется на сухой почве, функционально, она выполняет ту же работу, что и роторная, но принципиально отличается в конструкции. Здесь основными элементами обработки, служат диски, формой похожие на звезды. Они, установленные на одной оси под определенным углом, обеспечивая максимальное проникание в грунт.
Зубовая борона
Зубовая борона, представляет из себя раму, на которой на равно удаленном расстоянии располагаются зубья. Стандартная длина зубьев, составляет 25-50 мм. Пример такой бороны, можно увидеть на видео ниже.
Рейтинг лучших инструментов боронования в 2022 году

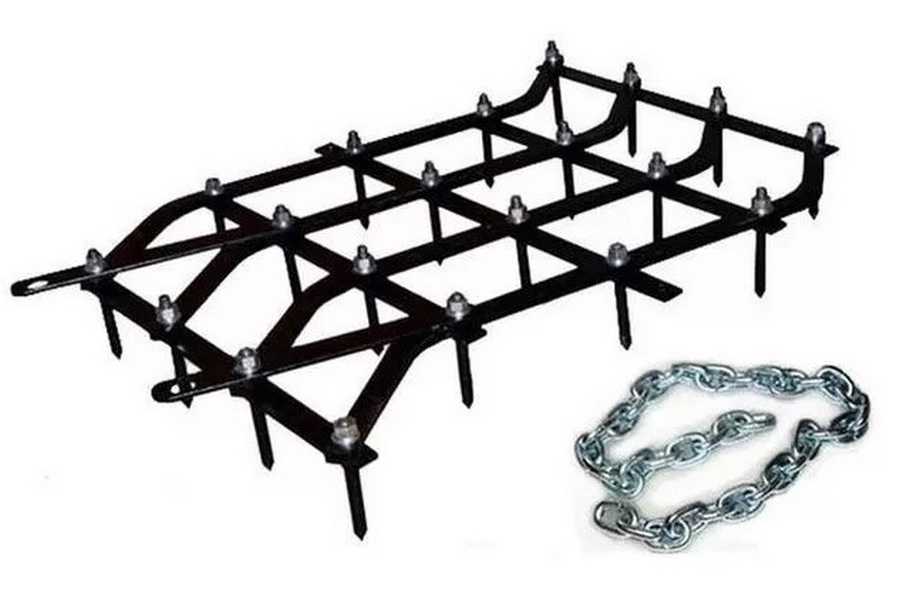

5-ое место: Борона-волокуша для мотоблоков Нева и Салют (универсал)
Простая в использовании борона-волокуша, имеющая цепное крепление. Не требует трудоемких действий для очищения после проведения работ. Особенность крепления предусматривает некую свободу маневра при бороновании (например, легкость поворота).
Технические характеристики:
Наименование | Показатель |
---|---|
Захват по ширине, см | 40 |
Производитель | Форза |
Глубина обработки, см | 15 |
Масса, в кг | 15 |
Крепление | Цепное (волокуша) |
ЦЕНА, руб. | 3850 |
Борона-волокуша для мотоблоков Нева и Салют (универсал)
Преимущества
- Увеличенный охват по ширине обработки;
- Простое крепление;
- Сравнительно демократичная цена.
Недостатки
Излишний вес (требует предварительного разрыхления почвы)

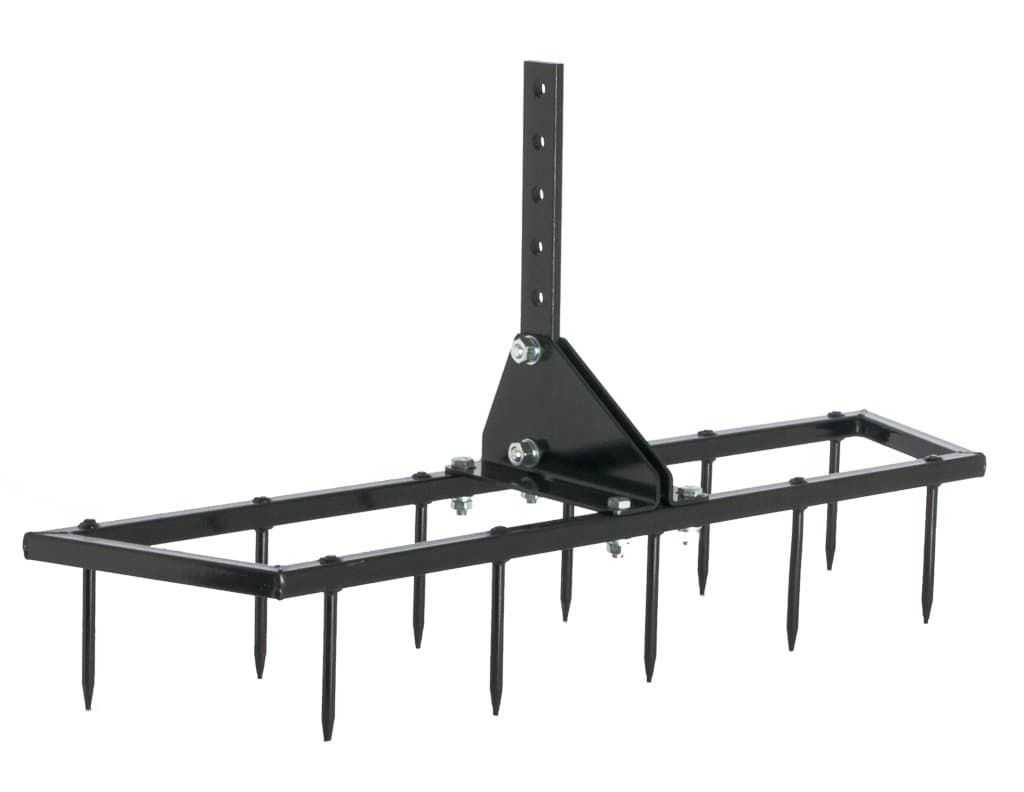

4-ое место: Зубовая для мотоблока Мобил К БМ-0,9
Данный инструмент подходит идеально для всех моделей мотоблоков, выпускаемых на просторах СНГ и может применяться на более, чем 20 вариантах моделей. Небольшой вес существенно облегчает рабочий процесс. Возможно применять даже на засохшей почве.
Технические характеристики:
Наименование | Показатель |
---|---|
Захват по ширине, см | 90 |
Производитель | Мобил К (Беларусь) |
Масса, кг | 6 |
Дополнительно | Универсал |
ЦЕНА, руб. | 3400 |
Зубовая для мотоблока Мобил К БМ-0,9
Преимущества
- Пониженный вес;
- Универсальность для мотоблоков производства СНГ;
- Простота конструкции.
Недостатки
Крайне большой захват по ширине (требует крайне медленной скорости обработки)
3-ье место: зубовая Б-5 для мотоблоков Беларус МТЗ 09Н, 012WM
Универсальный навес подходит как для отечественных, так и для импортных мотоблоков. Относится к категории легкого инструмента и предназначен для выполнения работ небольшой сложности на дачном или приусадебном участке. Прост в креплении и не требует особой процедуры очистки.
Технические характеристики:
Наименование | Показатель |
---|---|
Габариты в раскрытом положении (ДхШхВ), мм | 550х1770х650 |
Ширина захвата, мм | 970-1670 |
Макс. глубина обработки, мм | 120 |
Масса, кг | 10.5 |
Цена, руб. | 3800 |
борона зубовая Б-5 для мотоблоков Беларус МТЗ 09Н, 012WM
Преимущества
- Универсальность;
- Простота в использовании;
- Надежность конструкции.
Недостатки
Небольшая глубина обработки.

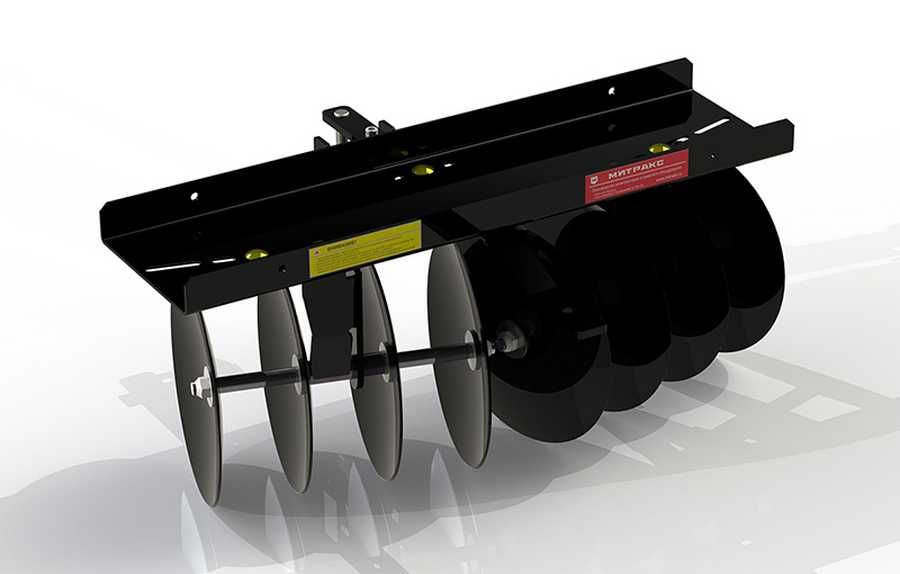

2-ое место: Дисковая БД 850М Нева
Инструмент предназначен для разрыхления и подготовки почвы под посев в затруднительных условиях. Способен отлично уничтожать сорняки и измельчать погнившие остатки. Предпосевная подготовка с его помощью может быть проведена даже без предварительной вспашки и уборки пропашных культур с толстыми стеблями.
Технические характеристики:
Наименование | Показатель |
---|---|
Регулируемая рабочая ширина, мм | 700-800 |
Регулировка «угла атаки» дисков, градусы | 10,15, 20 |
Оси вращения | с тефлоновыми подшипниками |
Дополнительно | 8 дисков 300 мм с заточкой |
Цена, руб. | 12000 |
Дисковая борона БД 850М Нева
Преимущества
- Регулируемая ширина и «угол атаки»;
- Относительная легкость конструкции;
- Сцепка производится одним фиксирующим действием без слесарного инструмента.
Недостатки
Необходимость установки грунтозацепов вместо колес на мотоблок.

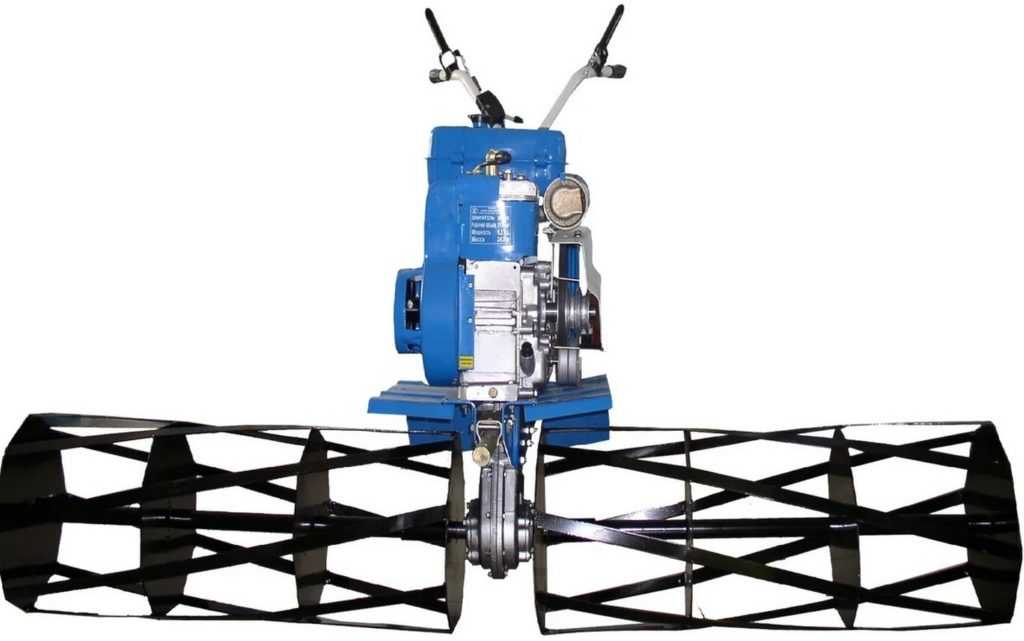

1-ое место: Роторная Нева РБ3
Предназначена для предпосевной и послеуборочной обработки почвы. Также способна осуществлять запашку сидератов осенью. Эргономичная конструкция легко режет засохшие пласты земли, а следующие за основными звезды, разрыхляют эту нарезку. Производит максимально ровную обработку почвы.
Технические характеристики:
Наименование | Показатель |
---|---|
Вес, кг | 20 |
Размеры втулки, мм | 30,2х80 |
Размеры самого устройства | 320х700 |
Максимальная глубина обработки, мм | 200 |
ЦЕНА, руб. | 14000 |
Роторная борона Нева РБ3
Преимущества
- Увеличенная глубина обработки почвы;
- 8 мощных режущих 6-конечных звезд-пластин;
- Способность работать с твердыми видами почвы.
Недостатки
Секции необходимо устанавливать на валы редуктора мотоблока.

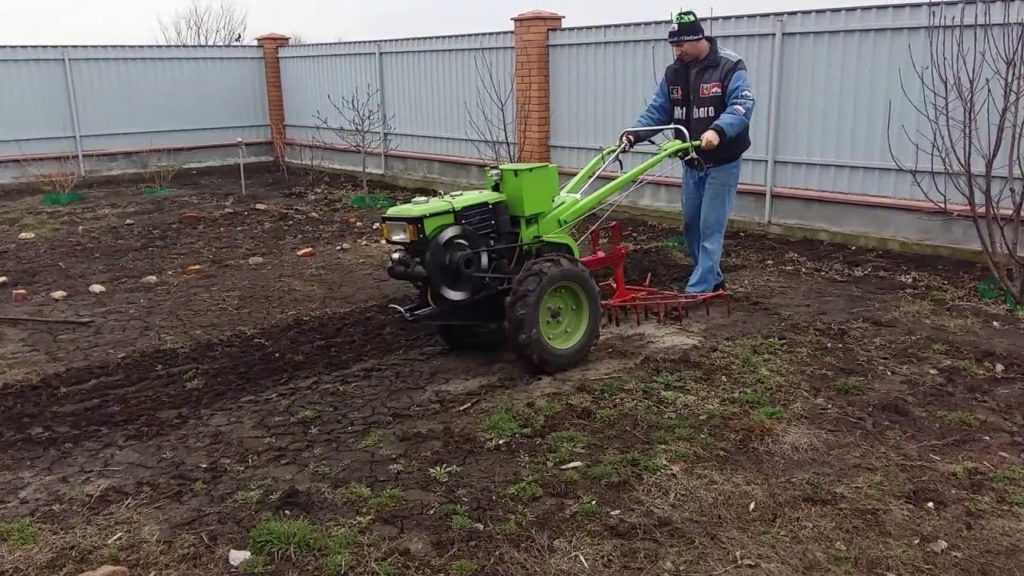

Правила проведения боронования мотоблоком
Каждый случай применения столь многоплановой земледельческой техники довольно индивидуален, но существует ряд общих рекомендаций, которых следует придерживаться для повышения качества результата и облегчения процесса:
Перед началом работ советуют сделать тестовый запуск, проверяя, хватает ли усилия для эффективной работы (если надо – увеличивают давление в системе или меняют передачу), удовлетворяет ли глубина входа, степень измельчения на выходе, достаточен ли угол атаки.
Работая с бороной, особенно, если она самодельная, важно следить за углом расположения рабочего органа, как к раме, так и по отношению к обрабатываемой поверхности. Если он будет строго вертикальным, а усилий системе для полноценного вырывания корешков не будет хватать, она начнет попросту волочь землю перед собой, забивая себя комьями и остатками растений.
Очень удобно для удовлетворения вариативной ситуации с участками земли даже на одном поле располагать в разных рядах изделия рабочие инструменты под отличающимися углами
Тогда, для получения лучшего результата можно будет просто менять местами ряды во время работы, или же, если такой возможности не предусмотрено, ослаблять или затягивать крепления там, где это нужно.
Если было замечено, что зубья, выемки дисков или ножи ротора забились – рабочий инструмент извлекается на поверхность и тщательно чистится.
Важно следить, чтобы для повышения эффективности обработки и отсутствия необходимости в повторных проходах не поддавшихся участков, каждый рабочий инструмент «вел» свою борозду, а их комплекс в целом был равномерно распределен по раме и имел одинаковое заглубление по сравнению с соседями.
Глубину прохода можно регулировать, увеличивая вес утяжелителей корпуса мотоблока.
Остальные нюансы, как правило, постигаются лишь практикой, когда каждый оператор выбирает удобную конкретно для себя форму работы.
Как сделать своими руками?
Для того чтобы заняться самостоятельным созданием бороны для мотоблока, в первую очередь потребуются толковые чертежи. И обучаться их составлению рекомендуют на образце самого незамысловатого сельхозорудия – зубовой бороне, которая в синтезе с мотоблоком будет благополучно справляться с запашкой мелкого посевного и прочего материала, а также предпосадочным разрыхлением грунта. С виду она будет выглядеть как рама-решетка с приваренными зубьями или же прикрепленными к ней болтами.
- Непременно надо оборудовать переднюю сторону зацепным приспособлением. Зацепом может являться и обычный брус с отверстием, который помещается в трубку тягово-прицепного устройства с фиксацией посредством цилиндрического либо конического стержня. Промеж зацепа и шасси после полной сборки необходимо приварить подвижные цепи.
- Чтобы орудие для разрыхления почвы для мотоблока вышло надежным, решетку предпочтительнее варить из надежных уголков либо трубок с квадратным сечением и толщиной стали более 3 миллиметров. Придавать ей законченный вид можно клетью с элементами, расположенными поперек и вдоль. В процессе сборки конструкции необходимо отслеживать, чтобы всякий сегмент данной решетки находился под углом 45 градусов наклона к прямой, по которой передвигается мотоблок ради уменьшения изгибающих напряжений. Дополнительно нужно принять в расчет, что вся несущая основа обязана вписываться в границы рукоятей мототехники. По габаритам приемлемо сделать ее самое большее в один метр – шире осилит разве что настоящий трактор.
- Далее необходимо приготовить клыки высотой 10–20 сантиметров. В этом качестве прекрасно себя показала армирующая сталь диаметром 1,0–1,8 сантиметра. Тут самое главное — следовать принципу: чем длиннее – тем толще. Кроме того, зубья подвергаются закалке и точатся перед операцией приваривания их к решетке. Там их следует размещать в 10 сантиметрах между собой (более редкое расположение малоэффективно). Возможна установка зубьев с незначительным сдвигом через ряд, чтобы их было более комфортно варить и они делали возможной необходимую глубину рыхления. Наряду с этим необходимо сбалансировать, чтобы их противодействие было сориентировано симметрично валу тяги, в противном случае мотоблок начнет «вертеть хвостом», в результате чего бороновать им не получится.
Дисковое сельхозорудие является наиболее усовершенствованной модификацией, осуществляющей больше мероприятий при возделывании почвы. В домашней обстановке дисковую борону можно создать исключительно для мототехники культиваторного вида (мотокультиватора). Изготавливаются 2 трубы, они должны обладать надежной фиксацией на оси мотокультиватора. Ввиду сложности реализации данной работы на дому потребуется отдавать ее на предприятие токарю либо пользоваться валами от неисправного мотокультиватора. Суммарная длина трубы должна составлять не более одного метра – мотокультиватор не осилит чересчур тяжелое приспособление.
На оси монтируются диски диаметром приблизительно 25 сантиметров. С целью снижения противодействия на них вдоль кромок производят надрезы углошлифовальной машинкой через каждые 10 сантиметров длины окружности.
Отверстия для посадки дисков делаются немного больше диаметра осей. Диски монтируются с незначительным уклоном к центру вала. С левого края оси уклон в одном направлении, с правой – в ином. Количество дисков берется такое, дабы они обоюдно восполняли один другого по уклону – в основном их устанавливают через каждые 5 сантиметров.
Создание дисковой бороны собственными силами намного сложнее, чем изготовление зубчатого образца. Самодельное устройство требует наиболее четкого соблюдения размеров элементов (в строгом соответствии со схемой). Легче приобрести недорогую китайскую и подвергнуть ее доработке, на совесть проварив все сварные швы, чего, как правило, на заводе не выполняют.
