Шкив для мотоблока: какие размеры у ведомых моделей? особенности трехручейных шкивов с диаметром 19 мм. как выбрать для двигателя

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

электрический лобзик;
фрезер;
циркуль;
электрическая дрель.

Этапы изготовления:

приобретение необходимой заготовки;
вычерчивание круга нужного диаметра;
высверливание центрального отверстия;
выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
шлифовка полученной заготовки мелкой наждачной бумагой;
вырезание канавки для ремня с помощью фрезы необходимого размера;
установка готового изделия в мотоблок;
устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Специалисты рекомендуют прибегать к самостоятельному изготовлению шкива только в самых крайних случаях и при возможности сразу заменить деталь, изготовленную в промышленных условиях на специальном оборудовании.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
соблюдения всех правил и норм эксплуатации электрического устройства;
проверка соосности лазерным уровнем;
проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Специалисты рекомендуют регулярно проводить комплексную проверку всего аппарата, которая обязательно окажет влияние на сроки эксплуатации всех частей, в том числе и шкивов.

Основные мероприятия комплексного технического осмотра:

регулярная чистка всех рабочих узлов;
проверка воздушных фильтров;
регулярная замена деформированных деталей;
проверка свечей зажигания;
смена масла;
смазка деталей системы управления;
регулировка сцепления;
смена глушителя;
регулировка натяжения ремней.

Мотоблок – универсальный аппарат, который используется не только фермерами, но и обычными жителями, имеющими приусадебные участки. Данный агрегат является многофункциональным прибором, дающим возможность убирать снег, косить траву и газоны, перевозить грузы, качать воду и убирать улицы. Для выполнения различных видов работ достаточно просто поменять навесное оборудование. Данный процесс занимает небольшой отрезок времени и имеет несложную технологию. Стабильную работу аппарата обеспечивает большое количество различных деталей. Одним из наиболее важных элементов в мотоблоке является шкив. Простая деталь круглой формы является связующим звеном между мотором и движущимися элементами. Именно от работы шкива зависит весь процесс выполнения работ.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

https://youtube.com/watch?v=6PK-0N7Z2Zw

Материалы шкивов

Для стационарного оборудования в ременных передачах для шкивов продолжается использование классических недорогих материалов — серого СЧ и ковкого КЧ чугунов. Существенная масса деталей, как правило, тут не играет роли, поскольку массивные шкивы позволяют отказаться в механизме от маховика. Заменителем могут служить стальные штампованные шкивы

Для механизмов с переменной частотой вращения, для транспортных машин, где важно снижение массы и момента инерции используют шкивы из алюминиевых сплавов. И наконец, шкивы высокоответственных агрегатов могут выполняться из магния или титана

В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике.

Секрет прост.

Крутящий момент с двигателя на редуктор передаётся через вращение ремня. Ремень находится в ручьях ведомого и ведущего шкива мотоблока.

Если изменить диаметр шкива, то изменится передаточное число. Так можно менять скорость вращения колёс/фрез и так далее. Единственное. о чём стоит помнить, это падение крутящего момента и как следствие тяги на больших диаметрах шкива.

Что делают на заводе? Ставят многоручьевые шкивы с разным диаметром и лепят наклейки о 6 передачах. Отковенно говоря, это больше похоже на маркетинговых ход, т.к. на деле вы вряд ли будете пользоваться более чем двумя, помимо реверса.

С другой стороны такая информация наводит на мысль, что коробка передач у такого аппарата должна быть сложной, а значит хорошей.

Описание

В мотоблоках конструкторы используют ременную передачу, которая состоит из двух шкивов, ремня и натяжного устройства.

Достоинства:

высокая скорость работы;
защита узлов привода от перегрева;
простота;
надежность;
низкая стоимость;
отсутствие шума.

Недостатки:

частая замена ремней;
давление на валы и опоры.

Шкив – основная часть редуктора, которая находится на центральном валу двигателя. Внешний вид детали напоминает форму колеса, взаимодействует с другими элементами посредством специального ремня.

В специализированных магазинах можно приобрести данные устройства разного размера. Большая часть деталей изготавливается из алюминия, стали, чугуна и дюраля, имеет высокую прочность и надежность. Для удешевления товаров некоторые производители используют для производства пластмассу, фанеру и текстолит.

Специалисты не рекомендуют приобретать изделия из второй группы в связи с их непродолжительным сроком эксплуатации и низким качеством.

Главным критерием при выборе детали является размер ремня. Именно от него зависит размер шкива.

Технические требования к ремням:

прочность;
износостойкость;
минимальная изгибная жесткость;
максимальный показатель трения по поверхности шкива.

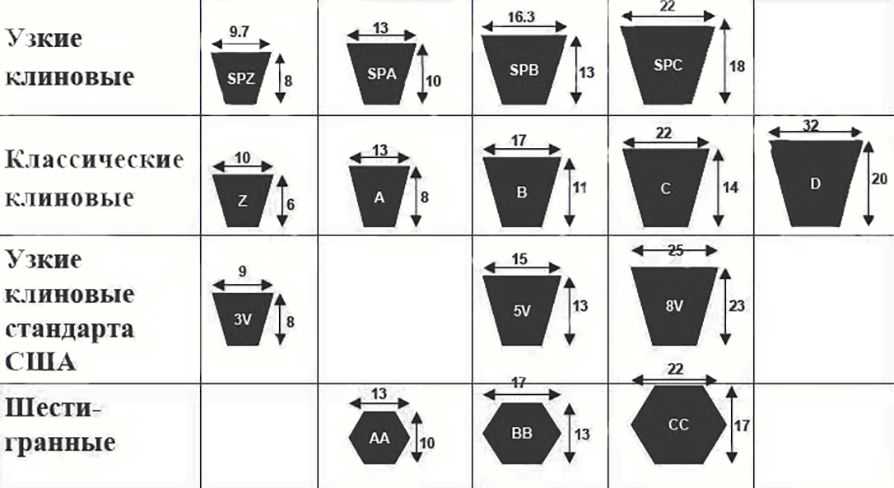

Виды ремней:

плоские – имеют небольшую толщину и сечение, в процессе изготовления склеиваются из отдельных частей ткани;
тканые – имеют толщину до 1 см и изготавливаются из капроновых тканей, которые пропитаны полиамидом и каучуком;
прорезиненые – изготавливаются из анидного кордшнура и имеют толщину 10 мм;
синтетические – имеют толщину до 3 мм и склеенный стык.

А также существуют круглые и клиновые виды ремней.

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
Расплавленный алюминий выливаем в форму.
Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
Делаем в нашем шкиве отверстие дрелью.

Необходимо отметить, что изготовление металлического шкива требует определенных навыков и ресурсов. Для его самостоятельного производства придется потратить намного больше времени и энергии, но такие затраты окупятся длительным сроком эксплуатации такой детали. Перед выплавкой необходимо также убедиться в том, что ваш алюминий обладает достаточной прочностью и пригоден для приготовленной ему функции.

Republished by Blog Post Promoter

Что такое шкив? (с иллюстрациями)

Шкив – это простой механизм, который был разработан в древние времена, но до сих пор является основой многих современных механизмов. По сути, это колесо, через которое наматывается веревка или другой шнур. Один конец веревки обычно прикреплен к грузу или другой нагрузке, и когда свободный конец тянется – обычно человеком, но, возможно, также машиной – колесо изменяет направление приложенной силы и значительно упрощает поднимите прикрепленный груз.Этот тип инструментов бывает разных размеров и разновидностей, но почти во всех случаях цель одна, а именно: облегчить подъем тяжелых предметов и более эффективно направлять энергию.

Металлический шкив.

Основные компоненты

Инженеры обычно говорят о «простых машинах» в шести различных категориях: наклонные плоскости, рычаги, винты, клинья, колеса и оси, а также шкивы.Все они состоят из базовых, повседневных компонентов и в той или иной степени упрощают работу человека. Шкивы обычно больше всего используются для подъема и перемещения крупных объектов.

Деревянные шкивы.

В своей основной форме этот инструмент представляет собой немного больше, чем колесо с канавкой. В канавке проходит веревка, ремень или трос. Этот механизм можно использовать отдельно или соединить с другими в системе шкивов.Чем больше количество шкивов в системе, тем меньше силы потребуется для подъема объекта.

Шкивы часто имеют канавку по окружности, по которой проходит цепь, трос, ремень или трос.

Типы систем

Существует три основных типа систем: (1) фиксированная, с фиксированной осью; (2) подвижный, со свободной осью; и (3) составная, с комбинацией фиксированных и подвижных осей. Подвижные и составные оси за счет умножения силы имеют тенденцию быть более эффективными, чем фиксированные системы.

Колесно-канатные инструменты также могут использоваться в комбинации с другими инструментами для более конкретных целей. Так называемая «система ремня и шкива» является одним из примеров. Это, как правило, «закрытые» системы, в которых несколько колес с канавками соединены одним круговым соединенным ремнем, и предназначены для передачи и увеличения энергии, а не для прямой подъемной силы.

Преимущества подъема

Одним из самых больших преимуществ этого типа машин является способность перемещать тяжелые предметы и направлять подъемную энергию, не прилагая больших усилий.Как правило, чем тяжелее объект, тем большее усилие нужно приложить для его перемещения. Направление этой энергии вверх по веревке и вокруг колеса – или ряда колес, в зависимости от веса объекта & madash; может сделать общую нагрузку, известную как «подъемное преимущество», намного более эффективной.

Например, человеку обычно нужно приложить около 10 фунтов (4.5 кг) силы, чтобы поднять 10-фунтовый (4,5 кг) груз, и в большинстве случаев эту силу необходимо прикладывать прямым движением вверх. Если груз прикреплен к шкиву, человеку все равно нужно будет приложить такое же количество измеряемой силы, но направление направление должно измениться. После присоединения к тросовой системе человек должен тянуть вниз , а не поднимать вверх . Это позволяет более эффективно использовать вес тела и физические нагрузки человека.

Чем больше колес в данной системе, тем вероятнее, что она будет эффективнее. Если, например, груз прикреплен к двум системам, человеку потребуется всего 5 фунтов (2,26 кг) силы. Для четырех потребуется 2,5 (1,13 кг) фунта силы и так далее.

Общие примеры

Эти инструменты можно найти во многих современных условиях.Лифты, пожалуй, одни из самых распространенных: хотя их не видно снаружи, большие системы вращающихся колес и тросов помогают автомобилям двигаться вверх и вниз. В большинстве случаев они управляются компьютерами и поднимаются механическими средствами, а не рабочей силой, но эффективность остается той же. Многие автомобильные двигатели также зависят от ременных систем, которые помогают передавать энергию от двигателя к валам колес и другим движущимся частям. Парусники часто используют их для контроля натяжения парусов, они также распространены в подъемных кранах и другом оборудовании.

Шкивы – обычное дело для кранов. .

Правила ухода

Желаете, чтобы шкив мотоблока смог отработать длительный период времени? Для этого следует проводить определенные процедуры.

Регулярно проверять прочность закрепления детали на двигателе, для того чтобы механизм не вышел из строя и не разболтался.
Шкив ведомый или же ведущий нужно осматривать перед каждым использованием, чтобы очистить кожухи для защиты детали от грязи и прочих инородных тел.
Проводите самостоятельную диагностику узла, чтобы не было сколов и трещин.
А также нужно соблюдать технику безопасности при работе шкива для мотоблока.

Проводя регулярно процедуры, можно сэкономить деньги на ремонте, а также продлить жизнь агрегату.

Описание

высокая скорость работы;
защита узлов привода от перегрева;
простота;
надежность;
низкая стоимость;
отсутствие шума.

частая замена ремней;
давление на валы и опоры.

Главным критерием при выборе детали является размер ремня. Именно от него зависит размер шкива.

Технические требования к ремням:

прочность;
износостойкость;
минимальная изгибная жесткость;
максимальный показатель трения по поверхности шкива.

плоские – имеют небольшую толщину и сечение, в процессе изготовления склеиваются из отдельных частей ткани;
тканые – имеют толщину до 1 см и изготавливаются из капроновых тканей, которые пропитаны полиамидом и каучуком;
прорезиненые – изготавливаются из анидного кордшнура и имеют толщину 10 мм;
синтетические – имеют толщину до 3 мм и склеенный стык.

А также существуют круглые и клиновые виды ремней.

регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
соблюдения всех правил и норм эксплуатации электрического устройства;
проверка соосности лазерным уровнем;
проверка устройства на наличие механических повреждений, а также трещин и царапин.

Основные мероприятия комплексного технического осмотра:

регулярная чистка всех рабочих узлов;
проверка воздушных фильтров;
регулярная замена деформированных деталей;
проверка свечей зажигания;
смена масла;
смазка деталей системы управления;
регулировка сцепления;
смена глушителя;
регулировка натяжения ремней.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

материальному исполнению;
размеру;
количеству ручьев;
типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

нержавейки;
дюрали;
чугуна;
алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

монолитными – диаметр до 10 см;
дисковые – 4-8 см;
снабженные спицами – 18-100 см в диаметре.

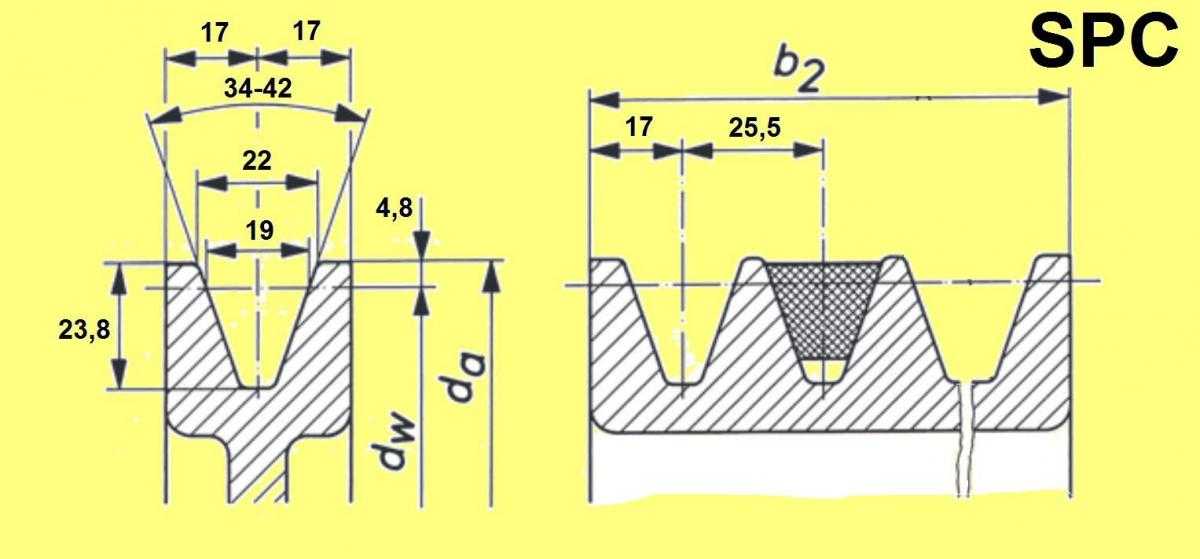

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

цилиндрические;
конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

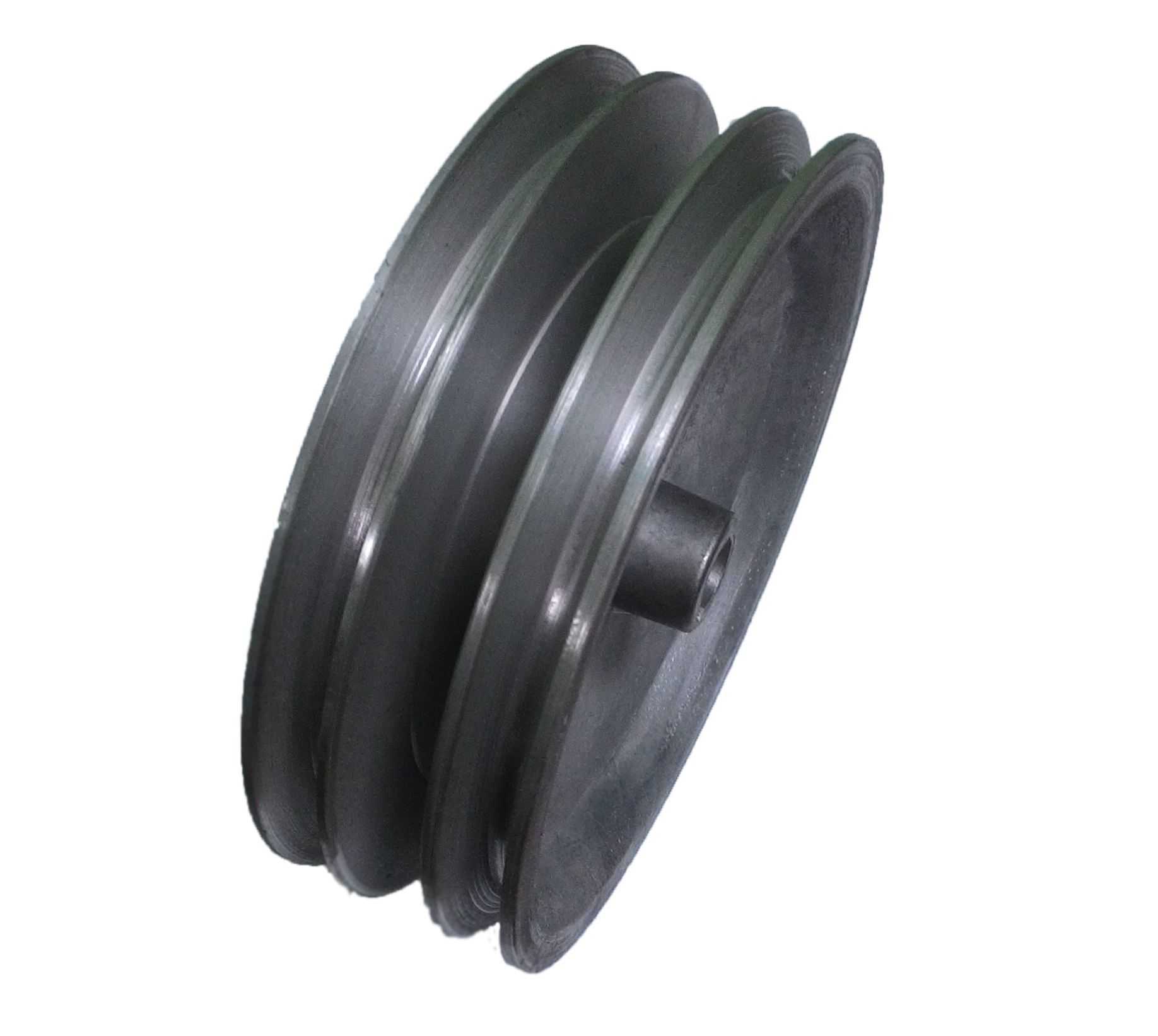

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

ведущий;
ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Особенности эксплуатации и обслуживания

Движение, трение частей мотоблока приводит к износу простого приводного устройства. Результат – появление сколов и тещин. При таких повреждениях запчасть необходимо заменить

Также важно обеспечить прочную фиксацию шкива на валу (осматривать резьбу перед началом работ), не допускать постоянного воздействия влаги

Не допускается эксплуатация мотоблоков без штатной защиты (кожуха), установленного над шкивом. Это предотвращает травмы. Продлит срок службы элемента содержание его в чистоте.

Внимание! Самостоятельно изготавливать шкивы, использовать их – подвергать жизнь, здоровье опасности. Оптимальный вариант, который сэкономит силы и время – заказать оригинальную запчасть

Также следует помнить, что поврежденный, изношенный шкив представляет опасность и требует немедленной замены.

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

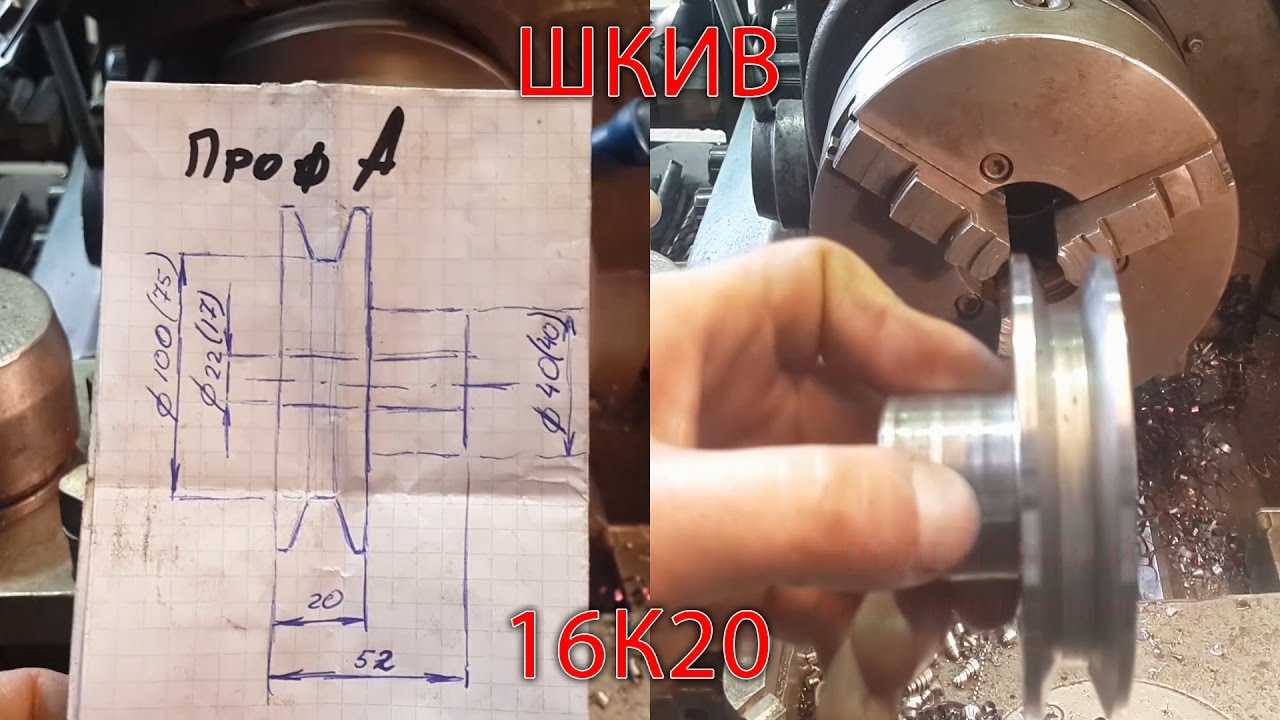

Изготовление шкивов по чертежам выполняется по следующей схеме:

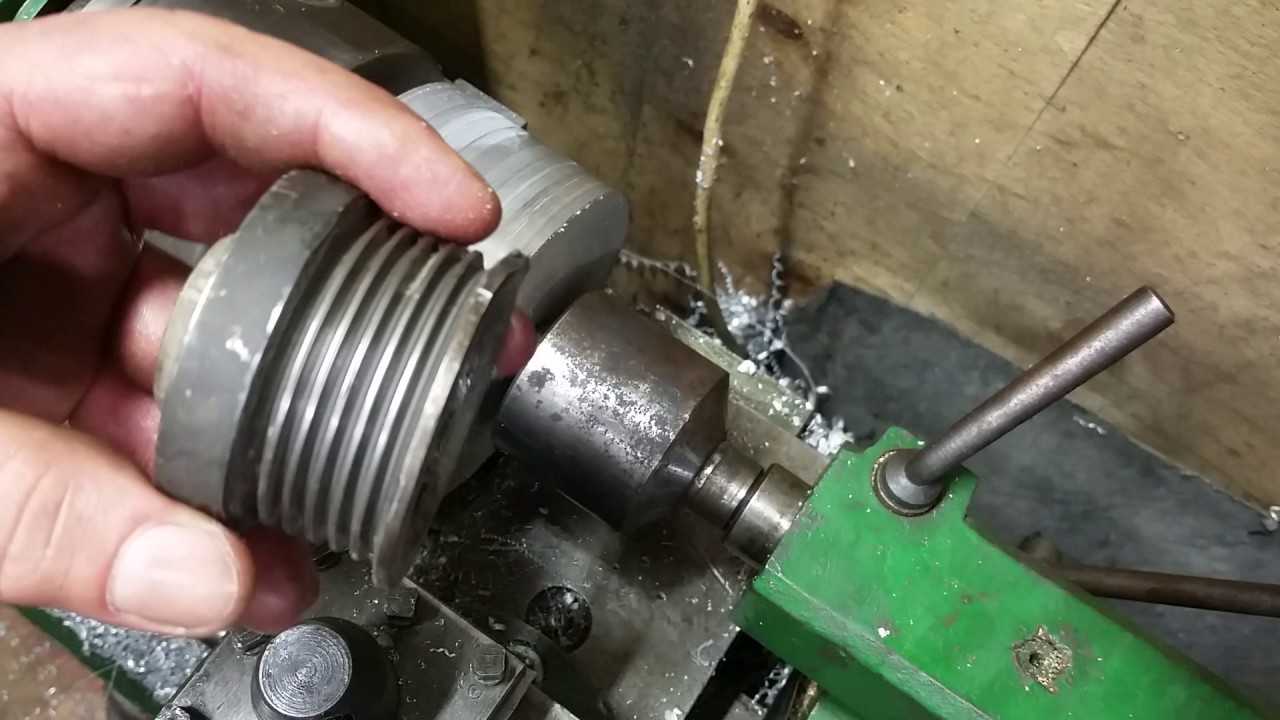

отрезка заготовки на токарном станке
обработка (подрезка) торца
прорезание отверстия по центру заготовки
расточка центрального отверстия до нужного диаметра
нарезание канавок
нарезание резьбы

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.
