Звукоизоляция пгп плит

Рекомендации общего характера

4.1 Элементы ограждений рекомендуется проектировать из материалов с плотной структурой, не имеющей сквозных пор. Ограждения, выполненные из материалов со сквозной пористостью, должны иметь наружные слои из плотного материала, бетона или раствора.4.2 Внутренние стены и перегородки из кирпича, керамических и шлакобетонных блоков рекомендуется проектировать с заполнением швов на всю толщину (без пустошовки) и оштукатуренными с двух сторон безусадочным раствором.4.3 В целях облегчения ограждающих конструкций рекомендуется применение слоистых конструкций вместо акустически однородных. При этом следует по возможности исключать жесткие связи между слоями и заполнять воздушные промежутки звукопоглощающими материалами (например, стекловолокнистыми или минераловатными матами, плитами). Следует иметь в виду, что при применении минераловатных плит плотностью более 60 кг/м3 специальных мер по креплению плит в воздушном промежутке не требуется.4.4 Ограждающие конструкции необходимо проектировать так, чтобы в процессе строительства и эксплуатации в них не было и не возникало даже минимальных сквозных щелей и трещин.

Какие бывают пазогребневые плиты

Для начала нужно уяснить, что это такое, и ознакомиться со сферой использования этого интересного строительного материала.

Конструктивно это блоки, с пазами и гребнями на стыковочных поверхностях.

При возведении перегородок образуют соединение гребень/паз. В качестве кладочного раствора применяются специальные составы на основе сухих гипсовых смесей. Некоторые мастера, используют плиточный клей.

В зависимости от состава, конструкции и влагостойкости различают следующие виды блоков:

  1. Гипсовые. Изготовлены из смеси строительного гипса и пластифицирующих добавок.
  2. Силикатные. Для их изготовления смешивают кварцевый песок, воду, негашеную известь.
  3. Полнотелые, т.е. монолитные без пустот.
  4. Пустотные. Монолитная поверхность и внутренние пустоты различного сечения: круглые различных диаметров или прямоугольные. Пустотность не снижает прочности изделий. Они легче полнотелых и управляться с ними проще.
  5. Влагостойкие, с гидрофобизирующими добавками. Могут применяться в помещениях с повышенной влажностью.
    6. Обычные, без водоотталкивающих добавок. Применяются только в сухих помещениях. При попадании воды расползаются.

Форма паза/гребня в сечении образует прямоугольник или трапецию. Чаще всего производители выпускают блоки стандартного размера 667х500 мм, толщиной 80 или 100 мм.

Некоторые производители выпускают изделия уменьшенных габаритов, например, 495х248х80 мм. Такие блоки имеют меньшую массу и работать с ними легче. Но у них есть и недостаток – отсутствие паза/гребня на горизонтальных стыковочных поверхностях.

ЭЛЕМЕНТЫ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ, СВЯЗАННЫЕ С ИНЖЕНЕРНЫМ ОБОРУДОВАНИЕМ

4.25 Пропуск труб водяного
отопления, водоснабжения и т.п. через межквартирные стены и перегородки не
допускается. Трубы водяного отопления, водоснабжения и т.п. должны пропускаться
через междуэтажные перекрытия и межкомнатные стены (перегородки) в эластичных
гильзах (из пористого полиэтилена и других упругих материалов), допускающих
температурные перемещения и деформации труб без образования сквозных щелей.
Допускается установка труб с компенсаторами температурных и других деформаций,
исключающими нарушение монолитной заделки труб в несущих элементах перекрытий и
в стенах. Монолитная заделка должна выполняться безусадочным (расширяющимся)
раствором.

В вертикальных шахтах, в
которых проходят трубы стояков водоснабжения и канализации, должны быть
предусмотрены горизонтальные монолитные диафрагмы в уровне и на толщину
междуэтажных перекрытий, препятствующие распространению воздушного шума по
шахтам. Пропуск через диафрагмы стояков горячего и холодного водоснабжения
должен осуществляться в эластичных гильзах во избежание распространения
корпусного шума от работы водоразборной арматуры по перекрытиям в жилые
помещения.

Полости в панелях внутренних
стен, предназначенные для соединения труб замоноличенных стояков отопления,
должны быть заделаны безусадочным бетоном или раствором.

4.26 Скрытая электропроводка в
межквартирных стенах и перегородках должна располагаться в отдельных для каждой
квартиры каналах или штрабах. Полости для установки распаячных коробок и
штепсельных розеток должны быть несквозными. Если образование сквозных
отверстий обусловлено технологией производства элементов стены, указанные
приборы должны устанавливаться в них только с одной стороны. Свободную часть
полости заполняют звукопоглощающим материалом (например, минеральной ватой) и
заделывают гипсовым или другим безусадочным раствором слоем толщиной не менее
40 мм.

4.27 При размещении скрытой
электропроводки в каналах несущей плиты междуэтажного перекрытия полости для
перехода провода из перекрытия в стену должны быть замкнутыми, чтобы не
создавались сквозные пути прохождения звука в вертикальном (через перекрытие) и
горизонтальном (через стену) направлениях. Если образование сквозной полости в
плите перекрытия или стене обусловлено технологией изготовления, необходимо
предусмотреть ее наружную заделку.

1 — панель перекрытия; 2 — электроканал; 3 — крюк,приваренный
к круглой стальной пластине; 4 — раствор(заделка нижней части
отверстия условно не показана)

Рисунок 18 — Схема конструктивного решения
выпуска провода из перекрытия к потолочному светильнику (перекрытие со сквозным
отверстием)

Вывод провода из перекрытия
к потолочному светильнику следует предусматривать в несквозной полости. Если
образование сквозного отверстия обусловлено технологией изготовления плиты
перекрытия, то отверстие должно состоять из 2 частей. Верхняя часть большего
диаметра должна быть заделана безусадочным раствором, нижняя — заполнена
звукопоглощающим материалом (например, супертонким стекловолокном) и прикрыта
со стороны потолка слоем раствора или плотной декоративной крышкой (рисунок ).

4.28 При проектировании сборных
элементов ограждений, через которые необходимо пропустить трубы, следует
предусматривать отверстия, размеры и формы которых обеспечивают их надежную
заделку, или специальные закладные детали.

4.29 Конструкция вентиляционных
блоков должна обеспечивать целостность стенок, разделяющих каналы (отсутствие в
них сквозных каверн, трещин). Горизонтальный стык вентиляционных блоков должен
исключать возможность проникновения шума по неплотностям из одного канала в
другой.

Вентиляционные отверстия
расположенных по вертикали квартир должны сообщаться между собой через сборные
и попутные каналы не ближе чем через этаж.

Ключевые слова: расчет и
проектирование звукоизоляции, индекс изоляции, частотная характеристика
изоляции воздушного шума, звукоизоляционный слой

Шумоизоляция квартиры. Основы и нормы звукоизоляции жилья

Для спокойного отдыха и здорового образа жизни человеку необходима тишина в квартире, но в современном мире в многоквартирном доме не всегда получается получить желаемый результат.

Повышенный шум не только раздражает человека, но и может быть опасен для здоровья, вызывая бессонницу.

Основные факторы, влияющие на уровень шума в квартире:

  1. Соседи и их образ жизни
  2. Звукоизоляция ограждающих конструкций
  3. Уличный шум (машины, дороги, авиатехника и т.д.)
  4. Шум от работающего инженерного оборудования: тепловых пунктов (насосы, регулирующие клапаны), вентиляционных систем и вентиляторов.

Для того, чтобы получить желаемый звуковой комфорт в квартире, уровень шума, измеряемый в децибелах, регламентируется нормативными документами.

Уровень шума измеряется с помощью специального измерительного прибора, называемого «Шумомером». Он регистрирует уровень шума в децибелах (дБ).

Допустимый уровень шума — это уровень, который не вызывает у человека значительного беспокойства и существенных изменений показателей функционального состояния систем и анализаторов, чувствительных к шуму.

Обязательными документами по измерению уровня шума являются:

  1. Санитарные нормы и правила РФ СН 2.2.4/2.1.8.562-96
  2. Обязательный нормы «Строительные нормы и правила РФ» СП 51.13330.2011 Защита от шума в соответствии с федеральным законом РФ от 26 декабря 2014 г. N 1521

Ниже представлен допустимый уровень шума для квартир, который должен выполняться:

Вид трудовой деятельности, рабочее место Время суток Допустимый уровень шума (Уровни звука и эквивалентные уровни звука (в дБА)) Максимальные уровни звука L Амакс , дБА
Жилые комнаты квартир, жилые помещения домов отдыха, пансионатов, домов-интернатов для престарелых и инвалидов, спальные помещения в детских дошкольных учреждениях и школах-интернатах с 7 до 23 ч. 40 55
с 23 до 7 ч. 30 45

Допустимые уровни шума от внешних источников в помещениях устанавливаются при условии обеспечения нормативной вентиляцией помещений , т.е. должен осуществляться приток воздуха и должны быть закрыты окна!

Таким образом, уровень шума в квартире не должен превышать 40 дБ днем и 30 дБ ночью, небольшое и кратковременное превышение шума допускается, но не более 1% от времени замера.

Следует обратить внимание, что абсолютная тишина днем в квартире по замерам шумомера составляет 30-35 дБ; 40 дБ, если уже работает какая-то техника, к примеру, компьютер или холодильник в соседней комнате. Любое превышение уровня шума — это нарушение российских норм

С этим следует бороться при помощи дополнительной шумоизоляции, так и с помощью законов РФ

Любое превышение уровня шума — это нарушение российских норм. С этим следует бороться при помощи дополнительной шумоизоляции, так и с помощью законов РФ.

Чтобы узнать уровень шума в квартире достаточно использовать бытовой шумомер. Стоимость данных устройств начинается от 500 руб.

Если уровень шума в Вашей квартире превышает установленные законом нормы, рекомендуем Вам вызвать сертифицированную лабораторию для фиксации уровня шума и обратиться в суд. Специализированная лаборатория имеет сертифицированные приборы, показания которых можно использовать в суде.

Шум в квартиру может попадать двумя способами:

  1. С улицы – через ограждающие конструкции (окна и стены);
  2. От соседей – через пол, потолок, двери и межквартирные перегородки.

Шумим, братцы, шумим.

Проблема с допустимым уровнем шума в квартирах не нова, ещё в 60-х годах прошлого века жильцы, заселившиеся в первые «хрущевки», столкнулись с тем, что в помещение поступали звуки как с улицы, так и из соседних квартир. По этой причине впоследствии пришлось отказаться от строительства домов облегченной «смирновской» версии, в которых слышимость была еще ощутимее. Однако до конца прошлого века альтернативы так и не появилось – и в 80-е, и в 90-е годы новостройки по-прежнему не соответствовали допустимому уровню шума в жилых помещениях из-за низкой шумоизоляции стеновых конструкций и межэтажных перекрытий.

Проблему решали в административном порядке: еще в 60-е годы были приняты «Правила проживания в жилых домах и общежитиях», которые налагали запрет на любые «громкие действия» с 11 вечера до 7 утра и облагались вызовом участкового и штрафами. Понятно, что такие меры не делают проживание более комфортным, а отношения с соседями – благоприятными. Особенно ситуация обострилась, когда владельцы жилья старой постройки стали чаще осуществлять работы по перепланировке, что, естественно, существенно нарушало комфорт соседей.

Разновидности шумоизоляции потолка

Сделать эффективную звукоизоляцию потолочного покрытия в квартире возможно с помощью каркаса либо без него. В первом случае процедура будет трудоемкой, финансово затратной, во втором – более простой, в то же время результативной. Но самый лучший вариант защитить свое жилище от ударного шума, поступающего с верхней квартиры, – обустроить в последней звукоизоляционный пол. Если соседи согласятся на ремонт, то оплатить монтаж защитного напольного покрытия будет материально выгоднее, чем выполнить шумоизоляцию своего потолка.

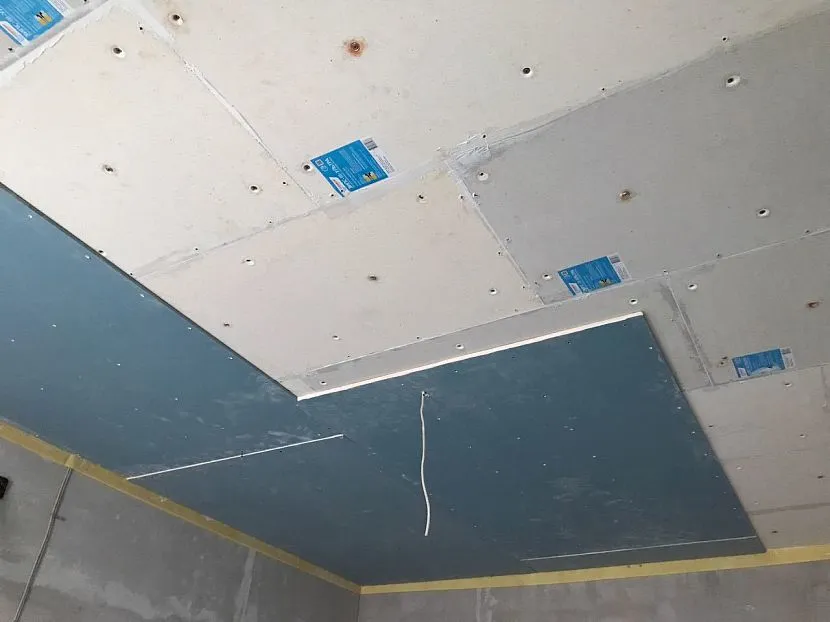

Бескаркасная

Существует несколько разных способов произвести звукоизоляцию потолочного покрытия без создания каркаса. Самый простой из их –воспользоваться ЗИПС. Подобные сэндвич-панели легко устанавливаются: заранее промазанные акустическим герметиком детали соединяются стыками (паз/гребень). Для крепления к перекрытию применяются специальные крепежные элементы. В конечном итоге созданную конструкцию аккуратно обшивают сначала ГВЛ, затем гипсокартонными листами.

Еще один метод звукоизоляции потолка от внешнего ударного шума – наклеить на потолочную поверхность плиты минваты. Дополнительно их следует зафиксировать специальными дюбелями (около пяти штук на один элемент).

Также для создания бескаркасной шумоизоляции потолочного покрытия рекомендуется применить самоклеящуюся мембрану. После предварительного нанесения грунта она крепится на обработанную поверхность в качестве первого слоя. Затем укладываются листы ГВЛ, а на заключительном этапе – гипсокартон.


Бескаркасный метод шумоизоляции потолка в квартире считается менее трудоемкий, так как полностью исключает монтаж сложных конструкцийИсточник cs10.pikabu.ru

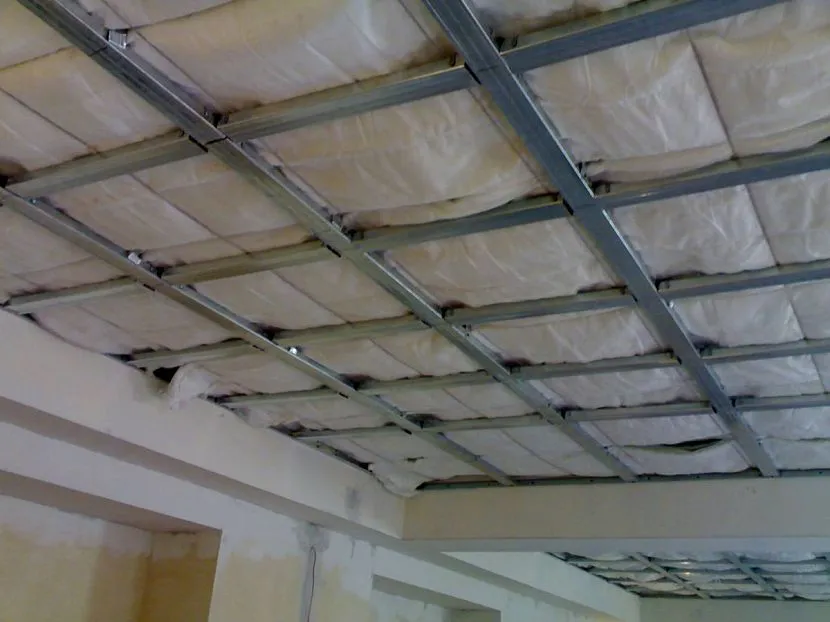

Каркасная

В целом каркасная шумоизоляция – усовершенствованный вариант традиционного подвесного потолка, который из-за своей высокой эффективности приобрел немалую популярность. Помимо существенного снижения уровня шума, он способен решить проблему выравнивания потолочного покрытия, изменить его конфигурацию. Стоит отметить, что улучшенные моменты касаются методов крепления каркаса. Последний не должен соприкасаться со стенками, плитами перекрытия.

Для создания каркасной звукоизоляции потолка необходимо выполнить следующие действия:

  • Используя виброподвесы, прикрепить каркас к перекрытию.
  • Между последним и стеной разместить виброизолирующую прокладку.
  • Уложить плиты минеральной ваты.
  • Зашить поверхность листами ГВЛ.

Как правило, для финишной отделки потолка применяются гипсокартонные листы.


Для создания надежного каркаса чаще всего используют металлический профиль или деревянный брусИсточник antkachev.ru

Перегородка во влажном помещении

Влагостойкие пазогребневые гипсовые плиты

Для возведения стен и перегородок в санузлах используют влагостойкие пазогребневые гипсовые плиты. Производители добавляют в их состав гидрофобные добавки, которые уменьшают водопоглощение. Внешне такие плиты отличаются только цветом, как правило, они- светло-зеленые, либо отличаются зеленой маркировкой.

В плиты толщиной 100 мм. можно спрятать водопроводные трубы. Не будет необходимости создавать фальш-стенки.

Стены в ванной покрывают керамической плиткой или натуральным камнем. Несмотря на то, что плиты влагостойкие, их необходимо обработать гидроизоляционной мастикой. В местах стыков пазогребневых плит со стенами, потолком и полом укладывают гидроизоляционную ленту, а для монтажа плит желательно использовать клей с гидрофобными добавками.


С помощью гипсовых плит разграничивают пространство больших комнат

Что собой представляют пазогребневые блоки

Пазогребневые плиты производятся из гипса либо силикатной смеси. По краям блоков расположены пазы и выступы для более прочного соединения материала между собой. Гребень блока может иметь прямоугольную или трапециевидную форму.

В обоих вариантах паз достаточно надёжно фиксируется в выемке и не позволяет смещаться материалу.

Плиты могут иметь полнотелую конструкцию или с полостями внутри. Пустотелые блоки имеют меньшую массу, обладают повышенной тепло- и звукоизоляцией, но по механической прочности такие изделия существенно уступают полнотелым изделиям.

Для изготовления перегородок могут быть использованы оба варианта, но если на стену из этого материала планируется устанавливать массивные полки, рекомендуется приобрести полнотелые плиты.

Видео:

Нюансы монтажного процесса

Любая перегородка – это наличие углов: внешних и внутренних. Они подвергаются определенным нагрузкам, к тому же к ним всегда есть претензии в плане отделки. Поэтому внешние углы рекомендуется закрыть пластиковыми угловыми профилями перфорированного типа, которые не только будут создавать ровность внешнего угла, но и будут своеобразной защитой от появления сколов при незначительных ударах.

Используют уголок размером 30х30 мм.

  1. На угол дверного проема перегородки наносится слой шпаклевки.
  2. Уголок вдавливается в раствор до упора.
  3. Сверху наносится еще один шпаклевочный слой до полного выравнивания.

Для проведения этой операции рекомендуется использовать угловой шпатель. Если длины одного уголка не хватило, подрезается недостающий отрезок длиною на 3-5 см больше требуемой длины. Потому что два стыкуемых пластиковых элемента соединяются внахлест.

Проблема внутренних углов – трещины. Бороться с ними можно одним способом – лентой-серпянкой.

  1. Сначала в угол наносится слой шпаклевки.
  2. По не засохшему раствору тут же укладывается серпянка, которую вдавливают до упора.
  3. Верхний выравнивающий шпаклевочный слой.

Для заделки внутренних углов можно использовать самоклеящиеся ленты. При их применении шпаклевкой можно не пользоваться.

Если перегородки сооружаются из нескольких стен, которые между собой составляют ломаную конструкцию под прямыми углами, то стыковать их надо между собой не только с помощью клеевого состава, но и при помощи самих пазогребневых блоков. Их устанавливают в перпендикулярных плоскостях друг на друга. Для этого гребень нижних панелей подрезается под пазы верхних так, чтобы верхние блоки плотно ложились на нижние.

Если перегородка из пазогребневых блоков собирается на бетонном полу, то крепить ее к основанию с помощью металлических скоб, нет надобности. Клеевой состав – гарант прочного крепления. Если пол деревянный, тогда без монтажных уголков не обойтись. В этом случае можно даже не использовать клей между блоками и полом.

Обязательно посмотрите видео:

Звукоизоляция межкомнатных перегородок

Перегородки между комнатами не относятся к несущим, поэтому их часто создают из гипсокартона. Этот материал бюджетен, прост в обработке, его ровная поверхность дает простор для фантазии в декоративной отделке. Шумоизоляция перегородок из гипсокартона производится в процессе их установки и также не предполагает особой сложности.

Что следует знать для успешной шумоизоляции жилья

Звукоизоляция многослойных каркасных перегородок зависит от жесткости и толщины материала обшивки каркаса, расстояния между листами облицовки, а также коэффициента звукопоглощения слоя изоляции внутри. По сравнению с толстыми монолитными, узкие конструкции из нескольких слоев защищают от посторонних звуков лучше и экономят полезную площадь помещения.
Но прежде чем выбрать конструктивное решение перегородки и стройматериалы, следует выяснить, от какого шума нужно спасаться:

  • от воздушного – звуков, распространяемых по воздуху (музыки, речи людей);
  • от ударного – шума работающей бытовой техники, топота ног соседей;
  • от конструкционного – вибрирующих шумов от строительного инструмента, передающегося по всем перегородкам здания.

Если подойти к выбору звукоизоляции тщательно, можно защититься от любителей рок-музыки за стенкой (более 70 Дб) и даже от фанатов работы перфоратором (около 110 Дб). Изоляционных материалов много, и по поводу их особенностей каждой разновидности стоит обратиться за консультацией к профессионалам.

Но есть моменты, которые не зависят от качеств самого материала перегородки. Так, при закреплении каркаса к стенам, потолку и полу участки сопряжения обязательно изолируют упругими прокладками. Они сохранят долговечность конструкции и снизят вибрацию.

Если внутри перегородки планируется электрические коммуникации, все провода нужно спрятать в целях пожаробезопасности в гофрированные трубы.

Как создается звукоизоляция гипсокартонных стен

Подобные конструкции обычно представляют собой своего рода «сэндвич» из гипсокартона с изолирующим материалом внутри.

В качестве изоляционного наполнителя чаще всего используют волокнистые материалы в виде плит или в рулонах. Каждый тип требует своего подхода к установке:

Рулонные материалы Изолятор в форме листов или плит
Нарезается на полосы, равные высоте промежутков каркаса с запасом, позволяющим плотно зафиксировать полотно. Требует точной формовки, особенно для материалов с малой упругостью.

Если предполагается усилить шумоизоляцию за счет прослойки воздуха, необходимо использовать ограничители. Дополнительные внутренние полосы каркаса предотвратят выпадение и перекос наполнителя.
В конструкциях, где внутри располагается несколько изоляционных слоев различного состава, нужно соблюдать следующие правила установки:

  1. Ближе к потенциальному источнику шума располагают теплоизоляционный слой.
  2. На него накладывают защитную пластиковую пленку.
  3. Следующий слой – звукоизоляционный.

Его обычно располагают на другой стороне каркаса, но возможна установка и между теплозащитных щитов. В этом случае потребуются дополнительные крепежи для удержания шумоизолятора.

Разновидности пазогребневых блоков (плит)

По составу различают два типа пазогребневых плит (ПГП):

  • Гипсовые. Их производят методом литья. В состав пазогребневых гипсовых блоков включен строительный гипс (марки Г-4 или Г-5) и пластификаторы. Уровень теплоизоляции у гипсовых пазогребневых плит довольно высок: гипсовый блок толщиной 8 см равнозначен стене из бетона толщиной 400 мм.
  • Силикатные. Состав: смесь песка кварцевого, воды и извести (негашеной комовой). Силикатные пазогребневые блоки имеют очень схожие характеристики с гипсовыми.

Плиты подразделяют на блоки с прямоугольной формой паза/гребня и с трапециевидной.

Пазогребневые плиты (ПГП) производят нескольких видов:

  • Стандартные. Рекомендованы для применения в помещениях с сухим и нормальным влажностным режимом (до 60% влажности). По высоте стена не должна быть выше 4,2 м.
  • Гидрофобизированные (влагостойкие), в состав которых входят гидрофобные добавки, способствующие меньшему водопоглощению. Материал окрашен в зеленоватый цвет.

Важно! Максимальные нагрузки гипсовых блоков: стандартные изделия выдерживают до 872 кгс, а влагостойкие гипсовые пазогребневые блоки – до 910 кгс. Шунгитовые (в состав входит каменный уголь: поэтому имеют черный цвет)

Шунгитовые (в состав входит каменный уголь: поэтому имеют черный цвет).

Совет! Рекомендуем применять пазогребневые шунгитовые плиты при обустройстве помещений с большим количеством излучающих приборов, так как они хорошо поглощают разные излучения.

Пазогребневые блоки выпускают:

  • Пустотелыми, которые чаще всего применяют для возведения перегородок в квартирах и загородных домах.
  • Полнотелыми (в среднем на 25% тяжелее пустотелых). Применяют для сооружения стен в производственных и общественных зданиях.

На заметку! Иногда возводят двойные конструкции из пустотелых или полнотелых изделий: в промежутке между ними можно спрятать утеплитель, электропроводку или другие необходимые коммуникации.

Необходимые инструменты

Звукоизолирующие перегородки из гипсокартона возвести проще всего. Но для этого нужно запастись не только материалами, но и инструментом.

В необходимый минимум начинающего строителя входит:

  • ватерпас, лазерный уровень или обычный строительный прибор;
  • шуруповерт;
  • отвес;
  • рулетка;
  • комплект отверток;
  • ножницы по металлу;
  • резак для гипсокартона;
  • линейка и карандаш.

Без этого минимума к работам приступить нельзя. Но если есть дополнительный инструменты, монтаж пройдет быстрее и проще. Например, подравнять срезы гипсокартона можно специальным рубанком, а для распила металлопрофиля использовать болгарку.

Внутренние противопожарные перегородки

Внутренние противопожарные пергородки из пазогребневых гипсовых плит возводятся очень быстро и экономично. Для повышения их механической прочности при монтаже используется специальная армировочная сетка из стекловолокна. Двухстороннее оштукатуривание гипсовой штукатуркой дополнительно увеличивает показатели огнестойкости. По сравнению с другими видами противопожарных перегородок, толщина которых, как правило, составляет от 240 до 300 мм, стена из пазогребневых гипсовых плит является чрезвичайно тонкой и легкой. Таким образом, внутренние противопожарные пергородки из пазогребневых гипсовых плит могут быть расположены свободно и гибко в любом месте — никаких допонительных элементов усиления не требуется. С их помощью обеспечивается эффективное противодействие распространению огня и его локализация.

Кроме того, важным свойством огнезащитных материалов является сохранение прочностных свойств в результате воздействия огня и дальнейшая устойчивость к механическим нагрузкам. Макет стены из пазогребневых гипсовых плит успешно прошел жесткие испытания на соответствие европейскому стандарту DIN 4102-3 (Огнестойкость строительных материалов и конструкций. Технические требования и методы испытаний брандмауеров ненесущих наружных стен), трижды выдержав воздействие ударной нагрузки в 3000 Нм, доказав возможность использования пазогребневых гипсовых плит в качестве материала для возведения ненесущих огнезащитных конструкций.

Изоляция структурного шума

Мероприятия по изоляции структурного шума можно сформулировать так: каким бы не был шум по способу возникновения (воздушным или ударным),- надо сделать так, чтобы он не имел возможности распространяться по конструкциям дома. Таким образом, эти мероприятия (совместно с мероприятиями по изоляции воздушного и ударного шумов) могут касаться: внешних и внутренних несущих стен, потолков, перекрытий, перегородок, мест прокладки любых коммуникаций (воздуховодов, труб канализации, водоснабжения и т.д.) Поверхность, на которую попадает шум (любой) не должна иметь жестких связей с другими элементами конструкции. Все связи должны производиться или через упругие прокладки, или с использованием так называемых виброподвесов. Например:

-внутренняя стена с обшивкой гипсокартоном. Если крепления к стене несущих профилей гипсокартона выполнено жестко, без упругих прокладок,- то шум по этим жестким связям попадает в стену и распространяется дальше по дому. И при этом уже не имеет значения, есть ли под гипсокартоном звукопоглощающий материал, или нет. Звукового комфорта все равно не будет, так как кроме того, что звук из этого помещения несется дальше по дому, так еще и звуки из других частей дома по стене и жестким связям приходят в это помещение. Все это же касается и конструкции подвесного потолка. В качестве упругих прокладок применяют материалы, рассмотренные в пункте об изоляции ударного шума.

Рисунок2.

— из тех же соображений распространения шума по конструкции, при выполнении «плавающего пола»- связь покрытия пола со стеной происходит через упругий прокладочный материал.

Разновидности пазогребневых блоков

Условно пазогребневые плиты можно разделить на пустотелые и полнотелые. Стоит отметить, что вес у пустотелых блоков на 25% меньше, а в связи с этим и звукоизоляционные характеристики ниже. Пустотелые конструкции используют в строительстве перегородок для жилых помещений квартир и домов. Что касается полнотелых, то они как правильно применяются для возведения перегородок в производственных цехах и зданиях общественного пользования.

@PGP

 Также изделия могут быть стандартными и гидрофобными. Конструкции стандартного типа не рекомендуется использовать при изготовлении перегородок во влажных помещениях. Для этих целей нужно использовать гидрофобизированные. Кроме того есть также шунгитовые блоки изготавливаемые из угля, цвет у таких изделий черный.

Для улучшения звукоизоляционных качеств перегородок из ПГП устанавливают двойную конструкцию. Делается двойная стена с пустотой посередине, и заполняется звукоизоляционными материалами в частности ватными. Также в такой конструкции можно скрыть коммуникации и кабеля.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
