Шайбы: виды и назначение. требования стандартов гост и din

Квадратная нержавеющая шайба (DIN 436)

Нержавеющий метиз, изготовленный согласно DIN 436 применяется для крепления конструкций из древесины, т.к. защищает поверхность от продавливания. Благодаря квадратной форме снижается нагрузка на поверхность конструкции, увеличивается опорная площадь и обеспечивается прочное и стойкое соединение. Используется в комплекте с болтами и гайками из нержавейки.

Существуют и другие квадратные шайбы, например, клиновидная для двутаврового профиля (DIN 435) или клиновидная для швеллера (DIN 434). Используются косые метизы для создания прочных тавровых и швеллерных конструкций.

Виды шайб

Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:

1. Гроверные.
2. Зубчатые.
3. Тарельчатые.
4. Со специальными насечками и рифлением.
5. С лапками.
6. Клиновая.

Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:

1. Основная часть представлена кольцом, которое изготавливается из металла.
2. По поверхности создаются надрезы, расположенные в разных плоскостях.

В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов

Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.

В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:

1. Тарельчатые.
2. С различным лапами.
3. С выступами.

Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.

Какие требования должны соблюдаться при создании стопорных шайб?

Если придерживаться ГОСТа, то твёрдость всех изделий этого вида должна составлять от 41,5 HRB до 49,5. Если детали изготовлены из бронзового материала, то показатели твёрдости должны возрасти в два раза и быть минимум 90 HRB. Если в производстве крепёжных элементов была использована 70-я марка стали, то показатель прочности может быть немного увеличен.

Кромка, в том месте, где находится срез, в обязательном порядке должна быть заострена. Вся поверхность изделия должна быть идеально ровной, на ней не должно быть никаких микротрещин и признаков коррозии. Также обязательно проверяется, нет ли на поверхности окалин или заусениц. В то месте где располагается срез, допустимы небольшие огрехи, только лишь потому, что это место никак не повлияет на качество функциональности шайбы. Но есть условие, что недочёты не делают саму деталь размером, который превышает норматив. Срезы на концах шайбы должны быть плоскими. Толщина изделия вымеряется по наивысшей точке высоты детали.

В том случае если на изделия нанесение металлического покрытия выполняется катодным восстановлением, они обязательно должны пройти обеззараживание. Детали проверяются на качество таким образом: готовая шайба трижды подвергается сжатию до абсолютно плоского состояния и находится в таком положении 24 часа. Затем вымеряется высота от одного разведённого конца до другого. Она должна быть не больше 1/6 от самой толщины изделия. На поверхности детали ни в коем случае не должно появиться никаких трещин и уж тем более она не должна сломаться, когда её концы загнуты под углом в 45 градусов.

Каждая готовая партия продукции перед поступлением в продажу проходит проверку внешних показателей. Для этого отбирается произвольное количество деталей и проверяется их размер, вязкость, твёрдость пружинистость, а также проверяется покрытие на уровень качества. Для этого они тщательно рассматриваются через лупу с трёхкратным увеличением.

Для проверки параметров используется штангенциркуль или инструмент для измерения, который установлен ГОСТом. Твёрдость шайб определяется теми же критериями. Для того чтобы проверить показатели вязкости один из концов шайбы зажимается в тиски, а другой, с помощью разводного ключа, загибается для увеличения размера зазора, расположенного между концами. Для того чтобы проверка считалась пройденной, измеряется расстояние между губами тисков и ключом, если оно составляет половину диаметра шайбы, то деталь может использоваться в работах.

Определить пружинистость помогает сжатие её до плоского состояния, эта процедура проделывается три раза. Также этот показатель может определяться другим способом: на болт, длинного размера, надевается около 10–15 шайб, а сверху на них накручивается гайка, прижимая изделия, друг к другу. В таком положении они должны находиться сутки, после этого проверяется насколько плотно зафиксированы детали.

Шайбы: назначение и основные виды

Шайба — это разновидность крепёжного изделия, которая подкладывается под головку другого крепежного изделия (винта, болта, самореза, шурупа), либо под гайку для того, чтобы создать большую площадь опорной поверхности, для предотвращения самоотвинчивания детали.

Сфера применения шайб настолько обширна, что без этого крепежного изделия практически не обходится ни одно сборочное производство в приборостроении, машиностроении и других отраслях промышленности.

Основные виды шайб: 1. Плоская шайба. Используется в случае нехватки площади контакта поверхности детали и прилегающей поверхности головки болта, или в случае возможности повреждения материала, из которого сделана деталь. Использование плоской шайбы возможно при опасности провала различных элементов механической фиксации соединения или провала головки в отверстие детали. Плоские шайбы бывают следующих видов: — нормальная ГОСТ 11371-78; — уменьшенная ГОСТ 10450-78; — увеличенная ГОСТ 6958-81. 2. Пружинная шайба ГОСТ 6402-70 (гровер). Одна из наиболее распространённых деталей, используемых в виде разрезанного кольца для предотвращения самоотвинчивания соединений. Шайбы гровер чаще всего изготавливают из стали марок 65Г и 30Х13. Используют их в приборостроении и машиностроении. 3. Стопорная шайба с лапками ГОСТ 13463-77- ГОСТ 13466-77. Используется для предотвращения самопроизвольного откручивания шестигранных гаек и болтов с шестигранной головкой, вместе с крепежом, имеющим метрическую резьбу (винтами, болтами, шпильками) или саморезами и шурупами. Производятся с лапкой, одним или двумя носками. 4. Быстросъемная ГОСТ 4087-69. Используется в промышленных и производственных областях для станочных приспособлений. 5. Зубчатая. Используется вместе с винтами, болтами, штифтами и шпильками подходящего размера резьбы в деревообрабатывающих отраслях, в мебельном производстве, в деревянном домостроении. 6. Косая квадратная шайба ГОСТ 10906-78 для швеллеров и профилей. Используется вместе с резьбовыми шпильками, винтами, болтами. 7. Многолапчатая ГОСТ 11872-89. Данный вид широко используется в производственных и промышленных отраслях для стопорения круглых шлицевых гаек ГОСТ 11871-88.

Условно к шайбам можно отнести и кольца, т.к. зачастую они выполняют схожую роль в фиксации деталей. Если говорить о стопорных кольцах, то данный крепеж применяется для соединения тех элементов, которые вращаются на своих осях. Внешне эти изделия не являются кольцом в полном смысле значения этого слова, т.к. их контур не бывает замкнут. Несмотря на простую конструкцию, они могут оказаться наиболее практичными и выгодными по сравнению с другими креплениями , т.к. ,за счет своей формы, кольцо имеет большой уровень прилегания к рабочей поверхности, что позволяет надежно фиксировать детали в различных механизмах (валы, двигатели, редуктора). Изготавливаются кольца из пружинных и нержавеющих сталей.

Некоторые виды шайб и колец используются в качестве самостоятельных крепежных элементов, например шайба упорная быстросъемная ГОСТ 4087-69 и кольца пружинные упорные ГОСТ 13941-86.

Таким образом, можно отметить, что шайбы и кольца имеют большое значение при сборке и ремонте деталей и без данных крепежных элементов трудно было бы представить себе любое современное производство.

Разновидности, материал и методы изготовления

Рассматриваемое изделие производится с учетом стандартов, которые установлены в ГОСТ 6402-70. В нем указано то, какие материалы и методы должны применяться. Среди особенностей выбора металла отметим следующие моменты:

1. Допускается применения стали, а также бронзы и некоторых других цветных сплавов.
2. Твердость должна варьировать в пределе от 40 до 48 HRC в случае применения распространенных марок сталей. В случае использования бронзы значение составляет не менее 90 HRC. От типа применяемого материала во многом зависит вес и некоторые другие показатели.
3. При производстве могут применяться различные методы, однако не допускается появление трещин, окалин, заусенец и иных дефектов. В некоторых случаях допустимы только мелкие дефекты, которые не отражаются на эксплуатационных характеристиках изделия.
4. Для выявления основных качеств плоская шайба подвергается различным тестам.

Для достижения требуемых свойств проводится термическая обработка, за счет которой повышается твердость и снижается хрупкость.

Недостатки шайбы гровера

Прежде чем уделить внимание недостаткам, прежде всего отметим главное достоинство – простота технологии производства и небольшая стоимость. Однако, есть и несколько серьезных недостатков, которые нужно учитывать:

1. В некоторых случаях силы пружинной шайбы недостаточно из-за высоких динамических нагрузок, которые возникают на момент эксплуатации механизма.
2. Большое усилие при натяге становится причиной, по которой гровер превращается в обычную пластину. Фиксация обеспечивается лишь в незначительной степени.
3. Практически во всех случаях рассматриваемый соединительный элемент не может применяться повторно по причине сильной деформации.

При создании обычных устройств проводится применение пружинной шайбы по причине низкой стоимости. В некоторых случаях рассматривается возможность ее замены на другое изделие с аналогичной областью применения.

Почему важно использовать шайбы

Игнорируя установку такой подкладки, вы рискуете уменьшить срок службы всей конструкции. Шайбы используются для того, чтобы крепеж не раскрутился при нагрузках. При правильном подборе размера и затягивании они существенно улучшат контакт поверхностей. Если крепеж постоянно подвергается тряске, колебаниям и ударам, то шайбы не дадут болтам расшататься и раскрутиться. Подобные решения можно встретить в крыльях самолетов, деталях фрезеровочных станков.

Перекос гайки опасен не только возможным разрывом контакта между деталями, но и повреждениями основной поверхности. В этом случае прокладки защищают лакокрасочный слой на конструкциях от царапин и вмятин, а само отверстие — от влаги. Без них ускоряется износ, увеличивается риск необратимых повреждений. Это главный ответ на вопрос, для чего нужна шайба в болтовом соединении.

Сравнение шайб различного типа

Выше была представлена информация об основных видах, достоинствах и недостатках имеющихся способов стопорения резьбового крепежа. Однако какой же из них лучше? В частности, какие шайбы целесообразней применять в конкретных условиях?

Ответ на данный вопрос могут дать лишь сравнительные испытания. Для оценки выносливости болтовых соединений в условиях динамической нагрузки применяют специальные вибростенды. Измерительный комплекс включает в себя платформу на гидроопорах, внешний электродвигатель (для нагружения платформы – создания вибрации) и контрольные датчики, информация с которых поступает на ПК для последующей обработки и демонстрации результатов.

Испытания проводятся следующим образом. В имеющееся на платформе отверстие устанавливается крепёж (болт, гайки и шайба) и затягивается первичным моментом (к примеру, 8 кН). Включается двигатель, платформа начинает вибрировать. Через какое-то время соединение «поплывёт», т.е. гайка начнёт самопроизвольно откручиваться и первичный момент затяжки снизиться – возможно даже до нуля (крепёж полностью ослабнет).

Какая шайба лучше стопорит соединение? Очевидно та, с которой первичный момент затяжки под действием вибрации продержится дольше! Зависимость «момент – время нагружения» и позволяет сделать вывод о стойкости шайб. А заодно и сравнить их между собой – в одинаковых условиях эксперимента.

Подобное испытание называется «вибрационный тест Юнкера» (методика испытаний регламентируется DIN 65151­2002). Тест показывает, что наибольшей стойкостью обладает стопорная (клиновая) шайба – первичный момент затяжки сохраняется практически на 100% (в то время как, например, у гроверной шайбы к концу теста он падает до нуля!).

Область применения зубчатых шайб

Главное назначение зубчатой шайбы — противодействие силам, направленным на раскручивание резьбового соединения. Чтобы обеспечить такое сопротивление, необходимо:

• увеличить площадь детали, чтобы возросшим трением покоя удержать гайку или винт от раскручивания;
• ввести в конструкцию элементы, препятствующие раскручиванию.

Плоская зубчатая шайба соответствует обоим условиям. Она имеет большую, чем обычные варианты, площадь контакта, что увеличивает силу трения. Плоскости зубьев детали развёрнуты по типу лопастей воздушного винта так, чтобы создавать дополнительное сопротивление силе откручивания правого винта (преобладающий вариант резьбового соединения в технике).

Кроме указанных функций, можно отметить ещё одну — увеличенный диаметр изделий. Он уменьшает удельное давление на материал под ней, что снижает вероятность его повреждения.

Чтобы зубья не разгибались при первичном закручивании, а также за весь период эксплуатации, материалом для их изготовления должны служить пружинящие металлы и сплавы. Согласно действующим стандартам, шайбы должны изготавливаться из стали 65Г или из бронзы Бр КМц 3-1. Оба материала отличаются выраженными пружинными свойствами.

Сталь может быть без покрытия, с цинковым или кадмиевым слоем, а бронза — без покрытия или со слоем никеля. Толщина покрытия во всех случаях одинакова — 6 мкм. По стандартам DIN, материалами для изготовления зубчатых шайб могут служить пружинная сталь, бронза, нержавеющая сталь А2 и кислотостойкая А4.

Зубчатые шайбы первых трёх видов относятся к недорогим метизам, предотвращающим самораскручивание резьбовых соединений, они активно используются в технике. Если пружинящие свойства зубьев не вызывают сомнений, то эти детали можно использовать многократно.

Основные сферы применения зубчатых плоских и выпуклых шайб — машиностроение, станкостроение, авиастроение, космическая техника, мебельные и домостроительные предприятия, автомобильные заводы и компании, выпускающие двигатели.

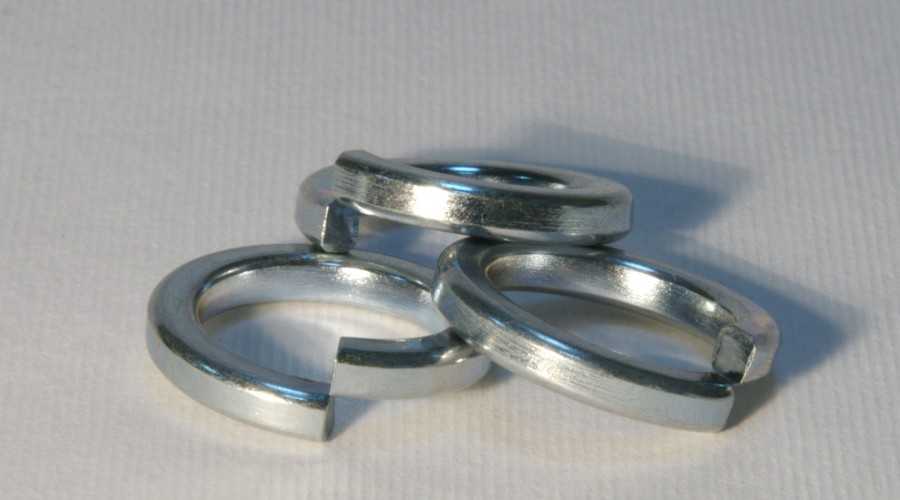

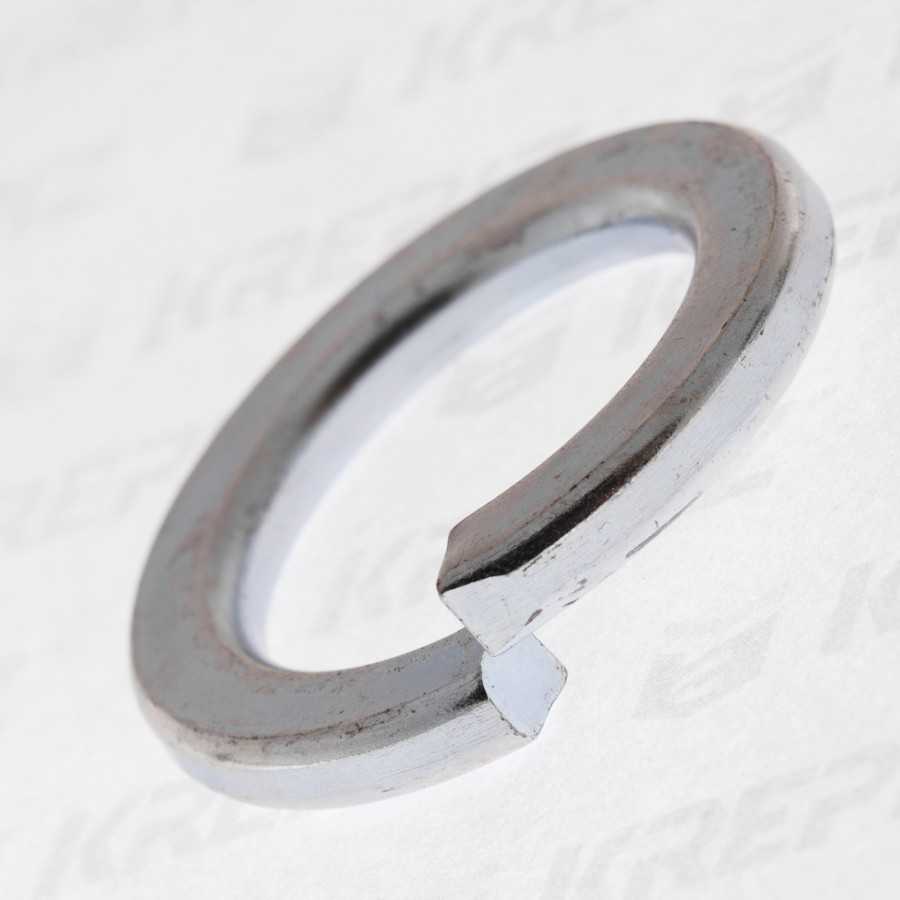

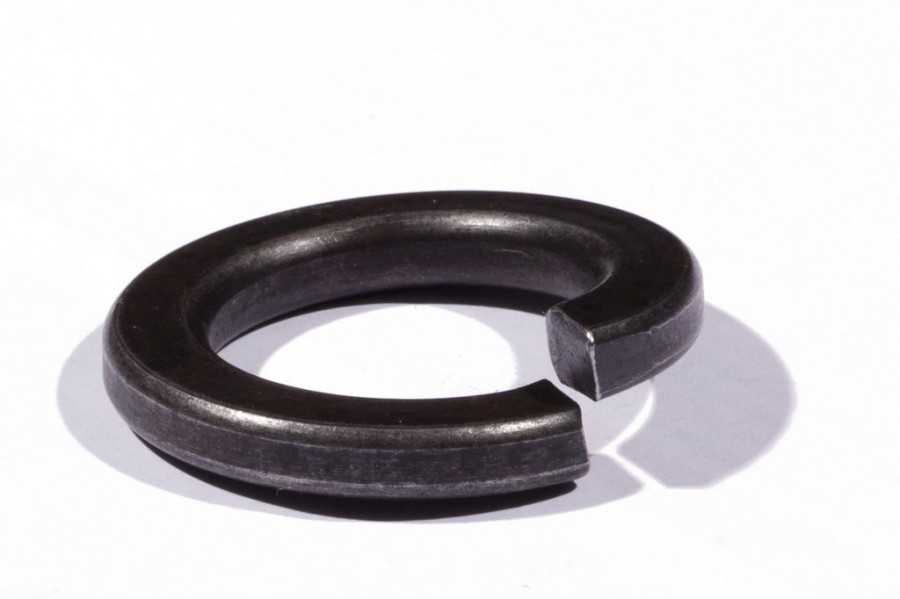

Пружинная шайба (гровер)

Один из недостатков резьбового соединения – самопроизвольное раскручивание под влиянием вибрационных, динамических нагрузок. Особо актуально такая проблема стоит в автомобиле- и станкостроении, при производстве оборудования. В конструкциях, содержащих движущиеся части. Одно из недорогих решений такой проблемы – установка под болт или гайку пружинной шайбы. Другое, часто используемое, название такого крепежа – “гровер”, в честь ее английского изобретателя Джона Гровера.

По конструкции крепеж выполнен в виде кольца с разрезом наискось под углом около 70 град и разведенными в стороны краями. Материалом для изготовления метизов служит квадратная проволока с высокими пружинными свойствами. При затяжке за счет сжатия гровера на соединение действует дополнительная продольная сила, препятствующая самопроизвольному раскручиванию. Кроме этого, раскручиванию препятствует и угол разреза, который упирается в торец крепежной детали. Гроверы хорошо работают при изменяющихся продольных нагрузках на соединение, но не защищают от самораскручивания при поперечных.

Пружинные шайбы производятся в соответствии со стандартами ГОСТ 6402, DIN 7980, 127. При затяжке закладных, стыковых, клеммных болтов, ввинчивании шурупов-глухарей в ж/д скреплениях применяются специальные двухвитковые пружинные шайбы по ГОСТ 21797.

Что нужно учитывать при выборе

Качественное крепление зависит от тщательного подбора параметров продукции. Лучше всего работают соединения, в которых болт, гайка и шайба выполнены из одного материала, например, металлическими.

Алюминиевые, пластмассовые элементы или модели из цветного металла покажут высокую стойкость к коррозии. Если не учитывать химические свойства материалов, они при взаимодействии будут окислять и разрушать друг друга.

При выборе обращают внимание на факторы:

• внутренний диаметр шайбы должен точно совпадать с наружным значением болта под ключ:
• тип покрытия выбирают в соответствии с пояснениями проектной документации и чертежей (защитно-декоративное, повышенной износостойкости, защитное), должен быть сертификат соответствия ГОСТу;
• на поверхности не допускаются сколы, смятия, неравномерная толщина по кольцу, расслоения, коробления металла.

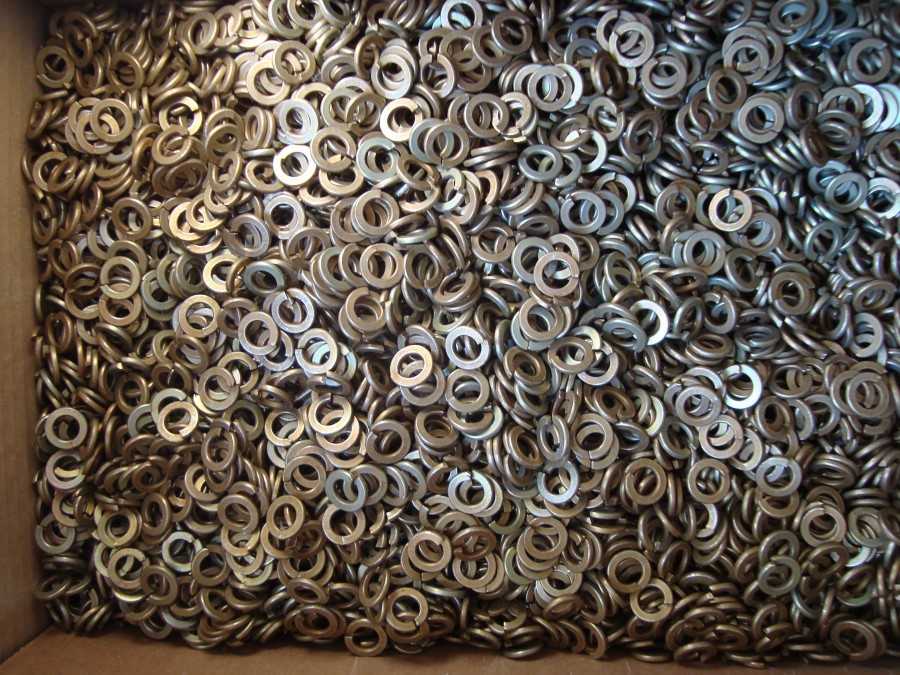

Изготовление и материалы для гровера

Производство таких пружинных шайб происходит строго по ГОСТу 6402−70. Для изготовления деталей используется несколько материалов:

• Сталь.
• Бронза.
• Цветные сплавы.

Обычно твёрдость металлических изделий находится в диапазоне 40—48 HRC. Если используется Ст 70, этот показатель может быть увеличен до 50 HRC. Твёрдость бронзового гровера должна быть выше 90 HRC. Детали считаются бракованными, если на поверхности обнаружены:

• Заусенцы.
• Окалина.
• Трещины.
• Коррозия.

Действующий стандарт допускает небольшие дефекты, расположенные на срезе, следы окалины, которую невозможно отделить. Они не оказывают никакого влияния на габариты детали, а также её прочностные характеристики.

Изделие не будет браковаться, если обнаружена небольшая трапециевидность сечения. В этом случае высота детали должна находиться в допустимых пределах. Готовую продукцию обязательно подвергают контрольным испытаниям. Гровер несколько раз сжимают, пока расходящиеся концы не образуют одну плоскую поверхность. Такое состояние выдерживается 24 часа. Высота разводов не должна превышать 1,65 толщины шайбы. Не допускаются сколы и трещины.

На производстве изготавливают несколько видов шайб, с размерами, указанными в ГОСТе. Они разбиты на группы:

• Обыкновенные.
• Тяжёлые.
• Особо тяжёлые.
• Лёгкие.

Основным материалом для производства гровера является пружинная сталь. Готовая деталь проходит термическую обработку, придающую ей высокую прочность и устойчивость к различным внешним воздействиям. Термообработка уменьшает также хрупкость детали. Для защиты деталей от коррозии их подвергают гальваническому цинкованию.

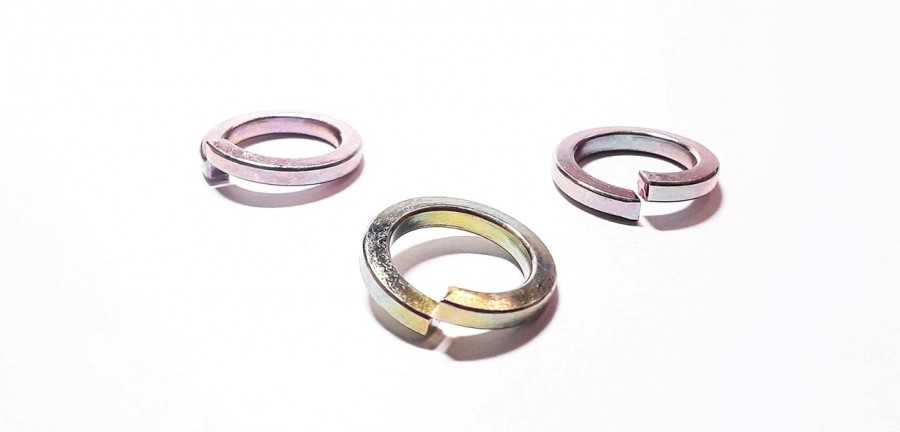

Изделие приобретает несколько оттенков:

• Белый.
• Голубой.
• Радужный.

Для создания антикоррозионного слоя применяют также жёлтое хромирование. Наружная поверхность шайбы насыщается хромом. Он защищает изделие от повышенного износа, а также увеличивает твёрдость изделия.

Чем можно заменить пружинную шайбу гровера

Провести фиксацию гайки можно при применении самых различных элементов, их было выпущено достаточно много. Гровер, так по-другому называется пружинная шайба, часто заменяют следующим:

1. Гайка самоконтрящаяся. Подобное изделие характеризуется тем, что в верхней части есть пластиковая ставка, которая отвечает за гашение вибрационной нагрузки и раскручивания. Стоит учитывать, что сложности при изготовлении изделия становятся причиной существенно повышения его стоимости, однако эффективность подобной гайки довольно высока.
2. Шайба тарельчатого типа. Она также может устанавливаться вместо оригинального гровера, характеризуется меньшей стоимостью и большей надежностью.
3. Встречается и коронная гайка. Она требуется в том случае, когда проводится сверление ответного крепежного элемента с последующим размещением шплинта. Надежность соединения в этом случае довольно высокая, однако оно характеризуется ступенчатостью.
4. Фланец зубчатого типа. Фланец имеет насечки, которые сращиваются с гайкой. За счет насечек обеспечивается надежная фиксация соединения.
5. Контрящая шайба. При ее изготовлении создается большое количество зубчиков, которые обеспечивают фиксацию.
6. Пластины с усиками. В этом случае один из усиков выбирается в деталь, а остальные загибаются поверх витков. В продаже встречается просто огромное количество подобных вариантов исполнения, поэтому есть возможность подобрать наиболее подходящий.
7. Проволочные замки. Этот вариант фиксации получил широкое распространение по причине низкой стоимости.

Шайбы

Шайба – крепёжное изделие, подкладываемое под другое крепёжное изделие для:

• создания большей площади опорной поверхности,
• уменьшения взаимного повреждения  детали,
• предотвращения самоотвинчивания крепёжной детали,
• уплотнения соединения с прокладкой.

Когда мы говорим о шайбе, то чаще всего представляем себе диск с отверстием посередине. Такая шайба называется круглой плоской и описывается всего тремя размерами: номинальным или внутренним диаметром d, наружным диаметром D и толщиной s.

Номинальный диаметр – это диаметр болта, с которым данная шайба совместима; если болт имеет метрическую резьбу, например, 6 мм, то про шайбу даже говорят, что она имеет диаметр М6. Разницу между наружным и внутренним диаметром, деленную пополам, часто называют шириною шайбы. Отношение внутреннего и наружного диаметра (D/d) также используется при описании шайб. Основной круглой плоской шайбой принято считать шайбу с D/d = 2 +/- 0,3.

Наименование круглой плоской шайбы	D/d	s
Основная DIN 125	1,71 – 2,35	0,3 – 12
Узкая подкладная DIN 433	1,62 – 2,06	0,3 – 3
Для деревянных конструкций DIN 440	3,21 – 3, 27	2 – 10
Опорная подгоночная DIN 988	1,25 – 2	0,1 – 2
Для пальцев, нормальная DIN 1440	1,36 – 2	0,8 – 8
Для пальцев, грубое исполнение DIN 1441	1,26 – 1,81	0,8 – 14
Для высоконагруженных соединений DIN 6916	1,78 – 1,85	3 – 6
Для пружинных штифтов DIN 7349	2,19 – 2,81	1 – 10
Кузовная (WIDE)	3,75 – 5	1,2 – 1,4
Увеличенная DIN 9021	2,77 – 2,96	0,8 – 5

Как видно, диапазоны размеров шайб очень широки и зачастую перекрываются. Чтобы подобрать необходимую шайбу, удобно пользоваться простейшей таблицей с возможностью фильтрации. Однако и из этих похожих изделий можно выделить весьма специфичные группы.

• Так шайбы для деревянных конструкций и для зажимов и пальцев отличаются своей толщиной.
• Шайба для деревянных конструкций имеет исполнение (V) с квадратным отверстием.
• Опорные подгоночные шайбы в узком диапазоне имеют 8 значений толщин для каждого отношения D/d, которое изменяется незначительно.
• Кузовная шайба WIDE выделяется своей шириной.

Варианты исполнения шайбы гровера

Чаще всего рассматриваемое изделие применяется для обеспечения надежного болтового соединения. При этом его часто ставят с обычным вариантом исполнения для существенного увеличения площади контакта. За счет этого существенно повышается надежность соединения. Рассматривая чертеж изделия можно отметить два различных варианта исполнения:

1. Первый считается наиболее простым. Рассматривая din 127 шайбу пружинную отметим, что она иметь различный диаметр отверстия, а также толщину витка. При этом отмечается определенный угол отклонения витков от центральной оси.
2. Второй вариант исполнения характеризуется большей сложностью в производстве. Однако, за счет усложнения механизм выдерживает большие динамические и разнонаправленные нагрузки.

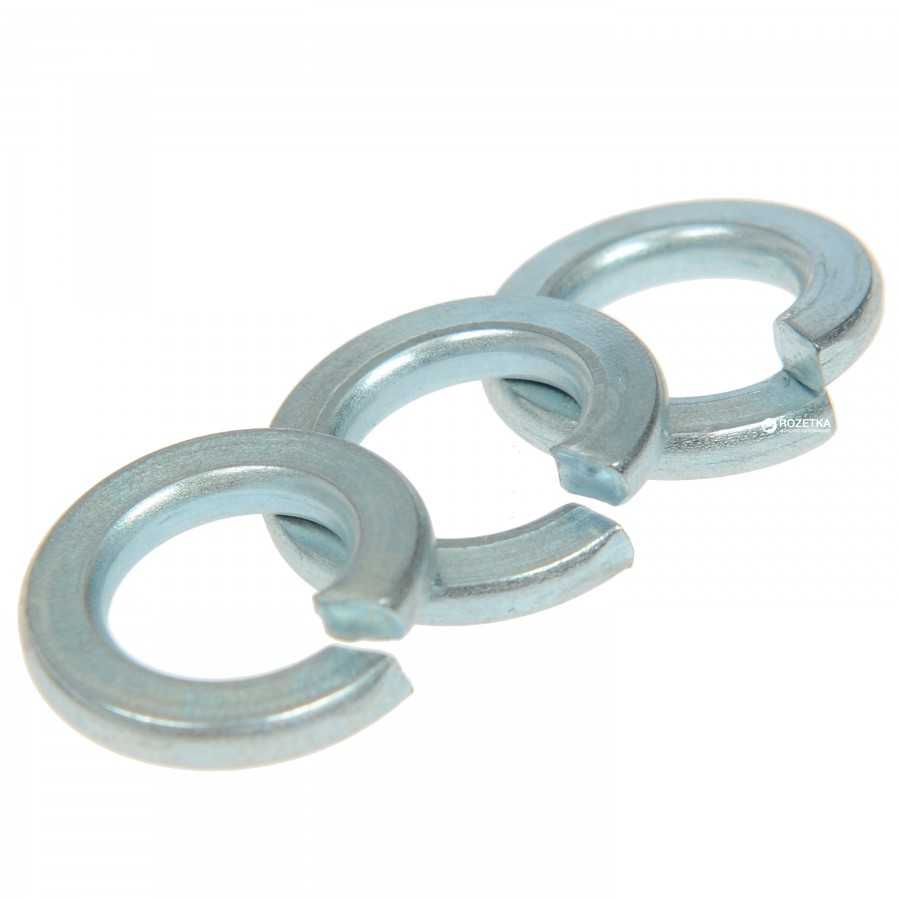

Довольно большое распространение получила din127 м8 гроверная оцинкованная шайба. За счет специальной обработки существенно повышается защита поверхности от воздействия окружающей среды. Также продается din 7980 шайба м6, которая характеризуется своими определенными особенностями.

Большинство изделий имеют правую навивку, за счет чего проводится производство метизов витка с часовой стрелкой. Но некоторые варианты исполнения изготавливаются с левым витком.

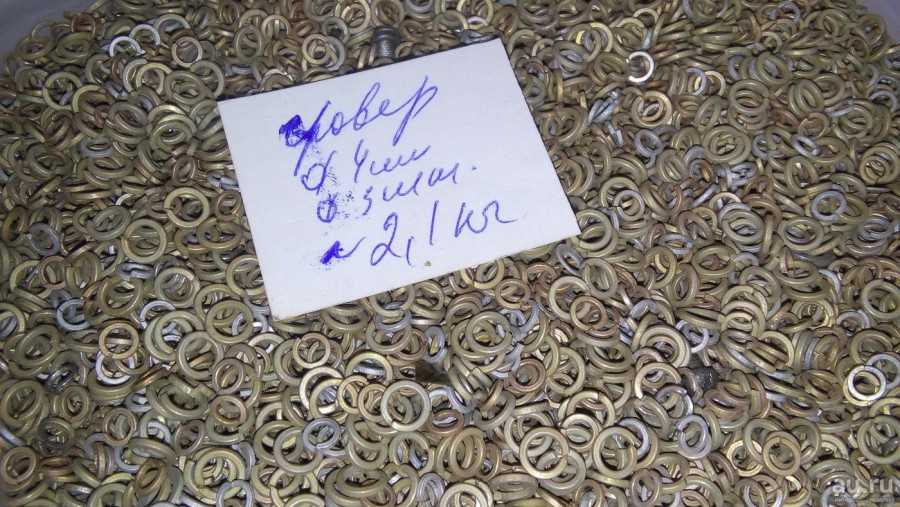

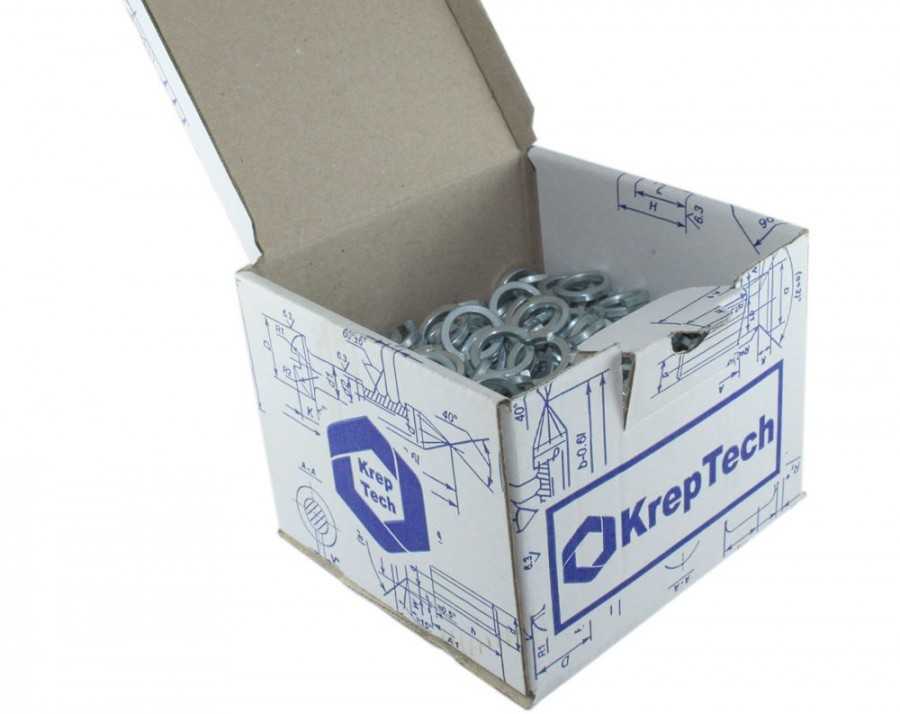

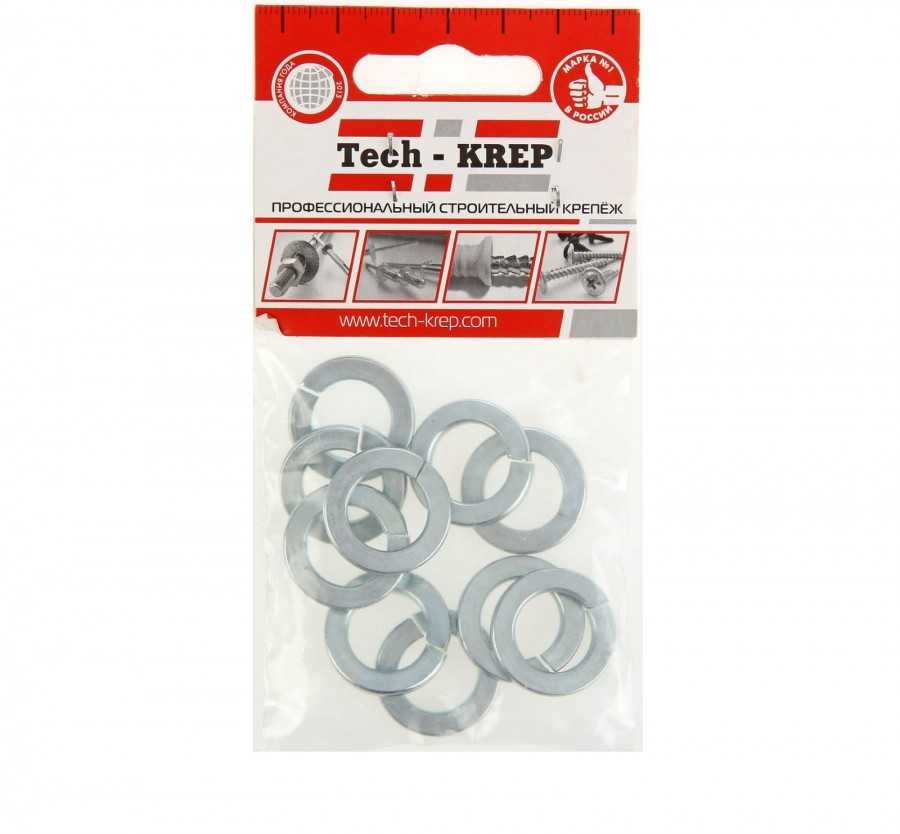

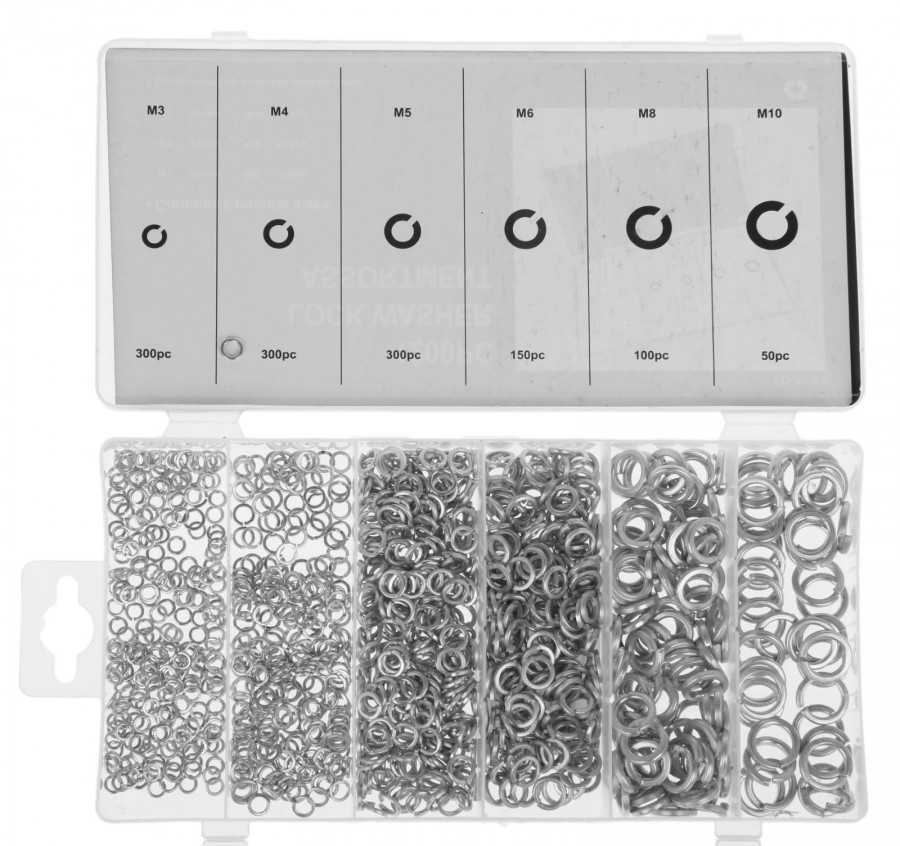

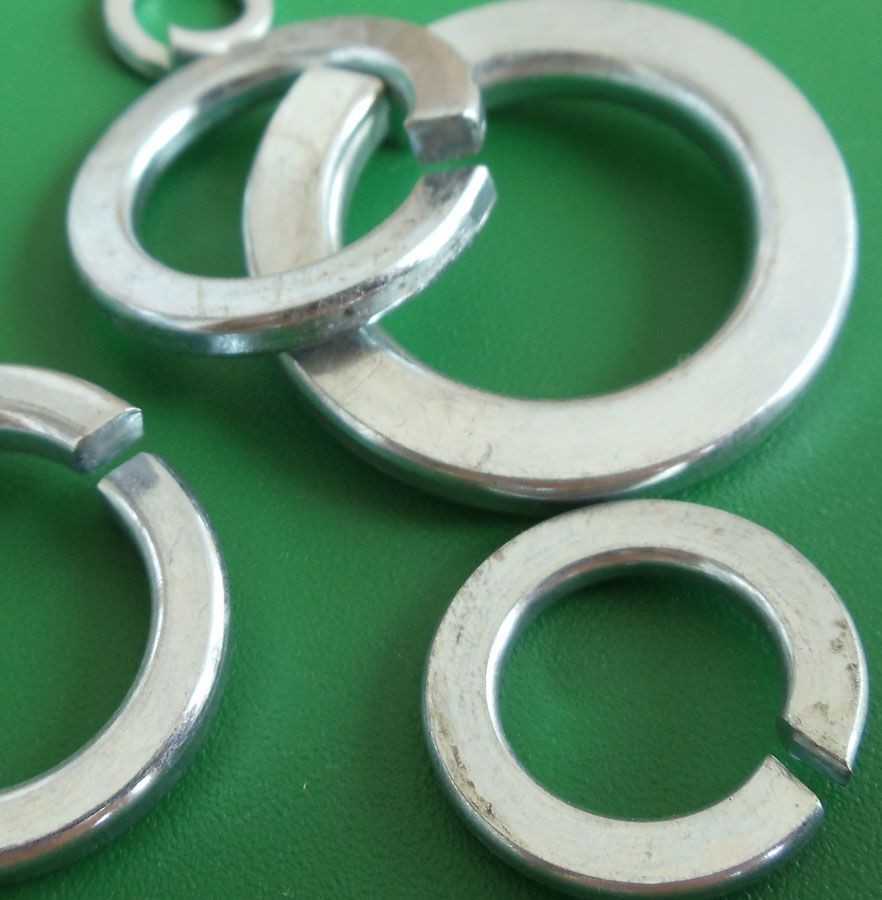

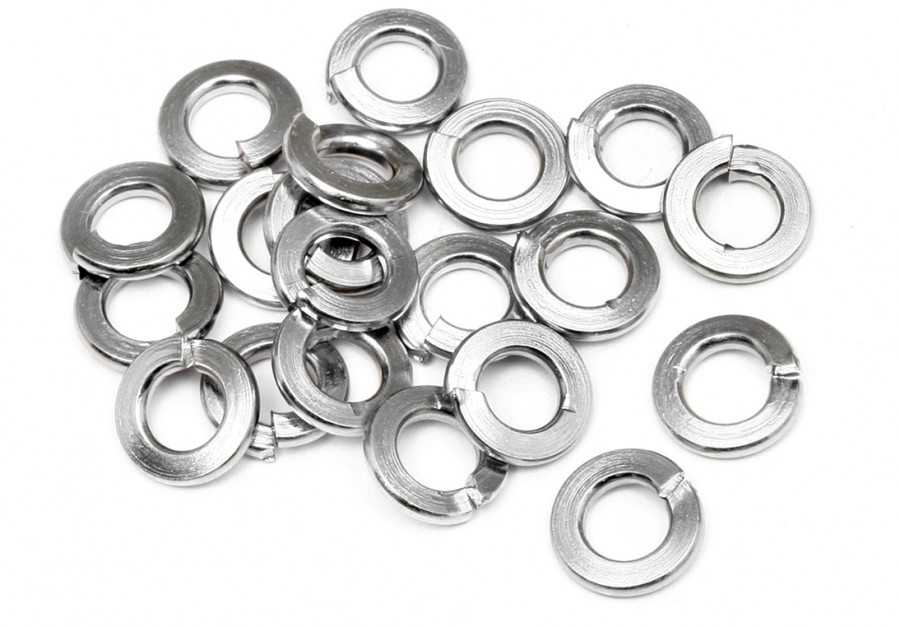

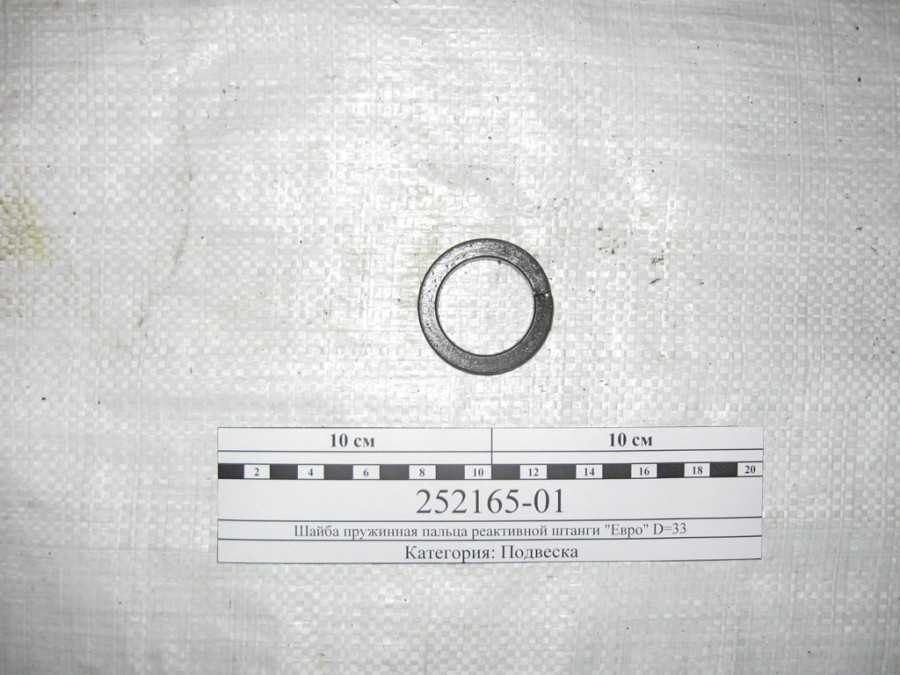

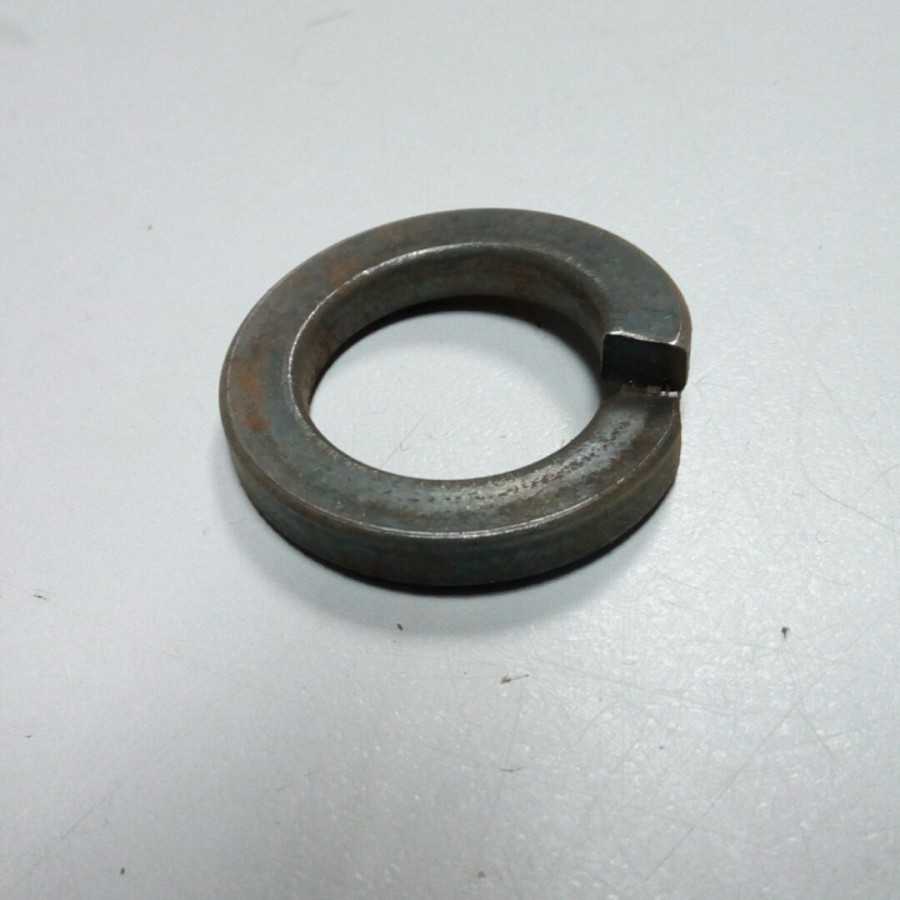

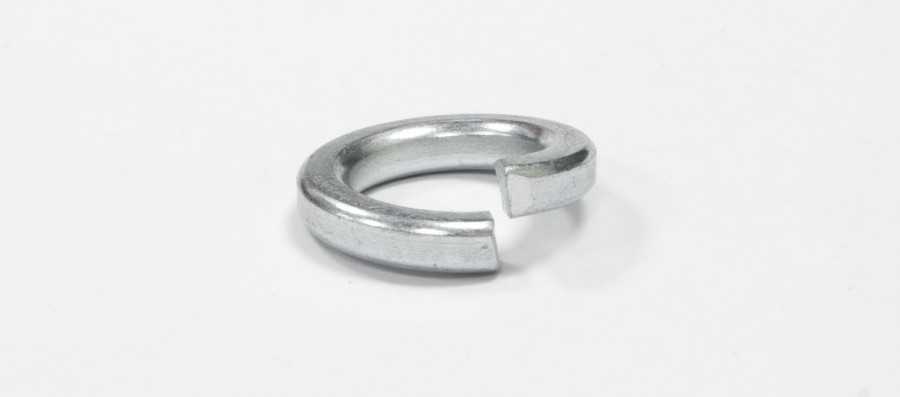

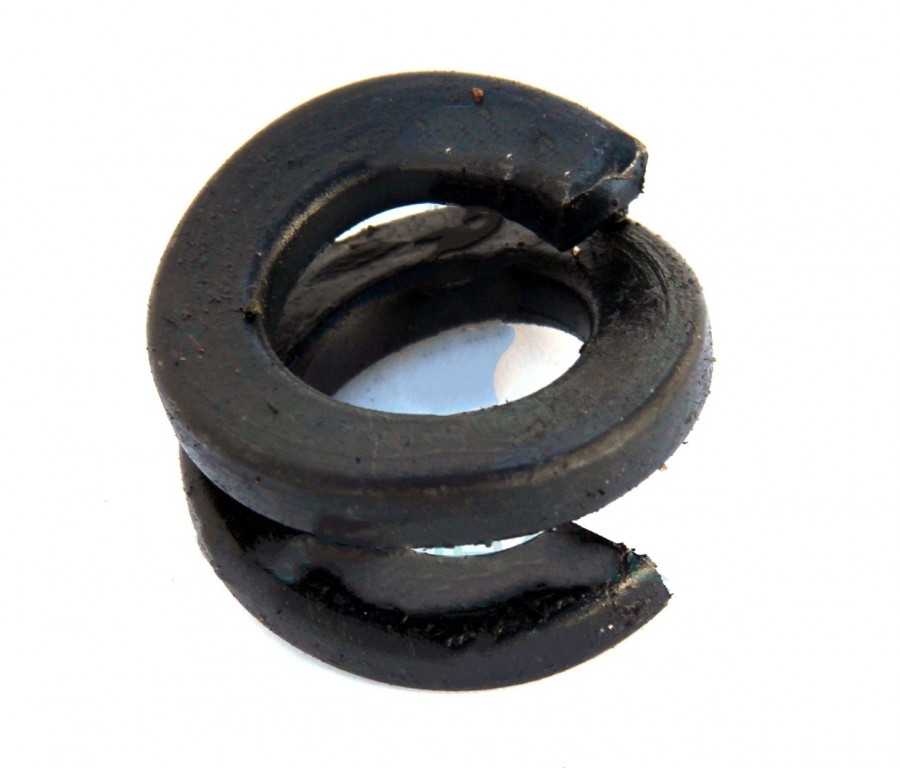

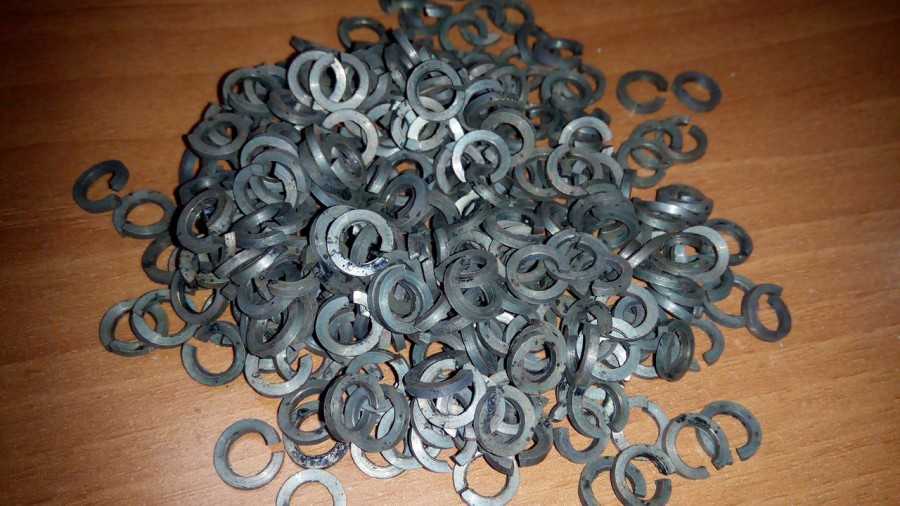

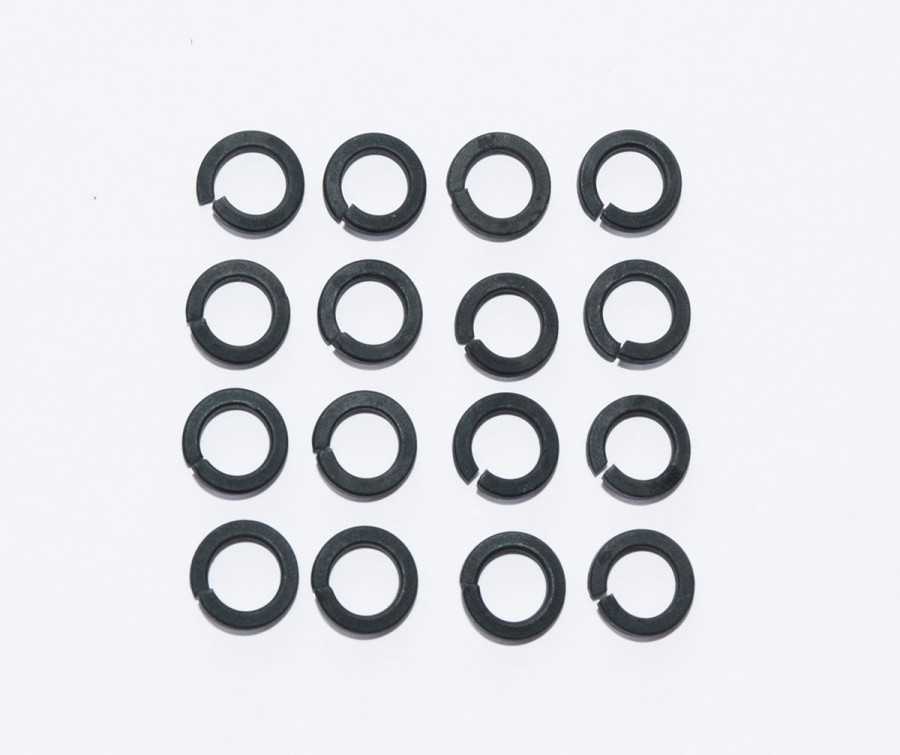

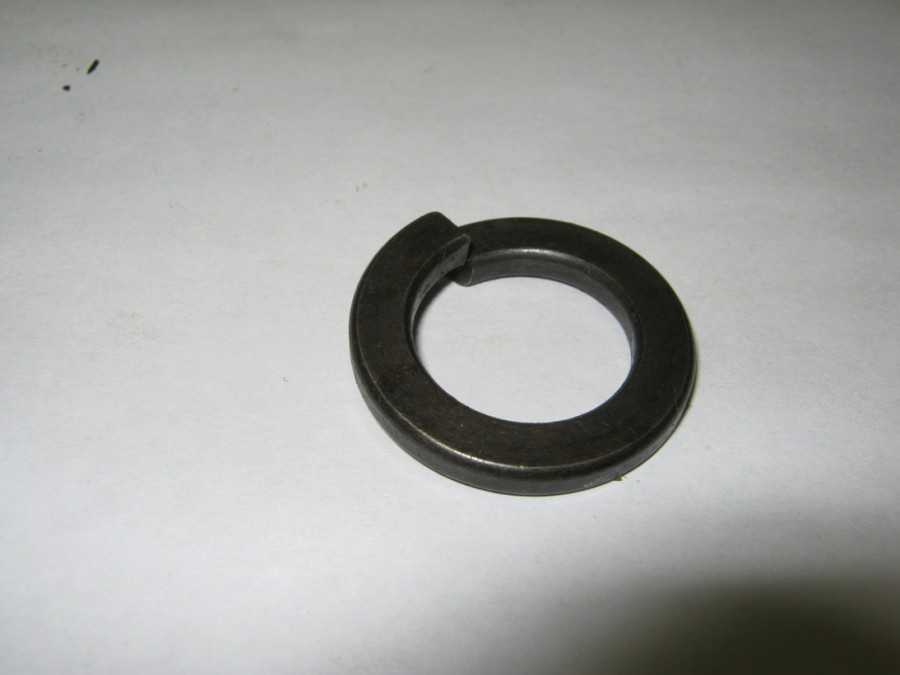

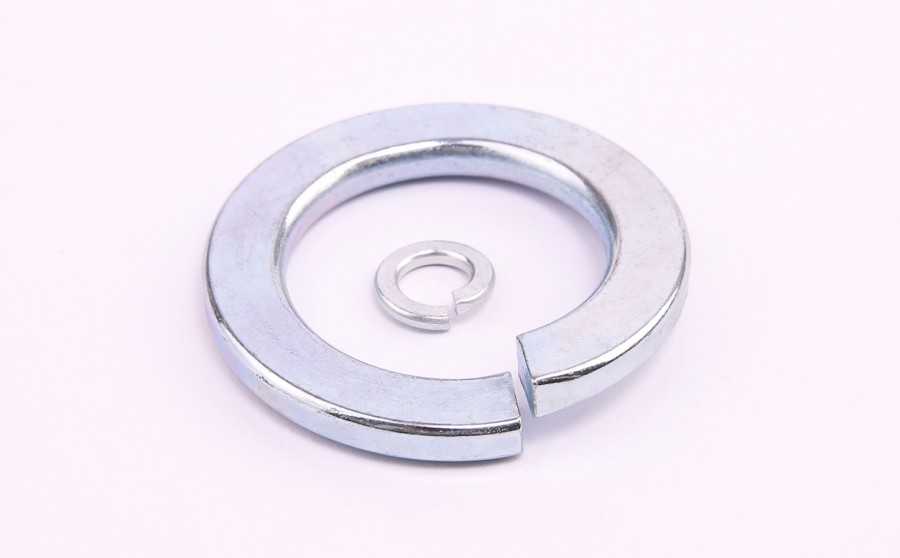

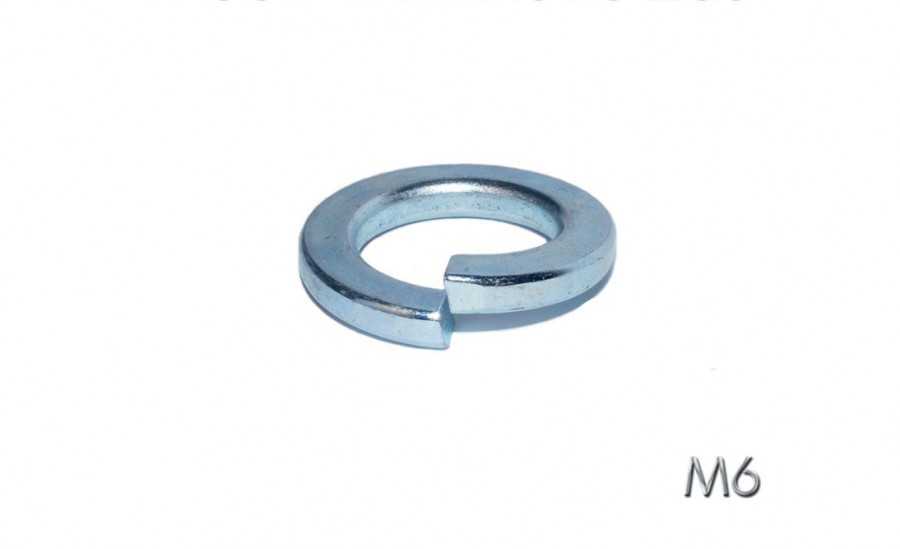

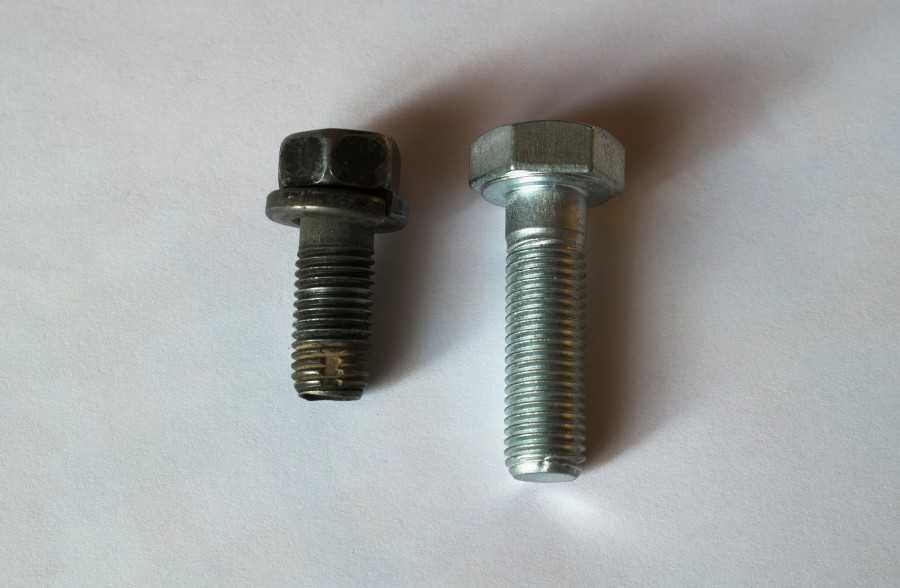

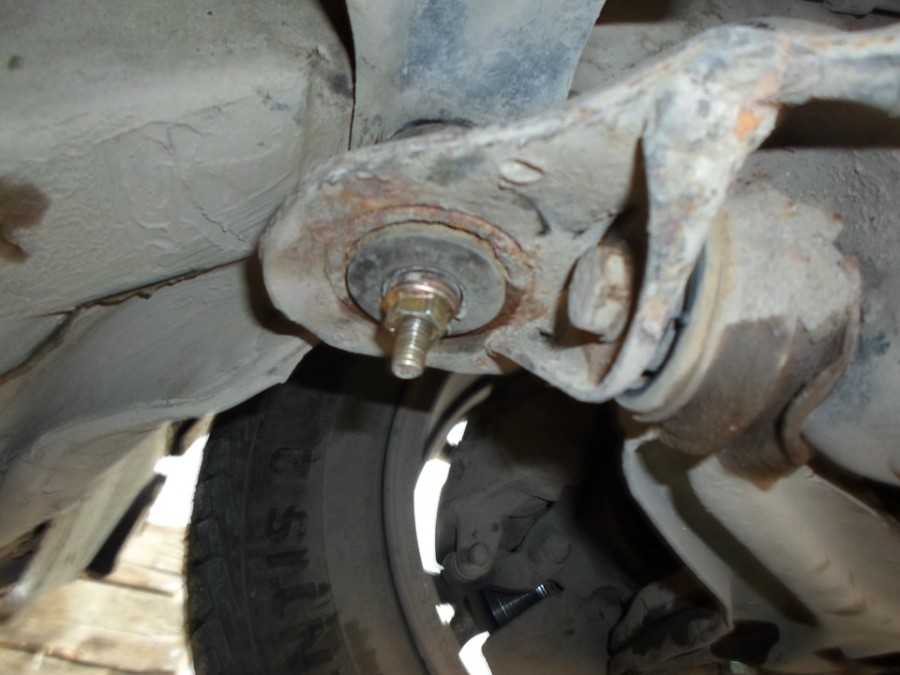

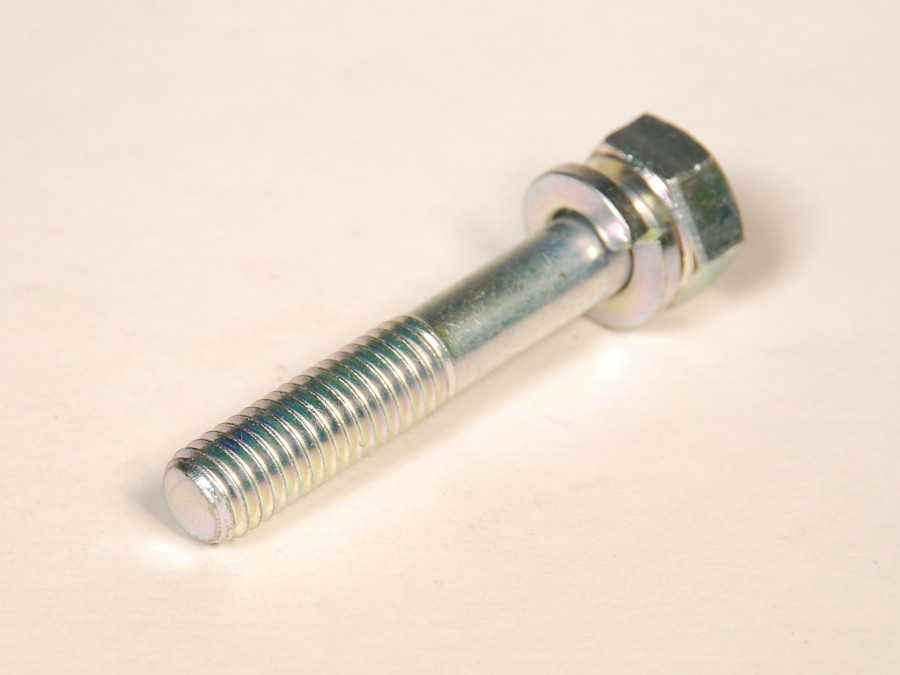

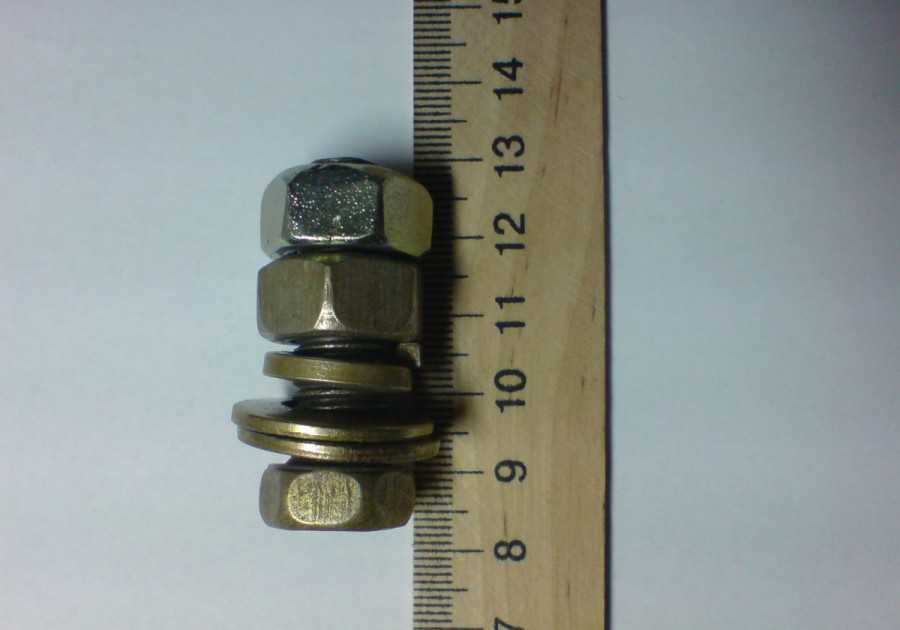

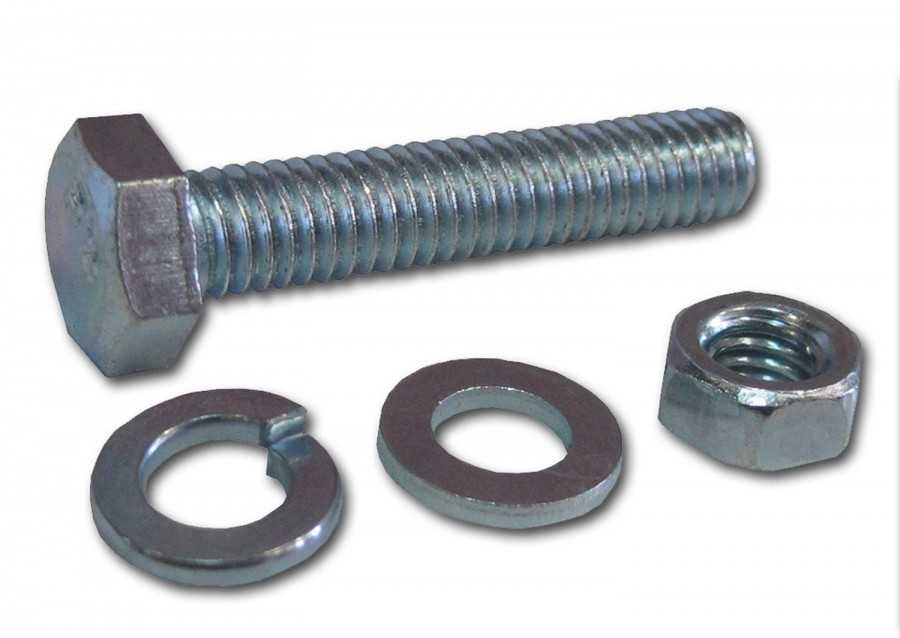

Фото шайбы-гровера

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

История появления шайбы гровер

Шайба Гровера появилась в конце XIX века при бурном расцвете многих отраслей промышленности, особенно приборостроения и машиностроения. Это повлияло на потребность в более качественных резьбовых соединениях.

Обычный крепёж (гайки, болты) не мог справиться с нагрузками, которые появились в результате технического прогресса. В итоге прочность соединений крепёжных деталей значительно снижалась и приводила к неожиданным действиям.

Использование клёпаных соединений не стало выходом из существующей ситуации. Они не всегда были удобны в использовании, а если удавалось их применить, то впоследствии возникали трудности при обслуживании. Требовался крепёж, сдерживающий ударные нагрузки и выполняющие роль стопора.

Такими свойствами стала обладать шайба гровер, названная по имени изобретателя Д. Гровера. Как она выглядит, можно увидеть на фото гровера.

Шайбы для стопорения крепежных деталей с резьбой

Большая группа стопорных шайб ориентирована на стопорение крепежных деталей с резьбой. Наиболее распространённым и популярным вариантом является пружинная разрезная шайба DIN 127 B или шайба Гровера. Несмотря на то, что стандарт DIN 127 отменён как морально устаревший, до сих пор эта шайба является одной из самых используемых стопорящих шайб. Однако вместо неё всё чаще применяются различные типы стопорных шайб.

Шайба стопорная круглая с насеченными упругими зубцами DIN 6797. Форма А – внешние зубцы, I – внутренние зубцы, форма V – вогнутая.

Шайба стопорная круглая с насеченными упругими зубцами DIN 6798 Форма  А – внешние зубцы, I – внутренние зубцы, форма V – вогнутая.

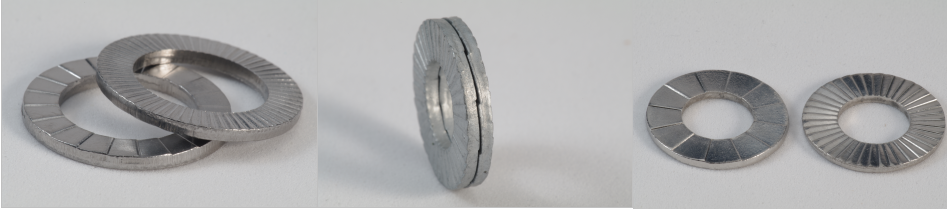

Шайба стопорная клиновая INFIX

Эффективное решение проблемы самопроизвольного откручивания – клиновые шайбы INFIX, которые гарантируют надёжность резьбового соединения в условиях вибрации и динамических колебаний.

Система клиновых шайб INFIX состоит из двух одинаковых шайб, каждая из которых имеет на одной стороне клиновые выступы, а на другой – радиальную зубчатую насечку. При сборке болтового соединения шайбы устанавливаются клиновыми сторонами друг к другу. Угол клина α больше угла подъёма резьбы β.

В процессе затяжки клиновые выступы становятся в упор и шайбы не могут повернуться по клиновым поверхностям в направлении затягивания. Радиальные зубцы вдавливаются в сопрягаемые поверхности, и между ними образуется жёсткая связь. При отвинчивании, в том числе и самопроизвольном, клиновые поверхности шайб создают дополнительное осевое усилие, увеличивающее необходимый для откручивания крутящий момент.

Преимущества:

• не требует предварительной подготовки и очистки деталей
• возможно многократное использование без потери качества
• легкий монтаж-демонтаж
• сертифицированная система закрепления
• предназначены для систем, работающих в условиях вибрации и динамических нагрузок

Подробнее об этих шайбах вы можете прочитать в статье на нашем сайте или посмотреть обзорный ролик на канале ЦКИ в YouTube.

Где используют

Шайбы нужно для надежного сочленения листов мягких материалов (панели, фанера, гипсокартон, дерево). При этом их желательно монтировать с двух сторон метизов. Бытовым применением их функции не ограничиваются. При высоких требованиях к соединениям шайбы используют в промышленных отраслях:

• станкостроение;
• авиастроение;
• машиностроение;
• изготовление приборов;
• ремонт жилых и коммерческих помещений;
• строительство домов и временных сооружений;
• возведение металлоконструкций и т.д.

Список того, зачем нужны шайбы, этим не ограничивается. Практически в любой строительной и производственной задаче можно найти им применение. Иногда для этого приходится создавать метизы по чертежу, а не закупать готовые. Под заказ возможно изготовление любой партии — шайбы.

Модификации пружинной шайбы

ГОСТ 6402-70 классифицирует четыре типа изделий. Три из них имеют в поперечном сечении квадрат (b=s): Н — нормальные, Т — тяжелые, ОТ — особо тяжелые. Литера Н не указывается в условном обозначении.

Пружинные шайбы типа Л — легкие с прямоугольным сечением.

Для одного и того же номинального размера диаметра резьбы площадь поперечного сечения увеличивается, что сказывается на массе изделия в целом. Ниже в таблице приведены величины теоретической массы и пружинящие свойства.

Размеры шайбы непосредственно связаны с диаметрами сопряженных болтов, винтов и шпилек. Российский стандарт 6402 распространяется на метизы с диаметром резьбы от 2 мм до 48 мм. Шайбы особо тяжелые ОТ изготовляют только для диапазона диаметра резьбы от 10 мм до 36 мм.
