Установка инсталляции унитаза: все этапы подключения

Подготовка санузла

Установка инсталляции осуществляется до выполнения отделочных работ в санузле. Причем «до» означает, что еще не уложена плитка на пол, а в некоторых случаях даже отсутствует стяжка, не оштукатурены стены.

Перед тем как установить подвесной или напольный унитаз вместе с инсталляцией, выбирают подходящее месторасположение. Оптимально для монтажа подходит наименее проходное место или удаленное от двери: сантехнический прибор не должен располагаться на проходе. В ограниченных условиях следует монтировать инсталляцию в угол. В общих случаях сантехники не рекомендуют переносить расположение узла, а советуют поставить унитаз на то же место, где стоял старый. Это значительно упростит работу. Подходит для установки ниша со стояками, но стояки придется раздвинуть.

Если стяжка пола еще не залита, просчитывают ее высоту. К месту установки подводят канализационную и водопроводную трубы. Все трубы необходимо закреплять, чтобы они не двигались до того, как будет заливаться стяжка.

Иногда дизайн помещения требует:

монтажа унитаза под окном;
установки сантехнического прибора на перегородку, разделяющую пространство санузла.

В первом случае необходимо приобрести низкую инсталляцию (ниже 82 см), во втором — целесообразно использовать двойную рамную конструкцию, которая более устойчива.

На стене намечают центральную ось, контуры инсталляции, месторасположения бачка, отверстия для крепежа, в том числе и на полу, отложив необходимое расстояние от стены (не менее 13,5 см).

Рекомендуемые размеры, на которые следует ориентироваться: сиденье от пола — 43 см., кнопка от пола — 100 см., рама от стены — 15 см., бачок от стены — 2см.

Прокладка между унитазом и встроенной инсталляцией: зачем она нужна

На этапе крепления унитаза обязательно используется специальная прокладка-дампфер. Она приобретается под соответствующую модель конструкции, а иногда может идти в комплекте к инсталляции. Закрепляют ее на посадочное место, предварительно размеченное на кафеле или гранитной плитке.

Подкладка выполняет несколько полезных функций:

делает соединение унитаза со стеной более герметичным;
способствует усилению шумоизоляции;
препятствует возникновению вибраций при пользовании унитазом;
сохраняет целостность кафельного покрытия;
не имеет эффекта памяти, поэтому не вдавливается.

Сама прокладка состоит из пенополиэтилена. Она также способна уберечь помещение от протечек при условии ее правильного монтажа.

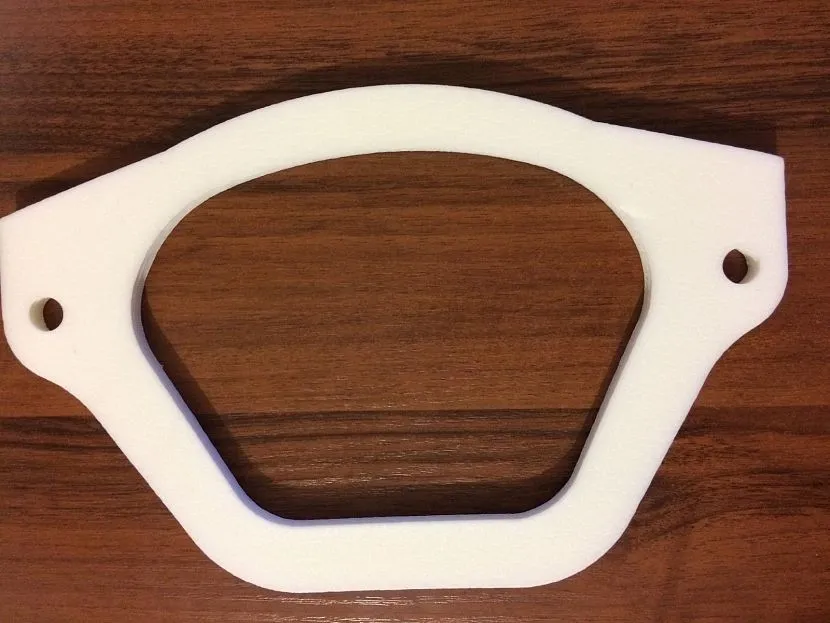

Плотная прокладка под подвесной унитаз к стенеИсточник vannarakovina.ru

Выбор конструкции подвесных унитазов

Инсталляция является важной составляющей конструкции, поэтому выбирать ее следует с особой тщательностью, рассмотрев все варианты с их плюсами и минусами. Неудачный выбор инсталляции, сливного бочка и арматуры может привести к проблемам с канализацией

В первую очередь следует обратить внимание на размеры конструкции

Размеры унитазов и инсталляций

Унитазы.

Большие изделия, с размером от 60 до 70 см, походят для больших туалетных комнат. Главное их преимущество в том, что ими удобно пользоваться людям с ограниченными возможностями.
Унитазы средних размеров (от 50 до 60 см) являются самыми популярными.
Маленькие изделия с размерами до 54 см подходят для небольших помещений.

Габариты блочной инсталляции.

Высота унитаза блочного типа не более 1 метра.
Ширина изделия от 0,5 до 0,6 м.
Глубина инсталляции от 10 до 15 см.

Размеры рамных инсталляций.

Глубина изделий не превышает 30 см. У типовых конструкций она равна 15 см.
Высота инсталляции зависит от типа рамы и может быть до 140 см. Укороченная конструкция имеет высоту в 80 см.

Выбор места и размера ниши под инсталляцию

До похода в магазин необходимо изучить план помещения, и определиться, в каком месте будет расположен подвесной унитаз.

Для стандартного размещения изделия у боковой или центральной стены, подойдет инсталляционная система любого типа от любого производителя.
Чтобы поместить систему под окном, следует выбрать невысокую конструкцию (до 82 см).
Для установки по обеим сторонам перегородки нужно будет выбрать инсталляцию с объемной конструкцией, позволяющую навешивать предметы на стену с двух сторон. При этом клавиша смыва монтируется горизонтально на верхнем обрезе перегородки.
Если унитаз будет располагаться в углу, то можно выбрать угловой унитаз или стандартную систему, установив ее с помощью специальных креплений.

Наиболее верным решением будет выбор инсталляции, размер которой будет совпадать с размерами ниши. В большинстве случаев форма каркаса конструкции прямоугольная, поэтому выбрать будет несложно.

Если ниша больше, чем инсталляция, то свободное пространство необходимо будет заделать с помощью строительных материалов.

В продаже имеются системы, верхняя часть которых раздвигается в стороны. За счет такой особенности конструкции увеличивается нагрузка на стены. Поэтому монтируется она только на заднюю стену, где расположены все коммуникации или на деревянную поверхность.

При выборе инсталляции свое внимание обратить следует на модели известных производителей. Специалисты рекомендуют Gelebrit, Vega, Grohe

При покупке такой конструкции лучше доплатить за бренд, а, значит, и качество, чем потом вызывать для ремонта системы сантехника.

Демонтаж старого унитаза

Демонтажные работы проводятся в такой последовательности:

Необходимо перекрыть подачу воды и полностью слить всю жидкость из бачка унитаза.
С помощью рожкового или разводного ключа нужно открутить гайку шланга, через который поступает вода в бачок унитаза.
На третьем шаге нужно демонтировать бачок. Как правило, такие емкости крепятся с помощью резьбовых соединений – болтов и гаек. Если они заржавели и не поддаются, следует обработать их керосином, WD-40 или другим средством. Спустя 5-10 минут нужно повторить попытку. В случае, если резьба намертво заржавела, крепления придется срезать болгаркой.
Далее нужно выкрутить крепления самого унитаза и отсоединить толстую гофрированную трубу от канализации. Если слив закреплен цементной обмазкой, ее нужно разбить при помощи молотка и зубила. Нужно действовать аккуратно, чтобы минимизировать повреждения декоративного напольного покрытия рядом со сливом.
Если между основанием унитаза и полом присутствует уплотнение, его можно ослабить, аккуратно подрезав канцелярским ножом по всему периметру.
На время проведения работ нужно закрыть отверстие канализации любым подручным средством – тряпкой, старым мешком или плотным пакетом. Это необходимо, чтобы в помещение не проникали неприятные запахи из канализационной системы.

Подготовка к установке подвесного унитаза

Выбор места установки унитаза и монтаж инсталляции

Устройство подвесного унитаза по возможности следует организовывать в нише, где расположены канализационные и водопроводные стояки – такое размещение считается оптимальным. Однако при отсутствии ниши под монтаж инсталляции можно соорудить отдельный гипсокартонный короб, благо он не отнимет у санузла много места (порядка 10-15 см).

Также, как известно, унитаз целесообразнее всего устраивать в непосредственной близости к канализационному стояку независимо от типа унитаза.

Перед монтажом подвесного унитаза установка и крепление инсталляции, а также подводка коммуникационных систем (канализационных и водопроводных труб) производится первым делом.

Рассмотрим, каким образом производится монтаж системы инсталляции:

Поскольку системы инсталляций обычно продаются со встроенным сливным бачком, на данном этапе потребуется лишь ровно и надежно закрепить раму инсталляции, подвести и закрепить трубы.
Высота установки подвесного унитаза, а также другие размеры и параметры монтажа системы должны ровняться следующим:

- высота установки унитаза от уровня облицованного пола – 40-42 см;
- высота кнопки слива – 98-100 см;
- высота крепления канализационной трубы от пола –22-23 см;
- зазор между сливным бачком и стеной после крепления инсталляции – 1-2 см.

Схема установки инсталляции и подвесного унитаза

Установка инсталляции для подвесного унитаза производится с креплением в двух точках к стене и в двух точках к полу, с предварительными тщательными обмерами и выставлением системы по уровню. Разметку под отверстия крепления рамы производят, приложив конструкцию на место будущей дислокации. Наживив крепежи рамы в полу, производят регулировку по высоте, еще раз проверяют возможные отклонения при помощи уровня и окончательно фиксируют конструкцию.

Подводка и крепление водопровода и канализации к инсталляции

После того, как инсталляция со сливным бачком для унитаза установлена и закреплена, приступают к подводке к бачку водопроводной трубы.

Инструкция по монтажу системы подвесного унитаза предусматривает возможность подсоединения трубы либо к верхнему отверстию в бачке, либо к боковому отверстию (см. также как выбрать подвесной унитаз). Оба отверстия имеются практически на каждом бачке из моделей, применяемых в системах инсталляции, и задействуется более удобное отверстие в каждой конкретной ситуации.

Подводка коммуникаций к инсталляции подвесного унитаза

Сливные бачки в системах инсталляций для подвесных унитазов, как правило, изготавливают из пластика и с рабочим объемом 9-10литров. При этом производителями обеспечивается защита бачков от конденсата посредством обделки слоем теплоизоляции.

Доступ к бачку во время эксплуатации унитаза обеспечивается через панель с кнопкой для слива воды. Данная панель зачастую приобретается отдельно, как и чаша унитаза.

Установка подвесных унитазов производится после подсоединения к общему стояку канализационного выпуска. Крайне редко выпуск удается вставить напрямую в горловину стояка, по этой причине в качестве дополнительного соединительного элемента часто применяют «гофру».

Перед закрытием инсталляции фальшпанелью систему и все стыки еще раз тестируют на надежность и герметичность, и только после этого продолжают вести дальнейшие работы.

Закрытие инсталляции фальшпанелью и ее облицовка

Установка унитаза подвесного – видео о котором можно отыскать в интернете, введя в поисковике соответствующий запрос, производится на закрытую слоем отделки систему инсталляции.

При этом устройство фальшпанели выполняют в соответствии со следующими правилами:

Фальшпанель изготавливается из гипсокартона, укладываемого на специально выполненный профильный каркас, и впоследствии подлежит облицовке плиткой.
Перед монтажом каркаса из металлопрофиля в раму инсталляции ввинчивают специальные штифты для последующего подвешивания на них унитаза.
Выходные сливные отверстия закрывают заглушками, имеющимися в комплекте инсталляции во избежание попадания в их полость пыли и строительного мусора.

Закрытие инсталляции гипсокартоном

В качестве обшивки применяют влагостойкий гипсокартон. Перед креплением в гипсокартоне вырезают отверстия под трубы и панель с кнопкой слива согласно шаблону, имеющемуся в инструкции или на коробке системы инсталляции.
Далее на поверхность гипсокартона укладывают плитку таким образом, чтобы отверстия в гипсокартоне были открыты. После этого можно непосредственно монтировать подвесной унитаз – установка и эксплуатация которого не спровоцирует трещин в плитке.

Нюансы установки

В каждом деле есть свои секреты. Есть свои нюансы и при установке инсталляции.

Блочной инсталляции

С появлением блочной конструкции с навесным унитазом серьезной проблемой стало его крепление к стене. При этом предлагаемый производителями сантехники метод монтажа шпилек, на которые навешивается чаша, вряд ли понравится хозяевам, так как крадет часть пространства и с трудом вписывается в дизайн туалета.

Кратко о способе. Собирается опалубка. В нее устанавливаются шпильки с шайбой и гайкой с тыльной стороны. Все это заливается бетоном, который потом облицовывается кафелем.

Специалисты сантехники взяли на вооружение другие методы. О секретах ниже.

1. Капитальная стена просверливается насквозь перфоратором с длинным сверлом. Здесь еще одна маленькая хитрость: сверло очень часто, буквально каждые 20-30 сек., охлаждается маслом. С обратной стороны под шайбу и гайку (головку болта) рассверливается потай.

Ставится длинная шпилька, если изнутри квартиры или болт, если с наружной стороны стены. Потай заделывается шпатлевкой и облицовывается. Такой способ идеально подходит для частных домов. В многоэтажке вряд ли соседи разрешат рушить отделку своих стен. Поэтому на вооружение необходимо брать следующий способ.

Схема крепления бачка со шпильками через стену.

2. В бетонную стену загоняются анкеры, если она монолитная или используют специальные дюбеля при наличии полостей. Здесь есть еще один секрет. До установки унитаза шпильками нужно раскрыть распорки. Шпильку просто так не провернешь — нет головки. Сантехники для этих целей используют гайку-гриб, то есть не сквозную.

Дюбель-«лепесток» для бетонных конструкций с полостями.

Затянутая анкерная шпилька.

Анкерная шпилька.

То же они советуют делать и тем, кто выполняет работы самостоятельно. В продаже такую деталь найти невозможно. Поэтому остается один выход: искать токаря и заказывать необычную гайку у него. Однако профессионал в одном деле не означает, что человек профи в другом.

Еще наши деды знали, как вкручивать и выкручивать шпильки с помощью двух гаек: заворачиваешь их на шпильку, а затем с помощью двух ключей туго законтргаиваешь. За верхнюю гайку шпилька вкручивается, за нижнюю, выкручивается.

Рамной инсталляции

При установке рамной инсталляции профессионалы советуют:

использовать более современную панель с двумя кнопками, что позволит экономить воду;
располагать панель слива или между двумя плитками или в центре одной из них;

устанавливать верхний край чаши унитаза по высоте в пределах 40-44 см;
толщину защитного экрана или фальшстены не делать больше 7 см;
проводить тщательный контроль качества работ на каждом этапе установки инсталляции.

Разновидности инсталляций для унитаза

На сегодняшний день существует 2 разновидности инсталляций, имеющих свои конструктивные особенности.

Блочные конструкции
монтируются только на капитальных стенах и состоят из бачка из пластика с арматурой. Комплект креплений дополнительно прилагается к унитазу. Такой вид инсталляции для унитазов устанавливается в заранее подготовленную нишу и полностью скрывается в стене. Главным преимуществом подобной конструкции является доступность, однако если в санузле нет капитальных стен, то монтаж невозможен.

После покупки унитаза многие решаются произвести его установку самостоятельно. Процедура очень простая и не требует наличия специальных навыков. Все чаще люди покупают с целью экономии пространства, здесь имеется дополнительная конструкция — инсталляция, она обеспечивает крепление унитаза к стене. В таких случаях установка инсталляции унитаза своими руками может вызывать ряд вопросов. Для предоставления полного представления про сам процесс работы существует специальная установка унитаза инструкция, которая поможет в обретении всех необходимых знаний.

Рассмотрим подробнее всю последовательность работ, которые должны производиться при установке инсталляции подвесного унитаза.

Перед началом работы нужно проверить наличие всех инструментов, которые могут понадобиться в процессе работы. Это рулетка, карандаш или маркер, перфоратор со сверлами по бетону, строительный уровень, накидные и рожковые ключи.

Теперь следует распаковать коробку с креплениями, просмотреть, все ли имеется в наличии. Производители стараются максимально комплектовать свою продукцию, чтобы человеку не приходилось покупать дополнительные крепежи. Поэтому, достаточно сверить комплектацию, имеющуюся в наличии с той, которая указана в инструкции.Начинаем рабочий процесс.

Первым делом нужно приступить к нанесению разметки, которая будет обозначать место крепления . Нужно учитывать расположение канализационных стоков, чтобы обеспечить процедуре установки максимальную простоту. Обычно система инсталляции должна располагаться на расстоянии, равном 14 мм от стены.

Теперь следует отметить точки крепления сливного бачка, обычно он располагается на высоте, равной 1 метр от уровня пола.
Также необходимо обозначить на стене и полу точки крепления элементов инсталляции.
После нанесения разметки необходимо при помощи перфоратора сделать отверстия в стене, полу, где будут располагаться крепления инсталляции, вставить в отверстия дюбеля.
Независимо от вида и особенностей инсталляции, для нее потребуется горизонтальное и вертикальное крепление.
В отверстия с установленными дюбелями необходимо вмонтировать крепежные анкера, с их помощью инсталляция будет крепиться к вертикальной плоскости.
При установке важно соблюдать последовательность, чтобы в дальнейшем не возникала надобность регулировки вертикального уровня.
Теперь можно устанавливать саму конструкцию инсталляции, крепить ее к уровням.
Очень важно установить корпус в ровном положении относительно вертикального и горизонтального уровня.
Только после того, как инсталляция установлена правильно, можно затягивать все крепления и болты, прочно фиксируя конструкцию.
Теперь следует этап, на котором производится подключение канализации к инсталляции, его закрепление.
Конструкция изначально оборудована специальными пластиковыми хомутами, это существенно облегчит работу, ускорит е выполнение.

После того как все работы окончены, нужно еще раз убедиться в прочности крепления инсталляции, должной затяжке болтов, соответствии конструкции уровням. На данном этапе контроля следует быть предельно внимательным, любая неточность или плохая фиксация конструкции в дальнейшем может приводить к поломке.

Монтажные работы с инсталляцией

Когда подготовлены все необходимые инструменты/материалы и выбран вариант монтажа подвесного унитаза, можно начинать процедуру установки.

Она не является слишком сложной, главное – придерживаться инструкции. Для удобства процесс разделен на несколько основных этапов.

Смотреть видео

Установка подвесных унитазов на инсталляции GEBERIT Duofix

Watch this video on YouTube

Создание ниши

Стены, на которые устанавливается рама, должны быть максимально прочными. Гипсокартонные стены не подходят для этой цели. Рама должна выдерживать нагрузку до 400 кг (некоторые модели до 800 кг), которая равномерно распределяется на стены и пол.

Для создания ниши требуется создать в стенке углубление, имеющее ширину – 60 см, высоту –100 см и глубину – 15-20 см. Иногда не удается получить требуемую глубину, в таком случае недостаток компенсируют отделкой. Если мастер решил соорудить фальшстену для сокрытия элементов конструкции, экономия места в помещении минимизируется.

Иногда ниша создается в месте фанового стояка (если вы проживаете на последних этажах многоквартирного дома). Это достаточно трудная процедура, самостоятельно ее лучше не производить. Также в таком случае непременно потребуется получить разрешение на строительные работы такого рода.

Подвод канализации

Канализационная труба, которая подводится к сантехнике, должна иметь сечение примерно 100 мм. Изделие должно располагаться максимально близко к полу с соблюдением требуемого наклона.

Чтобы найти участок подсоединения к канализационной сети, следует отмерить 25 см от центральной точки ниши, затем на горизонтальную область трубы установить косой отвод с 45-градусным углом.

Смотреть видео

Установка инсталяции GROHE и монтаж на неё подвесного унитаза

Watch this video on YouTube

Закрепление рамы

Установка бачка унитаза отдельно не производится, т.к. он встроен в раму. Каркас инсталляции фиксируется в 4 точках: 2 в полу и 2 в стене на кронштейнах. Рекомендуется при монтаже постоянно проверять ровность расположения уровнем.

Важно, чтобы рама была закреплена по вертикали и горизонтали максимально ровно. Для регулировки вертикали используются ножки, а горизонтали – длина креплений к стене

Даже небольшое нарушение расположения приведет к поломке системы раньше положенного срока

Даже небольшое нарушение расположения приведет к поломке системы раньше положенного срока.

Для обеспечения надежности можно зацементировать ножки конструкции. В этом случае рекомендуется делать 20-сантиметровый слой стяжки. На расстоянии около 40 см от пола расположены отверстия для шпилек, на которые впоследствии будет установлена подвесная чаша. Требуется вставить шпильки в эти отверстия и закрепить крепежными элементами.

Подключение коммуникаций

Сначала требуется подключить канализацию. Это осуществляется посредством черного отвода, часто он входит в комплект с сантехникой. Один конец подсоединяется к канализационному патрубку, а другой – прикрепляется к раме.

В качестве водопроводных труб рекомендуется использовать изделия из полипропилена либо меди. Желательно при подключении обеспечить разъемное соединение.

Предпочтительным вариантом подключения холодной воды к резервуару является использование труб, однако можно применять и гибкие шланги. Стоит учитывать, что шланги обладают меньшим сроком эксплуатации. Обязательно следует протестировать коммуникации, чтобы убедиться в отсутствии протечек. Если герметичность нарушена, это следует исправить при помощи герметика.

Отделочные работы

Для отделки, как правило, используют гипсокартон, который устойчив к влаге. По схеме, входящей в набор, требуется разметить отверстия для монтажа, а затем аккуратно вырезать их.

Когда установка гипсокартонного листа завершена, на нем можно крепить отделочный материал. Наиболее популярным выбором является керамическая плитка для ванной комнаты.

Установка подвесной чаши

Инструкция:

Убедиться, что патрубок сливного резервуара и канализации выступает на 50 мм за стену.
На патрубки размещается прокладка.
Чаша вешается на шпильки, подключаются патрубки.
Устанавливаются прокладки из резины и пластиковые вставки.
Затягиваются крепежные гайки.
Если какие-либо участки прокладки выступают, их обрезают.

Стандартной высотой размещения чаши считается 40 см, однако размер регулируется в пределах 3 см.

Установка клавиши смыва

Последним этапом является монтаж кнопки смыва. Механическая модель устанавливается на штифты, а пневматическая – на трубки. Как правило, трудности при выполнении этой процедуры не возникают.

Монтаж унитаза

Патрубки подбирают таким образом, чтобы их длина точно соответствовала параметрам чаши. Короткие детали могут привести к протеканиям в процессе эксплуатации, а с длинными устройство не будет плотно прилегать.

Какие советы помогут быстрее и удачнее установить унитаз:

Между оборудованием и стеной необходимо поместить резиновую мембрану, чтобы не повредить отделку поверхности и фаянс. Если такой прокладки нет в комплекте, можно использовать силикон, нанеся его слоем в 5 мм на заднюю часть чаши.
При застывании герметик образует амортизирующий коврик. При фиксации стоит аккуратно затягивать крепеж, чтобы не лопнула резьба и фарфор. Нельзя забывать о пластиковых и резиновых защитах.
Кнопки слива в системах бывают пневматические и механические. Рамку для клапана нужно выровнять по кафелю, подрезать в соответствии с размерами плитки.
Перед установкой открывают кран подачи воды, так как после активации кнопки он будет недоступен. В механических видах штифты подгоняют по длине, выставляя в заданном направлении.
Пневматический клапан фиксируется еще проще: подключают две трубки для малого и большого стока, затем панель вставляют до щелчка в пазы.
Крышка в большинстве моделей элементарно укладывается на место. Если оборудование не снабжено автоматическими доводчиками, в комплекте имеется набор креплений с ключом, которые применяются для монтажа.
Последнее действие – сооружение короба из гипсокартона. Для этих целей выбирают материал с устойчивостью к воздействию влаги. Практически все производители в инструкции по монтажу системы вкладывают схему с трафаретом выкройки передней зоны фальшстены, что значительно упрощает работу.

После обшивки можно приступать к облицовке кафелем, но следует помнить, что крепеж чаши необходимо производить после высыхания клеевого состава для плитки, иначе материал не выдержит веса прибора.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

рамная конструкция;
пластиковый бачок;
впускной клапан;
фитинг;
элементы крепежа для рамы и унитаза;
панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
колено смыва;
труба слива;
заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
шумоизолирующая (амортизирующая) прокладка под унитаз;
чаша навесного унитаза;
стульчак;
крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

труба для подключения бачка к водопроводу;
герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
молоток;
набор гаечных ключей;

разводной (газовый) ключ;
нивелир;

отвес;
шуруповерт или отвертки;
строительный нож;
рулетка;
строительный уголок;
маркер или простой карандаш (для строителей);
болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки. Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

находится верх конструкции;
через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
точки на полу соединяются;
проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Инструкция по установке инсталляции

Схема монтажа рамной инсталляции

Инсталляцией для подвесного унитаза называется скрытая конструкция, на которой крепится чаша, смывной бачок и арматура подключения сантехнического прибора.

Распространены два типа инсталляций: блочная и рамная.

Несущую раму блочного типа можно закрепить только на капитальной стене, вся нагрузка приходится на блоки или кирпичи стены. Изделия предназначены для установки в санузлах типовых построек.

Основная нагрузка конструкции рамного вида приходится на ножки, а крепление к стене служит для удержания в вертикальном положении. Рамную опору для сантехники можно поставить в любом месте санузла или комнаты. Существуют сдвоенные варианты для общественных туалетов или больших частных домов с несколькими санузлами: задние стороны унитазов расположены напротив друг друга, а в пространстве между ними установлены бачок и арматура.

Алгоритм монтажа любых инсталляций предполагает выполнение похожих операций:

Выбор места установки, чтобы было возможно крепление и подведение коммуникаций: максимальное удаление слива унитаза до центрального стояка не более 3 метров, при этом уклон должен быть не менее 2 см на метр длины трубы.
Подготовка ниши или места установки рамы.
Подведение канализационных труб.
Монтаж рамы.
Подводка труб холодного водоснабжения, горячая вода подводится если необходимо оборудовать гигиенический душ.
Навешивание и подсоединение сливного бачка, если он предусмотрен конструкцией.
Присоединение бачка к водопроводу.
Крепление фальшстены и проведение отделочных работ.
Монтаж унитаза и подключение его к бачку и трубам канализации.

Завершаются работы подключением кнопки слива и проверкой работоспособности системы.

Монтаж блочной конструкции

Установку блочной инсталляции начинают с изготовления ниши в стене, глубина которой должна позволять установить раму, бачок и арматуру. Обычно достаточно высоты 1000, ширины 600 и глубины 150–200 мм.

Если нишу изготовить невозможно, раму блочного типа вешают на имеющуюся стену, а в конце закрывают стенкой из гипсокартона или пластиковых панелей. Это на 200–300 мм уменьшит размер санузла.

Нишу в стене выдалбливают перфоратором, используя насадку долото. Работы упростятся, если в нескольких местах высверлить отверстия диаметром 10–12 мм. После изготовления ниши её желательно оштукатурить и обработать грунтовкой с добавками против плесени и грибка.

Следующий этап — разметка места установки. Унитаз прикручивают к раме, регулируя высоту, выбирают удобное положение, на стене делают отметку уровня, где необходимо производить крепление. Для правильной установки относительно стен строго по центру ниши проводят вертикальную линию. Обязательно используют строительный уровень. Далее про приложенной схеме или чертежу проводят разметку мест крепления рамы. Повторно проверяют правильность нанесения отметок, они должны находиться на одинаковом расстоянии от центральной линии.

Перфоратором просверливают в стене отверстия под прилагаемые в комплекте дюбели.

Вставляют дюбели и забивают их молотком. Далее вкручивают болты крепления инсталляции и вывешивают на болты рамку.

Сливной бачок в блочных инсталляциях чаще всего прикручивают к несущей стене анкерами, входящими в комплект. Для монтажа используют перфоратор и бур нужного диаметра.

Далее подводят к инсталляции трубы канализации и водопровода, подключают сливной бачок. Места соединений труб канализации обрабатывают силиконовым герметиком, чтобы придать дополнительную защиту от протечек.

В зависимости от конструкции блочной инсталляции унитаз крепится к стене или стальной раме. Необходимо следовать инструкции. В первом случае в стене монтируют анкеры, во втором крепление происходит болтами.

Установка встроенного унитаза на рамную инсталляцию

Монтаж рамной инсталляции схож с работами по установке блочной модели, кроме нескольких операций.

Алгоритм работы:

Выбирают место установки.
Производят разметку для анкеров крепления. Возможны несколько вариантов: крепёж на стену с опорой на ножки, крепление ножек к полу и фиксирующего от наклона анкера в стене, фиксация только ножек, если инсталляция состоит из двух рам.
Сверлят отверстия, вбивают дюбели и вворачивают в них анкера.
Крепят каркас согласно инструкции и чертежа производителя.

Преимущества и недостатки инсталляционной конструкций

Как и любые другие технические модели, блоковые и рамные инсталляции имеют ряд достоинств и недостатков. Среди основных положительных моментов, считается:

Возможность «скрыть» неэстетичные соединительные, коммуникационные элементы;
эффективное использование свободного пространства санузла;
хорошая шумоизоляция, благодаря которой, слабо слышен, звук сливающегося и наполняющегося, бачка;
высокий уровень гигиены, доступность уборки под унитазом и вокруг него;
надёжная крепежная фурнитура, позволяющая регулировать модуль, на удобную и комфортную высоту.

Один из наиболее важных недостатков – довольно высокая цена конструкции. Так-же, некоторые сложности во время установки и аварийном демонтаже. Приходиться разбирать внешнюю интерьерную отделку, в случае неисправности или поломки. Однако, положительные моменты, гораздо значимы и минусы уже мало влияют на выбор, покупку и монтаж инсталляции унитаза своими руками.
