Фундамент на насыпных грунтах: проектирование и возведение основания

Находим расчетное сопротивление грунта

Находим расчетное сопротивление грунта основания с учетом принятой глубины заложения и ширины подошвы фундамента по формуле (7) СНиП 2.02.01-83*:

R = (γ_c₁γ_c₂/ k) (M_g k_z b γ_II + M_q d_l γ_II +( M_q -1) d_b γ_II +M_c c_II) (кПа)

где:

γ_c1γ_c2— коэффициенты условий работы, принимаемые по таб.3 СНиП 2.02.01-83*;

k — коэффициент, принимаемый равным: к =1, если прочностные характеристики грунта (j , с) определены непосредственными испытаниями;

k =1,1, если они приняты по таб.1-3 приложения 1 СНиП 2.02.01-83*;

M_g, M_q , Mc — коэффициенты, принимаемые по таб.4 СНиП 2.02.01-83*;

k_z — коэффициент, принимаемый равным:

при b < 10м k_z = 1;

при b > 10м k_z = (z/ b) + 0,2;

b — ширина подошвы фундамента, м;

γ_II — осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии грунтовых вод определяется с учетом взвешивающего свойства воды), кН/м ;

γ_II — то же, залегающих выше подошвы;

c_II — расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа;

d_l — глубина заложения фундамента, м;

d_b — глубина подвала.

Этапы исследования грунта

Определение УГВ

Зная уровень грунтовых вод вы можете определить наличие пучинистости почвы, являющейся одной из отправных точек при выборе фундамента под строительство дома.

Чтобы определить УГВ вам необходимо разработать 5 шурфов глубиной 2.5 по периметру площадки под застройку (4 по углам и 1 в центре). Оставьте скважины на ночь и на следующее утро, с помощью рулетки и обмотанной бумагой рейки, определите расстояние между поверхностью скважины и скопившейся в ней водой. Это и будет УГВ на участке.

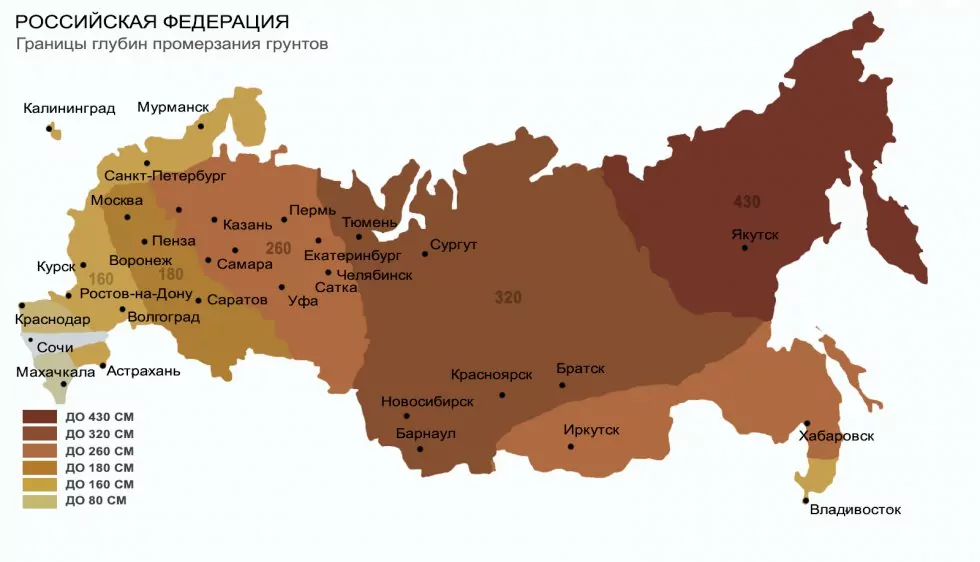

Далее установите границу промерзания почвы для вашего региона, воспользовавшись таблицами по климатологии. Если полученный УГВ ниже, чем граница промерзания, значит зимой промерзает пласт сухого, не склонного к пучению грунта, что позволяет возводить здания на мелкозаглубленном фундаменте.

Если же УГВ выше уровня промерзания грунта, значит вы имеете дело с склонной к пучению почвой, в которой необходимо использовать фундаменты глубокого заложения.

Виды и классификация грунтов

Грунты подразделяются на природные и техногенные

Природные грунты

Включают скальные, дисперсные связные (глинистые, пылеватые), дисперсные рыхлые и биогенные.

Скальные грунты — породы с жесткими связями в монолитных и трещиноватых геологических массивах, по происхождению интрузивные и эффузивные кристаллические или метаморфические.

Грунт дисперсный связный (глинистый, пылеватый) — состоит из слабо связанных минеральных частиц; образуется в результате выветривания и разрушения скальных грунтов с последующей транспортировкой водным или эоловым путем.

Рыхлые дисперсные грунты — минеральные разногенетические пески и крупнообломочные накопления.

Пески — породы, в которых масса частиц размером менее 2 мм составляет свыше 50 % объема породы; в крупнообломочных (щебень, дресва, галька и др.) масса элементарных форм более 2 мм превышает 50 %.

Биогенные грунты — органические соединения в виде неразложившихся растительных и животных остатков организмов, а также продуктов их разложения и преобразований (ил, сапропель, торф, заторфованные породы).

Грунт техногенный

Естественные породы, измененные и перемещенные при производственно-хозяйственной деятельности, и антропогенные образования (насыпные, намывные, бытовые и промышленные отходы, шлаки, шламы — золы и золошлаки).

В нормативных и методических документах также рассматриваются грунты, теряющие устойчивость при замачивании, с деформацией при взаимодействии с водой (набухающие, просадочные, тиксотропные), различающиеся по температурному и водно-солевому режиму (пучинистые при промерзании, многолетне- и сезонномерзлые, засоленные и др.).

Состав и сложение определяют качество грунта при их использовании. Важными их свойствами являются физические (плотность, теплопроводность и др.), физико-химические (коррозионные, набухаемость, склонность к усадкам при промерзании, пластичность, липкость), водные (водопроницаемость, суффозионная неустойчивость) и механические (упругость, деформируемость, сжимаемость, просадочность, сопротивления на разрыв и сдвиг, ползучесть).

Подробнее про техногенный грунт читайте в отдельном материале.

Для обеспечения устойчивости грунта, как оснований сооружений, используют разные способы их закрепления — механическое уплотнение и насыщение глинистыми растворами, инъекционные закрепления закачкой в грунт цементных растворов методом геокомпозит, замораживания и др.

Основные характеристики грунтов

Изучение свойств грунтов необходимо для выбора технологии строительства и расчета стоимости земляных работ.

Гранулометрический состав – процентное содержание частиц различных фракций.
Водопроницаемость – способность пропускать влагу через поры.
Связность – характер и прочность структурных связей, влияющие на прочность основания.
Пористость – соотношение воздушных пор к общему объему.
Пластичность – степень деформации при повышении нагрузки.
Усадка – уменьшение объема при высыхании и сжатии.

Классификационные признаки грунтов помогут определиться с типом фундамента.

Скальные

Плотные породы, образованные в результате магматических извержений, метаморфических процессов или возникновения цементационных связей в осадочных фрагментах. Они характеризуются низкой усадкой, не теряют прочности при насыщении водой. Минусом скальных пород является сложность разработки. Благодаря прочности основания фундамент под дом закладывается на поверхности.

Полускальные

Группа пород, уступающих по сцементированности связей скальным аналогам. Они состоят из одного или нескольких минералов (гипс, известняк-ракушечник, мел, алевролит). Негативная особенность полускальных грунтов – растворимость и размягчаемость при взаимодействии с водой. Просадочность и понижение несущей способности учитывают при выборе глубины заложения основания здания.

Песчаные

В составе грунта мелкие частицы кварца и других минералов. Их размер составляет 0,05-2 мм, структура несвязанная. Песчаная почва с крупными частицами обладает хорошей несущей способностью. Она подходит для возведения любого дома, если на участке низкий уровень грунтовых вод. Пески крупной и средней фракции непластичные, почти не размываются водой, не вспучиваются.

Глинистые

Разновидность связанных грунтов, состоящая из мелких пылеватых частиц силикатов. В зависимости от количества влаги почва бывает твердой, пластичной или текучей консистенции. Глина сжимается под нагрузкой, скорость ее уплотнения небольшая, поэтому осадка зданий затягивается. В твердом состоянии глинистая почва является прочным основанием. При попадании воды в поры под действием отрицательных температур происходят процессы пучения.

Крупнообломочные

Обломки скальных пород, среди которых преобладают части размером больше 2 мм. Примером служит гравий, щебень, галька. Прочность грунта зависит от природы обломков. Скальные части магматического происхождения обладают высокой прочностью. Плотность почвы связана с равномерностью укладки фрагментов. Она характеризуется слабой сжимаемостью и хорошей водопроницаемостью.

Насыпные грунты

НАСЫПНЫЕ ГРУНТЫ (а. fill-up soils; н. Aufschuttboden, geschuttete Воden; ф. terres rapportees; и. suelos falsos, terrenos de relleno) — образуются путём отсыпки сухим способом природных грунтов, минеральных отходов промышленных производств, твёрдых бытовых отходов.

Используются для планировки территории перед их застройкой или хозяйственным освоением, возведения земляных сооружений (насыпей автомобильных и железных дорог, плотин, земляных валов и др.), устройства искусственных оснований под фундаменты (песчаные, гравийные, шлаковые, грунтовые подушки), выполнения обратных засыпок котлованов.

Насыпные грунты подразделяются: на планомерно возведённые насыпи (обратные засыпки котлованов, подсыпки при планировке территории, подушки под фундаменты, земляные сооружения дорог, плотин и др.), характеризующиеся однородным составом, сложением и равномерной сжимаемостью; отвалы грунтов и отходов различных промышленных производств, имеющие однородный состав и сложение, но неравномерную плотность и сжимаемость; свалки грунтов, отходов производств и бытовых отходов, характеризующиеся неоднородным составом, сложением, неравномерной плотностью, сжимаемостью и повышенным содержанием органических веществ.

Особенности устройства

Как показывает мировая практика строительства, прочность фундаментной основы увеличивается за счет ширины его железобетонной подошвы.

Такая особенность соблюдается с той целью, чтобы предотвратить повреждения постройки из-за подвижек грунта.

Чтобы с максимальной точностью определить параметры фундаментного основания, учитывают определенные факторы, к которым относятся:

тип и состояние почвенного состава;
проект запланированного к строительству здания;
марка бетонной смеси;
процентное соотношение арматуры для армирования.

Строительные работы любого сооружения начинают с возведения фундамента, и очень важно осознавать всю ответственность и важность правильно проведенным расчетов. Лучше всего такую работу доверить опытным специалистам, чтобы избежать в дальнейшем неприятностей

Расчет ленточного фундамента и конструирование

Исходные данные для расчета

Прежде всего необходимо определить ширину подушки ленточного фундамента здания.

Нагрузка, приходящаяся на 1 п.м. длины верхнего обреза фундамента:

Нормативная Nn=… кН/м;
Расчетная Np=… кН/м.

Геологические условия: грунты основания … (удельный вес γ =…кН/м3, коэффициент пористости е=…).

Грунтовые воды расположены на глубине УГВ=…м от планировочной отметки.

Район строительства г.. (глубина промерзания d_f= .м).

Температура внутри помещения 20; пол первого этажа расположен по утепленному цокольному перекрытию (по грунту).

Подушка фундамента армируется сеткой С-1 с рабочей арматурой класса А-III (А 400) и распределительной Вр-1.

Факторы, которые необходимо учесть при расчете глубины залегания оснований

При строительстве фундаментов различной номенклатуры – столбчатых, ленточных или фундамента-плиты, необходимо учитывать следующие условия и параметры:

Геология строительной площадки.
Конструкция и архитектурные параметры будущего сооружения.
Глубина, на которую грунт промерзает.

Геология строительной площадки

Изучение геологии необходимо для выявления залегания пласта, на который ляжет основная нагрузка. Такой пласт принято считать несущим.

Условия определения несущего пласта:

Основание должно заглубляться в пласт не более, чем на 20 сантиметров при естественном давлении массы фундамента на грунт.
Фундамент закладывается в ровную траншею, глубина которой не может быть меньше 50 сантиметров.

Измерение уровня залегания грунтовых вод производится в обязательном порядке. В идеальном варианте фундамент должен закладываться выше пласта залегания. Но возникают условия, когда фундамент нижней кромкой подходит к верхнему слою залегания. Подобный вариант допускается только в случае, если пласт промерзания находится значительно ниже уровня залегания грунтовых вод. В противном случае избирается другая площадка под строительство.

Особенности конструкции возводимого здания

На глубину прокладки фундамента влияют следующие конструктивные параметры сооружений:

Организация цокольного этажа, его габариты и глубина заложения.
Необходимость обустройства дополнительных фундаментов под отдельно стоящее оборудование и сторонние сооружения.
Дополнительные нагрузки на фундамент, которые рассчитываются суммой нагрузок от снежного покрова, нагружения здания и его собственной массы.

Глубина, на которую промерзает грунт

Это один из ключевых факторов, который учитывается при расчете глубины залегания фундамента. Если почва склонна к выпучиванию при промерзании внутренней влаги, то ее определяют, как один из следующих видов грунта:

Пески, насыщенные влагой.
Пыль и мелкофракционный гравий, который быстро впитывает влагу.
Подвижная глина.
Жидкий и умеренно-жидкий суглинок.

Поскольку нижние слои под пластичным грунтом являются более прочными, то «ледяное выпучивание» происходит вбок и вверх, поднимая готовый фундамент сооружения. Это приводит к его разрушению, так как масса здания не дает ему подняться совместно с сооружением.

В итоге могут возникнуть следующие негативные проявления:

Деформация фундамента и его выкрашивание.
Перекос стен.
Трещины оконных и дверных проемов, нарушение их геометрии.

Скальный грунт

Как уже обозначила выше классификация грунтов, скальный грунт – это тип земли, обладающий жесткой структурой. Такая земля залегает как трещинными слоями, так и один сплошным массивом. Сюда определяются такие почвы как:

Магматические (например, диоиты, граниты и другие);
Метаморфические (сланец, кварц, гнейсы и прочие);
Сцементированные осадочные породы (конгломерат, песчаник и т.п.);
Искусственные.

Скальный грунт отличается устойчивостью к воде, абсолютной несжимаемостью, сюда же относится сопротивление различной степени сжатия. Земля, состоящая из скальной породы, не промерзает и будет очень надежным и прочным основанием, но только при условии, что в ней отсутствуют трещины. Если же таковые имеются, степень прочности значительно снижается.

Этот тип можно разделить на несколько подвидов по степени размягчаемости, количеству соли, растворимости и прочности.

Слабые водонасыщенные глинистые

Эта группа представлена илом, сапропелем, а также глинистыми грунтами в текучем или текучепластичном состоянии . Характерными свойствами такого типа сложных грунтов являются:

большая водонасыщенность: влажность от 0,8, больше 80% заполненных водой пор;
значение угла внутреннего трения 3°-14°, сцепления 0-0,02 МПа
частая большая мощность водонасыщенного слоя — до 20 м;
высокая сжимаемость грунта и малая прочность;
расчетные осадки сооружений разнятся иногда значительно с реальными, фактическими посадками.
неравномерная и очень большая осадка фундамента, построенного на водонасыщенном грунте.

Сапропель мы описывали и показывали чуть выше, приведем только его физические свойства:

Ил – органоминеральный грунт, с содержанием >3 % органики и >30% мелких частиц менее 0,01мм, с текучей консистенцией IL> 1, коэффициентом пористости е ≥ 0,9.

Какие варианты фундаментов используют в строительстве?

свайные фундаменты из железобетонных свай,
песчаные подушки,
дрены (песчаные сваи),
известковые сваи,
дренажные прорези

Стоит отметить, что имеет место быть процесс кольматации песка ( естественное попадание мелких частиц, особенно глинистых и пылеватых в поры и трещины оснований ) при устройстве песчаных подушек, свай, что со временем снижает устойчивость и прочность фундаментов.

Какой преимущественно на таком грунте уклон почвы и на что это влияет

Если выравнивать участок для строительства частного дома с другими типами почвы реально, то проводить такие работы с природными скальными грунтами может оказаться очень затратным занятием. Этот момент надо учитывать, ведь именно рельеф участка будет влиять на стиль и дизайн будущей постройки.

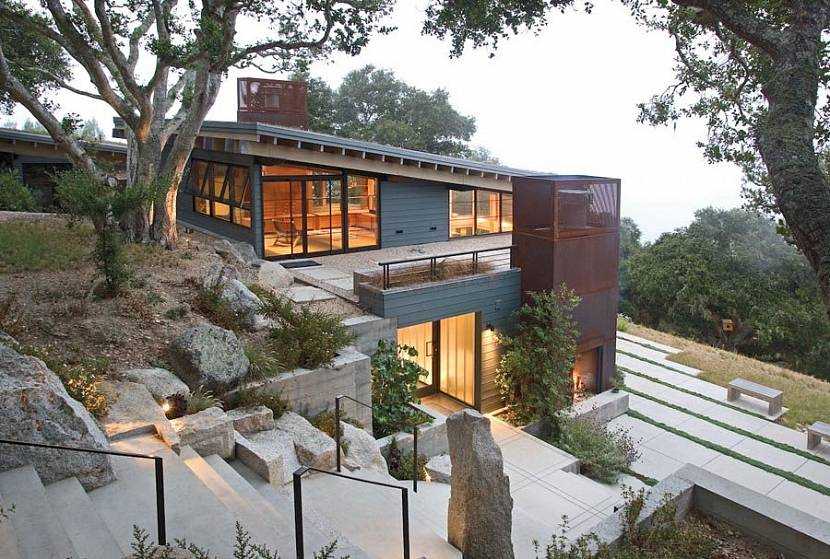

Но если участок со скальным грунтом с уклоном, то в этом есть и плюс, так как здесь можно будет строить дом с цокольным этажом не опасаясь оползней и прочих подобных нюансов.

Дом на скальном участке с уклоном обойдется дороже, но результат оправдает вашиИсточник yandex.ua

Если уклон небольшой и составляет 3-5%, то подготовительные работы по закладке фундамента дополнительно включают в себя подсыпку подушки из песка и гравия. При значительных перепадах – от 15% такой вариант не подойдет. В этом случае потребуется проводить более сложные работы, например, постройка многоярусных домов, которые разбиты на отдельные горизонтальные площадки, размещенные на горизонтальных поверхностях. При этом лучше всего использовать ступенчатый фундамент.

Как определить вид почвы

Перед планированием фундамента лучше провести инженерно-геологический анализ, так как для каждого типа грунта подходят определенные виды основания. Определить, какой вид почвы на участке, можно с помощью исследования процентного соотношения песка, глины и ила, а также тактильно-визуальным способом.

Провести подобное исследование можно самостоятельно или с помощью специалистов. При геологических изысканиях бурят несколько глубоких скважин — до пятнадцати метров — и добывают образцы грунта, а также грунтовых вод для последующего лабораторного анализа.

Геодезическое исследование позволяет не допустить серьезных ошибок, при которых затраты на их исправление могут быть значительно большими по сравнению с затратами на строительство самого фундамента. Для определения того, какой вид основы предпочтителен, нужна консультация специалистов.

Свойства песчаного грунта

Несущая способность — одно из главных свойств песчаного грунта. Характеризует возможную нагрузку, которую выдерживает грунт без негативных последствий. Высокая несущая характеристика грунта не допускает просадки фундамента, грунт сохраняется в целости и предупреждает смещение слоев. Первым показателем является уплотненность слоев. Наибольшее давление выдерживают грунты с высокой плотностью. Второй — увлажненность. Менее подвержен изменениям и смещениям грунт с небольшим содержанием воды.
Сжимаемость грунта — это характеристика, показывающая, насколько грунт может сжиматься под нагрузкой. Глубина фундамента влияет на сопротивляемость сжатию. Большая глубина ведет к большей сопротивляемости.
За счет этого уменьшается степень просадки дома. Грунт с преобладанием песчаных фракций имеет небольшой показатель сжимаемости, соответственно оседание длится недолго.
Уровень морозного пучения — характеристика, зависящая от увлажненности почвы. Под воздействием низких температур частицы грунта, окруженные водой, расширяются, выталкивая друг друга на поверхность. В зависимости от насыщенности почвы водою пучение может быть сильным (при большом количестве влаги) и слабым (при малом количестве). Чтобы уменьшить силу морозного пучения на фундамент, рекомендуется заменять грунт непучинистым видом. На увлажненных почвах фундамент лучше строить ниже черты промерзания. Показатель пучинистости для песчаных почв обычно меньше, чем для остальных видов.
Уровень почвенных вод также влияет на показатель пучинистости.
Схема расположения грунтовых под и различных почв При близком их нахождении повышается уровень морозного пучения. Также уровень почвенных вод может изменяться в разное время года, размывать грунт, имея в своем составе агрессивные примеси — разрушать фундамент. Поднятие грунтовых вод в песчаных почвах может достигать пяти метров.

Песчаный грунт — горная рыхлая порода, которая содержит песок и суглинок в пропорции 3:1. Песок характеризуется сыпучестью. Он состоит из песчинок величиной от нескольких миллиметров до мелких частиц, похожих на пыль. Лучше строить фундамент на песке с крупными частицами.

Виды песчаного грунта

Можно построить практически любой фундамент на песчаном грунте

Для того чтобы узнать, какой вид выбрать, необходимо принимать во внимание структуру почвы, величину частиц и их проц Гравелистый вид песчаного грунта лучше всех отвечает требованиям для закладки фундамента, состоит из самых крупных частиц и имеет высокие несущие характеристики

Крупные песчаные грунты и грунты средней крупности тоже хороши для возведения дома, так как они не подвержены пучинистости, хорошо отводят воду, устойчивы к сезонным смещениям, в них практически не встречаются зыбучие пески и плывуны. Мелкозернистый песок не пропускает воду, а удерживает ее, впитывая в себя.

Поэтому мелкий тип песчаного грунта больше подвержен морозному пучению. При монтаже фундамента на такой почве траншею необходимо выложить полиэтиленовой пленкой для изоляции основания от взаимодействия с водой.

Пылеватый вид почвы напоминает по виду пыль, его еще называют лессовидным. Для монтажа фундамента подходит меньше всего. Впитывая влагу, он надолго ее удерживает, образуя грязь, по виду напоминающую глину. Имеет очень низкую степень несущей способности.

Критерии состояния почвы

Учитывая, что самые популярные и дешевые в строительстве – это ленточные фундаменты и столбчатые с перевязкой, то и встретить их сейчас не проблема, но далеко не всегда они способны выдерживать допустимые нагрузки, а свойства конкретной почвы не позволяют возводить большие дома.

Популярные основания не всегда будут оптимальными для конкретной территории, ведь они не всегда способны выдерживать большие постоянные нагрузки на мягких почвах. Поэтому, кроме критерия «цена-качество», фундаменты также подбираются по критериям состояния почвы, а именно:

какой тип грунта на площадке приоритетнее;
состояние и высота залегания грунтовых вод;
вертикальная структура почвы;
глубина промерзания;
наличие просадочных пород;
тип здания, его масса и размеры;
характеристики основания и наличие твердых пород на различных глубинах.

Застройщику или хозяину участка важно знать, есть ли возможность присутствия одновременно разных типов грунтов

Определение типа грунта на глаз

Даже далекий от геологии человек, сможет отличить глину от песка. Но определить на глаз долю глины и песка в грунте уже не каждый сможет. Какой грунт перед вами суглинок или супесь? И каков процент чистой глины и ила в таком грунте?

Для начала обследуйте соседние жилые участки. Опыт создания фундамента соседей может дать полезную информацию. Покосившиеся заборы, деформации фундаментов при неглубоком их заложении и трещины в стенах таких домов говорят о пучинистых грунтах.

Потом нужно взять пробу грунта со своего участка, желательно ближе к месту будущего дома. Некоторые советуют сделать ямку, но узкую ямку глубокой не выроешь, да и что с ней потом делать?

Я предлагаю простой и очевидный вариант. Начните своё строительство с выкапывания ямы под септик.

У вас получится колодец с достаточной глубиной (не менее 3 метров, можно больше) и шириной (не менее 1 метра), который дает кучу преимуществ:

простор для взятия проб грунта с разной глубины;
визуальный осмотр сечения грунта;
возможность проверки грунта на прочность не вынимая грунт, в том числе и боковых стенок;
яму вам обратно закапывать не нужно.

Только установите в колодец в ближайшее время бетонные кольца, чтобы колодец не осыпался от дождей.

Определение грунта по внешнему виду

Состояние сухой породы

Глина	Твёрдая в кусках, при ударе колется на отдельные комья. Комочки раздавливаются с большим трудом. Очень трудно растираются в порошок.
Суглинки	Комья и куски сравнительно тверды, при ударе рассыпаются, образуя мелочь. Растертая на ладони масса не дает ощущения однородного порошка. Песка на ощупь при растирании мало. Комочки раздавливаются легко.
Супесь	Сцепление между частицами слабое. Комья легко рассыпаются от давления рукой и при растирании чувствуется неоднородный порошок, в котором явно чувствуется присутствие песка. Супесь пылеватая при растирании напоминает сухую муку.
Песок	Песчаная саморассыпающаяся масса. При растирании в ладонях ощущение песчаной массы, преобладают крупные песчаные частицы.

Состояние влажной породы

Глина	Пластичное, липкое и мажущее	Шар при сдавливании не образует трещин по краям. При раскатывании даёт прочный и длинный шнур диаметром < 1 мм.
Суглинки	Пластичное	Шар при сдавливании образует лепёшку с трещинами по краям. Длинного шнура не образуется.
Супесь	Слабо пластичное	Образуется шар, который при лёгком надавливании рассыпается. Не скатывается в шнур или трудно скатывается и легко распадается на кусочки.
Песок	При переувлажнении переходит в текучее состояние	Не скатывается в шар и шнур.

Метод осветления воды

Метод определения типа грунта по скорости осветления воды за 1 минуту в пробирке (или стакане), в которую помещают щепотку почвы.

Грунт	Осветляется
Песок	полностью
Супесь	до 50-70 мм
Супесь мелкая	до 50-70 мм
Супесь пылеватая	до 50-70 мм
Суглинистый	до 10-20 мм
Суглинисто-пылеватый	до 20-50 мм
Тяжелосуглинистый	до 1-3 мм
Глина	Осветляется до 1 мм или совсем не осветляется

Тип строения

Разумеется, нагрузка на фундамент легкой каркасной конструкции и дома со стенами в 2,5-3 кирпича с перекрытиями из бетонных плит отличаются. Поэтому прежде чем выбрать какой-то тип фундамента, необходимо определиться и с самим строением. Строить тяжелый кирпичный 2-х этажный дом на зыбком осушенном болоте может только отчаянный оптимист. Тут скорее бы подошел легкий каркасный дом на проветриваемом фундаменте — плите.

Так же на выбор типа фундамента влияет желание застройщика иметь подвал, цокольный этаж или погреб. Ведь фундамент не обязательно должен быть либо только ленточным, либо только столбчатым. К выбору фундамента следует подходить творчески, потому что стоимость устройства того или иного вида фундамента различаются даже не в разы, а в десятки раз.

Если в местности, где вы собираетесь возводить дом, уже есть жилые строения, есть смысл поинтересоваться устройством их фундамента. Таким образом, вы узнаете, есть ли у их владельцев какие-то проблемы с фундаментом. Любой фундамент надо стараться устроить так, чтобы его нижняя часть располагалась ниже глубины промерзания. Свойства грунта на такой глубине стабильны, предсказуемы и такой правильно устроенный фундамент решает практически все возможные проблемы. Но это уже определяется бюджетом строительства.

Скальные грунты

Самые надежные, но и самые редкие на территории Северо-Западного региона грунты. Скальная основа отличается прочностью, устойчивостью к размыву и деформации, долговечностью и безопасностью для строительства. Залегают такие грунты сплошным массивом, поэтому строить фундамент можно без дополнительного заглубления, сразу на поверхности грунтовой основы.

Скальные грунты — монолитные породы или в виде трещиноватого слоя с жесткими структурными связями, залегающие в виде сплошного массива или разделенные трещинами. К ним относятся магматические (граниты, диориты и др.), метаморфические (гнейсы, кварциты, сланцы и др.), осадочные сцементированные (песчаники, конгломераты и др.) и искусственные.

Они хорошо держат нагрузку на сжатие даже в водонасыщенном состоянии и при отрицательных температурах, а также не растворимы и не размягчаются в воде.

Крупнообломочные — несвязные обломки скальных пород с преобладанием обломков размером более 2 мм (свыше 50%).

По гранулометрическому составу крупнообломочные грунты подразделяют на:

валунный d{amp}gt;200 мм (при преобладании неокатанных частиц — глыбовый),
галечниковый d{amp}gt;10 мм (при неокатанных гранях -щебенистый)
гравийный d{amp}gt;2 мм (при неокатанных гранях — дресвяный). К ним можно отнести гравий, щебень, гальку, дресву.

Эти грунты являются хорошим основанием, если под ними расположен плотный слой. Они сжимаются незначительно и являются надежными основаниями.

При наличии в крупнообломочных грунтах песчаного заполнителя более 40% или глинистого заполнителя более 30% от общей массы воздушно-сухого грунта в наименовании крупнообломочного грунта добавляют наименование вида заполнителя, и указывают характеристики его состояния. Вид заполнителя устанавливают после удаления из крупнообломочного грунта частиц крупнее 2 мм.

Крупнообломочный грунт может быть пучинистым, если мелкая составляющая — пылеватый песок или глина.

Конгломераты

Конгломераты — крупнообломочные породы, группа скалистых разрушенных, состоящих из отдельных камней разной фракции, содержащие более 50% обломков кристаллических или осадочных пород, не связанных между собой или же сцементированных посторонними примесями.

Хрящеватые грунты

Хрящеватые грунты — это смесь глины, песка, обломков камней, щебня и гравия. Они плохо размываются водой, не подвержены вспучиванию и вполне надежны.

Они не сжимаются и не размываются. В этом случае рекомендуется закладка фундамента с заглублением, как минимум, в 0,5 метра.

Скальные, представляющие сплошные изверженные кристаллические породы, отличаются высоким сопротивлением, ничтожной сжимаемостью, стойкостью по отношению к воде и водонепроницаемостью, поскольку слои не разбиты трещинами. Скальные, представляющие осадочные породы, являются слоистыми образованиями. Сюда относятся песчаники, кремнистые породы, углекислые-породы, мергели, глинистые сланцы. Сам материал в большинстве практически водонепроницаем, поскольку слои не разбиты трещинами. Обычно осадочные скальные породы разбиты трещинами.

Следствия ошибок устройства фундаментов

Разломы, перекосы, трещины стен и перегородок
Нарушение теплоизоляции здания вследствие образования щелей, зазоров, трещин
Трещины в цокольной части
В весенний период затруднено нормальное закрывание дверей и окон
Отклеивание обоев
Выкрашивание (рассыпание) бетона
Боковое выжимание и перекос блоков силами морозного пучения
Просадка углов дома
Наклон дома силами пучения, неравномерно действующими с северной и южной сторон
Боковой сдвиг

Метки: виды грунта, виды фундаментов, выбор фундамента, Глубокозаглубленный ленточный фундамент, грунт, конструкции фундаментов, Материал фундамента, Мелкозаглубленный ленточный фундамент, монтаж фундамента, Рындбалка, столбчатый фундамент, строительство фундамента, типы фундаментов, фундамент, фундамент дома, характеристика грунта

На что влияют свойства грунтов при строительстве фундамента

Выбор фундамента в зависимости от типа грунта От состава и характеристик залегающей породы зависит прочность и долговечность возводимого здания. Недостаточная несущая способность, пучинистость или склонность к проседанию приводит к появлению трещин, перекосам и другим проблемам с целостностью стен дома и фундамента.

Также от геологических особенностей участка зависит метод выемки земли, выбор техники. Разработка котлована ведется ручным, машинным или взрывным способом. В зависимости от плотности почвы в частном строительстве применяются лопаты, кирки, ломы, отбойные молотки. Плотность почвы влияет на формирование стен и откосов котлована. В крупнообломочных грунтах допустимы вертикальные стенки без укрепления глубиной до 2 м, а в песчаных только 1 м.

Прочные грунты (скальные, крупнообломочные, песчаные) подходят для возведения домов различной этажности и не имеют особых требований к фундаменту. На слабых почвах, при высоком уровне грунтовых вод устраивают столбчатые, свайные основания или монолитную железобетонную плиту. Для глинистой почвы, подверженной пучению, необходимо закладывать заглубленный ленточный фундамент ниже точки промерзания.

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
Удаление воздушных пузырьков производится путем трамбования смеси.
Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см
