Отопление в частном доме своими руками

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

  • перфоратор;
  • уровни – реечный и ватерпас;
  • рулетка;
  • разводной ключ «попугай»;
  • отвертки, плоскогубцы;
  • для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

  • кронштейны для крепления труб и радиаторов;
  • дюбели;
  • пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

  1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
  2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
  3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
  4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.


Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

  1. Длина контура не может превышать 30 м.
  2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
  3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
  4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
  5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
  6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Критерии выбора котлов: на что обратить внимание

Главным критерием выбора нагревателя служит вид топлива, на котором котел будет работать. Существует несколько вариантов:

  1. Газовое оборудование – классический или конденсационный котел.
  2. Электрическое – ТЭНовый или электродный.
  3. Твердотопливное – Классический (дрова, уголь, брикеты), пиролизный, котел длительного горения.
  4. Дизельное – классический, конденсационный (как и газовое).

Газовый котелЭлектрический котелТвердотопливный нагревательДизельное оборудование

Следует четко рассчитать площадь отапливаемых помещений для вычисления необходимой мощности. При большом объеме площадей лучше выбрать котел с двумя контурами – это позволит равномерно распределить нагрузку на нагреватель и в итоге получить равномерное распределение тепла.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

  • делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
  • ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Какой вид лучше

Выбирая схему укладки, необходимо рассмотреть одновременно несколько факторов, которые касаются дома. Здесь все зависит от бюджета, количества этажей в доме и его площади, работы электроснабжения и т.д. Специалисты выработали несколько рекомендаций, которые помогут определиться с выбором:

  • Если вы не собираетесь обращаться к специалистам, а делать все самостоятельно, то лучше выбрать лучевую систему. Даже если в процессе укладки будут допущены ошибки, то схема все равно будет корректно работать и функционировать.
  • Если система электропередачи в вашем доме нестабильна, то лучше выбрать систему с естественной циркуляцией.
  • При обустройстве зданий с большой площадью и нагревательными панелями отлично подойдет система Тихельмана. Если здание маленькое, то этот вариант вам не подойдет – он потребует слишком больших расходов, которые не окупятся.
  • Для дачного частного дома используют тупиковый вариант с открытой прокладкой труб.
  • Если вы хотите установить в коттедже технологию теплого пола, водяные калориферы или радиаторы, то здесь наиболее приемлемым станет коллекторный или тупиковый варианты.

Выбор труб для системы отопления

В системе можно применить трубы из следующих материалов:

  • сталь;
  • нержавейка;
  • медь;
  • полипропилен;
  • металлопластик.

Выбор труб для системы отопления

Трубу из стали и нержавейки целесообразно применить для обвязки котлов отопления, можно изготовить коллекторы. Для всей системы отопления применение данных материалов обходится довольно дорого, и работа требует больших трудозатрат.

Медь можно использовать при монтаже трубопроводов внутри дома, получается отличный внешний вид, только этот вариант не всем подходит в смысле затрат.

В настоящее время самыми популярными являются полипропиленовые трубы. Особенность соединения ПП позволяют выполнить монтаж отопления без особых усилий своими руками. Подробно о пайке ПП можно узнать в статье: «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу».

Имеется много положительных моментов при их использовании в системе отопления:

  • относительно доступная стоимость;
  • простота монтажа;
  • долговечность;
  • хороший внешний вид.

Труба из металлопластика тоже заслуживает свое место при устройстве системы отопления, но данный вид более «капризен» при монтаже и эксплуатации. В случае их применения необходимо приобретать материал у надежных производителей.

В отличие от монтажа полипропиленовых труб, металлопластик следует доверить специалистам. Полипропиленовые трубы возможно смонтировать и самостоятельно.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Материалы и комплектующие

Полимерные трубы и фитинги к ним

Вид и количество материалов, комплектующих и оборудования для двухтрубной отопительной системы, определяется на этапе проектирования.

Для монтажа отопительной двухтрубной системы необходимо приобрести:

  • котел
  • радиаторы
  • расширительный бак
  • трубы
  • фитинги
  • сгоны
  • воздухоотводчики
  • аварийный клапан
  • циркуляционный насос (опционально)

Критерии выбора

Котел выбирают с учетом доступности и стоимости топлива, расчетной мощности системы, требований к уровню автоматизации. Наибольшей популярностью пользуются газовые и твердотопливные котлы.

Виды радиаторов

Радиаторы, представленные на рынке, изготавливаются из:

  • чугуна
  • алюминия
  • стали
  • меди
  • сочетания стали (труба) и алюминия (оребрение)

При выборе радиатора обращают внимание на технические характеристики, долговечность и надежность прибора, удобство в монтаже, дизайн, принцип подключения. К примеру, из-за инертности чугунных батарей на них нет смысла устанавливать термостаты для регулировки микроклимата

Стальные и биметаллические радиаторы склонны к коррозии, и их лучше использовать в составе отопительных систем закрытого типа.

Полипропиленовые трубы

Для прокладки трубопровода используются трубы:

  • стальные (из обычной или легированной нержавеющей стали)
  • медные
  • полипропиленовые, армированные стекловолокном или алюминиевой фольгой
  • из сшитого полиэтилена
  • металлопластиковые

При выборе учитывают долговечность, устойчивость к коррозии, пригодность к скрытой прокладке (под стяжкой), стоимость. Монтаж полимерных труб можно выполнить самостоятельно, а прокладка металлического трубопровода требует навыка работы со сварочным аппаратом (для крепления стальных элементов) или устройством для пайки меди. Фитинги должны соответствовать трубам.

ТОП-10 Лучших пистолетов для монтажной пены: обзор зарекомендовавших себя моделей | Рейтинг

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Варианты отопительных разводок

1. Лучевая система

Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.

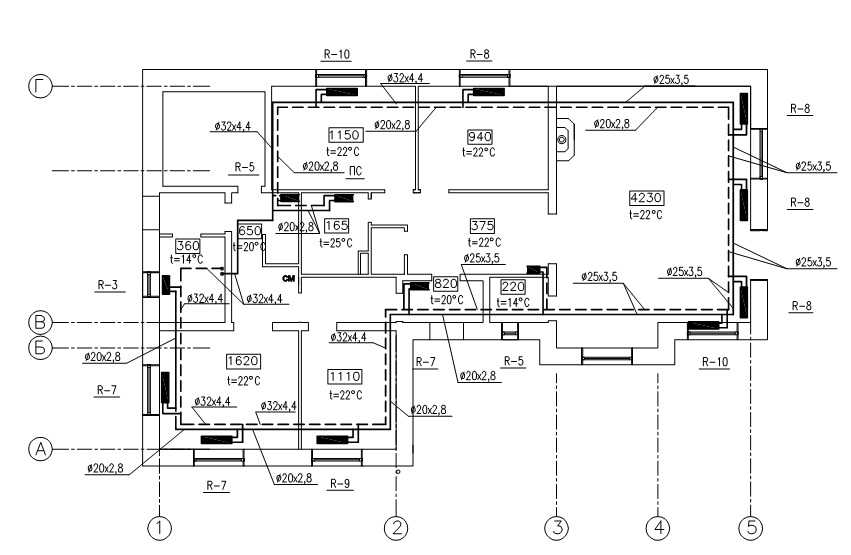

Коллекторная (лучевая) схема отопления одноэтажного дома:

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

Двухтрубная схема отопления одноэтажного дома:

  • большой расход трубы и материалов;
  • без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

  • тепло практически не теряется;
  • простота и быстрота монтажных работ;
  • экономное использование;
  • при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
  • экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
