Изготовление ферм из профильной трубы своими руками

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

Порядок выполнения работ

Чтобы сварить ферму для навеса правильно, нужно придерживаться следующего порядка действий:

Нарезаются основные стойки, на которых будет находиться вся конструкция. Для шестиметрового навеса потребуется шесть стоек. Лучше взять профильную трубу 80 х 80 или 100 х 100 мм.
Опоры бетонируются в землю на глубину 800 мм. Четыре стойки должны располагаться по углам металлоконструкции, а две посередине длинных балок. Чтобы равномерно распределить нагрузку, стойки не обязательно устанавливать на самый угол, а можно отступить внутрь на 600 мм. Это уменьшит нагрузку на провисание по всей длине.
Высота стоек берется исходя из потребностей владельцев и вида транспортного средства. Для легкового автомобиля достаточно 210 см. Небольшой микроавтобус заедет под 250 см (это чистый размер без учета забетонированного участка). Опоры монтируются по уровню и дается достаточно времени, чтобы раствор застыл

Важно выставить одинаковую высоту опор над уровнем пола, чтобы избежать перекоса крыши. Но незначительную погрешность можно устранить путем подкладывания в зазор металлического квадрата.
Если навес монтируется рядом с кирпичной стеной, то роль опор с оной стороны могут играть закладные, которые устанавливаются в несущую конструкцию на уровне, соответствующем забетонированным опорам с противоположной стороны.
Элементы фермы собираются на земле

Раскладываются нижняя и верхняя балки, между которыми ввариваются вертикальные стойки.
Когда неравнобедренный треугольник готов, привариваются раскосые перемычки. Эта ферма откладывается в сторону и изготавливается следующая.
Когда все шесть ферм готовы, между опорами необходимо протянуть длинные продольные балки, соединяющие три стойки в ряд. Они послужат основой для расстановки.
Поочередно поднимаются и привариваются фермы на расстоянии 150 см друг от друга.
Сразу происходит их скрепление поперечными перемычками, привариваемыми через каждые 50 см по всей длине верхнего пояса.
Швы вверху тщательно зачищаются болгаркой, чтобы выступы не мешали прижимать кровельный материал.
Все изделие красится и в верхнем профиле сверлятся отверстия для фиксации перекрытия.
Поликарбонат прикручивается на специальные термошайбы.

Изготовление подобной фермы доступно даже начинающему сварщику

Важно следить за хорошим проваром нижнего пояса к опорам, на который будет приходиться ключевая нагрузка. Но благодаря собственным усилиям получится сделать простой и надежный навес

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Смотрите это видео на YouTube

Рекомендации по процессу установки

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

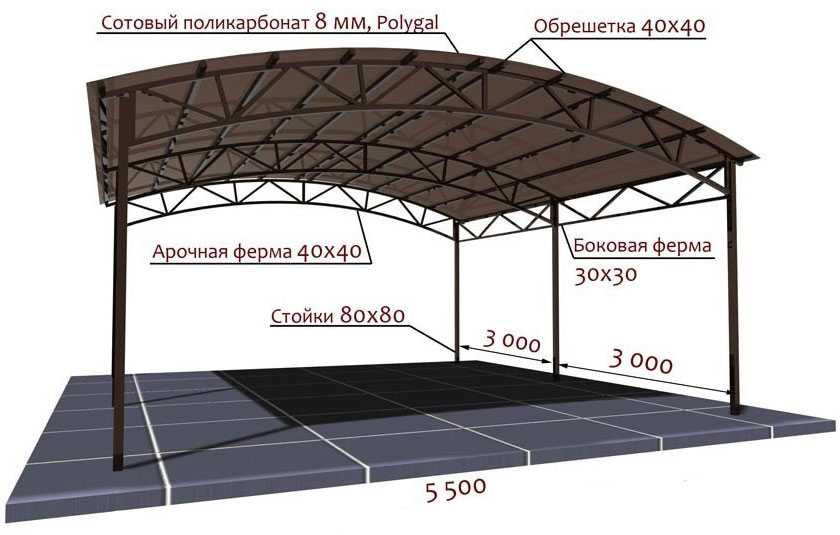

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

Смотрите это видео на YouTube

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Смотрите это видео на YouTube

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

Смотрите это видео на YouTube

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

Основные преимущества двускатной фермы:

Несмотря на то, что двускатная ферма похожа на металлическую балку, для частного строительства чаще применяют именно фермы. И тому есть ряд причин:

• Надёжность. Многолетний опыт людей в этой сфере показывает, что данный вариант практичнее аналогов. Как минимум, потому что балка — это целый, единый элемент, а ферма совокупность множества промежуточных креплений.
• Вес. Внутри трубы пустые, потому весят гораздо меньше.
• Устойчивость к временным повреждением. За счёт специально покрытия, двускатная ферма не гниёт и не ржавеет. Также, в отличие от деревянной балки, отсутствуют жуки, которые будут портить материал.
• Быстрая сборка. Ферма двускатная, металлическая быстро сваривается с другими элементами конструкции. Быстрое монтирование ещё обеспечивает относительна маленький вес и возможность легко корректировать размеры конструкции.
• Устойчивость к нагрузкам. Из-за этого фактора, фермы арочные металлические используются в строительстве навесов, арок.

Будет правильно сравнить с деревянными балками, которые со временем теряют ухоженный внешний вид и прочность. Металлическая система стропильных труб позволяет долго не задумываться о состоянии сооружения.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

• Высокая эффективность при малых финансовых и трудовых затратах;
• Быстрая скорость установки.
• Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

• 1) Выкапывают яму на рассчитанную глубину;
• 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
• 3) Выставляют металлический каркас для усиления «стакана»;
• 4) Монтируют опалубку;
• 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
• 6) Производят заливку бетона.

Расчет для навеса ↑

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона. При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°. Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм; менее 5,5 м – 40 на 40 на 2 мм; свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

При расчетах должны учитываться:

• закупочная стоимость одной тонны металла; расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Расчет значений для стоек навеса

Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.

Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.

Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Поликарбонатная ферма

Чтобы собрать ферму для навеса из поликарбоната, нужно составить подробную схему. Каждая деталь, указанная в схеме, должна иметь точные размеры. Детали со сложной конструкцией прорисовывают в дополнительном чертеже.

Чтобы выбрать тип конструкции и количество составляющих деталей, необходимо сделать расчеты. Дополнительно изучают уровень атмосферных осадков в своем регионе. Эти данные помогут создать конструкцию необходимой прочности. Самая упрощенная разновидность фермы — дуга (труба) с круглым или квадратным сечением. Несмотря на то что это самый дешевый вариант из всех, трубы из поликарбоната не очень надежные.

Распределение нагрузки:

1. Вся нагрузка воздействует на опоры конструкции и направляется вниз. Из-за этого происходит ее равномерное распределение. Следовательно, опорные столбы имеют хорошее сопротивление против сжатия. Это позволяет выдерживать дополнительный вес от снежного покрова.
2. Так как дуги менее жесткие, нагрузка распределяется неравномерно. Из-за этого под воздействием нагрузки они разгибаются. В итоге появляется сила, которая воздействует на опоры, расположенные вверху конструкции.

При расчете фермы из поликарбоната учитывают высоту и длину каркаса, а также угол наклона решетки и расстояние между модулями. Пример расчета:

1. Длина каркаса должна точно совпадать с длиной пролета (интервал, перекрывающий профиль).
2. В зависимости от разработанного угла и характеристик очертания определяют высоту конструкции. Если сооружение треугольное, то его высота варьируется от 1/5 или ¼ части длины. Соотношение кровли прямой формы составляет 1/8 часть.
3. Угол наклона решетки к поясу варьируется от 35 до 50 градусов. Средняя величина составляет 45 градусов.
4. Ширина панели поможет правильно рассчитать промежуток между узлами. Они всегда идентичны. Если каркас имеет большую длину пролета (25-30 метров и более), то для него требуется строительный подъем. Его рассчитывают дополнительно. Эти расчеты помогут определить уровень нагрузки и подобрать подходящую величину профильных труб.

К примеру, расчет для односкатного каркаса размером 4×6 м происходит следующим образом. Конструкцию создают из профиля 3×3 см. Его толщина составляет 0,12 см. Длина нижнего пояса составляет 310 см, а верхнего — 390 см. Между поясами монтируют вертикальные опоры. Высота самой большой будет составлять 60 см, остальные три равномерно укорачивают. После установки опор появляются места, которые нужно укрепить. Их оснащают раскосыми перемычками (тонкий профиль с сечением 2×2 см). В местах, где соединяются пояса, стойки не устанавливают.

Если навес длинный (6-7 метров), то устанавливают 5 таких конструкций. Их располагают с расстоянием в 1,5 м. Каждый модуль закрепляют поперечными перемычками. В качестве перемычек применяют профиль с сечением 2×2 см.

Это интересно: летние навесы из поликарбоната для дачи и отдыха.

Важные условия при строительстве навеса

Зная, как варить фермы для навеса, можно разрабатывать достаточно сложные сооружения, но желательно каждый проект согласовывать со специалистами. Безопасные металлоконструкции должны соответствовать требованиям ГОСТ 23118-99, техническая документация содержит все правила сборки элементов.

Минимальный уклон скатного навеса составляет 25-30°, это обеспечит постепенный равномерный сход снега

Толщина стенок профильных труб, используемых для каркаса должна составлять не менее 3 мм, это важное условие прочности

Для перемычек фермы можно использовать трубы с толщиной стенки 2 мм

Важно знать, что расстояние между фермами не должно составлять более 1,75 метра, в противном случае нагрузка на каркас может оказаться неравномерной, и поликарбонат начнёт провисать из-за большого веса

Поликарбонатные листы или другой кровельный материал должны выступать за пределы каркаса минимум на 10-15 см с каждой стороны – это позволит уберечь металлические элементы от попадания дождевой влаги и последующего воздействия коррозии. Боковые части поликарбонатных листов закрываются специальными профилями, чтобы в ячейках не скапливались пыль и мусор.

Как сварить ферму для навеса своими руками? На первый взгляд эта работа может показаться очень сложной, но при наличии навыка работы со сварочным аппаратом и хотя бы минимальных знаний в проектировке с ней можно справиться без привлечения специалистов.

Полезные советы по изготовлению своими руками ферм из профильных труб

• Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
• Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
• При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
• Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
• При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

• фундамента;
• опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
• боковых соединительных элементов – откосов и ферм;
• стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
• кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Это интересно: Цветной лак для наружных и внутренних работ

Пример расчёта фермы для создания простого односкатного навеса

Рассмотрим подробнее процесс строительства односкатного навеса, размер которого составляет 6х4 метра – это самое распространённое решение для временного хранения автомобиля. В качестве кровельного материала используется поликарбонатный лист, его ширина составляет 2, 1 метра.

Следовательно, фермы должны располагаться под краем каждого листа, а также посередине. Для расчёта можно использовать программное обеспечение, которое позволит наглядно представить каждый элемент и провести необходимые расчёты.

Как правильно варить фермы для навеса? Для строительства используются профильные трубы сечением 30х30 мм, длина верхних труб составляет 3900 мм, нижних – 3100 мм. Расстояние между ними составит 150 мм, по краям будут приварены наклонные распорки.

Для наклонных распорок можно использовать профильные трубы сечением 20х20 мм, они будут располагаться под углом в 25 градусов. Они должны быть приварены зигзагообразно между верхней и нижней трубой фермы.

Основой металлического каркаса станут две продольные профильные трубы сечением 30х30 мм. Между фермами будут располагаться продольные перемычки, длина которых с учётом снеговой нагрузки составит полметра. Вертикальные стойки навеса изготавливаются из такой же трубы, они должна располагаться под каждой фермой с двух сторон.

Стойки необходимо забетонировать на глубине 60-80 см, тогда они смогут выдерживать даже очень большую нагрузку. Можно использовать и другой вариант: в грунт устанавливаются бетонные закладные, к которым прикрепляются металлические стойки.

После подготовки всех материалов можно переходить к сварочным работам. Сваривать металлический каркас имеет право только человек со специальным образованием, нужно обязательно позаботиться обо всех средствах индивидуальной защиты.

В некоторых случаях большая часть элементов каркаса собирается на земле и только потом поднимается на опоры. Это позволяет упростить сварочные работы, но для монтажа тяжёлых ферм на каркас придётся привлекать людей и технику.
