Выбор бензопилы для самодельного снегоуборщика

Мощность и производительность снегоочистительной машины напрямую зависит от выбранного вами двигателя. Этот основной элемент вынимается из бензопилы. Чем выше мощность пилы, тем лучше. Двигатели в бытовых моделях двухтактные, мощность варьируется от 2 до 10 лошадиных сил. Для самодельного снегоуборщика мощности в 5 лошадиных сил будет вполне хватать. Ниже рассмотрим самые популярные марки бензопил, которые часто используются для снегоуборщика-самоделки.

Мотопила “Дружба”

Данную бензопилу разработали еще во время СССР,в 1950 году, после чего массово начали выпускать на советском пространстве. С тех пор технические показатели и характеристики пилы существенно устарели. Вес агрегата составляет 12 кг, кроме того, пила обладает большими габаритами. Опытные владельцы говорят, что первые пилы, которые были собраны в первое десятилетие существования завода, исправно работают и до сих пор.

Однако же бензопилы, выпускаемые после 1990 отличаются частыми браками, регулярными поломками, неисправностями и недолгим сроком службы.

Бензиномоторная пила “Урал”

Еще один представитель отечественного производства бензопил. Инструменты “Урал” можно назвать своеобразным улучшением пил “Дружба”. При одинаковом весе “Урал” имеет большую мощность двухтактного двигателя на бензиновом приводе (5,5 лошадиных сил) и меньшие габариты. В связи с этим, производительность данных устройств куда выше.

Немецкая бензопила “Stihl”

Импортное пильное оборудование зачастую куда более лучше по качеству и производительности. Иностранные заводы, такие как немецкий концерн “Stihl” всегда стараются выпускать технологические новинки. Конечно, это сказывается и на стоимости оборудования. “Штиль” — одна из самых популярные компаний среди российского населения, поскольку имеет высокую мощность, отличное качество, долгий срок службы и сравнительно небольшую цену.

Какая бензопила подойдет для снегоуборщика?

Для того, чтобы самостоятельно сделать снегоуборщик из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегоуборщика. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Бензопила «Дружба»

Ее технические характеристики следующие:

мощность – 1 кВт;
вес — до 12 кг;
2-х тактный двигатель;
длина шины – 45 см;
бензин в качестве топлива.

Урал

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегоуборщика. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях суровых холодов.

Цепная пила Урал

Технические данные

двигатель (бензиновый, двухтактный, одноцилиндровый);
мощность – 3,68 кВт;
вес – 11,7 кг;
параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоуборщика. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоуборочный аппарат. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться. Ничего сложного в конструкции нет, поэтому такую технику собрать может практически любой.

Что нужно, чтобы сделать снегоуборщик?

Далее мы на примере будем рассматривать сборку снегоуборщика своими руками на основе бензопилы “Урал”. Дело в том, что именно в данной бензопиле инерционная муфта сцепления в некоторых случая выступает неким предохранителем, защищая ротор от поломок и неисправностей. Мотор оборудования оснащен понижающим редуктором 1:2.

Наша цель — бюджетное создание надежного и производительного снегоуборочного оборудования своими руками.

Для этого будем стараться использовать доступные и дешевые материалы:

вал;
алюминиевые и металлические трубы;
металлические листы;
подшипники и крепления;
мотор из бензопилы;
сварка;
подручные инструменты.

Сам процесс сборки не отличается особенной сложностью, поэтому каждый мужчина смог бы успешно сделать снегоуборщик своими руками в домашних условиях. Для этого не нужно иметь специальные навыки. Если вы не знаете как правильно управляться с некоторыми инструментами, можете посмотреть пару видео-уроков на эту тему.

Схемы, чертежи и принцип сборки самодельного снегоуборщика

В интернете, на форумах и обсуждениях можно найти множество чертежей снегоуборщика из бензопилы своими руками. на нашем примере рассмотрим следующие схемы:

Сам двигатель необходимо разместить на продольной оси для надежности и качества работы. Кроме мотора, используйте топливные бак из бензопилы “Урал”, закрепляя его на рулевой опоре с помощью двух болтов. Рукояти для управления можно взять у мотоцикла. Для создания ковша потребуются трубы с квадратным сечением 20х20х1,7мм, из которые проектируется рама и обтягивается жестяным листом, толщина которого не меньше 0,5 мм.

Ниже представлены чертежи для сбора самой важной части снегоуборщика — шнекового ротора

Сделать шнек своими руками вы можете из следующих частей:

вал в виде трубы ½;
закрепленной на валу ведомой звездочки;
закрепленных на корпусе двух подшипников;
крыла ротора 30х4 мм;
роторных лопастей, 2 шт;
шнековых лопастей, 8 шт;
крыльев для лопастей, 4 шт;
опорных углов, 2 шт.

Лопасти же можно изготовить из дюралюминиевого листа, толщина которого составляет 4 мм. Электролобзиков вырезаете своего рода подковы. Вы существенно облегчите процесс крепления, если будете вырезать из по отдельности, а не цельным элементом. Ниже приведены чертежи лопастей роторного шнека.

Очередность выполнения работ при изготовлении снегоуборщика

Чтобы сконструировать снегоуборщик из бензопилы своими руками, надо подготовить чертежи. Сложного здесь ничего нет. Общую схему машины можно увидеть на фото. Самым сложным будет процесс создания шнека, но до этого еще нужно дойти. Делая снегоуборочную машину из бензопилы, габариты ковша и шнека рассчитывают так, чтобы они выполняли захват снежного покрова шириной 50 см и высотой 40 см. Если мощность мотора из Дружбы или Урала позволяет, то размеры конструкции можно увеличить.

Итак, знакомимся, как сделать снегоуборщик из старой, но рабочей бензопилы:

Первым делом при изготовлении снегоуборщика из бензопилы Урал или Дружба нужно проверить сам мотор на работоспособность. Если двигатель легко заводится и стабильно работает, его нужно освободить от шины, рукоятки и прочих механизмов, ненужных для снегоуборщика.
Ковш сваривают из металлического листа. Сначала сгибают полукругом полосу шириной 50 см, а затем приваривают боковые полки. Внутри диаметр ковша должен быть на 2 см больше габаритов шнека. Оптимальными являются размеры: диаметр дисковых ножей ротора – 28 см, ковша – 30 см.
Сверху по центру ковша прорезают отверстие диаметром 150 мм. Сюда вваривают патрубок для выбросного рукава. Если шнековая конструкция будет усовершенствована вентилятором, то сзади на корпусе прорезают еще одно отверстие. Здесь будет закреплен кожух ротора с крыльчаткой.
Вал шнека на снегоуборщик своими руками можно сделать из куска металлической трубы круглого сечения диаметром 20 мм. По центру приваривают лопатки. Они будут выбрасывать снег. С обеих сторон к трубе привариваю цапфы. На них насаживают подшипники №305. Со стороны привода цапфу делают длиннее. На нее насаживают звездочку. В комбинированной шнекороторной конструкции вместо лопаток ставят редуктор, как показано на фото. Он передает крутящий момент от шнека к вентилятору. Чтобы избежать заклинивания подшипников на шнеке, их надо ставить только закрытого типа. Заглушки предотвратят попадание песка и грязи.

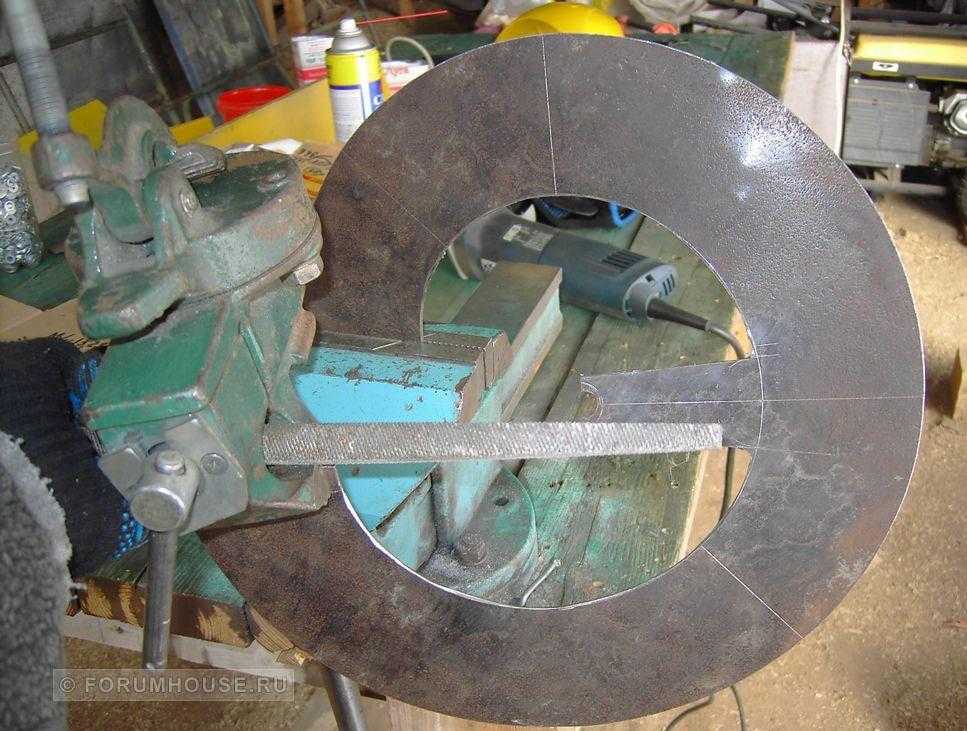

Дисковые ножи вырезают из стального листа. Сначала выпиливают кольца, разрезают сбоку в любом месте, после чего растягивают в стороны. Получившиеся полукольца спирали наваривают на вал витками по направлению к лопаткам. Кромку ножа проще оставить ровную, но ледяной нарост такой шнек вряд ли одолеет. Здесь можно постараться вырезать зубчатую кромку, которая легко справится со слежавшимся снегом, а также распилит тонкую ледяную корку.
Можно самодельные снегоуборщики оснащать шнеком с резиновыми ножами. Их часто вырезают лобзиком из автомобильных покрышек. Но такая конструкция справится только с рыхлым снегом.
Чтобы установить шнек внутрь ковша, на боковых полках болтовым соединением крепят ступицы подшипников

Здесь важно точно найти центр, иначе барабан будет вилять, а ножи цепляться о корпус ковша.
Когда ранее сделанная конструкция ковша будет укомплектована шнеком, наступает момент подумать о присоединении к снегоочистителю двигателя бензопилы. Здесь потребуется сварить раму, на которой будут закреплены все элементы снегоуборщика.
На фото изображена схема простейшей рамы

Ее сваривают из металлического уголка. Оптимальный размер конструкции – 48х70 см. Посередине располагают перемычку, а к ней крепят два продольных элемента, подгоняя под крепежные элементы мотора бензопилы.
Для движения снегоуборщика подойдет любая колесная пара. Ее можно соединить приводом с мотором от бензопилы, чтобы получилась самоходная машина. Недостатком такой конструкции является плохая проходимость по глубокому снегу. Проще вместо колес использовать деревянные полозья. Лыжи легко едут по снегу и не проваливаются.
Когда сборка рамы с ходовой частью будет завершена, на нее крепят ковш со шнеком. За ним устанавливают снятый своими руками из бензопилы двигатель. Шкивы рабочего вала мотора и шнека соединяют ремнем. Если выбраны звездочки, тогда надевают цепь.

Читать так же: Как выбрать газовую тепловую пушку

Весь собранный механизм снегоуборщика нужно провернуть рукой. Шнек должен легко вращаться, а ножи и детали привода не цепляться за элементы рамы и ковша. После получения положительного результата завершают сборку снегоуборщика. Осталось к раме закрепить топливный бак, сделать рукоятки управления, а все рабочие механизмы закрыть кожухом из оцинковки.

На видео представлен снегоуборщик, работающий от мотора бензопилы Урал:

В финале настает самый волнительный момент – пуск двигателя. Если не допущено ошибок во время сборки, то с началом работы мотора начнет вращаться шнек. Оператору остается надеть на выход ковша рукав с направляющим козырьком и можно пробовать чистить снег.

Принципы конструирования снегоуборщика из бензопилы

Сделать своими руками снегоуборщик – означает дешево сконструировать полезное снегоочистительное приспособление под конкретные потребности. Если исходить из функциональности, электрические модели не достаточно мобильны, поэтому для периодической чистки снега вполне подойдет несамоходный снегоуборщик из бензопилы, сконструированный собственными руками.

Какие пилы используются при конструировании снегоуборщика своими руками

Поскольку старые советские бензопилы обладают отличной рабочей тягой, что и требуется для снегоуборщика, бензопила Дружба – оптимальный вариант. По производительности пила, конечно, слабее современных версий, но мощности ее двигателя вполне достаточно для снегоочистителя. Может использоваться также любая старая бензопила с хорошим двигателем.

От бензопилы потребуется только мотор, который следует усовершенствовать под нашу задачу, а именно заменить приводную звезду маленькой звездочкой, которую можно найти в старых мотоциклах.

Инструменты и навыки при создании снегоуборщика из бензопилы

Для работы потребуется набор слесарных инструментов, сварочный аппарат, болгарка и, конечно, золотые руки и энтузиазм. Для некоторых операций, например, растягивания колец в спираль при изготовлении шнека, потребуется и немалая физическая сила.

Детали и комплектующие

Если вдуматься, то у каждого владельца техники всегда найдутся подручные средства для создания снегоуборщика из бензопилы. А в качестве мотора наиболее часто используют силовую установку мотопилы Дружба. Исходя из принципиальной конструкции снегоочистителя, следует подготовить необходимые запчасти, из которых можно изготовить основные элементы конструкции: корпус, снегоотвод, шнек, раму.

Эти узлы можно изготовить с помощью металлического профиля, алюминиевых и железных труб, подшипников, вала, кусков листового металла.

Что нужно, чтобы сделать снегоуборщик?

Наша цель — бюджетное создание надежного и производительного снегоуборочного оборудования своими руками.

Для этого будем стараться использовать доступные и дешевые материалы:

вал;
алюминиевые и металлические трубы;
металлические листы;
подшипники и крепления;
мотор из бензопилы;
сварка;
подручные инструменты.

Изготовление насадки-снегоочистителя на мотоблок

В зимнее время года мотоблок можно переоборудовать под снегоочистительную технику. Для этого необязательно покупать дорогие насадки. Имея опыт работы с металлом, получится самостоятельно преобразовать мотоблок в эффективный снегоуборщик.

Конструкция шнеко-роторного снегоуборщика

Роторный навесной «снегомет» для мотоблока

Роторная насадка – двухступенчатая модель, наиболее сложная в самостоятельном изготовлении. Снегоуборщик для мотоблока такого типа состоит из двух рабочих элементов: шнека и винта. Вращающиеся лопасти шнека передают снежные массы к скоростной крыльчатке, где дополнительно измельчаются и отбрасываются через ковш. Такой принцип работы увеличивает производительность техники и дальность выброса снега (до 12 м).

Схема роторного вала

Весь процесс создания условно делится на два этапа:

Изготовление ковша с рабочим механизмом.
Соединение мотоблока и снегоуборщика.

Чертеж роторного снегоуборщика: вид сбоку

Последовательность изготовления роторного навеса:

Согласно чертежам снегоуборщика для мотоблока, из листового метала подготовить детали короба, барабана под ротор и трубы.
Из металла толщиной 1,5-2 мм сделать кожух под размещение шнека. Ковш собирается из изогнутой центральной части и торцевых щек. С боковых сторон вырезать отверстия под вал шнека. Кожух крыльчатки будет служить опорой и для барабана с ротором.
Изготовить шнековый вал.
- Из стали толщиной 2 мм вырезать 8 полудисков.
- Приварить спиралевидные шнеки к металлической трубе.
- Вал со шнеками «посадить» на шариковые подшипники 203.
Создание и крепление ротора:
- В качестве барабана можно использовать алюминиевый котел на 20 л или металлический цилиндр из листового металла.
- Подготовленный барабан соединить с корпусом снегоочистителя.
- Ротор собрать сваркой из профилированных металлических полос, диска, вала и подшипников, как показано на схеме.

Схема сборки ротора

Обозначения:

1 – боковая сторона;
2 – диск ротора;
3 – ребро жесткости;
4 – втулка;
5 – стакан;
6 – шариковый подшипник;
7 – крышка;
8 – шкиф;
9 – роторный вал;
10 – болтовое крепление;
11 – кольцо;
12 – винтовое соединение;
13 – барабан – корпус ротора.

Самодельный ротор для снегоуборщика

Конструкция сделанного своими руками роторного снегоуборщика крепится к мотоблоку с помощью профиля и уголка болтовым соединением. Крутящийся момент воссоздается посредством клиноременной связи. Для этой цели подойдет ремень А-100.

Соединение мотоблока и снегоуборочной насадки

Создание отвала бульдозерного типа

Гораздо проще в изготовлении отвал бульдозерного типа или снегоочистительная лопата для мотоблока. Самодельный агрегат работает в трех положениях: вперед, влево и вправо под уклоном 30°.

Для создания отвала шириной захвата 850 см понадобятся:

бочка из стали на 200 л;
квадратная труба сечением 4*4 см – 85 см;
железное полотно толщиной 3 мм размером 85*10 см;
болты М8, М10 и М12, гайки и шайбы;
инструменты для работы с металлом (сварочный аппарат, болгарка, плоскогубцы и т. д.).

«Раскрой» бочки на три сегмента

Порядок выполнения работ:

С бочки срезать дно и крышку.
Образованный цилиндр разрезать на три равных сегмента.
Два сегмента сложить вместе и приварить по периметру – образуется жесткое полотно толщиной 3 мм.
Для усиления нижней части отвала прикрепить нож – полосу из стали толщиной 5 мм. Шаг фиксации резака – 10 см. На самодельный нож надеть резиновые прокладки.
Вдоль отвала по центру приварить трубу 40*40 мм.
Сваркой закрепить на трубе полукруг из толстостенного металлического полотна. В установленной дуге сделать три отверстия, позволяющие изменять направление лопаты.
Из трубы сечением 40*40 мм изготовить держатель Г-образной форме. Один конец фиксируется болтами к раме с отверстиями на отвале, а второй – к мотоблоку.

Готовый отвал из бочки

Выбор бензопилы для самодельного снегоуборщика

Мотопила “Дружба”

Бензиномоторная пила “Урал”

Немецкая бензопила “Stihl”

Основные компоненты сборки

Для создания самодельного снегоуборщика понадобится минимальный набор инструментов:

маломощная бензопила;
расходные материалы (винты, гайки и т. д.);
несколько труб;
листовой металл (для лопастей и лопаток);
звезды и цепи от мотоциклов;
сварочный аппарат и силовая установка (может подойти даже простейший двигатель из советской бензопилы).

Основными этапами сборки являются сваривание рамы, шнека, корпуса снегоуборщика и создание снегоотводного механизма. Работает снегоуборщик следующим образом: движущийся шнек перемещает снег к лопатке, который затем отбрасывается в сторону при помощи трубы. Движущиеся части необходимо делать съемными, это позволит облегчить чистку устройства.

Пошаговая инструкция

Весь процесс сборки можно разбить на следующие этапы, выполнять которые рекомендуется именно в такой последовательности:

Из листового железа нужно сварить корпус будущего снегоуборщика. Делать это нужно с тем расчетом, чтобы этот короб был больше двигателя бензопилы Дружба или другой марки, которую используете вы. Если не соблюсти эту рекомендацию, агрегат будет громыхать и быстро выйдет из строя.
В полученном коробе нужно выпилить отверстие для будущей выводной трубы. Оптимальным диаметром этого отверстия будет 16 см.

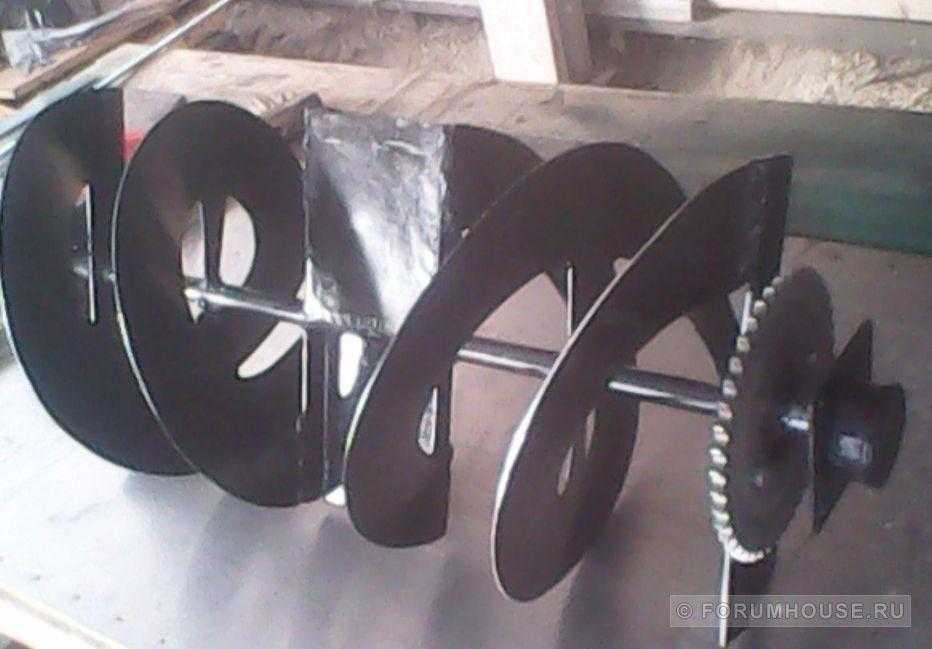

Далее приступаем к изготовлению шнека. Можно приобрести готовую трубу на рынке, либо взять от трубки от передних стоек автомобиля. В центр трубы нужно наварить лопатки в количестве двух штук (размерами 140×100 мм).
По бокам от центра, где расположены две лопатки, приваривают по две лопасти с каждой стороны. Их можно приобрести отдельно, либо изготовить из стального листа толщиной в 3 мм. Для этого вырезаются четыре круга с внешним диаметром 3 см. В них делаются отверстия диаметром 2,2-2,3 см.
Далее нужно разрезать с одной стороны диск и растянуть его. В итоге получится что-то вроде пружины.
Готовую конструкцию шнека устанавливаем на подшипники.
Использовать лучше всего подшипники закрытого типа, чтобы снег не попадал внутрь.
Сам вал шнека монтируется в короб, а лопатки – в отверстие на трубе. Соединяются они звездочкой от велосипеда.

Переходим к изготовлению рамы агрегата. Изготавливать раму лучше всего из различных обрезных труб, располагающихся продольно самому снегоуборщики. В этом случае, они будут выполнять ещё и роль полозьев, для лучшего движения агрегата.
Итак, две продольно расположенные трубы свариваются с двумя поперечно направленным отрезками других труб. На поперечно направленных трубах впоследствии будет располагаться двигатель бензопилы. Помните, что расстояние между продольными трубами не должно превышать 70 см.
Изготавливаем боковину, скрывающую шнековый механизм. Нам понадобится фанера толщиной порядка 10-15 мм.
Для лучшего скольжения агрегата, можно изготовить лыжи из деревянных брусьев.
Далее производим сбору всей конструкции. На продольные трубы рамы устанавливается корпус и шнековый механизм. Соединяются они с помощью варки. На поперечные трубы рамы устанавливается двигатель от бензопилы. Следите за тем, чтобы ведущая и ведомая звездочки были ровны относительно друг другу.
В завершении устанавливается ручка, чтобы было легче управлять конструкцией. Там же устанавливается рычаг, отвечающий за дроссельную заслонку используемого мотора.

Агрегат готов к проверке. Для этого заводим двигатель и подводим агрегат к снежной массе. Если всё работает правильно, то из выводной трубы начнет вылетать снег, после чего можно приступать к полноценной уборке.

Что нужно для работы

Процесс сборки машины для уборки снега будет отличаться в зависимости от того, на основе какого агрегата это делать. Если рассматривать в качестве рабочего материала бензопилу «Урал», то она хороша тем, что включает в себя качественную трансмиссию, которая защищает пилу от повреждений. Благодаря инерционной муфте внутренности надежно защищены от внешних воздействий. Например, при попадании внутрь инородного тела пила моментально отключается, поэтому ее можно почистить и не допустить повреждений.

Эта бензопила хороша тем, что машина на ее основе не требует использования сложных деталей и вытачки или приобретения сложных механизмов.

Для работы нужно подготовить следующее:

бензопилу марки «Урал»;
лист 2 мм толщиной для лопаток и лопастей;
листовую нержавейку толщиной 1 мм ;
два подшипника на 48;
перекладины и дуги размером 20 на 20, которые можно взять от старых теплиц;
болты;
гайки шайбы;
цепи и звездочки от старых мотоциклов;
ручки резиновые (благодаря им использовать снегоуборщик будет намного проще).

Никаких дорогих новых материалов приобретать не потребуется, большинство перечисленных инструментов и деталей имеются в арсенале практически каждого домашнего мастера. Если они отсутствуют, то их можно купить на барахолке по очень доступной цене или попросить у знакомых.

Как собрать снегоуборщик своими руками?

Разобравшись в конструкции снегоочистителей и ознакомившись с чертежами из интернета можно соорудить снегоуборщик своими руками используя бензопилу. Такую самоделку с легкостью освоит даже новичок. Имея под рукой ряд необходимых комплектующих, инструментов и запчастей, можно сконструировать самодельный снегоуборщик.

Снегоуборщик из бензопилы

Единственной трудностью, с которой вы можете столкнуться — поиск силового агрегата. Однако для этих целей подойдет любой мотор отечественных или заграничных бензопил. На форумах и на многих сайтах можно найти различные схемы и чертежи, которые показывают какие комплектующие необходимы и как из соединять между собой.

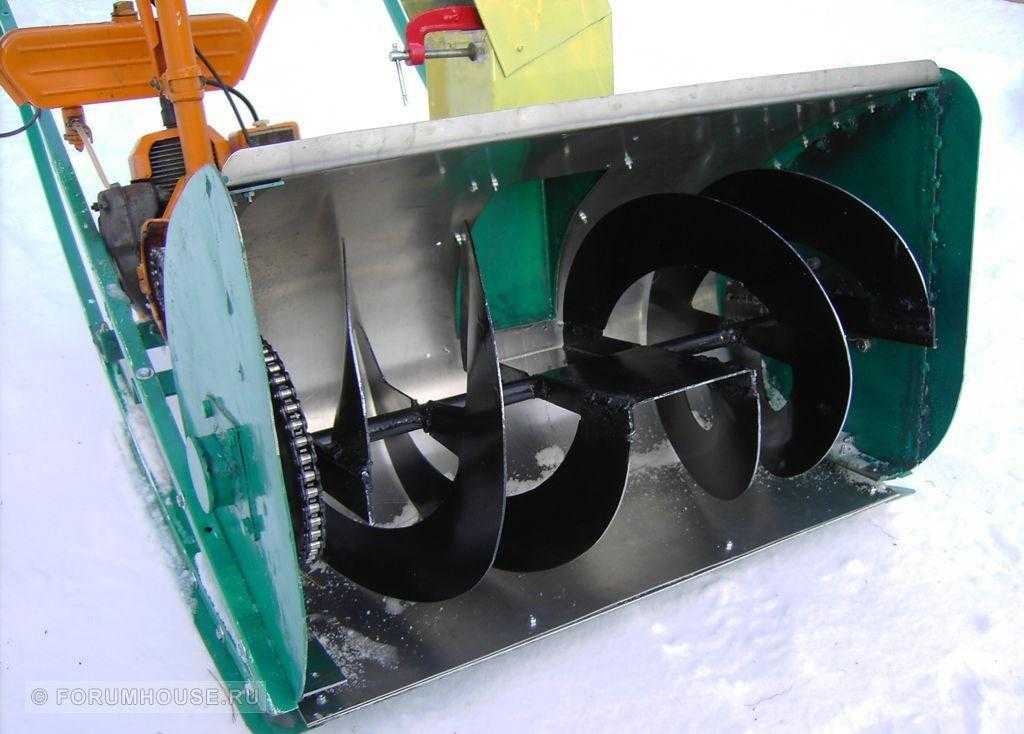

Как сделать снегоуборочную машину

Step139
:

– Конструктивно я представлял агрегат, как обычный шнек в ковше на подшипниках с цепной передачей на пилу. Здесь сразу два варианта – цепь снаружи ковша и цепь внутри. Мне больше пришелся по душе вариант с цепью внутри, т. к. в этом случае вал зажат с двух сторон боковыми стенками ковша. Колес у меня не нашлось, и я остановился на полозьях. В изготовлении они проще, можно согнуть из любой трубы (мне здесь пригодились дуги от теплицы). За счет того, что полозья качаются, можно регулировать высоту режущей кромки ковша от поверхности (это в тему захватывания камней по первому снегу).

Просматривая ролики о снегоуборщиках в Интернете, Step139
сделал вывод, что чем короче рама и выше ручки, тем больше вероятность зарывания шнека. Этой ошибки форумчанин решил избежать при конструировании своего «снегоочистителя».

Step139
:

– Лично для меня самым сложным в конструкции представлялось изготовление шнека. Но все оказалось проще, чем я думал. Исходя из того, шнек будет состоять из 4 лопастей (по 2 шт. с каждой стороны относительно центра) и 2 лопаток по центру, и что конечный диаметр шнека будет 300 мм, я начал рассчитывать перо лопасти. Ширину ковша взял ориентировочно 600-640 мм. Ширина лопаток – 120 мм.

Следом из этой же стали Step139
своими руками изготовил лопатки, вырезал из металлического уголка пластины и приступил к сборке шнека в единое целое. На ровной поверхности приварил лопатки перпендикулярно к валу. От лопаток отмерил 220 мм и приварил две боковые пластины. После этого струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральную перемычку каждой лопасти надо плотно прижать к валу, а перемычки у каждой пары лопастей – разместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластин и лопаток, т. е. посередине. Из металла 4 мм форумчанин вырезал диск диаметром 110 мм и прикрутил к нему болтами венец задней звезды от мотоцикла «Минск». Затем обрезал вал под размер с учетом зазоров с боковыми стенками.

В поисках металла для боковых стенок Step139
обыскал всю округу. Была даже одна мысль порезать на куски общественную помойку, но в итоге, металл все же нашелся. А так как самая сложная часть работы – изготовление шнека – была уже проделана, дальше события развивались быстро: форумчанин изготовил кожух ковша, установил шнек, двигатель с цепью и оставшиеся детали. Свой снегоуборщик участник сайт начал собирать за неделю до Нового года, а уже в январе провел первые испытания.

Step139
:

– Если кто-то соберется делать снегоуборщик, крепите по возможности все с шайбами гравера, крутите на контргайки, короче, зажимайте насмерть. На днях у меня раскрутился болт (он стоит на хомуте, который прижимает редуктор к двигателю). Хорошо, пила закреплена спереди и сзади, а то бы развалилась на две части. Вибрация, хоть и небольшая, все равно есть.

Подробный рассказ Step139
о том, как он собирал агрегат, фото всех схем, расчетов и процесса изготовления снегоуборочной машины вы найдете в теме нашего форума. А если вы уже имели опыт сборки снегоуборщика или другой садовой техники, поделитесь им с другими участниками сайт. Ждем ваши чертежи, рассказы и фотоотчеты.

Зимний период помимо морозов приносит нам большое количество снега. Иногда его количество настолько велико, что при помощи простой лопаты с его уборкой просто не справиться. Поэтому человек и создает технику, способную облегчить его жизнь и сэкономить время для других дел.

Одним из таких механизированных новшеств стали снегоуборщики. Но любая техника стоит немалых средств, поэтому домашние мастера-умельцы стали думать, из чего бы создать их своими руками. Подумали — и создали снегоуборщики из бензопил.Самодельный снегоуборщик из бензопилы заметно сокращает время, затрачиваемое на уборку снега, а также позволяет тщательнее очистить свою территорию от осадков.

В данной статье будут описаны варианты создания снегоуборочной техники своими руками. Оказывается, сделать свой снегоочиститель можно из бензопилы «Дружба», что существенно сэкономит накопленные средства за счет того, что схема создания снегоуборщика очень проста, а детали можно найти на барахолке или в дедовском гараже.

Для решения нашей задачи нет необходимости в покупке мощнейших агрегатов, достаточно будет маломощной бензопилы, например, мощностью от пяти л. с.

Изготовление ковша для шнека

Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.

Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.

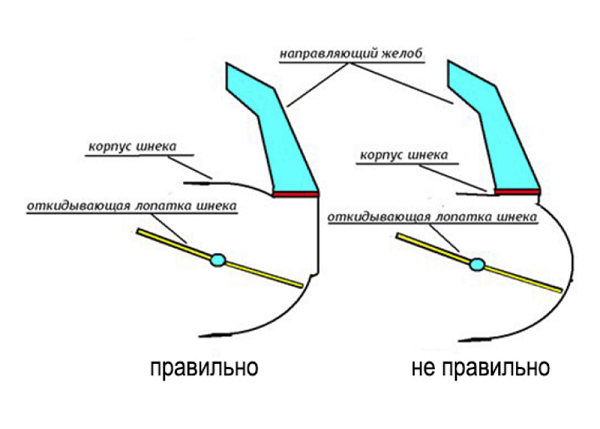

Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.

Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.

Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.

Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.

Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.
