Ремонт и реставрация слесарных тисков своими руками

Основные элементы

Что должно быть в тисках? Обязательные элементы:

• губки для зажима с механизмом, который приводит их в движение, сдвигая или раздвигая. Обычно используется винтовой механизм;
• основание. Чем более усилие должны выдерживать зажимные губки, тем массивнее и прочнее должно быть основание. Чаще всего это литая или сварная деталь из качественного металла.

Как правило, необходимо также устройство для крепления тисков на верстак/стол/станок. Оно может быть винтовым (в стандартных заводских тисках используется прижимной винт), постоянным, на присосках. Если модель достаточно массивная, можно и не крепить ее к столу, но в этом случае всегда есть риск несвоевременного перемещения.

Разбираясь, как сделать тиски, необходимо обозначить круг задач. Если это будет универсальное изделие, используемое для закрепления разных деталей – стоит позаботиться о большом ходе зажимных губок и большом расстоянии от оси губок до основания. При выполнении точных работ стоит подобрать ходовой винт с малым шагом резьбы – это позволит закрепить деталь как следует, при этом не зажимая ее слишком сильно. То же касается тисков для работы с хрупкими/мягкими материалами. В этом случае стоит дополнить зажимные губки для тисков упругими накладками.

В зависимости от типа операций, может потребоваться поворотный механизм (это усложнит конструкцию) или дополнительная винтовая пара для смещения верхней части тисков по основанию.

Иногда нужно очень низкое, практически плоское основание. Такими, например, делают тиски для сверлильного станка своими руками.

Предназначение, установка и устройство тисков

Тиски – это очень полезный механический инструмент, который используют с целью фиксации деталей во время их обработки. Особенно они нужны в том случае, когда необходимо жестко и надежно закрепить заготовку или установить ее на безопасном расстоянии.

Тиски состоят из ходового винта, станины и губок с винтовым креплением

Сама конструкция классических тисков представляет собой две губки. Одна из них неподвижная и зафиксирована на корпусе или же на станине, другая может менять свое положение. Крепление предмета происходит между губками путем их сжатия при помощи фиксирующего механизма, который состоит из нескольких элементов:

1. Ходового винта из металла с резьбой в форме трапеции. Винт приводят в движение с помощью специальной рукоятки.
2. Станины или плиты из чугуна или другого тяжелого материала, которая служит опорой. Она может быть изготовлена из стали либо же из дюралюминия.
3. Губок с винтовым креплением. Когда вращение винта осуществляется по часовой стрелке, то губка, которая движется, приближается к станине. Таким образом происходит фиксация детали. Когда же винт вращают в обратном направлении, то заготовка освобождается.

Для фиксации самих тисков к опоре может быть применено несколько способов:

• стационарная установка на одном месте с постоянным использованием;
• на струбцине, это предполагает менее надежную фиксация, но дает возможность применения в разных местах;
• при помощи присосок – в таком случае необходимо, чтобы поверхность была идеально гладкой и ровной.

Фиксация тисков к опоре может быть стационарная, на струбцине и при помощи присосок

Поворотные параллельные слесарные тиски — конструкционные особенности

Массивное основание устройства имеет три уха с отверстиями. Их назначение – это закрепления устройства на верстаке с помощью болтов. Основание может быть стальным или чугунным, так как оно не несёт ударных нагрузок. Верстак, стол или бревно, к которому будут крепить устройство, должно иметь большой вес, быть устойчивым и труднопереворачиваемым. Устанавливать приспособление нужно на горизонтальной поверхности поворотной рукояткой к краю. Самое удобное положение – это, когда поворотная рукоятка свободно вращается без перекидывания и не задевает за край верстака.

Неподвижная губка в своём основании имеет два винта, которые предназначены для фиксирования её положения относительно основания. После ослабления обеих винтов, механизм слесарных тисков можно поворачивать за и против часовой стрелки на произвольный угол (до 120°) относительно основания. После установки необходимого рабочего положения, фиксирующие винты необходимо затянуть.

В верхней части неподвижная губка переходит в плоскость, которая имеет назначение наковальни. Именно пользование слесарными тисками, изготовленными по ГОСТ 4045-75, как наковальней обуславливает использование стальных составляющих.

Часть верхней губки в месте зажима заготовки оборудована сменной щёчкой. Она крепится посредством двух винтов с потайными головками. Полное закручивание винтов не приводит к неподвижности накладки. Это необходимо для того, чтобы заготовка не повреждалась при сильном закручивании зажимного винта. Щёчки всегда стальные, даже если другие части выполнены из чугуна. Сменные накладки закаляются и могут иметь насечки двух видов: крестообразной или точечной. При закреплении мягких материалов, их поверхность может повреждаться насечкой. Если это критично, то можно использовать на щёчках мягкие прокладки (из дерева, алюминия). Кроме того, при закреплении деталей, имеющих форму близкую к сферической или цилиндрической, рекомендуется устанавливать щёчки специальной геометрической формы вместо обычных плоских, которые тоже предусмотрены ГОСТом.

Подвижная губка тоже оборудована аналогичной стальной щёчкой с насечкой. Своё прямолинейное перемещение она обеспечивает наличием направляющим пустотелым прямоугольным параллелепипедом (хоботом), который движется сквозь прямоугольное отверстие в неподвижной губке (направляющий хобот и отверстие могут быть и другой формы – полукруглой, трапецевидной).

Фиксация заготовки и перемещение подвижной губки осуществляется благодаря винту, который вращают с помощью поворотной рукоятки. Винт может иметь различный шаг резьбы. Чем он мельче, тем более точно можно зажать заготовку.

Восстановление тисков своими руками

Добрый день! Данные тисы были приобретены на металлоприемке за 1000 руб. Тисы были заклинившие и видимо их пытались замачивать в отработанном масле, чтобы они крутились, но у металлоприемщиков ничего не вышло. Плюс ко всему сломано одно ухо крепления тисов и отсутствует их поворотная часть.

Почему я не купил новые тисы, а стал восстанавливать старые? Во-первых, тисы такого формата в настоящее время стоят от 8000 руб. и выше. Во-вторых, в советское время было лучше качество чугуна, чем сейчас. У соседей по гаражу новодельных тисов сломалось уже 2 штуки, а старые советские до сих пор работают. В-третьих, ширина губок составляет 140 мм., что позволяет зажимать массивные детали. Вес тисов и их размеры также впечатляют. Тисы были полностью разобраны. Оказалось, что заклинили они не по причине образования ржавчины в соединении винт-гайка или между частями корпуса тисов. Гайка тисов выскочила из своего посадочного места ввиду отсутствия болта прижима данной гайки к корпусу тисов. На опорной части станины тисов (где ходит подвижная часть тисов) была также обнаружена трещина. Ходовой винт и гайка, а также возвратная пружина были в хорошем состоянии. Губки тисов были в плачевном состоянии. На них заново была нанесена насечка тонким кругом болгарки.

Трещины на корпусе тисков заварены. Недостающая часть уха тисов была изготовлена из стали толщиной 20 мм.

Свариваемые детали были разделаны на всю глубину провара. Варил электродом МР-3 диаметром 3 мм. На электрод предварительно намотал медную проволоку диаметром 3 мм. (может быть 2 мм., точно не помню).

Перед сваркой тисы грел на печке долго, около часа. В это время все масло из чугуна испарилось, плюс тисы нагрелись до значительной температуры (печка под тисами была красной). Пирометра у меня нет, поэтому какая температура тисов была не знаю. Во время сварки периодически осуществлял проковку сварочного шва молотком. После сварки также поставил тисы на печку, топил её еще 2-3 часа. Постепенно понижал температуру (подкладывал все меньше и меньше дров). Тисы остывали вместе с печкой. Все сварочные швы зашлифованы.

Дополнительно применил гальванику для полной очистки от ржавчины. Очень много грязи еще вышло из чугуна.

После тисы были покрашены грунт-эмалью по ржавчине 3 в одном.

Винты крепления губок тисов заменены на новые. В гайку тисов (по которой проходит ходовой винт) вкручен соответствующий крепеж, чтобы эта гайка больше не выскакивала из посадочного места. Тисы установлены на верстак и уже неоднократно были опробованы в процессе эксплуатации. Вся сварка на месте и ничего не отпало! Все прекрасно работает!

Изготовление сверлильного станка

Необходимые материалы

Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.

Для сборки слесарных тисков своими руками понадобятся такие материалы:

1. Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
2. Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
3. Большая гайка размером М16;
4. Большой винт размером М16;
5. Специальный вороток, через который вращение будет передаваться винту;
6. Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
7. Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
8. Несколько стопорных гаек размера М16.

Слесарные тиски

Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.

На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.

После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.

Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.

Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези

, не допуская вращения малой трубы.

Столярный инструмент

Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.

Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:

Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.

Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.

Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.

Признаки и причины поломки

Главной причиной поломки слесарных тисков является приложенное мастером чрезмерного усилие при затягивании заготовок. Второй причиной может послужить использование инструмента не по назначению. Обнаружение поломки происходит позже, спустя несколько лет или даже больше. Как правило, деформации подвержены чугунные модели слесарных тисков.

Признаки того, что тиски сломались:

• разрушение подвижных лапок;
• разлом гайки в станочных моделях;
• разрушение наковальни в чугунных приспособлениях;
• кривизна фиксирующих лапок;
• люфт винта;
• выкручивается вал при попытке разжать заготовку;
• невозможность разжать заготовку;
• срезанный штифт;
• плохая фиксация заготовок.

После выявления признаков поломки следует произвести ремонт тисков. Сделать это можно в домашних условиях.

Для чего нужны слесарные тиски?

Как уже было сказано, тиски прежде всего – это приспособление для закрепления заготовок, позволяющее работать с ними в одиночку и не просить никого придержать деталь. Они подходят для операций с металлами, деревянными или пластиковыми изделиями. При этом с более мягким материалом стоит использовать защитные накладки на стальные пластины тисков, чтобы не повредить заготовку. Этот инструмент найдет свое место и в домашней мастерской, и в гараже, и в промышленных цехах, ведь он существенно облегчает:

• полирование поверхностей;
• снятие лишнего слоя краски или ржавчины;
• просверливание отверстий;
• устранение неровностей и дефектов;
• сварку запчастей;
• фрезеровку и другие виды работ.

Тиски для сверлильного станка

Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.

Для станочных тисков понадобятся:

• Уголок 30 на 30.
• Шпилька с резьбой.
• Гайки под шпильку.
• Небольшой подшипник.
• По желанию можно окрасить изделие.

Чертеж выглядит следующим образом:

Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.

Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.

Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.

Напротив крепления, где находится подшипник, необходимо приварить три гайки.

Используемые материалы

Для изготовления инструмента могут быть использованы различные материалы:

• Самым популярным является чугун. Он обеспечивает прочность и долговечность тисков. Такие устройства характеризуются большим весом и громоздкостью.
• В последнее время тиски всё чаще изготавливают из стали. Более дорогие и качественные — из высокопрочной, остальные — из обычных сортов.
• Использование дюралюминия делает инструмент более лёгким, но он проигрывает по прочностным характеристикам. Применение этих материалов в специальных областях — в ювелирном деле, при ремонте электронных приборов.
• Изредка можно встретить устройства, материалом для изготовления которых послужило дерево. Обычно такие инструменты находят своё применение в столярных мастерских. Важным преимуществом таких тисков является то, что при их использовании не происходит деформации деталей. Однако винт, который здесь имеется, чаще делают из металла, хотя в некоторых случаях и он может быть изготовлен из дерева.

Иногда поверхность щёчек делают из других материалов. Для этой цели могут, например, использоваться цветные металлы, резина. Накладки бывают сделаны съёмными, что позволяет их менять по мере износа.

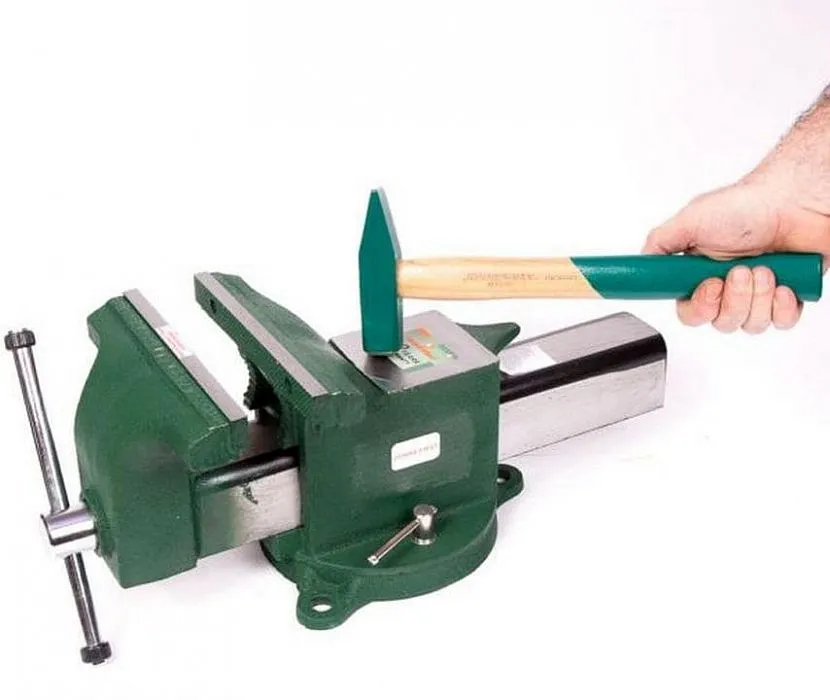

Для увеличения функциональности инструмент может иметь наковальню Источник vash.market

Как отремонтировать слесарные тиски своими руками

Иногда бывает так, что ручка тисков крутится, а подвижная губка стоит на месте. Понятное дело, что работать таким инструментом не получится.

Впрочем, это изъян можно исправить. В данном обзоре мастер показывает, как отремонтировать слесарные тиски своими руками.

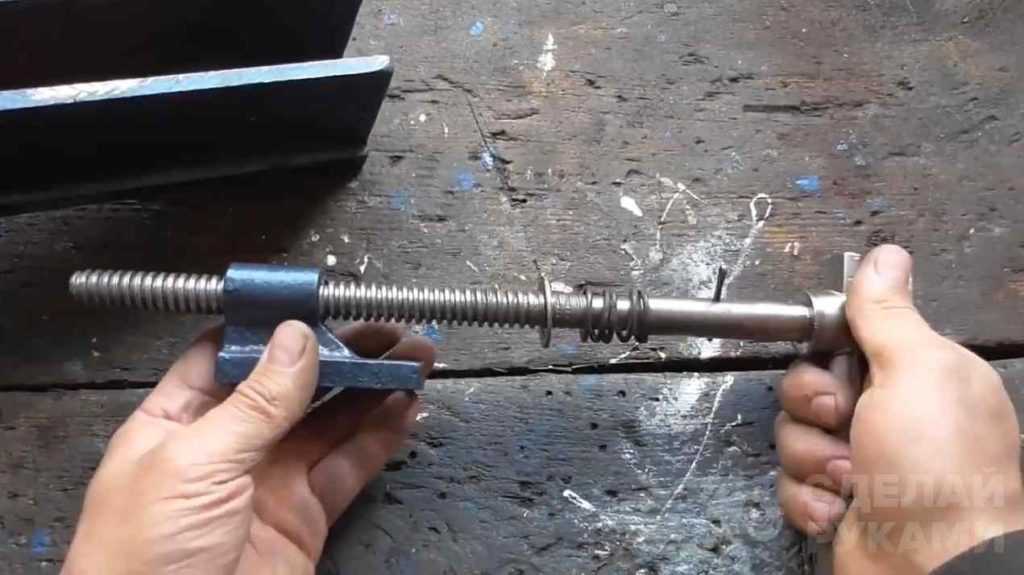

Первым делом тиски нужно будет разобрать. Конкретно в данном случае нас интересует винт и гайка.

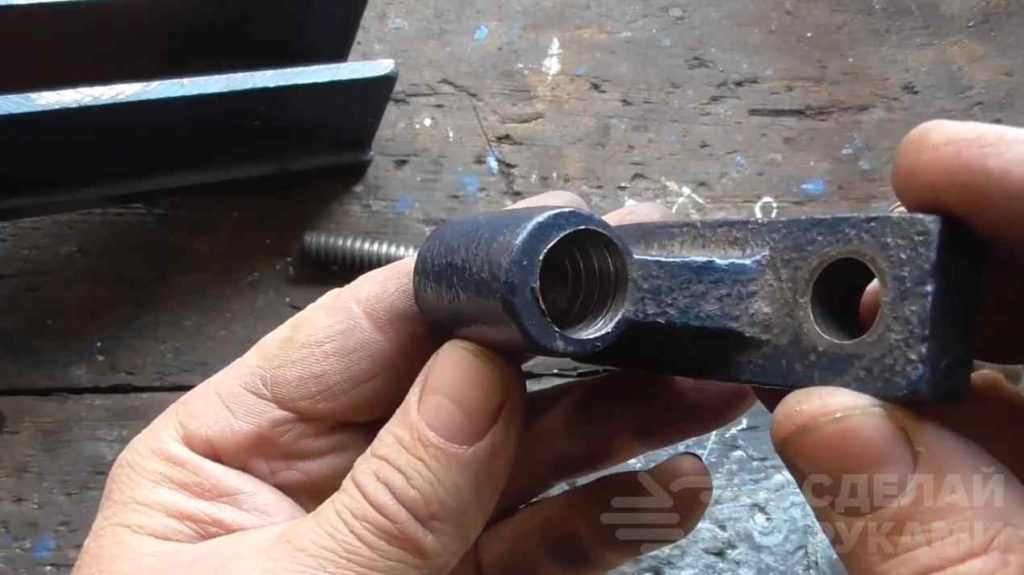

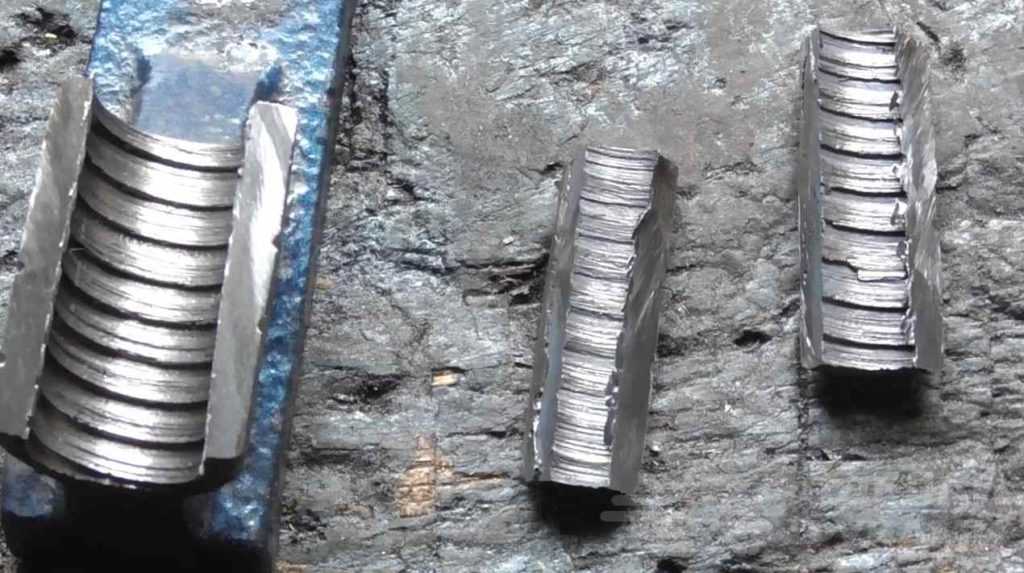

Винт прокручивается в гайке, и поэтому подвижная губка остается на месте при вращении ручки.

Теперь, когда неисправность выявлена, можно приступать к ее устранению. И для этого нужно будет сначала разрезать гайку вдоль на три части.

РЕМОНТ ТИСКОВ!!! Самая распространённая проблема, решил очень просто!!! Лови лайфхак!!!

4156

3

4

00:12:35

15.10.2021

Слесарные тиски — незаменимый помощник для домашних и профессиональных работ.
Со временем любой инструмент может выйти из строя.
Не стоит спешить покупать новое приспособление.
Тиски можно отремонтировать своими руками.
В данном видео речь пойдет о восстановление инструмента.
Главной причиной поломки слесарных тисков является приложенное мастером чрезмерного усилие при затягивании заготовок.
Второй причиной может послужить использование инструмента не по назначению.
Обнаружение поломки происходит позже, спустя несколько лет или даже больше.
После выявления признаков поломки следует произвести ремонт тисков.
Сделать это можно в домашних условиях.
При явных поломках рекомендуется полностью разобрать изделие и произвести полный ремонт.
#тискидлямастерской
#тискидлягаража
#тискисвоимируками

Как правильно установить тиски на верстаке

Тиски (http://instrumentdp.com/tiski) ) работают вместе с верстаком. Для начала их необходимо надежно закрепить к верстаку. Они должны быть плотно зафиксированы, не шевелиться и не отходить. Люфты — недопустимы.

Поверхность стола верстака желательно выбирать из металла чтобы при сварке не было задымления. Сам верстак нужно устанавливать не вплотную, а так чтобы было расстояние от стены, для того чтобы искры попадали на стену.

Ставить тиски нужно на угол стола для быстрого доступа

Это очень важно при обработке больших деталей

Очень важным параметром является правильная установка высоты. Высота должна быть на уровне согнутой руки под прямым углом (смотрите на рисунок).

В таком случае вам не придётся наклоняться или работать в неудобном для вас положении.

Важно учитывать тот фактор, что инструмент может не переносить ударные нагрузки. Это относится к моделям, которые изготовлены из чугуна

Стальные же тиски, напротив, имеют прочную конструкцию и выдерживают большие нагрузки. Однако, в любом случае, и те, и другие могут сломаться.

Как выбрать инструмент

При выборе инструмента обратите внимание на следующие параметры:

• Люфт
• Вес
• Исполнение отдельных частей

Такие особенности: как закрытый и открытый винт, исполнение поворотного винта можно увидеть снизу инструмента.

Накладки губок должны быть без люфтов. Использовать инструмент со сломанными накладками – не рекомендуется

Поэтому при работе инструментом очень важно смотреть на целостность губок и крепление

Для зажатия заготовки инструментом достаточно усилия руки. Не стоит надевать на рукоятку инструмента трубу чтобы увеличить рычаг, так как это может привести к поломке. Для моделей с открытым винтом смазку нужно делать пару раз в месяц, при закрытом винте – раз в год будет достаточно.

Ломаются ли тиски

Тиски могут сломаться только в случае неправильной их эксплуатации. Например, если вы будет зажимать большую метровую водопроводную трубу в тиски до 3 кг. или если вы захотите удлинить тиски трубой и будете тянуть, то скорее всего у тисков сломается подвижная часть.

Для того чтобы понять, для чего служат тиски, стоит рассмотреть устройство тисков для слесарных работ. Используют их для прочной и неподвижной фиксации деталей. Без тисков даже хороший мастер будет беспомощен. Этот инструмент стал незаменимым и в домашней мастерской, и на производстве. За долгие годы существования тиски претерпевали множество изменений, но основной принцип остался неизменным — надежное крепление между раздвижными плоскостями.

Слесарные тиски широко используется в домашнем хозяйстве и заводских цехах для надежной фиксации деталей.

Способы окрашивания

Рассчитав необходимое количество краски и праймера, приступают к выбору способа окраски. Как покрасить рабицу и сэкономить на материале? На практике применяют четыре варианта:

1. С помощью кисти. Самый затратный способ с точки зрения времени и расхода материала. Кисть выбирают мягкую, шириной не более 100 мм. Чтобы уменьшить потери, рекомендуется обмакивать в краску только самый кончик инструмента. Размазывая красящий состав по сетке, контролируют подтеки. Их нужно сразу подбирать полусухой кистью. При всем старании, подтеков и капель на земле, при использовании кисти, не избежать.
2. С помощью валика. Быстро и качественно покрасить забор, используя валик, можно только с напарником, производя синхронные движения с внутренней и внешней стороны ограждения. Как и в случае с кисточкой, краски на инструмент набирают немного, тщательно прокатывают на кювете и, прижав валики с двух сторон друг к другу, одновременно прокатывают. Таким образом, все ячейки полностью прокрашиваются.
3. С помощью краскопульта. Самый затратный по расходу материала способ. Краска для сетки рабицы распрыскивается с расстояния 30-40 см. Чтобы не запачкать краской растения и постройки, рекомендуется с противоположной стороны устанавливать заграждающий щит из фанеры или картона.
4. С помощью меховой рукавицы. Несколько экстравагантный, но эффективный способ для работы с ячеистыми изделиями. Меховая рукавица выворачивается мехом наружу и используется в качестве кисти. Этот способ также сопряжен с повышенным расходом материала – краска пропитывает толстую рукавицу, накапливаясь в ней. Для защиты рук рекомендуется надевать резиновые перчатки.

Как отремонтировать?

Перед тем как починить инструмент своими руками, его нужно разобрать и помыть каждую деталь. Если приспособление покрыто налетом ржавчины, её необходимо удалить. Для этого можно использовать как профессиональный преобразователь ржавчины, так и домашние средства. Избавиться от налета поможет уксус или керосин. Изделие следует замочить в жидкости и оставить на некоторое время. Позже следует пройтись по инструменту жесткой щеткой. Полировать тиски следует до появления родного блеска металла.

После процедур очистки и разбора следует приступить к самому процессу ремонта. Если причиной поломки является прокручивание винта в гайке, то необходимо разрезать гайку вдоль на 3 части и обновить резьбу. Для этого потребуется болгарка. Затем нужно восстановить целостность гайки путем приварки отрезанных частей на свои места.

Теперь нужно заново собрать инструмент. Порядок действий при сборе тисков таков:

• главные лапки надвигают на основание;
• лапки продвигают как можно левее, это поможет легко установить планки при следующем шаге;
• сперва крепится одна планка, затем вторая;
• для финишной фиксации планок требуется сдвинуть лапки вправо;
• после этого необходимо вставить гайку и закрепить в ней винт.

Если тиски в запущенном состоянии, то для выкручивания ржавых болтов и деталей рекомендуется использовать керосин. Следует смазать детали и подождать несколько минут. После чего заржавевшие болты начинают постепенно прокручиваться. После ремонта можно отшлифовать приспособление. Вручную этого делать не стоит. К тому же на это уйдет много времени. Для шлифовки берут специальную щетку для болгарки. Во время работы необходимо использовать защитные очки. Для устранения незначительных дефектов (царапины, неглубокие трещины) поверхность изделия требуется зачистить или запаять.

Тиски для верстака

Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.

Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.

Конструкция выглядит следующим образом:

Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.

Что такое слесарные тиски?

Любому умельцу известно, что слесарные тиски – это приспособление, которое обеспечивает неподвижность металлической заготовки во время ее обработки вручную или механически. В зависимости от вида и строения, они способны плотно зафиксировать все: от мельчайшего золотого завитка будущего ювелирного украшения до крупной автозапчасти. Основные параметры, конструкция и требования к тискам слесарным закреплены в государственном стандарте 4045-75.

Устройство слесарных тисков

Современные производители обеспечили нам широчайший ассортимент вариантов внешнего вида тисков. Однако любая модель в своей основе имеет одни и те же элементы внутреннего устройства:

1. Прочное опорное основание с крепежным механизмом, плотно фиксирующим слесарный инструмент на поверхности.
2. Две губки – статическую и движущуюся, непосредственно зажимающие изделие.
3. Пластины на плоскостях губок, как правило сменные, с посеченной поверхностью для лучшего сцепления с деталью.
4. Винт ходовой, которым регулируется перемещение подвижной губки;
5. Направляющие стержни, вдоль которых «ходит» винт.
6. Он поворотный, фиксирующий нужный оборот инструмента.

Распространена конфигурация этого устройства, в которой роль неподвижной губки выполняет его основа, то есть движущийся элемент прижимает изделие к поверхности, на которой закреплены слесарные тиски. Поскольку инструмент часто служит наковальней, его предпочитают изготавливать из стали, иные материалы (например – чугун) не способны выдержать большой нагрузки.
