Таблицы характеристик влажности
Обратимся к таблицам, которые позволяют определять характеристики влажности воздуха.
| Температура, | Давление, мм. рт. ст. | Плотность пара, |
| -10 | 1,95 | 2,14 |
| -8 | 2,32 | 2,54 |
| -6 | 2,76 | 2,09 |
| -4 | 3,28 | 3,51 |
| -2 | 3,88 | 4,13 |
| 4,58 | 4,84 | |
| 2 | 5,3 | 5,6 |
| 4 | 6,1 | 6,4 |
| 6 | 7,0 | 7,3 |
| 8 | 8,0 | 8,3 |
| 10 | 9,2 | 9,4 |
Табл. 1. Плотность и давление насыщенных водяных паров
Еще раз отметим, что, как указывалось ранее, значение плотности насыщенного пара растет с его температурой, то же самое относится и к давлению насыщенного пара.
Табл. 2. Психометрическая таблица
Напомним, что относительная влажность определяется по значению показаний сухого термометра (первый столбец) и разности показаний сухого и влажного (первая строка).
На сегодняшнем уроке мы познакомились с важной характеристикой воздуха – его влажностью. Как мы уже говорили, влажность в холодное время года (зимой) понижается, а в теплое (летом) повышается
Важно уметь регулировать эти явления, например при необходимости повысить влажность располагать в помещении в зимнее время несколько резервуаров с водой, чтобы усилить процессы испарения, однако такой способ будет эффективен только при соответствующей температуре, которая выше, чем на улице.
На следующем уроке мы рассмотрим, что такое работа газа, и принцип действия двигателя внутреннего сгорания.
Помогла ли вам статья?
ПомоглаНе нравится
Temper-3D
Английский термин Точки Росы — Dew point.
Если поверхность холоднее или равна точке росы, то конденсат на неё выпадет
Чем ниже влажность, тем точка росы ниже фактической температуры. Чем выше влажность, тем точка росы выше и ближе к фактической температуре. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Например, в ванной комнате, если включен душ (влажность близка к 100%), всегда зеркало «запотевает», и наоборот, если влажность равна нулю, то конденсат никогда не выпадет (в герметичном оконном стеклопакете влажность близка к 0%, там используется специальный адсорбент, который поглощает влагу, поэтому при любом охлаждении, он изнутри никогда не «запотеет»).
Если стеклопакет запотел изнутри, значит он не герметичен и адсорбент уже не может поглотить всю влагу.
Таблица для определения точки росы
Как видно из таблицы, точка росы зависит от температуры и влажности.
В левой колонке указана температура, сверху — влажность.
Например, при температуре 20 °C и влажности 55% (санитарные нормы для жилых помещений) точка росы равна 10,69 °C. Если в квартире температура, например в углу ниже 10,69 °C, то угол «запотеет». Влажность 55% , это достаточно сухое помещение (реально в жилом помещении, особенно на кухне влажность составляет 60%-70%, и более т.е. стена «потечет» (обои отклеятся) при более высокой температуре).
Температуры точки росы, для различных значений температур и относительной влажности воздуха в помещении:
| % влажность / температура °C | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% |
| -5 | -15,3 | -14,04 | -12,9 | -11,84 | -10,83 | -9,96 | -9,11 | -8,31 | -7,62 | -6,89 | -6,24 | -5,6 |
| -4 | -14,4 | -13,1 | -11,93 | -10,84 | -9,89 | -8,99 | -8,11 | -7,34 | -6,62 | -5,89 | -5,24 | -4,6 |
| -3 | -13,42 | -12,16 | -10,98 | -9,91 | -8,95 | -7,99 | -7,16 | -6,37 | -5,62 | -4,9 | -4,24 | -3,6 |
| -2 | -12,58 | -11,22 | -10,04 | -8,98 | -7,95 | -7,04 | -6,21 | -5,4 | -4,62 | -3,9 | -3,34 | -2,6 |
| -1 | -11,61 | -10,28 | -9,1 | -7,98 | -7,0 | -6,09 | -5,21 | -4,43 | -3,66 | -2,94 | -2,34 | -1,6 |
| -10,65 | -9,34 | -8,16 | -7,05 | -6,06 | -5,14 | -4,26 | -3,46 | -2,7 | -1,96 | -1,34 | -0,62 | |
| 1 | -9,85 | -8,52 | -7,32 | -6,22 | -5,21 | -4,26 | -3,4 | -2,58 | -1,82 | -1,08 | -0,41 | 0,31 |
| 2 | -9,07 | -7,72 | -6,52 | -5,39 | -4,38 | -3,44 | -2,56 | -1,74 | -0,97 | -0,24 | 0,52 | 1,29 |
| 3 | -8,22 | -6,88 | -5,66 | -4,53 | -3,52 | -2,57 | -1,69 | -0,88 | -0,08 | 0,74 | 1,52 | 2,29 |
| 4 | -7,45 | -6,07 | -4,84 | -3,74 | -2,7 | -1,75 | -0,87 | -0,01 | 0,87 | 1,72 | 2,5 | 3,26 |
| 5 | -6,66 | -5,26 | -4,03 | -2,91 | -1,87 | -0,92 | -0,01 | 0,94 | 1,83 | 2,68 | 3,49 | 4,26 |
| 6 | -5,81 | -4,45 | -3,22 | -2,08 | -1,04 | -0,08 | 0,94 | 1,89 | 2,8 | 3,68 | 4,48 | 5,25 |
| 7 | -5,01 | -3,64 | -2,39 | -1,25 | -0,21 | 0,87 | 1,9 | 2,85 | 3,77 | 4,66 | 5,47 | 6,25 |
| 8 | -4,21 | -2,83 | -1,56 | -0,42 | -0,72 | 1,82 | 2,86 | 3,85 | 4,77 | 5,64 | 6,46 | 7,24 |
| 9 | -3,41 | -2,02 | -0,78 | 0,46 | 1,66 | 2,77 | 3,82 | 4,81 | 5,74 | 6,62 | 7,45 | 8,24 |
| 10 | -2,62 | -1,22 | 0,08 | 1,39 | 2,6 | 3,72 | 4,78 | 5,77 | 7,71 | 7,6 | 8,44 | 9,23 |
| 11 | -1,83 | -0,42 | 0,98 | 1,32 | 3,54 | 4,68 | 5,74 | 6,74 | 7,68 | 8,58 | 9,43 | 10,23 |
| 12 | -1,04 | 0,44 | 1,9 | 3,25 | 4,48 | 5,63 | 6,7 | 7,71 | 8,65 | 9,56 | 10,42 | 11,22 |
| 13 | -0,25 | 1,35 | 2,82 | 4,18 | 5,42 | 6,58 | 7,66 | 8,68 | 9,62 | 10,54 | 11,41 | 12,21 |
| 14 | 0,63 | 2,26 | 3,76 | 5,11 | 6,36 | 7,53 | 8,62 | 9,64 | 10,59 | 11,52 | 12,4 | 13,21 |
| 15 | 1,51 | 3,17 | 4,68 | 6,04 | 7,3 | 8,48 | 9,58 | 10,6 | 11,59 | 12,5 | 13,38 | 14,21 |
| 16 | 2,41 | 4,08 | 5,6 | 6,97 | 8,24 | 9,43 | 10,54 | 11,57 | 12,56 | 13,48 | 14,36 | 15,2 |
| 17 | 3,31 | 4,99 | 6,52 | 7,9 | 9,18 | 10,37 | 11,5 | 12,54 | 13,53 | 14,46 | 15,36 | 16,19 |
| 18 | 4,2 | 5,9 | 7,44 | 8,83 | 10,12 | 11,32 | 12,46 | 13,51 | 14,5 | 15,44 | 16,34 | 17,19 |
| 19 | 5,09 | 6,81 | 8,36 | 9,76 | 11,06 | 12,27 | 13,42 | 14,48 | 15,47 | 16,42 | 17,32 | 18,19 |
| 20 | 6,0 | 7,72 | 9,28 | 10,69 | 12,0 | 13,22 | 14,38 | 15,44 | 16,44 | 17,4 | 18,32 | 19,18 |
| 21 | 6,9 | 8,62 | 10,2 | 11,62 | 12,94 | 14,17 | 15,33 | 16,4 | 17,41 | 18,38 | 19,3 | 20,18 |
| 22 | 7,69 | 9,52 | 11,12 | 12,56 | 13,88 | 15,12 | 16,28 | 17,37 | 18,38 | 19,36 | 20,3 | 21,6 |
| 23 | 8,68 | 10,43 | 12,03 | 13,48 | 14,82 | 16,07 | 17,23 | 18,34 | 19,38 | 20,34 | 21,28 | 22,15 |
| 24 | 9,57 | 11,34 | 12,94 | 14,41 | 15,76 | 17,02 | 18,19 | 19,3 | 20,35 | 21,32 | 22,26 | 23,15 |
| 25 | 10,46 | 12,75 | 13,86 | 15,34 | 16,7 | 17,97 | 19,15 | 20,26 | 21,32 | 22,3 | 23,24 | 24,14 |
| 26 | 11,35 | 13,15 | 14,78 | 16,27 | 17,64 | 18,95 | 20,11 | 21,22 | 22,29 | 23,28 | 24,22 | 25,14 |
| 27 | 12,24 | 14,05 | 15,7 | 17,19 | 18,57 | 19,87 | 21,06 | 22,18 | 23,26 | 24,26 | 25,22 | 26,13 |
| 28 | 13,13 | 14,95 | 16,61 | 18,11 | 19,5 | 20,81 | 22,01 | 23,14 | 24,23 | 25,24 | 26,2 | 27,12 |
| 29 | 14,02 | 15,86 | 17,52 | 19,04 | 20,44 | 21,75 | 22,96 | 24,11 | 25,2 | 26,22 | 27,2 | 28,12 |
| 30 | 14,92 | 16,77 | 18,44 | 19,97 | 21,38 | 22,69 | 23,92 | 25,08 | 26,17 | 27,2 | 28,18 | 29,11 |
| 31 | 15,82 | 17,68 | 19,36 | 20,9 | 22,32 | 23,64 | 24,88 | 26,04 | 27,14 | 28,08 | 29,16 | 30,1 |
| 32 | 16,71 | 18,58 | 20,27 | 21,83 | 23,26 | 24,59 | 25,83 | 27,0 | 28,11 | 29,16 | 30,16 | 31,19 |
| 33 | 17,6 | 19,48 | 21,18 | 22,76 | 24,2 | 25,54 | 26,78 | 27,97 | 29,08 | 30,14 | 31,14 | 32,19 |
| 34 | 18,49 | 20,38 | 22,1 | 23,68 | 25,14 | 26,49 | 27,74 | 28,94 | 30,05 | 31,12 | 32,12 | 33,08 |
| 35 | 19,38 | 21,28 | 23,02 | 24,6 | 26,08 | 27,64 | 28,7 | 29,91 | 31,02 | 32,1 | 33,12 | 34,08 |
| % влажность / температура °C | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% |
Оригинальный документ: СП 23-101-2004, Группа Ж24, ОКС 91.120.01, Дата введения 2004-06-01, ПРИЛОЖЕНИЕ Р (справочное)
Некоторые факты
Вопрос положения критической точки в стене снимается, если оклеить ее изнутри пароизоляционным материалом. Такими свойствами обладают некоторые виды отделки, например виниловые обои. Пар в конструкцию не поступает, и та будет сухой независимо от распределения температур. Исключением является случай, когда стена промерзает насквозь, а критическая точка оказывается на внутренней поверхности.
Обшивку ограждающих элементов пароизоляцией практикуют в странах Западной Европы. Но у этого решения есть недостаток: для отвода избыточной влаги приходится увеличивать кратность воздухообмена, т.е. производительность вентиляции. Это влечет за собой рост теплопотерь и, как следствие, расходов на отопление. Дом с «дышащими», т.е. паропроницаемыми, стенами обходится дешевле.
https://youtube.com/watch?v=LE1lFVb4XjE
Формула для расчета
Вычислить самостоятельно и точно рассчитать точку росы поможет следующая формула:
Эту формулу можно использовать для вычисления относительной влажности по известной точке росы
Как видно из формулы, значение напрямую зависит от величин двух параметров:
- показателя увлажненности;
- фактических показаний температуры.
При высокой относительной влажности параметр становится выше и ближе к уровню фактической температуры. Чтобы посчитать эту переменную величину, существует таблица с небольшим шагом параметров. По ней можно найти необходимое значение, измерив относительную влажность и фактическую температуру.
Таблица 1. Определение показателя с помощью соотношения влияющих параметров, от которых зависит точка росы
Из данного видео становится понятно, какой толщины должен быть утеплитель для наиболее комфортных условий:
Точное определение
Водяной пар чаще всего конденсируется на самих стенах или внутри их конструкции, если они недостаточно утеплены или построены. Без утеплителя значение будет находиться близко к температуре внутренней части стены, а в некоторых случаях и к стене в середине дома. Когда температура внутри ограждающих сооружений будет иметь величину ниже показателя, то во время похолодания при отрицательной температуре снаружи произойдет выпадение конденсата.
Есть несколько мест, где может находиться показатель на неутепленных конструкциях:
- внутри конструкции, близко к наружной ее части, стена останется сухой;
- внутри стены, но близко к внутренней части, стена становится мокрой при температурных перепадах;
- та сторона стены, которая находится в здании, постоянно будет покрываться конденсатом.
Специалисты не рекомендуют производить утепление помещений изнутри, объясняя это тем, что при применении такого способа теплоизоляции параметр будет находиться под теплоизолирующим слоем в середине помещения. Вследствие этого произойдет большое скопление влаги.
- конденсат может скапливаться в центре стены и во время холодов сдвигаться в сторону размещения теплоизолирующих компонентов;
- местом скопления влаги может стать граница ограждающей конструкции и утепляющего слоя, который сыреет и образует плесень в середине комнат;
- в середине самого теплоизолирующего слоя (он постепенно напитается влагой, начнет плесневеть и гнить изнутри).
Точка росы формируется тремя составляющими: атмосферным давлением, температурой воздуха и его влажностью
Пенопласт, минеральную вату или другой вид утеплителя необходимо поместить с наружной стороны здания, что позволит разместить значение в утепляющем слое (при таком расположении стены внутри будут оставаться сухими). Для более ясного понимания параметра существуют графики ее размещения на стенах домов с утеплением, а также на зданиях, не имеющих утепляющего слоя. Чтобы самостоятельно произвести такой расчет, можно определить точку росы в стене калькулятором.
Что такое точка росы?
Схема образования точки росы в стене.
Когда утепляешь поверхность изнутри помещения, то отгораживаешь ее от тепла комнаты. Таким образом, положение точки росы сдвигается внутрь, ближе к комнате, температура самой стены понижается. А какой вывод из этого можно сделать? Возникновение конденсата.
Согласно определению, точка росы — это уровень температуры, при котором начинает выпадать конденсат, то есть влага, находящаяся в воздухе, превращается в воду и оседает на поверхности. Эта точка может находиться в разных местах (снаружи, внутри, посередине, ближе к какой-либо его поверхности).
В зависимости от этого показателя, стена остается сухой круглый год либо намокает при понижении температуры на улице.
Например, если температура в комнате составляет +20°C, а уровень влажности равен 60%, то конденсат выпадает на любой поверхности уже при понижении температуры до +12°C. Если уровень влажности выше и составляет 80%, то росу можно уже увидеть при +16,5°C. При влажности 100% поверхность намокает при температуре в 20°C.
Рассмотрим ситуации, возникающие при утеплении пенопластом снаружи либо изнутри:
- Положение точки для неутепленной поверхности. Она может находиться в толще стены ближе к улице, примерно между внешней поверхностью и серединой. Стенка при любом понижении температуры не намокает, остается сухой. Часто случается и так, что точка находится ближе к внутренней поверхности, тогда стена в большинстве случаев сухая, но намокает при резких понижениях температуры. При нахождении показателя на внутренней поверхности стена остается мокрой всю зиму.
- При утеплении пенопластом снаружи дома возможно возникновение нескольких ситуаций. Если выбор утеплителя, точнее его толщины, был осуществлен правильно, то точка росы будет находиться в утеплителе. Это самое правильное расположение, в таком случае стена будет при любых обстоятельствах оставаться сухой. Если же слой теплоизолятора был взят меньше, то возможно три варианта расположения точки росы:
- посередине между центральной частью стены и внешней — стена остается сухой практически все время;
- ближе к внутренней поверхности — при похолодании происходит выпадение росы;
- на внутренней поверхности — зимой стена мокрая постоянно.
Статья по теме: Правильное заземление в частном доме

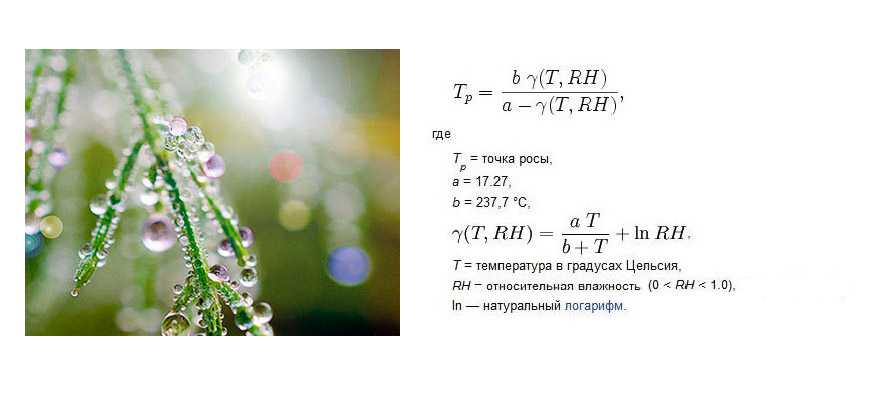

Для определения показателя выпадения конденсата можно использовать такую формулу:
Тр=(b*y(T,RH))/(a-y(N,RH))
Тр — это точка росы,
постоянные величины: а=17,27 и b=237,7 градусов (по Цельсию).
y(T,RH) = (aT/(b+T))+ln(RH)
Т — температура,
RH — уровень относительно влажности (больше нуля, но меньше, чем единица),
Ln — логарифм.
При использовании формулы необходимо учесть, из какого материала произведены стены, какова их толщина и многое другое. Лучше подобные вычисления выполнять, используя специальные компьютерные программы.
Плачевные последствия
Утеплили стенки внутри, когда нельзя было? Мои искренние поздравления – Вы истинно русский человек, который сначала делает, после чего думает. Надеетесь, пронесёт? Нет! Увы, но Вам теперь придётся столкнуться со следующими проблемами:
- мокрыми стенами;
- влажным теплоизоляционным материалом;
- затхлым ароматом;
- сыростью;
- плесенью;
- грибком;
- гнилью;
- отслоением облицовочного сырья;
- разрушением сооружений – весьма быстро разваливаются элементы в деревянном доме;
Как видите, последствия очень серьёзные. Поэтому при утеплении стен нельзя пренебрегать советами специалистов и включать опцию «Русский». Правда, в том случае, если не хотите, чтобы насыщенный пар превратился в воду, которая с радостью осядет на всевозможных поверхностях в жилище.
Варианты утепления стен жилища
Параметр ТР является своеобразной границей температур, в которой происходит встреча внутреннего тепла и внешнего холода. В стеновых ограждающих конструкциях теплый воздух, диффундирующий в зимние холодные месяцы из отапливаемой комнаты на морозную улицу, переохлаждается.
Паровая фаза воды переходит во влажное состояние, осаждаясь на любой поверхности, имеющей температуру ниже ТР. Причиной возникновения конденсата является не только материал стены (деревянный дом, кирпичный или газобетонный), но и способ обустройства тепловой защиты здания, определяющий, в какую сторону смещается ТР.
Местоположение ТР зависит от следующих факторов:
- показателей влажности внутри помещения и на улице;
- показателей температуры воздуха внутри помещения и на улице;
- толщины стены и утепляющего слоя;
- места, где размещен утепляющий материал.
В зависимости от указанных факторов ТР может находиться не только на поверхности стены, но и в толще стены либо утепляющего материала. Варианты расположения ТР в системе «стена плюс утеплитель» предусматривают размещение утеплителя внутри помещения либо на наружной стороне ограждающей стенки (см. рис. ниже).
ТР для различных вариантов размещения утеплителя
Стена без утепления
Местоположение ТР приходится на толщу стены и способно смещаться в сторону улицы либо помещения в зависимости от изменяющихся параметров температур и влажности.
В любом случае, находится точка росы в газобетоне или в кирпичной стене, конденсат образуется сравнительно далеко от внутренней поверхности. Конденсатная влага скапливается в материале стены, в сильные морозы она замерзает. При потеплении влага оттаивает и испаряется наружу, в атмосферу.
Возможны три варианта размещения ТР в стене:
- найденный расчетным или табличным способом показатель ТР попал между геометрическим центром толщины стенки и внешней поверхностью – внутренняя стенка осталась сухой;
- ТР попадает между геометрическим центром стенки и внутренней поверхностью помещения – стены комнаты при резком похолодании могут намокнуть;
- ТР точно попала на координату внутренней поверхности – всю зиму стена будет отсыревшей.
Потери тепла при неутепленной стене достигают 80%. Негативным моментом возникновения ТР в стене является постепенное разрушение стеновой конструкции.
Утепление с внутренней стороны помещения
Для местоположения ТР возможны следующие варианты:
- если точка росы в утеплителе, то утеплитель будет мокрым весь морозный период;
- если структура материала утеплителя не допускает конденсации влаги внутри утепляющего слоя (пенополистирол и др.), то конденсат выпадет на границе внутренней стены и утепляющей полистирольной плиты. Отделка стены начнет мокнуть, что спровоцирует образование сырых пятен и плесени;
- материал стены находится в зоне минусовых температур и подвергается негативным воздействиям температурных перепадов.
Утепление с наружной стороны здания
ТР выведена во внешний теплоизолирующий слой. Возможность образования конденсата в комнате исключена, стены будут сухие.
Учебное особие по физике
Влажность воздуха. Точка росы. Психрометр. Гигрометр
В результате испарения воды с многочисленных водоемов (морей, озер, рек и др.), а также с растительных покровов в атмосферном воздухе всегда содержится водяной пар. От количества водяного пара, содержащегося в воздухе, зависит погода, самочувствие человека, функционирование многих его органов, жизнь растений, а также сохранность технических объектов, архитектурных сооружений, произведений искусств
Поэтому очень важно следить за влажностью воздуха, уметь измерять ее
Водяной пар в воздухе обычно является ненасыщенным. Перемещение воздушных масс, обусловленное в конечном счете излучением Солнца, приводит к тому, что в одних местах нашей планеты в данный момент испарение воды преобладает над конденсацией, а в других, наоборот, преобладает конденсация.
Воздух, содержащий водяные пары, называют влажным. Для характеристики содержания водяного пара в воздухе вводят ряд величин: абсо лютную влажность, упругость водяного пара и относительную влажность.
Абсолютной влажностью воздуха называют величину, численно равную массе водяного пара, содержащегося в воздуха (т.е. плотность водяного пара в воздухе при данных условиях).
Упругость водяного пара p — это парциальное давление водяного пара, содержащегося в воздухе.
В СИ единицами абсолютной влажности и упругости являются соответственно килограмм на кубический метр и паскаль (Па).
Иногда используются внесистемные единицы грамм на кубический метр и миллиметр ртутного столба (мм рт. ст.).
Абсолютная влажность и упругость водяного пара связаны между собой уравнением состояния
Если известна только абсолютная влажность или упругость водяного пара, еще нельзя судить, насколько сух или влажен воздух. Для определения степени влажности воздуха необходимо знать, близок или далек водяной пар от насыщения.
Относительной влажностью воздуха называют выраженное в процентах отношение абсолютной влажности к плотности насыщенного пара при данной температуре (или отношение упругости водяного пара к давлению насыщенного пара при данной температуре):
Чем меньше относительная влажность, тем дальше пар от насыщения, тем интенсивнее происходит испарение. Давление насыщенного пара при заданной температуре — величина табличная. Упругость водяного пара (а значит, и абсолютную влажность) определяют по точке росы.
Пусть при температуре упругость водяного пара Состояние пара на диаграмме р, t изобразится точкой А (рис. 1).
Рис. 1
При изобарном охлаждении до температуры пар становится насыщенным и его состояние изобразится точкой В. Температуру , при которой водяной пар становится насыщенным, называют точкой росы. При охлаждении ниже точки росы начинается конденсация паров: появляется туман, выпадает роса, запотевают окна. Точка росы позволяет определить упругость водяного пара , находящегося в воздухе при температуре .
Действительно, из рисунка 1 видим, что давление равно давлению насыщенного пара при точке росы . Следовательно,

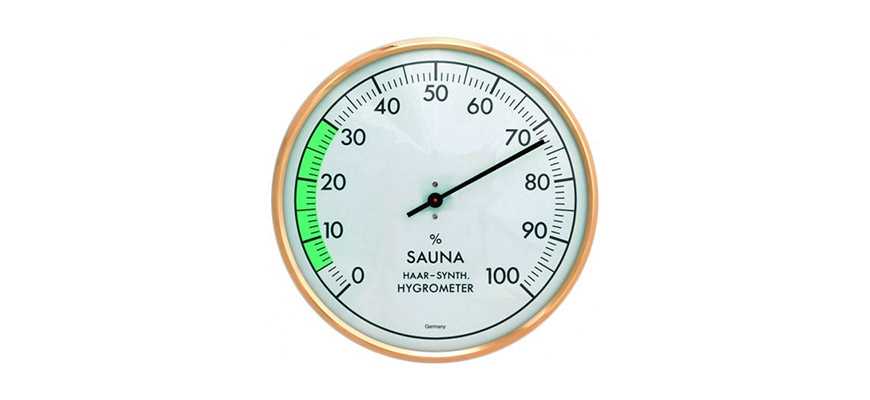

Точку росы определяют с помощью гигрометров.
Рис. 2
Конденсационный гигрометр представляет собой металлическую коробку А, передняя стенка К которой хорошо отполирована (рис. 2) Внутрь коробки наливают легко испаряющуюся жидкость — эфир — и вставляют термометр. Пропуская через коробку воздух с помощью резиновой груши Г, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки К. Давление в области, прилегающей к стенке, можно считать постоянным, так как эта область сообщается с атмосферой и понижение давления за счет охлаждения компенсируется увеличением концентрации пара. Появление росы указывает, что водяной пар стал насыщенным. Зная температуру воздуха и точку росы, можно найти парциальное давление водяного пара и относительную влажность.
Относительную влажность определяют также с помощью психрометра.
Рис. 3
Психрометр состоит из двух термометров, шарик одного из них обмотан тканью, нижние концы которой опущены в сосуд с дистиллированной водой (рис. 3). Сухой термометр регистрирует температуру воздуха, а влажный — температуру испаряющейся воды. Но при испарении жидкости ее температура понижается. Чем суше воздух (меньше его относительная влажность), тем интенсивнее испаряется вода из влажной ткани и тем ниже ее температура. Следовательно, разность показаний сухого и влажного термометров (так называемая психрометрическая разность) зависит от относительной влажности воздуха. Зная эту разность температур, определяют относительную влажность воздуха по специальным психрометрическим таблицам.
Расчет точки росы
Существует несколько способов определения параметра.
По математической формуле
Применяют следующее выражение:
Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где
Тр — точка росы, °С;
Расчет точки росы происходит по математическим формулам.
A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;
RH — относительная влажность воздуха в долях единицы;
Т — температура воздуха, °С;
Ln — натуральный логарифм.
Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

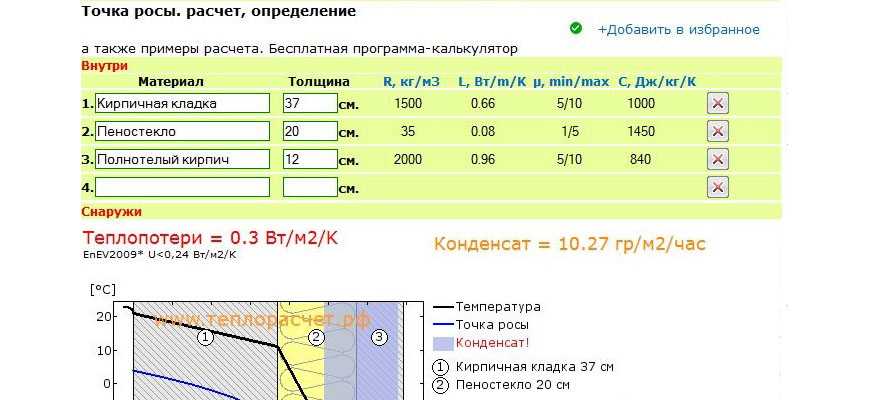

Программы-калькуляторы
Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.
С помощью онлайн-калькулятора
Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.
Онлайн-калькулятор есть на многих сайтах.
В специальные поля вводят данные:
- температуру воздуха;
- относительную влажность;
- атмосферное давление.
После нажатия кнопки «Вычислить» на экране отображается искомая величина.
Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.
Специальные инструменты
Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.
Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.
Влажность измеряют с помощью приборов:
- Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
- Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.
Таблицы
В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.
Пример:
| Температуравоздуха, °С | Температура насыщения в °С при влажности воздуха (в %) | |||||||||||||
| 30% | 35% | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% | |
| -10 | -23,2 | -21,8 | -20,4 | -19 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10 |
| -5 | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -7,7 | -6,5 | -5,8 |
| -14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 | |
| +2 | -12,8 | -11 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | 1,3 |
| +4 | -11,3 | -9,5 | -7,9 | -6,5 | -4,9 | -4 | -3 | -1,9 | -1 | 0,8 | 1,6 | 2,4 | 3,2 | |
| +5 | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | 0,7 | 1,6 | 2,5 | 3,3 | 4,1 |
| +6 | -9,5 | -7,7 | -6 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | 0,8 | 1,8 | 2,7 | 3,6 | 4,5 | 5,3 |
| +7 | -9 | -7,2 | -5,5 | -4 | -2,8 | -1,5 | -0,5 | 0,7 | 1,6 | 2,5 | 3,4 | 4,3 | 5,2 | 6,1 |
| +8 | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | 0,3 | 1,3 | 2,3 | 3,4 | 4,5 | 5,4 | 6,2 | 7,1 |
| +9 | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | 1,2 | 2,4 | 3,4 | 4,5 | 5,5 | 6,4 | 7,3 | 8,2 | |
| +10 | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | 0,8 | 2,2 | 3,2 | 4,4 | 5,5 | 6,4 | 7,3 | 8,2 | 9,1 |
| +11 | -6 | -4 | -2,4 | -0,9 | 0,5 | 1,8 | 3 | 4,2 | 5,3 | 6,3 | 7,4 | 8,3 | 9,2 | 10,1 |
| +12 | -4,9 | -3,3 | -1,6 | -0,1 | 1,6 | 2,8 | 4,1 | 5,2 | 6,3 | 7,5 | 8,6 | 9,5 | 10,4 | 11,7 |
| +13 | -4,3 | -2,5 | -0,7 | 0,7 | 2,2 | 3,6 | 5,2 | 6,4 | 7,5 | 8,4 | 9,5 | 10,5 | 11,5 | 12,3 |
| +14 | -3,7 | -1,7 | 1,5 | 3 | 4,5 | 5,8 | 7 | 8,2 | 9,3 | 10,3 | 11,2 | 12,1 | 13,1 | |
| +15 | -2,9 | -1 | 0,8 | 2,4 | 4 | 5,5 | 6,7 | 8 | 9,2 | 10,2 | 11,2 | 12,2 | 13,1 | 14,1 |
| +16 | -2,1 | -0,1 | 1,5 | 3,2 | 5 | 6,3 | 7,6 | 9 | 10,2 | 11,3 | 12,2 | 13,2 | 14,2 | 15,1 |
| +17 | -1,3 | 0,6 | 2,5 | 4,3 | 5,9 | 7,2 | 8,8 | 10 | 11,2 | 12,2 | 13,5 | 14,3 | 15,2 | 16,6 |
| +18 | -0,5 | 1,5 | 3,2 | 5,3 | 6,8 | 8,2 | 9,6 | 11 | 12,2 | 13,2 | 14,2 | 15,3 | 16,2 | 17,1 |
| +19 | 0,3 | 2,2 | 4,2 | 6 | 7,7 | 9,2 | 10,5 | 11,7 | 13 | 14,2 | 15,2 | 16,3 | 17,2 | 18,1 |
| +20 | 1 | 3,1 | 5,2 | 7 | 8,7 | 10,2 | 11,5 | 12,8 | 14 | 15,2 | 16,2 | 17,2 | 18,1 | 19,1 |
| +21 | 1,8 | 4 | 6 | 7,9 | 9,5 | 11,1 | 12,4 | 13,5 | 15 | 16,2 | 17,2 | 18,1 | 19,1 | 20 |
| +22 | 2,5 | 5 | 6,9 | 8,8 | 10,5 | 11,9 | 13,5 | 14,8 | 16 | 17 | 18 | 19 | 20 | 21 |
| +23 | 3,5 | 5,7 | 7,8 | 9,8 | 11,5 | 12,9 | 14,3 | 15,7 | 16,9 | 18,1 | 19,1 | 20 | 21 | 22 |
| +24 | 4,3 | 6,7 | 8,8 | 10,8 | 12,3 | 13,8 | 15,3 | 16,5 | 17,8 | 19 | 20,1 | 21,1 | 22 | 23 |
| +25 | 5,2 | 7,5 | 9,7 | 11,5 | 13,1 | 14,7 | 16,2 | 17,5 | 18,8 | 20 | 21,1 | 22,1 | 23 | 24 |
| +26 | 6 | 8,5 | 10,6 | 12,4 | 14,2 | 15,8 | 17,2 | 18,5 | 19,8 | 21 | 22,2 | 23,1 | 24,1 | 25,1 |
| +27 | 6,9 | 9,5 | 11,4 | 13,3 | 15,2 | 16,5 | 18,1 | 19,5 | 20,7 | 21,9 | 23,1 | 24,1 | 25 | 26,1 |
| +28 | 7,7 | 10,2 | 12,2 | 14,2 | 16 | 17,5 | 19 | 20,5 | 21,7 | 22,8 | 24 | 25,1 | 26,1 | 27 |
| +29 | 8,7 | 11,1 | 13,1 | 15,1 | 16,8 | 18,5 | 19,9 | 21,3 | 22,5 | 22,8 | 25 | 26 | 27 | 28 |
| +30 | 9,5 | 11,8 | 13,9 | 16 | 17,7 | 19,7 | 21,3 | 22,5 | 23,8 | 25 | 26,1 | 27,1 | 28,1 | 29 |
| +32 | 11,2 | 13,8 | 16 | 17,9 | 19,7 | 21,4 | 22,8 | 24,3 | 25,6 | 26,7 | 28 | 29,2 | 30,2 | 31,1 |
| +34 | 12,5 | 15,2 | 17,2 | 19,2 | 21,4 | 22,8 | 24,2 | 25,7 | 27 | 28,3 | 29,4 | 31,1 | 31,9 | 33 |
| +36 | 14,6 | 17,1 | 19,4 | 21,5 | 23,2 | 25 | 26,3 | 28 | 29,3 | 30,7 | 31,8 | 32,8 | 34 | 35,1 |
| +38 | 16,3 | 18,8 | 21,3 | 23,4 | 25,1 | 26,7 | 28,3 | 29,9 | 31,2 | 32,3 | 33,5 | 34,6 | 35,7 | 36,9 |
| +40 | 17,9 | 20,6 | 22,6 | 25 | 26,9 | 28,7 | 30,3 | 31,7 | 33 | 34,3 | 35,6 | 36,8 | 38 | 39 |
Примеры
Ещё один простой пример можно рассмотреть, когда в теплое помещение с мороза заносят какую-либо вещь. Воздух над ней охлаждается, насыщается водяными парами и на вещи конденсируются капельки воды.
В дальнейшем вещь прогревается до температуры воздуха помещения и конденсат испаряется. Кстати, этим явлением обусловлена рекомендация не включать сразу в сеть бытовые электрические приборы, занесенные с мороза.
Другой, не менее хорошо знакомый пример – запотевание стекол в доме. У многих зимой окна «плачут», на них выпадает конденсат. Необходимо понимать, что на это явление в большей мере влияют два фактора — влажность и температура.
Поэтому, если у вас нормальный стеклопакет и правильно проведено утепление, а конденсат есть, — значит, не всё в порядке с влажностью; возможно плохая вентиляция, вытяжка.
