Самодельная стремянка для дома и сада

5.Требования охраны труда после окончания работы.

После окончания работы необходимо сдать приставную лестницу или лестницу-стремянку  на  хранение,   на   место,   установленное  мастером. Снять средства индивидуальной защиты и убрать в предназначенное для них место. Привести в порядок свое рабочее место. Отходы производства убрать в специально отведенное место, согласно маркировке.

Лестницы должны храниться в сухих помещениях в условиях, исклю­чающих их случайные механические повреждения. Обо всех замеченных неисправностях сообщите лицу, отвечающему за исправность приставных лестниц и лестниц-стремянок.

Вымыть руки и лицо теплой водой с мылом или принять душ.

Немного об особенностях модульных лестниц

Модульная лестница это конструкция, выполненную из соединённых друг с другом однотипных деталей. Это система образует цепной косоур, который является каркасом, несущем на себе основную нагрузку.

Помимо этого, используются дополнительные опорные элементы:

• центральный столб, если конструкция винтовая,
• опорные вертикальные балки, которые устанавливаются в прямых и поворотных конструкциях через каждые 1,5м и чаще,
• либо крепление на стену, если последняя является капитальной и обладает хорошим уровнем прочности.

Имеете в виду, что модульные лестницы могут со временем  расшатывается. Поэтому хотя бы раз в полгода необходимо проверять надежность всех соединений и в случае  необходимости  дополнительно подкручивать их.

Необходимые инструменты и материалы

Прежде чем начинать разговор о необходимых инструментах и материалах, скажем, что список нужных вещей будет варьироваться в зависимости от того, какой вариант было решено реализовывать. То есть может произойти так, что материалы, нужные для создания деревянного варианта, окажутся совершенно бесполезными, если будет делаться стальная лестница или стремянка из полипропиленовых элементов.

Если решено было делать стремянку из древесины, то для реализации задумки нам потребуется ножовка для работы с деревом, которая будет иметь толщину зубцов около 3 миллиметров. В дополнение нужно иметь под рукой отвертку, наждак средней зернистости, сверла и молоток. Следует сказать, что сверла обычные не подойдут. Нужны специальные для древесины, с диаметром 3 и 12 миллиметров. Их особенностью является и то, что длина части для работы будет составлять 0,5 сантиметра. Саморезы применяются в качестве крепежей и должны быть также сделаны для дерева. Еще нужны 4 болта модели М10, длина которых составляет 1,2 сантиметра.

Перед формированием такой вещи из дерева следует приготовить цепи спецконструкции с длиной не менее полуметра, что потом окажутся своего рода фиксаторами. Каждое звено должно быть выполнено из 1,5-2-миллиметровой проволоки толщиной, а длина самого звена должна быть не больше сантиметра. И еще потребуются 4 скобы полукруглой формы, чтобы зафиксировать цепь.

В случае с другой конструкцией, нам потребуется иметь под рукой:

• молоток;
• дрель;
• рулетку для проведения замеров;
• пилу.

Кроме того, потребуются бруски из дерева и так далее. Но также при реализации металлического варианта будут нужны:

• металлопрофиль;
• металлические трубы;
• резиновые накладки на ступеньки;
• петли;
• башмаки;
• резиновые ножки;
• болгарка;
• сварка;
• угольник;
• электродрель;
• маркер;
• крепежи-метизы;
• ремни;
• лоток.

А это можно узнать, когда у вас на руках есть такая вещь, как чертежи.

Изготовление стремянок из дерева и металла

Лестница-стремянка пригодится как во время ремонта, так и для многих бытовых нужд: ухода за деревьями в саду, замены лампочек, фасадных работ. Существуют модели стремянок, изготовленные из дерева, металла, варианты с односторонним и двусторонним восхождением. Представленные в продаже недорогие стремянки, как правило, быстро приходят в негодность, а качественное профессиональное оборудование не всем по карману. Ввиду этого возникает необходимость сделать своими руками такую лестницу.

Изготовление стремянки из дерева

Большим преимуществом стремянок является то, что они не требуют дополнительной опоры. Своими руками быстрее и проще сделать модель с односторонним восхождением. Такая конструкция включает в себя лестницу со ступенями с одной стороны и откидной опорный элемент с другой.

Для деревянной лестницы-стремянки нужно заготовить:

• Сосновый брус размером 40×70 мм
• Мелкозубую ножовку
• Отвертку
• Дрель и сверла (диаметр 5 и 12 мм)
• Наждачную бумагу
• Стамеску
• Угольник
• Рулетку
• Карандаш
• Саморезы по дереву, болты и шайбы.

Древесина, использованная для изготовления лестницы, должна быть без сучков, с четкой структурой волокон. Выбирать следует твердую породу, подойдет бук, береза. Кроме того, материал должен быть хорошо просушенным. Влажная древесина, высыхая, будет деформироваться, что повлияет на устойчивость раскладной лестницы.

Конструкция простой стремянки с односторонним восхождением представляет собой лестницу и опорный элемент, скрепленные подвижным соединением. Для фиксации перекладин на стойках на них нужно сделать запилы на глубину 30 мм. На самих стойках вырезаются пазы. Перекладины закрепляются при помощи саморезов. Чтобы опорный элемент стремянки был достаточно прочным, поперечные перекладины фиксируют на стойке саморезами длиной 65 мм. Готовые составляющие необходимо обработать наждачной бумагой. Не будет лишним пропитать их антисептиком.

Сначала все детали собирают без смазывания столярным клеем и при необходимости подгоняют их. Затем конструкцию снова разбирают, наносят на места стыков клей и собирают отдельно лестницу и опорную часть. При отсутствии столярного клея можно заменить его клеем ПВА. Теперь части лестницы из дерева обрабатывают олифой, а затем покрывают масляной краской. По ее высыхании соединяют лестницу и опору болтами.

Чтобы составляющие стремянки не раздвигались слишком далеко, в подпорках нужно сделать скобы с фиксирующими цепями.

Есть и более простой способ изготовить стремянку из дерева своими руками, который займет значительно меньше времени. Требуется для этого взять две готовые лестницы и соединить их при помощи саморезов. При этом длина саморезов должна превышать размер скрепляемых деталей примерно на треть. Во избежание прокручивания необходимо использовать шайбы. Саморезы должны выступать с противоположной стороны, чтобы была возможность укрепить соединение гайкой.

Изготовление стремянки из металла своими руками

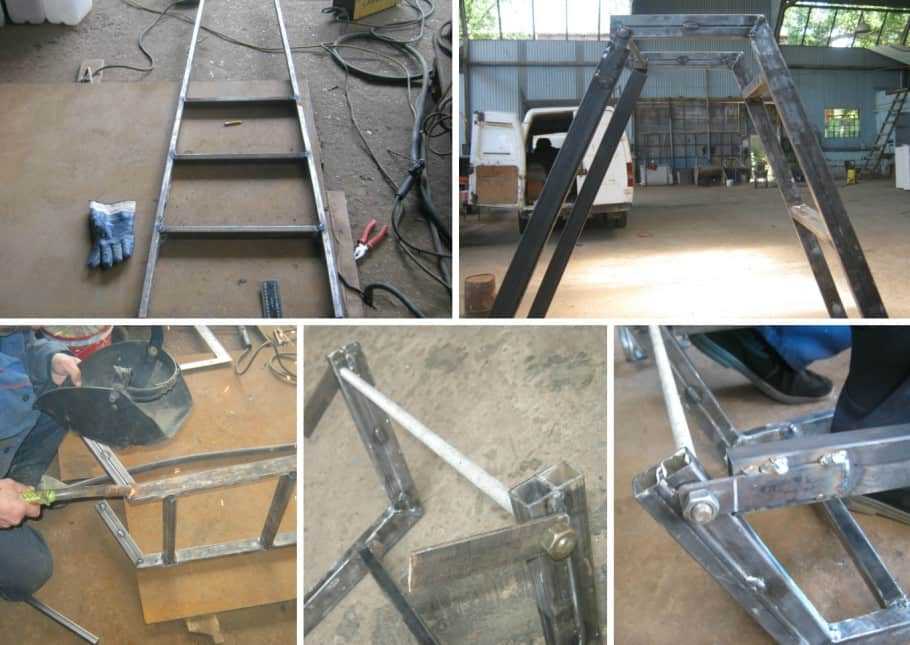

Своими руками можно сделать и металлическую бытовую стремянку. Для ее изготовления понадобится профиль из металла с толщиной стенок 1 мм. Из него нужно изготовить каркас, для максимальной прочности детали соединяют методом сварки, а не с помощью заклепок. На каркасе впоследствии будут закреплены деревянные перекладины.

Чтобы повысить устойчивость конструкции, в основание конструкции из металла монтируют деревянный брус длиной 60-70 см. Такую стремянку можно устанавливать на поверхности, покрытой плиткой или ламинатом. Благодаря складной конструкции ее нетрудно транспортировать и хранить. Вес изделия из тонкостенного профиля получается около 10 кг.

Чтобы сделать конструкцию максимально устойчивой, в основание можно монтировать брус из дерева большей длины. Однако данная конструкция будет устойчивой только на ровной поверхности.

Виды стремянок

На рынке представлено большое разнообразие переносных лестниц. Они отличаются между собой по высоте, особенностям конструкций, по материалам.

Стремянки изготавливают из различных материалов, в т. ч. из дерева

При изготовлении стремянок используют:

• дерево;
• металл (железо, сталь);
• алюминиевые сплавы.

Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.

Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.

Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.

Если за основу классификации брать конструкцию, то складная лестница может быть представлена несколькими видами:

• простая стремянка из бруса;
• стул-стремянка;
• многофункциональная лестница-трансформер.

Простая стремянка из бруса

Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.

1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.

Ступени и перекладины должны быть следующих размеров:

• 59 см (2 единицы);
• 54,5 см;
• 50 см;
• 45,5 см;
• 41 см (3 единицы).

На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.

Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.

Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной

При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см

Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.

Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

Стул-стремянка

Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.

Вариант с опрокидывающейся спинкой. Общий вид и чертежи.

При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.

Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.

Многофункциональная лестница-трансформер

Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.

Схема лестницы-трансформера

Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.

Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.

Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.

Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.

Советы профессионалов

Теперь приведем несколько советов от профессионалов, которые позволят сделать процесс сборки деревянной стремянки лучше, проще и эффективнее.

• Первое, что следует знать – при создании деревянной стремянки собственноручно необходимо сделать специальную подпорку брусьями и использованием методики, что предусматривает выкладывание различных элементов внахлест.
• Еще один важный момент, который тоже будет полезен – для обеспечения дополнительной жесткости следует осуществить прикрепление каждого бруса поперечного типа к стойке при помощи спецболтов. Каждый такой болт-саморез должен иметь длину не менее 65 миллиметров.
• Третий момент, который следует знать, состоит в том, что если установить на торцевой стороне опоры уголки, выполненные из стали, то конструкция станет существенно крепче и будет выдерживать большие нагрузки.
• Можно также сделать съемную верхней ступеньку, что будет просто ставиться на стремянке. Такая деталь удобна, если требуется осуществить покраску потолка. В этом случае ведро с краской можно будет поставить рядом.
• А также можно оборудовать стремянку хотя бы одним поручнем – спуск и подъем тогда станут быстрее и существенно проще.

Как видите, сделать стремянку своими руками – дело не слишком сложное и посильное для многих. Главное, четко знать, из какого материала вы будете делать эту конструкцию, а также разработать правильные и точные чертежи, которые после создания останется лишь воплотить в реальную стремянку.

Посмотрев видеоролик, вы узнаете, как сделать стремянку из профильной трубы своими руками.

Лестница раскладная

Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

• Набор материалов для легкой переносной лестницы, в двух экземплярах
• Дверные навесы продолговатые, 2 шт.
• Фанера 34х50
• Болты м6 длина 75мм, 4 шт.
• Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
• Болты длиной большей чем толщина фанеры, 5 шт.
• Саморезы 55мм, 4 шт.
• Уровень
• Уголок мебельный продолговатый, 2 шт.
• Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

Инструкция по сборке стремянки- трансформера

Сделать самостоятельно стремянку-трансформер ненамного труднее, чем классическую. Для этого понадобится тот же инструмент и материалы, за исключением ремней. Вместо них будут использоваться стоп-механизмы. Но порядок действий отличается:

• нарезать восемь труб одинаковой длины;
• нарезать ступени, шаг выбирается самостоятельно, конкретных требований к этому моменту нет;
• ступени расположить таким образом, чтобы с обоих концов секций было одинаковое расстояние до ступеней;
• произвести примерку и сварить секции;
• соединить секции между собой запорными механизмами. Нагрузка на них в положении строительных козлов достаточно высока, поэтому сварочный шов должен быть максимально качественным;
• обработать лестницу грунтовкой и вскрыть краской.

Лестница универсальная готова к эксплуатации. Желательно смазать запорные механизмы машинным маслом.

Отдельно рассматривать технологию сборки раздвижной лестницы смысла нет. Она представляет собой синтез транформера и классики. Секции изготавливаются по принципу трансформера. Между собой соединяются раздвижным механизмом. А последние две секции крепятся по принципу классической стремянки.

Как сделать стремянку своими руками: пошаговая инструкция

Сначала подготавливают опоры. Для изготовления Л-образной конструкции необходимы 2 профильные трубы длиной 2 метра каждая. Лестница состоит из 2-х таких конструкций. На опорных трубах делают разметку маркером, цвет которого хорошо виден на металле профильного проката. Все расстояния указаны на чертеже.

Шаг 1. К одному краю трубы приваривают пластинки длиной в две широкие стороны трубы, в нашем случае 120 мм. Их приваривают под углом, чтобы срез получился прямым, если соединенные опоры разложены. Это изображено ниже на фото.

Во второй трубе и пластинках просверливают отверстие Ø 10 мм. В него вставляют штырь для образования шарнирного соединения, края заклепывают. Или применяют специальные шарниры, их нужно лишь приварить к окончаниям отрезков так, чтобы сложенные профильные трубы прижимались и были параллельны друг другу. Вторая конструкция идентична первой.

Шаг 2. После изготовления Л-образных конструкций приваривают цепь, чтобы она была внатяжку, если угол на шарнирах 45˚. Предварительно подготавливают материал для ступенек, нарезают отрезки профильных труб 350 мм – 14 шт. Далее устанавливают эти конструкции параллельно на расстоянии 35 см. Здесь может понадобиться помощь друга, чтобы придержал своими руками, пока будет приварена одна из верхних ступеней.

Необходимые инструменты и материалы

Для изготовления своими руками стремянки необходим сварочный аппарат, дрель и болгарка. Трубы, которые предпочтительнее применить, я описал выше. Для шарнирного механизма можно использовать 4 пластинки размерами 160 × 80 мм и толщиной не менее 3,5 мм. Цепь с толщиной проволоки кольца от 2,8 мм до 5 мм.

Чертежи и схемы

Схема простой стремянки изображена на рисунке.

Ее достоинство – возможность одновременного подъема на ступеньки двоих человек. В хозяйстве такой вариант стремянки бывает попросту незаменим, например при сборе урожая с плодовых деревьев. Это удобно при совместном ремонте или при работе монтажника с помощником. Когда мастер занят работой, помощник может подавать инструмент, придерживать предметы. На других типах стремянок это невозможно.

Ход работ

Такая последовательность монтажа, которую я описал выше, позволит собрать своими руками ровную стремянку без каких-либо сложных вычислений и измерений.

Сначала приваривается верхняя ступенька, чтобы опорные конструкции стояли ровно. Поверхность ступеней всегда должна быть параллельна земле. Далее – нижняя перекладина противоположной лестницы. Если при этом одна из цепей немного ослаблена, а при ее натяжении образуется косина, то на этом этапе лучше всего переварить место крепления цепи.

Чтобы ровно обрезать края ножек стремянки, ее нужно перевернуть набок в разложенном состоянии. Линию обрезки можно отметить, приложив к бокам стоек длинную линейку. В крайнем случае можно натянуть шнур. Еще лучше, если приобрести в магазине стройматериалов специальные пластиковые ножки под имеющийся профиль.

Преимущества и недостатки

Такая лестница является достаточно противоречивым элементом, который имеет большое количество как преимуществ, так и недостатков. Основные плюсы заключаются в простоте использования, ухода и хранения. Если речь заходит про алюминиевые конструкции, то здесь можно выделить еще и малый вес, низкую стоимость на изделие и длительный срок службы. Связано это с тем, что этот металл не поддается воздействию коррозии. Он не ржавеет и не поддается гниению.

Главный минус также связан с простотой изделия. Лестница не разбирается и не собирается, а значит, чем она больше, тем сложнее ее установить или же перенести с места на место. Если же речь заходит об изделии из дерева, то можно сказать, что оно еще и непрактично, так как способно выдержать вес не более 100 кг. Превышение этого показателя опасно для жизни и здоровья человека.

Видео, где наглядно видно, процесс изготовления деревянной лестницы.

Еще один существенный минус заключается в крутом подъеме. Взбираться или спускаться по такой лестнице достаточно проблематично, особенно с каким-то дополнительным отягощением. А если же расположить изделие под более пологим углом, сразу значительно подает показатель прочности и надежности, что снова опасно для жизни и здоровья человека.

Дополнительные требования к лестницам

1. п. 7.4.27 СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования», утвержденных Постановлением Госстроя России от 23.07.2001 N 80 (далее — СНиП 12-03-2001);
2. ГОСТ Р 58758-2019, утвержденным Приказом Росстандарта от 12.12.2019 N 1388-ст;
3. п. п. 5.1.3, 5.1.33, 5.1.36 Правил безопасности при работе с инструментом и приспособлениями (РД 34.03.204), утвержденных Минэнерго СССР 30.04.1985 и Постановлением Президиума ЦК профсоюза рабочих электростанций и электротехнической промышленности от 27.03.1985, протокол N 42 (далее — Правила безопасности N 42).

Требования к испытаниям, осмотрам лестниц (стремянок)

Сроки проведения периодических осмотров можно посмотреть в стандартах или технических условиях, а также в НПА на лестницы конкретного типа.

Согласно абз. 2 п. 7.4.27 СНиП 12-03-2001 все переносные лестницы и стремянки должны испытываться статической нагрузкой после изготовления и капитального ремонта, а также периодически в процессе эксплуатации.

При проведении испытаний необходимо руководствоваться требованиями технической документации заводов изготовителей конкретного типа лестницы.

После проведения испытания на лестницу крепиться специальная бирка с указанием даты следующего испытания.

Таким образом

На предприятии все лестницы находящиеся в эксплуатации должны иметь специальную бирку, на которой указана дата следующего испытания.

Периодичность испытаний лестниц следующая:

1. лестницы и стремянки металлические — 1 раз в 12 мес.;
2. лестницы и стремянки деревянные — 1 раз в 6 мес.;
3. лестницы веревочные подвесные — 1 раз в 6 мес.

Результаты осмотров и испытаний лестниц должны фиксироваться в Журнале учета и осмотра такелажных средств, механизмов и приспособлений
