Как сделать фундамент под откатные ворота?

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

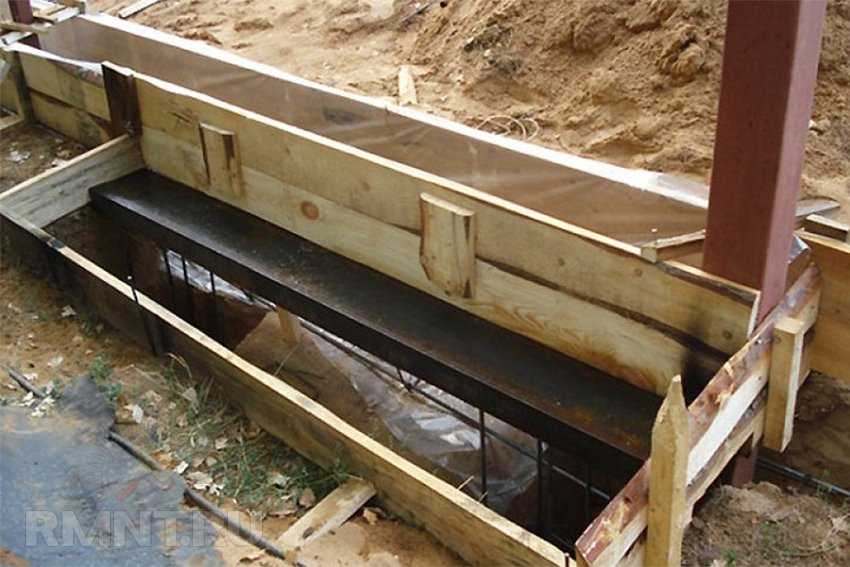

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

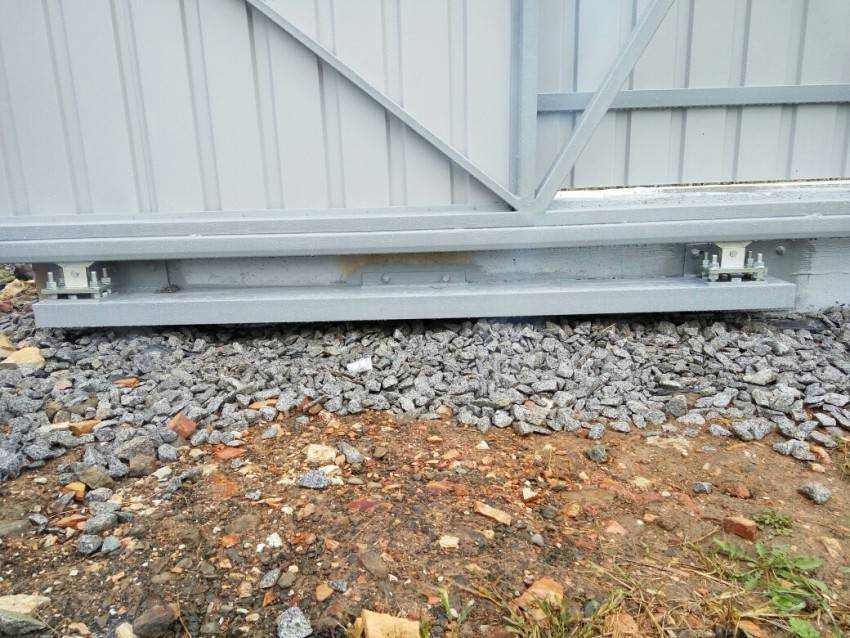

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

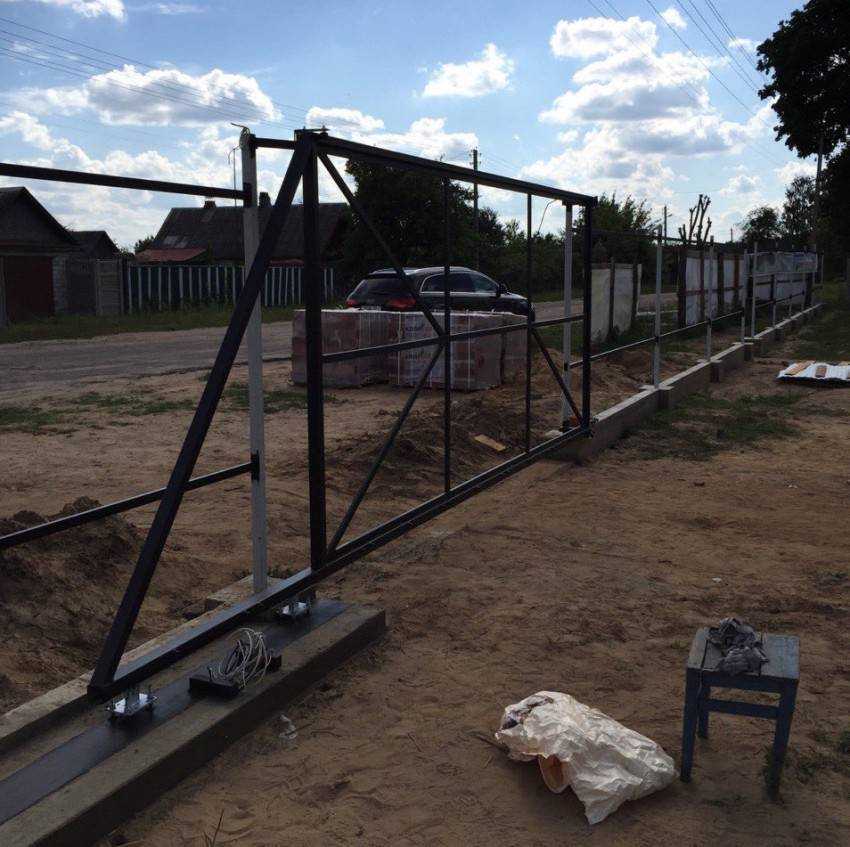

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

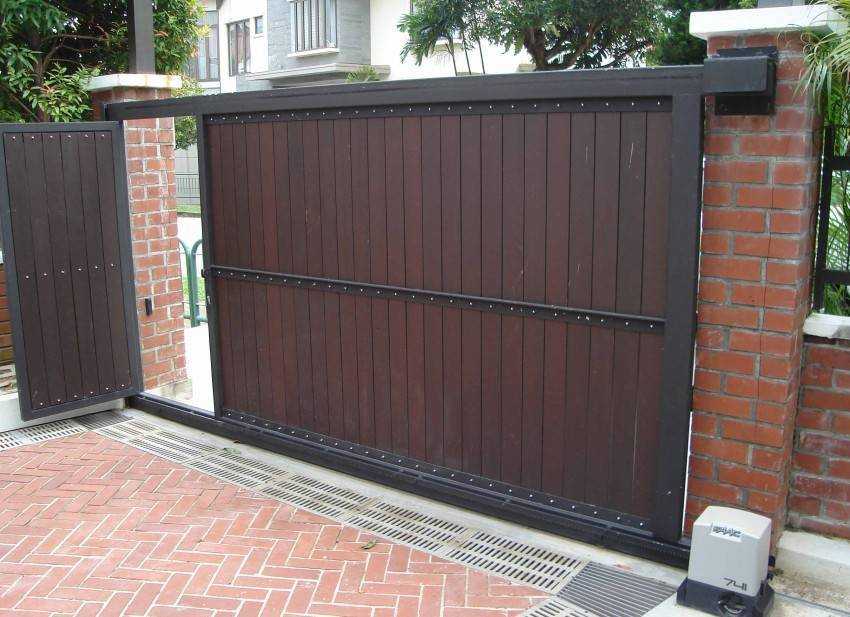

Устройство и принцип действия откатных ворот

Два метода изготовления:

Моноширма;
Двойное синхронное изделие.

Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.

Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.

Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.

Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.

Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.

Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:

Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.

Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.

Особенности проектирования конструкции

Ворота на роликах для нормальной работы должны иметь следующие вспомогательные элементы:

Функции демпфера и заглушки выполняет опорный ролик, который ставится на направляющей в торце спереди.
2 улавливателя — нижний и верхний, которые удерживают ворота в закрытом состоянии. Улавливатели в форме П-образных кронштейнов размещаются на противоположной опоре.
Для дополнительного удержания полотна к основному столбу по верхнему краю крепится роликовый ограничитель — скоба или шина.

Полотно конструкции двигается по 2 роликовым кареткам, на них ложится основная нагрузка. Поэтому фундамент с закладным швеллером делается массивным.

Размеры полотна

Основной параметр для расчета всей системы — требуемое расстояние для проезда транспорта между опорами.

Консольные ворота для частных домов чаще всего ставят шириной 4-5,5 м. Вместе с противовесом, который принято делать в половину проема, длина шторки может быть 6-8,3 м.

Противовес, вылет за опору, выполняют в виде прямоугольника или более экономичного варианта — треугольника. Чем тяжелее противовес, тем меньше нагрузка на ролики.

Высота полотна — больше роста человека, т.е. около 2 м.

Чертежи и схемы

Консольные блоки служат основой для передвижения направляющей. За боковые габариты, чтобы оставить проезд беспрепятственным, выносят опорные ролики.

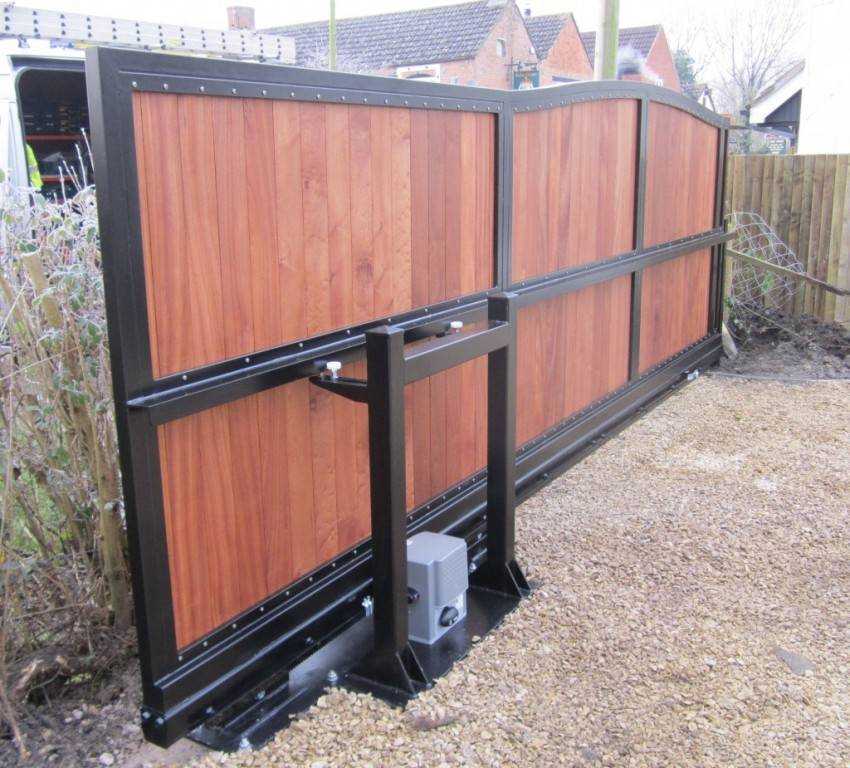

Привод автоматики устанавливается на основание вместе с каретками.

Для изготовления конструкции делают монтажную схему откатных ворот, в которой отображают:

столбы — приемный и опорный;
каркас ворот;
заполнение — сетка, профлист;
балка несущая;
балка с роликами опорная;
нижняя ловушка;
блок управления и привод;
консольная часть.

Сложные узлы выносят в отдельные эскизы с проработкой всех деталей.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

Щита.
Рамы, скрытой в бетоне.
Направляющих и роликовых систем.
Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

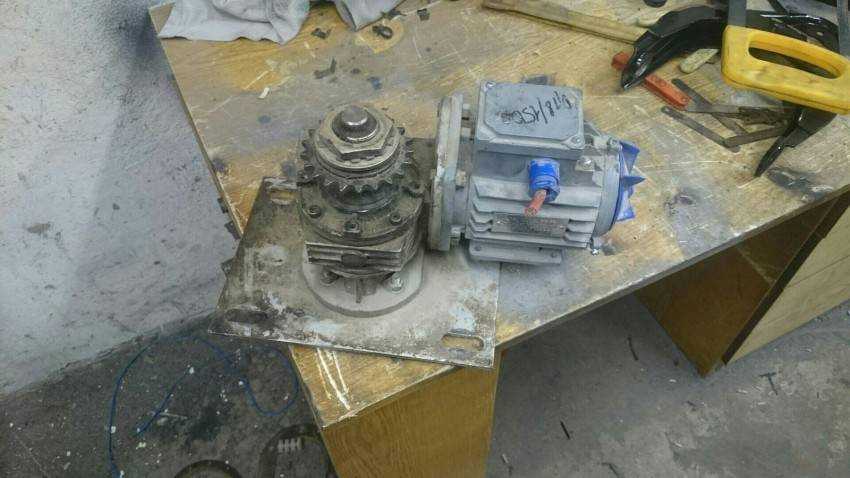

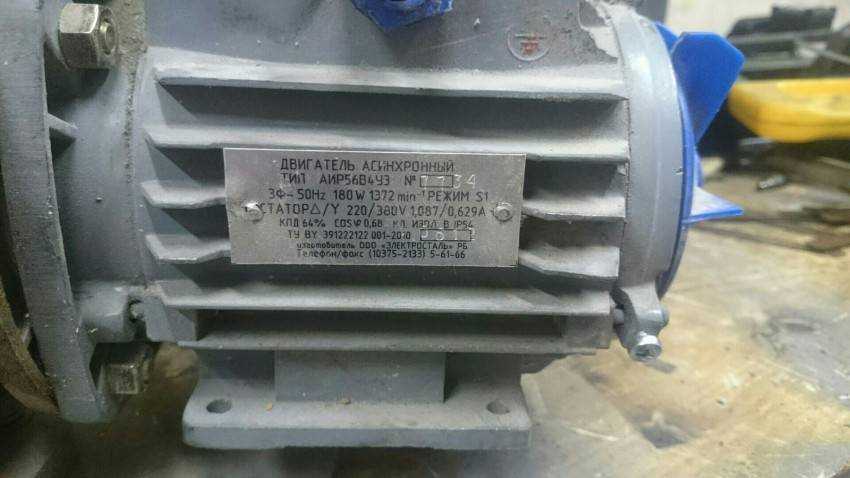

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом. Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.

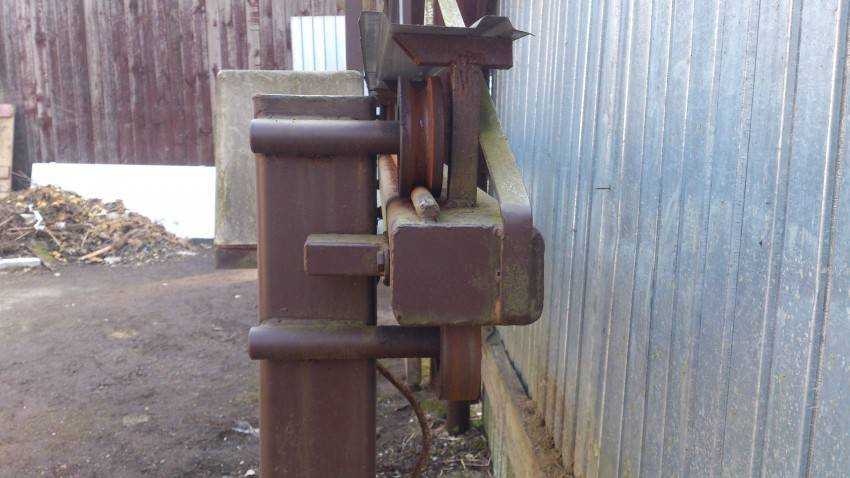

Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

Улавливатели створки на верхнем участке.
Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

Подшипник. Для откатных систем подойдут такие типы подшипников:
1. 301 (открытый).
2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
3. 80301 (закрыт шайбой из металла с обеих сторон).
4. 180301 (закрыт резиновыми заглушками с двух сторон).

Специальная антивандальная конструкция (короб).
Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
Дополнительная защита от снега.
Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

бетона;
кирпича;
металла;
дерева.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

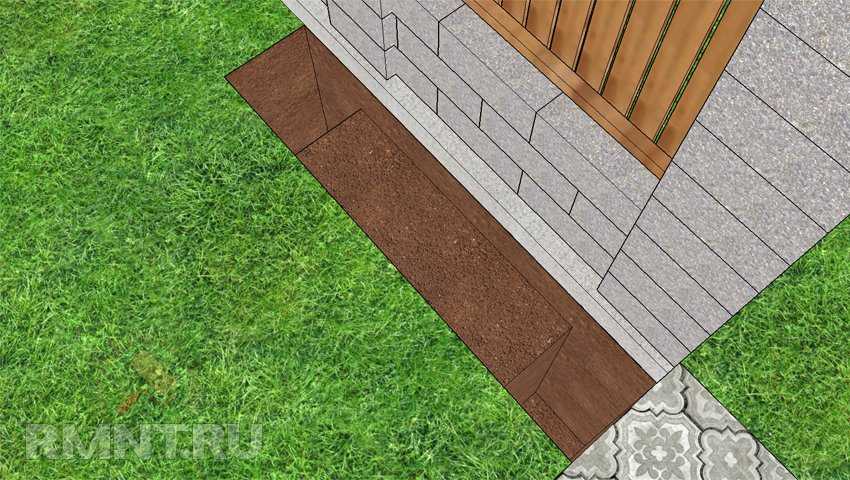

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
Заключительный этап — обшивка профлистом с помощью заклепок или саморезов.

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
Размечают и осуществляют монтаж нижнего улавливателя.
Закрепляют на опоре верхний улавливатель.
Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

ширину проема;
габариты и вес ворот;
тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Внимание: чертеж со всеми размерами позволит сделать расчет материалов, необходимых для сооружения основания, правильно организовать работы по его возведению

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Длина закладного элемента зависит от габаритов проема. По стандартам она должна составлять не менее ½ ширины ворот. Для откатной конструкции длиной 4 м сооружают металлический каркас длиной 2 м.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

при помощи сварки рамы из арматуры с последующим креплением швеллера;
путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

На заметку: для получения качественного и надежного основания используется цемент марки не ниже М 500 и щебень фракционностью 30-40. Затвердевание фундамента длится около 2 недель, по нормам СНИП необходимо, чтобы он выстоялся на протяжении 28 дней.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Процесс заливки фундамента пошагово.

Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.

Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.

Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.

Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.

Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.

После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров

При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

B/2=L

B – ширина проема;
L – длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

Монолитный П-образный.
Монолитный сплошной.
Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор. Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

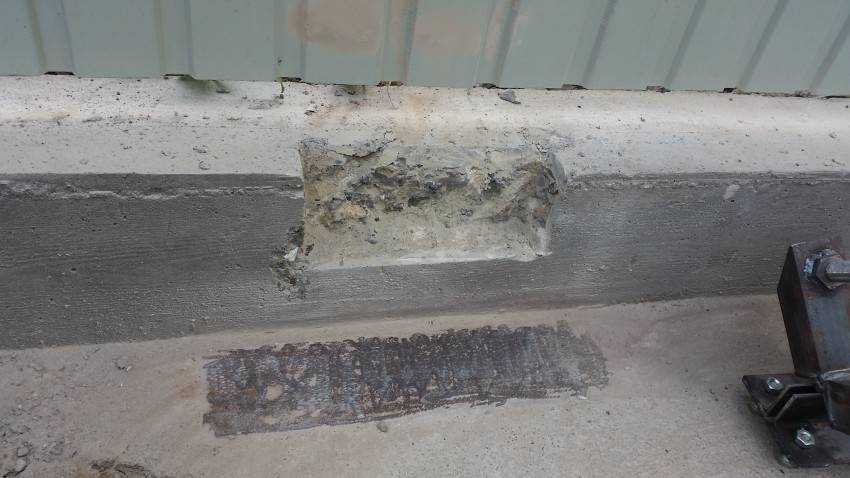

На фото, заложения фундамента.

Схема без металлических стоек.

Фото силовой рамы

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

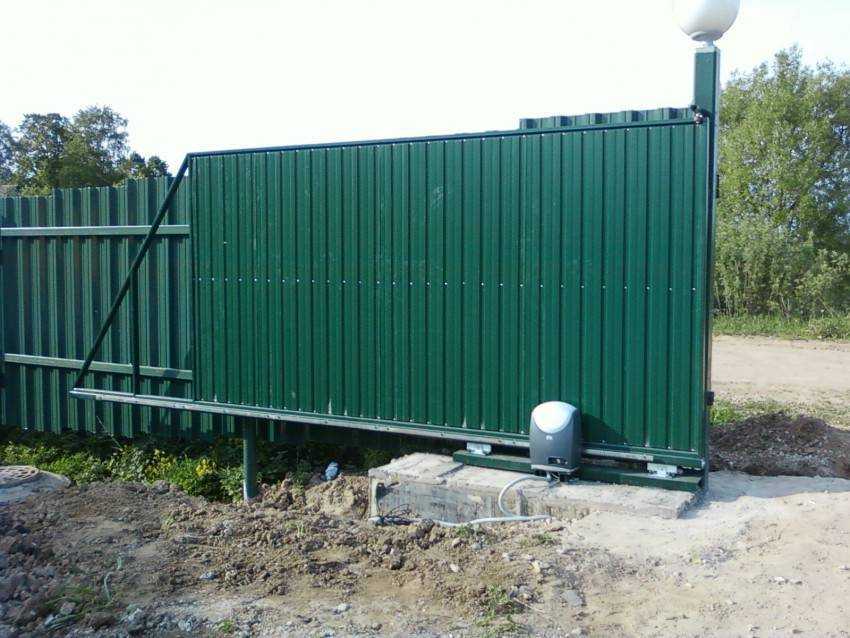

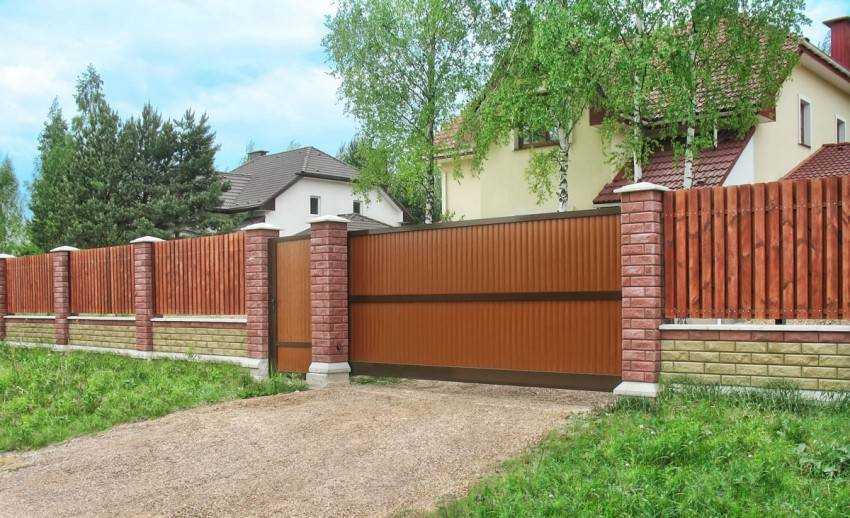

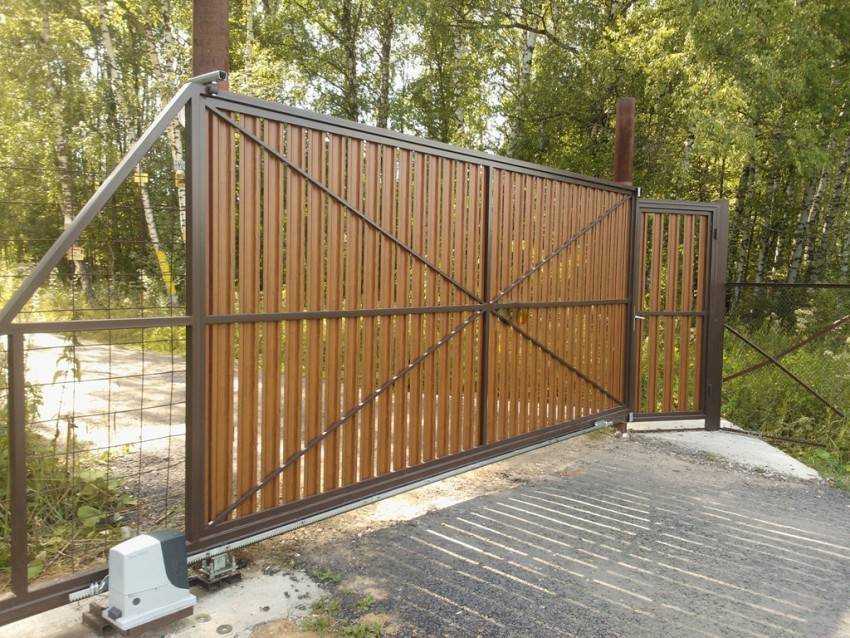

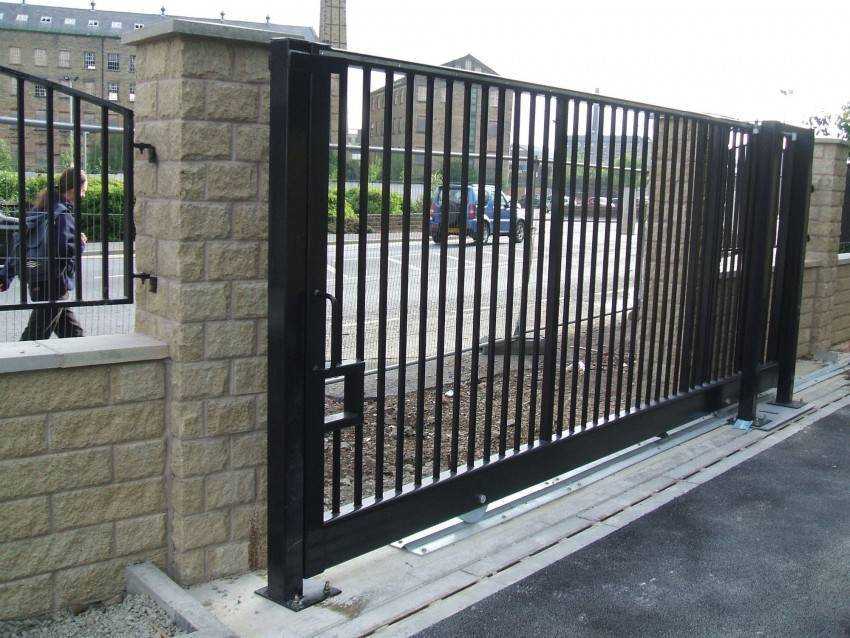

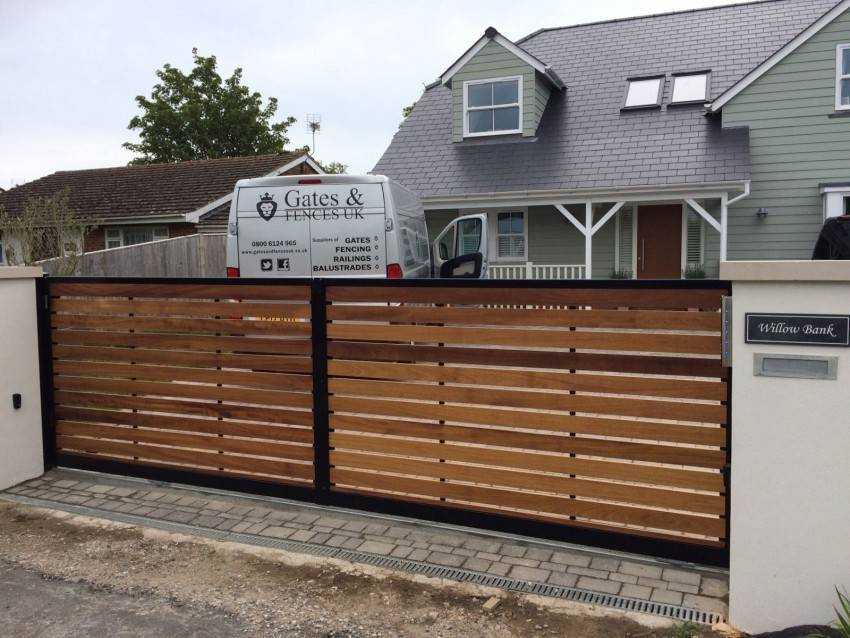

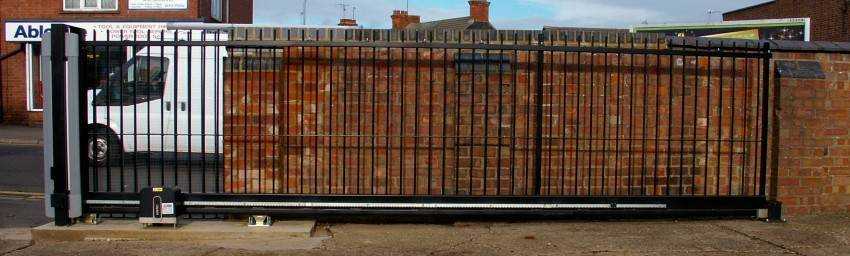

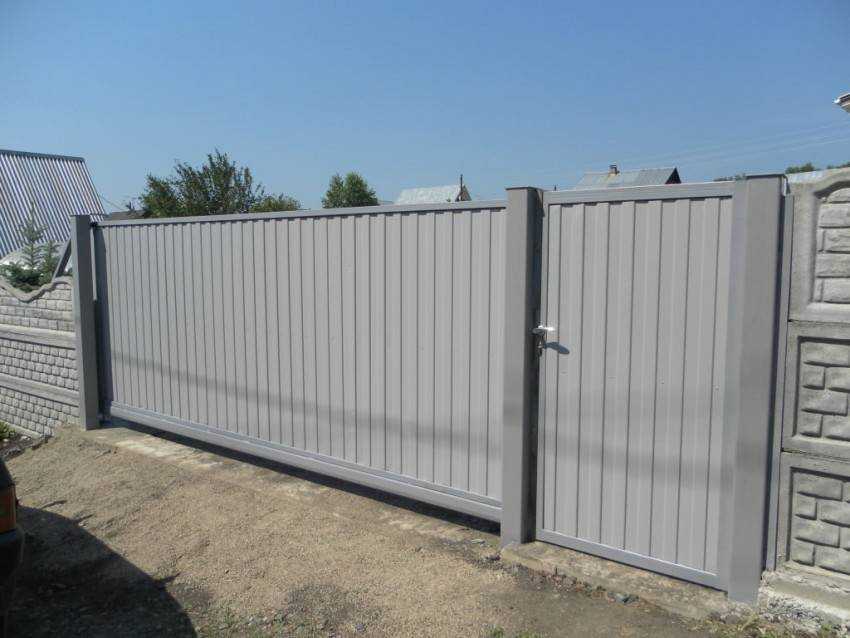

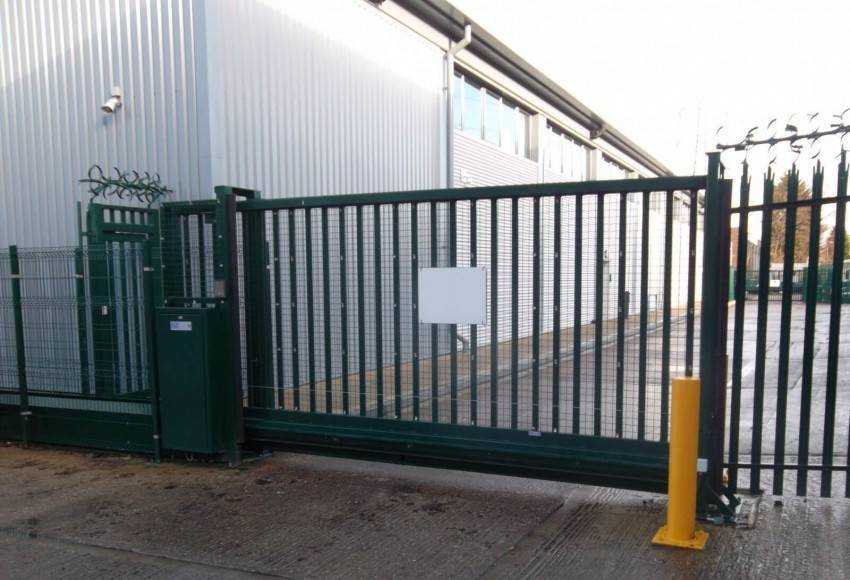

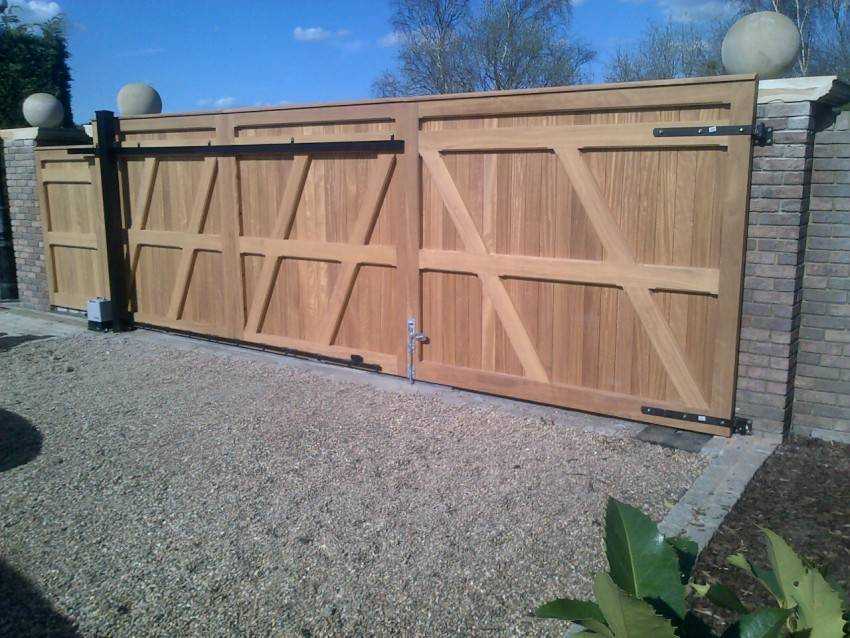

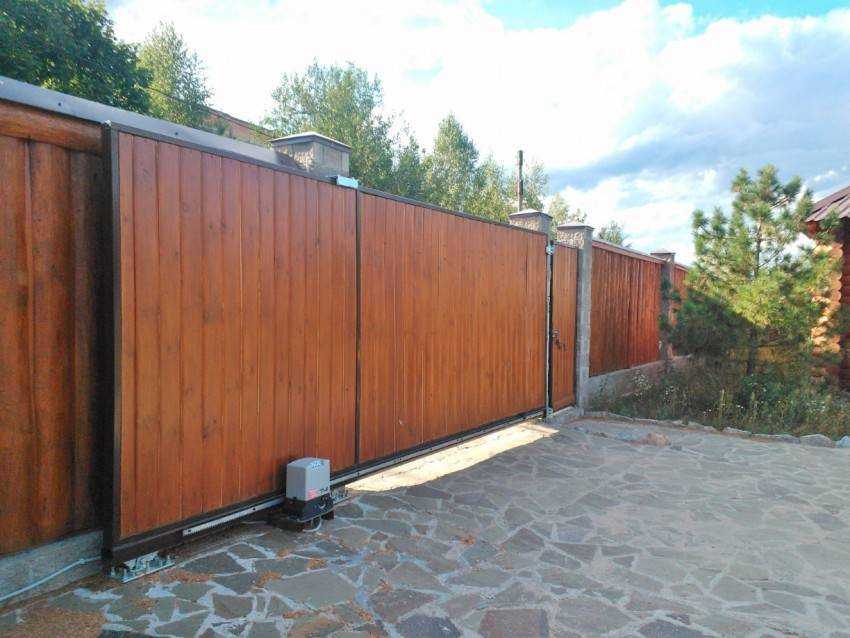

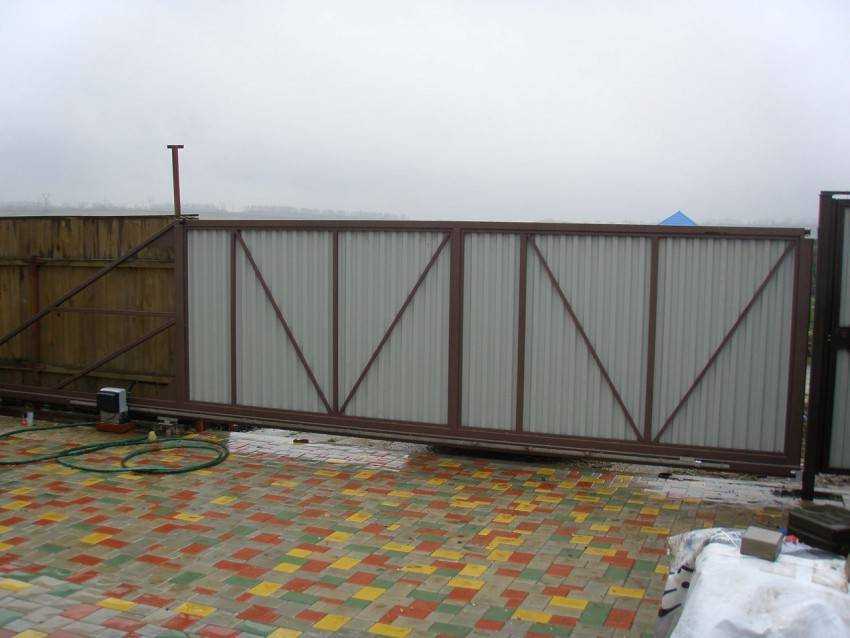

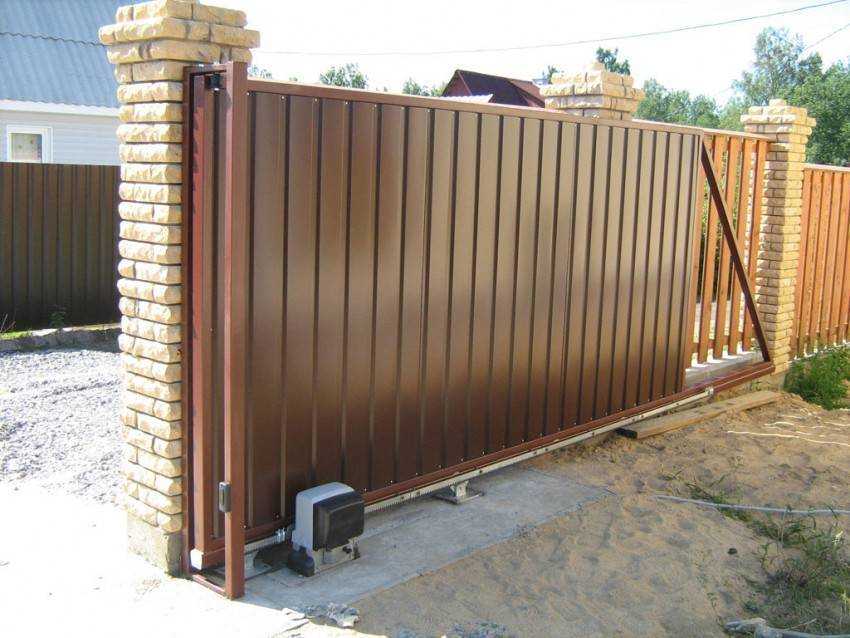

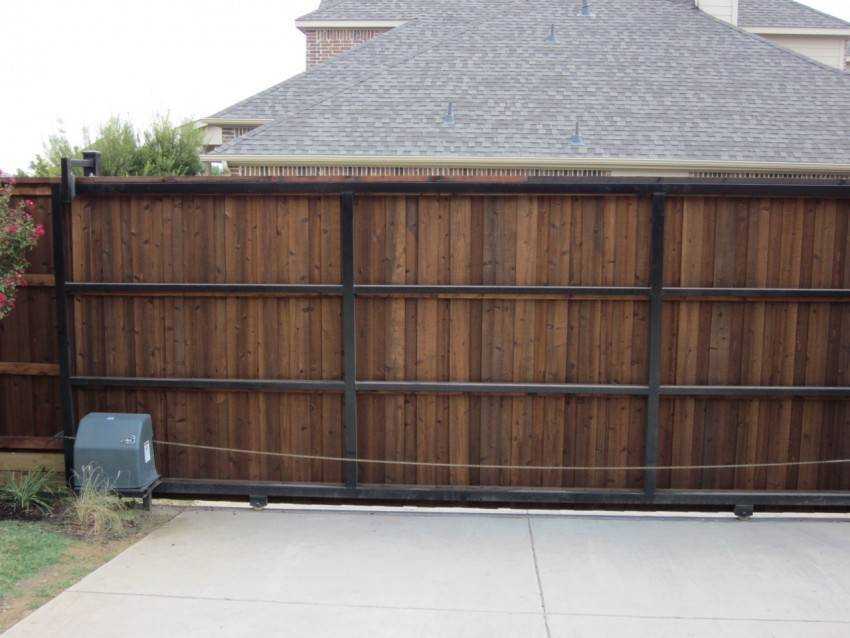

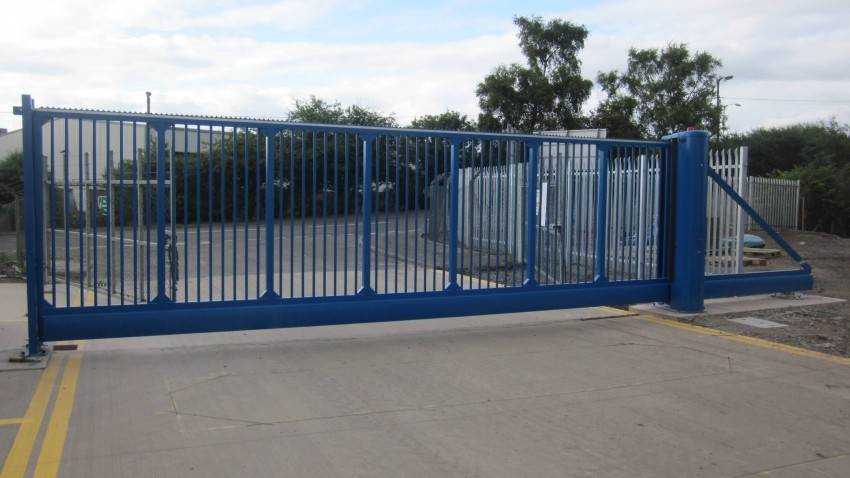

Фото откатных ворот своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Подготовка площадки под установку привода для откатных ворот

Перед монтажом необходимо убедиться, что для приводной системы достаточно места. Пространство вокруг привода обеспечивает легкую и безопасную ручную разблокировку. Удостоверьтесь, что нет риска подтопления установленного привода. Грунт должен быть достаточно прочный и стабильный для заливки фундамента. В месте выкапывания ямы для фундамента не должно быть труб и кабелей.

Привод для откатных ворот должен быть защищен от случайного удара проезжающим транспортом. В противном случае необходимо предусмотреть соответствующее средство защиты. Также привод и его компоненты должны быть удалены от источника тепла и открытого огня на достаточное расстояние. Нарушение данного требования может привести к повреждению изделия, сбоям в его работе, а также к пожару или другим опасным ситуациям.

Место установки должно соответствовать указанному на маркировке привода температурному рабочему диапазону.

Привод нельзя использовать для ворот со встроенной калиткой, если не обеспечена блокировка работы привода при открытой калитке.

Материалы фундамента (цемент, арматура и т. п.) подбирайте с соблюдением строительных норм и технологических требований. Прочный и стойкий фундамент обеспечит бесперебойное функционирование приводной системы.

Необходимо подготовить яму. Расположение ямы относительно проема нужно выбирать в зависимости от конструкции ворот (привод для откатных ворот располагается так, чтобы шестерня находилась посредине между роликовыми опорами). Яма должна быть такой глубины, при которой не происходит промерзание грунта.

Как проще провести земляные работы

Проведение земляных работ начинается с рытья траншеи под верхний армопояс. Он примыкает вплотную к основанию забора без жёсткой связи с ней, имеет ширину не менее 40 см и глубину, соответствующую действующему классу нагрузок. Чтобы быть уверенным в прочности связывающего пояса, можно руководствоваться простой схемой: глубина подземной части в 25 см при массе створки до 1000 кг и 35–40 см при массе створки свыше 1000 кг и её длине не более 5 метров.

На втором этапе роются ямы для бетонирования столбов. Стенки ям можно использовать в качестве готовой опалубки, только если грунт не слишком рыхлый. Если стенки сильно осыпаются, ямы следует рыть на ширину в 10–15 см больше с каждой стороны для устройства щитовой опалубки. Сечение столбов — квадрат, сторона которого равна ширине верхнего связывающего пояса.

Вырыть ямы под столбы можно достаточно просто обычной штыковой лопатой. После зарубки по краям и разрыхления дна выемка грунта производится штукатурным ковшиком. Когда глубина ям становится слишком большой и выемку не произвести руками, ручку ковша следует удлинить стальной трубой и выгребать разрыхленный грунт, прижимая ковш к стенке ямы.

При выкапывании ямы под второй столб необходимо увеличить её ширину с внутренней части примерно на 1/5 от глубины залегания фундамента. Другой вариант — заглубить второй столб хотя бы на 1/3 больше длины первого. Чтобы обеспечить наклон внутренней грани, в яму укладывается отрезок пенопластовой плиты.

После того как ямы вырыты, на их дно насыпают ПГС слоем около 20 см и трамбуют подушку колодой. Далее в опалубку вкладывают мешки из полиэтиленовой плёнки, соответствующие размерам «ног» фундамента. Верхние края мешков нужно подрезать и завернуть на дно траншеи под армопояс. Надземная часть фундамента формируется опалубкой из досок шириной в 200–250 мм, верхняя грань которых выводится в общий горизонт. В опалубку и траншею также укладывается гидроизоляция — полиэтиленовый рукав, верхние края которого выворачивают наружу и крепят скобами к внешним сторонам палуб. Внутри перехлёсты плёнки фиксируются обычным скотчем.

Подготовка котлована

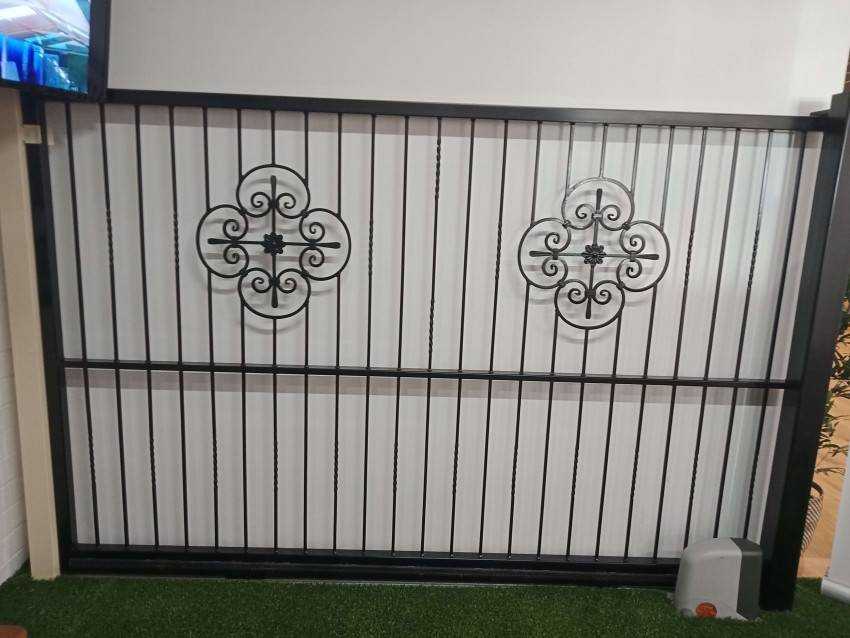

Предпочтительный в данном случае вариант – ворота откатные. Они удобны, потому что на них проще всего установить электронный механизм дистанционного открывания и закрывания и быть уверенным в своевременном его срабатывании каждый раз, когда это будет нужно.

Установка откатных ворот имеет свою особенность, которую обязательно надо учитывать при строительстве. Она заключается в необходимости закладки под них особого фундамента. На профессиональном языке строителей такой фундамент называется «закладная под раздвижные ворота».

Монтаж закладной можно поручить специалистам, и они за сравнительно небольшие деньги выполнят эту работу для вас, вам останется только проконтролировать её качество, но им за работу придётся платить, а если всё это сделать своими руками, получится намного дешевле. В любом случае, будете вы заниматься этим самостоятельно или доверитесь специалистам, разбираться в сути поставленной задачи вы должны.

Как и при закладывании любого другого фундамента, его возведение начинается с рытья котлована. Котлован – слишком сильное выражение. В действительности – это всего лишь яма, которая должна соответствовать следующим параметрам:

длина – половина ширины ворот;
ширина – не менее 40 см;
глубина – 20 см ниже точки промерзания грунта.

Если эти параметры будут соблюдены, они станут надёжной гарантией стабильной работы ваших ворот.

Обычно ширина ворот редко бывает больше четырёх метров. В такой проём легко пройдёт любое транспортное средство: и легковой автомобиль, и гружёный КамАЗ. Поэтому делать более широкий проём сдвижных ворот нецелесообразно. Если их ширина будет именно четыре метра, то длина котлована под закладку для ворот должна быть не больше и не меньше двух метров.

Следовательно, ширина так же не должна выйти за пределы сорока сантиметров. Вырыть яму длиной 2 м., шириной 40 см. и глубиной более полутора метров – не самая простая задача. Привлечение спецтехники в виде экскаватора для столь мизерного фронта работ не только нецелесообразно, но и чревато непоправимыми последствиями. Так что все земляные работы придётся выполнять вручную обычной лопатой.
