Кирпичные столбы для ворот

Технология кладки кирпичного столба

Перед началом кладки под кирпичи укладывают рубероид или специальную гидроизоляцию. Она не допустит прямого контакта с водой.

В зависимости от ширины кирпичного столба для забора различают два самых популярных способа кладки:

• в полтора кирпича;
• кладка в два кирпича.

В первом случае получается столб 380х380 мм, во втором 510х510 мм. Первый вариант более выгодный по расходу раствора. Опорный профиль для столба обычно берут 80х80 мм. Это намного уменьшит просветы между ним и кладкой и потребует меньше раствора для их заполнения. Во втором случае опора получится более прочно и массивной, но потребует заполнения просветов большим количеством раствора.

Кладка столба в полтора и в два кирпича Источник pinterest.com

Кирпичи укладываются согласно схеме. С помощью строительного уровня контролируется горизонтальная и вертикальная плоскость. Следующий слой кирпича перекрывает швы предыдущего. Просветы между железной опорой и кладкой заполняются раствором и утрамбовываются.

Для получения идеально ровных швов применяют металлические прутья круглого или квадратного сечения диаметром до 10 мм. Такие прутья укладываются по периметру первого ряда кирпичей с внешнего края. Площадка заполняется раствором с некоторым запасом к центру. Кирпич укладывается на пруток одной стороной, а вторая выравнивается по строительному уровню. После заполнения вертикальных швов процедура повторяется со следующим рядом. Из предыдущего ряда прутки вынимаются. Такая технология позволит контролировать кладку и делать швы аккуратными и ровными.

После того как были возведены кирпичные столбы на заданную высоту на торец устанавливается декоративный колпак. Различные варианты можно найти в магазинах строительных материалов. Колпак может быть металлическим, керамическим или бетонным. Он устанавливается на кладочный раствор. Колпак защитит столбы от воздействия влаги и осадков.

Подготовительные работы и разметка

Освободив место от растительности, приступают к разметке. Для этого понадобятся колышки и веревка. Начинают с углов будущей конструкции. С учетом особенностей почвы готовятся лунки нужной глубины под предполагаемое место будущих столбов. Кладка любого кирпичного столба начнется только после технологической готовности фундамента. А пока следует тщательно проверить материал. Кирпич для постройки уже подобран и должен соответствовать следующим качествам:

• прочность. Основное требование к опоре – это ее устойчивость к внешним факторам: ветру, дождю, перепадам температуры;
• долгий срок службы. Изгородь с кирпичными столбами, построенная в соответствии с технологией, действительно будет служить долго;
• некоторые виды декоративных столбов из пустотелых кирпичей имеют небольшой вес, что является преимуществом при монтаже и при выборе фундамента;
• привлекательный внешний вид конструкции из кирпича.

Раствор: какие должны быть пропорции

Состав смеси играет важную роль в обеспечении прочности будущей конструкции. Ее плотность и густота имеют большое значение для работы. Для приготовления раствора следует брать цементы высокой марки (не менее М-400), а песок – мелкой фракции.

Для приготовления смеси понадобится тара (ведро, чан). Пропорции составляющих – 1:5 (цемент : песок). Для обеспечения пластичности многие умельцы добавляют жидкое мыло или средство для мытья посуды (20-30 граммов на ведро). По технологии же для того, чтобы придать указанное качество субстанции, добавляется известь (1 часть). Для проверки качества раствора существует «народный» метод. Изготовленная масса наносится на плоскость, и на ней рисуется крест. Затем образование берется на мастерок. Если крест не смещается, это говорит о нужной консистенции раствора. Декоративность столба значительно повышается, если в смесь добавляют сажу, которая придает ей черный цвет, что выглядит оригинально.

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны. Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

Монтаж стоек

c http-equiv=»Content-Type» content=»text/html;charset=utf-8″>lass=»article_show_context_1″>

Процесс установки столбов для ворот мало отличается от способа монтажа остальных опор, однако стоит учитывать определенные нюансы процедуры. Перед монтажом выкапывают яму, затем в нее засыпают песок (для создания подушки) толщиной 15 см, а после – ставят столб и выравнивают его при помощи уровня. Как только опора примет строго вертикальное положение, ее фиксируют распорками.

Следующий этап установки – бетонирование. Заливать раствор необходимо поэтапно, регулярно проводя утрамбовку прутом арматуры. Это позволяет выгнать из раствора лишний воздух. Полые изделия необходимо также заполнить бетонной смесью. Такая мера повысит несущую способность опоры ворот. Чтобы укрепить асбестоцементные трубы, внутрь опор помещают арматуру. Ее втыкают в грунт, а затем бетонируют.

Опоры из кирпича возводят по особой технологии:

• сначала в яму следует насыпать щебень;
• затем в нее заливают бетон (не доходя до уровня поверхности почвы 20 см);
• выполненное основание укрывают гидроизоляцией, а затем снова заливают раствором и укладывают первый слой кирпичей;
• кирпичи необходимо постукивать молотком для выравнивания.

Внутрь кладки необходимо поместить стальную трубу, а затем продолжить возведение кладки. Не стоит забывать о закладных для ворот в кирпичных столбах– с ними будут соединены стойки ворот.

После заливки столбов бетоном необходимо подождать, чтобы раствор полностью затвердел. На следующем этапе к ним приваривают петли, а затем монтируют ворота. Такой технологии достаточно, если ворота используются не слишком часто.

Однако в случае каждодневного проезда тяжелых машин стоит выполнить работу немного по- другому.

Требования к размерам кирпичных столбов для забора

Опорные конструкции из кирпича являются не только крепкими, устойчивыми — столбы получатся очень тяжелыми. Поэтому следует подобрать и залить наиболее подходящий тип фундамента.

Правильно подобранное основание не даст забору просесть в почву, повысит устойчивость к погодным условиям или прочим физическим воздействиям. Материал отлично поддается отделочным работам, позволяя создать необходимый внешний вид.

База для забора должна содержать изоляцию от влаги. Подбор осуществляют, основываясь на том, какой вес и размер столбов. Вообще подходит несколько вариантов основания:

Ленточная база	Является универсальным типом сооружения для разных конструкций.  Ширина формируется в соответствии с размерами секций. Для заливки требуются: камень, щебень, цементная смесь, песок, железная арматура. Изначально роется траншея, на дно которой засыпают песочную «подушку», поливаемую водой, обязательно тщательно трамбуют весь слой. После этого укладывают арматурные пруты сначала вдоль, затем поперек. Теперь устанавливают опалубку, укрепляя ее положение посредством грунта. Только теперь заливают строительный раствор. По факту его отвердевания опалубка убирается. Копка траншеи производится на глубину не более 50 сантиметров
Столбчатое основание	Применяется только на устойчивом типе почвы, специально для заборных опор. Перед установкой выкапывают или бурят отверстие не глубже уровня промерзания грунта. В полученную лунку ставят трубу или столб. Для укрепления положения опоры рекомендуется задействовать железную арматуру. Последним этапом станет заливка бетона. Мастера рекомендуют применять данный тип фундамента для более легких материалов для воздвижения забора
Ленточно-столбчатый фундамент	Комбинированный тип конструкции, объединяющий два типа базы, создаваемый для тяжелых, массивных ограждений. Там, где заливается фундамент, копают отверстия шире, чем расстояние между секциями. Железная арматура монтируется не только в основание, но и под столпы
Каменная база	Используют камни, кирпичи разных размеров, а также формы.  Отличается не только привлекательным внешним видом, на также высокой степенью прочности. Предпочтительнее применять для тяжелых типов изгороди, легкие материалы совершенно не подходят

Опытные мастера рекомендуют производить установку кирпичных столбов прямо на фундамент с целью повышения устойчивости к нагрузке, что невозможно достичь простой установкой лаг.

Наибольшее давление оказывается на колонны для калиток, ворот. Под установку проходов следует использовать красный или облицовочный кирпич.

С целью повышения устойчивости опорных столпов, можно применять металлические опоры, которыми могут выступать уголки, трубы или арматурные пруты. Недопустимо оставлять пустоты между кирпичами и дополнительными опорными элементы. Все пространство заполняется бетонной смесью.

После строительства кирпичных колонн нужно выждать три недели, прежде, чем приступать к обшивке. Фундамент должен полностью просохнуть и отвердеть.

Финишным шагом является крепление колпаков сверху. Для этого можно приобрести готовые изделия или сделать самостоятельно. Данное покрытие может быть металлическим, керамическим, деревянным. В любом случае, главное – это выполнение их целевого назначения не только в плане технических характеристик, но в плане декора тоже. Кирпичные колпаки являются не только декоративным элементом, целевым назначением, в первую очередь, является защита от проникновения большого количества воды. В итоге увеличится эксплуатационный срок опор.

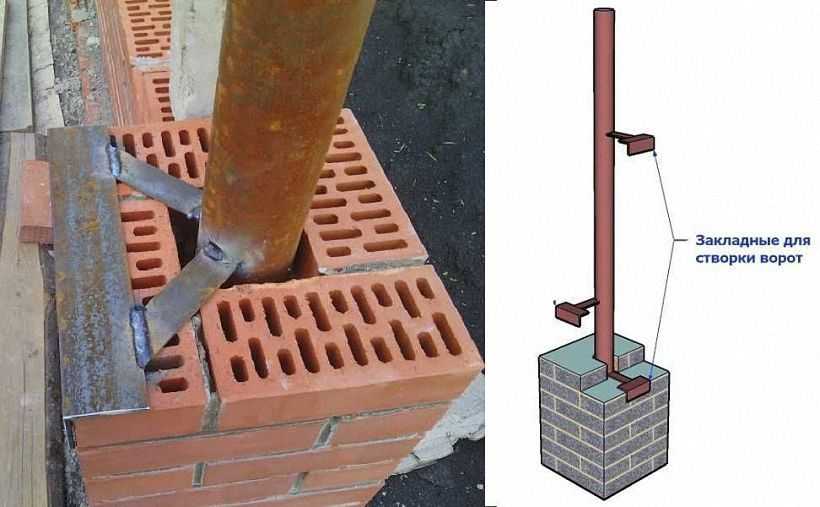

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Изготовление столбов

1. 1. Разметка периметра забора. Чтобы ставить опоры, необходимо обозначить и подготовить для них место. Лучше всего, если забор ставится на ровной территории без углублений и возвышений грунта. При незначительных неровностях их просто убирают, счёсывая бугры или засыпая ямы. Если местность слишком неровная, забор делают частями на различной высоте.

Определившись с расположением углового столба, в землю забивают отрезок арматуры; так же намечают и расположение второй опоры. Между метками натягивают верёвку: по ней размечают места для остальных столбов. Поскольку кирпичные опоры достаточно надёжные и широкие, рекомендуемая ширина между столбами – 3 метра. Под столбы необходимо сооружать фундамент, иначе грунт будет вымываться, и кладка осядет и разрушится.

Разметка и подготовка территории

1. 2. Бетонирование основы. Глубина ям обычно составляет метр, на сыпучих грунтах – примерно полтора метра. Сначала в ямы ставят железные трубы и забивают их молотком.

Далее, чтобы забор из профнастила с кирпичными столбами своими руками держался крепко, надо правильно смешать раствор:

• 1 мера цемента;
• 3 меры песка;
• 6 мер не очень мелкого щебня;
• 1 неполная мера воды;
• немного жидкого мыла.

Целесообразно использовать бетономешалку, так как вручную размешивать раствор долго и утомительно. Готовым раствором заливают ямы и оставляют застывать. Зачастую при кладке опор по периметру забора устраивают ленточный фундамент, потом по нему выкладывают кирпичом несколько рядов. Такой забор прочнее и солиднее, да и смотрится лучше. Поэтому после подготовки ям между ними вырывают траншею: примерно полметра вглубь и 20-40 см шириной. Теперь нужно сделать опалубку из щитов, которая должна возвышаться над грунтом минимум на 10 сантиметров. В траншею опалубка погружается неглубоко: только чтобы не вытек раствор. Фиксируют щиты с помощью боковых колышков и саморезов.

Готовая опалубка

Дно траншеи хорошо засыпают щебнем, немного заливают бетоном и армируют железными прутами, сеткой, отрезками арматуры. Потом заливают оставшийся бетон и оставляют выстаиваться. В первые дни фундамент рекомендуется накрывать плёнкой и часто смачивать водой, тогда высыхание бетона будет более качественным и равномерным. Выстаиваться он должен около месяца – тогда устройство забора из профлиста с кирпичными столбами сделает ограждение долговечным.

1. 3. Кладка столбов. Кирпичная кладка требует определённого мастерства, и без опыта сделать аккуратный столб бывает проблематично. Всё же при желании можно сделать неплохие опоры, а чтобы возможные недостатки не выделялись, стоит начинать кладку с самой дальней опоры от входа.

Для столбов понадобятся:

• обычный или декоративный кирпич;
• песок;
• цемент М500;
• вода;
• металлическая сетка;
• арматура;
• закладные для поперечин;
• уровень;
• молоток и кельма.

Самый простой забор из профлиста с кирпичными столбами строится нешироко, опоры выкладывают в 1,5 кирпича. Каждые три ряда необходимо проверять уровнем, излишки раствора убирают кельмой сразу же, не допуская засыхания. В 20 см от фундамента нужно сделать закладную для забора. Один из кирпичей кладут плашмя и пропиливают болгаркой поперёк, но только до половины толщины. Этот кирпич укладывают со стороны крепления секции пропилом вверх. Металлическую пластину вставляют в зазор так, чтобы один конец выглядывал снаружи на 10-15см, а другой касался металлической трубы внутри столба. В следующем ряду один кирпич пропиливают так же и укладывают пропилом вниз, накрывая закладную.

Монтаж закладной

Верхняя закладная располагается на 20 см ниже верха опоры. При кладке нельзя забывать об армировании: заборы из профнастила с кирпичными столбами весят немало, поэтому для надёжности в раствор укладывают куски арматуры, сетку или проволоку через три ряда. По мере увеличения опоры внутреннюю полость также заливают бетоном и утрамбовывают. Оставлять столб полым внутри не рекомендуется – это приводит к разрушению. Уложив последний ряд, остатки раствора убирают с поверхности опоры и делают расшивку. Для этого существует специальное приспособление, которое делает швы кладки более ровными и аккуратными.

Верх столба нужно обязательно накрыть; чаще всего опоры накрывают специальными колпаками под цвет профнастила, но если колпаков нет, можно вырезать их из железа и покрасить. Такие колпаки защищают опоры от вымывания и разрушения бетона, продлевая их службу.

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной.

Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

• цемент;
• песок;
• щебень.

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Самодельные распашные ворота и калитка на кирпичных столбах

ДядяВованПользователь FORUMHUSE

Я решил огородить участок. Начал со строительства распашных ворот и калитки. Ворота хочу автоматизировать. Долго думал, как и что делать. Придумал — залью ленту. Поставлю на неё три кирпичных столба. Ворота и калитку сварю из профильной трубы. Потом зашью их доской.

Итоговый вариант распашных ворот с калиткой.

Основа ворот — фундамент — бетонная малозаглубленная лента, предложенная пользователем портала Groundworkturf.

Надёжный монолитный фундамент для забора из кирпича, камня при высоком уровне грунтовых вод.

Такой фундамент не выпрет силами морозного пучения.

Пошагово расскажем, как сделать такие ворота:

1. Разметьте и выкопайте траншею под ленточный фундамент.

Ширина и глубина ленты — 60 см. Ширина траншеи – 1.5 м.

1. Уложите на дно траншеи геотекстиль с нахлестом на стенки. В «корыто» насыпьте щебень. Утрамбуйте щебень послойно. Общая толщина «подушки» около 30 см.

Щебень лучше расклинить, например, вбив во фракцию 20-40, фракцию 5-20.

1. Установите опалубку и свяжите арматурный каркас.

1. Заложите в «ленту» электропроводку для приводов распашных ворот.

Провод проложен в ПНД трубе диаметром 25 мм и металлопластиковой трубе диаметром 16 мм.

1. Свяжите арматуру для армирования столбов.

1. Залейте ленточный фундамент под ворота и калитку.

1. Купите петли для ворот.

1. Из уголков и арматуры сварите закладные для приваривания петель к столбам.

Под столбы пошла «10-я» арматура в четыре прута.

1. Сложите столбы из кирпича.

Пользователь занимался кладкой первый раз в жизни. «Кирпичи», сделанные из пескоцемента, ДядяВован укладывал на квадрат «десятку». Длина прутка – 45 см.

Получились аккуратные швы.

1. Поставьте закладные под петли ворот и калитки.

1. Залейте изнутри столбы пескобетоном и выведите провода.

Столбы готовы.

Теперь сварите ворота и калитку. Чтобы получить ровные ворота без перекосов, сначала сварите сплошную конструкцию, а затем болгаркой разрежьте её на две отдельные створки.

1. Загрунтуйте и покрасьте створки ворот и калитку.

1. Навесьте створку калитки.

1. Изготовьте и забетонируйте два упора для створок в открытом положении ворот.

В будущем ДядяВован приварит к столбикам датчики безопасности.

Не забываем вывести провода.

Совет от FORUMHUSE — тем, кто планирует установить приводы для распашных ворот, сразу сделайте под них закладные (со стороны двора). Иначе потом придётся крепить металлические пластины к кирпичу, и он со временем треснет из-за циклических нагрузок.

1. Врежьте в калитку замок.

ДядяВован

Совет: начните с врезки замка в профильную трубу. Это проще, чем возиться с готовой калиткой. И ещё я промахнулся с местом врезки замка. В итоге ручка упиралась в притвор, и калитка не закрывалась. Минут 30 думал, что делать. Срезать уже готовый покрашенный притвор и варить новый, либо в этом сделать паз по ручку и замок. Решил сделать паз. Вырезал часть трубы и заварил место металлической полосой. Подшлифовал, загрунтовал, покрасил. Результат мне понравился.

1. Обшейте ворота и калитку доской.

Заранее просверлите в досках отверстия под саморезы и покройте древесину пропиткой в два слоя.

Чтобы вода не застаивалась на торцах дощечек, запилите их с небольшим скосом. Сверху и снизу, скос наружу.

1. Изготовьте засов на ворота.

Полностью готовая въездная группа с колпаками, установленными на столбах.

Колпаки для забора

Чтобы придать законченный вид забору, используются самые разные колпаки. Они украшают забор, но кроме этого, колпаки, сделанные своими руками, защищают столбы от атмосферных осадков.

Практически каждая конструкция колпака отличается высокой устойчивостью, им не страшны никакие климатические условия, колпаки никогда не покрываются ржавчиной. Материалом колпаков является нержавеющая сталь, имеющая самые разные покрытия:

• Полиэстер;
• Пурал;
• Пластизол;
• Порошковую краску.

Колпаки для забора могут иметь самую разную форму. Их стоимость всегда зависит от материала, габаритов и формы конструкции.

Колпаки окрашиваются в самые разные цвета, иногда украшаются декоративными деталями. Это позволяет подобрать соответствующий будущему ограждению колпак по приемлемой стоимости. Такие крышки можно устанавливать на заборы, изготовленные из самого разного материала.

Схема устройства различных заборных колпаков

Они защищают кирпичные столбы, и не допускают попадания влаги.

Особо нуждаются в крышках кирпичные столбы, так как кирпич быстро разрушается от влаги, и, оставаясь без защиты, он начнет трескаться, что приводит к разрушению кирпичного столба. Стоимость же ремонта такого столба, потребует больших финансовых вложений.

Известно несколько основных видов колпаков:

• металлические;
• бетонные;
• кованые.

Бетонные

Эта конструкция обладает несколькими преимуществами. Прежде всего, бетон никогда не ржавеет, он всегда сохраняет свой первоначальный вид. Для достижения красивого оформления подобные колпаки можно красить любым цветом, используя специальные красители.

Сделанный из бетона колпак может иметь любую форму, но только если соблюдаются два главных условия. Габарит его обязательно должен быть равен размерам столба, и колпак должен обладать обтекаемой формой.

Для изготовления бетонных колпаков используются специальные формы, которые для работы своими руками могут изготавливаться под заказ. Готовое изделие может иметь монолитную или сборную структуру. Надо сказать, что сборная конструкция имеет несколько слоев, которые соединяются особым клеящим составом. Это дает возможность реализовать самые оригинальные дизайнерские фантазии.

Готовый колпак может иметь форму платформы, у которой верхний слой сделан как сложная геометрическая фигура. Таким образом, можно получить изделие, похожее на пряничный домик. Для получения особо сложных фигур используются детали, склеенные между собой. Например, пирамиды, украшенные круглыми шарами. Простые бетонные колпаки просто имитируют кровлю.

Металлические

Эти изделия отличает несложная форма. Чаще всего колпак выглядит, как пирамида, у которой квадратное основание. Для изготовления применяется тонкий листовой металл, покрытый красителем.

Так выглядят установленные на забор металлические колпаки

В большинстве случаев металлический колпак изготавливается вручную, однако, выглядит, как заводская штамповка. Неброский стиль и темная окраска позволяют достичь уровня модного европейского дизайна. Стоимость таких колпаков больше всего устраивает разные слои населения. Благодаря разнообразной цветовой гамме масляных красок можно подобрать такую окраску детали, которая будет гармонично вписываться в окружающий ландшафт.

Жестяные колпаки отличаются своими технологическими особенностями. Главным из них является складка швов. Их собирают вручную, а если имеет место очень сложная конструкция, применяется специальное оборудование. Такие колпаки украшаются коваными деталями, что добавляет им изысканности.

Схемы различных металлических колпаков

Кованые

Этот вид колпаков, дает возможность реализовать дизайнерские задумки, а также продемонстрировать состоятельность владельца забора. Стоимость такого изделия достаточно высока, так как работу выполняет профессиональный мастер, занимающийся художественной ковкой.

Кованые изделия максимально устойчивы к самым разным воздействиям. Они никогда не мнутся и не скалываются. Их можно эксплуатировать длительное время. Когда строится кирпичный забор, на котором устанавливаются кованые изделия, можно показать самые мелкие детали, требующие очень тонкой работы.

Пример кованого колпака для забора

Надо сказать, что стоимость колпаков сильно зависит от вида дизайна и его сложности. Более привлекательно смотрятся тонированные изделия, которые могут превратиться в изюминку всего дизайна.

Кирпичные столбы, сочетающиеся с коваными деталями, становятся украшением всего забора. Для полноты дизайна кованые колпаки хорошо совместить с деталями освещения, которые крепятся к ограде.
