Принципы и схема баварской кладки кирпича

Баварская кирпичная кладка: в чем особенности?

Как можно судить из названия, баварская кладка кирпича родом из немецкого города. Пестрый фасад здания появился в семнадцатом веке в Баварии, но причиной такой укладки стало банальное отсутствие однородного строительного материала. Кирпичи изготавливались из неоднородной массы, поэтому их цвет разнился, представляя собой желто-красно-коричневый ансамбль. Сегодня же по методу баварской кладки изготавливают специальные партии кирпичей в трех или четырех оттенках, которые в поочередной укладке позволяют создать пестрый рисунок, придавая постройке оригинальный внешний вид. В настоящее время вы можете выбирать в баварской кладке не только разные цвета, но и текстуры: грубая, гладкая, шершавая, глянцевая или с эффектом трещин.

Выбор цвета для оформления фасада в немецком духе

Инструменты для кладки кирпича.

Сегодняшнее разнообразие цветовой гаммы облицовочного керамического кирпича просто поражает. Кроме привычной красно-коричневой керамики с шероховатой лицевой стороной, производители изготавливают материал с гладкой матовой, глянцевой или фактурной поверхностью.

Чтобы создать действительно красивый экстерьер здания, не стоит выбирать слишком яркие и насыщенные цвета кирпича. Особенно в том случае, если его фактура глянцевая. Стена будет выглядеть назойливо, безвкусно и утомительно для глаз.

Не обязательно четко следовать правилу немцев, что облицовочный кирпич должен быть подобран в красно-коричневой гамме. Это могут быть цвета от молочного до темно-серого и даже с вкраплениями черного или синего. Но при этом они должны быть приглушенными, а фактура лицевой поверхности кирпича — не глянцевой. Такие фасады будут иметь привлекательный и благородный вид.

Даже выбрав отделку наружных стен дома из материала с глянцевой поверхностью, лучше остановиться на желто-коричневой или розово-серой гамме. Эти варианты также выглядят достаточно привлекательно.

Углы дома могут быть оформлены однотонным «рваным» кирпичом. Но его цвет должен повторять один из оттенков, выбранных для отделки стен.

Обозначение элементов кирпичной кладки

Элементы кирпичной кладки

Теперь разберем основные понятия относящиеся к кирпичной кладке.

Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью — постелью (существуют способы кладка на ложок).

Горизонтальный шов – шов между соседними горизонтальными рядами.

Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный.

Внутренняя верста – ряд кирпичной кладки, который выходит на внутреннюю поверхность.

Лицевая или наружная верста – ряд кладки, который выходит на внешнюю (фасадную) сторону.

Забутка – ряды, размещенные между внутренней и наружной верстами.

Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены ложками, т.е. длинными гранями.

Тычковый ряд – ряд из кирпичей, которые к поверхности стены уложены тычками, т.е. короткими гранями.

Система перевязки швов – определенный порядок чередования ложковых и тычковых рядов.

Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.

Тычковая кладка – кладка, при которой кирпич кладется тычком наружу по отношению к лицевой стороне стены.

Ширина кирпичной кладки должна быть кратна нечетному или четному числу половинок (1/2) кирпича.

Итак, существую следующие виды кирпичной кладки.

В полкирпича. Метод подходит для облицовки, при этом толщина стены получается 120 мм. Если поставить кирпич на ложок, получится кладка в четверть кирпича, что позволит сэкономить материал. При укладке в 1/2 или 1/4 через 4-5 рядов придется прокладывать армирующую сетку для повышения прочности кирпичной кладки.
В один кирпич. Способ подходит для устройства перегородок или несущих стен небольших построек. Стены будут толщиной 250 мм.
В 1,5 (380 мм), 2 (510 мм) и 2,5 (640 мм) кирпича возводят исключительно несущие стены.

Основные виды кладки кирпича

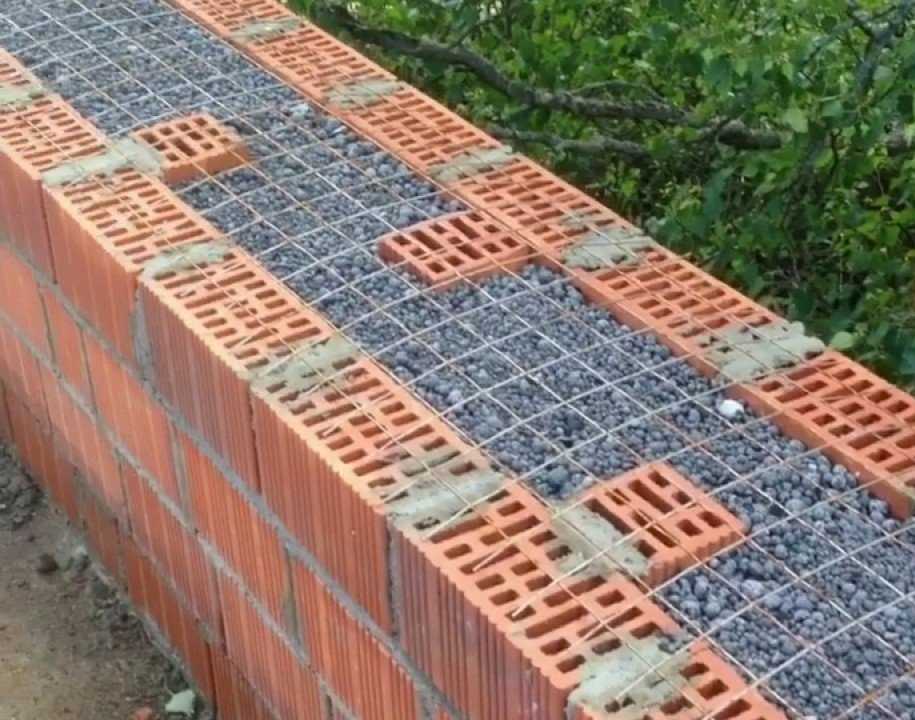

Облегченная кладка. Обычно применяется в малоэтажном строительстве. Особенностью этого способа укладки кирпича является наличие больших пустот в стеновых конструкциях, которые, как правило, заполняются теплоизоляционными материалами. Стены, выполненные по технологии облегченной кладки, по сути, представляют собой 2 стены, которые соединены между собой кирпичными перевязками или металлическими связями. В зависимости от конструктивного исполнения различают следующие виды облегченной кладки: С трехрядными перевязками – каждые 5 рядов кладки с пустотой внутри стены сменяются 3-мя сплошными перевязочными рядами. Анкерная кирпично-бетонная кладка – тычковые элементы укладываются с выступом во внутреннюю полость и будут служить своего рода анкерами. Впоследствии пустота внутри стен заполняется пенобетоном. Колодцевая кладка – в разрезе напоминает цепь колодцев, за что и получила свое название. Перевязки в подобных конструкциях выполняются вертикально.

Облегченная кладкаАрмированная кладка

Декоративная кладка. Применяется для создания красивого архитектурного облика фасада, который будет выделять ваше строение на фоне остальных.

Декоративная кладка кирпича

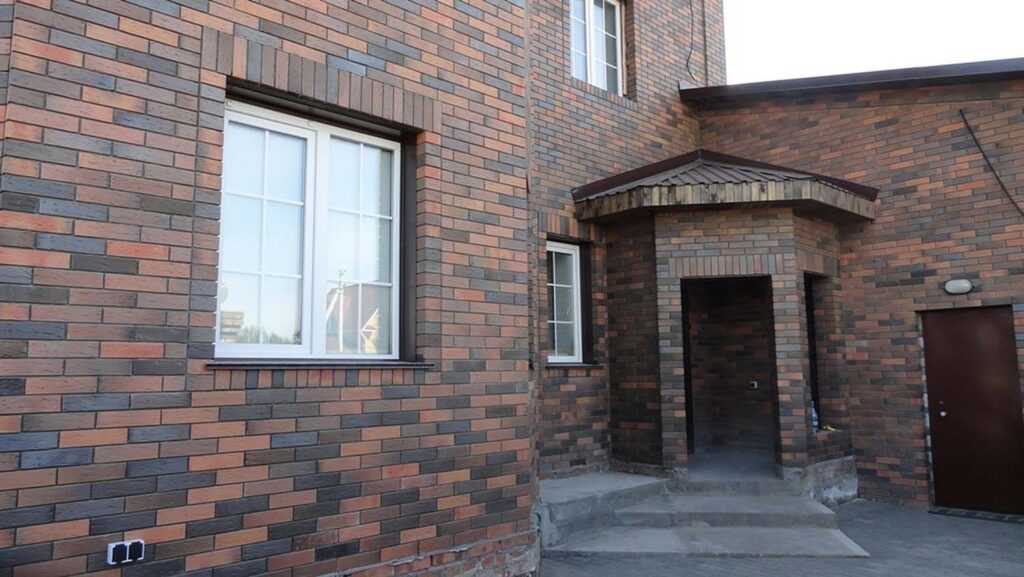

Баварская кладка кирпича. Эта технология кладки считается немецкой, но такой вид имеют множество старинных зданий не только в Германии, но и в других странах Европы и даже в России. Техника баварской кладки заключается в случайном смешивании кирпичей разных цветов. Отличается отсутствием точной закономерности в чередовании камней различных оттенков.

Баварская кладкаЛицевая кладка кирпича стен

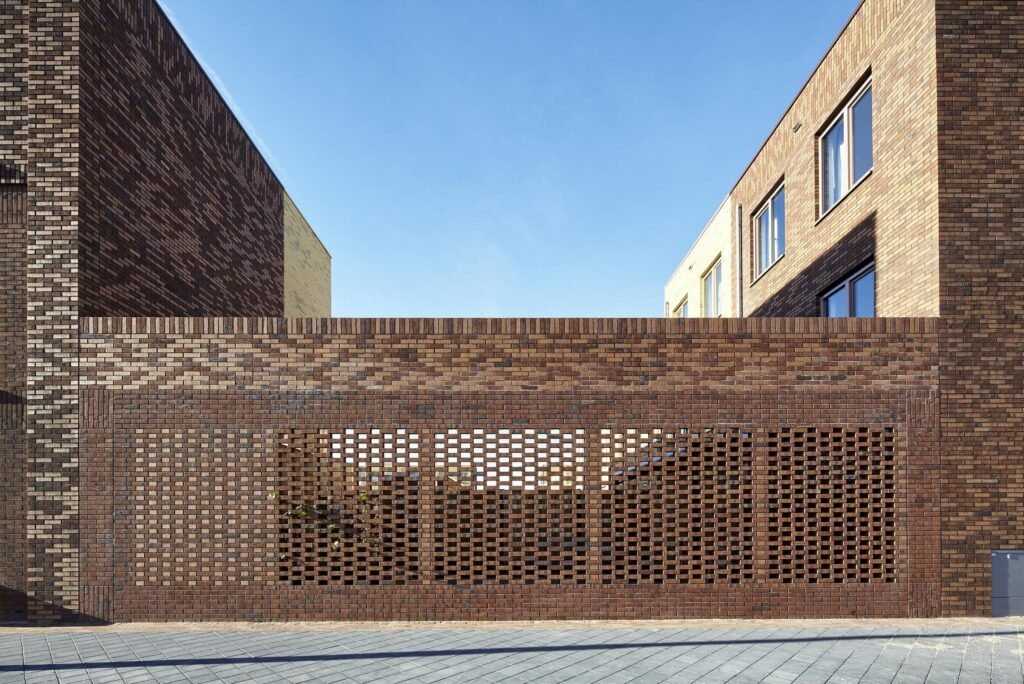

Ажурная кладка. Мы привыкли ассоциировать кирпич с капитальными сплошными конструкциями. Вопреки этому из него можно построить даже сооружения с перфорацией (часто называют ажурной кладкой). Возведение подобных конструкций осуществляется с применением традиционной ложковой кладки в полкирпича. Особенность этого способа укладки заключается в другом – между тычками соседних кирпичей оставляют зазоры и аккуратно разделывают швы. Но не обязательно сооружение должно быть с просветами – кладка может быть выполнена с выступающими элементами или с необычными рельефами, которые достигаются за счет смещением кирпичей при кладочных работах.

Ажурная кладка кирпича

При толщине свыше одного кирпича кроме длины тычка и ложка камня учитывается еще и толщина растворного шва (10 мм).

Как подобрать расположение кирпича разного цвета, чтобы получилась баварская кладка

Стандартно для баварской кладки используют материал четырех цветов:

коричневого;
красного;
чёрно-коричневого;
тёмно-красного.

Дополнительно могут быть введены их. Могут применяться и другие цветовые гаммы, которым дают особые названия, например «Ваниль» изображенная на фото ниже.

Баварская кладка «Ваниль»

Во всех руководствах рекомендуют при кладке придерживаться следующих принципов:

не допускается расположение рядом одинаковых кирпичей;
равномерное расположение по всей плоскости без преобладания одного цвета;
постоянная хаотичность узора без повтора.

Правил всего три, но если пытаться их соблюсти, выбирая какой кирпич положить следующим или предварительно раскладывая материал, работа затянется надолго. Но выход есть.

Воспользоваться готовыми образцами кладки как на рисунке ниже. Образцы называются паттернами, которые желательно использовать несколько, для разных участков стен.

Готовый паттерн для баварской кладки камелотЕще один вариант

Поэтические названия под паттерном — это названия расцветок кирпичей, которые обозначены цифрами на схеме. Также указывается количество в процентах данного кирпича на единице площади, что значительно упрощает закупку материала.

Найти паттерны можно в интернете, а можно попытаться скопировать с понравившихся фотографий с баварской кладкой (трудно, но можно).

Хотя проще отказаться от первого правила вообще, ведь хаос он и есть хаос и ничего страшного, если два одинаковых кирпича расположены рядом. Можно попытаться класть камень, так как делали это мастера, создавая старые дома, невзирая на его цвет.

Еще один вариант создать паттерн самостоятельно пользуясь генератором случайных цифр. Правда первое правило при этом тоже может быть не соблюдено. Расскажу, как делал это я.

Самостоятельно создание образца раскладки (паттерна) для баварской кладки

Все что нам нужно это Майкрософт Эксель

Для создания паттерна нам понадобится компьютер, в котором установлена программа Excel из пакета Microsoft Office. Как правило, она по стандарту устанавливается почти на каждый компьютер. Дальше по шагам будет дана инструкция для создания паттерна.

Открываем программу.

Открытый Майкрософт Эксель

Сразу будет выделена первая ячейка. В строку формул (она выделена овалом на следующем рисунке) вводим формулу «=СЛУЧМЕЖДУ(1;4)». Если у нас кирпич не четырех цветов, а больше (например, восьми), то вместо 4 пишем 8.

Вводим формулу

Протягиваем формулу на количество рядов кирпича вниз и на количество кирпичей в ряду вправо. Получаем таблицу со случайно распределенными цифрами от 1 до 4. Это и есть наш паттерн. Цифры от 1 до 4 обозначают, кирпич одного из цветов, который мы присвоим самостоятельно, например, 1 коричневый, 2 красный и т.д

Перевязка, правда, не учитывается, но это не важно.

Готовый паттерн

Готовый паттерн можно распечатать, нажав закладку «Файл», а потом «Печать». Как видите, на нем одинаковые цвета могут соседствовать, но распределение все равно случайное.

Можно также просчитать и количество кирпича определенного цвета. Для этого:

Выбираем любую свободную ячейку. Например, в первом столбце сразу под паттерном.

Выбираем свободную ячейку

В нее вводим следующую формулу: «=СЧЁТЕСЛИ(A1:N13;1)» где А1 — это координаты верхней левой ячейки нашего паттерна, N13 — координаты нижней правой, 1 — значение в ячейке, при которой нужно ее считать. После того как нажали ввод сразу получаем результат, на нашем паттерне он 46.

Вводим формулу и получаем количество кирпичей цвета «1»

Заменив 1 на 2, 3 и так далее узнаем количество кирпичей других цветов. На рисунке ячейки с результатами выделены в красный прямоугольник.

Подсчет количества кирпичей разного цвета

Визуализация паттерна

Можно визуализировать результат формирования порядовки с помощью графического редактора. Лучше всего использовать векторные «Корел Драв» и «Адоб Иллюстратор», хотя при опыте можно все сделать и в «Фотошоп».

На крайний случай просто залейте ячейки похожими цветами, впечатление от рисунка поможет понять, как будет выглядеть будущая стена.

Как изготавливается баварский кирпич

Он изготавливается по методу флеш-обжига.

На заключительном этапе в печь дополнительно нагнетается воздух, кислород увеличивает температуру нагрева верхнего слоя, становится катализатором для выведения из глины определенных химических соединений. Как результат – поверхность изменяет цвет. Цветовая гамма продукции меняется в плановом порядке, точный контроль режимов дает возможность получать предсказуемые оттенки. Кроме того, за счет высокой температуры внешний слой спекается до стеклообразного состояния, кирпич становится намного прочнее, не впитывает влагу, не изменяет своих первоначальных свойств весь период эксплуатации, а он достигает нескольких сотен лет.

Толщина стекловидного слоя также регулируется и в зависимости от конкретной марки колеблется в пределах 2–4 мм. Еще один плюс баварского кирпича – на поверхности не появляются высолы, это явление исключается даже теоретически. Дело в том, что во время кратковременного повышения температур обжига соли успевают разложиться. Кроме того, стекловидная лицевая поверхность не пропускает выделение солей, она почти герметична.

Наиболее технологически развитые предприятия научились добиваться на поверхности не только однотонного окраса, но и разноцветных разводов причудливой формы. Такой кирпич применяется только на самых ответственных зданиях и сооружениях. Внешние поверхности могут быть гладкими или текстурными.

С особенностями технологии изготовления баварского кирпича мы разобрались, теперь можно рассматривать рекомендации по его кладке.

Немецкая кладка кирпича фото

В одном здании можно сочетать материал и той, и другой поверхности, но не перемешивать их, а выделять гладким кирпичом отдельные элементы строения, а основную облицовку выполнять рельефным, или наоборот.

Возможные варианты обкладывания баварской кладкой можно найти в интернете. Правила создания рисунка баварской кладки:. В баварской кладке кирпича можно использовать сочетание однотонной кладки и цветной.

Кирпич — это наиболее распространённый строительный материал, который широко применяется в частном и многоэтажном строительстве. Традиционный способ укладки кирпича: камень верхнего ряда заходит наполовину нижнего. Казалось бы, здесь уже нельзя придумать ничего нового. Однако существует старинный способ позволяющий придать строению оригинальное декоративное оформление фасада. Любопытно, но здесь не идёт речи о хитроумном способе укладки кирпича: всё происходит по обычной схеме.

Одним цветом, например, выделяются углы дома, обкладываются оконные и дверные проемы. В облицовке отдельных элементов используется также кладка в виде елочки, если мастер владеет такой техникой.

В прошлые века из-за несовершенства процесса обжига готовые изделия приобретали разные оттенки, в результате чего поверхность домов выглядела неоднородно. Чтобы достичь эффекта неоднородной окраски, на заводе во время термической обработки периодически отключают подачу воздуха в печь. В такие моменты кислород для поддержания горения извлекается из глины, а температура на поверхности уменьшается.

Интересным будет сочетание баварской кладки и двухцветной. В этом случае углы, наличники, дверные проемы делают светлыми, а сами стены — красными оттенками, и одни, и другие выполняются баварской кладкой.

В этом случае используются близкие цветовые оттенки фото. Дизайнеры рекомендуют вначале выбрать основной цвет, затем к нему подбирается второй цвет, либо контрастный к первому, либо близкий по цвету.

Баварская кирпичная кладка: в чем особенности?

Это зависит от ваших вкусовых предпочтений. К ним подбирается необходимое количество других оттенков, близких по цветовой гамме к первым выбранным. Выбирая цвет кирпичей, продумайте сразу, какого цвета швы будут в кладке, потому что цвет швов также сильно влияет на внешний вид будущего здания. Планируя использовать баварскую кладку в облицовке дома , учитывайте, что картинка не должна повторяться. Распределение цветов должно создавать впечатление хаотичности, но чтобы конечный результат впечатлял, эту хаотичность следует хорошенько продумать.

Баварскую кладку обычно можно сделать двумя способами. Во втором варианте схема баварской кладки кирпича продумывается заранее, делаются заготовки эскизов, так называемых паттернов, в количестве до штук.

Виды баварской кладки

Их можно нарисовать самостоятельно, или с помощью компьютерной программы. Паттерны представляют собой прямоугольные зарисовки сочетания кирпичей, учитывая требования баварской кладки, то есть хаотичность, отсутствие повторений. Затем паттерны повторяются также в произвольном порядке.

Последней дизайнерской выдумкой стало сочетание светлых комбинаций, в которые добавлен один темный оттенок того же цвета и один контрастный. В качестве примера можно привести сочетание серых оттенков и добавление синего кирпича, или сочетание синего с соломенно-желтыми оттенками.

Облицовка может выполняться одновременно с возведением несущих стен или после окончания основных строительных работ. Между облицовочной и несущей стеной должно быть см воздушной подушки, которую можно заполнить теплоизоляционным материалом.

Товары к статье

Декоративную стену обязательно нужно закрепить к несущей с помощью специальных спиральных гвоздей, или заложить оцинкованную перфоленту, которую нужно прибить гвоздями к несущей стене. В баварской кладке для закрепления с внутренними стенами используются также тычковые ряды, которые выполняются через ложковых рядов. Холл ведет к красному кирпичному экрану, который повторяет изгиб в фасаде.

Если снаружи стена имеет выпуклую форму, то внутри, наоборот, получилось полукруглое пространство для алтаря. Так выглядит современность: как устроена немецкая часовня с выпуклой кирпичной кладкой Главная Блог Так выглядит современность: как устроена немецкая часовня с выпуклой кирпичной кладкой.

Теги архитектура немецкая архитектура Wandel Lorch Architekten Современная храмовая архитектура. Рекомендовать друзьям.

Специфика баварской кладки

Комментарии Facebook Вконтакте. Exterior center.

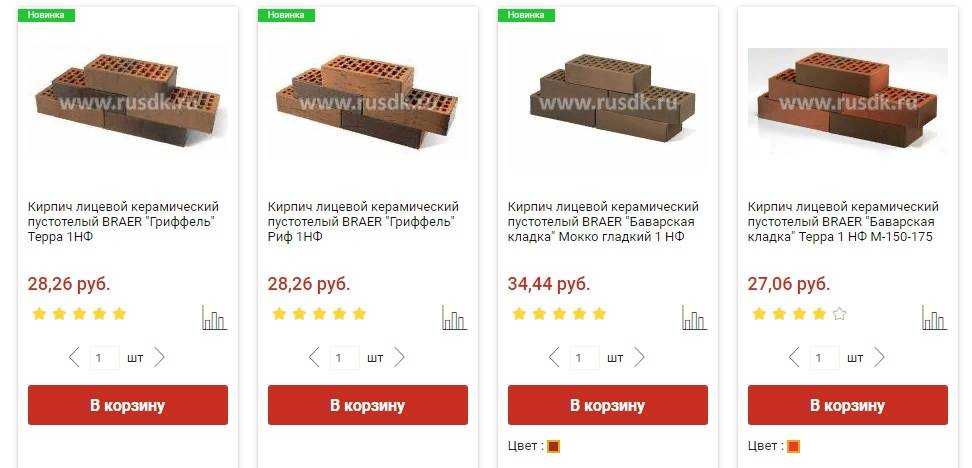

Товары к статье посмотреть коллекцию Olfry. Цена за шт. Если Вы не нашли ваш город, выберите ближайший из предложенного списка.

Причины лидерства облицовочных кирпичей BRAER в линейке Баварская кладка

В гараже Мерседес произвести невозможно. Требуется современное технологичное оборудование. С производством облицованного кирпича аналогично. Чтобы получить продукцию, равную по качеству немецким брендам, российский завод БРАЕР был полностью оснащен немецким оборудованием. Недаром в 2011 году от ассоциации производителей керамических материалов завод получил звание самого инновационного предприятия в Европе!

К тому же название БРАЕР имеет немецкие корни. Такую фамилию носила немецкая династия Braer, известная несколькими поколениями искусных инженеров и кирпичных мастеров.

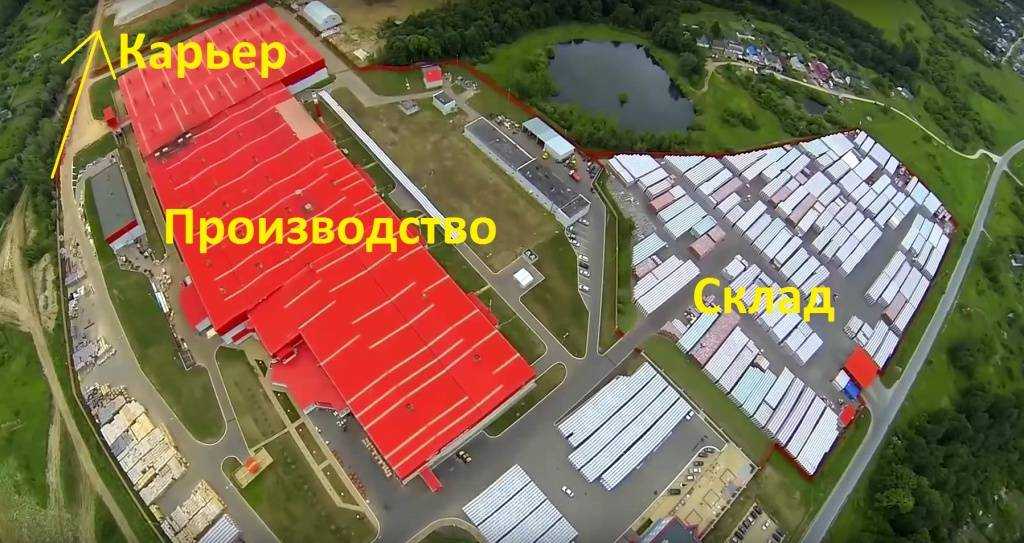

Расположен завод в Тульской области в 2 км от Обидимского месторождения глины, которая и является основным сырьем предприятия. Завод БРАЕР – это лидер в России по объемам реализации лицевых кирпичей Баварская кладка. Лидерство обусловлено 2-мя причинами:

1. ГЕОМЕТРИЯ ОБЛИЦОВОЧНЫХ КИРПИЧЕЙ БРАЕР

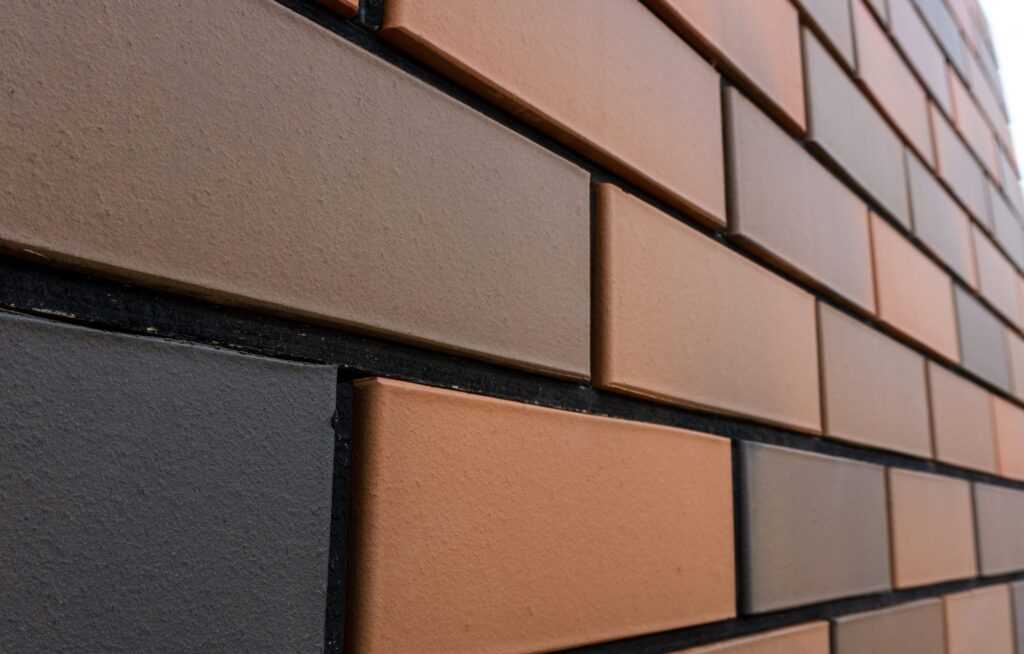

Для баварской кладки важна геометрия кирпичей. Все-таки они используются из разных партий, поэтому может быть разбег в несколько мм по высоте, ширина, длине. Чем он меньше, тем быстрее и ровнее каменщик ведет кладку.

Облицовочные кирпичи БРАЕР от партии к партии имеют идеально ровную геометрию. Почему?

Используется однородный состав глины, который контролируется в лаборатории перед производством каждой партии. Это позволяет изделиям при сушке давать равную усадку.
На этапе формовки применяется высокоточное немецкое оборудование для нарезки сырых изделий.

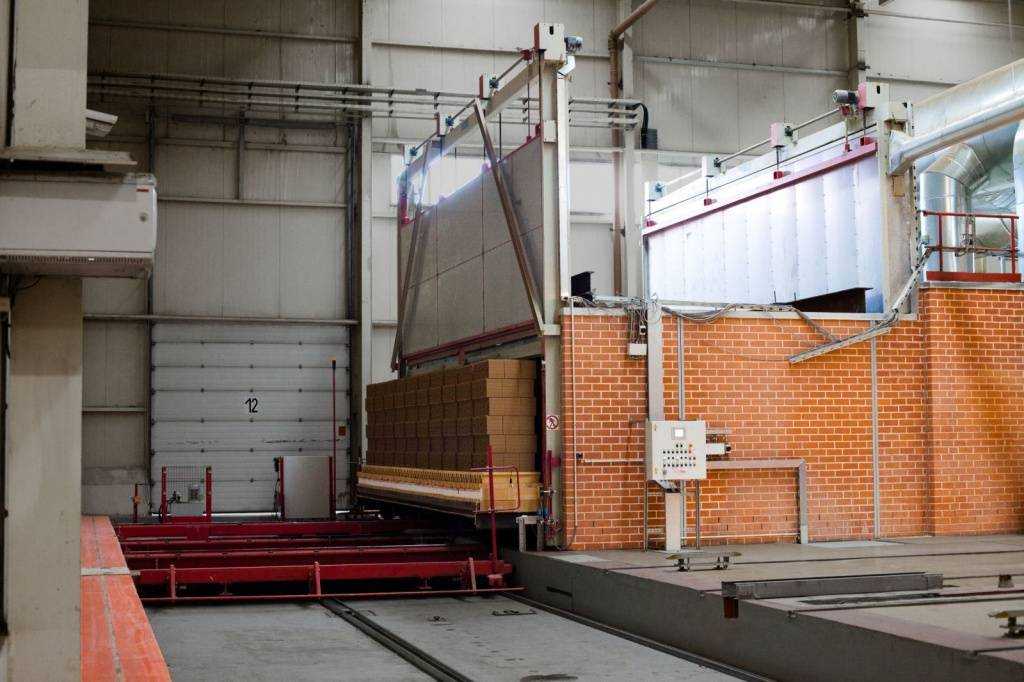

Между сушильной камерой и печью изделие разогревается в подогревателе до 160 С. Это снижает процент брака, предотвращая неравномерную усадку при обжиге в печи. Подогреватель есть не на каждом кирпичном заводе!
После выхода из печи размеры готовых изделий проверяются на отклонения в размерах лазером.

2. ОТТЕНКИ БРАЕР КЛАДКИ

Основным преимуществом BRAER является цветовой модельный ряд каждой отдельной кладки. Он формируется на основе как мировых тенденций, так и предпочтений российского потребителя.

Исторически основным тоном лицевых кирпичей в баварской кладке является коричневый. Но завод постоянно добавляет в линейку “кладки БРАЕР” новые цвета и фактуры. Ассортимент Вы можете посмотреть ниже.

Не менее важна и стабильность цвета от партии к партии. Это зависит как от однородности глины, так и от обжига в печи. В печи нужный оттенок изделий регулируется подачей кислорода внутрь. Точность этой процедуры зависит от возможности печи. На предприятии BRAER печь немецкая. Одна из самых длинных в Европе. Ее длина более 200 метров. Эту длину изделие проходит за 3-е суток. Температура обжига нарастает постепенно от 200 до 1150 С, постепенно остывая до 40. Это позволяет избежать брака из-за шокового воздействия высоких температур.

Приятно осознавать, что наш отечественный производитель успешно конкурирует с родоначальниками современного производства лицевых кирпичей немцами. И даже в чем-то их превосходит. Например, в цене. Где разница достигает 2-х и более раз.

Из лицевого кирпича BRAER Баварская кладка от Русского Дома Керамики за 13 лет построены более 100 коттеджей в Ярославле и соседних регионах. Многие из них по праву можно назвать эталонными!

Если Вы хотите подобрать для себя проект дома из кирпича БРАЕР, то посетите наш ШоуРум. Мы предоставим Вам на выбор более 150 вариантов проектов с его использованием.

Отличного настроения и ДО ВСТРЕЧИ!

Виды кладок

Перед началом строительства следует определиться с толщиной стен, кладка кирпича при разных размерах будет отличаться:

в полкирпича – ряд состоит из кирпичей, соприкасающихся тычковой стороной, при этом длинная боковая грань – ложок будет лицевой, толщина составит 120 мм;
кладка в один кирпич – камни соприкасаются ложковой стороной, тычок «смотрит» наружу, ширина будет равна 250 мм;
в полтора кирпича – соединяются кладки в один кирпич с кладкой в полкирпича, толщина стены составит 380 мм;
двойная кладка или в два кирпича – 510 мм;
самая широкая – в два с половиной кирпича – 640 мм.

Если требуется сделать стену широкой, то могут применить как облегчённую кладку, так и сплошную. Облегчённый вариант отличается тем, что пустоты между кирпичами заполняют керамзитом, раствором, шлаком или другими теплоизоляционными материалами, при сплошной кладке всю нужную толщину стен выкладывают только из кирпичей. Сплошная кладка потребует много материала, но и качество у неё будет выше, так как она сможет выдерживать большой вес всей постройки.

Кирпич имеет две основных рабочих сторон: ложок – длинная сторона

итычок – короткая . Комбинация и смещение рабочих сторон относительно друг друга позволяет получить различные виды кладок.

Существует более 10 видов кладки облицовочного кирпича.

Ложковая кладка в полкирпича

Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.

Ложковая в четверть кирпича

Технология такая же, только смещение производится на 1/4 кирпича.

Тычковая

Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.

Ложковая диагональная со сдвигом в четверть кирпича

При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.

Голландская

Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».

Крестовая Тип I

Производится чередование ложкового ряда и тычкового.

7.Крестовая Тип II

Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.

Готическая

В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.

9.Цепная кладка

Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».

Хаотичная кладка «дикая»

В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.

· Выборочно 4-16 тычков на 1м 2

· Перевязка только в четверть кирпича

· При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича

· Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка

· Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

· Допускается не более 5 ступеней в кладке

· Не допустимо устройство цепной кладки

11.Силезская

Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.

Фламандская

Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в предыдущего ряда.

Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.

Воспользуйтесь нашим виртуальным инструментом «Генератор текстур», чтобы посмотреть, как будет выглядеть выбранный кирпич в разных кладках, с возможностью выбора цвета кладочных швов

Концерн Wienerberger производит кирпич Terca 200 лет. В кирпиче Terca сочетаются природные достоинства и уникальные технологии Wienerberger. Австрийский концерн сегодня занимает ведущие позиции в Европе по производству облицовочного кирпича.

Кирпич Terca позволяет воплотить в реальность более 1500 вариантов фасадов здания благодаря разнообразию цветов и фактур материала.

Еще большее разнообразие достигается за счет огромного количества видов кирпичных кладок, комбинации разного кирпича, которые дают возможность реализовать невообразимые по красоте дизайны.
